下载文档原格式
沥青混合料理论最大相对密度仪安全操作规程引言沥青混合料理论最大相对密度仪作为一种专业设备，广泛应用于建筑材料、道路工程等领域。
然而，在使用该设备的过程中，存在一定的安全隐患。
为了确保操作人员的安全以及设备的正常使用，制定本安全操作规程。
设备简介沥青混合料理论最大相对密度仪是用于测定压实沥青混合料的最大相对密度的专业仪器。
该设备通过在设备的气缸内压缩密封的混合料样品，并测定其密度，从而计算出样品的最大相对密度。
安全操作规程1. 设备安装•操作人员应将设备安装在平整、稳定的工作台上，并用螺栓固定。
•将设备电源插头插入电源插座，并确认电源电压与设备电压符合。
•如果设备安装于实验室，应该将设备接地。
2. 使用混合料•需要测定的混合料样品应当严格按照配制比例制作，粒径应符合标准。
•禁止使用已受污染的或不符合制作比例的混合料。
3. 设备操作•操作人员应在设备使用前进行必要的检查和维护。
确保设备的所有零部件齐全、正常运转、不受损坏。
•操作人员应佩戴安全手套和护目镜，避免混合料可能带来的伤害和眼睛受到样品污染。
•在进行混合料样品压实过程中，操作人员应注意监控压力表显示数据，设备不能过载。
•操作人员应注意控制电源，避免人员触电。
4. 设备维护•定期检查设备各项零部件，保持设备运行的良好状态。
•对于已损坏的设备零件应及时更换。
•避免使用含有酸、碱、盐等腐蚀性化学试剂的物品进行设备清洁。
安全注意事项•混合料样品在操作过程中会产生高温，应避免皮肤接触。
•在设备运行时，不要用手接触设备，避免人员意外触电。
•不要将非混合料样品放入仪器中。
•禁止长时间运行设备。
总结本文详细介绍了沥青混合料理论最大相对密度仪的安全操作规程。
在使用该设备时，应严格遵守本规程，确保操作人员的安全和设备的正常运行。
同时，也提醒操作人员要多加注意安全事项，避免意外发生。
沥青混合料理论最大相对密度试验真空法1目的与适用范围1.1本方法适用于采用真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
1.2本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。
2仪具与材料技术要求2.1天平：称量5kg以上，感量不大于0.1g；称量2kg以下，感量不大于0.05g。
2.2负压容器：根据试样数量选用表T0711-1中的A、B、C任何一种类型。
负压容器口带橡皮塞，上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。
为便于抽真空时观察气泡情况，负压容器至少有一面透明或者采用透明的密封盖。
表T0711-1 负压容器类型类型容器附属设备A 耐压玻璃，塑料或金属制的罐，容积大于2000mL有密封盖，接真空胶管，分别与真空装置和压力表连接B容积大于2000mL的真空容量瓶带胶皮塞，接真空胶管，分别与真空装置和压力表连接C4000mL耐压真空器皿或干燥器带胶皮塞，接真空胶管，分别与真空装置和压力表连接2.3真空负压装置：由真空泵、真空表、调压装置、压力表及干燥或积水装置等组成。
2.3.1真空泵应使负压容器内产生3.7kPa±0.3kPa(27.5mmHg±2.5mmHg)负压；真空表分度值不得大于2kPa。
2.3.2调压装置应具备过压调节功能，以保持负压容器的负压稳定在要求范围内，同吋还应具有卸除真空压力的功能。
2.3.3压力表应经过标定，能够测定0~4kKa(0~30mmHg)负压。
当采用水银压力表时分度值1mmHg，示值误差为2mmHg；非水银压力表分度值0.1kPa，示值误差为0.2kPa。
压力表不得直接与真空装置连接，应单独与负压容器相接。
2.3.4采用干燥或积水装置主要是为了防止负压容器内的水分进入真空泵内。
2.4振动装置：试验过程中根据需要可以开启或关闭。
2.5恒温水槽：水温控制25±0.5℃。
沥青混合料理论最大相对密度仪校准方法与影响分析沥青混合料是公路建设中常用的材料之一，其质量的控制和评定是保障公路工程质量的重要环节。
而沥青混合料的密度是评定其质量的关键指标之一，因此对于沥青混合料理论最大相对密度仪的校准方法与影响分析具有重要的理论意义和实际应用价值。
本文将就沥青混合料理论最大相对密度仪的校准方法与影响进行分析。
1、设备准备在进行沥青混合料理论最大相对密度仪的校准之前，需要准备好相关实验设备。
首先要准备好标准的砾石，其直径范围应该在20mm-3.35mm之间，然后准备好理论最大相对密度仪、天平、烘箱等实验设备。
2、校准步骤（1）将理论最大相对密度仪的内胆清洗干净，并用干净的抹布擦干。
（2）将天平放在水平桌面上，校准天平，记录校准结果。
（3）将一定数量的砾石放入理论最大相对密度仪内胆中，用天平称重，并记录称重结果。
（4）将试验室内的温度控制在恒定的温度范围内，通常在25℃左右。
（5）将理论最大相对密度仪放入烘箱中加热，并将温度控制在一定的温度范围内，通常在60℃左右。
（6）在一定的时间内进行热处理，通常在24小时左右，然后取出理论最大相对密度仪，并冷却至室温。
（7）将包括砾石在内的理论最大相对密度仪称重，并记录称重结果。
（8）计算校准结果，并进行校准记录。
3、校准结果分析校准结果反映了理论最大相对密度仪的准确度和稳定性，通过校准结果的分析可以评定理论最大相对密度仪的质量和性能。
如果校准结果与标准值相差较大，则需要进行相关的调整和维护工作。
二、影响分析1、温度影响在进行理论最大相对密度仪的校准过程中，温度是一个非常重要的因素。
温度的变化会对砾石和理论最大相对密度仪的性能产生影响，因此在校准过程中需要严格控制温度，并进行相应的校准调整。
2、环境影响实验室环境的干净程度和温度的稳定性对理论最大相对密度仪的校准结果也会产生影响，因此在进行校准过程中需要保持实验室环境的干净和温度的稳定。
3、操作人员技术水平操作人员的技术水平也会对理论最大相对密度仪的校准结果产生影响，因此需要进行相关的培训和考核，提高操作人员的技术水平和操作规范性。
沥青混合料理论最大相对密度仪校准方法与影响分析沥青混合料是道路施工中常用的材料之一，其质量特性对道路的使用寿命和安全性具有重要影响。
沥青混合料的密度是一个重要的质量指标，能够反映材料的紧密程度和稳定性。
准确测定沥青混合料的相对密度对于保证材料质量和道路使用效果具有重要意义。
沥青混合料的最大相对密度是指在一定的条件下材料能够达到的最大密度值。
最大相对密度是通过最大相对密度仪进行测定的。
最大相对密度仪是一种专用的实验设备，能够测定沥青混合料在不同条件下的最大密度值。
最大相对密度仪的校准方法有两种，一种是使用标准试样进行校准，另一种是使用自制试样进行校准。
使用标准试样进行校准的方法是将标准试样放入最大相对密度仪中，通过调整仪器参数和测量条件，使得试样达到最大相对密度。
然后，将测得的最大相对密度值与标准试样的最大相对密度值进行比较，计算出校准值。
使用自制试样进行校准的方法是将自制试样放入最大相对密度仪中，重复上述步骤进行测量和校准。
最大相对密度仪的校准方法会对最大相对密度仪的测量结果产生一定的影响。
影响最大相对密度仪测量结果的因素主要有三个：试样的形状和尺寸、仪器的参数和测量条件。
试样的形状和尺寸对最大相对密度仪的测量结果会产生直接影响。
试样的形状和尺寸与仪器的测量原理密切相关，不同形状和尺寸的试样会使得最大相对密度仪测量结果产生偏差。
在校准最大相对密度仪时，应选择合适的试样形状和尺寸，并保证试样的质量和表面光滑度。
仪器的参数对最大相对密度仪的测量结果也会产生影响。
最大相对密度仪的参数包括振动频率、振动幅度和振动时间等。
不同的参数设置会使得最大相对密度仪测量结果产生差异。
在校准最大相对密度仪时，应选择合适的参数设置，使得测量结果更加准确。
沥青混合料理论最大相对密度仪的校准方法和影响分析是保证沥青混合料质量和道路使用效果的重要内容。
通过正确选择校准方法和合理设置仪器参数和测量条件，能够提高最大相对密度仪的测量准确度，为沥青混合料的生产和应用提供可靠的技术支持。

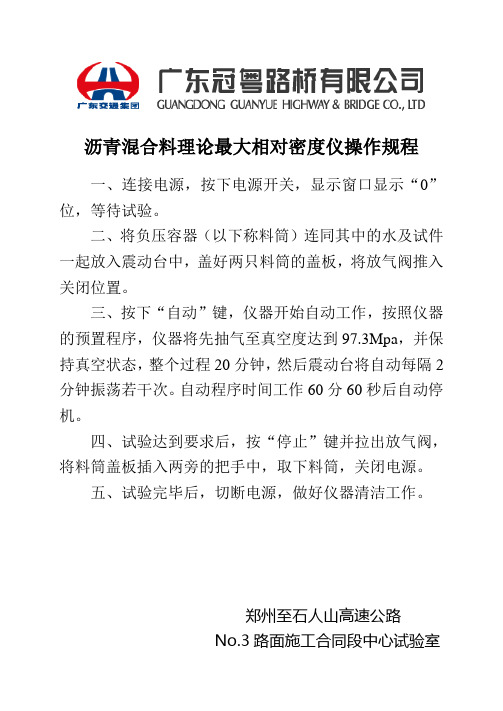

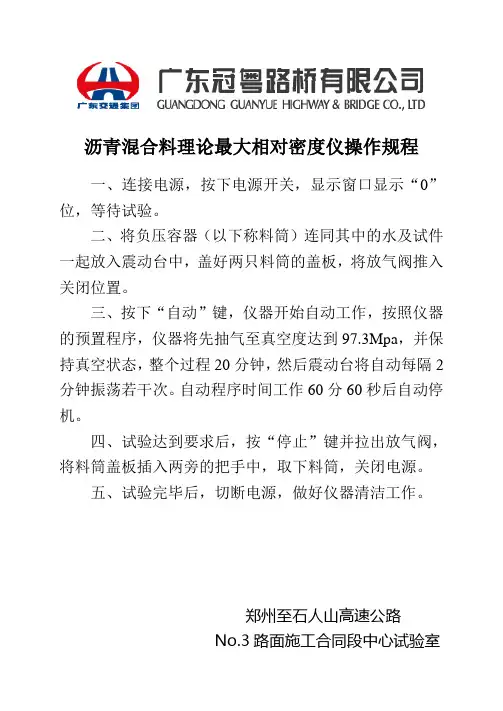

沥青混合料理论最大相对密度仪操作规程
一、连接电源，按下电源开关，显示窗口显示“0”位，等待试验。
二、将负压容器（以下称料筒）连同其中的水及试件一起放入震动台中，盖好两只料筒的盖板，将放气阀推入关闭位置。
三、按下“自动”键，仪器开始自动工作，按照仪器的预置程序，仪器将先抽气至真空度达到97.3Mpa，并保持真空状态，整个过程20分钟，然后震动台将自动每隔2分钟振荡若干次。
自动程序时间工作60分60秒后自动停机。
四、试验达到要求后，按“停止”键并拉出放气阀，将料筒盖板插入两旁的把手中，取下料筒，关闭电源。
五、试验完毕后，切断电源，做好仪器清洁工作。
郑州至石人山高速公路
No.3路面施工合同段中心试验室。
沥青混合料理论最大相对密度仪一、适用范围LM-21沥青混合料理论最大相对密度仪适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
好仪器，好资料，尽在沧州建仪（）。
欢迎到网站查询可编辑版本。
打造中国建仪销售第一品牌，树立沧州产品全新形象二、主要技术参数1、振荡间隙：3min2、真空度：-0.1MPa3、容器容积：5000ml×24、振荡方式：连续/间隙5、功率：300W6、电源电压：220V±10%、50Hz；7、外形尺寸：500×520×380（mm）。
三、使用方法依据试验规程的规定，仪器设有自动试验和手动试验两种程序功能。
该仪器可同时检测2个平行试样，以进行对比。
1、连接电源（AC220V/50HZ），按下电源开关，电源指示灯亮，等待试验。
2、将负压容器（以下称料筒）连同其中的水（水温为25℃±0.5℃）及混合料一起放入震动平台上（注入的水以将混合料全部浸没为准）盖好两只料筒的盖板，盖上有三个接头（其中有一根接有标注的精密数字压力表），将三根抽气管插好，并将放气阀旋转至关闭位置（放气阀左旋为开通右旋关闭）。
3、自动程序：3.1按“停机”键系统复位后，按下“自动”键，自动指示灯亮，。
按照仪器的预置程序，仪器将先抽气两分钟计数器计时，在抽气过程中旋转调压阀（调压阀左旋数字增大右旋数字减小），使料筒真空度达到3.7Kpa（±0.3 Kpa ），两分钟抽气结束计数板归零重新开始计时，真空泵和震动工作台同步工作15 min（±2min）后同时停止工作，系统退出“自动程序”。
3.2在自动程序中，按“停机”键，系统将退出自动程序并复位系统。
自动程序试验结束，操作者认为试验已达到要求，即可以旋转放气阀缓慢卸压（通过真空表读数来控制卸压速度，卸压速度不得大于8 Kpa/s）使料筒内压力逐渐恢复至大气压。
SYD-0711A 理论最大相对密度试验器操作规程一、用途及适用范围：本仪器适用于真空法测定沥青混合料的理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
但不适用吸水率大于3%的多孔性集料的沥青混合料。
二、负压容器的标定：将负压容器和玻璃板放进水槽中,轻轻摇动负压容器使容器内气泡排除。
恒温10min ±1min ，取出负压容器和玻璃板，向负压容器内加满25℃±0.5℃的水至液面稍微溢出，用玻璃板先盖住容器端口1/3，然后慢慢沿容器端口水平方向移动盖住整个端口，容器内不能有气泡，否则重做。
擦除负压容器四周的水，正确称取盛满水的负压容器的质量m b 。
三、试验步骤：1. 将沥青混合料试样装入干燥的负压容器中，称量容器及沥青混合料的总质量，得到试样的净质量m a 。
m a 应满足下表要求：2. 往负压容器中注入约25℃±0.5℃的水，将混合料全部浸没，并较混合料顶面高出约2cm,但水量不宜太多，以免吸入真空泵内。
3. 将负压容器放入仪器平台上的定位圈内，盖好上盖。
盖子口应平稳落入负压容器内，不得歪斜，以免密封失灵。
4. 打开电源开关，等到负压显示稳定后，按“启动/停止”键，试样开始抽真空。
注意：为使气泡容易除去，可在水中加有0.01%浓度的表面活性剂。
5. 当负压为4kPa 后进入振动保持阶段,定时显示器开15min 倒计时。
6. 此时按振动键可以启闭振动。
7. 如果负压小于3.4kPa 时，可以加大过压进气调节阀的进气量（逆时针调节），如果负压大于4.0kPa ，可以减小过压进气阀（顺时针调节），最好的情况是此时在、抽真空的量略大于补气量，这样负压比较稳定，补气阀门工作不会太频繁。
8. 当定时显示器开始0时抽真空结束，开始下压。
9. 将经抽真空和振动后的装有沥青混合料试样的负压容器浸入保温至25℃±0.5℃的恒温水浴中，10min ±1min 后取出，加入玻璃板，使容器中没有空气，擦干净容器外的水分，称取容器、水和沥青混合料的总质量m c 。
沥青混合料理论最大相对密度仪操作规程一、引言沥青混合料最大相对密度仪是用于测定沥青混合料摊铺密度的一种专用仪器。
正确操作最大相对密度仪对于保证沥青混合料的质量具有重要意义。
本操作规程旨在规范最大相对密度仪的正确使用方法，以保证测试结果的准确性和可靠性。
二、仪器准备1.确保最大相对密度仪处于水平状态，底座牢固稳固，避免发生仪器移动等意外情况。
2.检查仪器连接部位是否紧固，避免松动或漏气现象。
3.检查仪器电源连接是否正常，避免电源故障影响测试过程。
三、样品准备1.从实验室或试验场上取得代表性的沥青混合料样品。
2.根据要求取得适量的样品，待使用前先进行筛分并干燥至恒重。
3.按照试验要求将样品铺在试验桶内，用锤子轻轻拍实，确保样品均匀分布。
四、操作步骤1.打开仪器电源开关，待仪器预热后，调节温度控制仪至试验所需温度。
2.打开试验桶，并将装有样品的试验桶放置在温控槽中，确保样品完全浸入水中。
3. 调节试验桶高度，保持试验桶与液面之间的高度差不超过50mm。
4.将机械振荡器插入试验桶底部，打开振荡器开关，使样品在振荡作用下紧密排列。
5.调节振荡频率与振幅，使样品在振荡过程中能够充分排气。
6.振荡过程中根据试验要求和试验过程中的指示进行操作，如反复振荡、加重或去重等。
7.在规定的振荡时间内完成试验，并关闭振荡器开关。
8.将试验桶从温控槽中取出，倒掉桶内温水并清洁试验桶。
9.在试验样品周围清除水迹，并用干净软布擦拭试验桶表面。
10.按照试验要求进行称重，得到试验的质量参数，并记录下来。
五、注意事项1.操作时应严格按照试验要求和操作规程进行，避免疏漏或操作失误。
2.在振荡过程中要谨慎操作，避免振荡器与试验桶发生碰撞或摩擦。
3.清洁试验桶时应使用干净柔软的布擦拭，避免划伤试验桶表面。
4.仪器使用完毕后，及时关闭仪器电源，并进行仪器的清洁和维护工作。
六、故障排除1.如发生仪器故障或异常情况，应立即停止操作，并检查故障原因。
沥青混合料理论最大相对密度仪说明书Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT沥青混合料理论最大相对密度仪说明书一、适用范围本仪器适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
仪器不适用于吸水率大于3%的多孔性集料的沥青混合料。
本仪器由机架、进口真空抽气机、震动器、空气阀、真空表、绝对压力表等真空容器及控制电器等组成，其结构合理，使用方便，能同时进行两个试样的平行试验。
本仪器采用负压控制方法，避免了原有设备抽取真空不足或者过抽导致真空度过大现象。
带有精密调压装置和高精度绝对压力表，可以将容器负压控制在±,完全符合最新沥青及沥青混合料试验规程JTG E20-2011中的T0711-2011真空法混合料理论最大相对密度试验规范要求。
二、主要技术参数：电源电压：220V±10% 容器容积：4300ml×2只抽气机功率：160W压力范围：0—100kpa振动机功率：30W外形尺寸：530×500×360mm三、试验方法1、按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量（g）350025002000、 150010005002、将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于。
若混合料坚硬时可用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3、负压容器类型4、负压容器标定方法：将B、C类负压容器装满25℃±℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量（m b）。

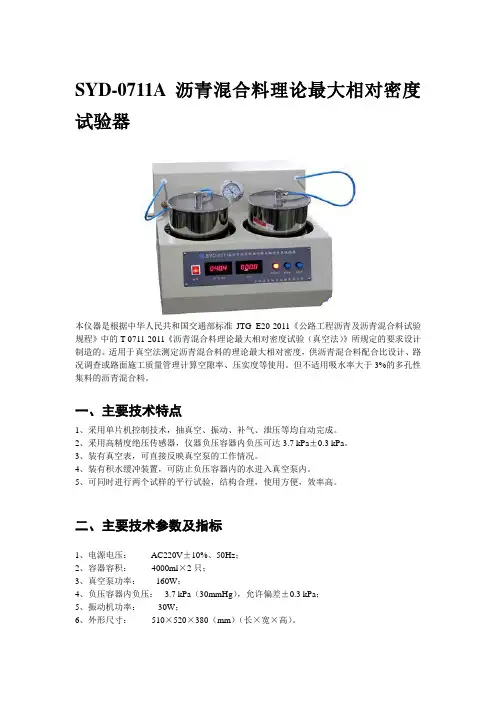

SYD-0711A型沥青混合料理论最大相对密度试验器使用说明书武汉格莱莫检测设备有限公司目录一、用途及适用范围 (2)二、主要技术参数 (2)三、仪器特点及结构 (2)四、仪器工作原理 (3)五、使用方法 (4)六、计算 (6)七、负压传感器的标定方法 (7)八、注意事项 (7)九、仪器成套和技术文件 (8)本仪器为精密测试仪器，使用前请详阅说明书，谨慎操作，注意安全！技术支持：中国厂家网一、用途及适用范围本仪器是根据中华人民共和国交通部标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0711-2011《沥青混合料理论最大相对密度试验（真空法）》所规定的要求设计制造的。
本仪器适用于真空法测定沥青混合料的理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。
但不适用吸水率大于3%的多孔性集料的沥青混合料。
二、主要技术参数1、电源电压： AC（220±10%）V、50Hz；2、容器容积： 4000ml×2只；3、真空泵功率： 160W；4、负压容器内负压： 3.7 kPa（27.75mmHg），允许偏差±0.3 kPa；5、振动机功率： 30W；6、外形尺寸： 510mm×520mm×380mm（长×宽×高）。
三、仪器特点及结构本仪器由机架、真空泵、振动器及单片机控制电路组成，特点如下：1、采用单片机控制，自动化程度高，操作方便、简单、可靠。
2、负压及负压保持时间和振动时间均由LED数码管显示，清晰直观。
3、具有负压校准正功能。
4、试验容器采用不锈钢材料，经久耐用，清洗方便。
5、能同时进行两个试样的平行试验，结构合理，使用方便，效率高。
仪器结构见图1所示：⑴标定接口：由此口测定负压容器的压力。
⑵过压进气调节阀：过压时进气量调节。
⑶负压容器定位圈：负压容器置于该定位圈内。
⑷负压容器：不锈钢制成，内置试样。
⑸负压上盖板：负压容器的密封盖板，内有密封圈。
⑹真空表：显示真空泵的工作情况。
武汉格莱莫检测设备有限公司www.027-********.com⑺吸气口：负压容器抽真空的吸气口。
⑻上盖板吸挂磁铁：左右两侧各一个，内置磁铁，用于吸挂上盖板。
⑼抽气导管：高强度管，左右个1根，负压容器抽真空管。
⑽电源开关：本仪器电源总开关，打开此开关，仪器接通电源。
⑾数字显示窗：显示负压容器的压力，显示单位为kPa。
⑿定时显示器：显示负压保压的定时时间，显示单位为秒。
⒀启动/停止按键：按下此键灯亮，真空泵工作对负压容器抽真空；再次按动此键，真空泵停止工作并打开放气阀排气。
⒁振动/▲按键：振动时按下此键可启、闭振动，未按下启动键时可加负压值。
⒂标定/▼按键：未按下启动键时可减负压值。
标定状态时确定3.7kPa的负压值。
图 1四、仪器工作原理1、本机的工作框图见图2所示：技术支持：中国厂家网2、系统的工作原理如下：控制电路可以控制真空泵的启动、停止；试验时，开动真空泵，开始抽真空，绝压传感器检测到压力信号。
图 2传感器信号输入到模拟放大器放大后经U/f转换器转换，转换后的数据输入CPU进行数据处理，计算出容器的负压并经数码管实时显示。
当CPU检测到负压已达到要求时便进入负压保持阶段，保持时间及随后的振动时间均采用倒记时，并有数码管分别显示。
五、试验方法（一）仪器的安装1、打开包装箱，清点备品备件。
2、将仪器应安放在平整﹑稳固的试验台上，调整仪器，使仪器处于基本水平的状态。
3、检查供电电源应符合本仪器的要求，并有良好的接地端。
（二）试验前的准备1、使用本仪器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国交通部标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0711-2011《沥青混合料理论最大相对密度试验（真武汉格莱莫检测设备有限公司www.027-********.com空法）》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查本仪器的外壳，必须处于良好的接地状态。
6、按交通部标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0701《沥青混合料取样法》或从沥青路面上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量（见表1）：表17、将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。
若混合料坚硬时可用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤击碎，防止集料破碎。
当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
8、负压容器标定：将负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取各负压容器与水的总质量（m1）。
9、将负压容器干燥，编号称取其质量。
（三）试验步骤1、将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量（m a），试样质量应不小于上述规定的最小数量。
2、往负压容器中加入25℃的水将混合料全部浸没，并较混合料顶面高出约技术支持：中国厂家网2cm，但水量不宜过多，以免吸入抽气泵内。
3、将负压容器放入仪器平台上的定位圈内，盖好上盖。
盖子口应平稳落入负压容器内，不得歪斜，以免密封失灵（开始抽真空时可以用手轻轻压住上盖）。
4、打开电源开关。
稍后显示当地的气压值，如果负压值与当地的大气压有误差时，可以按▼键、▲键更改，此时的更改在关机时不保存。
5、等到负压值显示稳定后，按“启动/停止”键，试样开始抽真空。
6、当负压为4kPa后进入振动保持阶段，定时显示器开始15分钟倒计时。
7、此时按振动键可以启闭振动。
8、如果负压小于3.4kPa时，可以加大过压进气调节阀的进气量（逆时针调节），如果负压大于4kPa时，可以减小过压进气调节阀的进气量（顺时针调节），最好的情况是此时抽真空的量略大于补气量，这样负压比较稳定，补气阀门工作也不会太频繁。
9、当定时显示器显示0时抽真空结束，开始卸压。
10、将经过抽真空和振动后的装有沥青混合料试样的负压容器浸入25℃±0.5℃的恒温水槽，约10min后取出，加上玻璃板，使容器中没有空气，檫净容器外的水分，称取容器、水和沥青混合料试样的总质量（m2）。
11、试验结束后，上盖可以吸附在仪器的两侧边，在两侧边的帖纸处有磁铁，只要将上盖的中心对准贴纸即可。
六、计算1、沥青混合料的最大相对密度按式（1）计算：m aγt = (1)m a -（m2 – m1）式中: m a ——干燥沥青混合料试样的空气中质量，g；m1 ——装满25℃水的负压容器的总质量，g；m2—— 25℃时试样、水与负压容器的总质量，g。
2、沥青混合料25℃时的理论最大密度按式（2）计算。
ρt = γt ×ρw (2)武汉格莱莫检测设备有限公司www.027-********.com式中：ρt ——沥青混合料的理论最大密度，g/3cm；ρw ——25℃时水的密度，0.9971 g/3cm。
同一试样至少平行实验两次，取得的平均值作为试验结果，计算至小数点后三位。
本仪器可对两个样品同时进行试验，需要注意的是试验过程中必须对试样、负压容器等编号，防止数据混淆。
七、负压传感器的标定方法1、负压传感器在出厂时都已经经过标定，如仪器正常请勿轻易使用该功能。
标定后无法恢复出厂数据！2、如果开机预热15分钟后显示的负压值与当地的大气压有差别（误差大于0.3kPa），可以重新标定，气压的变化与当地的温度、气流等很多因素有关。
3、负压传感器的标定：必须具有标准负压计量器具才能对负压传感器进行标定，不建议用户自行标定。
其具体方法如下：A: 关断电源。
并将标准负压计量器具连接至标定接口。
B：按住启动键并打开电源开关，当显示窗出现具体数据时松开启动键。
C：此时负压窗口显示的是零位修正值，时间窗显示的是修正系数。
D：3秒钟后可按▼键、▲键更改负压窗的显示值至当地的实时气压值。
E：按启动键保存当前压力的修正值，抽真空开始，F：如果此时关断电源或按停止键，本仪器不会修改零位修正值，即基本不影响真空时3.7kPa的值，而会修改压力系数从而影响大气压力显示值。
G：同时观察标准负压计量器具的负压值和负压窗口的显示值，当标准负压计量器具的负压值为3.7kPa时按下标定键，设备自动计算修正系数并保存，此时负压窗口的显示值应为零位修正值，时间窗显示压力系数，稍后转成正常的负压值和时间值。
如误差不满足要求可再次重复上述A：--G：条。
特别注意：在不能确定当前容器中压力为3.7kPa的情况下，绝对不要按下标定键。
八、注意事项1、仪器使用前应确定供电电压为220V±10%、50Hz；，并有良好的接地装置。
技术支持：中国厂家网2、负压容器内放入试样后，水量最高水位应低于容器口以下3 cm，以防水吸入真空泵造成损坏。
3、开启真空泵后如压力显示器无压力显示，应关机查明原因后再开机。
4、真空泵是本仪器的精密部件，非专业人士严禁拆卸！5、试验结束后，应将负压容器清洗干净并擦干，不得碰撞，防止外形发生变化而不能装入定位圈或影响密封。
警告：仪器发生故障时应立即切断电源，请专业人员进行检修并排除故障后方可继续使用，防止发生意外！九、仪器成套及技术文件1、仪器成套2、技术文件⑴使用说明书 1份⑵合格证书 1份⑶产品保修卡 1份注：最新资料请访问中国厂家网。
