LED封装所使用环氧树脂胶的组成材料

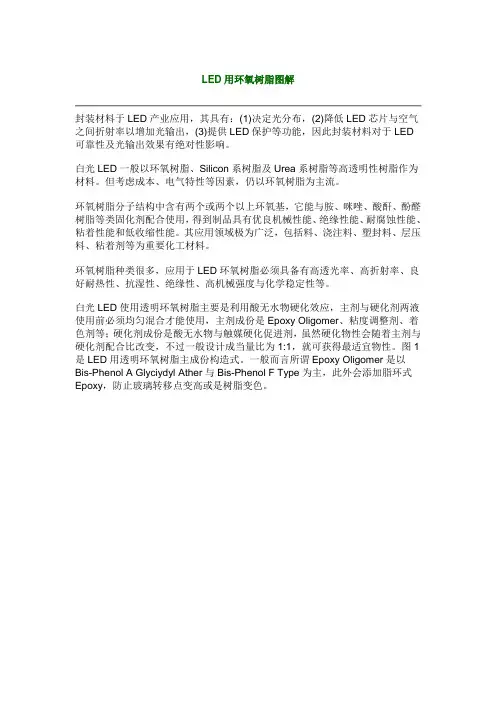

LED用环氧树脂图解封装材料于LED产业应用，其具有：(1)决定光分布，(2)降低LED芯片与空气之间折射率以增加光输出，(3)提供LED保护等功能，因此封装材料对于LED可靠性及光输出效果有绝对性影响。

白光LED一般以环氧树脂、Silicon系树脂及Urea系树脂等高透明性树脂作为材料。

但考虑成本、电气特性等因素，仍以环氧树脂为主流。

环氧树脂分子结构中含有两个或两个以上环氧基，它能与胺、咪唑、酸酐、酚醛树脂等类固化剂配合使用，得到制品具有优良机械性能、绝缘性能、耐腐蚀性能、粘着性能和低收缩性能。

其应用领域极为广泛，包括料、浇注料、塑封料、层压料、粘着剂等为重要化工材料。

环氧树脂种类很多，应用于LED环氧树脂必须具备有高透光率、高折射率、良好耐热性、抗湿性、绝缘性、高机械强度与化学稳定性等。

白光LED使用透明环氧树脂主要是利用酸无水物硬化效应，主剂与硬化剂两液使用前必须均匀混合才能使用，主剂成份是Epoxy Oligomer、粘度调整剂、着色剂等；硬化剂成份是酸无水物与触媒硬化促进剂，虽然硬化物性会随着主剂与硬化剂配合比改变，不过一般设计成当量比为1:1，就可获得最适宜物性。

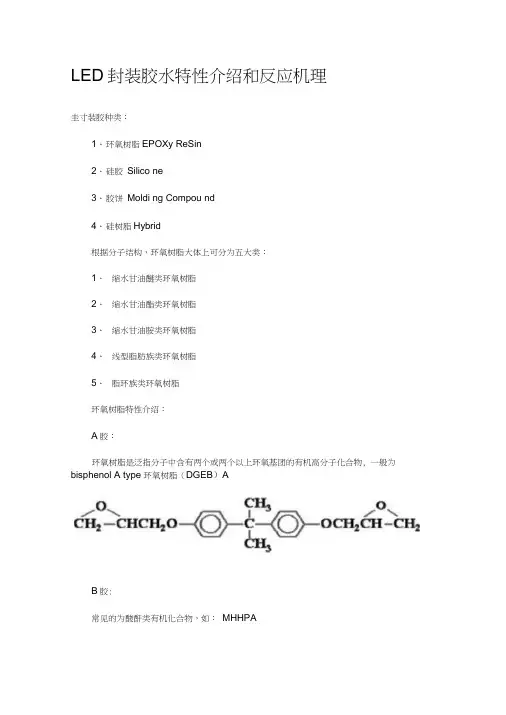

图1是LED用透明环氧树脂主成份构造式。

一般而言所谓Epoxy Oligomer是以Bis-Phenol A Glyciydyl Ather与Bis-Phenol F Type为主，此外会添加脂环式Epoxy，防止玻璃转移点变高或是树脂变色。

图1 LED封装用环氧树脂成份结构式虽然有许多硬化剂与硬化促进剂可供环氧树脂选择，不过应用在LED密封时，必须是透明状硬化物，因此硬化剂使用受到相当程度限制，例如酸无水物通常会选用MeHHPA或是HHPA；硬化促进剂则以Amine系、Imidazole、Lin系为主，不过实际成份则是各厂商商业机密。

光二极管作为一种功率小，使用寿命长，能量损耗小的发光器件，在国内兴起有将近二十年的时间，由于其特殊的性能优越性，正逐步取代原有的发光器件，使用在工业和民用的各个角落。

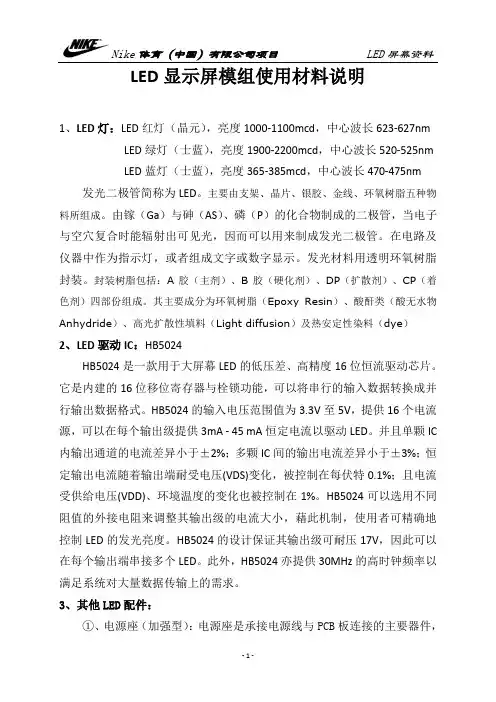

LED显示屏模组使用材料说明1、LED灯：LED红灯（晶元），亮度1000-1100mcd，中心波长623-627nmLED绿灯（士蓝），亮度1900-2200mcd，中心波长520-525nmLED蓝灯（士蓝），亮度365-385mcd，中心波长470-475nm 发光二极管简称为LED。

主要由支架、晶片、银胶、金线、环氧树脂五种物料所组成。

由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

发光材料用透明环氧树脂封装。

封装树脂包括：A胶（主剂）、B胶（硬化剂）、DP（扩散剂）、CP（着色剂）四部份组成。

其主要成分为环氧树脂（Epoxy Resin）、酸酐类（酸无水物Anhydride）、高光扩散性填料（Light diffusion）及热安定性染料（dye）2、LED驱动IC：HB5024HB5024是一款用于大屏幕LED的低压差、高精度16位恒流驱动芯片。

它是内建的16位移位寄存器与栓锁功能，可以将串行的输入数据转换成并行输出数据格式。

HB5024的输入电压范围值为3.3V至5V，提供16个电流源，可以在每个输出级提供3mA - 45 mA恒定电流以驱动LED。

并且单颗IC 内输出通道的电流差异小于±2%；多颗IC间的输出电流差异小于±3%；恒定输出电流随着输出端耐受电压(VDS)变化，被控制在每伏特0.1%；且电流受供给电压(VDD)、环境温度的变化也被控制在1%。

HB5024可以选用不同阻值的外接电阻来调整其输出级的电流大小，藉此机制，使用者可精确地控制LED的发光亮度。

HB5024的设计保证其输出级可耐压17V，因此可以在每个输出端串接多个LED。

此外，HB5024亦提供30MHz的高时钟频率以满足系统对大量数据传输上的需求。

3、其他LED配件：①、电源座（加强型）：电源座是承接电源线与PCB板连接的主要器件，虽然不是决定LED显示屏品质的主要方面，但是其结实耐用性、导电性能等也影响着显示屏屏体的寿命与防护等级。

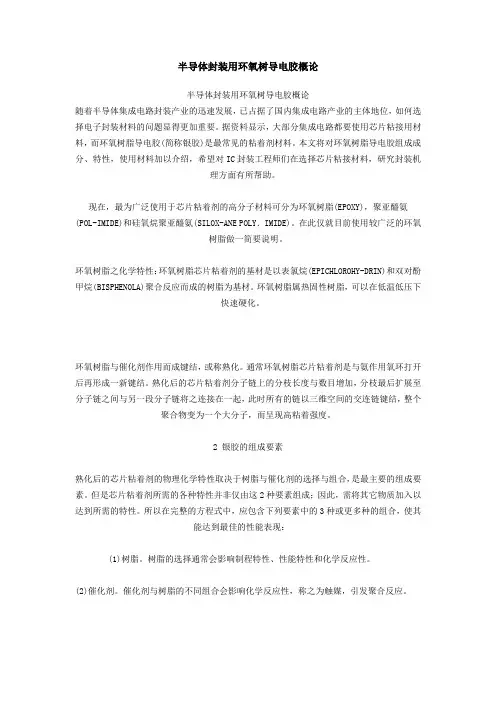

半导体封装用环氧树导电胶概论半导体封装用环氧树导电胶概论随着半导体集成电路封装产业的迅速发展，已占据了国内集成电路产业的主体地位，如何选择电子封装材料的问题显得更加重要。

据资料显示，大部分集成电路都要使用芯片粘接用材料，而环氧树脂导电胶(简称银胶)是最常见的粘着剂材料。

本文将对环氧树脂导电胶组成成分、特性，使用材料加以介绍，希望对IC封装工程师们在选择芯片粘接材料，研究封装机理方面有所帮助。

现在，最为广泛使用于芯片粘着剂的高分子材料可分为环氧树脂(EPOXY)，聚亚醯氨(POL-IMIDE)和硅氧烷聚亚醯氨(SILOX-ANE POLY．IMIDE)。

在此仅就目前使用较广泛的环氧树脂做一简要说明。

环氧树脂之化学特性：环氧树脂芯片粘着剂的基材是以表氯烷(EPICHLOROHY-DRIN)和双对酚甲烷(BISPHENOLA)聚合反应而成的树脂为基材。

环氧树脂属热固性树脂，可以在低温低压下快速硬化。

环氧树脂与催化剂作用而成键结，或称熟化。

通常环氧树脂芯片粘着剂是与氨作用氧环打开后再形成一新键结。

熟化后的芯片粘着剂分子链上的分枝长度与数目增加，分枝最后扩展至分子链之间与另一段分子链将之连接在一起，此时所有的链以三维空间的交连链键结，整个聚合物变为一个大分子，而呈现高粘着强度。

2 银胶的组成要素熟化后的芯片粘着剂的物理化学特性取决于树脂与催化剂的选择与组合，是最主要的组成要素。

但是芯片粘着剂所需的各种特性并非仅由这2种要素组成；因此，需将其它物质加入以达到所需的特性。

所以在完整的方程式中，应包含下列要素中的3种或更多种的组合，使其能达到最佳的性能表现：(1)树脂。

树脂的选择通常会影响制程特性、性能特性和化学反应性。

(2)催化剂。

催化剂与树脂的不同组合会影响化学反应性，称之为触媒，引发聚合反应。

(3)填充剂。

填充剂的选择会影响制程特性，比如黏度和流动性；还会影响热应力特性、热传导、机械强度和电传导性。

一般银胶含银量为70％～80％，大量的银粉填充剂可大大降低树脂的收缩现象。

环氧树脂胶水构成
环氧树脂胶水构成
环氧树脂胶水是一种常用的结构胶，广泛应用于建筑、航空航天、电子等领域。

它的构成主要包括环氧树脂、固化剂和其他辅助材料。

下面将详细介绍环氧树脂胶水的构成成分。

1. 环氧树脂：环氧树脂是环氧胶的主要成分。

它通常是低粘度液体或固体，在加热和添加适当的固化剂后能够发生固化反应。

环氧树脂具有优异的黏附性、强度和耐化学腐蚀性，能够有效粘合各种材料。

2. 固化剂：固化剂是环氧树脂胶水中的关键组成部分，它能够与环氧树脂发生化学反应，使胶水固化并形成强度。

常见的固化剂有胺类和酚酸类。

胺类固化剂通常具有快速固化速度和较高的强度，而酚酸类固化剂则具有较长的操控时间和较低的刺激性。

3. 辅助材料：除了环氧树脂和固化剂外，环氧树脂胶水还可能添加一些辅助材料来改善其性能和加工性。

常见的辅助材料包括填料、溶剂、稀释剂和颜料等。

填料可以用于调节胶水的流变性、增加胶水的
体积，并提高胶接面的耐热性和抗冲击性。

溶剂和稀释剂则用于调节胶水的粘度和流动性，以便于施工和涂布。

颜料可以为胶水添加颜色，以区分不同型号或实现某些特殊的标识。

综上所述，环氧树脂胶水的构成主要包括环氧树脂、固化剂和其他辅助材料。

这些成分的选择和比例配比对于胶水的性能、固化速度和应用范围都具有重要影响。

合理选择和调配成分，可以获得适合不同工程需求的环氧树脂胶水。

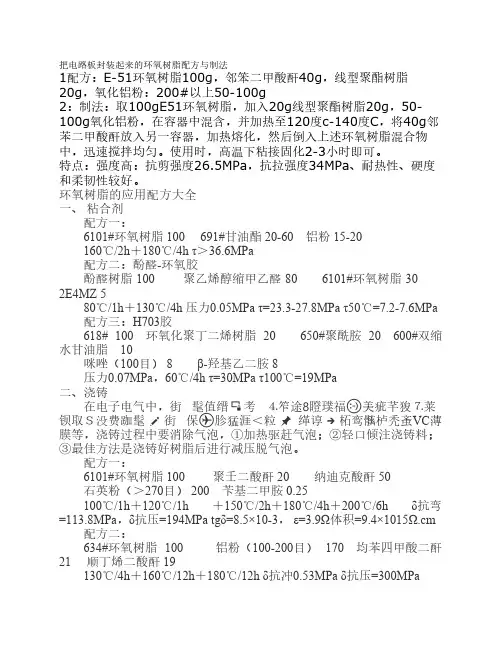

把电路板封装起来的环氧树脂配方与制法1配方：E-51环氧树脂100g，邻笨二甲酸酐40g，线型聚酯树脂20g，氧化铝粉：200#以上50-100g2：制法：取100gE51环氧树脂，加入20g线型聚酯树脂20g，50-100g氧化铝粉，在容器中混含，并加热至120度c-140度C，将40g邻苯二甲酸酐放入另一容器，加热熔化，然后倒入上述环氧树脂混合物中，迅速搅拌均匀。

使用时，高温下粘接固化2-3小时即可。

特点：强度高：抗剪强度26.5MPa，抗拉强度34MPa、耐热性、硬度和柔韧性较好。

环氧树脂的应用配方大全一、粘合剂 配方一： 6101#环氧树脂 100 691#甘油酯 20-60　铝粉 15-20 160℃/2h＋180℃/4h τ＞36.6MPa 配方二：酚醛-环氧胶 酚醛树脂 100 聚乙烯醇缩甲乙醛 80 6101#环氧树脂 30 2E4MZ 5 80℃/1h＋130℃/4h 压力0.05MPa τ=23.3-27.8MPa τ50℃=7.2-7.6MPa 配方三：H703胶 618# 100　环氧化聚丁二烯树脂20 650#聚酰胺20　600#双缩水甘油脂　10 咪唑（100目） 8 β-羟基乙二胺 8 压力0.07MPa，60℃/4h τ=30MPa τ100℃=19MPa二、浇铸 在电子电气中，街髦值缙 考⒋笮途 瞪璞福 美疵芊狻⒎莱⒐栌秃蚉VC薄钡取Ｓ没费跏髦 街保 胗猛涯＜粒缂谆 柘鸾骸膜等，浇铸过程中要消除气泡，①加热驱赶气泡；②轻口倾注浇铸料；③最佳方法是浇铸好树脂后进行减压脱气泡。

配方一： 6101#环氧树脂 100 聚壬二酸酐 20 纳迪克酸酐 50　 石英粉（＞270目） 200　苄基二甲胺 0.25 100℃/1h＋120℃/1h ＋150℃/2h＋180℃/4h＋200℃/6h δ抗弯=113.8MPa，δ抗压=194MPa tgδ=8.5×10-3， ε=3.9Ω体积=9.4×1015Ω.cm 配方二： 634#环氧树脂100 铝粉（100-200目）170　均苯四甲酸二酐21 顺丁烯二酸酐 19 130℃/4h＋160℃/12h＋180℃/12h δ抗冲0.53MPa δ抗压=300MPa三、玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。

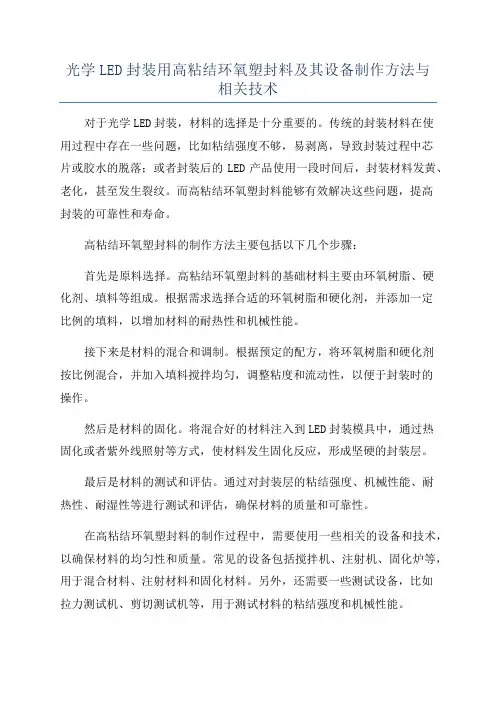

光学LED封装用高粘结环氧塑封料及其设备制作方法与相关技术对于光学LED封装，材料的选择是十分重要的。

传统的封装材料在使用过程中存在一些问题，比如粘结强度不够，易剥离，导致封装过程中芯片或胶水的脱落；或者封装后的LED产品使用一段时间后，封装材料发黄、老化，甚至发生裂纹。

而高粘结环氧塑封料能够有效解决这些问题，提高封装的可靠性和寿命。

高粘结环氧塑封料的制作方法主要包括以下几个步骤：首先是原料选择。

高粘结环氧塑封料的基础材料主要由环氧树脂、硬化剂、填料等组成。

根据需求选择合适的环氧树脂和硬化剂，并添加一定比例的填料，以增加材料的耐热性和机械性能。

接下来是材料的混合和调制。

根据预定的配方，将环氧树脂和硬化剂按比例混合，并加入填料搅拌均匀，调整粘度和流动性，以便于封装时的操作。

然后是材料的固化。

将混合好的材料注入到LED封装模具中，通过热固化或者紫外线照射等方式，使材料发生固化反应，形成坚硬的封装层。

最后是材料的测试和评估。

通过对封装层的粘结强度、机械性能、耐热性、耐湿性等进行测试和评估，确保材料的质量和可靠性。

在高粘结环氧塑封料的制作过程中，需要使用一些相关的设备和技术，以确保材料的均匀性和质量。

常见的设备包括搅拌机、注射机、固化炉等，用于混合材料、注射材料和固化材料。

另外，还需要一些测试设备，比如拉力测试机、剪切测试机等，用于测试材料的粘结强度和机械性能。

高粘结环氧塑封料的制作方法和相关技术对于提高光学LED封装的质量和可靠性具有重要意义。

通过选择合适的材料和使用相关的设备和技术，能够生产出具有高粘结性能的封装材料，提高LED封装的质量和可靠性，满足不同应用领域对于高品质LED产品的需求。

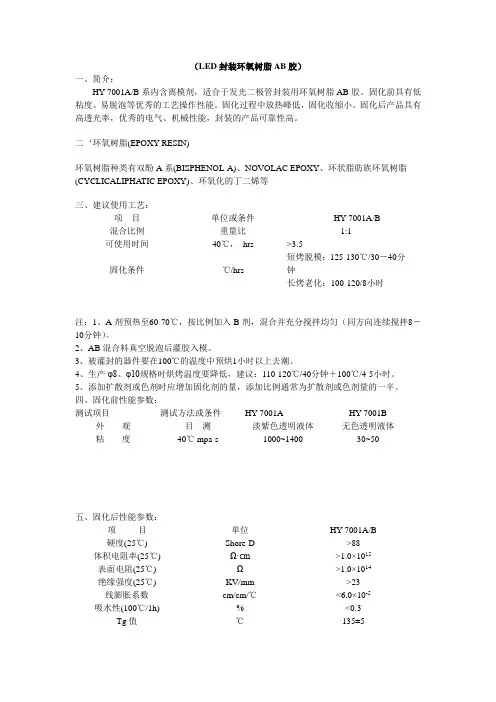

（LED封装环氧树脂AB胶）一、简介：HY-7001A/B系内含离模剂，适合于发光二极管封装用环氧树脂AB胶。

固化前具有低粘度、易脱泡等优秀的工艺操作性能。

固化过程中放热峰低，固化收缩小。

固化后产品具有高透光率，优秀的电气、机械性能，封装的产品可靠性高。

二‘环氧树脂(EPOXY RESIN)环氧树脂种类有双酚A系(BISPHENOL-A)、NOVOLAC EPOXY、环状脂肪族环氧树脂(CYCLICALIPHATIC EPOXY)、环氧化的丁二烯等三、建议使用工艺：项目单位或条件HY-7001A/B混合比例重量比1:1可使用时间40℃，hrs >3.5固化条件℃/hrs 短烤脱模：125-130℃/30－40分钟长烤老化：100-120/8小时注：1、A剂预热至60-70℃，按比例加入B剂，混合并充分搅拌均匀（同方向连续搅拌8－10分钟）。

2、AB混合料真空脱泡后灌胶入模。

3、被灌封的器件要在100℃的温度中预烘1小时以上去潮。

4、生产φ8、φ10规格时烘烤温度要降低，建议：110-120℃/40分钟＋100℃/4-5小时。

5、添加扩散剂或色剂时应增加固化剂的量，添加比例通常为扩散剂或色剂量的一半。

四、固化前性能参数：测试项目测试方法或条件HY-7001A HY-7001B 外观目测淡紫色透明液体无色透明液体粘度40℃ mpa·s 1000~1400 30~50五、固化后性能参数：项目单位HY-7001A/B硬度(25℃) Shore-D >88 体积电阻率(25℃) Ω·cm>1.0×1015表面电阻(25℃) Ω>1.0×1014绝缘强度(25℃) KV/mm >23线膨胀系数cm/cm/℃<6.0×10-5吸水性(100℃/1h) % <0.3Tg值℃135±5六、注意事项:1、A剂和B剂1:1混合后，务必充分搅拌均匀；如果混合不均，会造成固化不充分，影响产品性能；2、A剂和B剂在混合后会开始起反应，粘稠度逐渐变高，务必在可使用时间内使用完,以免因粘度过高而无法使用。

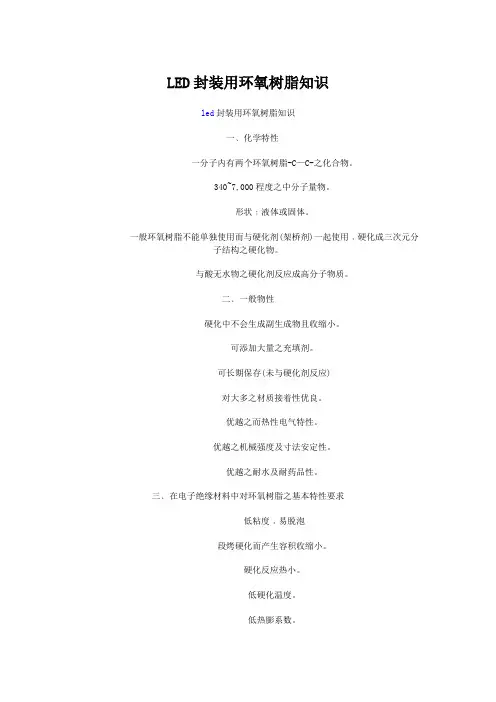

LED封装用环氧树脂知识led封装用环氧树脂知识一﹑化学特性一分子内有两个环氧树脂-C—C-之化合物。

340~7,000程度之中分子量物。

形状﹕液体或固体。

一般环氧树脂不能单独使用而与硬化剂(架桥剂)一起使用﹐硬化成三次元分子结构之硬化物。

与酸无水物之硬化剂反应成高分子物质。

二﹑一般物性硬化中不会生成副生成物且收缩小。

可添加大量之充填剂。

可长期保存(未与硬化剂反应)对大多之材质接着性优良。

优越之而热性电气特性。

优越之机械强度及寸法安定性。

优越之耐水及耐药品性。

三﹑在电子绝缘材料中对环氧树脂之基本特性要求低粘度﹐易脱泡段烤硬化而产生容积收缩小。

硬化反应热小。

低硬化温度。

低热膨系数。

对热之安定性高。

低吸湿性。

高热传导性及高绝缘压。

高电氯抵抗﹐低诱电损失率及低诱电损失率。

对金属﹑玻璃﹑陶瓷﹑塑料等材质接着性优良。

耐腐蚀性。

耐候性。

耐化学药品(盐分﹑溶剂)耐机械之冲击性。

低弹性率(一般)四﹑制程不良处理﹕1:因硬化不良而引起裂化。

(状况)硬化物中有裂化发生。

(原因)硬化时间短﹐烤箱之温度不均匀。

(处理法)1.测定Tg是否有硬化不良之现象。

2.确认烤箱内部之实际温度。

3.确认烤箱内部之温度是否均匀。

2.因搅拦不良而引起异常发生。

(状况)同一旬支架上之灯泡上有着色现象或Tg﹐胶化时间不均一。

(原因)搅拦时﹐未将搅拦容器之壁面及底部死角部分均一搅拦。

(处理法)再次搅拦。

3.氯泡残留(状况)真空胶泡时﹐一直气泡产生。

(原因)1.树脂及硬化剂预热过高。

2.增粘后进入注型物中之气泡难以脱泡。

(处理法)1.树脂预热至40~50℃2.硬化剂通常不预热。

4.着色剂之异常发生(特别是CP-3510,CP-4510)(状况)使用同一批或同一罐之着色剂后﹐其颜色却不同﹐制品中有点状之裂现象。

原因﹕1.着色剂中有结晶状发生。

2.浓度不均﹐结晶沉降反致。

(处理法)易结晶﹐使用前100~120 ℃加热溶解后再使用。

5.光扩散剂之异常发生。

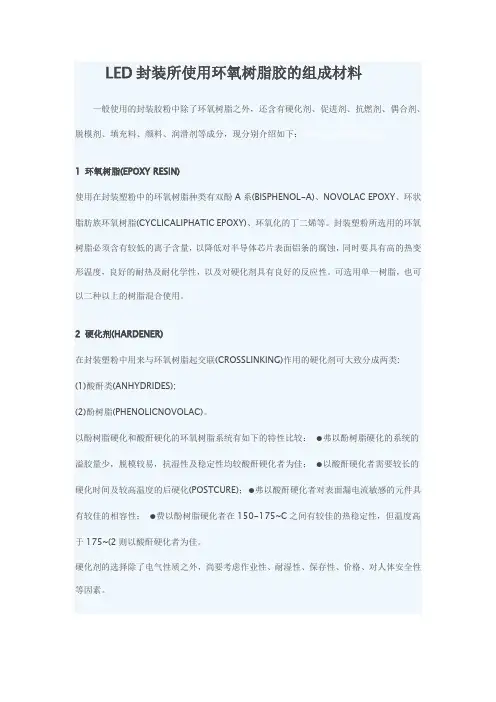

LED封装所使用环氧树脂胶的组成材料一般使用的封装胶粉中除了环氧树脂之外，还含有硬化剂、促进剂、抗燃剂、偶合剂、脱模剂、填充料、颜料、润滑剂等成分，现分别介绍如下：1 环氧树脂(EPOXY RESIN)使用在封装塑粉中的环氧树脂种类有双酚A系(BISPHENOL-A)、NOVOLAC EPOXY、环状脂肪族环氧树脂(CYCLICALIPHATIC EPOXY)、环氧化的丁二烯等。

封装塑粉所选用的环氧树脂必须含有较低的离子含量，以降低对半导体芯片表面铝条的腐蚀，同时要具有高的热变形温度，良好的耐热及耐化学性，以及对硬化剂具有良好的反应性。

可选用单一树脂，也可以二种以上的树脂混合使用。

2 硬化剂(HARDENER)在封装塑粉中用来与环氧树脂起交联(CROSSLINKING)作用的硬化剂可大致分成两类:(1)酸酐类(ANHYDRIDES);(2)酚树脂(PHENOLICNOVOLAC)。

以酚树脂硬化和酸酐硬化的环氧树脂系统有如下的特性比较：●弗以酚树脂硬化的系统的溢胶量少，脱模较易，抗湿性及稳定性均较酸酐硬化者为佳；●以酸酐硬化者需要较长的硬化时间及较高温度的后硬化(POSTCURE)；●弗以酸酐硬化者对表面漏电流敏感的元件具有较佳的相容性；●费以酚树脂硬化者在150-175~C之间有较佳的热稳定性，但温度高于175~(2则以酸酐硬化者为佳。

硬化剂的选择除了电气性质之外，尚要考虑作业性、耐湿性、保存性、价格、对人体安全性等因素。

3 促进剂(ACCELERATO OR CATALYST)环氧树脂封装塑粉的硬化周期(CURING CYCLE)约在90-180秒之间，必须能够在短时间内硬化，因此在塑粉中添加促进剂以缩短硬化时间是必要的。

现在大量使用的环氧树脂塑粉，由于内含硬化剂、促进剂，在混合加工(COMPOUNDING)后已成为部分交联的B-STAGE树脂。

在封装使用完毕之前塑粉本身会不断的进行交联硬化反应，因此必须将塑粉贮存于5℃以下的冰柜中，以抑制塑粉的硬化速率，并且塑粉也有保存的期限。

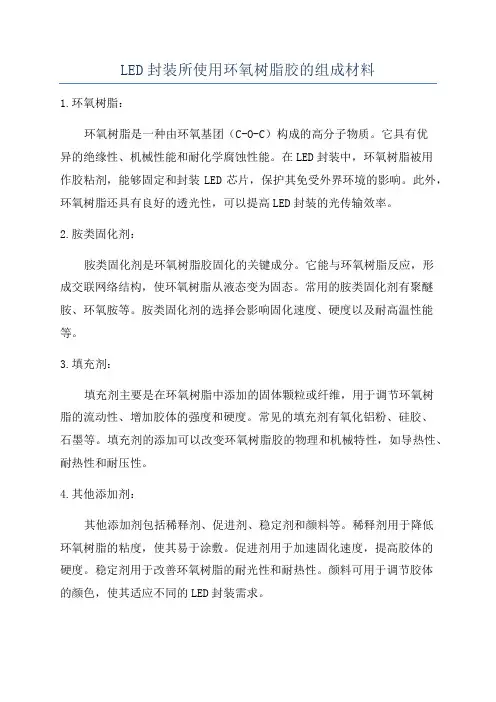

LED封装所使用环氧树脂胶的组成材料
1.环氧树脂：
环氧树脂是一种由环氧基团（C-O-C）构成的高分子物质。

它具有优
异的绝缘性、机械性能和耐化学腐蚀性能。

在LED封装中，环氧树脂被用
作胶粘剂，能够固定和封装LED芯片，保护其免受外界环境的影响。

此外，环氧树脂还具有良好的透光性，可以提高LED封装的光传输效率。

2.胺类固化剂：
胺类固化剂是环氧树脂胶固化的关键成分。

它能与环氧树脂反应，形
成交联网络结构，使环氧树脂从液态变为固态。

常用的胺类固化剂有聚醚胺、环氧胺等。

胺类固化剂的选择会影响固化速度、硬度以及耐高温性能等。

3.填充剂：
填充剂主要是在环氧树脂中添加的固体颗粒或纤维，用于调节环氧树
脂的流动性、增加胶体的强度和硬度。

常见的填充剂有氧化铝粉、硅胶、
石墨等。

填充剂的添加可以改变环氧树脂胶的物理和机械特性，如导热性、耐热性和耐压性。

4.其他添加剂：
其他添加剂包括稀释剂、促进剂、稳定剂和颜料等。

稀释剂用于降低
环氧树脂的粘度，使其易于涂敷。

促进剂用于加速固化速度，提高胶体的
硬度。

稳定剂用于改善环氧树脂的耐光性和耐热性。

颜料可用于调节胶体
的颜色，使其适应不同的LED封装需求。

总结起来，LED封装所使用的环氧树脂胶主要由环氧树脂、胺类固化剂、填充剂和其他添加剂组成。

这些组成材料相互作用，形成了具有良好性能和稳定性的LED封装材料。

这种胶体能够保护LED芯片，同时提高光传输效率和机械强度，满足不同封装需求。

树脂发光字环氧树脂复合材料的组成
环氧树脂复合材料的组成
环氧树脂复合材料是由环氧树脂基体、增强材料及二者的界面层所组成。

(1)环氧树脂基体是指环氧树脂胶液的固化物。

环氧树脂胶液是由环氧树脂、固化剂以及促进剂、改性剂、稀释剂、偶联剂和其他助剂组成。

根据不同的使用及工艺要求进行选配。

(2)增强材料多采用纤维及其织物，以及微粒状(粉状)材料。

增强效果一般随增强材料长径比的增大而增大。

微粒材料的增强效果较低，多用于功能性的复合，如Si02粉用于绝缘料，胶体石墨用于塑料轴承等。

但是，随着当前纳米级材料的迅速开发与应用，预计其增强效果和功能性复合效果将会有大幅度提高。

大量采用的纤维材料是玻璃纤维及其织物。

早期曾用过棉织物，因来源的限制，现在除特殊需要外已很少应用。

也可采用化学纤维如聚酯纤维等。

在环氧工程塑料中多采用短玻璃纤维，也可使用石棉纤维、棉纤维等。

在高性能环氧复合材料中主要采用碳纤维，以及它与芳纶纤维、高强玻璃纤维的混杂纤维。

在雷达罩中除了采用E一玻璃纤维和D—玻璃纤维外，还可采用介电性能更好的石英纤维。

(3)界面层是在环氧树脂与增强材料复合的过程中，树脂发光字在它们之间形成了界面层。

界面层的结构及性能与环氧树脂基体及增强材料都不相同。

高质量的界面层性能保证了基体和纤维潜在能力的高度发挥和复合效应的充分实现。

（编辑：东莞明飞光电科技有限公司官方网：）。

揭秘LED环氧树脂封装日前，据中国环氧树脂行业协会专家，专门介绍led 环氧树脂(epoxy)封装技术。

这位专家首先表示led 生产过程中，所使用的环氧树脂(epoxy)，是led 产业界制作产品的重点之一。

环氧树脂是泛指分子中，含有2 个或2 个以上环氧基团的，有机高分子化合物，除个别外，它们的相对分子品质都不高。

环氧树脂的分子结构，是以分子链中含有活泼的环氧基团为其特徵，环氧基团可以位于分子链的末端、中间或成环状结构。

由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂，发生交联反应而形成不溶、不熔的，具有三向网状结构的高聚物。

led ic 等为了维护本身的气密性，保护管芯等不受外界侵蚀、防止湿气等由外部侵入，以机械方式支援导线，有效地将内部产生的热排出，以及防止电子元件受到机械振动、冲击产生破损，而造成元件特性的变化，采用不同的形状和材料性质(掺或不掺散色剂)，起透镜或漫射透镜功能，提供能够手持的形体。

led 用封胶树脂硬化温度及时间，是一个十分重要的课题。

其要点包括以下几个方面：一般led 用封胶树脂硬化剂为酸无水物，其硬化温度约120～130 ℃；促进剂添加后其硬化时间缩短。

关于硬化时间和歪之现象及硬化率，这位专家进一步表示：树脂之热传导率小，内部硬化热蓄积以致影响硬化率(反应率)；内(硬化热)外(烤箱)高热disply case 易变形。

这位专家说必须重视另一点――树脂及硬化剂之配合比率及特性：硬化剂使用量视所需之特性而论；一般硬化剂配合比率少时，硬化物之硬度为硬且黄变；硬化剂配合比率多时，硬化物变脆且着色少。

对于tg――玻璃转移点――及h.d.t.(热变形温度)，专家继续介绍说了3 个技术要点――测试方法：tma，dsc.b:二者之温差为2～3℃；添加充填剂后tg 变高；环氧树脂电气特性(绝缘抵抗率与诱电体损损失率)之低下，与热变形温度一致为多。

用作构成管壳的环氧树脂，须具有。

LED主要由支架、银胶、晶片、金线、环氧树脂五种物料所组成。

一、支架1）、支架的作用：用来导电和支撑。

2）、支架的组成：支架由支架素材经过电镀而形成，由里到外是素材、铜、镍、铜、银这五层所组成。

3）、支架的种类：带杯支架做聚光型，平头支架做大角度散光型。

二、银胶银胶的作用：固定晶片和导电的作用。

银胶的主要成份：银粉占75-80%、EPOXY（环氧树脂）占10-15%、添加剂占5-10%。

银胶的使用：冷藏，使用前需解冻并充分搅拌均匀，因银胶放置长时间后，银粉会沉淀，如不搅拌均匀将会影响银胶的使用性能。

三、晶片（Chip）发光二极管和led芯片的结构组成1）、晶片的作用：晶片是LED的主要组成物料，是发光的半导体材料。

2）、晶片的组成：晶片是采用磷化镓（GaP）、镓铝砷（GaAlAs）或砷化镓（GaAs）、氮化镓（GaN）等材料组成，其内部结构具有单向导电性。

3）、晶片的结构：焊单线正极性（P/N结构）晶片，双线晶片。

晶片的尺寸单位：mil。

晶片的焊垫一般为金垫或铝垫。

其焊垫形状有圆形、方形、十字形等。

白光和粉红光是一种光的混合效果。

最常见的是由蓝光+黄色荧光粉和蓝光+红色荧光粉混合而成。

四、金线金线的作用：连接晶片PAD（焊垫）与支架，并使其能够导通。

金线的纯度为99.99%Au；延伸率为2-6%，金线的尺寸有：0.9mil、1.0mil、1.1mil等。

五、环氧树脂环氧树脂的作用：保护Lamp的内部结构，可稍微改变Lamp的发光颜色，亮度及角度；使Lamp成形。

封装树脂由A胶（主剂）、B胶（硬化剂）、DP（扩散剂）、CP（着色剂）四部份组成。

其主要成分为环氧树脂（Epoxy Resin）、酸酐类（酸无水物Anhydride）、高光扩散性填料（Light diffusion）及热安定性染料（dye）。

六、模条模条是Lamp成形的模具，一般有圆形、方形、塔形等。

支架植得深浅是由模条的卡点高低所决定。

LED封装用有机硅环氧树脂研究进展有机硅环氧树脂兼具硅树脂与环氧树脂的结构特点，在LED封装应用方面表现出了巨大的潜力。

综述了近年来LED封装用有机硅环氧树脂的合成、固化及性能等方面的研究进展及发展趋势。

标签：有机硅环氧树脂；LED封装；耐老化；粘接有机硅环氧树脂是指分子结构中同时含有有机硅组分和环氧组分的一类有机无机杂化材料。

它兼具了有机硅树脂热稳定性高、耐候性好、表面能低以及环氧树脂粘接强度高、力学性能好的优点，在耐高温涂层及胶粘剂、微电子灌封材料、防腐防污涂层等领域得到了越来越广泛的应用[1～3]。

近年来，随着LED （light-emitting diodes，发光二极管）照明科技的飞速发展，有机硅环氧树脂应用于LED封装材料愈发得到研究者的关注。

本文将着重对基于LED封装应用需求的有机硅环氧树脂的制备、固化及性能进行综述分析。

1 LED封装材料的要求作为长效照明发光器件，LED对于封装材料有着严格的要求，主要表现为以下几点：（1）高透明度：封装材料在可见光波段范围内（400～760 nm）具备高透光率。

（2）优良的耐热老化和耐紫外老化性能：由于LED芯片在发光时会产生大量的热量和短波长射线，这些积聚在LED内部狭小空间的热量会导致温度急剧升高[4]。

封装材料在高温及短波长射线作用下都会引起老化黄变，严重降低LED 的发光效率。

因此封装材料要具备良好的耐老化性能。

（3）高折光指数：LED的芯片材料如GaN等具有很高的折光指数，封装材料的折光指数如果与衬底材料折光指数不匹配，就会导致大量光线被反射消耗，大幅降低发光效率。

因此，提高封装材料的折光指数对于提高LED发光效率意义重大[5]。

（4）良好的力学及粘接性能：封装材料要在LED长时间的使用过程中对芯片提供保护，隔绝芯片与外界的接触，避免湿气、灰尘等的污染。

由于封装材料导致LED失效的原因既包括封装材料本身的开裂也包括封装材料与芯片之间的脱离。

led硅胶环氧树脂溶解液LED硅胶环氧树脂溶解液是一种常用于LED封装的材料，具有优异的性能和广泛的应用领域。

本文将从材料特性、制备工艺、应用领域等方面进行介绍。

一、材料特性LED硅胶环氧树脂溶解液是由硅胶和环氧树脂组成的溶解液。

其中，硅胶是一种具有良好的耐热性、耐寒性和耐候性的无机高分子材料，具有良好的导热性和绝缘性能。

而环氧树脂具有优异的粘结性和耐化学性能，能够有效保护LED芯片。

二、制备工艺LED硅胶环氧树脂溶解液的制备主要包括原材料配比、搅拌混合、加热固化等步骤。

首先，根据不同的要求和应用场景确定硅胶和环氧树脂的配比。

然后，将硅胶和环氧树脂加入容器中进行搅拌混合，以保证两者充分均匀地混合在一起。

最后，对混合后的溶解液进行加热固化，使其形成坚固的保护层。

三、应用领域LED硅胶环氧树脂溶解液在LED封装领域具有广泛的应用。

首先，它可以作为LED封装材料，用于封装LED芯片，起到保护和固定芯片的作用。

其次，由于硅胶具有良好的导热性能，可以作为散热材料，提高LED的散热效果，延长LED的使用寿命。

此外，LED硅胶环氧树脂溶解液还可以用于LED模组的封装，保护整个LED模组，提高其稳定性和耐用性。

四、市场前景随着LED技术的不断发展和LED产品的广泛应用，LED硅胶环氧树脂溶解液市场前景广阔。

尤其是在LED封装领域，其需求量将持续增长。

同时，随着LED产品的不断更新换代，对LED硅胶环氧树脂溶解液的性能要求也将不断提高，对制备工艺和材料配比等方面提出了更高的要求。

LED硅胶环氧树脂溶解液作为一种常用的LED封装材料，具有优异的性能和广泛的应用领域。

随着LED技术的不断发展，LED硅胶环氧树脂溶解液市场前景广阔。

相信在未来的发展中，LED硅胶环氧树脂溶解液将会有更加广泛的应用和更高的发展潜力。

把电路板封装起来的环氧树脂配方与制法1配方：E-51环氧树脂100g，邻笨二甲酸酐40g，线型聚酯树脂20g，氧化铝粉：200#以上50-100g2：制法：取100gE51环氧树脂，加入20g线型聚酯树脂20g，50-100g氧化铝粉，在容器中混含，并加热至120度c-140度C，将40g邻苯二甲酸酐放入另一容器，加热熔化，然后倒入上述环氧树脂混合物中，迅速搅拌均匀。

使用时，高温下粘接固化2-3小时即可。

特点：强度高：抗剪强度26.5MPa，抗拉强度34MPa、耐热性、硬度和柔韧性较好。

环氧树脂的应用配方大全一、粘合剂 配方一： 6101#环氧树脂 100 691#甘油酯 20-60　铝粉 15-20 160℃/2h＋180℃/4h τ＞36.6MPa 配方二：酚醛-环氧胶 酚醛树脂 100 聚乙烯醇缩甲乙醛 80 6101#环氧树脂 30 2E4MZ 5 80℃/1h＋130℃/4h 压力0.05MPa τ=23.3-27.8MPa τ50℃=7.2-7.6MPa 配方三：H703胶 618# 100　环氧化聚丁二烯树脂20 650#聚酰胺20　600#双缩水甘油脂　10 咪唑（100目） 8 β-羟基乙二胺 8 压力0.07MPa，60℃/4h τ=30MPa τ100℃=19MPa二、浇铸 在电子电气中，街髦值缙 考⒋笮途 瞪璞福 美疵芊狻⒎莱⒐栌秃蚉VC薄钡取Ｓ没费跏髦 街保 胗猛涯＜粒缂谆 柘鸾骸膜等，浇铸过程中要消除气泡，①加热驱赶气泡；②轻口倾注浇铸料；③最佳方法是浇铸好树脂后进行减压脱气泡。

配方一： 6101#环氧树脂 100 聚壬二酸酐 20 纳迪克酸酐 50　 石英粉（＞270目） 200　苄基二甲胺 0.25 100℃/1h＋120℃/1h ＋150℃/2h＋180℃/4h＋200℃/6h δ抗弯=113.8MPa，δ抗压=194MPa tgδ=8.5×10-3， ε=3.9Ω体积=9.4×1015Ω.cm 配方二： 634#环氧树脂100 铝粉（100-200目）170　均苯四甲酸二酐21 顺丁烯二酸酐 19 130℃/4h＋160℃/12h＋180℃/12h δ抗冲0.53MPa δ抗压=300MPa三、玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。

环氧树脂灌封胶配方引言：环氧树脂灌封胶是一种常用的绝缘材料，广泛应用于电子元器件、电动机、变压器等领域。

本文将介绍环氧树脂灌封胶的配方及其应用。

一、环氧树脂灌封胶的组成环氧树脂灌封胶主要由环氧树脂、固化剂、填料和助剂组成。

1. 环氧树脂：环氧树脂是环氧灌封胶的主要基体材料，具有优异的电气绝缘性能和机械强度。

常用的环氧树脂有双酚A型和双酚F型，可以根据具体使用要求选择合适的环氧树脂。

2. 固化剂：固化剂是环氧树脂灌封胶的重要组成部分，它与环氧树脂发生反应，使其固化成为坚固的胶体。

常用的固化剂有胺类和酸酐类两种。

胺类固化剂反应速度较快，适用于常温固化；酸酐类固化剂反应速度较慢，适用于高温固化。

3. 填料：填料主要用于调节环氧树脂灌封胶的流动性和粘度，同时还可以增强材料的机械性能和导热性能。

常用的填料有二氧化硅、氧化铝等。

4. 助剂：助剂是环氧树脂灌封胶中的辅助性成分，可以改善材料的加工性能和抗老化性能。

常用的助剂有抗氧化剂、光稳定剂等。

二、环氧树脂灌封胶的配方设计环氧树脂灌封胶的配方设计需要考虑到具体的应用要求和工艺条件。

一般而言，配方的设计应包括以下几个方面：1. 确定环氧树脂和固化剂的比例：根据环氧树脂和固化剂的化学反应特性和要求的固化时间，确定合适的配比。

2. 选择填料类型和含量：根据要求的流动性、导热性和机械性能，选择合适的填料类型和含量。

3. 添加助剂：根据具体的应用要求，添加适量的助剂来改善材料的性能。

4. 混合过程：将环氧树脂、固化剂、填料和助剂按照一定的配方比例混合均匀。

三、环氧树脂灌封胶的应用环氧树脂灌封胶具有优异的绝缘性能、耐热性能和耐化学性能，广泛应用于电子元器件、电动机、变压器等领域。

1. 电子元器件的灌封：环氧树脂灌封胶可以对电子元器件进行灌封，保护其不受潮湿、污染和机械冲击的影响，提高其使用寿命和可靠性。

2. 电动机的灌封：环氧树脂灌封胶可以对电动机进行灌封，提高其绝缘性能和耐热性能，延长其使用寿命。
