反应釜中的安全阀与爆破片

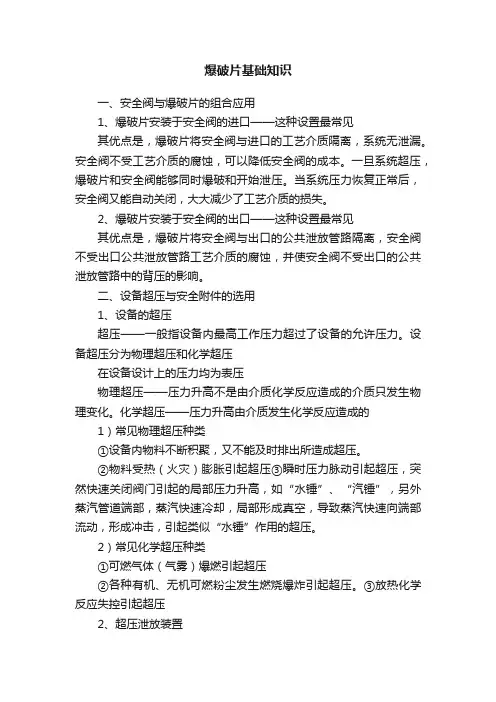

爆破片基础知识一、安全阀与爆破片的组合应用1、爆破片安装于安全阀的进口——这种设置最常见其优点是，爆破片将安全阀与进口的工艺介质隔离，系统无泄漏。

安全阀不受工艺介质的腐蚀，可以降低安全阀的成本。

一旦系统超压，爆破片和安全阀能够同时爆破和开始泄压。

当系统压力恢复正常后，安全阀又能自动关闭，大大减少了工艺介质的损失。

2、爆破片安装于安全阀的出口——这种设置最常见其优点是，爆破片将安全阀与出口的公共泄放管路隔离，安全阀不受出口公共泄放管路工艺介质的腐蚀，并使安全阀不受出口的公共泄放管路中的背压的影响。

二、设备超压与安全附件的选用1、设备的超压超压——一般指设备内最高工作压力超过了设备的允许压力。

设备超压分为物理超压和化学超压在设备设计上的压力均为表压物理超压——压力升高不是由介质化学反应造成的介质只发生物理变化。

化学超压——压力升高由介质发生化学反应造成的1）常见物理超压种类①设备内物料不断积聚，又不能及时排出所造成超压。

②物料受热（火灾）膨胀引起超压③瞬时压力脉动引起超压，突然快速关闭阀门引起的局部压力升高，如“水锤”、“汽锤”，另外蒸汽管道端部，蒸汽快速冷却，局部形成真空，导致蒸汽快速向端部流动，形成冲击，引起类似“水锤”作用的超压。

2）常见化学超压种类①可燃气体（气雾）爆燃引起超压②各种有机、无机可燃粉尘发生燃烧爆炸引起超压。

③放热化学反应失控引起超压2、超压泄放装置①安全泄放原理设备超压，设备上的安全附件立即动作，将超压介质及时泄放出去，以保护容器。

要求做到单位时间产生多少介质，泄放口也能在单位时间内泄放出去，做到单位时间泄压速率大于升压速率，确保设备内最大压力小于设备最大允许压力。

②超压泄放装置动作原理分为超压泄放和超温泄放两种常见超压泄放装置：有泄压阀和爆破片。

●爆破片工作原理设备内达到标定爆破压力时，爆破片瞬间爆破，泄放通道完全打开。

优点：①动作灵敏、准确、可靠、无泄漏。

②排放面积大小不限，适应面广（如高温、高压、真空、强腐蚀等）。

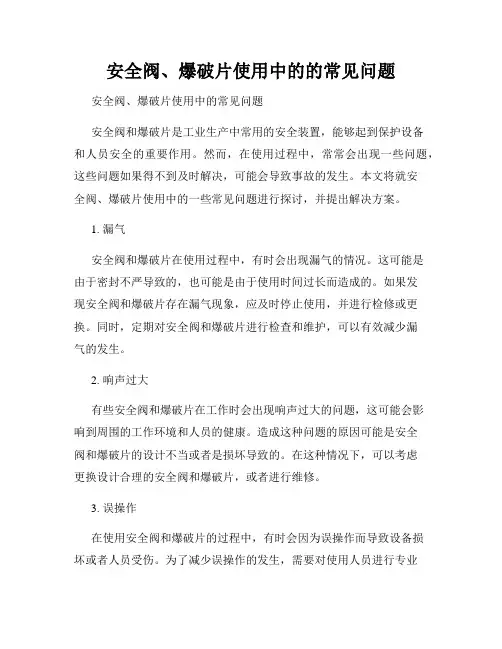

安全阀、爆破片使用中的的常见问题安全阀、爆破片使用中的常见问题安全阀和爆破片是工业生产中常用的安全装置，能够起到保护设备和人员安全的重要作用。

然而，在使用过程中，常常会出现一些问题，这些问题如果得不到及时解决，可能会导致事故的发生。

本文将就安全阀、爆破片使用中的一些常见问题进行探讨，并提出解决方案。

1. 漏气安全阀和爆破片在使用过程中，有时会出现漏气的情况。

这可能是由于密封不严导致的，也可能是由于使用时间过长而造成的。

如果发现安全阀和爆破片存在漏气现象，应及时停止使用，并进行检修或更换。

同时，定期对安全阀和爆破片进行检查和维护，可以有效减少漏气的发生。

2. 响声过大有些安全阀和爆破片在工作时会出现响声过大的问题，这可能会影响到周围的工作环境和人员的健康。

造成这种问题的原因可能是安全阀和爆破片的设计不当或者是损坏导致的。

在这种情况下，可以考虑更换设计合理的安全阀和爆破片，或者进行维修。

3. 误操作在使用安全阀和爆破片的过程中，有时会因为误操作而导致设备损坏或者人员受伤。

为了减少误操作的发生，需要对使用人员进行专业的培训和指导，确保他们能够正确操作安全阀和爆破片。

同时，还可以在安全阀和爆破片上设置标识和说明，提醒使用人员正确使用。

4. 预压不足安全阀和爆破片在使用前需要进行预压，以确保其正常工作。

如果预压不足，那么在遇到危险情况时可能无法及时发挥作用，造成事故。

因此，在使用安全阀和爆破片前，一定要确保预压充分，同时定期检查预压情况，确保其在正常范围内。

5. 漏油有些安全阀和爆破片会在工作时出现漏油的情况，这可能会造成环境污染和设备损坏。

发现安全阀和爆破片漏油时，应及时停止使用，并进行检修或更换。

同时，还要注意使用合适的润滑油，定期清洗安全阀和爆破片，以保持其良好的工作状态。

总的来说，安全阀和爆破片在工业生产中扮演着至关重要的角色，但在使用过程中可能会出现各种常见问题。

为了确保安全阀和爆破片的正常工作，需要定期检查、维护和及时发现并解决问题。

内容1. 安全阀、爆破片的特性比较2. 安全阀、爆破片的应用3. 相关标准、条例4. 中石化新安全规范简介安全阀特点压力泄放装置，排放高于规定部分的压力ý优点：能自动关闭，开启压力可调节，可重复使用á缺点：密封性差，开启滞后，易堵塞－不适用于高温，有毒，粘着，聚合，有颗粒介质，必须定期校验安全阀的分类按整体结构及加载机构分类：â重锤杠杆式（较少）â弹簧式（较多）â先导式（用的较少）重锤杠杆式b工作原理：杠杆原理b优点：结构简单载荷随阀瓣升高变化不大动作性能受高温影响小重锤杠杆式缺点：b结构笨重——特别是在高压设备上b对震动敏感——产生泄漏b密封性不好——泄漏较大b回座力低——≈70％的正常工作压力弹簧式（应用最广）b工作原理：弹力与系统压力平衡b优点：结构紧凑,灵敏度高方位不受限,对震动不敏感b缺点：载荷随阀瓣升高变化大性能动作受高温影响大先导式（使用很少）b工作原理：导阀（先开）＋主阀（后开）b优点：排放量很大b缺点：结构相当复杂（用于大型电站，水库）安全阀的选用b考虑因素：工艺条件、工作介质b一般情况：工作温度：200≤℃，≥200℃需散热装置（片）；≥450℃不适用b介质：污染（易燃、有毒、制冷剂等）物质必须保证密封安全阀的日常维护b保持阀清洁：无垢、无粘着、无锈蚀等b有泄漏时：不得以增加载荷方式减漏b必须定期检验及清洗、研磨、试验、调整b定义:在预定压力下打开，不可闭合的泄压装置平板形薄片安装在标准法兰之间.爆破压力不能精确预订.b保护下游管线但不准确b材料破裂压力不能可靠预测.BS&B在1931年制造的第一块商业爆破片.爆破片特点压力泄放装置，一定压力值时破裂,排放介质而泄压ý优点：密封性好无泄漏，破裂速度高滞后少，性能不受介质物性影响，适于高、低温工况á缺点：不能重复使用，质量不好时易疲劳而导致失效爆破片分类rupture diskb平面b拱面b拱面：按爆破片所受压力方向分为：反拱型——指向拱面曲率中心正供型——离开拱面曲率中心爆破片装置组成b爆破片b夹持器•专为爆破片设计的正确的夹持装置.•爆破片仅用于正确的夹持器中时才保证准确打开.什么是夹持器(安全头)?b爆破片的固定器.b爆破片和夹持器合称爆破片装置.b ASME标准将爆破片装置定义为:•受压部件•固定爆破片的部件.正供型特点b作用力：b拉应力（Tension load）b——离开拱面曲率中心正拱型爆破片举例B型金属爆破片正拱型爆破片举例b业内称为“单片金属”b1931获得专利b单片结构b材料的拉伸强度决定爆破压力b可用于气相或液相介质技术参数b尺寸•1/8英寸到44英寸(3.18 到1120mm)b压力•5 磅到100, 000磅b温度•-420°F 到1000°F （-251°C 到538°C ）第一块反拱型爆破片•RB-90–反拱型–工作压力是爆破压力的90%受压b压力作用于爆破片的凸面.•减小疲劳•允许系统运行到爆破压力的90%•爆破片和夹持器的接触面是平面正、反拱爆破片的主要区别应用举例b油/汽产品-连续（过程）b油/ 汽精炼-连续b石化产品-连续b聚合体（树脂）-连续、间歇b精细化工-连续的、间歇b制药-连续的、间歇b连续的过程通常使用爆破片以隔离安全阀油/ 汽产品b天然气b油/ 天然气b爆破片主要用于气体处理和运输天然气处理b气体原料（Raw gas）•甲烷•乙烷*•丙烷*•丁烷*•硫化氢*b一个工厂可以有50个爆破片和防爆板的位置以处理固体•主要用途–热交换器–聚合反应釜–分离器–挤压–除气–存储(防爆板)b选择爆破片型号时应考虑的问题•操作压力•介质•碎片b选择爆破片型号应考虑的问题•操作范围•碎片•介质•腐蚀•产物积累b厂房可能只有几个或许多反应釜b其它应用•原料储存•产物抽吸火炬（Flares）系统b在下述地方燃烧废气或毒气•石油精炼厂•石油和气体平台•化学工厂b系统内无气体或少量气体流动b 安全阀可能会被粘住或开启不够及时b 爆破片爆破，介质从安全阀旁流过–操作范围–背压–波动/跳动–腐蚀–碎片–更换速度è选择爆破片型号应考虑泵b 浆液和高粘度流体可被正位移泵移动。

反应釜使用注意事项及检修内容反应釜维护和修理保养1、拆、装螺母时必需对称、均匀用力，不准一次将一个螺母拧松或拧紧。

2、上、下轴连接后，下轴端若无固定，不得处于水平悬臂状态。

3、磁力驱动搅拌装置的进出水管不能堵折，出口水温度应掌控在60℃以下，水温过高可适当加大供水流速，但不能太大，严禁溢流口长时间出水。

以防止溢流口水流不及而使水套水位上升，锈蚀联轴节轴承或进入电机、减速机体内。

4、压力容器的紧要指标（设计压力、设计温度、高允许工作压力、介质等）均打在标牌上，严禁超范围使用。

因特别情况致使爆破片爆破，则需适时更换爆破片。

5、压力容器内存在压力时，不准进行任何修理、拆卸和紧固工作。

6、运行中如发觉异常声音，要停车检查，适时排出故障，不可带病运行，以防加重搅拌器内关键部件损坏程度。

必要时适时与我公司。

7、压力容器长期不用时，确定要先保养一次并擦拭干净；配有电控箱的，电控箱必需切断电源（拔下电源插头），遮盖好放在通风干燥处。

8、严禁电机设置在高转速上，直接开关电源，防止烧毁电器元件。

通过变频器进行调速转速时，变频器设定频率小不得低于20Hz，防止变频器损坏或者由于电机风扇转速太慢，散热差，烧毁电机。

9、配有加热装置时，通常接受PID方式掌控,假如加热温度过冲较高，可以调整温控仪参数，掌控加热电压进行加热。

10、内部配有四氟内衬的反应釜，使用温度不得超过180℃。

11、介质为纯氧的时候，釜内各部件严禁附着油、脂或易燃、易爆物。

12、定期检查各密封部件的紧固件是否松动，并予以紧固。

13、试验室用反应釜，正常使用条件下应进行定期保养（建议单班作业每三个月一次），保养内容包括：清洗阀门、釜盖各孔，检查釜体内腔，轴承加油，紧固螺栓，检查接地线等。

14、对于配有磁力驱动搅拌装置的反应釜，应重点对搅拌器上、下轴承进行润滑维护。

磁驱系统出厂前，上、下轴承均已使用注满“高温润滑脂”。

运行不超过72小时注油一次。

加注润滑油时，必需在釜内卸压后，才允许打开盖帽，使用油枪及专用注油接头加注“高温润滑脂”，每次注油量约为15～20g（注：润滑脂工作温度300℃）。

反应釜的安全知识反应釜是一种常见的工业设备，用于进行化学反应、合成和加工等工艺过程。

由于反应釜操作涉及到高温、高压、易燃、易爆等危险因素，因此安全知识对操作人员至关重要。

下面将从设计、操作、维护和应急处理等方面，详细介绍反应釜的安全知识。

一、反应釜的设计安全1. 材料选择：反应釜应选用适合工艺要求的耐腐材料，对于需要高温高压操作的反应釜尤其需要选择高强度、耐高温、抗腐蚀的材料。

2. 结构设计：反应釜的结构设计应考虑安全性和稳定性，应具备足够的强度和刚度，避免发生变形、破裂等事故。

3. 安全附件：反应釜应配备安全附件，如温度、压力传感器、安全阀、爆破片等，以便能够及时感知和处理异常情况。

4. 防爆措施：对于易燃易爆的反应物质，应采取相应的防爆措施，如使用防爆电机、防爆启闭装置等，确保安全操作。

二、反应釜的操作安全1. 了解工艺：在操作反应釜之前，必须对所涉及的工艺过程有清晰的了解，并掌握相关的安全技术要求和操作规程。

2. 个人防护：在操作反应釜时，操作人员应正确佩戴防护设备，如防护眼镜、耐高温手套、耐酸碱服装等，防止化学品溅入眼睛、皮肤等部位。

3. 物料投料：投料前应检查反应釜和物料是否符合工艺要求，避免杂质和异物进入反应釜。

4. 温度控制：根据工艺要求，调整反应釜的加热和冷却参数，确保温度在安全范围内，避免发生过热、过压等情况。

5. 压力控制：根据工艺要求，正确设置和调整反应釜的压力，确保压力在安全范围内，避免发生爆破、泄漏等事故。

6. 混合搅拌：在混合搅拌反应物料时，应控制转速和搅拌力度，防止因搅拌过强引发反应釜的变形、破裂等安全事故。

7. 操作注意：操作人员应随时留意操作过程中出现的异常情况，并及时采取措施，如停机检修、报警处理等，确保操作的安全性。

三、反应釜的维护与检修安全1. 定期检查：定期对反应釜进行检查，包括设备的外观、连接部位、安全附件等，发现问题及时进行维修和更换。

2. 清洗维护：在使用反应釜后，应及时清洗设备内部，去除残留物，防止物料的腐蚀和污染。

安全阀一、安全阀的使用原理及功能：安全阀是根据压力系统的工作压力自动启闭，防止设备和容器内因为压力过高而爆炸（包括物理爆炸和化学爆炸）。

一般安装于封闭系统的设备或管路上保护系统安全。

当设备或管道内压力超过安全阀设定压力时，自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。

二、安全阀的作用：安全阀在系统中起安全保护作用。

当系统压力超过规定值时，安全阀打开，将系统中的一部分气体/流体排入大气/管道外，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

三、安全阀型号的编制：包括阀体材料代号公称压力代号，阀座密封面材料代号，结构形式代号，连接形式代号和类型代号。

四、安全阀的分类（一）按结构分1.重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。

根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。

2.弹簧微启式安全阀弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。

螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启(整定)压力。

弹簧微启式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。

这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。

这对安全阀的迅速开启是不利的。

另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。

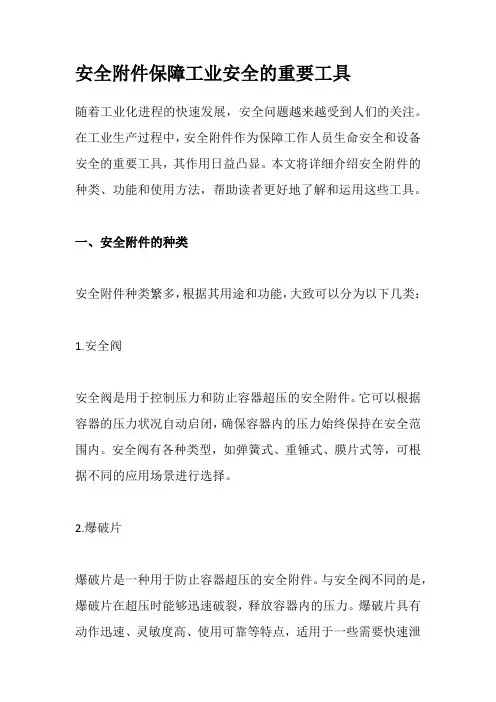

安全附件保障工业安全的重要工具随着工业化进程的快速发展，安全问题越来越受到人们的关注。

在工业生产过程中，安全附件作为保障工作人员生命安全和设备安全的重要工具，其作用日益凸显。

本文将详细介绍安全附件的种类、功能和使用方法，帮助读者更好地了解和运用这些工具。

一、安全附件的种类安全附件种类繁多，根据其用途和功能，大致可以分为以下几类：1.安全阀安全阀是用于控制压力和防止容器超压的安全附件。

它可以根据容器的压力状况自动启闭，确保容器内的压力始终保持在安全范围内。

安全阀有各种类型，如弹簧式、重锤式、膜片式等，可根据不同的应用场景进行选择。

2.爆破片爆破片是一种用于防止容器超压的安全附件。

与安全阀不同的是，爆破片在超压时能够迅速破裂，释放容器内的压力。

爆破片具有动作迅速、灵敏度高、使用可靠等特点，适用于一些需要快速泄压的场合。

3.紧急切断阀紧急切断阀是一种用于控制工业管道的安全附件。

在发生泄漏或其他紧急情况时，紧急切断阀能够迅速关闭，切断物料流动，防止事故扩大。

紧急切断阀可分为电动式、气动式、液动式等多种类型，可根据实际需求进行选择。

4.安全联锁装置安全联锁装置是一种通过物理或电子手段实现安全控制的装置。

它能够根据工艺流程和设备运行状态进行自动控制，确保设备在特定条件下不会出现危险。

安全联锁装置可应用于各种工业设备和系统中，如化工、石油、机械等。

5.漏电保护器漏电保护器是一种用于防止触电事故的安全附件。

当设备或线路出现漏电时，漏电保护器能够迅速切断电源，保护操作人员免受电击伤害。

漏电保护器可分为接触器式、继电器式、开关式等多种类型，应选择适合应用场景的产品。

6.防爆设备防爆设备是一种能够在易燃易爆环境下安全运行的设备。

它采用特殊的结构和材料，能够有效防止爆炸和火灾事故的发生。

在选择和使用防爆设备时，需注意其适用范围和认证标准，以确保安全可靠。

7.个人防护装备个人防护装备是用于保护工作人员免受职业危害的安全附件。

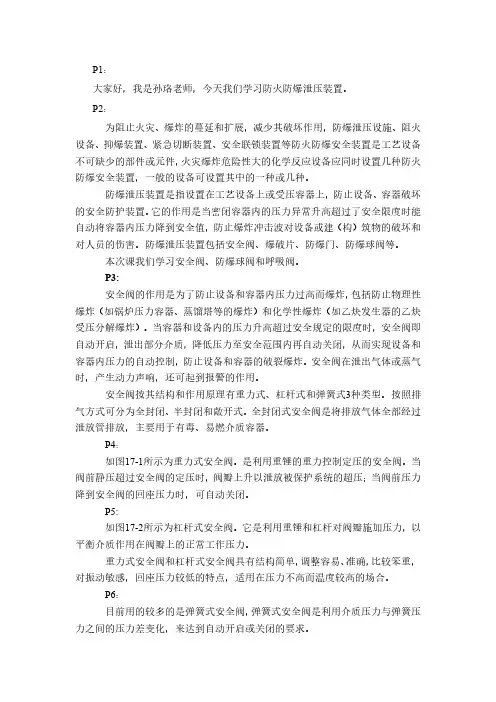

P1：大家好，我是孙珞老师，今天我们学习防火防爆泄压装置。

P2：为阻止火灾、爆炸的蔓延和扩展，减少其破坏作用，防爆泄压设施、阻火设备、抑爆装置、紧急切断装置、安全联锁装置等防火防爆安全装置是工艺设备不可缺少的部件或元件，火灾爆炸危险性大的化学反应设备应同时设置几种防火防爆安全装置，一般的设备可设置其中的一种或几种。

防爆泄压装置是指设置在工艺设备上或受压容器上，防止设备、容器破坏的安全防护装置。

它的作用是当密闭容器内的压力异常升高超过了安全限度时能自动将容器内压力降到安全值，防止爆炸冲击波对设备或建（构）筑物的破坏和对人员的伤害。

防爆泄压装置包括安全阀、爆破片、防爆门、防爆球阀等。

本次课我们学习安全阀、防爆球阀和呼吸阀。

P3:安全阀的作用是为了防止设备和容器内压力过高而爆炸，包括防止物理性爆炸（如锅炉压力容器、蒸馏塔等的爆炸）和化学性爆炸（如乙炔发生器的乙炔受压分解爆炸）。

当容器和设备内的压力升高超过安全规定的限度时，安全阀即自动开启，泄出部分介质，降低压力至安全范围内再自动关闭，从而实现设备和容器内压力的自动控制，防止设备和容器的破裂爆炸。

安全阀在泄出气体或蒸气时，产生动力声响，还可起到报警的作用。

安全阀按其结构和作用原理有重力式、杠杆式和弹簧式3种类型。

按照排气方式可分为全封闭、半封闭和敞开式。

全封闭式安全阀是将排放气体全部经过泄放管排放，主要用于有毒、易燃介质容器。

P4：如图17-1所示为重力式安全阀。

是利用重锤的重力控制定压的安全阀。

当阀前静压超过安全阀的定压时，阀瓣上升以泄放被保护系统的超压；当阀前压力降到安全阀的回座压力时，可自动关闭。

P5:如图17-2所示为杠杆式安全阀。

它是利用重锤和杠杆对阀瓣施加压力，以平衡介质作用在阀瓣上的正常工作压力。

重力式安全阀和杠杆式安全阀具有结构简单，调整容易、准确，比较笨重，对振动敏感，回座压力较低的特点，适用在压力不高而温度较高的场合。

P6：目前用的较多的是弹簧式安全阀，弹簧式安全阀是利用介质压力与弹簧压力之间的压力差变化，来达到自动开启或关闭的要求。

爆破片和安全阀串联组合应用浅谈唐亮陆杨敦文杰（信息产业电子第十一设计研究院科技工程股份有限公司成都６１００２１）摘要：爆破片与安全阀都是压力容器和管道的重要超压保护装置，但使用时两者均具有一定局限性，特定条件下需要综合它们各自的优点，将爆破片与安全阀串联组合使用。

本文讨论了爆破片与安全阀串联使用的优点，以及设计使用时需注意相关要求。

关键词：安全阀；爆破片；串联组合装置超压保护装置在保证压力容器及管道安全运行方面起着非常重要的作用，其中爆破片与安全阀是重要的超压保护装置。

通常情况下，爆破片或安全阀会单独使用，而在某些特殊情况下，就需要将二者串联组合使用，综合它们的优点，达到保护目的。

一、爆破片的特点爆破片是压力容器、管道的重要超压保护装置。

它能在标定的温度和压力下爆破，超压时泄放压力，保障安全。

装置由爆破片和夹持器两部分组成。

爆破片安全装置具有结构简单、灵敏、快速精确、无泄漏、泄放能力强等优点，能够在粘稠、高温、低温、腐蚀的环境下可靠地工作，另外还是超高压容器的理想安全装置。

但爆破片的应用也有它的局限性，爆破后不能复原，必须停车更换爆破片；另外爆破片动作后会泄放大量的物料介质，对原料产品无法回收，造成经济损失巨大，倘若物料为有毒有害的介质，大量泄放后会对环境造成重大污染。

二、安全阀的特点安全阀是启闭件，阀瓣受外力作用（如重力或弹力）处于常闭状态，当设备和管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。

安全阀属于自动阀类，主要用于压力容器和管道上，超压时泄放压力，保护设备和管道。

安全阀显著的优点是超压时只泄放部分的介质，并能引入泄放管道，存储到储罐，这样就避免了物料的损失，即使安全阀起跳频繁，也能立即恢复正常状态。

但它的缺点亦是显而易见的：（１）因阀瓣超压后频繁启闭，或者受物料腐蚀，磨损，密封性相对较差，容易泄露；（２）由于自身结构的影响，超压泄放会有滞后现象，不能满足快速泄压的要求；（３）如物料粘度较大、易聚合或有含有固体或结晶体，阀瓣极易被堵塞，导致安全阀失效；（４）物料的性质及安全阀复杂的结构使得制造成本较高。

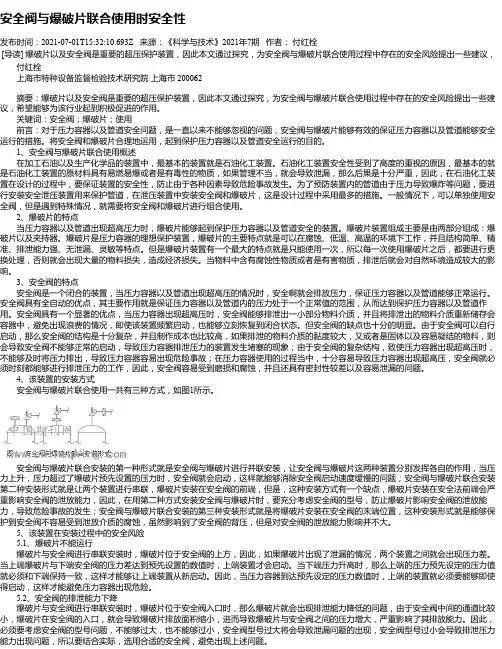

安全阀与爆破片联合使用时安全性发布时间：2021-07-01T15:32:10.693Z 来源：《科学与技术》2021年7期作者：付红栓[导读] 爆破片以及安全阀是重要的超压保护装置，因此本文通过探究，为安全阀与爆破片联合使用过程中存在的安全风险提出一些建议，付红栓上海市特种设备监督检验技术研究院上海市 200062摘要：爆破片以及安全阀是重要的超压保护装置，因此本文通过探究，为安全阀与爆破片联合使用过程中存在的安全风险提出一些建议，希望能够为该行业起到积极促进的作用。

关键词：安全阀；爆破片；使用前言：对于压力容器以及管道安全问题，是一直以来不能够忽视的问题，安全阀与爆破片能够有效的保证压力容器以及管道能够安全运行的措施。

将安全阀和爆破片合理地运用，起到保护压力容器以及管道安全运行的目的。

1、安全阀与爆破片联合使用概述在加工石油以及生产化学品的装置中，最基本的装置就是石油化工装置。

石油化工装置安全性受到了高度的重视的原因，最基本的就是石油化工装置的原材料具有易燃易爆或者是有毒性的物质，如果管理不当，就会导致泄漏，那么后果是十分严重，因此，在石油化工装置在设计的过程中，要保证装置的安全性，防止由于各种因素导致危险事故发生。

为了预防装置内的管道由于压力导致爆炸等问题，要进行安装安全泄压装置用来保护管道，在泄压装置中安装安全阀和爆破片，这是设计过程中采用最多的措施。

一般情况下，可以单独使用安全阀，但是遇到特殊情况，就需要将安全阀和爆破片进行组合使用。

2、爆破片的特点当压力容器以及管道出现超高压力时，爆破片能够起到保护压力容器以及管道安全的装置。

爆破片装置组成主要是由两部分组成：爆破片以及夹持器。

爆破片是压力容器的理想保护装置，爆破片的主要特点就是可以在腐蚀、低温、高温的环境下工作，并且结构简单、精准、排泄能力强、无泄漏、灵敏等特点。

但是爆破片装置有一个最大的特点就是只能使用一次，所以每一次使用爆破片之后，都要进行更换处理，否则就会出现大量的物料损失，造成经济损失。

化工公司反映釜旳安全控制措施化工生产公司有若干个重要生产车间和多种辅助车间，拥有反映釜和精馏塔若干台套。

从整体上看，设备多，贮罐多，管网纵横密布；从构造上看，整个生产系统是由若干个生产单元组合而成。

每个生产单元又是以一台或多台反映釜、冷凝器与精馏塔组合而成。

本文重点讨论单元系统中反映釜在操作过程中旳安全技术措施，以液体物料输送和放热反映旳一台常压反映釜和一种冷凝器作为最简朴旳操作单元，分析其也许产生旳危险有害因素，制定相应旳安全防备措施及突发事件旳应急措施。

一、重要危险有害因素分析：1、投料失误：进料速度过快、进料配比失控或进料顺序错误，均有也许产生迅速放热反映，如果冷却不能同步，形成热量积聚，导致物料局部受热分解，形成物料迅速反映并产生大量危害气体发生爆炸事故。

2、管道泄漏：进料时,对于常压反映，如果放空管未打开，此时用泵向釜内输送液体物料时，釜内易形成正压，易引起物料管连接处崩裂，物料外泄导致人身伤害旳灼伤事故。

卸料时,如果釜内物料在没有冷却到规定温度时（一般规定是50℃如下）卸料，较高温度旳物料容易变质且易引起物料溅落而烫伤操作人员。

3、升温过快：釜内物料由于加热速度过快，冷却速率低，冷凝效果差，均有也许引起物料沸腾，形成汽液相混合体，产生压力，从放空管、汽相管等单薄环节和安全阀、爆破片等卸压系统实行卸压冲料。

如果冲料不能达到迅速卸压旳郊果，则也许引起釜体爆炸事故旳发生。

4、维修动火：在釜内物料反映过程中如果在没有采用有效防备措施旳状况下实行电焊、气割维修作业，或紧固螺栓、铁器撞击敲打产生火花，一旦遇到易燃易爆旳泄漏物料就也许引起火灾爆炸事故。

二、安全技术对策措施：1、加热控制措施：对于反映温度在100℃如下旳物料加热系统，可采用蒸汽和热水分段加热，在保证物料不因局部过热浮现变质旳状况下，先用蒸汽中速加热到60℃左右，以提高生产效率，再用100℃沸腾水循环传热，缓慢升温到工艺规定旳温度并保温反映。

浅谈爆破片与安全阀串联组合泄放特性摘要：在工业生产方面，单独使用爆破片和安全阀是非常普遍的，工业生产环境需要爆破片和安全阀的组合，提高爆破片性能。

本文对爆破片与安全阀的串联组合的泄放性能展开了研究。

首先简要分析了爆破片和安全阀的排放特性，总结了国内相关研究，比较分析了爆破片与安全阀串联组合的泄放特性，解析了影响爆破片与安全阀串联组合的放出特性的因子，旨在进一步提升工业生产安全。

关键词：爆破片；安全阀；串联组合；泄放特性爆破片和安全阀是非常常见的过压安全保护装置。

过压保护设备的设计聚焦于确定保护设备的泄放系统，以便精确计算泄放口径。

爆破片和安全阀可以分别在系列中使用，其中一个可以分开使用。

但是，在串联使用爆破片和安全阀的情况下，选择泄放系数是很困难的。

在实际工业生产中，几乎所有的情况下，都必须将爆破片和安全阀串联组合。

因此，为了更好地选择泄放系数，有必要研究爆破片与安全阀串联组合的泄放特性。

1 爆破片和安全阀的泄放特性分析1.1 爆破片的泄放特性分析爆破片是压力容器和管道的重要超压保护装置，爆破片在特定压力和温度下爆破达到泄放压力、保障压力容器或管道的安全。

爆破片具有的结构简单、灵敏度和精确度高的优点，具有极强的泄放能力。

爆破片对运行环境的适应性能也较高，可在高低温及腐蚀环境下可靠运行，是压力容器或管道可靠的保护装置。

爆破片也具有一定的缺点，如无法复原，使用后需更换爆破片；爆破片使用后可能引起物料介质泄漏，造成巨大的浪费。

如物料为有毒物质，可对环境和人员产生危害。

1.2 安全阀的泄放特性分析安全阀属于启闭件，在压力正常情况下，安全阀阀瓣在外力作用下处于闭合状态，当设备或管道内压力超过安全值，安全阀则自动开启，通过向系统外排放介质达到降压效果。

安全阀泄放特性的优点在于设备或管道内物料超压后只泄放部分物料，可减少物料损失。

同时安被泄放的物料可经泄放管道进入储罐，避免物料浪费。

安全阀的灵活性高，在频繁起跳的情况下也能快速恢复正常状态。

化工企业超压泄放类安全附件知识简介超压在化工企业生产过程中，会经常出现超温超压的情况，对生产过程中当容器或系统内介质的压力超过规定压力时，该装置会自动泄放部分或全部气体。

称为超压泄放类安全附件。

一、安全阀安全阀是一种自动阀门，能够不借助任何外力而又利用介质本身的力来排除一定额定数量的流体，以防止系统内压力超过预定的安全值，当压力恢复正常后，再自行关闭并阻止介质继续流出。

二、爆破片爆破片又称防爆膜，是一种断裂破坏型的一次性使用的安全泄压装置,用来装设在那些不适宜装设安全阀的压力容器上，当容器内的压力超过设定压力值时，自行爆破，使容器内的气体经爆破片断裂后形成的流出口向外排出。

避免容器本体发生爆炸。

应用范围：1、压力容器或管道内的工作介质具有粘性或易于结晶、聚合，容易将安全阀阀瓣和和底座黏住或堵塞安全阀的场所。

2、压力容器内的物料化学反应可能使容器内压力瞬间急剧上升安全阀不能及时打开泄压的场所。

3、压力容器或管道内的工作介质为剧毒气体或昂贵气体，用安全阀可能会存在泄漏导致环境污染和浪费的场所。

4、压力容器和压力管道要求全部泄放或全部泄放时毫无阻碍的场所。

三、易熔塞利用装置内的低熔点合金在较高的温度下即熔化、打开通道使气体从原来填充的易熔合金的孔中排出来泄放压力，其特点是结构简单，更换容易，由熔化温度而确定的动作压力较易控制。

一般用于气体压力不大，完全由温度的高低来确定的容器。

如低压液化气氯气钢瓶上的易熔塞的熔化温度为65℃o此三种安全装置比较，安全阀开启排放过高压力后可自行关闭，容器和装置可以继续使用，而爆破片、易熔塞排放过高压力后不能继续使用，容器和装置也得停止运行。

在选择安全阀和易熔塞时要考虑安全排放量，爆破片要考虑到泄放面积、厚度的计算等。

比较安全阀、爆破片、易熔塞、放空管工作过程及特点安全阀的简称，它是用来防止压力突然变化而发生泄漏。

通过介质的压力变化而改变介质的流动方向和速度，从而达到防止设备损坏和泄露事故发生的目的。

安全阀广泛应用于石油、化工、医药、食品等工业领域，在设备故障中有重要作用。

因此掌握各系统的使用情况和故障现象，对其维修非常重要。

一般情况下，根据其工作过程及特点可将安全阀分为如下几种：(1)爆破片：是一种用来防止压缩机内气体流动不畅或泄漏的装置；(2)易熔塞：是根据高压容器中减压阀和放气闸同时作用而制成的阀门。

一、爆破片它的主要工作原理是：当压缩机内的气体遇到爆破片后产生高压电弧并通过导体腔内的电极作用于压缩机的金属机壳上（见图1-4),产生电弧并引燃导体腔内的气体产生火焰而爆炸。

爆破片一般是利用介质在膨胀时所产生的巨大吸力将其吸起，然后将其压碎而释放以达到关闭压缩机气体之目的。

该装置在压缩机运转时，高压气体经过导体腔后，首先进入高压电极后受高温电弧作用而激发电弧，接着由高电压的直流电源提供高电压电火花将电极间的电荷吸引而释放出火花释放大量电火花以达到关闭压缩机气体之目的。

因此气体通过爆破片时所形成的压力差会迫使气体迅速膨胀而使压缩机气体泄漏。

如果爆破片能在容器内正常使用的话，可以避免气体泄漏造成设备损坏或事故；如果爆破片因容器泄漏导致损坏或事故的发生无法控制时，则必须在容器表面装有爆破片来进行阻止介质泄漏（见图1-5)。

由于爆破片具有较高的强度、刚度、抗冲击能力以及足够的容积（一般体积比压力高1~2倍）以及与其他阀门组合使用不会产生泄露事故，所以比较适用于易燃易爆介质而不能用来制氧或制氢介质的压缩机设备上使用。

二、易熔塞它具有安全、可靠等优点。

易熔塞按起动形式分为：机械式和电动式两种。

机械式易熔塞是依靠高压容器中的减压阀和放气闸同时作用时产生的巨大的推力和压力作用及易烧塞对容器的损伤，从而防止容器破裂的一种安全阀。

安全阀与爆破片的正确使用方法全文共四篇示例，供读者参考第一篇示例：安全阀与爆破片是生产、工艺、制造等行业中常用的安全装置，其作用是在系统内部压力超过设定值时，释放压力以保护设备和工人的安全。

正确使用安全阀与爆破片对于保障生产安全、减少事故发生具有重要意义。

下面就详细介绍一下安全阀与爆破片的正确使用方法。

一、安全阀的正确使用方法1. 熟悉安全阀的工作原理和性能参数：在使用安全阀之前，首先要了解安全阀的工作原理和性能参数。

安全阀是一种压力释放装置，通过调节弹簧预加载力来实现压力释放。

不同型号的安全阀适用于不同的压力范围和介质，因此在选择和安装安全阀时需要根据实际情况进行选择。

2. 定期检查和维护安全阀：安全阀是一种安全装置，需要定期检查和维护以确保其正常运行。

定期检查安全阀的密封性能、调节性能和开启压力等参数，发现问题及时进行处理或更换。

同时要确保安全阀的通风口没有被堵塞，以保证安全阀的正常工作。

3. 调整安全阀的开启压力：安全阀的开启压力是根据系统的工作压力来设置的，一般设定为系统工作压力的1.1-1.2倍。

在调整安全阀的开启压力时，需要根据系统压力以及安全阀的性能参数来确定合适的值。

过高或过低的开启压力会导致安全阀的性能下降，影响其正常工作。

4. 防止安全阀的过载和过压：安全阀是一种过载保护装置，主要用于防止系统内部压力超过设定值而导致爆炸或泄漏。

在实际使用过程中要避免系统的过载和过压现象，保证系统内部压力在安全范围内。

1. 确保爆破片安装正确：爆破片是一种防爆装置，一般安装在容器或管道的侧壁上。

在安装爆破片时，要确保其安装位置正确，安装牢固，以免因为安装不当而导致爆炸事故发生。

2. 定期检查和更换爆破片：爆破片是一种易损件，需要定期检查和更换以确保其正常工作。

定期检查爆破片的损坏程度和性能参数，发现问题及时更换或修理。

同时要留意爆破片的保护膜是否完好，如果破损失效，应及时更换。

4. 避免爆破片的误操作和损坏：在实际使用过程中，要避免对爆破片进行误操作或损坏，以免导致系统内部压力无法正常释放而造成事故。
