八段数码管

标签：八段数码管发光二极管共阳极限流电阻

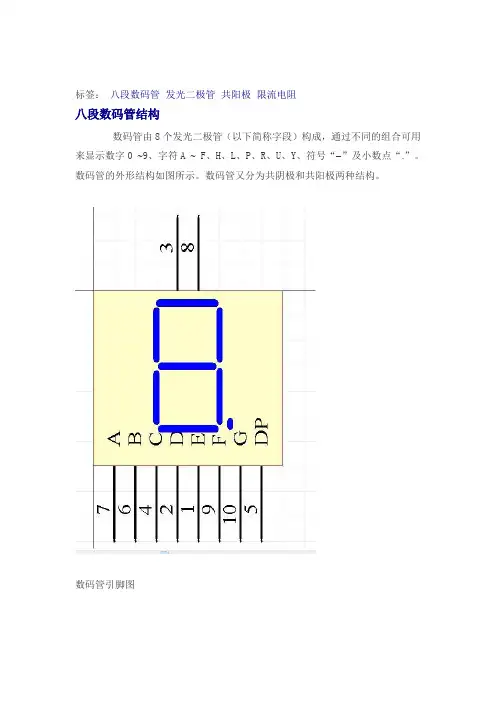

八段数码管结构
数码管由8个发光二极管（以下简称字段）构成，通过不同的组合可用来显示数字0 ~9、字符A ~ F、H、L、P、R、U、Y、符号“-”及小数点“.”。

数码管的外形结构如图所示。

数码管又分为共阴极和共阳极两种结构。

数码管引脚图
数码管工作原理：
共阳极数码管的8个发光二极管的阳极（二极管正端）连接在一起。

通常，公共阳极接高电平（一般接电源），其它管脚接段驱动电路输出端。

当某段驱动电路的输出端为低电平时，则该端所连接的字段导通并点亮。

根据发光字段的不同组合可显示出各种数字或字符。

此时，要求段驱动电路能吸收额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。

共阴极数码管的8个发光二极管的阴极（二极管负端）连接在一起。

通常，公共阴极接低电平（一般接地），其它管脚接段驱动电路输出端。

当某段驱动电路的输出端为高电平时，则该端所连接的字段导通并点亮，根据发光字段的不同组合可显示出各种数字或字符。

此时，要求段驱动电路能提供额定的段导通电流，还需根据外接电源及额定段导通电流来确定相应的限流电阻。

系统分类: 模拟技术 | 用户分类: 无分类 | 来源: 原创 | 【推荐给朋
友】 | 【添加到收藏夹】。

8段数码管属于LED发光器件的一种。

LED发光器件一般常用的有两类：数码管和点阵。

8段数码管又称为8字型数码管，分为8段：A、B、C、D、E、F、G、P。

其中P为小数点。

数码管常用的有10根管脚，每一段有一根管脚，另外两根管脚为一个数码管的公共端COM，两根之间相互连通，如图所示：
图一 LED的管脚和电路原理
从电路上，数码管又可分为共阴和共阳两种。

数码管的公共端就是”位“选端。

共阴极的数码管公共端接地(叫做“位”选端)，段选端高电平有效，
共阳级公共端（位选端）接+5V电源，段选端低电平有效。

位选端的意思就是只有这一端选通的时候才能给段选端赋不同的值。

比如说对共阴级的数码管，只有先给位选端（也就是共阴级）一个低电平时，才能给段选端（阳级）赋不同的码（高电平有效），才能在数码管上显示不同的数字。

中断中的下降沿的产生方法：（例如，在外部中断0下的产生方法）一端接P3.2（外部中断0），另外一端快速接一下地（接地就相当于是产生一个低电平），就可以产生一个下降沿了。

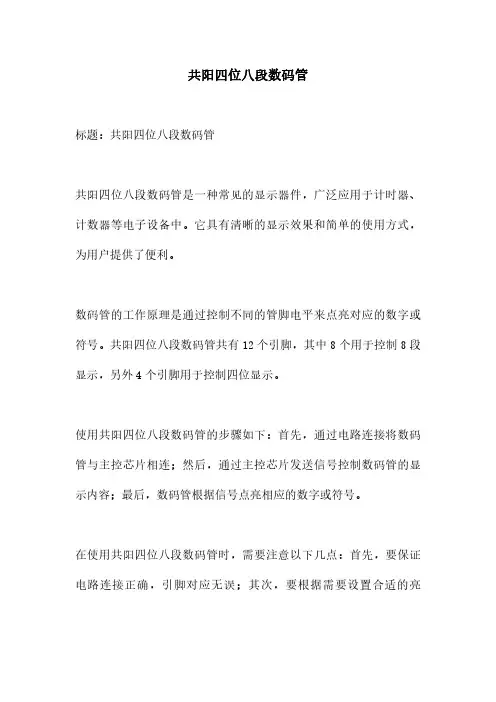

共阳四位八段数码管
标题：共阳四位八段数码管
共阳四位八段数码管是一种常见的显示器件，广泛应用于计时器、计数器等电子设备中。

它具有清晰的显示效果和简单的使用方式，为用户提供了便利。

数码管的工作原理是通过控制不同的管脚电平来点亮对应的数字或符号。

共阳四位八段数码管共有12个引脚，其中8个用于控制8段显示，另外4个引脚用于控制四位显示。

使用共阳四位八段数码管的步骤如下：首先，通过电路连接将数码管与主控芯片相连；然后，通过主控芯片发送信号控制数码管的显示内容；最后，数码管根据信号点亮相应的数字或符号。

在使用共阳四位八段数码管时，需要注意以下几点：首先，要保证电路连接正确，引脚对应无误；其次，要根据需要设置合适的亮
度，以便在不同环境下清晰可见；此外，要注意避免过高的电流和过高的温度，以防止数码管损坏。

总结起来，共阳四位八段数码管是一种常用的显示器件，具有清晰的显示效果和简单的使用方式。

在使用时要注意正确的连接和设置适当的亮度，以确保正常运行。

通过合理使用和维护，共阳四位八段数码管能够为用户提供稳定可靠的显示功能。

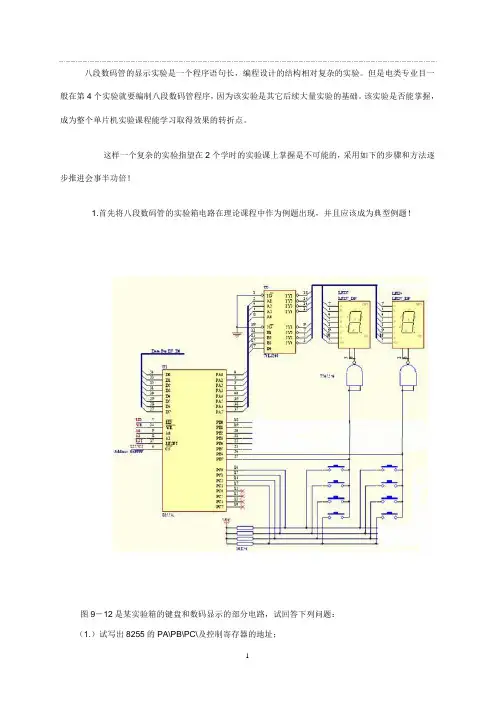

八段数码管的显示实验是一个程序语句长，编程设计的结构相对复杂的实验。

但是电类专业目一般在第4个实验就要编制八段数码管程序，因为该实验是其它后续大量实验的基础。

该实验是否能掌握，成为整个单片机实验课程能学习取得效果的转折点。

这样一个复杂的实验指望在2个学时的实验课上掌握是不可能的，采用如下的步骤和方法逐步推进会事半功倍！1.首先将八段数码管的实验箱电路在理论课程中作为例题出现，并且应该成为典型例题！图9－12是某实验箱的键盘和数码显示的部分电路，试回答下列问题：（1.）试写出8255的PA\PB\PC\及控制寄存器的地址；（2.）设置8255的控制寄存器，并初始化8255（88H）；（3.）试写出键盘扫描程序一般应具有的功能；（4.）试编写在两位数码管上显示数字20编程思路（2段码为A4；0段选码为C0）；（5）.试写出用手按下键盘后，在八段数码管上显示对应键值的思路。

2. 实验课程内容必须分解2.1 首先完成能够在数码管上显示一个字符2.2 其次要求在数码管上能显示两个字符，动态显示2.3 最后要求在数码管上轮流显示0~F.3.教师应该提供2.1实验的参考程序作为引导，否则实践证明2个学时后编程程序的不超过10％4.附件 2.1程序cs8255 equ 0ffffh ;8255命令控制口outseg equ 0fffch ;字形控制口outbit equ 0fffdh ;字位/键扫控制口LEDBuf equ 60h ;显示缓冲Num equ 70h ;显示的数据DelayT equ 75h ;延迟参数org 0mov dptr,#CS8255mov a,#88h ;命令字：A,B口输出movx @dptr,a ;8255初始化FillBuf: mov a,#00hanl a,#0fhmov dptr,#LEDMapmovc a,@a+dptr ;数字转换成显示码mov @r0,a ;显示在码填入显示缓冲mov r2,#10000000b;从左边开始显示Loop:mov dptr,#OUTBITclr amovx @dptr,a ;关所有八段管mov a,@r0mov dptr,#OUTSEGmovx @dptr,amov dptr,#OUTBITmov a,r2movx @dptr,a ;显示一位八段管sjmp $LedMap: db 0c0h,0f9h,0a4h,0b0h,099h,092h,082h,0f8h ;八段管显示码db 080h,090h,088h,083h,0c6h,0a1h,086h,08ehend。

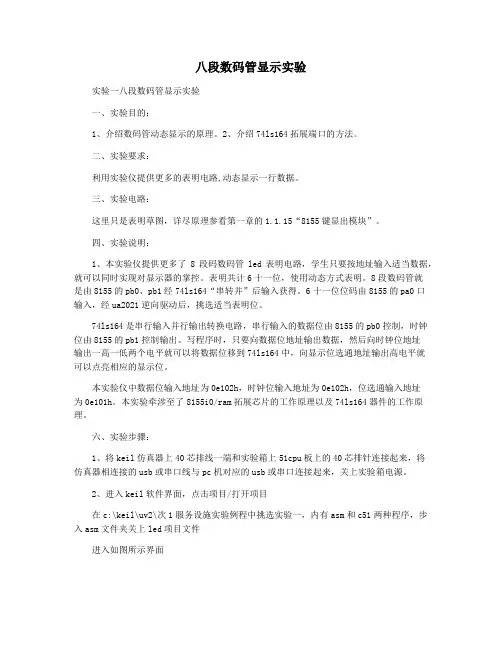

八段数码管显示实验实验一八段数码管显示实验一、实验目的：1、介绍数码管动态显示的原理。

2、介绍74ls164拓展端口的方法。

二、实验要求：利用实验仪提供更多的表明电路,动态显示一行数据。

三、实验电路：这里只是表明草图，详尽原理参看第一章的1.1.15“8155键显出模块”。

四、实验说明：1、本实验仪提供更多了8段码数码管led表明电路，学生只要按地址输入适当数据，就可以同时实现对显示器的掌控。

表明共计6十一位，使用动态方式表明。

8段数码管就是由8155的pb0、pb1经74ls164“串转并”后输入获得。

6十一位位码由8155的pa0口输入，经ua2021逆向驱动后，挑选适当表明位。

74ls164是串行输入并行输出转换电路，串行输入的数据位由8155的pb0控制，时钟位由8155的pb1控制输出。

写程序时，只要向数据位地址输出数据，然后向时钟位地址输出一高一低两个电平就可以将数据位移到74ls164中，向显示位选通地址输出高电平就可以点亮相应的显示位。

本实验仪中数据位输入地址为0e102h，时钟位输入地址为0e102h，位选通输入地址为0e101h。

本实验牵涉至了8155i0/ram拓展芯片的工作原理以及74ls164器件的工作原理。

六、实验步骤：1、将keil仿真器上40芯排线一端和实验箱上51cpu板上的40芯排针连接起来，将仿真器相连接的usb或串口线与pc机对应的usb或串口连接起来，关上实验箱电源。

2、进入keil软件界面，点击项目/打开项目在c:\keil\uv2\次1服务设施实验例程中挑选实验一，内有asm和c51两种程序，步入asm文件夹关上led项目文件进入如图所示界面页面“调试/启动/暂停调试”，步入调试界面，页面“调试/运转”可以看见8段数码管交错表明0—七、实验程序：outbitequ0e101h;位掌控口clk164equ0e102h;段控制口(接164时钟位)dat164equ0e102h;段控制口(接164数据位)inequ0e103h;键盘读入口ledbufequ60h;显示缓冲numequ70h;显示的数据delaytequ75h;org0000hljmpstartledmap:;八段管表明码db3fh,06h,5bh,4fh,66h,6dh,7dh,07hdb7fh,6fh,77h,7ch,39h,5eh,79h,71hdelay:;延时子程序movr7,#0delayloop:djnzr7,delayloopdjnzr6,delayloopretdisplayled:movr0,#ledbufmovr1,#6;共6个八段管movr2,#00100000b;从左边已经开始表明loop:movdptr,#outbitmova,#00hmovx@dptr,a;第一关所有八段管mova,@r0movb,#8;送164dlp:rlcamovr3,amovacc.0,canla,#0fdhmovdptr,#dat164movx@dptr,amovdptr,#clk164orla,# 02hmovx@dptr,aanla,#0fdhmovx@dptr,amova,r3djnzb,dlpmovdptr,#outbitmova,r2movx@dptr,a;显示一位八段管movr6,#1calldelaymova,r2;表明下一位rramovr2,aincr0djnzr1,loopmovdptr,#outbitmova,#0movx@dptr,a;关所有八段管retstart:movdptr,#0e100hmova,#03hmovx@dptr,amovsp,#40hmovnum,#0mloop:incnummova,nummovb,amovr0,#ledbuffillbuf:mova,banla,#0fhmovdptr,#ledmapmovca,@a+dptr;数字转换成显示码mov@r0,a;显示在码填入显示缓冲incr0incbcjner0,#ledbuf+6,fillbufmovdelayt,#30dispagain:calldisplayled;显示djnzdelayt,dispagainljmpmloopend。

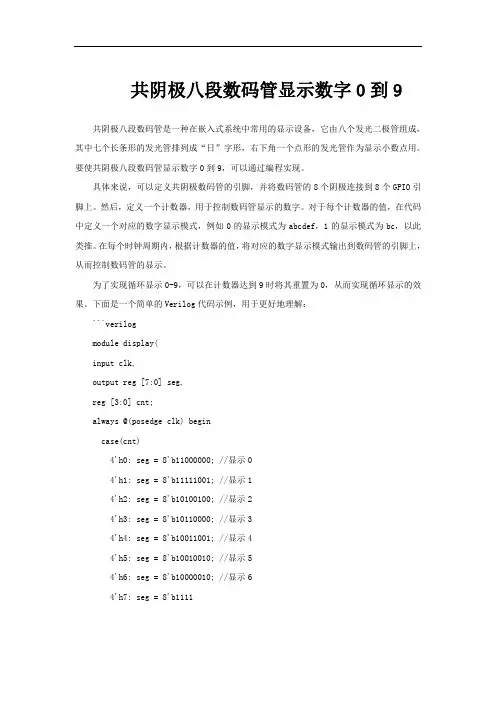

共阴极八段数码管显示数字0到9共阴极八段数码管是一种在嵌入式系统中常用的显示设备，它由八个发光二极管组成，其中七个长条形的发光管排列成“日”字形，右下角一个点形的发光管作为显示小数点用。

要使共阴极八段数码管显示数字0到9，可以通过编程实现。

具体来说，可以定义共阴极数码管的引脚，并将数码管的8个阴极连接到8个GPIO引脚上。

然后，定义一个计数器，用于控制数码管显示的数字。

对于每个计数器的值，在代码中定义一个对应的数字显示模式，例如0的显示模式为abcdef，1的显示模式为bc，以此类推。

在每个时钟周期内，根据计数器的值，将对应的数字显示模式输出到数码管的引脚上，从而控制数码管的显示。

为了实现循环显示0-9，可以在计数器达到9时将其重置为0，从而实现循环显示的效果。

下面是一个简单的Verilog代码示例，用于更好地理解：```verilogmodule display(input clk,output reg [7:0] seg,reg [3:0] cnt;always @(posedge clk) begincase(cnt)4'h0: seg = 8'b11000000; //显示04'h1: seg = 8'b11111001; //显示14'h2: seg = 8'b10100100; //显示24'h3: seg = 8'b10110000; //显示34'h4: seg = 8'b10011001; //显示44'h5: seg = 8'b10010010; //显示54'h6: seg = 8'b10000010; //显示64'h7: seg = 8'b1111。

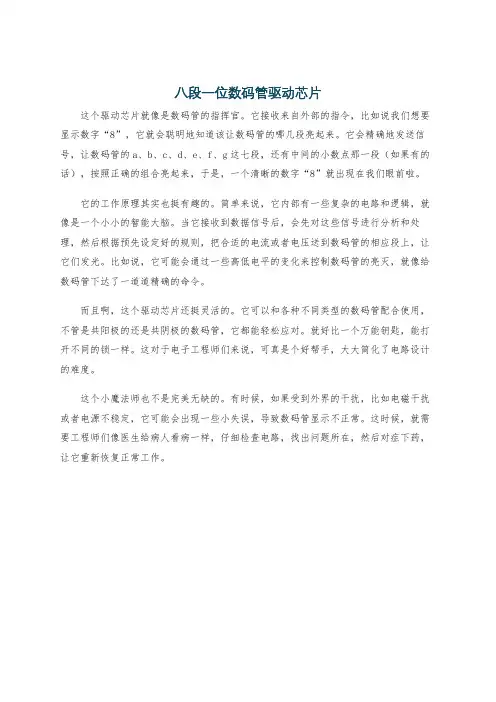

八段一位数码管驱动芯片
这个驱动芯片就像是数码管的指挥官。

它接收来自外部的指令，比如说我们想要显示数字“8”，它就会聪明地知道该让数码管的哪几段亮起来。

它会精确地发送信号，让数码管的a、b、c、d、e、f、g这七段，还有中间的小数点那一段（如果有的话），按照正确的组合亮起来，于是，一个清晰的数字“8”就出现在我们眼前啦。

它的工作原理其实也挺有趣的。

简单来说，它内部有一些复杂的电路和逻辑，就像是一个小小的智能大脑。

当它接收到数据信号后，会先对这些信号进行分析和处理，然后根据预先设定好的规则，把合适的电流或者电压送到数码管的相应段上，让它们发光。

比如说，它可能会通过一些高低电平的变化来控制数码管的亮灭，就像给数码管下达了一道道精确的命令。

而且啊，这个驱动芯片还挺灵活的。

它可以和各种不同类型的数码管配合使用，不管是共阳极的还是共阴极的数码管，它都能轻松应对。

就好比一个万能钥匙，能打开不同的锁一样。

这对于电子工程师们来说，可真是个好帮手，大大简化了电路设计的难度。

这个小魔法师也不是完美无缺的。

有时候，如果受到外界的干扰，比如电磁干扰或者电源不稳定，它可能会出现一些小失误，导致数码管显示不正常。

这时候，就需要工程师们像医生给病人看病一样，仔细检查电路，找出问题所在，然后对症下药，让它重新恢复正常工作。

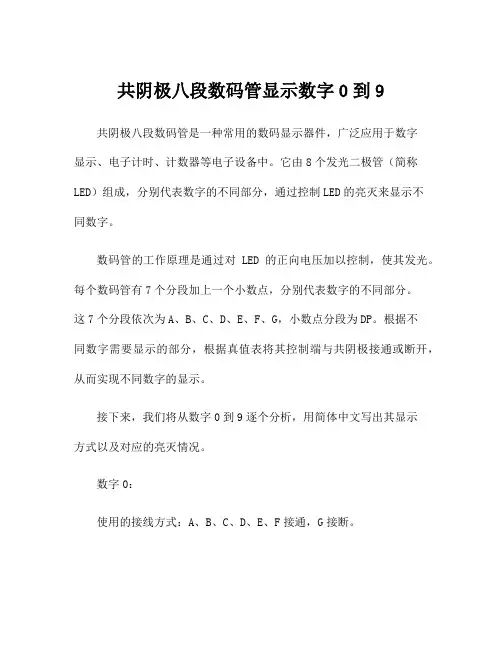

共阴极八段数码管显示数字0到9共阴极八段数码管是一种常用的数码显示器件，广泛应用于数字显示、电子计时、计数器等电子设备中。

它由8个发光二极管（简称LED）组成，分别代表数字的不同部分，通过控制LED的亮灭来显示不同数字。

数码管的工作原理是通过对LED的正向电压加以控制，使其发光。

每个数码管有7个分段加上一个小数点，分别代表数字的不同部分。

这7个分段依次为A、B、C、D、E、F、G，小数点分段为DP。

根据不同数字需要显示的部分，根据真值表将其控制端与共阴极接通或断开，从而实现不同数字的显示。

接下来，我们将从数字0到9逐个分析，用简体中文写出其显示方式以及对应的亮灭情况。

数字0：使用的接线方式：A、B、C、D、E、F接通，G接断。

个闭合的圈。

数字1：使用的接线方式：B、C接通，A、D、E、F、G接断。

显示效果：数码管上只有B和C分段亮灭，形状为一竖线。

数字2：使用的接线方式：A、B、G、E、D接通，C、F接断。

显示效果：数码管上只有A、B、G、E、D分段亮灭，形状为一个倒“L”。

数字3：使用的接线方式：A、B、C、D、G接通，E、F接断。

显示效果：数码管上除了E、F分段，其余分段均亮灭，形状为一个“M”。

数字4：使用的接线方式：B、C、F、G接通，A、D、E接断。

为一个倒“U”。

数字5：使用的接线方式：A、C、D、F、G接通，B、E接断。

显示效果：数码管上除了B、E分段，其余分段均亮灭，形状为一个倒“N”。

数字6：使用的接线方式：A、C、D、E、F、G接通，B接断。

显示效果：数码管上除了B分段，其余分段均亮灭，形状为一个“0”。

数字7：使用的接线方式：A、B、C接通，D、E、F、G接断。

显示效果：数码管上除了D、E、F、G分段，其余分段均亮灭，形状为一个倒“L”。

数字8：使用的接线方式：A、B、C、D、E、F、G接通。

显示效果：数码管上的所有分段均亮灭，形状为一个闭合的圈。

数字9：使用的接线方式：A、B、C、D、F、G接通，E接断。

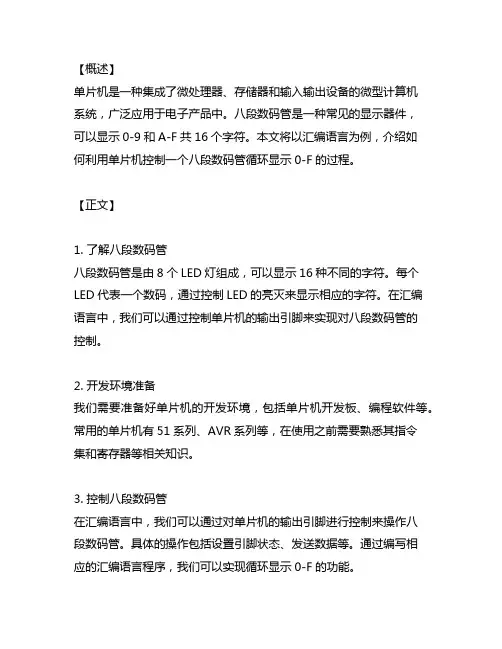

【概述】单片机是一种集成了微处理器、存储器和输入输出设备的微型计算机系统，广泛应用于电子产品中。

八段数码管是一种常见的显示器件，可以显示0-9和A-F共16个字符。

本文将以汇编语言为例，介绍如何利用单片机控制一个八段数码管循环显示0-F的过程。

【正文】1. 了解八段数码管八段数码管是由8个LED灯组成，可以显示16种不同的字符。

每个LED代表一个数码，通过控制LED的亮灭来显示相应的字符。

在汇编语言中，我们可以通过控制单片机的输出引脚来实现对八段数码管的控制。

2. 开发环境准备我们需要准备好单片机的开发环境，包括单片机开发板、编程软件等。

常用的单片机有51系列、AVR系列等，在使用之前需要熟悉其指令集和寄存器等相关知识。

3. 控制八段数码管在汇编语言中，我们可以通过对单片机的输出引脚进行控制来操作八段数码管。

具体的操作包括设置引脚状态、发送数据等。

通过编写相应的汇编语言程序，我们可以实现循环显示0-F的功能。

4. 编写汇编语言程序我们需要定义八段数码管每个数字对应的LED亮灭状态。

在主程序中编写循环语句，通过不断改变LED的状态来实现循环显示的效果。

在编写程序时，需要考虑到八段数码管的工作原理和时序要求，以确保程序的稳定性和准确性。

5. 调试和优化在编写完汇编语言程序后，我们需要进行调试和优化。

通过单步调试等手段来检查程序的运行情况，找出可能存在的问题。

可以根据实际情况对程序进行优化，提高程序的执行效率和稳定性。

6. 实际应用完成汇编语言程序的编写和调试后，我们可以将程序烧录到单片机中进行测试。

通过连接八段数码管和单片机的引脚，我们可以观察到八段数码管循环显示0-F的效果。

这个简单的实例展示了如何利用汇编语言控制八段数码管，为我们进一步深入了解单片机的应用奠定了基础。

【总结】通过本文的介绍，我们了解了如何利用汇编语言控制单片机实现八段数码管的循环显示。

汇编语言作为一种底层语言，对于理解单片机的工作原理和功能有着重要的作用。

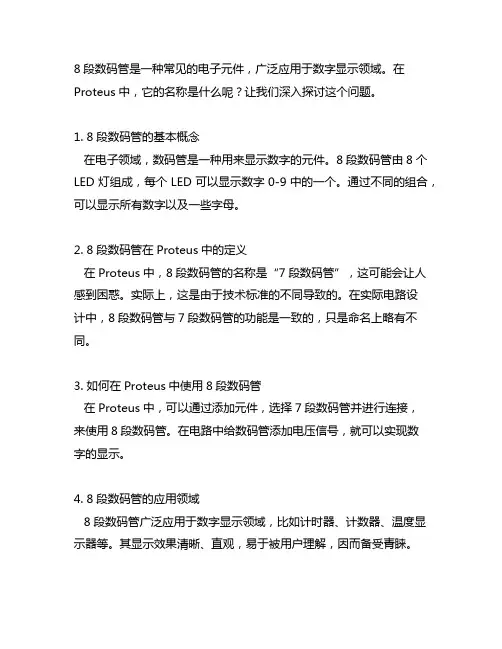

8段数码管是一种常见的电子元件，广泛应用于数字显示领域。

在Proteus中，它的名称是什么呢？让我们深入探讨这个问题。

1. 8段数码管的基本概念在电子领域，数码管是一种用来显示数字的元件。

8段数码管由8个LED灯组成，每个LED可以显示数字0-9中的一个。

通过不同的组合，可以显示所有数字以及一些字母。

2. 8段数码管在Proteus中的定义在Proteus中，8段数码管的名称是“7段数码管”，这可能会让人感到困惑。

实际上，这是由于技术标准的不同导致的。

在实际电路设计中，8段数码管与7段数码管的功能是一致的，只是命名上略有不同。

3. 如何在Proteus中使用8段数码管在Proteus中，可以通过添加元件，选择7段数码管并进行连接，来使用8段数码管。

在电路中给数码管添加电压信号，就可以实现数字的显示。

4. 8段数码管的应用领域8段数码管广泛应用于数字显示领域，比如计时器、计数器、温度显示器等。

其显示效果清晰、直观，易于被用户理解，因而备受青睐。

5. 个人观点与理解对于我个人来说，8段数码管在Proteus中的名称虽然略有不同，但其使用方法和功能并无区别。

在实际的电路设计和仿真过程中，能够准确理解元件的定义和功能非常重要，这也是我特别关注这个问题的原因。

6. 总结与回顾通过本文的介绍，我们了解了8段数码管在Proteus中的名称和使用方法。

虽然名称略有不同，但在实际应用中并无影响。

选择合适的元件并正确连接，就能够实现数字的显示。

对于电子爱好者和工程师来说，熟悉各种元件的定义和使用方法，能够更好地进行电路设计和仿真。

在对8段数码管在Proteus中的名称和使用方法有了更深入的了解后，希望大家在实际操作中能够更加灵活和准确地使用这一元件，提高电路设计的效率和准确性。

：7. 8段数码管的特性和优势8段数码管作为一种常见的数字显示元件，具有清晰、直观的显示效果。

其使用LED灯作为显示单元，不仅能够显示数字，还可以显示一些字母和符号，具有一定的多功能性。

实验一 八段数码管显示实验一、实验目的：1、了解数码管动态显示的原理。

2、了解74LS164扩展端口的方法。

二、实验要求：利用实验仪提供的显示电路,动态显示一行数据。

三、实验电路：这里只是显示草图，详细原理参见第一章的1.1.15 “8155键显模块”。

四、实验说明：1、本实验仪提供了8段码数码管LED 显示电路，学生只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，采用动态方式显示。

8段数码管是由8155的PB0、PB1经74LS164“串转并”后输出得到。

6位位码由8155的PA0口输出，经uA2003反向驱动后，选择相应显示位。

74LS164是串行输入并行输出转换电路，串行输入的数据位由8155的PB0控制，时钟位由8155的PB1控制输出。

写程序时，只要向数据位地址输出数据，然后向时钟位地址输出一高一低两个电平就可以将数据位移到74LS164中，向显示位选通地址输出高电平就可以点亮相应的显示位。

本实验仪中数据位输出地址为0e102H ，时钟位输出地址为0e102H ，位选通输出地址为 0e101H 。

本实验涉及到了8155 I0/RAM 扩展芯片的工作原理以及74LS164器件的工作原理。

2六、实验步骤：1、将KEIL仿真器上40芯排线一端和实验箱上51CPU板上的40芯排针连接起来，将仿真器连接的USB或串口线与PC机对应的USB或串口连接起来，打开实验箱电源。

2、进入KEIL软件界面，点击项目/打开项目在C:\KEIL\UV2\次1配套实验例程中选择实验一，内有ASM和C51两种程序，进入ASM 文件夹打开LED项目文件进入如图所示界面点击“调试/启动/停止调试”，进入调试界面，点击“调试/运行”可看到8段数码管交替显示0—F七、实验程序：OUTBIT equ 0e101h ; 位控制口CLK164 equ 0e102h ; 段控制口(接164时钟位)DAT164 equ 0e102h ; 段控制口(接164数据位)IN equ 0e103h ; 键盘读入口LEDBuf equ 60h ; 显示缓冲Num equ 70h ; 显示的数据DelayT equ 75h ;org 0000hljmp StartLEDMAP: ; 八段管显示码db 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07hdb 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71hDelay: ; 延时子程序mov r7, #0DelayLoop:djnz r7, DelayLoopdjnz r6, DelayLoopretDisplayLED:mov r0, #LEDBufmov r1, #6 ; 共6个八段管mov r2, #00100000b ; 从左边开始显示Loop:mov dptr, #OUTBITmov a, #00hmovx @dptr, a ; 关所有八段管mov a, @r0mov B, #8 ; 送164DLP:rlc amov r3, amov acc.0, cANL A, #0FDHmov dptr, #DAT164movx @dptr, amov dptr, #CLK164orl a,#02hmovx @dptr, aanl a,#0fDhmovx @dptr, amov a, r3djnz B, DLPmov dptr, #OUTBITmov a, r2movx @dptr, a ; 显示一位八段管mov r6, #1call Delaymov a, r2 ; 显示下一位rr amov r2, ainc r0djnz r1, Loopmov dptr, #OUTBITmov a, #0movx @dptr, a ; 关所有八段管retStart: mov dptr,#0e100hmov a,#03hmovx @dptr,amov sp, #40hmov Num, #0MLoop:inc Nummov a, Nummov b, amov r0, #LEDBufFillBuf:mov a, banl a, #0fhmov dptr, #LEDMapmovc a, @a+dptr ; 数字转换成显示码mov @r0,a ; 显示在码填入显示缓冲 inc r0inc bcjne r0, #LEDBuf+6, FillBuf mov DelayT,#30 DispAgain:call DisplayLED ; 显示djnz DelayT,DispAgainljmp MLoopEND。

硬件实验九八段数码管一、实验目的1、了解数码管动态显示的原理。

2、了解用总线方式控制数码管显示。

3、学习数码管静态显示和动态显示的编程方法。

二、实验内容1、在静态数码管上轮流显示数字0~9.2、在两个4位数码管上动态显示数字0~9.三、实验连线静态显示：JP10（P0）和JP3用8PIN排线连接起来动态显示:数据端口:JP10（P0）与J12用8PIN排线连接起来。

位线端口：JP8（P1口）和JP16用8PIN排线连接。

四、实验说明JP12是2个4位数码管的数据端口。

JP3是静态数码管的数据端口。

静态显示时，只需将需要显示数据的段码送到P0口，延迟一段时间，将另外一个数据的段码送到P0口即可。

动态显示时，需要设置位线。

除了上面提到的直接将IO口当作位线的方法，另一种方法是使用138的输出作为位线。

138的输出是J15，因此需要用8PIN排线将J15和J16连接起来。

而且，138的输入来自于P2.2,P2.3和P2.4，因此需要设置这三个口线的电平以便译码选择某个数码管的位线。

五、实验程序1、静态显示（本实验箱的数码管是共阳极的）：//共阳极0xC0,0XF9,0XA4,0XB0,0X99,0X92,0X82,0XF8,0X80,0X90,0X88,0X83//共阴极0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F#include<reg51.h>unsigned int i,j,K;void delay(){for(i=200;i>0;i--)for(j=1000;j>0;j--);}unsigned char code DAT[10]={0xC0,0XF9,0XA4,0XB0,0X99,0X92,0X82,0XF8,0X80,0X90}; main(){for(K=0;K<=10;K++){P0=DAT[K];delay();}}2、动态显示：#include<reg51.h>unsigned char code tab[8]={0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07}; unsigned char code tab2[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};unsigned char code tab3[8]={0,1,2,3,4,5,6,7};void delay(){unsigned int k,j;for(k=0;k<38000;k++);for(j=0;j<58000;j++);}main(){unsigned char i=0;unsigned char p;for(i=0;i<8;i++){p=tab3[i];P0=tab[p];P1=tab2[i];delay();}}六、实验结果及现象1、静态显示：显示结果为，数码管上的数字从0到9依次显示，如以下图片所显示。
