预应力钢筒混凝土管安装分解

预应力钢筒混凝土管(PCCP管)施工方法摘要：预应力钢筒混凝土管(PCCP管)在输水工程中具有较好的应用效果，就其在工程实施中的具体问题总结了施工经验，并进行了技术创新。

关键词：预应力钢筒混凝土管(PCCP管)；施工经验；闭水试验预应力钢筒混凝土管(PCCP管)从问世到使用，已经历了半个多世纪。

目前，从管道的设计、制造、检测到安装、验收、使用等各方面，均实现了规范化、系列化，已在城市建设的输水工程中得到了较好的应用。

1工程概况杭州市七格污水处理厂主干管穿越八号港段，位于杭海路与艮山东路交叉口以西，主干管段采用两根DN2200嵌置式PCCP管，总长度约615 m。

工程沿线地形较为平坦，沿途多为民房和菜地，地面高程约5.60 m。

工区浅层地下水主要为潜水，受大气降水和生活用水补给，地下水水位一般在0.55～3.40 m之间。

工程管线内底标高为-1.392～0.893 m(黄海高程)，管线基础主要坐落在砂质粉土层上，该土层埋深为0.40～2.80 m，层厚为0.00～3.40 m，工程力学性质较好。

采用的PCCP管材公称管径：2200 mm，内径：2 200 mm，外径：2 540 mm，壁厚：145mm，长度：5000 mm，质量：17.70 t。

管道采用双胶圈接口，埋深有5m和7m两种规格。

2施工方法及经验2.1降水因管子埋设较深(埋设深度在7 m左右)，根据砂质粉土的特性，采用双排三节轻型井点来降低地下水位，确保管道的顺利施工。

最初降水实际效果不错，但十几天后却出现了问题，实际降水深度与预计的相差50 cm 左右，经过分析，发现产生这一怪异现象是因为受到钱塘江潮水的影响。

虽然工地现场距离钱塘江约有1.2 km，但由于著名的钱塘江涌潮每半月一次的涨落，使江水平面的水位出现了约0.7 m的变化，加之当地砂质粉土的渗水性能较好，从而导致地下水位随着潮水的涨落而出现周期性的变化，掌握了这一特点后，采用将花杆埋深约60 cm的方法，解决了降水问题。

大口径预应力钢筒混凝土管（PCCP管）施工技术摘要：预应力钢筒混凝土管（PCCP管）具有密封性能好、耐腐蚀性强以及使用寿命长等优点而被运用于众多管道工程中，但其管线长，重量大，安装要求高，施工难度大。

本文从PCCP管的吊装、对接、外部灌浆、阴极保护、水压试验等施工过程介绍了PCCP管在电厂工程中的应用，为同类工程提供了重要的技术参考。

关键词：PCCP管安装；灌浆；阴极保护；水压试验Abstract： Prestressed concrete cylinder pipe （PCCP） has good sealing performance， corrosion resistance is strong， and the advantages of long service life and has been applied in many pipeline engineering， but their pipeline length， weight， installation requirement is high， the construction is difficult. Hoisting，docking， external from the PCCP pipe grouting， cathodicprotection， and water pressure test PCCP pipe are introduced in theconstruction process of the application of the power plant project，provide important technical reference for similar projects. Keyword： The PCCP installation， grouting， cathodic protection，water pressure test1 工程概况博贺电厂一期工程2×1000MW燃煤发电机组循环水管工程，循环水管由卷制钢管和预应力钢筒混凝土管（PCCP管）连接而成，其中直管部分由DN4000mm循环水系统标准型式的预应力钢筒混凝土管（PCCP管）组成，总长约300m，每节长3m重约31T，每节循环水进出水管上各设置一座检查口，PCCP管共设置三座检查口。

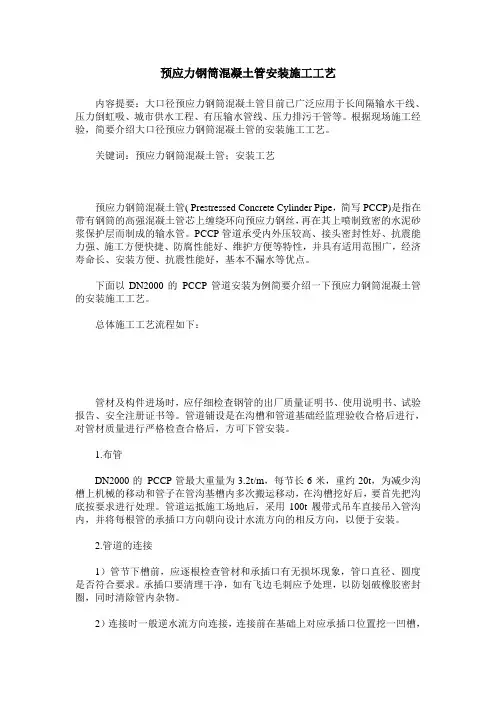

预应力钢筒混凝土管安装施工工艺内容提要：大口径预应力钢筒混凝土管目前已广泛应用于长间隔输水干线、压力倒虹吸、城市供水工程、有压输水管线、压力排污干管等。

根据现场施工经验，简要介绍大口径预应力钢筒混凝土管的安装施工工艺。

关键词：预应力钢筒混凝土管；安装工艺预应力钢筒混凝土管( Prestressed Concrete Cylinder Pipe，简写PCCP)是指在带有钢筒的高强混凝土管芯上缠绕环向预应力钢丝，再在其上喷制致密的水泥砂浆保护层而制成的输水管。

PCCP管道承受内外压较高、接头密封性好、抗震能力强、施工方便快捷、防腐性能好、维护方便等特性，并具有适用范围广，经济寿命长、安装方便、抗震性能好，基本不漏水等优点。

下面以DN2000的PCCP管道安装为例简要介绍一下预应力钢筒混凝土管的安装施工工艺。

总体施工工艺流程如下：管材及构件进场时，应仔细检查钢管的出厂质量证明书、使用说明书、试验报告、安全注册证书等。

管道铺设是在沟槽和管道基础经监理验收合格后进行，对管材质量进行严格检查合格后，方可下管安装。

1.布管DN2000的PCCP管最大重量为3.2t/m，每节长6米，重约20t，为减少沟槽上机械的移动和管子在管沟基槽内多次搬运移动，在沟槽挖好后，要首先把沟底按要求进行处理。

管道运抵施工场地后，采用100t履带式吊车直接吊入管沟内，并将每根管的承插口方向朝向设计水流方向的相反方向，以便于安装。

2.管道的连接1）管节下槽前，应逐根检查管材和承插口有无损坏现象，管口直径、圆度是否符合要求。

承插口要清理干净，如有飞边毛刺应予处理，以防划破橡胶密封圈，同时清除管内杂物。

2）连接时一般逆水流方向连接，连接前在基础上对应承插口位置挖一凹槽，承插安装后，用砂子填实。

3）管子对接安装前，清理承插口环后先用润滑油（植物油或肥皂水）对承插口工作面进行涂刷润滑，然后将橡胶圈嵌入插口环凹槽中，使橡胶圈在插口凹槽的各部位上粗细均匀并顺直地绷在凹槽内，消除胶圈的扭曲翻转现象，以保持良好的密封，最后在橡胶圈上涂刷润滑剂。

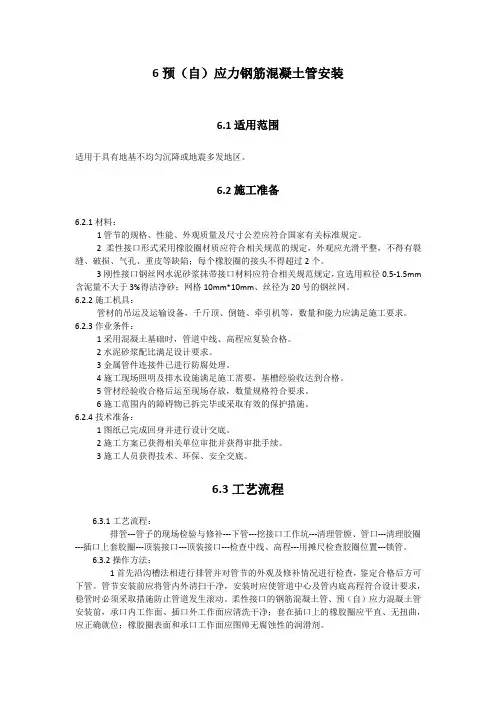

6预（自）应力钢筋混凝土管安装6.1适用范围适用于具有地基不均匀沉降或地震多发地区。

6.2施工准备6.2.1材料：1管节的规格、性能、外观质量及尺寸公差应符合国家有关标准规定。

2柔性接口形式采用橡胶圈材质应符合相关规范的规定，外观应光滑平整，不得有裂缝、破损、气孔、重皮等缺陷；每个橡胶圈的接头不得超过2个。

3刚性接口钢丝网水泥砂浆抹带接口材料应符合相关规范规定，宜选用粒径0.5-1.5mm 含泥量不大于3%得洁净砂；网格10mm*10mm、丝径为20号的钢丝网。

6.2.2施工机具：管材的吊运及运输设备，千斤顶、倒链、牵引机等，数量和能力应满足施工要求。

6.2.3作业条件：1采用混凝土基础时，管道中线、高程应复验合格。

2水泥砂浆配比满足设计要求。

3金属管件连接件已进行防腐处理。

4施工现场照明及排水设施满足施工需要，基槽经验收达到合格。

5管材经验收合格后运至现场存放，数量规格符合要求。

6施工范围内的障碍物已拆完毕或采取有效的保护措施。

6.2.4技术准备：1图纸已完成回身并进行设计交底。

2施工方案已获得相关单位审批并获得审批手续。

3施工人员获得技术、环保、安全交底。

6.3工艺流程6.3.1工艺流程：排管---管子的现场检验与修补---下管---挖接口工作坑---清理管膛、管口---清理胶圈---插口上套胶圈---顶装接口---顶装接口---检查中线、高程---用摊尺检查胶圈位置---锁管。

6.3.2操作方法：1首先沿沟槽法相进行排管并对管节的外观及修补情况进行检查，鉴定合格后方可下管。

管节安装前应将管内外清扫干净，安装时应使管道中心及管内底高程符合设计要求，稳管时必须采取措施防止管道发生滚动。

柔性接口的钢筋混凝土管、预（自）应力混凝土管安装前，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲，应正确就位；橡胶圈表面和承口工作面应图帅无腐蚀性的润滑剂。

2钢筋混凝土管沿支线安装时，管口间的纵向间隙应符合设计及产品标准要求，无明确要求时应符合表6.3.2-1的规定；预（自）应力混凝土管沿曲线安装时，管口间的纵向间隙最小处不得小于5mm，接口转角应符合表6.3.2-2的规定。

PCCP/BCCP标准管（埋置式）2高强钢丝砂浆保护层/细石混凝土钢 筒混凝土管芯4PCCP/BCCP构造及其关键作用影响后果接头漏水、安装困难管体渗水管体开裂爆管寿命减少接口环钢筒缠丝砂浆保护层细石混凝土关键构造碰撞破损、空鼓，钢丝锈蚀破损、锈蚀碰撞损伤、断丝碰撞、变形、锈蚀通过分析：管道运输、堆放、安装过程严禁碰撞！一、PCCP/BCCP防护要点2、 PCCP/BCCP吊装、堆放防护要点62.1 管道堆放Ø应平放在地面上，严禁使其中部单支在凸梁上两端悬挑；Ø管子应放置在两根枕木或者两道土梁上，管子在枕木或土梁上悬出的长度为1/5管长，并设有防止管子滚动滑移的措施；2.2 管子的吊装Ø采用两个均匀着力点兜身平吊，起降平稳，轻起轻放。

Ø严禁用单绳从管材中部起吊，歪拉斜吊或穿心吊。

Ø吊具采取橡胶包裹或其它有效的保护措施，避免损失管道保护层。

Ø在装卸过程中应始终保持轻装轻放的原则，禁止溜放或采用推土机，叉车等铲运机械直接铲运，推拉管材782.2 管子的吊装尼龙带吊装用裸钢丝绳吊装损坏管道表面环氧煤沥青涂层二、管道敷设及质量控制1、管道敷设流程介绍2、管道敷设技术要求、质量控制（含安装、接头打压、回填、轴线及高程控制、接头灌浆、防腐）u管道敷设流程介绍（1）管沟开挖沟槽采用放坡开挖，开挖应自上而下分层开挖，每层挖深按2.5m左右控制。

机械开挖接近基底还有20cm时，由人工开挖，防止超挖。

（2）垫层铺设（基础处理）根据设计要求铺设砂垫层或其它基础处理方式，均需整平，小型压实机械压实，达到设计要求。

人工铺砂垫层压实指标检测（3）管道安装（含接头打压）施工工序：PCCP/BCCP接收→起吊→管道卸入沟槽、就位→橡胶密封圈检查、安装→管道承插口润滑→管道安装→接头打压。

采用150t以上履带吊进行管道安装作业，管道安装时，将刚吊下的管子的插口与己安装好的管子的承口对中，使插口正对承口。

内外拉预应力钢筒混凝土管安装施工方法1.前言内外拉预应力钢筒混凝土管安装是一项能快速安装管道的方法。

该施工方法可以有效降低胶圈的损耗率，极大地提高预应力钢筒混凝土管的安装量和安装质量，为长距离管道输水工程的长期稳定运行提供了保障。

2.特点2.1 工艺简单，可操作性强该施工工艺是在实际施工过程中精简细化、经实践后完善总结形成，具有易上手、可操作性强的特点；2.2 降低损耗，提高产值在内外拉法安装预应力钢筒混凝土管时，需用胶圈作为管道之间的衔接物，使用该施工方法在很大程度上减少了胶圈的挤压磨损，降低消耗，避免返工，提高单位产值的效益。

2.3 沉降量小，整体稳定管道安装成型后构成线性体，通过测量检查，管道的整体沉降量在规范允许范围内，局部未发生管道沉降的情况，确保了管道长期运行的能力。

3.适用范围适用于预应力钢筒混凝土管内径在1500mm～3000mm之间的管道安装工程以及不同地质条件下的管道安装工程。

4.工艺原理4.1 运用力的相互作用使管道衔接。

4.2 内拉安装管件的方法：第一节管件定位稳固后，架设内拉安装专用设备，将安装设备移至排列第二节管件位置处，将管件提起，移动安装设备使管件承插口相接，使用内拉机具产生拉力（此时力作用在管道内部），使待装管的插口（或承口，注：根据安装方向决定）进入已装管的承口（或插口）。

4.3 外拉安装管件方法：原理同内拉法，将作用力施加在管道外部，与内拉法同时使用，加快安装速度，确保管道不发生晃动、偏移。

5.施工工艺流程及操作要点5.1施工工艺流程测量放线→管沟土方（石方）开挖→PCCP管道吊装就位→PCCP管道安装→检查中轴线与高程→承插接口水压试验→填封接口缝→管基初步回填→复核中轴线与高程→土方回填→水压试验5.2施工操作要点5.2.1 安装前准备工作安装控制点根据施工控制网引测的控制点平面、高程参数，通过可靠方法引到沟槽底部。

安装时按施工测量控制点进行管道的轴线和标高校测。

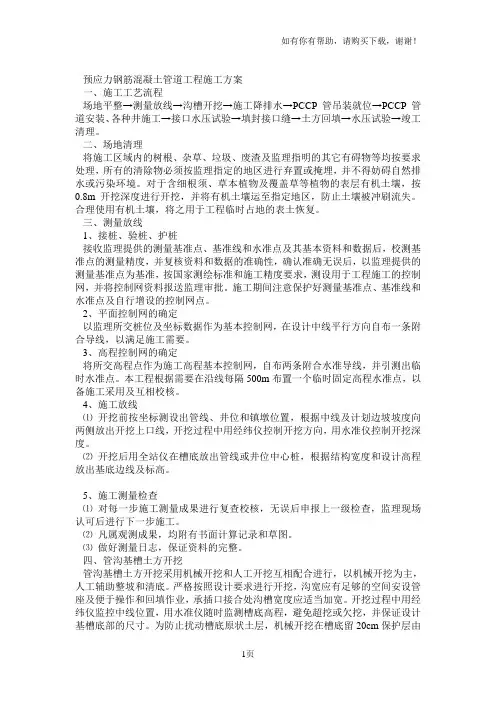

预应力钢筋混凝土管道工程施工方案一、施工工艺流程场地平整→测量放线→沟槽开挖→施工降排水→PCCP管吊装就位→PCCP管道安装、各种井施工→接口水压试验→填封接口缝→土方回填→水压试验→竣工清理。

二、场地清理将施工区域内的树根、杂草、垃圾、废渣及监理指明的其它有碍物等均按要求处理，所有的清除物必须按监理指定的地区进行弃置或掩埋，并不得妨碍自然排水或污染环境。

对于含细根须、草本植物及覆盖草等植物的表层有机土壤，按0.8m 开挖深度进行开挖，并将有机土壤运至指定地区，防止土壤被冲刷流失。

合理使用有机土壤，将之用于工程临时占地的表土恢复。

三、测量放线1、接桩、验桩、护桩接收监理提供的测量基准点、基准线和水准点及其基本资料和数据后，校测基准点的测量精度，并复核资料和数据的准确性，确认准确无误后，以监理提供的测量基准点为基准，按国家测绘标准和施工精度要求，测设用于工程施工的控制网，并将控制网资料报送监理审批。

施工期间注意保护好测量基准点、基准线和水准点及自行增设的控制网点。

2、平面控制网的确定以监理所交桩位及坐标数据作为基本控制网，在设计中线平行方向自布一条附合导线，以满足施工需要。

3、高程控制网的确定将所交高程点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点。

本工程根据需要在沿线每隔500m布置一个临时固定高程水准点，以备施工采用及互相校核。

4、施工放线⑴开挖前按坐标测设出管线、井位和镇墩位置，根据中线及计划边坡坡度向两侧放出开挖上口线，开挖过程中用经纬仪控制开挖方向，用水准仪控制开挖深度。

⑵开挖后用全站仪在槽底放出管线或井位中心桩，根据结构宽度和设计高程放出基底边线及标高。

5、施工测量检查⑴对每一步施工测量成果进行复查校核，无误后申报上一级检查，监理现场认可后进行下一步施工。

⑵凡属观测成果，均附有书面计算记录和草图。

⑶做好测量日志，保证资料的完整。

四、管沟基槽土方开挖管沟基槽土方开挖采用机械开挖和人工开挖互相配合进行，以机械开挖为主，人工辅助整坡和清底。

预应力钢筒混凝土循环水管（PCCP管）安装方法探讨摘要：随着技术的进步，PCCP管在国内电力建设工程中使用广泛，PCCP管的安装方法值得探讨。

本文对“内拉法”安装PCCP管件进行叙述。

关键字：PCCP管件、安装、内拉法；1.内拉法与外拉法简介预应力钢筒混凝土管( Prestressed Concrete Cylinder Pipe，简写PCCP)综合地发挥了钢材的抗拉、易密封和混凝土的抗压、耐腐蚀性能，具有高密封性、高强度和高抗渗的特性。

PCCP管在国内工程安装中多次使用，安装方法分为内拉法及外拉法。

PCCP管直径不大，可采用钢丝绳外捆绑在PCCP管外部，然后用手拉葫芦在外侧对PCCP管进行拖拽、安装，简称“外拉法”。

但对于大管径的PCCP管外部捆绑不便，无法满足大直径PCCP管的安装。

可采用一个自制扁担在已安装完毕的PCCP管内，另一个在需安装PCCP管外端，以自制扁担作为支撑，手拉葫芦及钢丝绳连接两个自制扁担，从而对PCCP管进行拖拽、安装的方法，此方法简称“内拉法”。

2.施工准备本文以神华国华寿光电厂2×1000MW机组工程项目为例，对PCCP管的“内拉法”进行详细的阐述。

神华国华寿光项目1#机、2#机循环水管均采用预应力钢筒PCCP管，管件外径4.2m，内径3.6m，长5m，单件重47.5t。

主吊机具选择：2.1吊装机械日立KH700/150t履带吊。

选择工况：主臂45m，工作半径9m，额定负荷为57t。

加上吊索具，实际负荷48.5t，负荷率85.1%，符合吊装需求。

2.2工器具、材料准备一对Φ39mm，6×37＋1麻芯，长18m的主吊钢丝绳；自制扁担一对；5t葫芦两个；一对Φ20mm，6×37＋1麻芯，长16m；一对Φ20mm，6×37＋1麻芯，长6m；管件密封胶圈若干；润滑油若干；3.PCCP管的吊装3.1现场施工条件确定安装位置的坐标点并测量地面标高和中心线，并与土建进行管沟基础的交接。

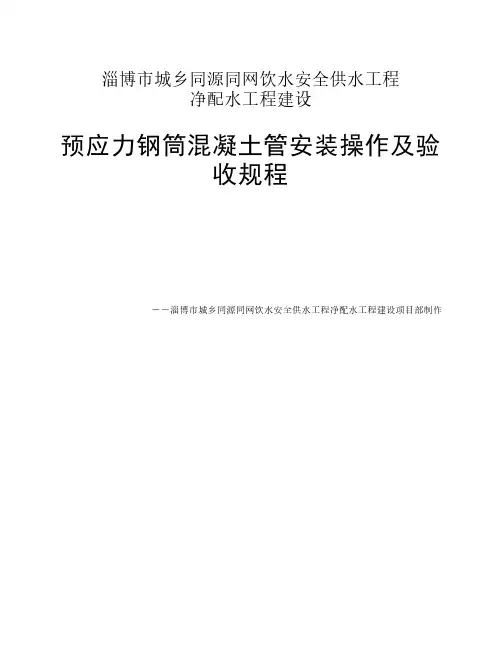

淄博市城乡同源同网饮水安全供水工程净配水工程建设预应力钢筒混凝土管安装操作及验收规程－－淄博市城乡同源同网饮水安全供水工程净配水工程建设项目部制作目录1 装卸、运输及堆放1.1 PCCP的出厂1.2 PCCP的装卸1.3 PCCP的运输1.4 PCCP进入施工现场的检验1.5 PCCP堆放2 沟槽开挖3管基施工4 管道的铺设安装4.1 向沟槽下管4.2 管子对接安装。

4.3 管子接头处理4.4 管道的水压试验4.5 双胶圈密封性能水压检验.5沟槽回填6工程验收总 则1 为了加强预应力钢筒混凝土管（以下简称PCCP）管道工程的安装施工管理，确保工程质量，安全文明施工，提高工效，降低成本，根据《给水排水管道工程施工及验收规范》（GB50268－2008）和产品标准GB/T19685-2005制定本规程。

2 本规程适用于PCCP在淄博市城乡同源同网饮水安全供水工程中管道工程的安装施工及验收。

3PCCP发挥了钢管和预应力混凝土输水管的双重优点，弥补了各自的不足，特别是其高抗渗、高密封、高承压、节约钢材、降低造价、使用年限长、不污染水质等良好的技术经济性能是其它管材不能比拟的，工程上宜优先采用。

4 PCCP管道施工前应精心编制工程施工组织设计，其内容应包括施工场地布置、区间流水施工的安排、沟槽开挖施工、管基施工、管道安装方法、沟槽回填、管道水压试验、工程质量保证及管线附近原有地下埋设物的安全防护措施等。

5 在地震、湿限性黄土及其他特殊地区施工，应符合给水排水管道工程施工及验收规范GB 50268—2008要求。

6 管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。

1 、装卸、运输及堆放1.1 PCCP的出厂1.1.1 PCCP出厂前，管子上必须有产品质量合格标志，具体内容包括：企业名称、产品商标、生产许可证编号、产品标识、生产日期和“严禁碰撞”等字样。

1.1.2 PCCP的出厂验收、检验方法、管材标识、出厂证明书、厂外运输等，应符合GB/T19685-2005标准的有关规定。

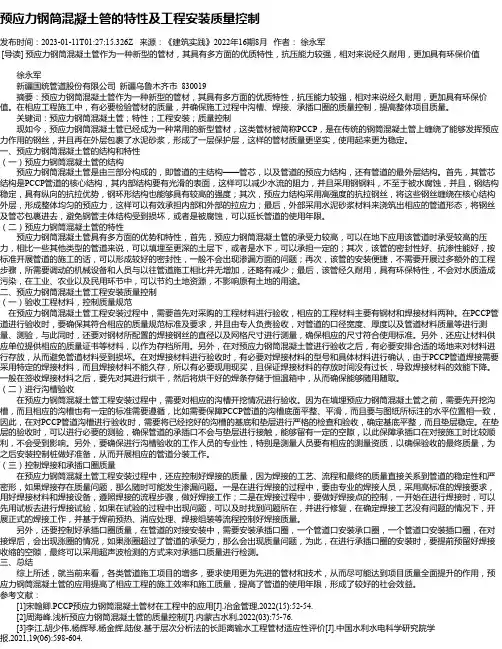

预应力钢筒混凝土管的特性及工程安装质量控制发布时间：2023-01-11T01:27:15.326Z 来源：《建筑实践》2022年16期8月作者：徐永军[导读] 预应力钢筒混凝土管作为一种新型的管材，其具有多方面的优质特性，抗压能力较强，相对来说经久耐用，更加具有环保价值徐永军新疆国统管道股份有限公司新疆乌鲁木齐市 830019 摘要：预应力钢筒混凝土管作为一种新型的管材，其具有多方面的优质特性，抗压能力较强，相对来说经久耐用，更加具有环保价值。

在相应工程施工中，有必要检验管材的质量，并确保施工过程中沟槽、焊接、承插口圈的质量控制，提高整体项目质量。

关键词：预应力钢筒混凝土管；特性；工程安装；质量控制现如今，预应力钢筒混凝土管已经成为一种常用的新型管材，这类管材被简称PCCP，是在传统的钢筒混凝土管上缠绕了能够发挥预应力作用的钢丝，并且再在外层包裹了水泥砂浆，形成了一层保护层，这样的管材质量更坚实，使用起来更为稳定。

一、预应力钢筒混凝土管的结构和特性（一）预应力钢筒混凝土管的结构预应力钢筒混凝土管是由三部分构成的，即管道的主结构——管芯，以及管道的预应力结构，还有管道的最外层结构。

首先，其管芯结构是PCCP管道的核心结构，其内部结构要有光滑的表面，这样可以减少水流的阻力，并且采用钢钢料，不至于被水腐蚀，并且，钢结构稳定，具有纵向的抗拉优势，钢环形结构也能够具有较高的强度；其次，预应力结构采用高强度的抗拉钢丝，将这些钢丝缠绕在核心结构外层，形成整体均匀的预应力，这样可以有效承担内部和外部的拉应力；最后，外部采用水泥砂浆材料来浇筑出相应的管道形态，将钢丝及管芯包裹进去，避免钢管主体结构受到损坏，或者是被腐蚀，可以延长管道的使用年限。

（二）预应力钢筒混凝土管的特性预应力钢筒混凝土管具有多方面的优势和特性，首先，预应力钢筒混凝土管的承受力较高，可以在地下应用该管道时承受较高的压力，相比一些其他类型的管道来说，可以填埋至更深的土层下，或者是水下，可以承担一定的；其次，该管的密封性好、抗渗性能好，按标准开展管道的施工的话，可以形成较好的密封性，一般不会出现渗漏方面的问题；再次，该管的安装便捷，不需要开展过多额外的工程步骤，所需要调动的机械设备和人员与以往管道施工相比并无增加，还略有减少；最后，该管经久耐用，具有环保特性，不会对水质造成污染，在工业、农业以及民用环节中，可以节约土地资源，不影响原有土地的用途。

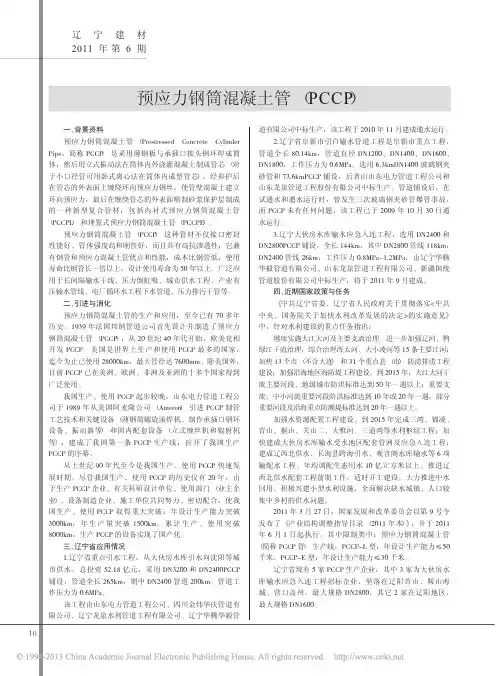

辽宁建材2011年第6期一、背景资料预应力钢筒混凝土管（Prestressed Concrete Cylinder Pipe，简称PCCP）是采用薄钢板与承插口接头钢环焊成筒体，然后用立式振动法在筒体内外浇灌混凝土制成管芯（对于小口径管可用卧式离心法在筒体内成型管芯），经养护后在管芯的外表面上缠绕环向预应力钢丝，使管壁混凝土建立环向预应力，最后在缠绕管芯的外表面喷制砂浆保护层制成的一种新型复合管材，包括内衬式预应力钢筒混凝土管（PCCPL）和埋置式预应力钢筒混凝土管（PCCPE）。

预应力钢筒混凝土管（PCCP）这种管材不仅接口密封性能好、管体强度高和刚性好，而且具有高抗渗透性，它兼有钢管和预应力混凝土管优点和性能，成本比钢管低，使用寿命比钢管长一倍以上，设计使用寿命为50年以上。

广泛应用于长间隔输水干线、压力倒虹吸、城市供水工程、产业有压输水管线、电厂循环水工程下水管道、压力排污干管等。

二、引进与消化预应力钢筒混凝土管的生产和应用，至今已有70多年历史。

1939年法国邦纳管道公司首先设计并制造了预应力钢筒混凝土管（PCCP），从20世纪40年代开始，欧美竞相开发PCCP。

美国是世界上生产和使用PCCP最多的国家，迄今为止已使用28000km，最大管径达7600mm。

除美国外，目前PCCP已在美洲、欧洲、非洲及亚洲的十多个国家得到广泛使用。

我国生产、使用PCCP起步较晚，山东电力管道工程公司于1989年从美国阿麦隆公司（Ameron）引进PCCP制管工艺技术和关键设备（薄钢筒螺旋滚焊机、制作承插口钢环设备、振动器等）和国内配套设备（立式缠丝机和辊射机等），建成了我国第一条PCCP生产线，拉开了我国生产PCCP的序幕。

从上世纪90年代至今是我国生产、使用PCCP快速发展时期。

尽管我国生产、使用PCCP的历史仅有20年，由于生产PCCP企业、有关科研设计单位、使用部门（业主企业）、设备制造企业、施工单位共同努力、密切配合，使我国生产、使用PCCP取得重大突破：年设计生产能力突破3000km，年生产量突破1500km，累计生产、使用突破8000km，生产PCCP的设备实现了国产化。

预应力钢筒混凝土管（PCCP安装简介工程概述预应力钢筒混凝土管（简称peep ）是将高强钢丝的抗拉、混凝土的抗压和钢板的防渗有机结合在一起，充分合理利用了材料各自的物理力学特性的高品质的输水管材。

预应力钢筒混凝土管是在带钢筒（薄钢筒的厚度约 1.5~2mm）的混凝土管芯上缠绕一层或二层环向预应力钢丝，并用水泥砂浆保护层而制成的管子。

它的开发应用已有半个多世纪的历史。

这一技术是法国宝纳公司最先研制的，到20世纪40日年代欧、美竞相开发，目前美、法各国的年产量达数10万km,其中美国、加拿大是世界上推广使用预应力钢筒混凝土管最多的国家，城市输配水干管、火电站供水管、水利工程、雨污水干管、工业供水及供水管线等方面。

20 世纪80 年代末,随着我国城市供水、工业用水、农田水利建设的迅猛发展, 对于输水管材提出更高的要求。

山东电力管道XX公司等公司从美国公司引进了制管技术及设备，经过十几年对引进技术及设备的消化, 已完全国产化, 南水北调工程采用PCCP t输水方案，其PCCP f均为国产管。

南水北调北京段PCCP t水干线采用直径4m的双排布置管线，单节管最大外径为4852mm长5m单节最大重量约77t。

该工程是我国目前采用PCCP f径最大、单节管道最重、首次采用外外防腐涂层与阴极保护结合的防护、防腐针蚀措施的水利工程。

PCCP管的特点2.1由于管芯中嵌入了一层薄壁钢筒，具有较好的抗渗性2.2承插端的工作面是定型钢制口环，承插工作面间隙仅1~2mm O型胶圈占满凹型槽内，密圭寸性能良好，对于大口径管的承口，可设计成双胶圈。

2.3管材的承插接口是半柔性，可减缓或克服一定程度上的土壤应力影响。

2.4由于预应力钢丝可多层重叠，管材承受内水压力高、埋土深度大，随内水压力可达2~3MPa最高可达5MPa2.5由于钢筒在混凝土的包裹之中，处于钝化状态，减缓腐蚀。

由于管体这间的钢筒端面用导线容易连接，施加阴极保护更方便。

预应力钢筒混凝土顶管(JPCCP)施工方案李季二Ｏ一七年八月预应力钢筒混凝土顶管施工方案JPCCP施工应符合CECS 246-2008《给水排水工程顶管技术规程》，管道功能性试验应符合GB 50268-2008《给水排水管道工程施工及验收规范》。

1 管道运输卸货及检验(1)水平运输JPCCP采用平板车进行从生产厂到施工现场的运输，运输过程中管道平放，承插口位于同一水平线上。

运输过程中做好管道的固定，并对承插口进行包裹保护，确保在长距离运输过程中不对管道造成伤害。

(2) 管道卸货采用现场布置的行车或吊车用专用吊具将管道从平板车上吊放卸货至管道堆放场地上，应堆放整齐，吊运过程中应防止承插口发生碰撞。

整个卸货过程，管道始终不进行翻身，为水平状态。

(3) 管道检验进厂管道应具有质量保证书并按本技术说明书进行外观及尺寸检验，并将检验数据形成文档记录备查。

2 管道拼装(1)承插口清理及胶圈安装a. 检查插口工作面，用回丝或回纺布清理工作面，并在工作面上涂抹一层植物性润滑脂（建议采用3#白色特种润滑脂），同时对“O”形胶圈涂抹润滑脂（安装胶圈时应对胶圈的外观检查，如发现表面有明显凹坑或裂纹应更换新胶圈）；b. 将一根胶圈放置在插口上部的第二条凹槽内，管两侧的人员同时拉伸胶圈，在管下部人员将胶圈抻至插口底部的凹槽内，按此方法将第二根胶圈安装在插口的第一条凹槽内，用一根表面光滑的木棍或铁棒（如改锥）衬入胶圈与插口表面之间，然后沿插口环环向平移滑动两周，使胶圈均匀紧贴在插口环凹槽内（由于安装胶圈时，极易产生胶圈局部拉伸，从而使胶圈在插口凹槽内四周不均，造成管接口安装时局部胶圈损坏导致接口试压不能通过）；c. 在安装完毕的胶圈表面再均匀涂抹一层润滑脂，从而保证承插口对接时的润滑，防止挤伤胶圈；d. 用行车或吊车将管道垂直吊运下井，吊运过程中密切关注钢丝绳与吊装扣件的情况，并调整好管道与主轨之间的位置关系；e. 管道完全坐落在轨道后，用清洁的干布擦拭前管承口工作面，在无明显污渍后在工作面上涂抹一层植物性润滑脂。

浅析山地、丘陵地区预应力钢筒混凝土管安装方法孔令文发布时间：2021-08-26T08:33:19.074Z 来源：《基层建设》2021年第15期作者：孔令文[导读] 简介了预应力钢筒混凝土管不仅仅在发达城市投入使用，也渐渐在较偏远的丘陵地区投入了使用；施工技术不断提升，使得管材适应力增强，不仅使（PCCP）结构得到更广泛的认知，也使经济效益得以体现。

云南省水利水电工程有限公司摘要：简介了预应力钢筒混凝土管不仅仅在发达城市投入使用，也渐渐在较偏远的丘陵地区投入了使用；施工技术不断提升，使得管材适应力增强，不仅使（PCCP）结构得到更广泛的认知，也使经济效益得以体现。

关键词：预应力钢筒混凝土管（PCCP）丘陵地区管道安装1.前言预应力钢筒混凝土管生产及使用已有60余年的历史，作为引入国内时间相对较长但覆盖使用不是太广泛的一种管材，其具有较高实用性；在整个给排水管道施工领域，还未能让人熟知。

该管材在平原地区、发展超前的城市，已经拥有成熟的施工经验，偏远的山地、丘陵地区需要继续推广、发掘。

下面就丘陵地区预应力钢筒混凝土管的安装过程及注意事项进行经验浅谈。

2.预应力钢筒混凝土管（PCCP）预应力钢筒混凝土管（PCCP）制作工艺是充分利用预应力钢丝缠绕的预应力，使得管材能够满足输水压力作用下正常供、排水的需求。

其结构是在内置钢筒（薄钢筒的厚度约1.5mm左右）的混凝土管芯上，间距分布均匀的缠绕一层或多层连续环向的预应力钢丝，钢丝不能褶皱、弯结，应尽量是一根钢丝缠绕，如果是两根及以上的钢丝制成，钢丝接头应符合预应力钢丝操作的规范要求，其刚度、耐久度、拉伸率均应在允许值范围，制作完成后保养成型，在出厂前应对管子进行单根压水实验。

根据结构理解：内衬式管结构是在钢筒内壁，利用钢筒成型混凝土层，做打磨处理后在钢筒外表面上缠绕环向预应力钢丝，并在钢丝上面作水泥砂桨保护层，砂浆保护层的强度应满足使用要求；钢丝表面作一定等级标号的水泥砂桨保护层，保护层应具有不透水性或较小透水性的特点。
