光伏连接器是用于太阳能光伏系统中的组件之间进行电气连接的接头。
在太阳能光伏行业中，目前主要使用的光伏连接器标准有以下几种：
1. MC4：MC4 是一种常见的光伏连接器标准，在全球光伏系统中广泛使用。
它具有防水、耐紫外线和耐高温等特性，并且易于安装和拆卸。
MC4 连接器通常用于直流电路连接，用于太阳能电池板和电池串联箱之间的电连接。
2. Amphenol H4：Amphenol H4 是另一种常见的光伏连接器标准，在美国市场较为常见。
它具有类似于MC4 的特点，但连接方式略有不同。
3. Tyco Solarlok：Tyco Solarlok 也是一种常见的光伏连接器标准之一，主要在欧洲市场使用。
它具有类似于MC4 的功能和特性，但连接方式略有不同。
这些光伏连接器标准都遵循国际电工委员会(IEC) 发布的相关标准和规范，以确保其安全性和兼容性。
在选择光伏连接器时，应根据具体的应用和市场需求来选择合适的标准和型号。

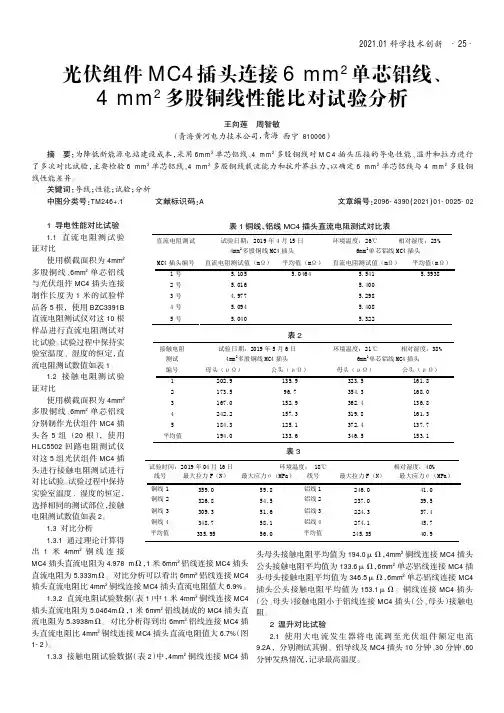

2021.01科学技术创新光伏组件MC4插头连接6mm 2单芯铝线、4mm 2多股铜线性能比对试验分析王向莲周智敏（青海黄河电力技术公司，青海西宁810006）1导电性能对比试验1.1直流电阻测试验证对比使用横截面积为4mm 2多股铜线、6mm 2单芯铝线与光伏组件MC4插头连接制作长度为1米的试验样品各5根，使用BZC3391B直流电阻测试仪对这10根样品进行直流电阻测试对比试验。
试验过程中保持实验室温度、湿度的恒定，直流电阻测试数值如表1。
1.2接触电阻测试验证对比使用横截面积为4mm 2多股铜线、6mm 2单芯铝线分别制作光伏组件MC4插头各5组（20根），使用HLC5502回路电阻测试仪对这5组光伏组件MC4插头进行接触电阻测试进行对比试验。
试验过程中保持实验室温度、湿度的恒定，选择相同的测试部位，接触电阻测试数值如表2。
1.3对比分析1.3.1通过理论计算得出1米4mm 2铜线连接MC4插头直流电阻为4.978m Ω，1米6mm 2铝线连接MC4插头直流电阻为5.333m Ω。
对比分析可以看出6mm 2铝线连接MC4插头直流电阻比4mm 2铜线连接MC4插头直流电阻值大6.9%。
1.3.2直流电阻试验数据（表1）中1米4mm 2铜线连接MC4插头直流电阻为5.0464m Ω，1米6mm 2铝线制成的MC4插头直流电阻为5.3938m Ω。
对比分析得到出6mm 2铝线连接MC4插头直流电阻比4mm 2铜线连接MC4插头直流电阻值大6.7%（图1-2）。
1.3.3接触电阻试验数据（表2）中，4mm 2铜线连接MC4插头母头接触电阻平均值为194.0μΩ，4mm 2铜线连接MC4插头公头接触电阻平均值为133.6μΩ，6mm 2单芯铝线连接MC4插头母头接触电阻平均值为346.5μΩ，6mm 2单芯铝线连接MC4插头公头接触电阻平均值为153.1μΩ。
铜线连接MC4插头（公、母头）接触电阻小于铝线连接MC4插头（公、母头）接触电阻。

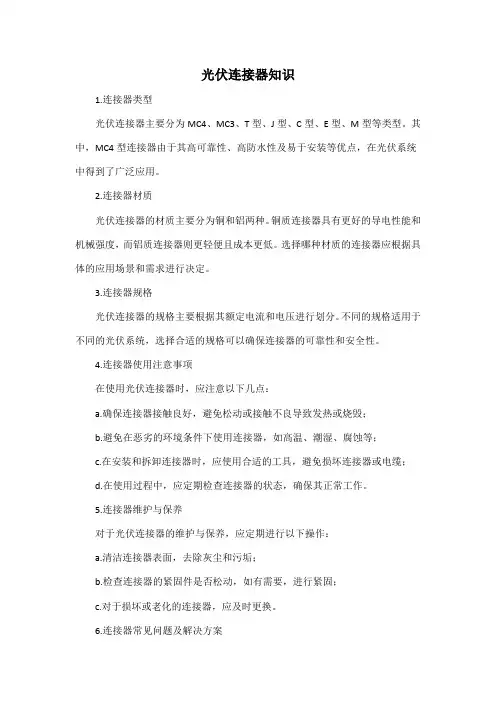

光伏连接器知识1.连接器类型光伏连接器主要分为MC4、MC3、T型、J型、C型、E型、M型等类型。
其中，MC4型连接器由于其高可靠性、高防水性及易于安装等优点，在光伏系统中得到了广泛应用。
2.连接器材质光伏连接器的材质主要分为铜和铝两种。
铜质连接器具有更好的导电性能和机械强度，而铝质连接器则更轻便且成本更低。
选择哪种材质的连接器应根据具体的应用场景和需求进行决定。
3.连接器规格光伏连接器的规格主要根据其额定电流和电压进行划分。
不同的规格适用于不同的光伏系统，选择合适的规格可以确保连接器的可靠性和安全性。
4.连接器使用注意事项在使用光伏连接器时，应注意以下几点：a.确保连接器接触良好，避免松动或接触不良导致发热或烧毁；b.避免在恶劣的环境条件下使用连接器，如高温、潮湿、腐蚀等；c.在安装和拆卸连接器时，应使用合适的工具，避免损坏连接器或电缆；d.在使用过程中，应定期检查连接器的状态，确保其正常工作。
5.连接器维护与保养对于光伏连接器的维护与保养，应定期进行以下操作：a.清洁连接器表面，去除灰尘和污垢；b.检查连接器的紧固件是否松动，如有需要，进行紧固；c.对于损坏或老化的连接器，应及时更换。
6.连接器常见问题及解决方案光伏连接器在使用过程中可能会出现以下问题：a.接触不良：可能是由于接触点氧化或污垢导致。
解决方案为清洁接触点并确保其接触良好；b.松动或脱落：可能是由于紧固件松动或老化导致。
解决方案为检查并紧固所有紧固件；c.过热：可能是由于电流过大或接触不良导致。
解决方案为检查并调整电流或更换接触点更好的连接器；d.损坏：可能是由于过载、短路或外部因素导致。
解决方案为更换损坏的连接器并检查其他可能的故障原因。
7.连接器选型指南在选择光伏连接器时，需要考虑以下因素：a.电流和电压要求：根据光伏系统的需求选择合适的额定电流和电压；b.环境条件：考虑工作环境中的温度、湿度、腐蚀等因素，选择适应的材质和防护等级；c.成本：在满足性能要求的前提下，选择性价比高的产品；d.易于安装和维护：选择易于安装和维护的连接器类型和规格。

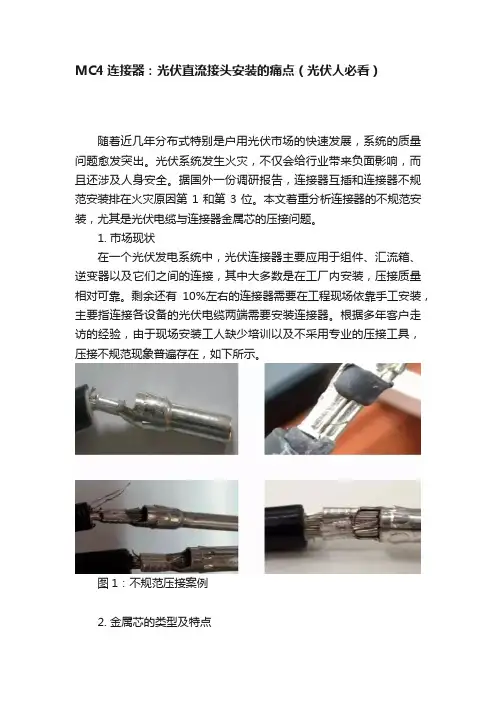

MC4连接器：光伏直流接头安装的痛点（光伏人必看）随着近几年分布式特别是户用光伏市场的快速发展，系统的质量问题愈发突出。
光伏系统发生火灾，不仅会给行业带来负面影响，而且还涉及人身安全。
据国外一份调研报告，连接器互插和连接器不规范安装排在火灾原因第1和第3位。
本文着重分析连接器的不规范安装，尤其是光伏电缆与连接器金属芯的压接问题。
1. 市场现状在一个光伏发电系统中，光伏连接器主要应用于组件、汇流箱、逆变器以及它们之间的连接，其中大多数是在工厂内安装，压接质量相对可靠。
剩余还有10%左右的连接器需要在工程现场依靠手工安装，主要指连接各设备的光伏电缆两端需要安装连接器。
根据多年客户走访的经验，由于现场安装工人缺少培训以及不采用专业的压接工具，压接不规范现象普遍存在，如下所示。
图1：不规范压接案例2. 金属芯的类型及特点金属芯是连接器组成的主体，也是最主要的通流路径。
目前市场上绝大多数的光伏连接器采用的是“U”型金属芯，它是由铜片冲压成型的，也称为冲压型金属芯。
得益于冲压工艺，“U”型金属芯不仅生产效率高，而且可以成链条式排布，非常适合自动化线束生产。
部分光伏连接器采用“O”型金属芯，它是由细铜棒两端钻孔成型，也称为机加工型金属芯。
“O”型金属芯只能单个压接，不适合自动化设备使用。
图2：金属芯类型还有一种极为少见的金属芯是免压接的，它靠弹簧片和电缆连接。
由于不需要压接工具，所以安装相对简单方便。
但是，弹簧片连接会导致接触电阻较大，且不能保证长期可靠性。
一些认证机构也不认可此种金属芯。
生产效率专业要求“U”型高需专业压接钳、对工人素质有一定要求“O”型偏低簧片卡接工程安装相对简单，但可靠性较低表1：不同金属芯特点3. 压接基础知识压接是一种最基本和常见的连接技术。
不计其数的压接，每天都在发生。
同时，压接已经被证明是一种成熟可靠的连接技术。
3.1 压接过程压接的可靠性很大程度上取决于工具和操作，两者共同决定了最后的压接效果是否满足标准的要求。

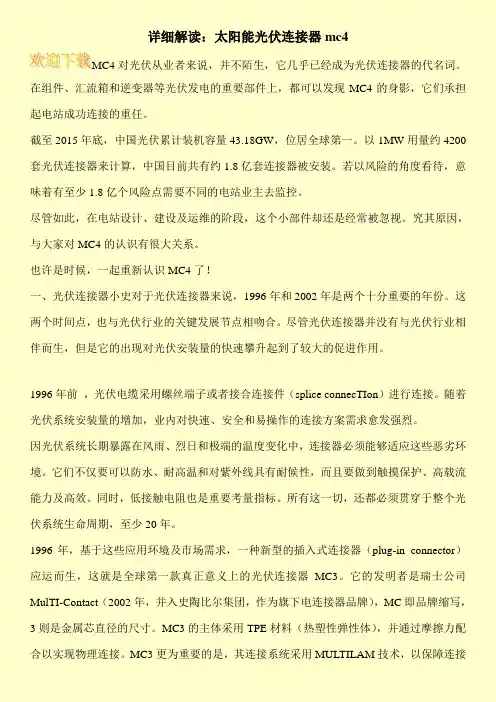

详细解读：太阳能光伏连接器mc4MC4对光伏从业者来说，并不陌生，它几乎已经成为光伏连接器的代名词。
在组件、汇流箱和逆变器等光伏发电的重要部件上，都可以发现MC4的身影，它们承担起电站成功连接的重任。
截至2015年底，中国光伏累计装机容量43.18GW，位居全球第一。
以1MW用量约4200套光伏连接器来计算，中国目前共有约1.8亿套连接器被安装。
若以风险的角度看待，意味着有至少1.8亿个风险点需要不同的电站业主去监控。
尽管如此，在电站设计、建设及运维的阶段，这个小部件却还是经常被忽视。
究其原因，与大家对MC4的认识有很大关系。
也许是时候，一起重新认识MC4了！一、光伏连接器小史对于光伏连接器来说，1996年和2002年是两个十分重要的年份。
这两个时间点，也与光伏行业的关键发展节点相吻合。
尽管光伏连接器并没有与光伏行业相伴而生，但是它的出现对光伏安装量的快速攀升起到了较大的促进作用。
1996年前，光伏电缆采用螺丝端子或者接合连接件（splice connecTIon）进行连接。
随着光伏系统安装量的增加，业内对快速、安全和易操作的连接方案需求愈发强烈。
因光伏系统长期暴露在风雨、烈日和极端的温度变化中，连接器必须能够适应这些恶劣环境。
它们不仅要可以防水、耐高温和对紫外线具有耐候性，而且要做到触摸保护、高载流能力及高效。
同时，低接触电阻也是重要考量指标。
所有这一切，还都必须贯穿于整个光伏系统生命周期，至少20年。
1996年，基于这些应用环境及市场需求，一种新型的插入式连接器（plug-in connector）应运而生，这就是全球第一款真正意义上的光伏连接器MC3。
它的发明者是瑞士公司MulTI-Contact（2002年，并入史陶比尔集团，作为旗下电连接器品牌），MC即品牌缩写，3则是金属芯直径的尺寸。
MC3的主体采用TPE材料（热塑性弹性体），并通过摩擦力配合以实现物理连接。
MC3更为重要的是，其连接系统采用MULTILAM技术，以保障连接。
