压力容器设计审核人员答辩考试_标准要点、总结归纳

压力容器审核人员答辩随着工业发展的不断进步，压力容器已经成为了各种工业领域必不可少的设备，并且随着各种技术的不断提高，压力容器的应用范围也变得越来越广泛。

然而，随之而来的安全问题也变得日益重要。

为了确保每一个压力容器都能够安全运行，需要对压力容器进行严格的审核，这就需要有专业的压力容器审核人员。

以下是关于压力容器审核人员答辩的一些介绍。

首先，压力容器审核人员答辩是对审核人员的一种考核方式。

在这个过程中，审核人员需要展示他们所学到的技能和知识，并且对于审核所需的标准和规范也需要有所了解。

他们需要对每一项审核做好准备，以便在答辩中准确地回答出所问问题。

标准和规范是审核人员需要熟悉的内容之一，因为它们是压力容器检验的基础。

例如，在美国，为了确保各个地方的压力容器都符合标准和规范，联邦法律规定了对压力容器的定期检查。

这项检查由经过认证的审核人员来执行，而他们必须熟悉国家对压力容器检验标准的各项要求。

在答辩过程中，审核人员应该重视正确的审核态度，以及在确保每一个容器安全的同时，还要尽量减少对服务的中断。

这是一个相互之间不断迭代的过程，同时审核人员也需要不断的学习，以跟上行业标准的进一步更新和发展。

此外，在答辩中，审核人员还需要理解各种监管机构和压力容器制造商所提供的所有信息，并根据实际情况作出判断。

对于各种检查任务，比如悬挂、刻度测量、壳体实验、制造标准的审核等，都需要有相应的技能和知识，并在答辩中依靠实际经验来识别各种不同的问题。

总之，压力容器审核人员答辩是对审核人员技能和知识的一次考核，也是对搜索处理技能和态度的重要检验。

拥有一支合格的审核团队，才能够确保每一个压力容器的安全，同时也能够避免一些不必要的生产成本。

我们期待着每一位审核人员能够在压力容器审核领域有所建树，为保障压力容器的安全贡献自己的力量。

1.当设备的温度很高时，裙座与封头连接处应怎么考虑？当温差应力很大时，隔气圈设置应怎样考虑隔气圈只是大大减小了温差应力对焊缝的影响，在有条件的情况下，最好对此进行温度场和疲劳分析，以保证设备安全运行。

2.消氢热处理去除在焊接过程中焊接接头吸收的“氢”（一般来自于焊接环境中的水分），溶解于金属晶格中的氢使焊接接头的塑性和韧性明显下降，甚至产生裂纹，导致脆性断裂，也就是通常所说的延迟裂纹。

消氢热处理这种消氢的办法就是进行焊后立即进行热处理，一般为200℃~350℃。

消氢热处理是加热后让焊接时填充金属中的氢在高温下逸出，后热是改善强度，消除产生裂纹的可能。

3.RT和UT的检测上有什么区别，各适用于哪种场合？RT适合检测气孔，夹渣等体积型缺陷，UT适合检测裂纹，未融合等面积型缺陷。

对于薄板，RT检出缺陷率高，对于厚板，UT检出缺陷率高。

4.锻件的Ⅱ、Ⅲ、Ⅳ级有什么区别；Ⅱ级同炉抽检拉伸试验和冲击；Ⅲ级同炉抽检拉伸试验和冲击并逐件进行UT 检测；Ⅳ级逐件拉伸和冲击并UT5.塔器计算时各种工况下的载荷怎么考虑；压力载荷、夜柱静压力、质量载荷，风载荷，地震载荷，偏心载荷。

必要时还需考虑1.管道外载2.温度场应力3.压力波动引起的冲击载荷4.吊装，运输时的作用力计算时考虑安装工况、液压工况、检修工况以及正常操作工况中最恶劣的进行计算。

6.高压密封有哪些？平盖连接的主螺柱在材料、检测、安装方面各有什么要求1. 金属平垫2.双锥密封3.伍德密封4.八角垫和椭圆垫密封（螺栓连接）5.卡扎里密封（螺纹连接）6.卡箍紧固设计压力≥10MPa的高压紧固件用直径大于50mm的锻轧钢棒应进行UT 检测，符合Ⅲ级要求。

高压紧固件在热处理和机加工后，进行MT检测，不得存在任何裂纹和1.5mm的非轴向线性缺陷以及大于4mm的圆形缺陷。

高压螺栓安装时可采用螺栓拉伸器或扭力扳手7.不锈钢的许用应力为什么会有两种？为什么碳钢的没有两种许用应力？碳钢屈强比~0.5，考虑安全系数时，许用应力到抗拉强度有3倍裕量；不锈钢管屈强比低，考虑安全系数时，许用应力到抗拉强度的裕量很大，使用高应力值时，不超过屈服强度90%，但不适用于法兰等产生微量变形就会引发泄露的密封部件。

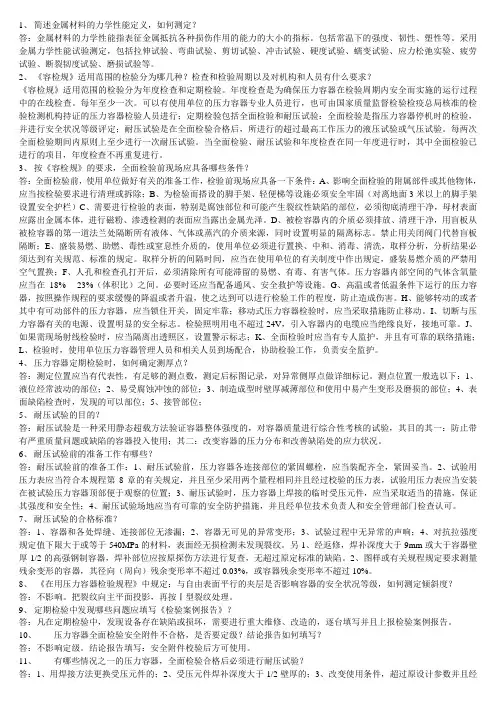

1、简述金属材料的力学性能定义，如何测定？答：金属材料的力学性能指表征金属抵抗各种损伤作用的能力的大小的指标。

包括常温下的强度、韧性、塑性等。

采用金属力学性能试验测定，包括拉伸试验、弯曲试验、剪切试验、冲击试验、硬度试验、蠕变试验、应力松弛实验、疲劳试验、断裂韧度试验、磨损试验等。

2、《容检规》适用范围的检验分为哪几种？检查和检验周期以及对机构和人员有什么要求？《容检规》适用范围的检验分为年度检查和定期检验。

年度检查是为确保压力容器在检验周期内安全而实施的运行过程中的在线检查。

每年至少一次。

可以有使用单位的压力容器专业人员进行，也可由国家质量监督检验检疫总局核准的检验检测机构持证的压力容器检验人员进行；定期检验包括全面检验和耐压试验：全面检验是指压力容器停机时的检验，并进行安全状况等级评定；耐压试验是在全面检验合格后，所进行的超过最高工作压力的液压试验或气压试验。

每两次全面检验期间内原则上至少进行一次耐压试验。

当全面检验、耐压试验和年度检查在同一年度进行时，其中全面检验已进行的项目，年度检查不再重复进行。

3、按《容检规》的要求，全面检验前现场应具备哪些条件？答：全面检验前，使用单位做好有关的准备工作，检验前现场应具备一下条件：A、影响全面检验的附属部件或其他物体，应当按检验要求进行清理或拆除；B、为检验而搭设的脚手架、轻便梯等设施必须安全牢固（对离地面3米以上的脚手架设置安全护栏）C、需要进行检验的表面，特别是腐蚀部位和可能产生裂纹性缺陷的部位，必须彻底清理干净，母材表面应露出金属本体，进行磁粉、渗透检测的表面应当露出金属光泽。

D、被检容器内的介质必须排放、清理干净，用盲板从被检容器的第一道法兰处隔断所有液体、气体或蒸汽的介质来源，同时设置明显的隔离标志。

禁止用关闭阀门代替盲板隔断；E、盛装易燃、助燃、毒性或窒息性介质的，使用单位必须进行置换、中和、消毒、清洗，取样分析，分析结果必须达到有关规范、标准的规定。

参加压力容器设计审核审批人考核的答题答辩技巧发贴者:hbhfsjs论坛上有很多人请教讨论压力容器设计审批员考核情况，并上传很多历届考试题目，我也谈点我的体会，供大家参考。

一、理论考试，只有开卷。

40道选择题：~20分，20道是非题：20分；6道简答题：30分；2道分析题：30分。

合计68题，三个小时，对《容规》和GB150、GB151有所了解并学习过压力容器设计基本理论的人，及格很容易，如对规范、标准和基本理论熟悉的人不现查书本，30~40分钟可答完。

答题顺序：分析、简答、是非、选择。

人刚进场，头脑清醒，首先抓两道高分题，确保25~30分；再做问答题，不熟可查资料，争取25分左右；8道题就有50~60分了。

20道是非题拿15分应不成问题，65~75分了，不慌不忙的“选择”，答对一半，70分过了。

这类考试，70=100，不必要什么高分。

容标委其实很宽容，个人认为这类试题内容是对压力容器设计人员（不是审核人员！）应具备的最起码的基本知识。

二、容委会统一图纸答辩，60分。

30分钟找错，一个重大错误：20分，三个技术性错误每题10分：30分，其余一般错误10分。

找错技巧：拿到图纸后不要慌。

首先检查技术特性表查找重大错误：a容器类别；b 材料；c热处理，d焊接接头系数，设计参数等，涉及的主要是《容规》，如盛装硫化氢含量较高液化石油气储罐的一些要求。

找到重大错误20分到手后检查“技术要求”，查找三个技术性错误，材料复验、无损检测、热处理、压力试验、防腐、冲击试验、焊接试板等方面的要求。

涉及《容规》、GB150、GB151、GB12337、JB/T4710、JB/T4731等规范标准的主要内容，只要你真正是进行过两三年压力容器设计，60分很容易，如你只是仅读过规范标准并记住一些主要内容，运气好，也能及格。

有位老兄，答辩下来心神不定，不知自己是否找出重大错误，我要他仔细回想技术特性表内容、找出那些问题：三类容器石油液化气卧式储罐，材料20R，设计参数也没问题，临交图时在热处理栏中打上“√”。

⾃我整理2--压⼒容器设计审核答辩的⼀些问题⾃我整理2-设计审核答辩的⼀些问题1.球罐应校核的危险截⾯2.球壳板的组装⽅式3.换热器⽓密性试验压⼒如何确定换热器⽓密性试验基本程序换热器⽓密性试验主要是检验换热器各连接部位的密封性能，以保证换热器在使⽤压⼒下没有泄漏。

为了保证换热器在⽓密性试验过程中不发⽣破裂爆炸的危险，⽓密试验压⼒应为操作压⼒。

试验介质⼀般为空⽓，特殊要求惰性⽓体（如氮⽓）等也可以作为试验介质。

升压应该分段缓慢进⾏，⾸先升⾄⽓密性试验压⼒的10%，保压5～10分钟，检查之后继续升压⾄试验压⼒的50%，⽆异常情况按每级10%的速度升压直⾄规定的试验压⼒，保压进⾏最终检查，保压时间应不少于30分钟。

充⽓升压的过程中，即可对所有焊缝和连接部位进⾏泄漏检查（涂肥皂⽔），待压⼒达到规定的试验压⼒后，密封⾯⽆连续蟹沫渗出为合格。

⼀旦发现有泄漏应泄压进⾏处理，并重新作⽓密性试验。

下⾯将介绍固定管板式、U型管式和浮头式换热器的⽓密性试验程序及相关注意事项。

1、固定管板式换热器⽓密性试验程序（1）拆除两端管箱，对壳程加压，涂肥皂⽔检查换热管与管板连接部位；（2）安装好两端管箱，对管程加压，涂肥皂⽔检查两端管箱法兰垫⽚。

2、U型管式换热器⽓密性试验程序（1）拆除管箱，安装试压环，然后对壳程加压，涂肥皂⽔检查换热管与管板连接部位；（2）拆除试压环，安装好管箱，对管程加压，涂肥皂⽔检查管箱法兰垫⽚（注意密封⾯有两道）。

3、浮头式换热器⽓密性试验程序（注意壳程要试两次）（1）拆除管箱、壳程封头及浮头盖，在管束两头装试压环，对壳程加压，涂肥皂⽔检查换热管与管板连接部位；（2）拆下试压环，安装管箱和浮头盖，对管程加压，涂肥皂⽔检查管箱法兰垫⽚（注意管箱法兰密封⾯有两道）和浮头法兰垫⽚；（3）安装壳程封头，再次对壳程加压，涂肥皂⽔检查壳程封头法兰垫⽚。

4、试压过程中注意事项⽓密性试验压⼒不得超过设计压⼒，在升压的过程中即可进⾏⽓密性检查；试压前要准备好备⽤垫⽚；试压环及其它连接受压螺栓⼀定要全部上满，不允许图省事间隔安装，螺栓⾄少与螺帽持平，不允许缺扣。

参加压力容器设计审核审批人考核的答题答辩技巧发贴者:hbhfsjs论坛上有很多人请教讨论压力容器设计审批员考核情况，并上传很多历届考试题目，我也谈点我的体会，供大家参考。

一、理论考试，只有开卷。

40道选择题：~20分，20道是非题：20分；6道简答题：30分；2道分析题：30分。

合计68题，三个小时，对《容规》和GB150、GB151有所了解并学习过压力容器设计基本理论的人，及格很容易，如对规范、标准和基本理论熟悉的人不现查书本，30~40分钟可答完。

答题顺序：分析、简答、是非、选择。

人刚进场，头脑清醒，首先抓两道高分题，确保25~30分；再做问答题，不熟可查资料，争取25分左右；8道题就有50~60分了。

20道是非题拿15分应不成问题，65~75分了，不慌不忙的“选择”，答对一半，70分过了。

这类考试，70=100，不必要什么高分。

容标委其实很宽容，个人认为这类试题内容是对压力容器设计人员（不是审核人员！）应具备的最起码的基本知识。

二、容委会统一图纸答辩，60分。

30分钟找错，一个重大错误：20分，三个技术性错误每题10分：30分，其余一般错误10分。

找错技巧：拿到图纸后不要慌。

首先检查技术特性表查找重大错误：a容器类别；b 材料；c热处理，d焊接接头系数，设计参数等，涉及的主要是《容规》，如盛装硫化氢含量较高液化石油气储罐的一些要求。

找到重大错误20分到手后检查“技术要求”，查找三个技术性错误，材料复验、无损检测、热处理、压力试验、防腐、冲击试验、焊接试板等方面的要求。

涉及《容规》、GB150、GB151、GB12337、JB/T4710、JB/T4731等规范标准的主要内容，只要你真正是进行过两三年压力容器设计，60分很容易，如你只是仅读过规范标准并记住一些主要内容，运气好，也能及格。

有位老兄，答辩下来心神不定，不知自己是否找出重大错误，我要他仔细回想技术特性表内容、找出那些问题：三类容器石油液化气卧式储罐，材料20R，设计参数也没问题，临交图时在热处理栏中打上“√”。

自我整理2-设计审核答辩的一些问题1.球罐应校核的危险截面2.球壳板的组装方式3.换热器气密性试验压力如何确定换热器气密性试验基本程序换热器气密性试验主要是检验换热器各连接部位的密封性能，以保证换热器在使用压力下没有泄漏。

为了保证换热器在气密性试验过程中不发生破裂爆炸的危险，气密试验压力应为操作压力。

试验介质一般为空气，特殊要求惰性气体（如氮气）等也可以作为试验介质。

升压应该分段缓慢进行，首先升至气密性试验压力的10%，保压5～10分钟，检查之后继续升压至试验压力的50%，无异常情况按每级10%的速度升压直至规定的试验压力，保压进行最终检查，保压时间应不少于30分钟。

充气升压的过程中，即可对所有焊缝和连接部位进行泄漏检查（涂肥皂水），待压力达到规定的试验压力后，密封面无连续蟹沫渗出为合格。

一旦发现有泄漏应泄压进行处理，并重新作气密性试验。

下面将介绍固定管板式、U型管式和浮头式换热器的气密性试验程序及相关注意事项。

1、固定管板式换热器气密性试验程序（1）拆除两端管箱，对壳程加压，涂肥皂水检查换热管与管板连接部位；（2）安装好两端管箱，对管程加压，涂肥皂水检查两端管箱法兰垫片。

2、U型管式换热器气密性试验程序（1）拆除管箱，安装试压环，然后对壳程加压，涂肥皂水检查换热管与管板连接部位；（2）拆除试压环，安装好管箱，对管程加压，涂肥皂水检查管箱法兰垫片（注意密封面有两道）。

3、浮头式换热器气密性试验程序（注意壳程要试两次）（1）拆除管箱、壳程封头及浮头盖，在管束两头装试压环，对壳程加压，涂肥皂水检查换热管与管板连接部位；（2）拆下试压环，安装管箱和浮头盖，对管程加压，涂肥皂水检查管箱法兰垫片（注意管箱法兰密封面有两道）和浮头法兰垫片；（3）安装壳程封头，再次对壳程加压，涂肥皂水检查壳程封头法兰垫片。

4、试压过程中注意事项气密性试验压力不得超过设计压力，在升压的过程中即可进行气密性检查；试压前要准备好备用垫片；试压环及其它连接受压螺栓一定要全部上满，不允许图省事间隔安装，螺栓至少与螺帽持平，不允许缺扣。

欢迎大家继续补充问题，个人精力有限，谢谢！R185甲烷化炉我找的错误如下：1. 半球封头与筒体对焊削边不对，应GB150.3 D32. 水压试验压力不对3. 技术表射线等级不对，应为AB级不是A级4. 延迟裂纹需焊后24小时做磁粉探伤5. 筒体对接焊缝钝边（6mm）过大，改为2+-1mm6. 裙座螺栓未加螺栓底座7. 地脚螺栓孔过大Q183图纸找错：设计温度的写法改成-15/50；要做整体热处理；材料牌号错15MnNbR改成Q370R；材料逐张超声检测质量等级改成II级；底板没有开径向长圆孔；人孔法兰密封面采用凹凸面连接答辩：1、设计温度为什么要标注成-15/50℃2、高压容器材料采购要求3、如果用凹凸面法兰，连接在设备上的管法兰一般是凹面还是凸面4、球罐热处理时，基础是什么情况R194石油液化气储罐Q235B选材错误，水压试验值错误，射线技术等级A级错误，没有介质特性，没有地震烈度，没有表面检测标准、方法，鞍座F/S设置反了，接管焊接接头图应该全焊透，封头未标注最小成形厚度，没有静电接地，接管选用GB/T5310中的20G(未列入GB150)。

下面问题，不一定是原话，可能有错误，欢迎大家指出交流基本概念1.材料部分规定厚板可以加一组二分之一处取样，为什么？有什么意义？对于厚钢板，由于沿厚度方向的冲击性能可能有较大差异，因此应考虑在厚度方向不同位置的取样。

2.材料表取用高温部分（黑线以右）需用应力时，设计需要注意什么？计算试验压力时，去粗黑线左侧的许用应力来进行温度的试验压力计算修正。

3. 什么叫焊接接头？由焊缝、熔合区、热影响区和母材金属组成的整体叫焊接接头3.为什么校核法兰转角？因为法兰的失效大多是泄漏失效，法兰刚度不足将会是法兰在承受载荷时转角过大而发生泄漏。

法兰计算中虽然是校核应力，但其目的是通过应力控制而使法兰的变形量（转角）在控制范围内，从而保证密封。

4.不锈钢热处理温度？固溶处理，1100℃左右。

压力容器审核人考试问题总结压力容器审核员取证精华图纸答辩题：1.应力腐蚀为什么做焊后热处理？热处理有哪几种？（回答了有消氢以后问）消氢热处理中的氢是从哪里来的？2.水压试验压力如何确定？水压试验压力值能比标准计算值小吗？为什么？能比计算值大吗？为什么？3.UT检测有哪几种级别？（A,B,C）那种级别最高？RT检测有哪几种级别？（A,AB,B）那种级别最高？4.封头为什么标注最小成型厚度？如何标注？最小成型厚度的定义？5.接管与壳体连接有几种形式？各自的优缺点？各自适用场合？简答题：1.P/S对材料性能有哪些不利影响？2.椭圆封头在内压作用下有哪两种失效可能？GB150是如何来防止这两种失效的？3.何为双相不锈钢？S22053的使用温度范围？应用场合？4.内部或外壁设蒸汽加热盘管的常压储罐，当盘管PV＞2.5MPaL 时，如何划类？5.对于无法检测的固定管板与筒体连接接头，设计中如何考虑？6.试述双鞍座及多鞍座的优缺点。

综述题1.将开孔补强两种方法进行比较并分析说明2.管壳式换热器大型化对制造厂承制过程中可能出现的风险答辩的问题：1.新旧容规有何变更？答：内容陈述从安全材料类别无损焊接压力试验等分别陈述2.新容规最重要的2点变更内容答：1. 安全系数降低提问原因：熔炼技术提高实际使用经验与国际接轨提问材料复验拉伸试样如何取样提问为什么在1/4处：厚板表面成分偏析提问为什么横向：沿轧制方向带状纤维组织2. 类别划分更改3.卧式容器标准里都讲了那些内容？卧式容器计算过程危险截面陈述应力分布图4.换热器的分程隔板设计考虑那些问题：泪孔隔板厚度工人施工便于操作密封面结构尽量简单满足最小厚度各程换热管数量尽量相等5.应力分析：一次应力二次应力的概念管板的应力分析开孔补强的应力分析WN法兰的应力分析高压容器的应力分析6.椭圆封头的最小有效厚度0.15%Di 提问原因：考虑失稳7.塔器挠度的概念什么情况需考虑挠度如何改变挠度8.高压容器的种类层板有什么要求9.高压换热器的密封10.高压容器的结构特点11.什么是设计压力12.塔器的定义裙座的锥角范围13.焊接缺陷14.热烈纹再热裂纹是怎么产生的避免措施15.氢腐蚀概念措施16.晶间腐蚀概念措施17.对爆炸复合板是否了解爆炸断裂的原因分析18 低温低应力工况概念图纸审查相关知识点：CrMo钢低温钢抗拉≥540的一些碳钢使用范围低温冲击产品试板高度危害介质对材料的要求原材料的超探要求安全阀开启压力什么情况使用锻件锻件级别的规定（新容规86号文）是否要求热处理整体/局部是否100%拍片压力试验值是否正确类别划分是否正确换热器的最小厚度是否满足是否缺少重要节点（如管头与管板的连接）1、本设备工作原理？工作压力如何保证？安全阀整定压力如何确定？2、NB/T47042适用范围？鞍座安装尺寸A如何确定？为什么？本设备如何？3、双鞍座计算力学模型？设计载荷，计算时质量载荷如何确定？4、鞍座轴向宽度b如何确定？垫板何时能起加强？为什么需加强？5、双鞍座卧式容器进行哪些强度计算？鞍座地脚螺栓如何布置？6、GB150补强计算方法，等面积补强范围如何确定？7、水压试验压力如何确定，本设备进行何种耐压试验？8、本设备AB类焊接如何施焊？分析法补强对AB类焊接接着质量的要求？9、GB150热处理种类？如何选用？本设备如何？本设备选用Q245。

参加压力容器设计审核审批人考核的答题答辩技巧发贴者:hbhfsjs论坛上有很多人请教讨论压力容器设计审批员考核情况，并上传很多历届考试题目，我也谈点我的体会，供大家参考。

一、理论考试，只有开卷。

40道选择题：~20分，20道是非题：20分；6道简答题：30分；2道分析题：30分。

合计68题，三个小时，对《容规》和GB150、GB151有所了解并学习过压力容器设计基本理论的人，及格很容易，如对规范、标准和基本理论熟悉的人不现查书本，30~40分钟可答完。

答题顺序：分析、简答、是非、选择。

人刚进场，头脑清醒，首先抓两道高分题，确保25~30分；再做问答题，不熟可查资料，争取25分左右；8道题就有50~60分了。

20道是非题拿15分应不成问题，65~75分了，不慌不忙的“选择”，答对一半，70分过了。

这类考试，70=100，不必要什么高分。

容标委其实很宽容，个人认为这类试题内容是对压力容器设计人员（不是审核人员！）应具备的最起码的基本知识。

二、容委会统一图纸答辩，60分。

30分钟找错，一个重大错误：20分，三个技术性错误每题10分：30分，其余一般错误10分。

找错技巧：拿到图纸后不要慌。

首先检查技术特性表查找重大错误：a容器类别；b 材料；c热处理，d焊接接头系数，设计参数等，涉及的主要是《容规》，如盛装硫化氢含量较高液化石油气储罐的一些要求。

找到重大错误20分到手后检查“技术要求”，查找三个技术性错误，材料复验、无损检测、热处理、压力试验、防腐、冲击试验、焊接试板等方面的要求。

涉及《容规》、GB150、GB151、GB12337、JB/T4710、JB/T4731等规范标准的主要内容，只要你真正是进行过两三年压力容器设计，60分很容易，如你只是仅读过规范标准并记住一些主要内容，运气好，也能及格。

有位老兄，答辩下来心神不定，不知自己是否找出重大错误，我要他仔细回想技术特性表内容、找出那些问题：三类容器石油液化气卧式储罐，材料20R，设计参数也没问题，临交图时在热处理栏中打上“√”。

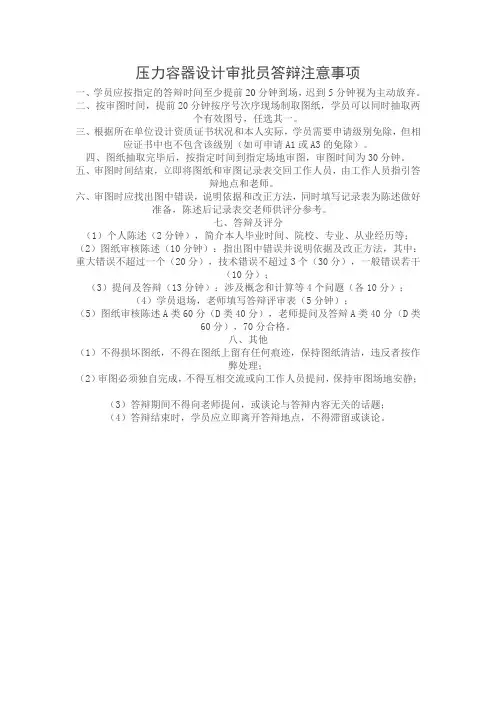

压力容器设计审批员答辩注意事项
一、学员应按指定的答辩时间至少提前20分钟到场，迟到5分钟视为主动放弃。

二、按审图时间，提前20分钟按序号次序现场制取图纸，学员可以同时抽取两
个有效图号，任选其一。

三、根据所在单位设计资质证书状况和本人实际，学员需要申请级别免除，但相
应证书中也不包含该级别（如可申请A1或A3的免除）。

四、图纸抽取完毕后，按指定时间到指定场地审图，审图时间为30分钟。

五、审图时间结束，立即将图纸和审图记录表交回工作人员，由工作人员指引答
辩地点和老师。

六、审图时应找出图中错误，说明依据和改正方法，同时填写记录表为陈述做好
准备，陈述后记录表交老师供评分参考。

七、答辩及评分
（1）个人陈述（2分钟），简介本人毕业时间、院校、专业、从业经历等；（2）图纸审核陈述（10分钟）：指出图中错误并说明依据及改正方法，其中：重大错误不超过一个（20分），技术错误不超过3个（30分），一般错误若干
（10分）；
（3）提问及答辩（13分钟）：涉及概念和计算等4个问题（各10分）；
（4）学员退场，老师填写答辩评审表（5分钟）；
（5）图纸审核陈述A类60分（D类40分），老师提问及答辩A类40分（D类
60分），70分合格。

八、其他
（1）不得损坏图纸，不得在图纸上留有任何痕迹，保持图纸清洁，违反者按作
弊处理；
（2）审图必须独自完成，不得互相交流或向工作人员提问，保持审图场地安静；
（3）答辩期间不得向老师提问，或谈论与答辩内容无关的话题；
（4）答辩结束时，学员应立即离开答辩地点，不得滞留或谈论。

1钢管 ________________________________________________________________________________ 5 GB150.2 5____________________________________________________________________________ 5 1锻件 ________________________________________________________________________________ 5 1螺柱 ________________________________________________________________________________ 6 1 螺柱和螺母_________________________________________________________________________ 6 1 低温容器用焊条_____________________________________________________________________ 6 1复合板 ______________________________________________________________________________ 6 2焊后热处理 __________________________________________________________________________ 6 2. 消氢热处理 _________________________________________________________________________ 7 2成形受压元件的恢复性能热处理 ________________________________________________________ 8 3制备产品焊接试件 ____________________________________________________________________ 8 4 100%RT或UT ________________________________________________________________________ 8 4 100%MT或PT ________________________________________________________________________ 9 4局部无损检测 _______________________________________________________________________ 10 4 组合检测__________________________________________________________________________ 104 热切割坡口表面____________________________________________________________________ 105 泄露性试验________________________________________________________________________ 10 偏心锥壳____________________________________________________________________________ 11 补强圈补强__________________________________________________________________________ 11 GB/T25198-2010 ______________________________________________________________________ 11 《固规》3.4.2.2 _______________________________________________________________________ 12 总图要求____________________________________________________________________________ 12 《固规》3.14 _________________________________________________________________________ 12 焊接接头____________________________________________________________________________ 12 《固规》3.17 _________________________________________________________________________ 12 压力容器用管法兰____________________________________________________________________ 12 接管内径倒角要求____________________________________________________________________ 13 不得有咬边__________________________________________________________________________ 13 热处理后返修应重新进行热处理的______________________________________________________ 13 低温低应力工况______________________________________________________________________ 13 分程隔板的名义最小厚度______________________________________________________________ 13 隔板槽宽度__________________________________________________________________________ 14 圆筒厚度的选取______________________________________________________________________ 14 管板最小厚度________________________________________________________________________ 14 复合管板覆层最小厚度及相应要求______________________________________________________ 14 换热管与管板的连接__________________________________________________________________ 14 折流板缺口布置______________________________________________________________________ 14 设置防冲板或导流筒__________________________________________________________________ 15 防冲板结构及最小厚度________________________________________________________________ 15 导流筒______________________________________________________________________________ 15 纵向隔板厚度________________________________________________________________________ 15 挡管________________________________________________________________________________ 15 中间挡板____________________________________________________________________________ 15 滑道________________________________________________________________________________ 15 鞍式支座布置________________________________________________________________________ 15 立式交换器支座______________________________________________________________________ 16 附件________________________________________________________________________________ 16 焊接工艺评定________________________________________________________________________ 16附录Ⅰ管板与管箱、壳体的焊接连接____________________________________________________ 17 NB/T47020-2012 _______________________________________________________________________ 17 6.6.1.2 长颈法兰 ______________________________________________________________________ 17 NB/T47020-2012 _______________________________________________________________________ 17 6.6.1.3 法兰检测 ______________________________________________________________________ 17 换热器膨胀节设置原则________________________________________________________________ 17 滑动端鞍座长圆孔位置________________________________________________________________ 17 塔式容器____________________________________________________________________________ 18 裙座________________________________________________________________________________ 18 裙座开坡口尺寸______________________________________________________________________ 18 排气孔（管）和隔气圈________________________________________________________________ 18 地震载荷____________________________________________________________________________ 20 塔外形尺寸公差______________________________________________________________________ 20 塔的热处理__________________________________________________________________________ 20 塔计算______________________________________________________________________________ 20 防火层______________________________________________________________________________ 21 耐压试验公式________________________________________________________________________ 21 管程压力大于壳程压力的管接头的试压__________________________________________________ 21 水压试验对水的要求__________________________________________________________________ 22 无法进行压力试验容器应采取的安全措施________________________________________________ 22 泄露试验____________________________________________________________________________ 22 装有安全阀的容器气密试验和设计压力的确定____________________________________________ 22 换热器管束防振措施__________________________________________________________________ 22 JB/T4710-2005标准释义________________________________________________________________ 22 7防振措施 ___________________________________________________________________________ 22 低温压力容器设计注意事项____________________________________________________________ 22 鞍座材料____________________________________________________________________________ 23 支座的设置__________________________________________________________________________ 23 塔的校核截面________________________________________________________________________ 23 GB150.1中3名词定义 _________________________________________________________________ 23 HG/T20580-2011 3 名词定义__________________________________________________________ 23 设计压力的确定______________________________________________________________________ 24 复合钢板不适合做热处理的原因________________________________________________________ 24 异种钢焊接__________________________________________________________________________ 24 （缪春生）__________________________________________________________________________ 24 消氢处理及氢的来源__________________________________________________________________ 24 应力腐蚀____________________________________________________________________________ 24 晶间腐蚀机理、______________________________________________________________________ 24 控制途径及条件______________________________________________________________________ 24 其他腐蚀____________________________________________________________________________ 25 压力容器常见失效准则________________________________________________________________ 25 压力容器常见失效形式________________________________________________________________ 25 强度理论____________________________________________________________________________ 25 管板受力分析________________________________________________________________________ 25 固定管板计算危险工况组合____________________________________________________________ 25 塔的分类____________________________________________________________________________ 25 卧式容器的鞍座设计__________________________________________________________________ 25 卧式容器的各个应力及位置____________________________________________________________ 25固定圆平板及周边简支圆平板弯矩图、剪力图、应力图____________________________________ 25 热处理名词及相应适用范围或特点______________________________________________________ 25一、标准抗拉强度下限值Rm≥540MPa的低合金钢在设计中的要求：________________________ 32二、CrMo钢压力容器设计注意事项_____________________________________________________ 33三、具有应力腐蚀的介质设计制造注意事项：____________________________________________ 34四、低温容器设计注意事项：__________________________________________________________ 36五、高温容器设计注意事项：__________________________________________________________ 371钢板GB150.2 4Rm≥540MPa的钢板：18MnMoNbR、13MnNiMoR、12Cr2Mo1VR、06Ni9DR、07MnMoVR、07MnNiVDR、07MnNiMoDR、12MnNiVR(备注：P87Q235系列适用于设计压力<1.6MPa ,不得用于毒性程度为极度和高度危害的介质。

1.新老《容规》有何改变
2.鞍座固定支座和滑动支座怎样合理安排位置
3.换热器什么情况下增设U型膨胀节
4.管板可不可以用钢板代替，如果可以有什么限制？或者说什么情况下用钢板代替。

5.什么是受压元件？
6.什么是安全附件？
7.卧式压力容器力学模型是什么？卧式压力容器弯矩和剪力图的绘制
8.换热器受压元件中哪个部件是不考虑腐蚀裕量的，为什么？
9.焊缝系数怎么取？固定管板式换热器最后一道焊缝不能进行无损检测，焊缝系数应怎么
取？在设计计算书中如何体现？
10.椭圆形封头名义厚度有什么要求？为什么要有这个要求，半球形封头呢？平盖呢？
11.水压试验转变为气压实验要注意哪些变更。

12.检查孔应该怎么设置，数量和位置，及检查孔的大小。

计算题
锥壳计算长度
简答
1.长期使用温度为450度左右的铬镍奥氏体不锈钢应该怎样防止敏化现象
2.胀焊并用用在那种情况
3.GB150中什么情况要求接管和筒体焊缝要打圆角。

4.内径和有效厚度的比值大于20和小于等于20本质区别是什么
5.介质毒性为极度或高度危害时，应增加那些措施
水压试验转变为气压实验要注意哪些变更。

（这个是考题，上面那个好像是答辩时老师问的。

）
6.。

一、技术特性表：1、技术特性参数：换热面积、换热管的规格、程数、塔器（含立式容器）的**烈度（卧式容器应注明**烈度）、基本风压。

搅拌设备应核对减速机型号、电机功率、搅拌转速、电动机防爆等级，全容积（对储存液化石油气的储罐应注明装量系数）。

介质名称（有应力腐蚀的应注明介质的纯净度）、介质密度、介质的物性。

主要受压元件的材质。

设备最大质量（与设计计算载荷有关）、设备净重、最大吊装质量、安全阀的开启压力、安全阀的型号、规格。

焊接材料、保温材料、保温厚度。

容器类别：容器类别按《容规》第6条（P7）。

设计温度、工作温度：设计温度必要时应考虑环境温度。

设计压力、工作压力：设计压力应≥最高工作压力、试验压力（立置和卧置）、焊缝系数。

1.1装有安全阀的设计压力应≥安全阀的开启压力1.2装有爆破片的设计压力应≥爆破片的爆破压力1.3液化石油气储罐的设计压力符合《容规》要求腐蚀裕量，对有应力腐蚀的应腐蚀介质的限定含量。

对有时效性的材料应考虑介质的相容性，还应注明压力容器的使用年限。

介质为压缩空气、水蒸汽或水的碳素钢或低合金钢的，腐蚀裕量不小于1mm。

NAOH、湿H2S、液氨属于应力腐蚀环境，高温高压氢腐蚀环境。

可能引起晶间腐蚀的环境：氨基甲酸铵、工业醋酸、甲酸等见：HG20581.2、设计、制造、检验标准。

1、设计需要时应填写HG20584-1998,HG20585-1998,HG20652-1998等。

2、设计需要时应填写GB150-1998附录C。

二、管口与支座方位：管口表该填写的应填写齐全。

三、技术要求应参考《化工设备图样技术要求》进行审图：1、无损检测：1、100%射线或超声波检测《容规》第85条：p43页：符合下列情况之一时，压力容器的对接接头，必须进行全部射线或超声检测：１．GB150及GB151等标准中规定进行全部射线或超声检测的压力容器。

２．第三类压力容器。

３．第二压力容器中易燃介质的反应压力容器和储存压力容器。

答辩题：1、压力容器按承受压力的大小，可分为哪几个等级？答：分为低压、中压、高压、超高压四个等级，具体划分如下：低压容器（代号L），0.1MPa≤p<-1.6 MPa。

中压容器（代号M），1.6MPa≤p<10MPa。

高压容器（代号H），10MPa≤p<100 MPa。

超高压容器（代号U），p≥100 MPa。

2、安全阀的优缺点是什么？适用于什么样的压力容器？答：优点（1）仅排泄压力容器内高于额定部分的压力，当容器内压力降至额定压力时，即自动关闭，所以它可以避免一旦出现超压就把压器内气体全部排出而造成浪费和生产中断的情况。

（2）本身可重复使用。

（3）安装调整容易。

缺点（1）密封性能差。

即使是合格的安全阀，在正常的工作压力下也难免有些轻微泄漏。

（2）由于弹簧的惯性作用，阀的开放有滞后现象，因此泄压反应较慢。

（3）安全阀用于不洁净的气体时，阀口有被堵塞或阀瓣有被粘住的可能。

3、如何维护保养安全阀？答：要使安全阀经常处于良好状态，保持灵敏可靠和密封性良好，必须对它进行如下维护和保养：（1）要经常保持安全阀的清洁，防止阀体弹簧沾上油垢，脏物或被锈蚀，防止安全阀排放管被油垢或其他异物堵塞，设置在室外露天的安全阀，还要注意防冻。

（2）经常检查安全阀的铅封是否完好，检查杠杆式安全阀的重锤是否有松动，被移动以及另挂重物的现象。

（3）发现安全阀有泄漏迹象时，应及时修理或更换，禁止用增加载荷的方法（如加大弹簧的压缩量或移动重锤和加挂重物等）减除阀的泄漏。

（4）空气、水蒸汽以及带有黏滞性物质而排气又不会造成危害的其他气体的安全阀，应定期进行手提排气试验，手提排气试验的间隔期限，可以根据气体的洁净程度来确定。

4、压力表的安装有什么要求？答：（1）装设位置应便于操作人员观察和清洗，且应避免受到辐射热、冻结或震动的不利影响。

（2）为了便于更换和检定压力表，压力表与容器之间应装设三通旋塞或针形阀，三通旋塞或针形阀应有开启标记和锁紧装置。

压力容器设计审核人考核问答题-1.压力容器开孔补强的有效不强范围？内压、外压是否相同？2.双管板换热器的特点是什么？何种情况下使用这种换热器？3.何为晶间腐蚀？那些介质可引起晶间腐蚀？4.立式容器支腿垫板与壳体有10mm 不焊，为什么？5.第一强度理论又叫什么理论？第三强度轮又叫什么理论？6.S,P含量过高有什么危害？（大概意思）7.什么情况下容器用带刚性环的耳式支撑设计审核答辩的一些问题图纸错误：1.极度危害介质未要求气密性试验2.壳体板材未超碳3.裙座与下封头焊缝高度不符合要求4.下封头拼接时，裙座未开设豁口5.裙座引出管直径偏小6.焊材选择错误7.新容规中Ⅳ级锻件未复验8.没有设置安全阀9.吊耳垫板与筒体材质不一致10.试验压力未计温度修正11.封头与筒体削边错误12.焊接接头型式选用错误13.板材供货状态错误14.填料塔未开设人孔15.探伤合格级别错误16.热处理与无损检测顺序错误答辩中老师提到的问题：1.球罐应校核的危险截面2.球壳板的组装方式3.换热器气密性试验压力如何确定4.管板锻件何时选用5.管板弯曲应力控制值6.管板计算压力的确定7.水压试验工况下塔器应校核的载荷8.塔操作工况下的组合弯矩9.圆筒与封头计算厚度的差值10.重要容器中孔径较大的开孔CD 类焊缝能否超探11.无损检测的种类及各自特点12.塔器应考虑的载荷13.椭圆封头上开孔补强计算厚度的差别14.厚壁与薄壁圆筒计算的区别15.高压容器垫片的选择16.高压为什么选择球型封头17.铬钼钢选材应注意的问题18.圆平板开孔补强计算的依据19.高压容器的特点20.时差法与脉冲法的原理21.管板厚度先设定后计算还是先计算22.钢材中S、P元素有什么危害？23.冷成型的标准蝶形封头是否需要热处理？24.固定管板换热器筒体计算厚度3mm，最小对接厚度为8mm，计算通过后，用10mm钢板代用是，是否需要重新计算，为什么？25.裙座什么时候需要设置防火层26.锻件分几级，并有什么区别27.换热器管箱什么时候需要热处理28.高压容器螺栓应注意什么29.法兰螺栓为什么跨中均布？30.固定管板换热器，什么时候需要设置膨胀节？31.审核人员的职责？32.卧式容器的剪力弯矩图？33.填料塔设备专业审查工艺专业的提资资料需要注意哪些问题34.U型换热器的适用范围U型换热器和浮头换热器的力学模型是什么35.液柱静压力的取值范围36.高压容器和普通低压容器相比设计上有何区别？37.卧式容器支座设置问题及σ1-6具体的位置38.给你这套图，若你来设计来考虑那些问题。

欢迎大家继续补充问题，个人精力有限，谢谢！R185甲烷化炉我找的错误如下：1. 半球封头与筒体对焊削边不对，应GB150.3 D32. 水压试验压力不对3. 技术表射线等级不对，应为AB级不是A级4. 延迟裂纹需焊后24小时做磁粉探伤5. 筒体对接焊缝钝边（6mm）过大，改为2+-1mm6. 裙座螺栓未加螺栓底座7. 地脚螺栓孔过大Q183图纸找错：设计温度的写法改成-15/50；要做整体热处理；材料牌号错15MnNbR改成Q370R；材料逐张超声检测质量等级改成II级；底板没有开径向长圆孔；人孔法兰密封面采用凹凸面连接答辩：1、设计温度为什么要标注成-15/50℃2、高压容器材料采购要求3、如果用凹凸面法兰，连接在设备上的管法兰一般是凹面还是凸面4、球罐热处理时，基础是什么情况R194石油液化气储罐Q235B选材错误，水压试验值错误，射线技术等级A级错误，没有介质特性，没有地震烈度，没有表面检测标准、方法，鞍座F/S设置反了，接管焊接接头图应该全焊透，封头未标注最小成形厚度，没有静电接地，接管选用GB/T5310中的20G(未列入GB150)。

下面问题，不一定是原话，可能有错误，欢迎大家指出交流基本概念1.材料部分规定厚板可以加一组二分之一处取样，为什么？有什么意义？对于厚钢板，由于沿厚度方向的冲击性能可能有较大差异，因此应考虑在厚度方向不同位置的取样。

2.材料表取用高温部分（黑线以右）需用应力时，设计需要注意什么？计算试验压力时，去粗黑线左侧的许用应力来进行温度的试验压力计算修正。

3. 什么叫焊接接头？由焊缝、熔合区、热影响区和母材金属组成的整体叫焊接接头3.为什么校核法兰转角？因为法兰的失效大多是泄漏失效，法兰刚度不足将会是法兰在承受载荷时转角过大而发生泄漏。

法兰计算中虽然是校核应力，但其目的是通过应力控制而使法兰的变形量（转角）在控制范围内，从而保证密封。

4.不锈钢热处理温度？固溶处理，1100℃左右。
