P+F光电开关

K19 7 LD T0 8 OUT Y1
基本逻辑指令
2．触点串联指令（AND、ANI）
AND：与指令。用于单个常开触点的串联连接。 ANI：与非指令。用于单个常闭触点的串联连接。 • 指令的说明
– AND、ANI编程元件：X、Y、M、T、C、S ； – AND、ANI指令仅用于单个触点与前面触点的串联； – 若是两个并联电路块（两个或两个以上触点并联连接
1.LD、LDI、OUT指令
步序
同一个软元件线圈在一个梯 形图中只能用一次OUT
OUT指令 可连续多 次使用， 操作数不 能是X
助记符 操作数
基本逻辑指令
1.LD、LDI、OUT 指令
梯形图程序
X0 Y0
X1 M100
T0 K19 T0
Y1
指令表程序
步序 指令 地址 0 LD X0 1 OUT Y0 2 LDI X1 3 OUT M100 4 OUT T0
第一步：按照控制要求，用PLS完成梯形图设计； 第二步：打开编程软件，进行联机调试。
3．取反（INV）
• INV：取反指令。它将INV指令执行之前的运算结果取反 ，没有操作数。不能单独存在。指令使用示例见图
4．空操作、结束指令（NOP、END）
• NOP：空操作指令。刚创建的新文件或者将程序全部清除 时，全部指令成为NOP；
控制要求：X000第一次闭合，Y001接通并保持； X000第二次闭合，Y001断开。
第一步：按照控制要求，分别用LDP、LDF完成梯 形图设计；
第二步：打开三菱SWOPC-FXGP/WIN-C编程软件， 进行联机调试。
2．边沿检出指令（PLS、PLF）
• PLS：上升沿检出指令，在输入信号上升沿产生一个扫描 周期的脉冲输出。操作数可以是Y、M、S。

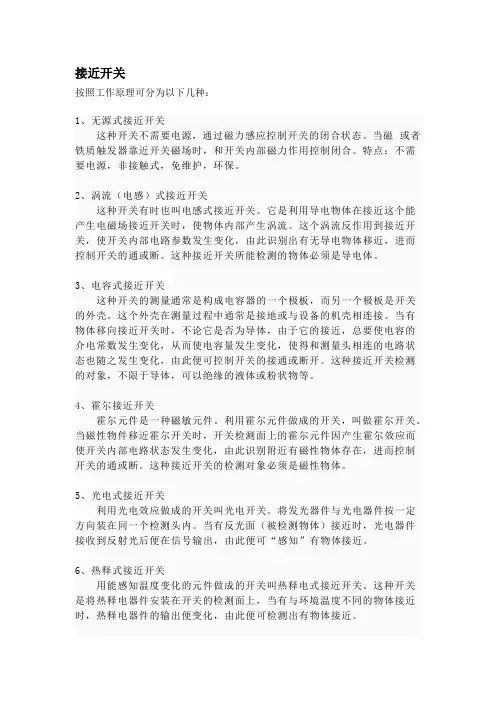

接近开关按照工作原理可分为以下几种：1、无源式接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。

当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。

特点：不需要电源，非接触式，免维护，环保。

2、涡流（电感）式接近开关这种开关有时也叫电感式接近开关。

它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。

这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是导电体。

3、电容式接近开关这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。

这个外壳在测量过程中通常是接地或与设备的机壳相连接。

当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。

这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。

4、霍尔接近开关霍尔元件是一种磁敏元件。

利用霍尔元件做成的开关，叫做霍尔开关。

当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。

这种接近开关的检测对象必须是磁性物体。

5、光电式接近开关利用光电效应做成的开关叫光电开关。

将发光器件与光电器件按一定方向装在同一个检测头内。

当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。

6、热释式接近开关用能感知温度变化的元件做成的开关叫热释电式接近开关。

这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。

7、其它当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。

声纳和雷达就是利用这个效应的原理制成的。

倍加福传感器故障排查及原理分析传感器维护和修理保养P+F倍加福传感器故障排查及原理分析假如P+F传感器显现故障时，先要考虑的是接线或配置的问题。

对于对射型光电传感器必需由投光部和受光部组合使用，两端都需要供电；而回归反射型必需由传感器探头和回归反射板组合使用；同时，用户必需给传感器供应稳定电源，假如是直流供电，必需确认正负极，如若正负极连接错误则会导致输出信号没有。

上述的原因分析是对光电传感器本身的考虑，我们还需要考虑的是检测物体的位置问题，假如检测物体不在检测区域，这样的检测是徒劳的。

检测物体必需在传感器可以检测的区域内，也就是光电可以感知的范围内。

其次，要考虑传感器光轴有没有对准问题，对射型的投光部和受光部光轴必需对准，对应的回归反射型的探头部分和反光板光轴必需对准。

同样还要考虑的是检测物体是否符合标准检测物体或者小检测物体的标准，检测物体不能小于小检测物体的标准，从而避开导致对射型、反射型不能很好检测透亮物体，像反射型对检测物体的颜色有要求，颜色越深，检测距离就越近。

假如以上情况都可以很明确地做出排出后，我们需要做的事就是检测环境的干扰因素。

如光照强度不能超出额定范围；假如现场环境有粉尘，就需要我们定期清理光电传感器探头表面；或者是多个传感器紧密安装，相互产生干扰；还有一种影响比较大的是电气干扰，假如四周有大功率设备，产生干扰时必需要有相应的抗干扰措施。

假如做过上述的逐一排查，这些因素都可以明确地排出还是没有信号输出的话，建议退回厂家检测判定。

德国P+F传感器自检：您可能知道，假如您有一套（倍加福P+F）我们一个传感器，您可以向传感器发送一个测试脉冲，并将其与工厂标定值进行比较。

假如读数有显著差异，我们建议将此传感器送回工厂进行校准。

AC—7x和AC—4x可以进行倾斜测试。

这也是另一种确定传感器是否需要校准的方法。

后，我们的阅历表明，在任何环境下使用超过10年的任何传感器都应当送回工厂重新校准。

三、三菱FX2 PLC 实物图及面板上的LED 指示说明（用鼠标在各处点点）全屏观看第二节 PLC 的工作过程PLC 大多采用成批输入/输出的周期扫描方式工作，按用户程序的先后次序逐条运行。

一个完整的周期可分为三个阶段： （一）输入刷新阶段程序开始时，监控程序使机器以扫描方式逐个输入所有输入端口上的信号，并依次存入对应的输入映象寄存器。

（二）程序处理阶段所有的输入端口采样结束后，即开始进行逻辑运算处理，根据用户输入的控制程序，从第一条开始，逐条加以执行，并将相应的逻辑运行结果，存入对应的中间元件和输出元件映象寄存器，当最后一条控制程序执行完毕后，即转入输出刷新处理。

（三）输出刷新阶段将输出元件映象寄存器的内容，从第一个输出端口开始，到最后一个结束，依次读入对应的输出锁存器，从而驱动输出器件形成可编程的实际输出。

一般地，PLC 的一个扫描周期约10ms ，另外，可编程序控制器的输入/输出还有响应滞后（输入滤波约10ms ），继电器机械滞后约10ms ，所以，一个信号从输入到实际输出，大约有20--30ms 的滞后。

输入信号的有效宽度应大于1个周期+10ms 。

第三节 三菱FX PLC 中各种元件介绍（以FX2-64MR 为例） 一、输入继电器 X •X 、Y 还有无数个常开、常闭触点供编程使用。

• Y 外部分仅有一个常开触点供带动负载使用。

• 可以看出每组都是8个X0--X7 X10-X17（共32点）X20-X27 X30-X37 •输入输出点数根据实际工程需要来确定。

•可采用主机+扩展的方式来使用，扩展的编号依次编下去。

二、输出继电器 YY0--Y7Y10--Y17Y20--Y27Y30--Y37（共32点）三、辅助继电器 M（1）通用辅助继电器M0--M499（共500个），关闭电源后重新启动后，通用继电器不能保护断电前的状态。

（2）掉电保持辅助继电器M500--M1023（共524个），PLC断电后再运行时，能保持断电前的工作状态，采用锂电池作为PLC掉电保持的后备电源。
