有关光电开关知识点汇总

光电操作知识点总结一、光电传感器的基本原理光电传感器是一种能够将光信号转换成电信号的器件。

根据工作原理的不同，光电传感器可以分为光电开关、光电电眼、光电编码器等。

其中，光电开关是将入射光束转化成控制信号的一种装置，主要用于检测、计数、测距等应用；光电电眼是能够检测物体的存在、颜色、形状和位置等信息的光电传感器；光电编码器是一种用于检测转速、位置、角度等参数的装置，主要应用于机械控制系统中。

光电传感器的基本原理是利用光电效应将光信号转换成电信号。

光电效应是指当光线照射到半导体表面时，由于光子的能量激发了半导体中的电子，从而产生了电流或电压的变化。

根据光电效应的不同机制，光电传感器可以分为光电导、光电效应、光电光管、光电晶体等不同类型。

二、光电操作的应用领域光电操作技术在工业生产、仓储物流、交通运输、家居安防等领域都有着广泛的应用。

其主要应用包括但不限于以下几个方面：1. 工业自动化：光电操作技术在工业自动化生产中起着至关重要的作用。

它可以用于检测产品的位置、颜色、形状、大小等信息，控制生产线的速度、卸载、包装等工作。

光电传感器还可以用于检测机械设备的旋转速度、位置变化、输送带的限位、缺货等情况。

2. 仓储物流：在仓储物流领域，光电操作技术主要用于实现自动化分拣、货物追踪、库存管理等功能。

光电传感器可以用于检测货物的到达与离开、货架位置信息、货物的体积和重量等数据，以便于实现自动分拣、库存盘点等操作。

3. 交通运输：在交通运输领域，光电操作技术主要应用于交通信号控制、车辆识别、车道探测等方面。

光电传感器可以用于检测车辆的到达与离开、车辆的颜色与型号、车道的限位、人行道的行人流量等信息，以便于实现交通信号灯的自动控制、车辆识别、车道探测等功能。

4. 家居安防：在家居安防领域，光电操作技术主要用于智能门窗、智能照明、智能监控等方面。

光电传感器可以用于检测门窗的开合状态、房间的光线亮度、房间的温度湿度等信息，以便于实现智能家居系统的自动控制、安全监控等功能。

光电开关种类及使用场景以光电开关种类及使用场景为题，我们来介绍一下光电开关的基本概念、分类以及常见的使用场景。

一、光电开关的基本概念光电开关是一种利用光电效应工作的开关装置，通过探测物体对光线的遮挡或反射，来实现开关的闭合或断开。

光电开关一般由光源、光电传感器和信号处理电路组成，可以将光信号转换为电信号，实现对电路的控制。

二、光电开关的分类根据光电开关的工作原理和使用方式，可以将其分为以下几类：1. 光电对射型开关：由发射器和接收器组成，将光线沿直线传输，当物体阻挡光线时，接收器接收到的光信号减弱或消失，从而触发开关动作。

这种光电开关适用于检测物体的存在、位置或通过与物体的距离来实现控制。

2. 反射型光电开关：光源和光电传感器位于同一侧，通过反射物体表面的光线来实现开关的闭合或断开。

当物体遮挡或接近光电开关时，反射光线会受到干扰，从而改变光电传感器接收到的光信号，触发开关动作。

这种光电开关适用于物体的存在检测、计数和边缘检测等场景。

3. 扩散型光电开关：光源和光电传感器位于同一侧，通过检测物体对光线的散射来实现开关的闭合或断开。

当物体接近光电开关时，散射光线会改变光电传感器接收到的光信号，从而触发开关动作。

这种光电开关适用于物体的存在检测、计数和位置控制等场景。

4. 光纤型光电开关：光源和光电传感器通过光纤连接，可以实现对细小物体的检测。

光纤型光电开关适用于对小尺寸、高精度的物体进行检测和控制。

三、光电开关的使用场景光电开关由于其灵敏度高、反应速度快等特点，在工业自动化控制、安防监控、医疗设备等领域得到广泛应用。

以下是一些典型的使用场景：1. 自动门控制：利用反射型光电开关或扩散型光电开关，可以实现对自动门的开关控制。

当有人靠近门口时，光电开关会检测到人体，自动门会打开，方便人们的进出。

2. 产线物体检测：在工业生产线上，可以使用光电对射型开关或反射型光电开关来检测物体的存在、位置和通过与物体的距离来实现控制。

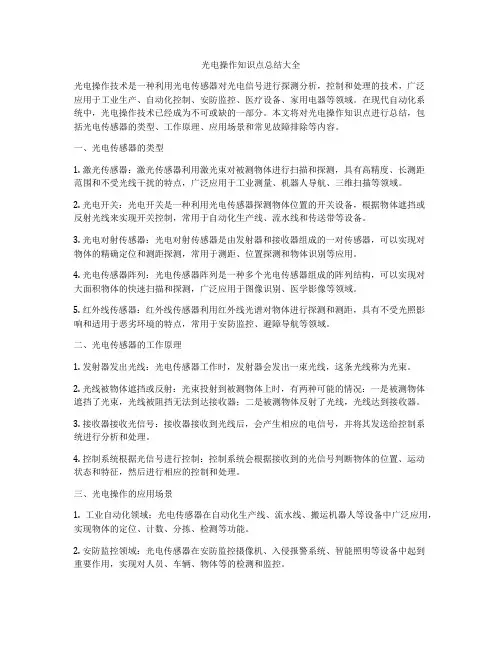

光电操作知识点总结大全光电操作技术是一种利用光电传感器对光电信号进行探测分析，控制和处理的技术，广泛应用于工业生产、自动化控制、安防监控、医疗设备、家用电器等领域。

在现代自动化系统中，光电操作技术已经成为不可或缺的一部分。

本文将对光电操作知识点进行总结，包括光电传感器的类型、工作原理、应用场景和常见故障排除等内容。

一、光电传感器的类型1. 激光传感器：激光传感器利用激光束对被测物体进行扫描和探测，具有高精度、长测距范围和不受光线干扰的特点，广泛应用于工业测量、机器人导航、三维扫描等领域。

2. 光电开关：光电开关是一种利用光电传感器探测物体位置的开关设备，根据物体遮挡或反射光线来实现开关控制，常用于自动化生产线、流水线和传送带等设备。

3. 光电对射传感器：光电对射传感器是由发射器和接收器组成的一对传感器，可以实现对物体的精确定位和测距探测，常用于测距、位置探测和物体识别等应用。

4. 光电传感器阵列：光电传感器阵列是一种多个光电传感器组成的阵列结构，可以实现对大面积物体的快速扫描和探测，广泛应用于图像识别、医学影像等领域。

5. 红外线传感器：红外线传感器利用红外线光谱对物体进行探测和测距，具有不受光照影响和适用于恶劣环境的特点，常用于安防监控、避障导航等领域。

二、光电传感器的工作原理1. 发射器发出光线：光电传感器工作时，发射器会发出一束光线，这条光线称为光束。

2. 光线被物体遮挡或反射：光束投射到被测物体上时，有两种可能的情况：一是被测物体遮挡了光束，光线被阻挡无法到达接收器；二是被测物体反射了光线，光线达到接收器。

3. 接收器接收光信号：接收器接收到光线后，会产生相应的电信号，并将其发送给控制系统进行分析和处理。

4. 控制系统根据光信号进行控制：控制系统会根据接收到的光信号判断物体的位置、运动状态和特征，然后进行相应的控制和处理。

三、光电操作的应用场景1. 工业自动化领域：光电传感器在自动化生产线、流水线、搬运机器人等设备中广泛应用，实现物体的定位、计数、分拣、检测等功能。

光电开关在使用时，遵循以下步骤和注意事项：1. 准备工作：- 检查光电开关是否完好无损，确认型号规格是否符合使用需求。

- 确认输入电源电压是否在允许范围内，并保持稳定，如直流输入电压允许±10%的波动。

2. 安装位置确定：- 根据应用需求，选择合适的安装位置，确保光电开关的发射器和接收器之间的光路不会被无关物体阻挡。

- 若使用反射型光电开关，确保检测面反射率足够，透明或半透明物体以及在强烈光照下的物体可能需要特殊类型的光电开关。

3. 调节与定位：- 安装好光电开关后，可以通过手动或自动方式进行调节，以确保开关能在合适的位置准确检测到目标物体。

- 如果检测不到物体或反应不稳定，可以逆时针或顺时针调节灵敏度旋钮至适当位置，直至开关能可靠触发。

4. 配线与接地：- 配线时务必遵守安全规定，使用指定长度的电缆，并且为了防止噪声干扰和安全性，光电开关的线路应与高压线、动力线分开布线，尽量避免在同一配线管或线槽内。

- 接线完成后，确保线路连接正确无误，且做好接地措施，以防静电积累或电磁干扰。

5. 应用场景适应：- 根据应用场景的不同，选择适合的光电开关类型，如漫反射型、对射型、镜反射型等。

- 对于有色物品、间距较大的物体、透明或反光物体，要考虑选用具有较高适应性的光电开关型号。

6. 测试与调试：- 完成安装和接线后，进行功能测试，观察光电开关能否正常开启或关闭，以及响应时间和重复精度是否满足应用需求。

- 如有必要，根据实际情况微调光电开关的角度、距离或灵敏度。

7. 维护与保养：- 定期清洁光电开关的透镜部分，避免灰尘、污渍影响光路。

- 在日常使用中，注意不要带电操作光电开关，以防触电风险。

总而言之，正确使用光电开关不仅涉及正确的安装和调节，还包括适当的环境适应、防干扰措施以及必要的后期维护。

光电开关原理解析光电开关是一种利用光电效应来检测目标物体的存在或位置的装置。

它由发光部分和光电检测部分组成，通过光的发射和接收来实现对目标物体的触发与反馈。

本文将对光电开关的原理进行详细解析。

一、光电开关的基本原理光电开关基于光电效应的原理工作。

光电效应是指当光线照射到某些特定材料表面时，能够激发出光电子，即光子转化为电子。

这种效应被广泛应用于光电开关中。

光电开关通常由光源、光电器件和信号处理部分组成。

光源一般是发光二极管（LED），它能够发出可见光或红外光。

光电器件包括光电二极管、光敏电阻、光电晶体管等，它们负责接收光信号并将其转化为电信号。

信号处理部分则对接收到的电信号进行处理，实现对目标物体的触发与控制。

二、光电开关的工作原理光电开关的工作原理可以分为两种基本模式：反射型和穿透型。

1. 反射型光电开关反射型光电开关将光源和光电器件安装在同一侧，通过反射物体表面的光来实现检测。

当目标物体接近光电开关时，光会被目标物体反射回来，并被光电器件接收到。

通过检测接收到的光信号的变化，可以实现对目标物体的触发与反馈。

2. 穿透型光电开关穿透型光电开关将光源和光电器件安装在相对的两侧，通过目标物体的穿过来实现检测。

当目标物体妨碍了光源直线传播到光电器件的路径时，光电器件将接收不到或接收到较弱的光信号。

通过检测接收到的光信号的变化，可以实现对目标物体的触发与反馈。

三、光电开关的应用领域光电开关由于其高灵敏度、快速响应和非接触检测等特点，在工业自动化、机械设备、物料搬运等领域中得到广泛应用。

1. 工业自动化光电开关可用于控制机器人的运动轨迹，检测零件的位置和存在，实现精确的自动化生产。

2. 机械设备光电开关可用于检测机械设备的运行状态和位置，实现对设备的精确控制和安全保护。

3. 物料搬运光电开关可用于控制物料输送线上的物料流动，实现自动化装卸和物料分类。

四、光电开关的优缺点分析光电开关作为一种非接触式检测装置，具有以下优点：1. 高灵敏度：光电效应使得光电开关对目标物体的检测更加敏感，能够实现微小物体或高速物体的精确检测。

光电开关的工作原理
光电开关是一种使用光电效应来检测和测量物体位置、距离、速度等参数的传感器。

它包含一个光源和一个光敏接收器，通过光源发出光束，并通过光敏接收器接收光束的强度变化来判断物体的存在或者运动状态。

光电开关的工作原理如下：
1. 发射光束：光电开关中的光源通常为红外光源，它能够产生一个红外光束。

这个光束会沿着一条直线或者一个区域发射出去。

2. 接收光束：光电开关中的光敏接收器通常为光电二极管或光电三极管。

它会接收到光源发出的光束，并将光束转化为电信号。

3. 检测物体：当没有物体遮挡光束时，光束会被光敏接收器接收到，并转化为一个特定的电信号，表示物体不存在。

4. 遮挡检测：当有物体遮挡光束时，光束中的一部分或全部会被物体阻挡住，光敏接收器接收到的光强度会减小。

这时，光敏接收器会将光束的强度变化转化为一个电信号，表示物体存在。

5. 信号处理：光电开关通常会对光敏接收器接收到的电信号进行放大、滤波等处理，以保证信号的准确性和稳定性。

光电开关的工作原理可以应用于很多领域，例如自动门控制、流水线物体检测、机器人导航等等。

它具有响应速度快、精度高、可靠性好等优点，在物体检测和测量方面有着广泛的应用。

光电开关简要使用说明光电开关是一种使用光电原理工作的传感器，广泛应用于自动化控制领域。

它通过感知光线的变化来实现开关的功能。

以下是光电开关的简要使用说明。

1.确认光电开关类型：光电开关有多种类型，如有源型、无源型以及激光型等。

在使用之前，要先确认所使用的光电开关的类型，以免操作错误或造成设备损坏。

2.安装光电开关：光电开关通常需要与被控制的设备相连，因此在安装之前，要选择一个适当的位置，并确保与被控制设备之间无遮挡物。

3.配置光电开关参数：不同类型的光电开关具有不同的参数设置方式。

一般来说，光电开关的参数包括感应距离、光电阻值等。

通过配置这些参数，可以实现对光电开关的精确控制。

4.检查光电开关连接：在使用之前，要检查光电开关与被控制设备的连接是否稳固。

一个松动的连接可能会导致信号失效或设备不正常工作。

5.调试光电开关：光电开关安装完成后，需要进行调试。

调试的过程中，可以通过对光照强度进行调整，来检查光电开关的工作效果。

6.应用特定场合：光电开关可以应用于不同的场合，如测距、测速、包装等。

在使用光电开关的时候，要根据具体场合的需求，进行相应的设置和调整。

7.维护光电开关：光电开关使用一段时间后，可能会出现一些问题，如光线衰减、光电阻老化等。

在这种情况下，需要进行维护和更换。

定期检查光电开关的状态，可以保证其正常工作。

总结：光电开关是一种使用光电原理工作的传感器。

使用光电开关需要先确认光电开关类型，然后安装光电开关并配置参数。

在使用过程中，要注意检查连接，进行调试，并根据具体场合的需求使用。

定期维护光电开关可以保证其正常工作。

小学光电知识点总结归纳一、光的基本知识1. 光的来源光的来源有自然光和人工光两种。

自然光是指太阳光、月光和星光等，而人工光是指人们利用电、火等制造的光。

2. 光的传播光是一种电磁波，它在真空中的传播速度为30万公里/秒。

在介质中传播时，光速度会发生变化。

光的传播是直线传播的，即光线是笔直的，不偏不倚地向前传播。

3. 光的颜色光的颜色是根据光的波长决定的。

光的波长越长，颜色就越偏红，波长越短，颜色就越偏蓝。

我们可以通过色散片将白光分解成七种颜色，即红、橙、黄、绿、青、蓝、紫七种颜色的光。

4. 反射与折射反射是指光线射到边界上后，一部分光线返回原来的介质，另一部分光线穿过边界进入另一介质的现象。

而折射是指光线从一种介质射入另一种介质后，改变传播方向的现象。

5. 光的作用光线照到物体上，有三种可能的作用：折射、透射和吸收。

透射是指光线穿透物体进入物体内部的现象，而吸收是指物体吸收光能的现象。

二、电的基本知识1. 电的产生电的产生主要包括静电产生、化学电池产生和发电机产生三种方式。

静电产生是指由搓烂、摩擦等方式产生的电；化学电池产生是指利用化学反应产生电；发电机产生是指通过磁场和线圈的相对运动来产生电。

2. 电的传导电的传导是指电能在导体中传播的过程。

常见的导体有金属、水和人体等。

金属是较好的导体，而绝缘体是不导电的。

3. 电的作用电的作用主要包括产生热、产生光、产生声音、进行化学反应等。

例如电灯产生光，电热水壶产生热，电铃产生声音等。

4. 电流的方向电流是电子在导体中的流动，其方向是从正极流向负极。

在金属导体中，电子是负电荷，所以电流的实际流动方向是从负极流向正极。

5. 电压和电阻电压是指电流的推动力，单位是伏特（V）；电阻是指阻碍电流通过的程度，单位是欧姆（Ω）。

电压越大，电流越大；电阻越大，电流越小。

三、光与电的关系1. 光电效应光电效应是指当光线照射到金属表面时，金属释放出电子的现象。

这表明光能能够使金属中的电子获得足够的能量而逸出金属表面。

光电开关的详细介绍光电开关，超毅电子供应。

光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

物体不限于金属，所有能反射光线的物体均可被检测。

光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。

安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。

概述光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

光电开关采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。

但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。

这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

光电开关的分类检测方式常用光电开关的分类方法：按检测方式可分为反射式、对射式和镜面反射式三种类型。

对射式检测距槽型光电开关离远，可检测半透明物体的密度（透光度）。

反射式的工作距离被限定在光束的交点附近，以避免背景影响。
