贵阳市普通中学 学 第一学期期末监测考试试题高二物理参考答案及评分建议

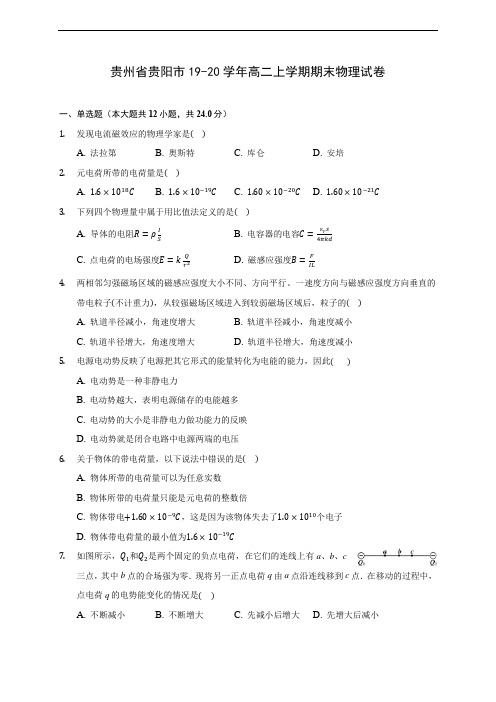

贵州省贵阳市19-20学年高二上学期期末物理试卷一、单选题（本大题共12小题，共24.0分）1.发现电流磁效应的物理学家是()A. 法拉第B. 奥斯特C. 库仑D. 安培2.元电荷所带的电荷量是()A. 1.6×1018CB. 1.6×10−19CC. 1.60×10−20CD. 1.60×10−21C3.下列四个物理量中属于用比值法定义的是()A. 导体的电阻R=ρIS B. 电容器的电容C=ɛr s4πkdC. 点电荷的电场强度E=k Qr2D. 磁感应强度B=FIL4.两相邻匀强磁场区域的磁感应强度大小不同、方向平行。

一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的()A. 轨道半径减小，角速度增大B. 轨道半径减小，角速度减小C. 轨道半径增大，角速度增大D. 轨道半径增大，角速度减小5.电源电动势反映了电源把其它形式的能量转化为电能的能力，因此()A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压6.关于物体的带电荷量，以下说法中错误的是()A. 物体所带的电荷量可以为任意实数B. 物体所带的电荷量只能是元电荷的整数倍C. 物体带电+1.60×10−9C，这是因为该物体失去了1.0×1010个电子D. 物体带电荷量的最小值为1.6×10−19C7.如图所示，Q1和Q2是两个固定的负点电荷，在它们的连线上有a、b、c三点，其中b点的合场强为零．现将另一正点电荷q由a点沿连线移到c点．在移动的过程中，点电荷q的电势能变化的情况是()A. 不断减小B. 不断增大C. 先减小后增大D. 先增大后减小8.一充电后的平行板电容器保持两极板的正对面积、电荷量和中间的电介质不变，将两极板间的距离变大，其电容C和极板间匀强电场的场强E的变化情况是()A. C减小、E不变B. C增大、E增大C. C减小、E减小D. C增大、E减小9.如图，A、B、C三点在同一直线上，AB=BC，在A处固定一电荷量为Q的点电荷．当在B处放一电荷量为+q的点电荷时，它所受到的电场力为F；移去B处电荷，在C处放电荷量为−2q的点电荷，其所受电场力为()A. −F2B. F2C. −FD. F10.在磁场中的同一位置放置一条直导线，导线的方向与磁场方向垂直．先后在导线中通入不同的电流，导线所受的力也不一样，图中几幅图象表现的是导线受的力F与通过的电流I的关系．a，b各代表一组F，I的数据．下列图中正确的是()A. B.C. D.11.一对等量正点电荷电场的电场线(实线)和等势线(虚线)如图所示，则关于图中A、B两点电场强度分别是E A、E B，电势分别是φA、φB，负电荷q在A、B时的电势能分别是E PA、E PB，下列判断正确的是()A. E A>E B，φA>φB，E PA<E PBB. E A>E B，φA<φB，E PA<E PBC. E A<E B，φA>φB，E PA>E PBD. E A<E B，φA<φB，E PA>E PB12.用相同的灵敏电流计作表头改装成电流表A和电压表V，分别将其串联和并联在一起，然后接入电路中．通电后关于指针的偏角情况的叙述正确的是()A. 图甲中电压表的指针偏角与电流表的相等B. 图甲中电压表的指针偏角比电流表的小C. 图乙中电压表的指针偏角与电流表的相等D. 图乙中电压表的指针偏角比电流表的小二、多选题（本大题共5小题，共10.0分）13.如图所示，实线为电场线，虚线为等势线，且AB=BC，电场中的A、B、C三点的场强分别为E A、E B、E C，电势分别为φA、φB、φC，AB、BC间的电势差分别为U AB、U BC，则下列关系中正确的有()A. φA>φB>φCB. E C>E B>E AC. U AB>U BCD. U AB=U BC14.如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A、B两端接在电压恒定的电源上，则()A. S断开时，R1与R2的功率之比为1：5B. S闭合时通过R1与R2的电流之比为2：1C. S断开与闭合两种情况下，电阻R1两端的电压之比为7：12D. S断开与闭合两种情况下，电阻R2的功率之比为7：1215.如图所示，一水平长直导线MN上用非常结实的绝缘细线悬挂一等腰直角三角形线圈，线圈与直导线在同一竖直平面内，线圈中通以如图所示的恒定电流，下列说法正确的是()A. 在MN上通以向左的电流，线圈可能会向上平动B. 在MN上通以向右的电流，线圈可能不动，但绝缘细线的拉力小于线圈的垂力C. 在MN上通以向右的电流，线圈会发生(俯视看)逆时针转动D. 在MN上通以向左的电流，线圈肯定不动，但细线上一定有张力16.(多选)如图所示是质谱仪的工作原理示意图．带电粒子经电场加速后进入速度选择器，速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E，平板S上有可让粒子通过的狭缝P(只有在正交电磁场中做直线运动的粒子才能通过P狭缝)和记录粒子位置的胶片A1A2，平板S下方有磁感应强度为B的匀强磁场，根据图示粒子的运动，下列说法正确的有()A. 图示轨迹运动的粒子一定是同种粒子B. 图示轨迹运动的粒子一定是带正电的粒子C. 图示B0磁场中圆轨道上运动的粒子速度大小一定相等D. 粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小17.如图，同一平面内的a、b、c、d四点处于匀强电场中，电场方向与此平面平行，M为a、c连线的中点，N为b、d连线的中点。

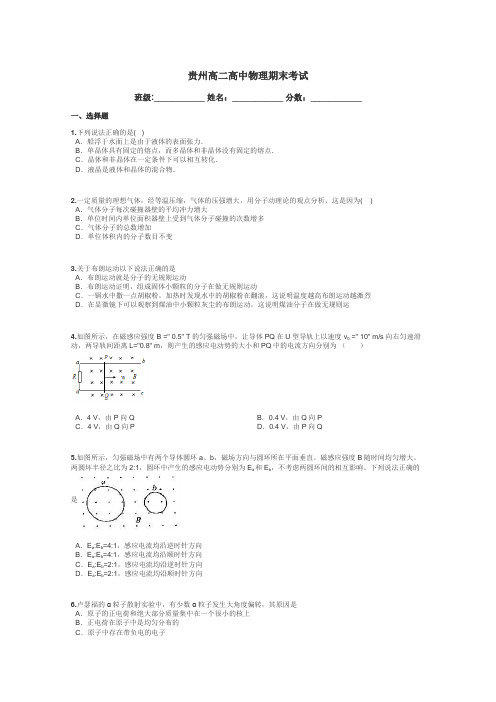

贵州高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.下列说法正确的是( )A．船浮于水面上是由于液体的表面张力．B．单晶体具有固定的熔点，而多晶体和非晶体没有固定的熔点．C．晶体和非晶体在一定条件下可以相互转化．D．液晶是液体和晶体的混合物．2.一定质量的理想气体，经等温压缩，气体的压强增大，用分子动理论的观点分析，这是因为( )A．气体分子每次碰撞器壁的平均冲力增大B．单位时间内单位面积器壁上受到气体分子碰撞的次数增多C．气体分子的总数增加D．单位体积内的分子数目不变3.关于布朗运动以下说法正确的是A．布朗运动就是分子的无规则运动B．布朗运动证明，组成固体小颗粒的分子在做无规则运动C．一锅水中撒一点胡椒粉，加热时发现水中的胡椒粉在翻滚，这说明温度越高布朗运动越激烈D．在显微镜下可以观察到煤油中小颗粒灰尘的布朗运动，这说明煤油分子在做无规则运4.如图所示，在磁感应强度B =" 0.5" T的匀强磁场中，让导体PQ在U型导轨上以速度 v=" 10" m/s向右匀速滑动，两导轨间距离L="0.8" m，则产生的感应电动势的大小和PQ中的电流方向分别为（）A．4 V，由P向Q B．0.4 V，由Q向PC．4 V，由Q向P D．0.4 V，由P向Q5.如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直。

磁感应强度B随时间均匀增大。

两圆坏半径之比为2:1，圆环中产生的感应电动势分别为Ea 和Eb，不考虑两圆环间的相互影响。

下列说法正确的是A．E a:E b=4:1，感应电流均沿逆时针方向B．E a:E b=4:1，感应电流均沿顺时针方向C．E a:E b=2:1，感应电流均沿逆时针方向D．E a:E b=2:1，感应电流均沿顺时针方向6.卢瑟福的α粒子散射实验中，有少数α粒子发生大角度偏转，其原因是A．原子的正电荷和绝大部分质量集中在一个很小的核上B．正电荷在原子中是均匀分布的C．原子中存在带负电的电子D ．原子只能处在一系列不连续的能量状态中7.下列各组现象能说明光具有波粒二象性的是( ) A ．光的色散和光的干涉 B ．光的干涉和光的衍射 C ．光的衍射和光电效应D ．光的反射和光电效应8.有压强为p 0的空气, 体积为v 的轮胎，现在要使轮胎内的气压增大到p ，设充气过程为等温过程，空气可看作理想气体，轮胎容积保持不变，则还要向轮胎充入温度相同、压强也是p 0的空气．体积为（ ） A ．B ．C ．D ．二、多选题1.如图是氢原子的能级图，一群氢原子处于n=3能级，下列说法中正确的是( )A ．这群氢原子跃迁时能够发出3种不同频率的波B ．这群氢原子发出的光子中，能量最大为10.2 eVC ．从n=3能级跃迁到n=2能级时发出的光波长最长D ．这群氢原子能够吸收任意光子的能量而向更高能级跃迁2.用如图所示的光电管研究光电效应，用某种频率的单色光a 照射光电管阴极K ，电流计G 的指针发生偏转．而用另一频率的单色光b 照射光电管阴极K 时，电流计G 的指针不发生偏转，那么( )A ．a 光的频率一定大于b 光的频率B ．只增加a 光的强度可使通过电流计G 的电流增大C ．增加b 光的强度可能使电流计G 的指针发生偏转D ．用a 光照射光电管阴极K 时通过电流计G 的电流是由d 到c3.如图为远距离输电的示意图，若电厂输出电压u 1=220sin100πt(V)，则下列表述正确的是( )A ．U 1＜U 2，U 3＞U 4B ．U 1=220VC ．若U 2提高为原来的10倍，输电线上损失的功率为原来的D ．用户得到的交变电流频率为25Hz4.如图所示，电阻不计、间距为L 的光滑平行金属导轨水平放置于磁感应强度为B 、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R.质量为m 、电阻为r 的金属棒MN 置于导轨上，受到垂直于金属棒的水平外力F 的作用由静止开始运动，外力F 与金属棒速度v 的关系是F=F 0＋kv(F 0、k 是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i ，受到的安培力大小为F 安，电阻R 两端的电压为U R ，感应电流的功率为P ，它们随时间t 变化图象可能正确的有( )A.B.C. D.三、实验题如图所示，用“碰撞实验器”：可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系。

贵州高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.在物理学的发展过程中，许多物理学家的科学发现推动了人类社会的进步，人类社会的进步又促进了物理学的发展。

下列叙述中正确的是（）A．电磁感应现象是洛伦兹最先发现的B．电动机是利用电磁感应原理将机械能转化为电能C．楞次最先发现了电流的磁效应D．法拉第发现了利用磁场产生电流的条件和规律2.将 N 匝闭合线圈放入一磁场中，线圈平面与磁场方向垂直，现让磁场均匀变化，关于线圈中产生的感应电动势和感应电流，下列表述中正确的是（）A．感应电动势的大小与线圈的匝数有关B．穿过线圈的磁通量越大，线圈中产生的感应电动势越大C．穿过线圈的磁通量变化量越大，线圈中产生的感应电流越大D．感应电流产生的磁场方向与原磁场方向始终相同3.一个矩形线圈在匀强磁场中转动产生的交变电流e=220sin 100πt（V），那么A．该交变电流的频率是100 HzB．当t＝0 时，线圈平面恰好与中性面垂直C．当t＝s 时，e最大D．该交变电流电动势的有效值为 220V4.图为用电源、电磁继电器、滑动变阻器、绿灯泡、小电铃、半导体热敏电阻、开关、导线等组成的一个高温报警器电路图，要求是：正常情况绿灯亮，有险情时电铃报警，则图中的甲、乙、丙分别是（）A．小电铃、半导体、热敏电阻、绿灯泡B．半导体、热敏电阻、小电铃、绿灯泡C．绿灯泡、小电铃、半导体、热敏电阻D．半导体、热敏电阻、绿灯泡、小电铃5.如图所示，abcd 为一边长为 L、匝数为 N 的正方形闭合线圈，绕对称轴OO′ 匀速转动，角速度为ω．空间中只有OO′ 左侧存在垂直纸面向里的匀强磁场，磁感应强度为 B．若闭合线圈的总电阻为R，则（）A ．线圈中电动势的有效值为 NBL 2ωB ．当线圈转到图中所处的位置时，穿过线圈的磁通量为NBL 2C ．线圈中电动势的最大值为NBL 2ωD ．在转动一圈的过程中，线圈中有一半时间没有电流6.L 形的光滑金属轨道 AOC ，AO 沿竖直方向，OC 沿水平方向，PQ 是如图所示地放在导轨上的一根金属直杆，直杆从图示位置由静止开始在重力作用下运动，运动过程中 Q 端始终在 OC 上。

选择题下列说法中正确的是()A.摩擦起电说明物体产生了电荷B.点电荷就是体积和带电量都很小的带电体C.根据F=k可知，当r→0时，F→∞D.点电荷是一种理想模型，实际上并不存在【答案】D【解析】A．摩擦起电，是因为摩擦而使电荷转移，并不是物体产生电荷，故A错误；B．当带电体的形状、大小以及电荷分布可以忽略不计，该电荷可以看成点电荷。

该电荷能否看成点电荷，不是看它的体积电量，而是看形状大小能否忽略，故B错误；C．当r→0时，该电荷不能看成点电荷，公式F=k不能适用，故C错误；D．为了方便我们研究问题，当带电体本身的大小和形状对研究的问题影响很小时，可以将带电体视为点电荷，点电荷是一种理想模型，实际上并不存在，故D正确。

故选D。

选择题下图各电场中，A，B两点电场强度相同的是()A.B.C.D.【答案】C【解析】A．A、B是同一圆上的两点，场强大小相等，但方向不同，则电场强度不同。

故A错误。

B．A、B是同一圆上的两点，场强大小相等，但方向不相同，则电场强度不同。

故B错误。

C．A、B是匀强电场中的两点，电场强度相同，故C正确；D．电场线的疏密表示场强的大小，所以A、B场强不等，故D错误。

选择题两个相同的带电金属小球（可看成点电荷），电量大小之比是1：7，在真空中相距为r。

现将两球接触后仍放回原处，则它们间库仑力的可能是原来的（）A. 7B. 3/7C. 9/7D. 16/7【答案】CD【解析】由库仑定律可得：得，当两相同金属小球带同种电荷时，两者相互接触后再放回原来的位置上，它们的电荷量变为4：4，所以库仑力是原来的16：7。

当两相同金属小球带异种电荷时，两者相互接触后再放回原来的位置上，它们的电荷量是先中和后平分，电量变为3：3，所以库仑力是原来的9：7．故CD正确，AB错误。

故选CD。

如图所示的电场中，虚线为某带电粒子只在电场力作用下的运动轨迹，a、b、c是轨迹上的三个点，则()A.粒子一定带负电B.粒子一定是从a点运动到b点C.粒子在c点加速度一定大于在b点加速度D.粒子在电场中c点的速度一定大于在a点的速度【答案】C【解析】A．带电粒子在电场中运动时，受到的电场力方向指向轨迹弯曲的内侧，由图可知，此带电粒子受到的电场力方向沿着电场线向左，所以此粒子一定带正电，故A错误；B．粒子不一定是从a点沿轨迹运动到b点，也可能从b点沿轨迹运动到a点，故B错误；C．由电场线的分布可知，电场线在c点处较密，所以在c点的电场强度大，粒子在c处受到的电场力大，所以粒子在c点加速度一定大于在b点加速度，故C正确；D．粒子从c到a过程，电场力做正功，动能增大，所以粒子在电场中c点的速度一定小于在a点的速度，故D错误。

贵州高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.在物理学史中，关于物理学家的贡献说法正确的是（）A．丹麦物理学家奥斯特首先发现了电流的磁效应，即通电导线周围产生磁场。

B．中国科学家屠呦呦发现了DNA螺旋结构，而获得2015年诺贝尔奖。

C．牛顿在物理学中作出了突出的贡献，用电场线和磁感线描述电场、磁场的特点D．美国科学家富兰克林发现了电荷间的相互作用力，即库仑定律。

2.凯里一中高二（36）班某同学画的表示磁场B.电流I和安培力F的相互关系如图所示，其中正确的是（）3.用伏安法测定两个电池的电动势和内电阻，根据实验数据作出的U—I图线，如图所示。

由图线可知这两个电池的电动势和内电阻的大小的关系正确是( )A．E1﹥E2，r1﹥r2B．E1﹥E2，r1﹤r2C．E1﹤E2，r1﹥r2D．E1﹤E2，r1﹤r24.如图是物体做匀变速直线运动的v－t图象，设向右为速度正方向，关于物体的运动情况，下列说法中正确的是( ) A．前4 s向右运动B．在4 s末回到原点C．4 s末位移为零D．前8 s的加速度改变5.如图所示，关于a点和b点的电场强度和电势说法正确的是（）A．E a>E b，φa>φb B．E a>E b，φa<φbC．E a<E b，φa>φb D．E a<E b，φa<φb6.2013年10月13日航天员在绕地球圆周运动的神舟六号上进行了预定的科学试验．下面是一中学生设想在太空中的飞船里进行的高中物理部分实验，可行的是( )A．用悬挂钩码法探究弹簧弹力和伸长的关系B．用弹簧秤验证力的平行四边形定则C．研究平抛物体的运动D．利用自由落体运动验证机械能守恒定律7.下列物理量均为矢量的是( )A．速度、力、质量B．加速度、力、温度C．平均速度、路程、位移D．电场强度、加速度、磁感应强度8.如果天气干燥，晚上脱毛衣时，会听到”噼啪”的响声，还会看到电火花，产生这种现象的原因是 ( )A．人身体上产生电流B．花眼的原因C．静电感应现象造成D．其它的原因9.在如图所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是( )A．A变大，V变大B．A变小，V变大C．A变大，V变小D．A变小，V变小10.下列说法中正确的是( )A．由R＝U/I可知，电阻与电压、电流都有关系B．由R＝ρl/S可知，电阻与导体的长度和横截面积都有关系C．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D．半导体的电阻率随温度的升高而增大11.位于A.B处的两个带有不等量负电荷的点电荷在平面内的电势分布如图所示，图中实线表示等势线，则正确的是 ( )A．a点和b点的电势相同B．正电荷从c点移到d点，静电力做负功C．负电荷从a点移到b点，电场力做正功，电势能减少D．正电荷从e点沿图中虚线移到f点，电场力不做功，电势能不变12.如图所示为电流产生磁场的磁感线分布图，正确的图是 ( )A．①B．②C．③D．④13.如图所示，运动的带电粒子在匀强磁场中受到洛伦兹力作用的是（）14.在我们的生活中，利用静电现象为我们服务的是（）A．静电复印B．静电除尘C．屋顶的避雷针D．油罐车拖一根铁链15.在垂直纸面向里的匀强磁场B ，有质子和a 粒子，质量之比m H :m a =1:4，电荷量之比q H :q a =1:2，它们分别从O 点以相同的速度v 垂直射入磁场中，只受洛伦兹力作用，在磁场中做匀速圆周运动，关于运动的轨道半径r 之比和周期T 之比，正确的是( ) A ．r 1 : r 2 = 2:3 B ．T 1 ：T 2 = 1：2 C ．r 1 : r 2 = 1:2 D ．T 1 ：T 2 = 2：3二、填空题1.（1）有一游标卡尺,主尺的最小分度是1毫米,游标上有20个小的等分刻度.用它测量一工件的长度,如图所示,图示的读数是 mm.(2)上右图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为 mm 。

贵州高二高中物理期末考试班级:___________ 姓名：___________ 分数：___________一、选择题1.下列关于物理学史的说法正确的是（）A．奥斯特发现了电磁感应现象B．法拉第发现电流产生磁场的现象C．安培提出了分子电流假说D．赫兹提出了电磁场理论并通过实验发现了自感2.一个简单的闭合电路由内外两部分电路构成，已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向跃升，这样整个闭合电路的电势高低变化情况如图所示，图中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点．若增大外电路电阻R，则下列说法正确的是（）A．A与D、C与B高度差的总和将变大B．C、D两点的高度差将变大C．A、B两点的高度差将变大D．正电荷从B处经C、D移至A处，非静电力做功减小了3.如图所示，与磁场方向垂直的线圈以OO′为轴旋转90°的过程中，穿过线圈的磁通量（）A．变大B．变小C．先变大后变小D．先变小后变大4.两点电荷形成电场的电场线分布如图所示，A、B是电场线上的两点，下列判断正确的是（）A．A、B两点的电场强度大小不等，方向相同B．A、B两点的电场强度大小相等，方向不同C．左边电荷带负电，右边电荷带正电D．两电荷所带电荷量相等5.下列各图中，运动电荷的速度方向、磁场方向和电荷的受力方向之间的关系正确的是（）A．B．C．D．6.如图所示，直线A为某电源的U﹣I图线，曲线B为某小灯泡的U﹣I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A．4 W，8 W B．4W，6 W C．2 W，3 W D．2 W，4 W7.如图所示是静电除尘的原理示意图，A为金属管，B为金属丝，在A、B之间接上高电压，使B附近的空气分子被强电场电离为电子和正离子，电子在向A极运动过程中被烟气中的煤粉俘获，使煤粉带负电，最终被吸附到A极上，排出的烟就比较清洁了．有关静电除尘的装置，下列说法正确的是（）A．金属管内形成的电场为匀强电场B．D为烟气的进气口，C为排气口C．金属管A应接高压电源的正极，金属丝B接负极D．以上说法均不正确8.赤道上放一个指南针，则指南针的南极指向是（）A．向东B．向西C．向南D．向北9.某个由导电介质制成的电阻截面如图所示．导电介质的电阻率为ρ，制成内、外半径分别为a和b的半球壳层形状（图中阴影部分），半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R，下面给出R的四个表达式中只有一个是合理的，试判断合理的表达式为（）A．R=B．R=C．R=D．R=10.图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对11.如图所示电路，在平行金属板M，N内部左侧中央P有一质量为m的带电粒子（重力不计）以水平速度v射入电场并打在N板的O点．改变R1或R2的阻值，粒子仍以v射入电场，则（）A ．该粒子带正电B ．减少R 2，粒子还能打在O 点C ．减少R 1，粒子将打在O 点左侧D ．增大R 1，粒子在板间运动时间不变12.如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相等，即U ab =U bc 实线为一个电子仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知（ ）A ．三个等势面中的，a 的电势最高B ．带电质点在P 点具有的电势能比在Q 点具有的电势能大C ．带电质点通过P 点时的动能比通过Q 点时大D ．带电质点通过P 点时的加速度比通过Q 点时大13.如图，两电荷量分别为Q （Q ＞0）和﹣Q 的点电荷对称地放置在x 轴上原点O 的两侧，a 点位于x 轴上O 点与点电荷Q 之间，b 点位于y 轴O 点上方．取无穷远处的电势为零．下列说法正确的是（ ）A ．b 点电势为零，电场强度也为零B ．正的试探电荷在a 点的电势能大于零，所受电场力方向向右C ．将正的试探电荷从O 点移到a 点，必须克服电场力做功D ．将同一正的试探电荷先后从O 、b 两点移到a 点，后者电势能的变化较大14.如图，电路中定值电阻阻值R 大于电源内阻阻值r ．闭合电键后，将滑动变阻器滑片向下滑动，理想电压表V 1、V 2、V 3示数变化量的绝对值分别为△U 1、△U 2、△U 3，理想电流表示数变化量的绝对值为△I ，则（ ）A ．△U 2=△U 1+△U 3B ．=R+rC ．电源输出功率先增大后减小D ．和保持不变15.三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I ，方向如图所示．a 、b 和c 三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a 、b 和c 处的磁感应强度大小分别记为B 1、B 2和B 3，下列说法正确的是（ ）A ．B 1=B 2=B 3B ．B 1=B 2＜B 3C ．a 和b 处磁场方向垂直于纸面向外，c 处磁场方向垂直于纸面向里D ．a 处磁场方向垂直于纸面向外，b 和c 处磁场方向垂直于纸面向里二、填空题读数（1） cm （2） cm （3） mA （4） V ．三、计算题1.如图所示，在同一水平面的两导轨相互平行，相距1m 并处于竖直向上的匀强磁场中，一根质量为2kg 的金属棒放在导轨上，与导轨垂直．当金属棒中的电流为5A 时，金属棒做匀速直线运动，当金属棒中的电流增加到8A 时，金属棒将获得3m/s 2的加速度（g 取10m/s 2） 求：（1）磁场的磁感应强度；（2）导轨与金属棒间动摩擦因数．2.如图，平行金属带电极板A 、B 间可看作匀强电场，场强E=1.2×103V/m ，极板间距离d=5cm ，电场中C 和D 分别到A 、B 两板距离均为0.5cm ，B 极接地，求：（1）C 和D 两点的电势，两点的电势差？（2）点电荷q 1=﹣2×10﹣3C 分别在C 和D 两点的电势能？（3）将点电荷q 2=2×10﹣3C 从C 匀速移到D 时外力做功多少？3.如图所示，M 为一线圈电阻r M =1Ω的电动机，一定值电阻R=4Ω，电源电动势E=9V ．当S 闭合时，电压表的示数为U 1=8.0V ，当开关S 断开时，电压表的示数为U 2=4.0V ．求：（1）电源内阻r ；（2）开关S 断开时电源输出功率；（3）开关S 断开时电动机输出的机械功率．4.如图所示，相距为R 的两块平行金属板M 、N 正对着放置，s 1、s 2分别为M 、N 板上的小孔，s 1、s 2、O 三点共线，它们的连线垂直M 、N ，且s 2O=R ．以O 为圆心、R 为半径的圆形区域内存在磁感应强度为B 、方向垂直纸面向外的匀强磁场．D 为收集板，板上各点到O 点的距离以及板两端点的距离都为2R ，板两端点的连线垂直M 、N 板．质量为m 、带电量为+q 的粒子，经s 1进入M 、N 间的电场后，通过s 2进入磁场．粒子在s 1处的速度和粒子所受的重力均不计．（1）当M 、N 间的电压为U 时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D 的中点上，求M 、N 间的电压值U 0；（3）当M 、N 间的电压不同时，粒子从s 1到打在D 上经历的时间t 会不同，求t 的最小值．贵州高二高中物理期末考试答案及解析一、选择题1.下列关于物理学史的说法正确的是（ ）A ．奥斯特发现了电磁感应现象B ．法拉第发现电流产生磁场的现象C ．安培提出了分子电流假说D ．赫兹提出了电磁场理论并通过实验发现了自感【答案】C【解析】根据物理学史和常识解答，记住著名物理学家的主要贡献即可．解：A 、B 、法拉第发现了电磁感应现象，奥斯特发现电流产生磁场的现象，故AB 错误．C 、安培提出了分子电流假说，很好地解释了软铁磁化现象，故C 正确．D 、麦克斯韦提出了电磁场理论并通过实验发现了自感，故D 错误．故选：C ．【点评】本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一．2.一个简单的闭合电路由内外两部分电路构成，已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向跃升，这样整个闭合电路的电势高低变化情况如图所示，图中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点．若增大外电路电阻R，则下列说法正确的是（）A．A与D、C与B高度差的总和将变大B．C、D两点的高度差将变大C．A、B两点的高度差将变大D．正电荷从B处经C、D移至A处，非静电力做功减小了【答案】C【解析】根据题意明确图象的性质，则由闭合电路欧姆定律可分析各点之间高度差的变化．解：A、电动势不变，当R增大时，总电流减小，内电压减小，路端电压增加；而图中A与D，C与B高度差的总和为电动势；故应不变；故A错误；B、CD两点高度差类似于内电压，内电压减小；故B错误；C、AB两点的高度差为外电压，外电压增加；故C正确；D、正电荷从B处经CD至A处，非静电力做功W=Uq；不变；故D错误；故选：C．【点评】本题考查电源的电动势和内电阻的理解，要注意正确理解图象的意义，并与闭合电路欧姆定律进行类比．3.如图所示，与磁场方向垂直的线圈以OO′为轴旋转90°的过程中，穿过线圈的磁通量（）A．变大B．变小C．先变大后变小D．先变小后变大【答案】B【解析】通过线圈的磁通量可以根据Φ=BSsinθ进行求解，θ为线圈平面与磁场方向的夹角，从而即可求解．解：当线圈平面与磁场方向平行时，线圈平面与磁场方向的夹角为0度，则Φ=0．当线圈绕0 0′轴转动至与磁场方向垂直时，穿过线圈平面的磁通量变大．因此与磁场方向垂直的线圈以OO′为轴旋转90°的过程中，穿过线圈的磁通量变小，故B正确，ACD错误；故选：B．【点评】解决本题的关键掌握磁通量的公式，知道当线圈平面与磁场平行时，磁通量为0，当线圈平面与磁场方向垂直时，磁通量最大．4.两点电荷形成电场的电场线分布如图所示，A、B是电场线上的两点，下列判断正确的是（）A．A、B两点的电场强度大小不等，方向相同B．A、B两点的电场强度大小相等，方向不同C．左边电荷带负电，右边电荷带正电D．两电荷所带电荷量相等【答案】C【解析】电场线越密，代表电场强度越大，电场线的方向就是电场强度的方向．解：AB、电场线的疏密代表场强的强弱，电场线越密，代表电场越强，电场方向为电场线的切线方向，故从图可以看出A点B点电场大小和方向均不同，故A错误、B错误；C、电场线从正电荷指向负电荷，故C正确；D、右边电荷周围的电场线密集，故此电荷的电荷量较大，故D错误．故选：C．【点评】电场线是电学中的重要的物理模型，能够形象描述电场的强弱和方向．把握电场线的特点即可顺利解决此题5.下列各图中，运动电荷的速度方向、磁场方向和电荷的受力方向之间的关系正确的是（）A．B．C．D．【答案】B【解析】带电粒子在磁场中运动时，所受洛伦兹力方向由左手定则进行判断，伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内，让磁感线进入手心，并使四指指向正电荷运动方向或者负电荷运动的反方向，这时拇指所指的方向就是运动电荷在磁场中所受洛伦兹力的方向．解：根据左手定则可知：A图中洛伦兹力方向应该向上，故A错误；B图中电荷的速度方向、磁场方向和电荷的受力方向之间的关系符合左手定则，故B正确；C图中洛伦兹力方向应该向里，故C错误；D图中电荷运动方向与磁场方向在一条线上，不受洛伦兹力，故D错误．故选：B．【点评】带电粒子在磁场中运动受洛伦兹力的条件以及左手定则的熟练应用是对学生的基本要求，要熟练掌握．6.如图所示，直线A为某电源的U﹣I图线，曲线B为某小灯泡的U﹣I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A．4 W，8 W B．4W，6 W C．2 W，3 W D．2 W，4 W【答案】B【解析】根据图象可以知道电源的电动势的大小，和灯泡的电压电流的大小，根据功率的公式计算即可．解：由图象可知用该电源和灯泡组成闭合电路时，交点为它们工作时的电流和电压的大小，电路中电流为I=2A，路端电压为U=2V，电源的电动势的大小为3V，电源的输出功率为P=UI=2×2=4W，电源的总功率P=EI=3×2=6W．故选：B．【点评】本题考查对电源和电阻伏安特性曲线的理解能力，其实两图线的交点就表示该电源和该电阻组成闭合电路时的工作状态，能直接电流和路端电压，求出电源的输出功率．7.如图所示是静电除尘的原理示意图，A为金属管，B为金属丝，在A、B之间接上高电压，使B附近的空气分子被强电场电离为电子和正离子，电子在向A极运动过程中被烟气中的煤粉俘获，使煤粉带负电，最终被吸附到A极上，排出的烟就比较清洁了．有关静电除尘的装置，下列说法正确的是（）A．金属管内形成的电场为匀强电场B．D为烟气的进气口，C为排气口C．金属管A应接高压电源的正极，金属丝B接负极D．以上说法均不正确【答案】C【解析】当管内接通静电高压时，管内存在强电场，它使空气电离而产生阴离子和阳离子．负离子在电场力的作用下，向正极移动时，碰到烟尘微粒使它带负电．因此，带电尘粒在电场力的作用下，向管壁移动，并附在管壁上，这样，消除了烟尘中的尘粒．解：A、当管内接通静电高压时，管内产生的电场是以B为圆心的辐射状的电场，不是匀强电场．故A错误；B、由于煤粉被吸到A上后，在重力的作用下降向下运动，所以C不能做排气口．故B错误；C、D、管内接通静电高压时，管内存在强电场，它使空气电离而产生阴离子和阳离子．负离子在电场力的作用下，向正极移动时，碰到烟尘微粒使它带负电．所以金属管A应接高压电源的正极，金属丝B接负极，故C正确；D错误．故选：C．【点评】本题考查了静电在实际生产中的应用，要求同学们熟练掌握静电的防止与应用的具体实例．基础题目．8.赤道上放一个指南针，则指南针的南极指向是（）A．向东B．向西C．向南D．向北【答案】C【解析】地球是个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近．地球周围存在着向北的磁场．然后结合小磁针的特点分析即可．解：地理北极附近是地磁南极，地理南极附近是地磁北极，所以赤道上放一个指南针，则指南针的南极指向是一定是向南．故选：C【点评】（1）地球是个巨大的磁体，地球的周围存在着磁场，任一点的磁场方向是不变的．（2）地磁北极在地理南极附近，地磁南极在地理北极附近．（3）小磁针北极所指向即为磁场的方向．9.某个由导电介质制成的电阻截面如图所示．导电介质的电阻率为ρ，制成内、外半径分别为a和b的半球壳层形状（图中阴影部分），半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R，下面给出R的四个表达式中只有一个是合理的，试判断合理的表达式为（）A．R=B．R=C．R=D．R=【答案】B【解析】根据等式左右两边的单位是否相同，判断是否合理．当左右两边的单位相同时，等式才合理．再将b=a代入分析是否合理．解：A、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A错误．B、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a代入得到R=0，根据上面分析是合理的．故B 正确．C、等式左边的单位是Ω，右边的单位是Ω•m2，左右两边单位不同，则此式不合理．故C错误．D、等式左边的单位是Ω，右边的单位是Ω•m2，左右两边单位不同，则此式不合理．故D错误．故选：B【点评】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．常规题10.图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对【答案】B【解析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．甲表中，R增大时，变阻器分流减小，量程减小．乙表中，R增大时，变阻器分担的电压增大，量程增大．解：A 、由图甲所示可知，电阻与G 并联，甲为电流表，分流电阻R 增大时，电阻分流电流减小，量程变小．故A 错误，B 正确；C 、由图乙所示可知，电阻R 与G 串联，乙为电压表，R 增大，电阻分压电压变大，量程变大．故C 错误；D 、由以上分析可知，B 正确，则D 的说法错误，故D 错误；故选：B ．【点评】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．11.如图所示电路，在平行金属板M ，N 内部左侧中央P 有一质量为m 的带电粒子（重力不计）以水平速度v 0射入电场并打在N 板的O 点．改变R 1或R 2的阻值，粒子仍以v 0射入电场，则（ ）A ．该粒子带正电B ．减少R 2，粒子还能打在O 点C ．减少R 1，粒子将打在O 点左侧D ．增大R 1，粒子在板间运动时间不变【答案】BC【解析】根据外电路中顺着电流方向电势逐渐降低，判断M 、N 两板电势的高低，确定板间电场的方向，即可判断粒子的电性；电路稳定时R 2相当于导线；粒子射入板间电场中做类平抛运动，运用运动的分解法，由牛顿第二定律和运动学公式分析改变R 1时粒子打在极板上的位置．解：A 、根据外电路中顺着电流方向电势逐渐降低，可知M 板的电势低于N 板的电势，板间电场方向向下，而粒子在电场中向下偏转，所受的电场力方向向下，则知该粒子带负电，故A 错误．B 、电路稳定时R 2中没有电流，相当于导线，改变R 2，不改变M 、N 间的电压，板间电场强度不变，粒子所受的电场力不变，所以粒子的运动情况不变，仍打在O 点．故B 正确．C 、D 、设平行金属板M 、N 间的电压为U ．粒子在电场中水平方向做匀速直线运动，竖直方向做初速度为零的匀加速直线运动，则：竖直方向有：y== ①水平方向有：x=v 0t ②联立得：y= ③由图知，y 一定，q 、m 、d 、v 0不变，则由③式知：当减少R 1时，M 、N 间的电压U 增大，x 减小，所以粒子将打在O 点左侧；由①知，增大R 1，U 减小，t 增大，故C 正确，D 错误．故选：BC ．【点评】本题是类平抛运动与电路知识的综合，其联系的纽带是电压，要抓住电路稳定时与电容器串联的电阻上没有电压，相当于导线，电容器的电压等于所并联的电路两端的电压．12.如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相等，即U ab =U bc 实线为一个电子仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知（ ）A ．三个等势面中的，a 的电势最高B ．带电质点在P 点具有的电势能比在Q 点具有的电势能大C ．带电质点通过P 点时的动能比通过Q 点时大D ．带电质点通过P 点时的加速度比通过Q 点时大【答案】BD【解析】作出电场线，根据轨迹弯曲的方向可知，负电荷受力的方向向下，电场线向上．故c 的电势最高；根据推论，负电荷在电势高处电势能小，可知电荷在P 点的电势能大；总能量守恒；由电场线疏密确定出，P 点场强小，电场力小，加速度小．解：A 、负电荷做曲线运动，电场力指向曲线的内侧；作出电场线，根据轨迹弯曲的方向和负电荷可知，电场线向上．故c 的等势面电势最高，故A 错误；B 、利用推论：负电荷在电势高处电势能小，知道质点在P 点电势能大，故B 正确；C 、只有电场力做功，电势能和动能之和守恒，故带电质点在P 点的动能与电势能之和等于在Q 点的动能与电势能之和，P 点电势能大，动能小．故C 错误；D 、等差等势面的疏密可以表示电场的强弱，P 处的等势面密，所以P 点的电场强度大，粒子受到的电场力大，粒子的加速度大，故D 正确；故选：BD【点评】根据电场线与等势面垂直，作出电场线，得到一些特殊点（电场线与等势面交点以及已知点）的电场力方向，同时结合能量的观点分析是解决这类问题常用方法．13.如图，两电荷量分别为Q （Q ＞0）和﹣Q 的点电荷对称地放置在x 轴上原点O 的两侧，a 点位于x 轴上O 点与点电荷Q 之间，b 点位于y 轴O 点上方．取无穷远处的电势为零．下列说法正确的是（ ）A ．b 点电势为零，电场强度也为零B ．正的试探电荷在a 点的电势能大于零，所受电场力方向向右C ．将正的试探电荷从O 点移到a 点，必须克服电场力做功D ．将同一正的试探电荷先后从O 、b 两点移到a 点，后者电势能的变化较大【答案】BC【解析】两个等量异种电荷连线的垂直平分线是一条等势线．电场强度方向与等势面方向垂直，而且指向电势低的方向．根据等势面和电场线分布情况，分析电势和场强的关系．解：A 、结合等量异种点电荷的电场的特点可知，两个等量异种电荷连线的垂直平分线是一条等势线．电场强度方向与等势面方向垂直，而且指向电势低的方向，所以B 点的电势等于0，而电场强度不等于0．故A 错误；B 、由图，两个点电荷在a 点产生的电场强度的方向都向右，所以合场强的方向一定向右，则正电荷在a 点受到的电场力的方向向右；正电荷从a 向O 运动的过程中，电场力做正功，电势能减小，而O 点的电势等于0，所以正的试探电荷在a 点的电势能大于零，故B 正确；C 、正电荷从a 向O 运动的过程中，电场力做正功，电势能减小．所以将正的试探电荷从O 点移到a 点，必须克服电场力做功；故C 正确；D 、两个等量异种电荷连线的垂直平分线是一条等势线，所以O 、b 两点的电势是相等的，将同一正的试探电荷先后从O 、b 两点移到a 点，二者电势能的变化相等．故D 错误．故选：BC【点评】对于等量异种电荷和等量同种电荷连线和垂直平分线的特点要掌握，抓住电场线和等势面的对称性进行记忆．14.如图，电路中定值电阻阻值R 大于电源内阻阻值r ．闭合电键后，将滑动变阻器滑片向下滑动，理想电压表V 1、V 2、V 3示数变化量的绝对值分别为△U 1、△U 2、△U 3，理想电流表示数变化量的绝对值为△I ，则（ ）A ．△U 2=△U 1+△U 3B ．=R+rC ．电源输出功率先增大后减小D ．和保持不变【答案】BD【解析】分析电路的连接关系，根据欧姆定律分析电路中电流和各个电阻电压的变化，结合闭合电路欧姆定律进行分析电压变化量与电流变化量比值的变化．解：A 、闭合电键后，将滑动变阻器滑片向下滑动，其有效电阻减小，电路中总电流增大，则U 1增大，U 2减小，则U 3减小，根据所以应有△U 2=△U 3﹣△U 1．故A 错误． B 、根据闭合电路欧姆定律得：U 3=E ﹣I （R+r ），则得=R+r ，故B 正确．C 、由于定值电阻阻值R 大于电源内阻阻值r ，当将滑动变阻器滑片向下滑动时，电源的内外电阻差值减小，所以电源输出功率一直增大．故C 错误．D 、R 是定值电阻，则有=R ，保持不变．U 2=E ﹣Ir ，则=r ，保持不变．故D 正确．故选：BD【点评】本题是电路的动态分析问题，关键要根据闭合电路欧姆定律进行分析电压变化量与电流变化量比值．要明确定值电阻有 R=．15.三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I ，方向如图所示．a 、b 和c 三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a 、b 和c 处的磁感应强度大小分别记为B 1、B 2和B 3，下列说法正确的是（ ）A ．B 1=B 2=B 3 B ．B 1=B 2＜B 3C ．a 和b 处磁场方向垂直于纸面向外，c 处磁场方向垂直于纸面向里D ．a 处磁场方向垂直于纸面向外，b 和c 处磁场方向垂直于纸面向里【答案】BC【解析】通电导线周围存在磁场，且离导线越远场强越弱．磁场不但有大小而且有方向，方向相同则相加，方向相反则相减．并根据矢量叠加原理来求解．解：A 、B 、由题意可知，a 点的磁感应强度等于三条通电导线在此处叠加而成，即垂直纸面向外，而b 点与a 点有相同的情况，有两根相互抵消，则由第三根产生磁场，即为垂直纸面向外，而c 点三根导线产生磁场方向相同，所以叠加而成的磁场最强，故A 错误，B 正确；C 、D 、由图可知，根据右手螺旋定则可得，a 和b 处磁场方向垂直于纸面向外，c 处磁场方向垂直于纸面向里，故C 正确，B 错误． 故选：BC ．【点评】根据通电导线周围的磁场对称性、方向性，去确定合磁场强度大小．磁场的方向相同，则大小相加；方向相反的，大小相减．同时考查矢量叠加原理．二、填空题。
