汽车空调歧管压力表的使用

空调歧管压力表使用方法
空调歧管压力表是汽车空调冷气系统维护不可缺少的工具，它可以帮助维修人员判断系统中的工作状态。

以下是空调歧管压力表的使用方法：
1. 连接歧管压力表：将歧管压力表的软管接头分别连接到空调系统的高低压工艺口上。

2. 打开制冷剂罐：松开歧管压力表上中间喷射软管的螺母，直到听到制冷剂蒸汽的流动，然后拧紧螺母，排出喷射软管中的空气。

3. 关闭手动高压阀，竖起制冷剂瓶，启动发动机，使空压缩机运转。

打开低压手动阀，让制冷剂从低压侧进入压缩机。

当系统压力达到0.4兆帕时，关闭低压手动阀和制冷剂罐开关阀。

4. 观察压力表读数：在发动机运转和空调系统工作的情况下，观察高低压表的读数，以判断系统的工作状态。

5. 如果需要加注制冷剂，可重复步骤3，直到系统压力达到正常范围。

6. 使用完毕后，关闭高低压手动阀，将歧管压力表与空调系统断开连接。

注意事项：
1. 歧管压力表是精密仪表，必须细心维护，不得损坏，且要保持清洁。

2. 不使用歧管压力表时，要防止水或脏物进入软管。

3. 使用歧管压力表时要把管中的空气排出。

以上是空调歧管压力表的使用方法和注意事项。

在使用过程中，请务必遵循操作规程，确保人身和设备安全。

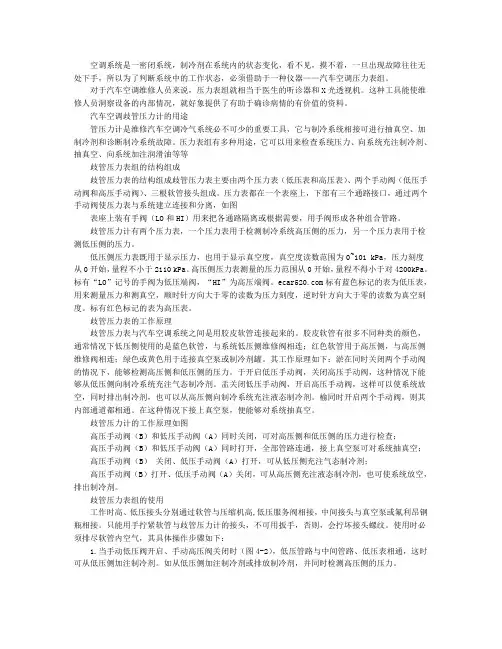

空调系统是一密闭系统，制冷剂在系统内的状态变化，看不见，摸不着，一旦出现故障往往无处下手，所以为了判断系统中的工作状态，必须借助于一种仪器——汽车空调压力表组。

对于汽车空调维修人员来说，压力表组就相当于医生的听诊器和X光透视机。

这种工具能使维修人员洞察设备的内部情况，就好象提供了有助于确诊病情的有价值的资料。

汽车空调歧管压力计的用途管压力计是维修汽车空调冷气系统必不可少的重要工具，它与制冷系统相接可进行抽真空、加制冷剂和诊断制冷系统故障。

压力表组有多种用途，它可以用来检查系统压力、向系统充注制冷剂、抽真空、向系统加注润滑油等等歧管压力表组的结构组成歧管压力表的结构组成歧管压力表主要由两个压力表（低压表和高压表）、两个手动阀（低压手动阀和高压手动阀）、三根软管接头组成。

压力表都在一个表座上，下部有三个通路接口，通过两个手动阀使压力表与系统建立连接和分离，如图表座上装有手阀（LO和HI）用来把各通路隔离或根据需要，用手阀形成各种组合管路。

歧管压力计有两个压力表，一个压力表用于检测制冷系统高压侧的压力，另一个压力表用于检测低压侧的压力。

低压侧压力表既用于显示压力，也用于显示真空度，真空度读数范围为0~101 kPa，压力刻度从0开始，量程不小于2110 kPa。

高压侧压力表测量的压力范围从0开始，量程不得小于对4200kPa。

标有“LO”记号的手阀为低压端阀，“HI”为高压端阀。

标有蓝色标记的表为低压表，用来测量压力和测真空，顺时针方向大于零的读数为压力刻度，逆时针方向大于零的读数为真空刻度。

标有红色标记的表为高压表。

歧管压力表的工作原理歧管压力表与汽车空调系统之间是用胶皮软管连接起来的。

胶皮软管有很多不同种类的颜色，通常情况下低压侧使用的是蓝色软管，与系统低压侧维修阀相连；红色软管用于高压侧，与高压侧维修阀相连；绿色或黄色用于连接真空泵或制冷剂罐。

其工作原理如下：淤在同时关闭两个手动阀的情况下，能够检测高压侧和低压侧的压力。

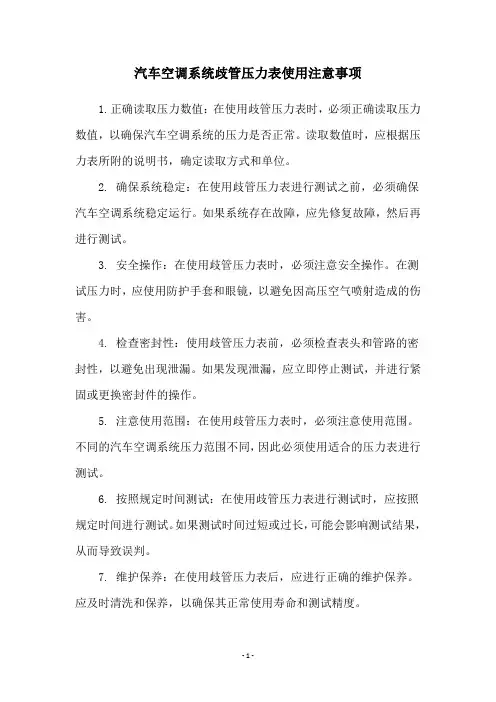

汽车空调系统歧管压力表使用注意事项
1.正确读取压力数值：在使用歧管压力表时，必须正确读取压力数值，以确保汽车空调系统的压力是否正常。

读取数值时，应根据压力表所附的说明书，确定读取方式和单位。

2. 确保系统稳定：在使用歧管压力表进行测试之前，必须确保汽车空调系统稳定运行。

如果系统存在故障，应先修复故障，然后再进行测试。

3. 安全操作：在使用歧管压力表时，必须注意安全操作。

在测试压力时，应使用防护手套和眼镜，以避免因高压空气喷射造成的伤害。

4. 检查密封性：使用歧管压力表前，必须检查表头和管路的密封性，以避免出现泄漏。

如果发现泄漏，应立即停止测试，并进行紧固或更换密封件的操作。

5. 注意使用范围：在使用歧管压力表时，必须注意使用范围。

不同的汽车空调系统压力范围不同，因此必须使用适合的压力表进行测试。

6. 按照规定时间测试：在使用歧管压力表进行测试时，应按照规定时间进行测试。

如果测试时间过短或过长，可能会影响测试结果，从而导致误判。

7. 维护保养：在使用歧管压力表后，应进行正确的维护保养。

应及时清洗和保养，以确保其正常使用寿命和测试精度。

- 1 -。

使用歧管压力表加注制冷剂的流程准备阶段
确保系统处于关闭状态。

佩戴必要的个人防护装备，如手套和护目镜。

定位歧管压力表并在低压侧和高压侧接头处连接。

打开高压侧和低压侧阀门。

使用歧管压力表加注制冷剂
第一步：排出空气
打开低压侧阀门，缓慢释放系统中的空气。

注意低压侧压力表，观察压力下降。

当压力表读数稳定且接近真空时，关闭低压侧阀门。

重复步骤 2 和 3 以完全排出空气。

第二步：加注制冷剂
连接制冷剂容器并打开阀门。

缓慢打开高压侧阀门，让制冷剂进入系统。

注意高压侧压力表，监测压力上升。

根据制造商的规格或目标压力，加注适当量的制冷剂。

第三步：监控压力
在加注过程中，密切监控低压侧和高压侧压力。

理想情况下，低压侧压力应在 50 到 80 psi 之间，高压侧压力应在 150 到 250 psi 之间。

如果压力超出了这些范围，请停止加注并进行故障排除。

第四步：关机
当达到目标压力时，关闭高压侧和低压侧阀门。

关闭制冷剂容器。

启动系统并检查制冷效果。

第五步：记录并清理
记录加注的制冷剂重量。

断开歧管压力表和制冷剂容器的连接。

清洁工作区域，丢弃任何废弃材料。

注意事项
切勿过度加注制冷剂。

过量加注会导致压缩机损坏。

使用干净的制冷剂并避免污染系统。

在加注过程中始终佩戴个人防护装备。

如果遇到任何困难或系统出现异常，请咨询合格的空调技术人员。

汽车空调压力表使用方法
嘿，朋友们！今天咱来聊聊汽车空调压力表这玩意儿，它可是汽车空调系统的好帮手呢！
要使用汽车空调压力表，那可得按照步骤来。

先把压力表的接头接到空调系统的高低压管接头上，一定要接牢固了，可别松松垮垮的呀！然后打开空调，让它运行一会儿。

在这个过程中，要注意观察压力表上的读数，看看压力是否正常。

这步骤看似简单，可不能马虎大意哟，要是接错了或者没接好，那可就麻烦啦！
在使用过程中，安全性和稳定性那是至关重要的呀！就像走钢丝一样，稍有不慎就可能出问题。

所以一定要确保压力表的质量可靠，别弄个劣质的来凑合。

而且操作的时候也要小心谨慎，别磕着碰着了，不然影响了读数，那不就误事了嘛！
汽车空调压力表的应用场景那可多了去了。

不管是在汽车维修店，还是自己在家捣鼓车，都能派上大用场。

它的优势也很明显呀，能让我们快速准确地了解空调系统的工作状态，就好像给空调系统做了一次全面体检一样。

这多好呀，能及时发现问题，及时解决，省得以后出现大毛病。

我就给你们讲个实际案例吧。

有一次我朋友的车空调不制冷了，他就拿去维修店。

维修师傅用汽车空调压力表一测，马上就发现是制冷剂不足了。

然后加了制冷剂，空调立马就又凉快起来了。

你说这汽车空调压力表是不是很厉害呀！
汽车空调压力表就是我们了解汽车空调的小助手呀，它能帮我们把空调系统的问题看得清清楚楚，让我们能更好地维护和使用汽车空调。

大家可别小瞧了它哟！。

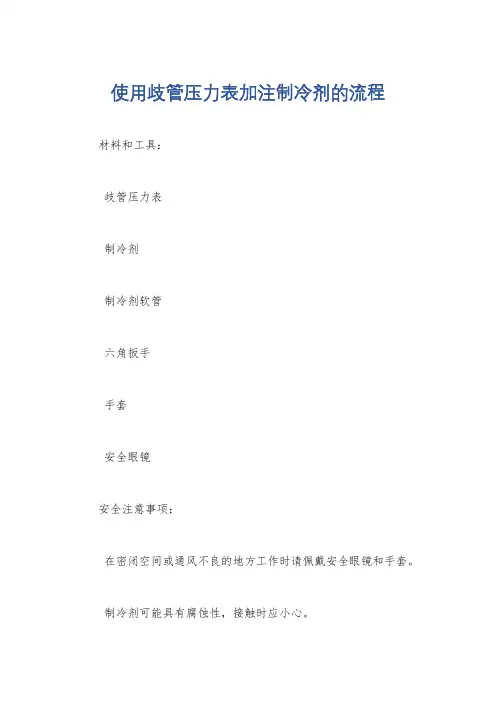

使用歧管压力表加注制冷剂的流程材料和工具：歧管压力表制冷剂制冷剂软管六角扳手手套安全眼镜安全注意事项：在密闭空间或通风不良的地方工作时请佩戴安全眼镜和手套。

制冷剂可能具有腐蚀性，接触时应小心。

如果眼睛或皮肤接触到制冷剂，请立即用大量水冲洗并就医。

切勿过度加注制冷剂，否则可能损坏制冷系统。

步骤：1. 准备系统关闭制冷系统并断开电源。

找出高压和低压服务端口。

将歧管压力表连接到端口：红色软管连接到高压端口，蓝色软管连接到低压端口，黄色软管连接到制冷剂罐。

2. 测量初始压力打开制冷剂罐的阀门，让一小股制冷剂进入系统。

观察歧管压力表的压力读数：高压表应显示 10-15 psig，低压表应接近 0 psig。

3. 调整低压慢慢打开低压侧歧管阀门，同时观察低压表的压力。

当压力达到目标值时，关闭阀门：对于 R-410A，目标值为100-120 psig；对于 R-22，目标值为 60-80 psig。

4. 调整高压随着低压的调整，高压也会上升。

如果高压过高，缓慢打开高压侧歧管阀门，以释放一些制冷剂。

高压应保持在高压表上显示的制造商推荐值内。

5. 监测压力在加注过程中，密切监测歧管压力表的压力读数。

如果压力突然上升或下降，表明系统中有泄漏或其他问题，应停止加注并联系专业技术人员。

6. 收集制冷剂当系统中的压力达到目标值时，关闭低压和高压侧歧管阀门。

关闭制冷剂罐阀门，以防止进一步的制冷剂流入。

7. 断开软管从歧管压力表上断开制冷剂软管。

从制冷剂罐上断开黄色软管。

8. 检查泄漏使用肥皂水或电子检漏仪对系统进行泄漏检查。

如果发现泄漏，应使用适当的方法进行修复，然后才能重新加注制冷剂。

9. 运行系统加注完成后，重新连接电源并开启制冷系统。

监测系统是否正常运行，并检查是否有任何异常声音或振动。

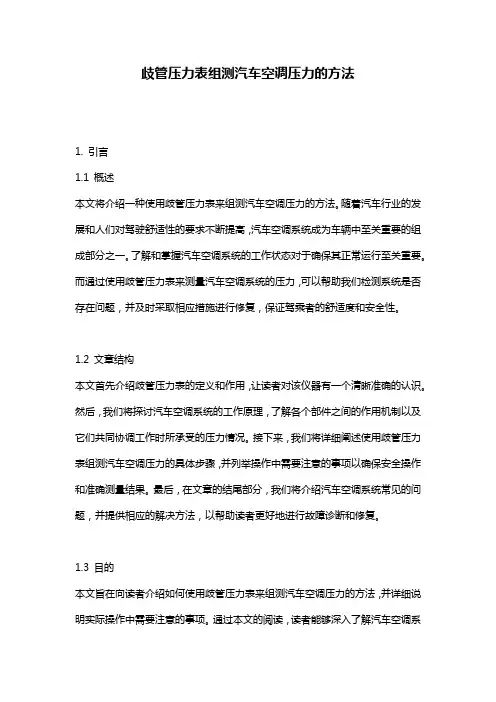

歧管压力表组测汽车空调压力的方法1. 引言1.1 概述本文将介绍一种使用歧管压力表来组测汽车空调压力的方法。

随着汽车行业的发展和人们对驾驶舒适性的要求不断提高，汽车空调系统成为车辆中至关重要的组成部分之一。

了解和掌握汽车空调系统的工作状态对于确保其正常运行至关重要。

而通过使用歧管压力表来测量汽车空调系统的压力，可以帮助我们检测系统是否存在问题，并及时采取相应措施进行修复，保证驾乘者的舒适度和安全性。

1.2 文章结构本文首先介绍歧管压力表的定义和作用，让读者对该仪器有一个清晰准确的认识。

然后，我们将探讨汽车空调系统的工作原理，了解各个部件之间的作用机制以及它们共同协调工作时所承受的压力情况。

接下来，我们将详细阐述使用歧管压力表组测汽车空调压力的具体步骤，并列举操作中需要注意的事项以确保安全操作和准确测量结果。

最后，在文章的结尾部分，我们将介绍汽车空调系统常见的问题，并提供相应的解决方法，以帮助读者更好地进行故障诊断和修复。

1.3 目的本文旨在向读者介绍如何使用歧管压力表来组测汽车空调压力的方法，并详细说明实际操作中需要注意的事项。

通过本文的阅读，读者能够深入了解汽车空调系统的工作原理和压力状况，并学会运用歧管压力表来监测和分析系统的状态，及时发现故障并采取相应措施进行修复。

同时，本文还将为读者提供一些常见问题的解决方法，以便更好地应对实际工作中遇到的挑战。

通过这篇文章，我们希望为相关领域的研究和应用提供有价值的参考和指导，进一步推动汽车空调技术的发展和创新。

2. 歧管压力表组测汽车空调压力的方法:2.1 歧管压力表的定义和作用:歧管压力表是一种用于测量汽车空调系统中压力的工具。

它通常包括一个数字显示屏和一对连接管，能够准确地读取汽车空调系统中的高压和低压值。

通过使用歧管压力表，我们可以获取到汽车空调系统在运行过程中的压力数据，从而判断该系统是否正常工作。

2.2 汽车空调系统的工作原理：汽车空调系统主要由压缩机、冷凝器、蒸发器和节流装置等组件构成。

汽车空调系统歧管压力表使用注意事项
汽车空调系统歧管压力表是一种用于检测汽车空调系统压力的工具。

在使用这种工具时，需要注意以下几点：
1. 确认压力表的适用范围：不同型号的汽车空调系统压力范围不同，因此需要确认压力表的适用范围，以免使用不当导致损坏压力表或汽车空调系统。

2. 检查压力表的状态：在使用压力表之前，需要检查其状态是否良好，包括表盘是否清晰、指针是否灵敏、连接管路是否完好等。

3. 确认连接方式：汽车空调系统歧管压力表的连接方式有两种，一种是直接连接到空调系统的高压或低压管路上，另一种是通过适配器连接到空调系统的压力传感器上。

在使用之前需要确认连接方式，并按照说明书正确连接。

4. 操作时注意安全：在使用压力表时，需要注意安全，避免压力表或连接管路受到损坏，同时也要避免自身受到伤害。

在操作时需要佩戴手套、护目镜等防护用品，并遵守相关安全规定。

5. 正确读取压力值：在使用压力表时，需要正确读取压力值。

不同型号的压力表读数方式不同，有些是直接读取表盘上的数值，有些需要通过计算得出实际压力值。

在读取压力值时需要仔细阅读说明书，并按照说明书正确操作。

使用汽车空调系统歧管压力表需要注意安全、正确连接、正确读取压力值等方面，以确保测试结果准确可靠，同时也避免对汽车空调系统造成损坏。

汽车空调系统歧管压力表使用注意事项
1.在使用歧管压力表之前，请先确认车辆的型号和压力范围是否匹配，并检查歧管压力表的外观是否有损坏或磨损。

2.在使用歧管压力表进行测量时，需要关闭车辆的发动机，并等待车辆的压力降至零。

3.将歧管压力表连接到汽车空调系统的高压端口上，并确保紧固牢固无松动。

4.打开歧管压力表的阀门，并留意压力表读数的变化情况，以及是否出现异常情况。

5.如果歧管压力表的读数超出了汽车空调系统的压力范围，或者出现异常情况，需要立即停止使用，并及时检查和修理空调系统。

6.使用歧管压力表时，需要注意安全事项，避免压力表被高压气体击中或爆炸。

7.使用完毕后，需要关闭歧管压力表的阀门，并清洗和存放好歧管压力表，以便下次使用。

- 1 -。

用歧管压力表组测汽车空调压力的方法
使用歧管压力表组测量汽车空调压力的方法如下：
1.关闭歧管压力表的高(H)、低(L)手动阀门。

2.将歧管压力表的连接软管接到空调压缩机检修阀上，高压侧软管
接头与高压侧检修阀相连，低压侧软管接头与低压侧检修阀相连。

然后用手拧紧软管接头螺母。

如果检修阀为手动型，应使其处于中位。

3.用手拧松岐管压力表高低压注入软管的螺母，让系统内的制冷剂
将高低压注入软管内的空气排出，然后拧紧螺母。

4.起动发动机并使发动机转速保持在1000～1500r/min，然后打开
空调A/C开关和鼓风机开关，设置到空调最大制冷状态，鼓风机高速运转，温度调节在最冷。

5.关闭车门、车窗和舱盖，发动机预热。

6.把温度计插进中间出风口并观察空气温度，在外界温度为27笆时，
运行5min后，出风温度应为7℃左右。

7.观察高低压侧压力，压缩机的吸气压力应为207Pa～2妹Pa，排
气压力应为1103～1633kPa。

使用歧管压力表加注制冷剂的流程使用歧管压力表加注制冷剂的详细指南安全注意事项：在操作之前戴上适当的个人防护装备，包括手套、护目镜和呼吸器。

确保工作区域通风良好，并远离明火。

阅读并理解制冷剂和设备制造商的说明。

所需设备：歧管压力表制冷剂罐穿刺阀压力表软管（高压和低压）六角扳手或扳钳操作流程：1. 连接压力表：将高压软管连接到歧管压力表的蓝色端口，低压软管连接到红色端口。

将高压软管连接到制冷系统的高压端口，低压软管连接到低压端口。

2. 疏散系统：打开歧管压力表的真空泵，运行约 30 分钟或直到系统达到深真空（约 29.9 英寸汞柱）。

关闭真空泵并关闭系统中的所有阀门。

3. 连接制冷剂罐：将穿刺阀拧入制冷剂罐，确保阀门关闭。

将制冷剂软管连接到穿刺阀。

4. 打开高压阀：缓慢打开歧管压力表的蓝色高压阀，将少量制冷剂释放到系统中。

观察低压表的读数，并将其调整到制造商指定的过热度。

5. 打开低压阀：缓慢打开歧管压力表的红色低压阀，将制冷剂释放到系统中。

观察低压表和高压表的读数，并将其调整到系统所需的过热度和冷凝压力。

6. 监测压力：在加注过程中密切监测歧管压力表的压力表读数。

根据需要调整高压和低压阀，以保持所需的过热度和冷凝压力。

7. 收集系统：一旦系统达到所需的过热度和冷凝压力，关闭歧管压力表的低压阀和高压阀。

关闭制冷剂罐的穿刺阀并断开软管。

8. 泄漏测试：使用肥皂水或电子泄漏探测器检查系统中的泄漏。

如果发现 any 泄漏，请修理泄漏点并重复加注过程。

9. 运行系统：打开系统中的所有阀门，并启动制冷系统。

监测系统压力和温度，确保系统正常运行。

提示：使用良好的品质的制冷剂。

不要加注过度，以避免系统过压。

如果您不确定操作过程，请寻求合格的 HVAC 技术人员的帮助。

定期维护制冷系统，以提高效率和延长使用寿命。
