MATLAB窗函数法实现FIR的高通,带通和低通滤波器的程序MATLAB 学院：地球物理与石油资源学院班级：姓名：学号：班内编号：指导教师：完成日期：测井11001大牛啊啊啊陈义群2013年6月3日课程设计报告一、题目FIR滤波器的窗函数设计法及性能比较 1. FIR滤波器简介数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行数学处理来达到频域滤波的目的。
根据其单位冲激响应函数的时域特性可分为两类：无限冲激响应滤波器和有限冲激响应滤波器。
与IIR滤波器相比，FIR滤波器的主要特点为： a. 线性相位；b.非递归运算。
2. FIR 滤波器的设计FIR滤波器的设计方法主要有三种：a.窗函数设计法；b.频率抽样发；c.最小平法抽样法；这里我主要讨论在MATLAB环境下通过调用信号分析与处理工具箱的几类窗函数来设计滤波器并分析与比较其性能。
窗函数法设计FIR滤波器的一般步骤如下： a. 根据实际问题确定要设计的滤波器类型； b. 根据给定的技术指标，确定期望滤波器的理想频率特性；c. 求期望滤波器的单位脉冲响应；d. 求数字滤波器的单位脉冲响应； e. 应用。
常用的窗函数有(1)Hanningwindoww(n)?[?((2)Hammingw indoww(n)?[?((3)Balckmanwindoww(n)?[ ?((4)KaiserwindowI0{?1?[2n/(N?1)]2}w(n )?RN(n)I0(?)式中I0(x)是零阶Bessel函数，可定义为()2?n4?n)?()]RN(n)N?1N?1()2?n)]RN(n)N ?1() ?nN?1)]RN(n)() (x/2)m2I0(x)?1??m!m?1? 当x?0时与矩形窗一致；当x?时与海明窗结果相同；当x?时与布莱克曼窗结果相同。
3．窗函数的选择标准 1. 较低的旁瓣幅度，尤其是第一旁瓣； 2. 旁瓣幅度要下降得快，以利于增加阻带衰减；3. 主瓣宽度要窄，这样滤波器过渡带较窄。

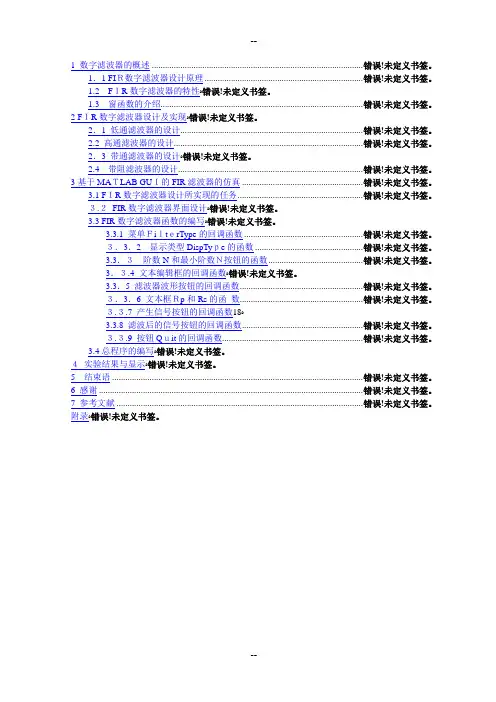

1 数字滤波器的概述 ................................................................................................ 错误!未定义书签。
1．1 FIＲ数字滤波器设计原理 ........................................................................ 错误!未定义书签。
1.2FＩR数字滤波器的特性ﻩ错误!未定义书签。
1.3窗函数的介绍............................................................................................ 错误!未定义书签。
2 FＩR数字滤波器设计及实现ﻩ错误!未定义书签。
2．1 低通滤波器的设计................................................................................... 错误!未定义书签。
2.2 高通滤波器的设计...................................................................................... 错误!未定义书签。
2．3 带通滤波器的设计ﻩ错误!未定义书签。
2.4带阻滤波器的设计.................................................................................... 错误!未定义书签。
3基于MAＴLAB GUＩ的FIR滤波器的仿真 ....................................................... 错误!未定义书签。
3.1 FＩR数字滤波器设计所实现的任务......................................................... 错误!未定义书签。
实验7窗函数法设计FIR数字滤波器一、实验目的掌握窗函数法设计F1R数字滤波器的原理和具体方法二、实验设备与环境计算机、Mat1ab软件环境三、实验基础理论1>基本原理窗函数设计法的基本思想为，首先选择一个适当的理想的滤波器Hd(,3),然后用窗函数截取它的单位脉冲响应％(九)，得到线性相位和因果的FIR滤波器，这种方法的重点是选择一个合适的窗函数和理想滤波器,使设计的滤波器的单位脉冲响应逼近理想滤波器的单位脉冲响应。
2、设计步骤(1)给定理想滤波器的频率响应Hd("3),在通带上具有单位增益和线性相位，在阻带上具有零响应。
一个带宽为g(3c<Tr)的低通滤波器由下式给定h(e j^=(eW∣ω∣≤ωc虱)一1Oωc<∣ω∣<π其中α为采样延迟，其作用是为了得到因果的系统。
(2)确定这个滤波器的单位脉冲响应为了得到一个h(n)长度为N的因果的线性相位FIR滤波器，我们令N-Ia=-2-(3)用窗函数截取hd(τι)得到所设计FIR数字滤波器h(n)h(n)=h d(n)w(n)3、窗函数的选择常用的窗函数有矩形窗、汉宁窗、海明窗、布莱克曼窗、凯瑟窗等。
Mat1ab提供了一些函数用于产生窗函数，如下表所示：在设计过程中我们需要根据给定的滤波器技术指标,选择滤波器长度N 和窗函数3(n)°表7.2列出了常用的窗函数的一些特性，可供设计时参考。
其中幻是修正的零阶贝塞尔函数，参数B 控制最小阻带衰减，这种窗函数对于相同的N 可以提供不同的过渡带宽。
由于贝塞尔函数比较更杂，这种窗函数的设计方程很难推导,然而幸运的是，有一些经验设计方程可以直接使用。
已知给定的指标叫Msc,Rp 和4,滤波器长度N 和凯瑟窗参数B 可以按如下凯瑟窗设计方程给出过渡带宽：∆ω=ωst -ωp入一7.95 2.285∆ω_(0.1102(4-8.7) ,P=iθ.5842(4-21)04+0.07886(4-21), 四、实验内容1、设计一个数字低通FIR 滤波器，其技术指标如下ωp =0.2τr,RP=0.25dBωst =0.3τr,A s =50dB分别采用矩形窗、汉宁窗、海明窗、布莱克曼窗、凯瑟窗设计该滤波器。
第一章：引言1.1选题的依据及意义几乎在所有的工程技术领域中都会涉及到信号的处理问题，其信号表现形式有电、磁、机械以及热、光、声等。
信号处理的目的一般是对信号进行分析、变换、综合、估值与识别等。
如何在较强的噪声背景下提取出真正的信号或信号的特征，并将其应用于工程实际是信号处理的首要任务。
数字信号处理中一个非常重要且应用普遍的技术就是数字滤波。
数字滤波器有FIR数字滤波器和IIR数字滤波器，IIR数字滤波器的设计方法是利用模拟滤波器成熟的理论及设计图表进行设计的，因而保留了一些典型模拟滤波器优良的幅度特性，但设计中只考虑了幅度特性，没考虑相位特性，所设计的滤波器一般是某种确定的非线性相位特性。
为了得到线性相位特性，对IIR滤波器必须另外加相位校正网络，使滤波器设计变得复杂，成本也高，又难以得到严格的线性相位特性。
而FIR滤波器在保证幅度特性满足技术要求的同时，很容易做到有严格的线性相位特性，同时为了使FIR数字滤波器的设计更优化，因而研究FIR数字滤波器的优化设计具有重要的理论意义。
1.2 数字滤波器简介数字滤波在DSP中占有重要地位。
数字滤波器按实现的网络结构或者从单位脉冲响应，分为IIR（无限脉冲响应）和FIR（有限脉冲响应）滤波器。
如果IRR 滤波器和FIR滤波器具有相同的性能，那么通常IIR滤波器可以用较低的阶数获得高的选择性，执行速度更快，所有的存储单元更少，所以既经济又高效。
数字滤波器精确度高，使用灵活，可靠性高，具有模拟设备没有的许多优点，已广泛地应用与各个科学技术领域，例如数字电视，语音，通信、雷达、声纳、遥感、图像、生物医学以及许多工程应用领域。
随着信息时代数字时代的到来，数字滤波技术已经成为一门及其重要的科学和技术领域。
以往的滤波器大多采用模拟电路技术，但是模拟电路技术存在很多难以解决的问题，而采用数字则避免很多类似的难题，当然数字滤波器在其他方面也有很多突出的优点都是模拟技术所不能及的，所以采用数字滤波器对信号进行处理是目前的发展方向。

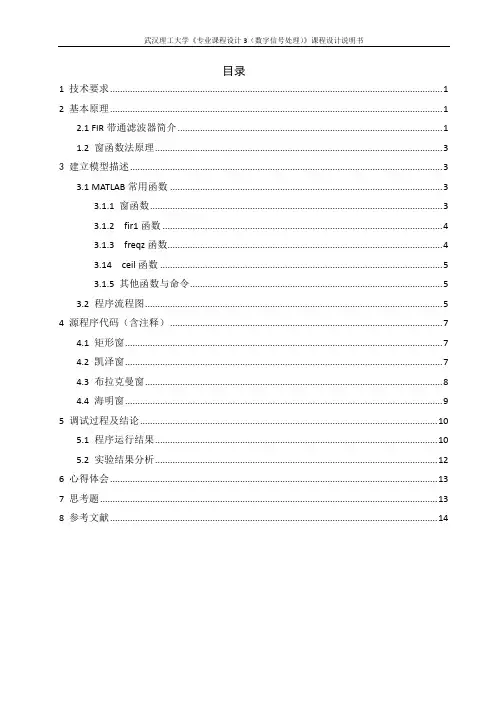

目录1 技术要求 (1)2 基本原理 (1)2.1 FIR带通滤波器简介 (1)1.2 窗函数法原理 (3)3建立模型描述 (3)3.1 MATLAB常用函数 (3)3.1.1 窗函数 (3)3.1.2 fir1函数 (4)3.1.3 freqz函数 (4)3.14 ceil函数 (5)3.1.5 其他函数与命令 (5)3.2 程序流程图 (5)4 源程序代码（含注释） (7)4.1 矩形窗 (7)4.2 凯泽窗 (7)4.3 布拉克曼窗 (8)4.4 海明窗 (9)5 调试过程及结论 (10)5.1 程序运行结果 (10)5.2 实验结果分析 (12)6 心得体会 (13)7 思考题 (13)8 参考文献 (14)FIR带通滤波器的设计1 技术要求用窗函数法设计FIR带通滤波器。
要求低端阻带截止频率ω1s=0.2π,低端通带截止频率ω1p=0.35π, 高端通带截止频率ωμp=0.65π, 高端阻带截止频率ωμp=0.8π。
绘出h(n)及其幅频响应特性曲线。
2 基本原理2.1 FIR带通滤波器简介带通滤波器是从滤波器的特性上划分的，带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。
从实现的网络结构或者从单位脉冲响应长度分类，可以分为无限长单位脉冲响应（IIR）滤波器和有限长单位脉冲响应（FIR）滤波器。
IIR数字滤波器设计方法是利用模拟滤波器成熟的理论及设计图表进行设计的，因而保留了一些经典模拟滤波器优良的幅度特性。
但设计中只考虑了幅度特性，没考虑相位特性，所设计的滤波器一般是某种确定的非线性相位特性。
为了得到线性相位特性，对IIR滤波器必须另外增加相位相校正网络，是滤波器设计变得复杂，成本也高，又难以得到严格的线性相位特性。
FIR滤波器在保证幅度特性满足技术要求的同时，很容易做到有严格的线性相位特性。
两者各有优点，择其而取之。
基于MATLAB设计FIR滤波器FIR（Finite Impulse Response）滤波器是一种数字滤波器，它具有有限的冲激响应长度。
基于MATLAB设计FIR滤波器可以使用signal工具箱中的fir1函数。
fir1函数的语法如下：b = fir1(N, Wn, window)其中，N是滤波器的阶数，Wn是截止频率，window是窗函数。
要设计一个FIR低通滤波器，可以按照以下步骤进行：步骤1：确定滤波器的阶数。
阶数决定了滤波器的截止频率的陡峭程度。
一般情况下，阶数越高，滤波器的陡峭度越高，但计算复杂度也会增加。
步骤2：确定滤波器的截止频率。
截止频率是指在滤波器中将信号的频率限制在一定范围内的频率。
根据应用的需求，可以选择适当的截止频率。
步骤3：选择窗函数。
窗函数是为了在时域上窗口函数中心增加频率衰减因子而使用的函数。
常用的窗函数有Hamming、Hanning等。
窗函数可以用来控制滤波器的幅度响应特性，使得它更平滑。
步骤4：使用fir1函数设计滤波器。
根据以上步骤确定滤波器的阶数、截止频率和窗函数，可以使用fir1函数设计FIR滤波器。
具体代码如下：N=50;%设定阶数Wn=0.5;%设定截止频率window = hanning(N + 1); % 使用Hanning窗函数步骤5：使用filter函数对信号进行滤波。
设计好FIR滤波器后，可以使用filter函数对信号进行滤波。
具体代码如下：filtered_signal = filter(b, 1, input_signal);其中，input_signal是输入信号，filtered_signal是滤波后的信号。
以上，便是基于MATLAB设计FIR滤波器的简要步骤和代码示例。
根据具体需求和信号特性，可以进行相应的调整和优化。
武汉理工大学《Matlab课程设计》报告目录摘要 (I)Abstract (II)1 原理说明 (1)1.1 数字滤波技术 (1)1.2 FIR滤波器 (1)1.3 窗函数 (2)1.4 MATLAB简介 (4)1.5 MATLAB结合窗函数设计法原理 (4)2 滤波器设计 (2)2.1 滤波器设计要求 (2)2.2 设计函数的选取 (2)2.3 窗函数构造 (3)2.4 设计步骤 (4)2.5 利用MATLAB自带函数设计 (4)3 滤波器测试 (9)3.1 滤波器滤波性能测试 (9)3.2 滤波器时延测量................................................................................错误!未定义书签。
3.3 滤波器稳定性测量............................................................................错误!未定义书签。
5 参考文献 (12)附件一： ........................................................................................................ 错误!未定义书签。
摘要现代图像、语声、数据通信对线性相位的要求是普遍的。
数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行数学处理来达到频域滤波的目的。
根据其单位冲激响应函数的时域特性可分为两类：无限冲激响应（IIR）滤波器和有限冲激响应（FIR）滤波器。
与IIR滤波器相比，FIR的实现是非递归的，总是稳定的；更重要的是，FIR滤波器在满足幅频响应要求的同时，可以获得严格的线性相位特性。
因此，具有线性相位的FIR数字滤波器在高保真的信号处理，如数字音频、图像处理、数据传输、生物医学等领域得到广泛应用。
4.3 实验原理 数字滤波器的设计是数字信号处理中的一个重要内容。
数字滤波器设计包括FIR（有限单位脉冲响应）滤波器与IIR（无限单位脉冲响应）滤波器两种。
与IIR滤波器相比，FIR滤波器在保证幅度特性满足技术要求的同时，很容易做到严格的线性相位特性。
设FIR滤波器单位脉冲响应h(n)长度为N，其系统函数H（z）为： H（z）是z－1的N－1次多项式，它在z平面上有N－1个零点，原点z=0是N－1阶重极点，因此H（z）是永远稳定的。
稳定和线性相位特性是FIR滤波器突出的优点。
FIR滤波器的设计任务是选择有限长度的h(n)。
使传输函数H( )满足技术要求。
FIR滤波器的设计方法有多种，如窗函数法、频率采样法及其它各种优化设计方法，本实验介绍窗函数法的FIR滤波器设计。
窗函数法是使用矩形窗、三角窗、巴特利特窗、汉明窗、汉宁窗和布莱克曼窗等设计出标准响应的高通、低通、带通和带阻FIR滤波器。
一、firl函数的使用 在MA TLAB 下设计标准响应FIR滤波器可使用firl函数。
firl函数以经典方法实现加窗线性相位FIR滤波器设计，它可以设计出标准的低通、带通、高通和带阻滤波器。
firl函数的用法为： b=firl(n,Wn,/ftype/,Window) 各个参数的含义如下： b—滤波器系数。
对于一个n阶的FIR滤波器，其n+1个滤波器系数可表示为：b(z)=b(1)+b(2)z－1+…+b(n+1)z－n。
n—滤波器阶数。
Wn—截止频率，0≤Wn≤1，Wn=1对应于采样频率的一半。
当设计带通和带阻滤波器时，Wn=[W1 W2],W1≤ω≤W2。
ftype—当指定ftype时，可设计高通和带阻滤波器。
Ftype=high时，设计高通FIR滤波器；ftype=stop时设计带阻FIR滤波器。
低通和带通FIR滤波器无需输入ftype参数。
Window—窗函数。
窗函数的长度应等于FIR滤波器系数个数，即阶数n+1。
课程设计任务书学生姓名：专业班级：通信0705指导教师：工作单位：信息工程学院题目:基于窗函数法设计的数字带通FIR滤波器初始条件：①MATLAB软件数字信号处理与图像处理基础知识要求完成的主要任务:利用MATLAB仿真软件系统结合窗函数法设计的数字带通FIR滤波器在数字信号处理平台上（PC机﹑MATLAB仿真软件系统和TC++编程环境）进行软件仿真设计，并进行调试和数据分析。
时间安排：第18周理论设计、实验室安装调试，地点：鉴主15楼通信实验室一指导教师签名： 2010 年 1月 8日系主任（或责任教师）签名：年月日目录摘要 .................................................................................................................................................. I Abstract............................................................................................................................................ II1 窗函数设计法原理 (1)2 常见窗函数简介 (2)2.1 基本窗函数 (2)下面就几种常用的窗函数展开介绍。
(3)2.1.1 矩形窗函数 (3)2.1.2 三角窗函数 (3)2.2 广义余弦窗 (4)2.2.1 汉宁窗函数 (5)2.2.2 海明窗函数 (5)3 方案设计与论证 (7)3.1 fdatool设计法 (7)3.2 程序设计法 (8)4 窗函数仿真结果分析 (10)4.1 矩形窗函数仿真结果 (10)4.2三角形窗函数仿真结果 (11)4.3 汉宁窗函数仿真结果 (12)4.4海明窗函数仿真结果 (13)5 总结与体会 (14)6参考文献 (16)摘要现代图像、语音、数据通信对线性相位的要求是普遍的。
正是此原因，使得具有线性相位的FIR数字滤波器得到大力发展和广泛应用。
在实际进行数字信号处理时，往往需要把信号的观察时间限制在一定的时间间隔内，只需要选择一段时间信号对其进行分析。
这样，取用有限个数据，即将信号数据截断的过程，就等于将信号进行加窗函数操作。
而这样操作以后，常常会发生频谱分量从其正常频谱扩展开来的现象，即所谓的“频谱泄漏”。
当进行离散傅立叶变换时，时域中的截断是必需的，因此泄漏效应也是离散傅立叶变换所固有的，必须进行抑制。
而要对频谱泄漏进行抑制，可以通过窗函数加权抑制DFT的等效滤波器的振幅特性的副瓣，或用窗函数加权使有限长度的输入信号周期延拓后在边界上尽量减少不连续程度的方法实现。
而在后面的FIR滤波器的设计中，为获得有限长单位取样响应，需要用窗函数截断无限长单位取样响应序列。
另外，在功率谱估计中也要遇到窗函数加权问题。
由此可见，窗函数加权技术在数字信号处理中的重要地位。
AbstractA modern image, V oice and data communications to the linear phase requirement is universal. It is for this reason, making a linear phase FIR digital filters are to develop and widely used.In practice, digital signal processing, they often need to observe the time limit for the signal in a certain time interval, only need to select a period of time to analyze the signals. In this way, access to a finite number of data about the process of signal data truncation is equivalent to the signal, the additional window function operation. And this after the operation, often occur from the normal component of the spectrum spread spectrum open to the phenomenon of so-called "spectral leakage." When it comes to discrete Fourier transform, the time domain truncation is necessary, therefore, leakage effects are also inherent in discrete Fourier transform, and must be inhibited. But would like to suppress the spectral leakage can be inhibited by the weighted window function equivalent DFT filter amplitude characteristics of side-lobe, or the weighted window function so that the limited length of the extension of the input signal cycle, after the border to minimize the degree of discontinuity The method of implementation. In the back of the FIR filter design, in order to obtain finite sampling units to respond to the need to truncate the infinite length window function with unit sampling response sequence. In addition, power spectrum estimation problem also encountered in the weighted window function. Thus, the weighted window function in digital signal processing in an important position.1 窗函数设计法原理数字滤波器可以理解为是一个计算程序或算法，将代表输入信号的数字时间序列转化为代表输出信号的数字时间序列，并在转化过程中，使信号按预定的形式变化。
数字滤波器有多种分类，根据数字滤波器冲激响应的时域特征，可将数字滤波器分为两种，即无限长冲激响应（iir ）滤波器和有限长冲激响应（fir ）滤波器。
fir 数字滤波器的单位脉冲响应是有限长序列。
它的设计问题实质上是确定能满足所要求的转移序列或脉冲响应的常数问题，设计方法主要有窗函数法、频率采样法和等波纹最佳逼近法等。
用窗函数设计滤波器首先要对滤波器提出性能指标。
一般是给定一个理想的频率响应，使所设计的FIR 滤波器的频率响应去逼近所要求的理想的滤波器的响应。
窗函数法设计的任务在于寻找一个可实现（有限长单位脉冲响应）的传递函数。
用一定宽度窗函数截取无限脉冲响应序列获得有限长的脉冲响应序列。
主要设计步骤为：（1）通过傅里叶逆变换获得理想滤波器的单位脉冲响应h d (n)。
从时域出发，截取有限长的一段冲击响应作为H(z)的系数，冲击响应长度N 就是系统函数H(z)的阶数。
只要N 足够长，截取的方法合理，总能满足频域的要求。
一般这种时域设计、频域检验的方法要反复几个回合才能成功。
要设计一个线性相位的FIR 数字滤波器，首先要求理想频率响应)(jw d e H 。
)(jw de H 是w 的周期函数，周期为π2，可以展开成傅氏级数：)(jwd e H ＝∑∞-∞=-n jwn d e n h )( （公式1-1） 其中)(n h d 是与理想频响对应的理想单位抽样响应序列。
但不能用来作为设计FIR DF用的h(n)，因为)(n h d 一般都是无限长、非因果的，物理上无法实现。
为了设计出频响类似于理想频响的滤波器，可以考虑用h(n)来近似)(n h d 。
窗函数的基本思想：先选取一个理想滤波器（它的单位抽样响应是非因果、无限长的），再截取（或加窗）它的单位抽样响应得到线性相位因果FIR 滤波器。
这种方法的重点是选择一个合适的窗函数和理想滤波器。
（2）由性能指标确定窗函数W(n)和窗口长度N 。
设x(n)是一个长序列，w(n)是长度为N 的窗函数，用w(n)截断x(n)，得到N 点序列x n (n)，即x n (n ) = x (n ) w (n ) （公式1-2）在频域上则有()()()()⎰--⋅=ππj j j d e π21e θθωθωW e X X N （公式1-3） (3) 求得实际滤波器的单位脉冲响应h(n)， h(n)即为所设计FIR 滤波器系数向量。
)()()(n W n h n h d •= （公式1-4）由此可见，窗函数w(n)不仅仅会影响原信号x(n)在时域上的波形，而且也会影响到频域内的形状。
2 常见窗函数简介2.1 基本窗函数MATLAB 信号工具箱主要提供了以下几种窗函数，如表2-1所示：下面就几种常用的窗函数展开介绍。
2.1.1 矩形窗函数矩形窗(Rectangular Window)函数的时域形式可以表示为：⎩⎨⎧-≤≤==其他,010,1)()(N n n R n w N （公式2-1） 它的频域特性为()⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛--2sin 2sin e e 21j j ωωωωN W N R （公式2-2） Boxcar 函数：生成矩形窗调用方式w = boxcar (n)：输入参数n 是窗函数的长度；输出参数w 是由窗函数的值组成的n 阶向量。
从功能上讲，该函数又等价于w = ones(n,1)。
2.1.2 三角窗函数三角窗是最简单的频谱函数)W(e j ω为非负的一种窗函数。
