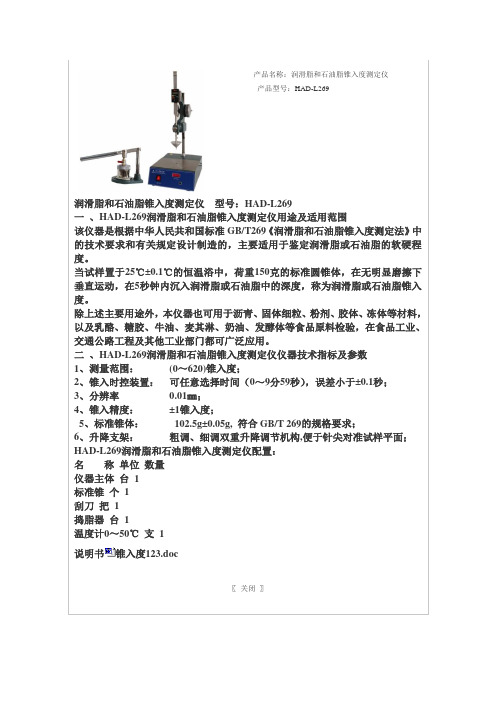

润滑脂和石油脂锥入度测试仪操作规程

产品名称：润滑脂和石油脂锥入度测定仪
产品型号：HAD-L269
润滑脂和石油脂锥入度测定仪型号：HAD-L269
一、HAD-L269润滑脂和石油脂锥入度测定仪用途及适用范围
该仪器是根据中华人民共和国标准GB/T269《润滑脂和石油脂锥入度测定法》中的技术要求和有关规定设计制造的，主要适用于鉴定润滑脂或石油脂的软硬程度。

当试样置于25℃±0.1℃的恒温浴中，荷重150克的标准圆锥体，在无明显磨擦下垂直运动，在5秒钟内沉入润滑脂或石油脂中的深度，称为润滑脂或石油脂锥入度。

除上述主要用途外，本仪器也可用于沥青、固体细粒、粉剂、胶体、冻体等材料，以及乳酪、糖胶、牛油、麦其淋、奶油、发酵体等食品原料检验，在食品工业、交通公路工程及其他工业部门都可广泛应用。

二、HAD-L269润滑脂和石油脂锥入度测定仪仪器技术指标及参数
1、测量范围：(0～620)锥入度；
2、锥入时控装置：可任意选择时间（0～9分59秒），误差小于±0.1秒；
3、分辨率0.01㎜；
4、锥入精度：±1锥入度；
5、标准锥体：102.5g±0.05g, 符合GB/T 269的规格要求；
6、升降支架：粗调、细调双重升降调节机构,便于针尖对准试样平面；HAD-L269润滑脂和石油脂锥入度测定仪配置：
名称单位数量
仪器主体台 1
标准锥个 1
刮刀把 1
捣脂器台 1
温度计0～50℃支1
说明书锥入度123.doc
〖关闭〗。

****医药有限公司GMP文件题目：锥入度测定法及锥入度仪操作规程共3页第 1 页编号：SOP-Q-7026 生效日期：2015年12月01日版本：4.0颁发部门：质量部分发部门：质量部制定人：审核人：批准人：制定日期：审核日期：批准日期：锥入度测定法锥入度测定法适用于软膏剂、眼膏剂及其常用基质材料（如凡士林、羊毛脂、蜂蜡）等半固体物质，以控制其软硬度和黏稠度等性质，避免影响药物的涂布延展性。

锥入度系指利用自由落体运动，在25℃下，将一定质量的锥体由锥入度仪向下释放，测定锥体释放后5 秒内刺入供试品的深度。

仪器装置仪器应能自动释放锥体，即时测出锥体5秒所刺入深度；带有水平调节装置，保证锥杆垂直度；有中心定位装置，用以使锥尖与样品杯中心保持一致；带有升降调节机构能准确调节锥尖，使锥尖与待测样品表面恰好接触。

当释放锥体时锥杆与连接处应无明显摩擦，仪器测量范围应大于65mm。

（1）试验工作台由水平底座、支柱、水平升降台、释放装置、水平调节仪、锥入度值显示装置等组成。

（2）锥体及锥杆锥体由适当材料制成的圆锥体和锥尖组成，表面光滑，共有三种锥体可供选择：Ⅰ号锥体质量为102.5g±0.05g，配套锥杆质量为47.5g±0.05g；Ⅱ号锥体质量为22.5g±0.025g，配套锥杆质量为15g±0.025g；Ⅲ号锥体及锥杆总质量为9.38g ±0.025g。

本公司产品采用Ⅰ号锥体。

325图1 Ⅰ号锥体结构题目：锥入度测定法及锥入度仪操作规程共3页第 2页编号：SOP-Q-7026批准人：（3）样品杯为平底圆筒，不同型号的锥体配套使用不同型号的样品杯（图2）。

图2Ⅰ号锥体的样品杯d=102mm，h≥62mm测定法测定前，应按照仪器说明书对仪器装置进行必要的调试，使锥尖恰好落于中心位置。

除另有规定外，供试品按下述方法之一处理并在25℃±0.5℃放置24 小时后测定。

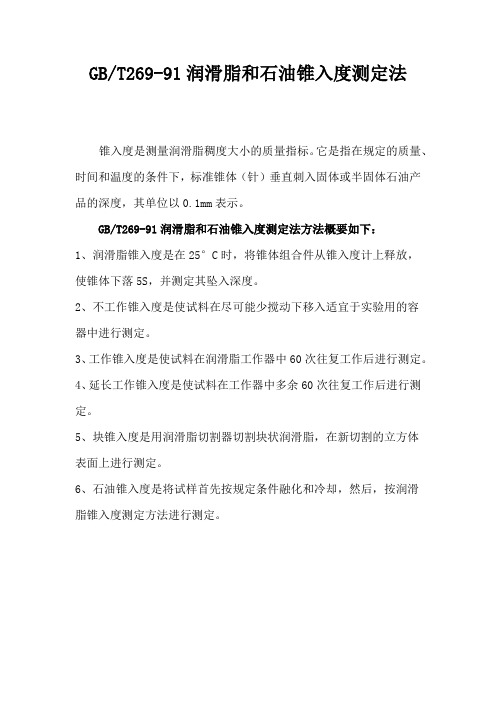

GB/T269-91润滑脂和石油锥入度测定法
锥入度是测量润滑脂稠度大小的质量指标。

它是指在规定的质量、时间和温度的条件下，标准锥体（针）垂直刺入固体或半固体石油产品的深度，其单位以0.1mm表示。

GB/T269-91润滑脂和石油锥入度测定法方法概要如下：
1、润滑脂锥入度是在25°C时，将锥体组合件从锥入度计上释放，
使锥体下落5S，并测定其坠入深度。

2、不工作锥入度是使试料在尽可能少搅动下移入适宜于实验用的容
器中进行测定。

3、工作锥入度是使试料在润滑脂工作器中60次往复工作后进行测定。

4、延长工作锥入度是使试料在工作器中多余60次往复工作后进行测定。

5、块锥入度是用润滑脂切割器切割块状润滑脂，在新切割的立方体
表面上进行测定。

6、石油锥入度是将试样首先按规定条件融化和冷却，然后，按润滑
脂锥入度测定方法进行测定。

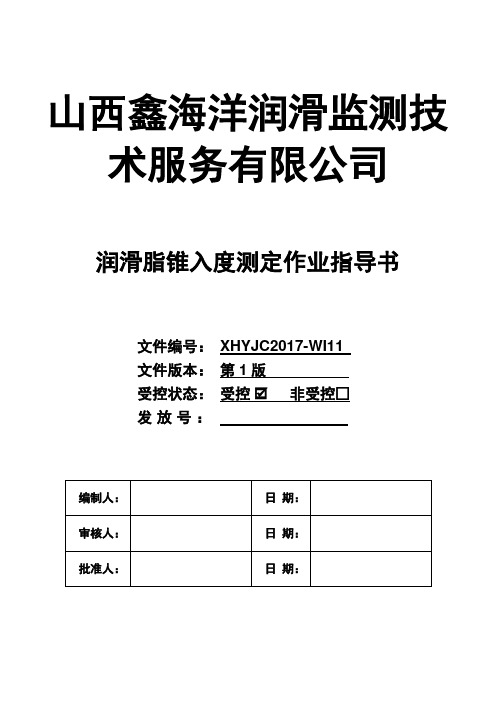

山西鑫海洋润滑监测技术服务有限公司润滑脂锥入度测定作业指导书文件编号：XHYJC2017-WI11文件版本：第1版受控状态：受控 非受控□发放号：1引用标准GB/T 269-91 润滑脂和石油脂锥入度测定法2 方法概要润滑脂锥入度是在25℃时，将锥体组合件从锥入度计上释放，使锥体下降5s，并测定其刺入深度。

不工作锥入度是使试料在尽可能少搅动下移入适宜于试验用的容器中进行测定。

工作锥入度是使试料在润滑脂工作器中60次往复工作后进行测定。

延长工作锥入度是使试料在润滑脂工作器中多于60次往复工作后进行测定。

3 仪器3.1 锥入度计：如图一所示。

设计成能测定锥体锥体刺入试样中的深度，以0.1mm为单位。

锥入度计的锥体组合件或平台必须能精确调节锥尖位于润滑脂平面上时其指示器读数指零。

当释放锥体时，至少能下落62mm，且无明显摩擦。

锥尖应不能碰击试样容器底部。

仪器应带有水平调节螺丝和酒精水平仪，以保持锥杆处于垂直位置。

3.2 全尺寸椎体和锥杆：锥体由镁或其他适宜材料制造的圆锥体和可拆卸的淬火钢尖组成，其尺寸和公差如图2所示。

锥体总质量为102.5±0.05g，锥杆质量为47.5±0.05g。

由刚性杆组成的锥杆其上端有一“台阶”，其下端有一连接锥体的适当结构。

只要锥体总的外形及质量分布不变，允许修改内部结构，以达到规定质量。

外表面应抛光，使其非常光滑。

3.3 全尺寸润滑脂工作器：应符合图3所示尺寸。

图中未标尺寸部分要求不是很严格，可以根据个别要求改变。

并可采用其他紧固盖子及固定工作器的方法。

工作器可制成手工操作或机械操作。

工作速度应达到每分钟60±10次，工作形程为67～71mm，工作器应带有一支在25℃校正过的合适温度计，通过排气阀插入。

图3 全尺寸润滑脂工作器3.4 溢流环（任意设计的）：原则上应符合图3说明。

它是使溢流出的润滑脂放回工作器脂杯的一种有效辅助装置。

在测定锥入度时，溢流环应安防在距脂杯边缘以下至少13mm位置。

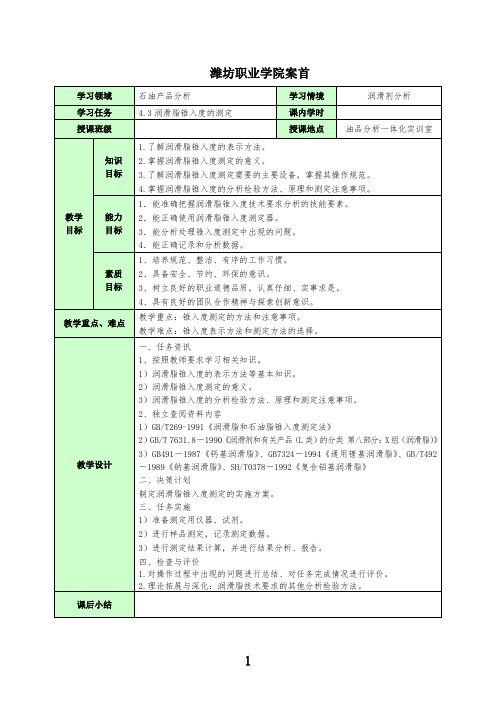

潍坊职业学院案首化学工程学院分析检测中心收到一批润滑脂样品，要求检测其是否符合国家标准。

其中，锥入度是润滑脂物理性能指标之一，可反映润滑脂的稠度。

完成润滑脂锥入度的测定，需要具备以下基本知识和基本技能：1、润滑脂锥入度的表示方法等基本知识。

2、润滑脂锥入度测定的意义。

3、润滑脂锥入度的分析检验方法、原理和测定注意事项。

4、润滑脂锥入度测定设备的使用方法。

任务资讯锥入度锥入度是在规定负荷、时间和温度条件下，试验锥体刺入润滑脂试料的深度，以0.1mm为单位表示。

有四种表示方法：不工作锥入度指试样在尽可能少搅动的情况下，从样品容器中转移至工作器脂杯中测定的锥入度。

工作锥入度指试样在润滑脂工作器中经过60次全程往复工作后，在规定温度下测定的锥入度。

延长工作锥入度指试样在工作器中经过多于60次全程往复工作后测定的锥入度。

许多脂要求测定工作10万或1万次后的锥入度值。

块锥入度指试样在没有容器情况下，具有保持其形状的足够硬度时所测定的锥入度。

①测定意义锥入度是反映润滑脂稠度的指标。

稠度是表示润滑脂在规定条件下变形程度和流动性能的指标。

反映润滑脂在所润滑部位上的保持能力和密封性能，以及润滑脂的输送和加注方式有关的重要指标。

从锥入度值能间接了解润滑脂中稠化剂含量的变化。

比较不工作锥入度或工作锥入度与延长工作锥入度的差值，在一定程度上反映润滑脂工作稳定性和寿命。

差值小，说明脂的机械稳定性好。

②测定方法GB/T269-1991《润滑脂和石油脂锥入度测定法》规定在(25±0.5)℃下、将规定负荷[(150±0.05)g]的锥体组合体（锥体和锥杆）下落5s，锥体的钝角形尖刺入脂的深度作为润滑脂的锥入度。

润滑脂锥入度测定仪器包括锥入度计和工作器等。

锥入度测定计HZR-2型锥（针）入度计1―调节螺丝；2―旋转工作台；3－圆椎体；适用标准：GB269、GB5017、GB4509、GB49854－筒状砝码；5－按钮；6－枢轴；7－齿杆；适用范围：润滑脂锥入度；沥青、石腊针入度8－刻度盘；9－指针技术指标：锥(针)入度范围0-55mm,示值分辨率0.1mm,计时范围0-99s(可预置),计时精度10-3s,电源电压220V润滑脂工作器见下图：全尺寸润滑脂工作器示意图全尺寸润滑脂工作器1－把手；2－温度计；3－密封螺帽；4－温度计衬套；5－排气阀；6－接头；7－盖；8－切开的橡皮管；9－溢流环测定过程：试料准备润滑脂工作器的脂杯中装样，在(25±0.5)℃下恒温，工作或不工作，除去脂杯多余的试样和气泡。

润滑油质量检测仪操作规程1. 引言本操作规程旨在规范润滑油质量检测仪的操作流程，确保测试结果的准确性和可靠性。

2. 设备检查与准备在进行润滑油质量检测前，首先需要进行设备的检查与准备工作，包括以下步骤：•检查润滑油质量检测仪的外观是否完好，并排除异常；•检查设备上的电源插头是否正常连接；•检查设备使用的传感器是否安装牢固并连接正确；•检查设备所需试剂的存量是否足够，如不足及时补充；•检查润滑油样品收集容器是否干净并符合要求；•打开润滑油质量检测仪的电源，待设备自检完成后，即可进行下一步操作。

3. 样品准备在进行润滑油质量检测前，需要准备好待测试的润滑油样品。

样品准备的步骤如下：•使用干净的容器收集润滑油样品，并确保样品的真实性；•根据润滑油质量检测仪的要求，将样品倒入润滑油质量检测仪的测试槽中；•关闭润滑油样品收集容器，并确保容器密封良好，避免污染和挥发。

4. 操作流程润滑油质量检测仪的操作步骤如下：4.1 打开设备在样品准备完成后，打开润滑油质量检测仪的电源开关。

4.2 选择测试方法根据需要进行的润滑油质量指标测试，选择相应的测试方法，并在设备上进行设置。

4.3 进行校准进行润滑油质量检测仪的校准工作，包括校准仪器的零点和量程等。

4.4 开始测试将已准备好的润滑油样品放入测试槽中，并按下开始测试按钮，开始进行质量检测。

4.5 结果分析等待测试完成后，对测试结果进行分析和判读。

根据润滑油质量检测仪的显示界面，可以得到各项质量指标的数值并进行比较分析。

4.6 报告输出根据测试结果，生成润滑油质量检测报告，包括润滑油样品的基本信息、各项质量指标的测试结果和分析意见等。

将报告保存并输出，方便后续参考和查阅。

5. 设备维护与存放在操作完成后，需要对润滑油质量检测仪进行维护和存放，包括以下步骤：•清洁设备表面和测试槽，保持设备整洁；•检查传感器和试剂盒的存放状况，如有需要，及时更换或补充；•关闭设备电源，断开电源插头；•将润滑油样品收集容器进行清洗，并妥善存放。

锥入度测定仪操作指南1、基本参数1.1测量范围：0mm~50mm（锥入单位为0-500）1.2最小读数:0.01mm。

（锥入单位为0.1）1.3位移传感器分辨率:0.01mm。

1.4测量锥总重:150g±0.1g:锥体质量:114.44g±0.07g1.5计时范图:1s-9.9s1.6数据输出方式:LCD液晶屏显示,微型打印机印字,Rs232口输出1.7 RS232口传送波特率:9600:传送格式:16进制;输入帧长度8字节;输出帧长度8-240字节可变。

1.8电源：AC220V±22V，50Hz±1Hz1.9外形尺寸1×b×h: 340mm×280mm×600mm质量(净重):16kg2、安装2.1锥体安装本仪器提供一个标准测试锥,安装时先将卡座旋紧在传感器滑杆上,锥体连杆旋紧在测试锥上,手持锥体连杆,将卡销对准卡口推入,顺时针旋转90度即可,(安装时小心锥尖伤手1)将锥体连杆逆时针旋转90度可取下锥体。

2.2水平调整安放仪器时,应保证平稳,可旋转底座的可调支脚,观察水准泡的状态,注意要让四个支脚同时都支撑受力,不要一脚悬空。

2.3中心调整松开锁紧螺杆,旋转升降螺母,使高低合适。

取出中心校正轴,置于测试平台的中心定位块上,观察锥尖是否对准轴芯,如不准,可旋松定位块的固定螺丝,作相应调整,直至锥尖对准轴芯,拧紧固定块固定螺丝即可。

2.4连接电源取出三芯电源线，一端插在仪器后220V进线插座上，另一端插入连接可靠的220V交流电源插座内。

3、操作指南注意: 因为测量锥具有高硬度的尖锐顶角,请务必在操作过程中小心避免碰刮,以免伤及手肘等处,平时请勿将手或身体其他部位放在测量维下面,以防锥体意外落下而受伤当没有试验样品而需要放下维体时,请用食指和中指挡在两侧锥面上(避开锥尖),托住锥体慢慢放下。

3.1按健功能a)清零键:由于锥体开始释放前的位置并非是传感器的一端顶点,所以有一个非零的数据,按下该键,可使起始位置的数据为零。

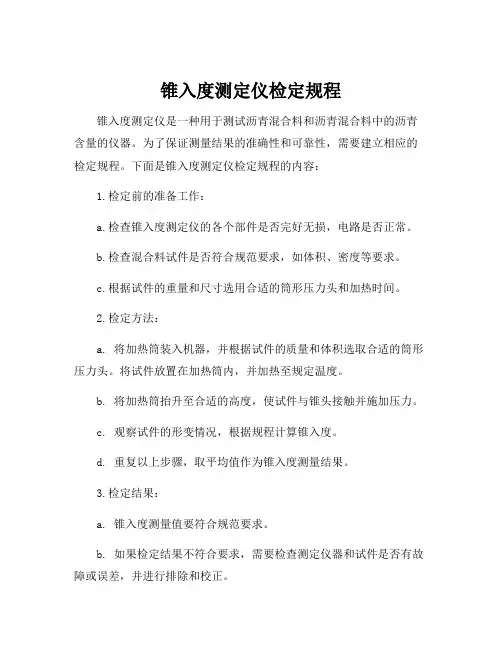

锥入度测定仪检定规程
锥入度测定仪是一种用于测试沥青混合料和沥青混合料中的沥青含量的仪器。

为了保证测量结果的准确性和可靠性，需要建立相应的检定规程。

下面是锥入度测定仪检定规程的内容：
1.检定前的准备工作：
a.检查锥入度测定仪的各个部件是否完好无损，电路是否正常。

b.检查混合料试件是否符合规范要求，如体积、密度等要求。

c.根据试件的重量和尺寸选用合适的筒形压力头和加热时间。

2.检定方法：
a. 将加热筒装入机器，并根据试件的质量和体积选取合适的筒形压力头。

将试件放置在加热筒内，并加热至规定温度。

b. 将加热筒抬升至合适的高度，使试件与锥头接触并施加压力。

c. 观察试件的形变情况，根据规程计算锥入度。

d. 重复以上步骤，取平均值作为锥入度测量结果。

3.检定结果：
a. 锥入度测量值要符合规范要求。

b. 如果检定结果不符合要求，需要检查测定仪器和试件是否有故障或误差，并进行排除和校正。

c. 检定结果需要记录并保存。

通过建立严格的锥入度测定仪检定规程，可以保证锥入度测量结果的准确性和可靠性，从而有效提高沥青混合料和沥青混合料中沥青含量的检测质量。

实验汽车润滑脂针入度实验
一、实验内容
汽车润滑脂针入度测定
二、实验要求
1.掌握润滑脂针入度测量原理、方法和测量仪器的正确使用。

2.对测量结果会做出合理分析。

三、实验仪器设备
1.润滑脂锥入度试验器
2.润滑脂工作器
3.秒表，分格为0.1s；温度计，量程范围为-30～100℃，分格为0.1℃
四、实验准备
1.取足够润滑脂，以满过润滑脂工作器脂杯。

2.润滑脂工作器搅动60次。

五、实验步骤
润滑脂针入度是在25℃,将锥体组合体从针入度计上释放，使锥体下落5s，并测定其刺入深度。

注：其单位以0.1mm表示。

1.取样于盛脂容器
2.把脂杯放在锥入度平台上，应调节到完全水平位置，使脂杯确实不摇动。

调节测定机构使锥体保持于“零”位，小心地把锥体对准脂杯中心，使锥尖刚好与脂面接触。

观察锥尖影子有助于精确调节。

3.迅速释放锥杆，使其落下5s，并在此位置再夹住锥杆。

4.轻轻压下测深表杆直至被锥杆挡住为止，从测深表上读出针入度值
5.实验3次，记录得到的三次测定值。

六、注意事项
1.每次试验前清洗锥体、锥杆
2.所用检验仪器应固装牢靠，使其定位安全；实验完毕后，应整理和清洁实验仪器设备。

七、实验报告的格式及撰写要求
汽车润滑脂针入度实验报告
实验日期：实验地点：
润滑脂牌号：
一、实验内容
二、实验仪器设备
三、实验步骤
四、实验记录与数据处理
五、实验结果分析。
