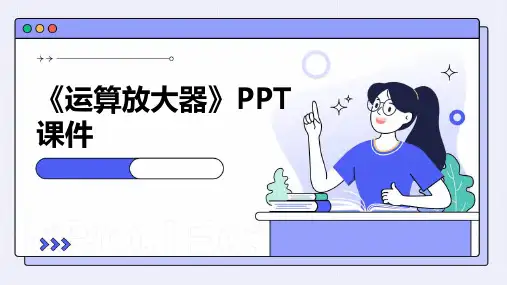

《运算放大器》PPT 课件目录CONTENTS•运算放大器概述•运算放大器的工作原理•运算放大器的应用•运算放大器的选择与使用•运算放大器的性能指标•运算放大器的设计实例01运算放大器概述0102运算放大器的定义它能够实现加、减、乘、除等基本算术运算，因此得名“运算放大器”。
运算放大器（简称运放）是一种具有高放大倍数的电路单元，其输出信号与输入信号之间存在一定的数学关系。
运算放大器的开环放大倍数极高，一般在10^4~10^6之间。
高放大倍数运算放大器的输入阻抗很大，使得它对信号源的影响很小。
输入阻抗高运算放大器的输出阻抗很小，使得它对负载的影响也很小。
输出阻抗低运算放大器对共模信号的抑制能力很强，能够有效地抑制温漂和干扰信号。
共模抑制比高运算放大器的基本特点可以分为通用型、高精度型、高速型、低功耗型等。
按性能指标分类按电路结构分类按工作原理分类可以分为分立元件型和集成电路型。
可以分为线性运放和开关电容型运放。
030201运算放大器的分类02运算放大器的工作原理1 2 3差分输入是指运算放大器使用两个输入信号的差值作为输入，以实现更高的精度和抑制噪声。
差分输入电路可以消除共模信号，只对差模信号进行放大，从而提高信号的信噪比。
差分输入电路的对称性和平衡性对放大器的性能有重要影响，因此需要精心设计和选择合适的元件。
差分输入放大倍数01放大倍数是运算放大器的重要参数，表示输出电压与输入电压的比值。
02运算放大器的放大倍数很高，通常在100dB以上，即放大10万倍以上。
03放大倍数可以通过外接电阻和电容进行调节，以满足不同的应用需求。
输出电压与输入电压的关系01输出电压与输入电压的关系是运算放大器的基本工作特性之一。
02当输入电压变化时，输出电压会相应地变化，以保持放大倍数恒定。
03输出电压与输入电压的关系是非线性的，但在一定的线性范围内，可以近似认为放大倍数是恒定的。
非线性范围是指输入电压超过一定范围时，输出电压与输入电压不再成正比关系，放大倍数发生变化。
信息科学与技术学院模拟CMOS集成电路设计——稳定性与频率补偿学习报告姓名：学号：二零一零年十二月稳定性及频率补偿2010-12-3一、自激振荡产生原因及条件1、自激振荡产生原因及条件考虑图1所示的负反馈系统，其中β为反馈网络的反馈系数，并假定β是一个与频率无关的常数，即反馈网络由纯电阻构成，不产生额外的相移(0βϕ=)；H (s )为开环增益，则()H s β为环路增益。
所以，该系统输入输出之间的相移主要由基本放大电路产生。
图1 基本负反馈系统 该系统的闭环传输函数(即系统增益)可写为：()()1()Y H s s X H s β=+ 由上式可知，若系统增益分母1()H s j βω==-1，则系统增益趋近于∞，电路可以放大自身的噪声直到产生自激振荡，即：如果1()H j βω=-1，则该电路可以在频率1ω产生自激振荡现象。
则自激振荡条件可表示为：1|()|1H j βω=1()180H j βω∠=-注意到，在1ω时环绕这个环路的总相移是360，因为负反馈本身产生了180的相移，这360的相移对于振荡是必需的，因为反馈信号必须同相地加到原噪声信号上才能产生振荡。
为使振荡幅值能增大，要求环路增益等于或者大于1。
所以，负反馈系统在1ω产生自激振荡的条件为：(1)在该频率下，围绕环路的相移能大到使负反馈变为正反馈；(2)环路增益足以使信号建立。
2、重要工具波特图判断系统是否稳定的重要工具是波特图。
波特图根据零点和极点的大小表示一个复变函数的幅值和相位的渐进特性。
波特图的画法：(1)幅频曲线中，每经过一个极点P ω(零点Z ω)，曲线斜率以-20dB/dec(+20dB/ dec)变化；(2)相频曲线中，相位在0.1P ω(0.1Z ω)处开始变化，每经过一个极点P ω(零点Z ω)，相位变化-45(±45)，相位在10P ω(10Z ω)处变化-90(±90)；(3)一般来讲，极点(零点)对相位的影响比对幅频的影响要大一些。
