设备法兰标准

设备法兰是连接管道、阀门、泵和其他设备的重要部件，其标准化对于确保设备的安全性、可靠性和互换性至关重要。设备法兰标准是指制定法兰尺寸、形状、材料和连接方式的国际或国家标准，其目的是为了在不同设备之间实现互换和连接的一致性。本文将介绍设备法兰标准的分类和常见标准，以便读者对设备法兰有更深入的了解。

设备法兰标准根据其用途和特性可分为多种类型，主要包括管道法兰、阀门法兰、泵法兰等。管道法兰是用于连接管道和管道之间的法兰，其标准主要包括ASME B16.5、EN 1092、JIS B2220等。阀门法兰是用于连接阀门和管道之间的法兰，其标准主要包括API

6A、DIN 2533、BS 4504等。泵法兰是用于连接泵和管道之间的法兰，其标准主要包括ISO 7005、AS 4087、GB/T 17241等。不同类型的设备法兰标准在尺寸、压力等方面存在差异，因此在选择和使用时需要根据具体的设备和工程要求进行合理的选择。

常见的设备法兰标准主要包括以下几种，ASME B16.5是美国标准，适用于管道法兰，其尺寸范围从1/2英寸到24英寸，压力等级从150磅到2500磅。EN 1092是欧洲标准，适用于管道法兰，其尺寸范围从DN15到DN4000，压力等级从PN6到PN100。API 6A是美国石油协会标准，适用于阀门法兰，其尺寸范围从2-1/16英寸到21-1/4英寸，压力等级从2000磅到20000磅。ISO 7005是国际标准，适用于泵法兰，其尺寸范围从DN10到DN4000，压力等级从PN2.5到PN420。这些标准在设备法兰的设计、制造和使用方面起着重要的指导作用，能够保证设备的安全性和可靠性。

在选择设备法兰时，需要根据具体的工程要求和设备特性进行合理的选择。首先，需要根据设备的工作压力、温度、介质等参数确定法兰的材质和压力等级。其次，需要根据设备的安装位置、连接方式、密封要求等确定法兰的连接方式和形式。最后，需要根据设备的使用环境、维护要求等确定法兰的防腐、防腐蚀等特殊要求。只有合理选择和使用设备法兰，才能确保设备的安全运行和长期稳定性。

总之，设备法兰标准是确保设备安全、可靠和互换的重要保障，其标准化和规范化对于设备制造、选择和使用都具有重要意义。通过了解设备法兰标准的分类和常见标准，可以帮助读者更好地选择和使用设备法兰，确保设备在工程中的正常运行和安全使用。希望本文对读者有所帮助，谢谢阅读！

合集下载

法兰标准

法兰标准

4法兰标准

一. 英国标准BS4504 PN2.5法兰标准(mm)

规格

DN 外圆

D 中心圆

K 凸圆

D1 凸台高

f 灰铁

法兰厚

b 球铁

法兰厚

b 孔数-

孔径

n-ф 螺栓尺寸

1200 1375 1320 1280 5 30 32-ф30 M27

1400 1575 1520 1480 5 30 36-ф30 M27

1600 1790 1730 1690 5 32 40-ф30 M27

1800 1990 1930 1890 5 34 44-ф30 M27

2000 2190 2130 2090 5 34 48-ф30 M27

2200 2405 2340 2295 6 36 52-ф33 M30

2400 2605 2540 2495 6 38 56-ф33 M30

2600 2805 2740 2695 6 40 60-ф33 M30

2800 3030 2960 2910 6 42 64-ф36 M33

3000 3230 3160 3110 6 42 68-ф36 M33

3200 3430 3360 3310 6 44 72-ф36 M33

3400 3630 3560 3510 6 46 76-ф36 M33

3600 3840 3770 3720 6 48 80-ф36 M33

3800 4045 3970 3920 6 48 80-ф39 M36

4000 4245 4170 4120 6 50 84-ф39 M36

二.英国标准BS4504 PN6法兰标准(mm)

规格

DN 外圆

D 中心圆

K 凸圆

D1 凸台高

f 灰铁

法兰厚

b 球铁

法兰厚

b 孔数-

孔径

n-ф 螺栓尺寸

10 75 50 33 2 12 4-ф11 M10

15 80 55 38 2 12 4-ф11 M10

20 90 65 48 2 14 4-ф11 M10

法兰标准 2

法兰标准 2

1 主题内容与适用范围

本标准规定了公称压力PN为0.25、0.6、1.0、1.6、2.5 MPa的凸面板式平焊钢制管法兰的型式和尺寸。

本标准适用于公称压力0.25～2.5 MPa 的凸面板式平焊钢制管法兰。

2 引用标准

JB/T74-94 管路法兰 技术条件

3 法兰的型式和尺寸应符合图1及表1～表5的规定。

4 法兰的技术要求按JB/T74的规定。

5 法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。

6 标记示例

公称通径100 mm、公称压力2.5MPa、尺寸系列2的凸面板式平焊钢制管法兰：

法兰 100-25 JB/T81-94

公称通径100 mm、公称压力2.5MPa、尺寸系列1的凸面板式平焊钢制管法兰：

法兰 100-25（系列1） JB/T81-94

JB/T 81-94 凸面板式平焊钢制管法兰

代替JB81-59

机械工业部 1994-12-09 批准 1995-10-01 实施 图 1JB/T 81-94

2 表1 PN0.25MPa凸面板式平焊钢制管法兰尺寸 mm

公称通径DN 管子外径A 连接尺寸 密封面尺寸 法兰厚度C 法兰内径B 法兰理论重量Kg 法兰外径D

系列1/系列2 螺栓孔中心圆直径K 螺栓孔直径L

系列1/系列2 螺栓、螺柱

d F 数量n 螺纹Th

系列1/系列2

10

15

20

25

32

40

50

65

80

100

125

150

175

200

225

250

300

350

400

450

500

600

700

800

900

1000

1200

1400

1600 14

18

25

32

38

45

57

73

89

108

133

159

194

219

245

273

325

377

426

480

530

630

720

820

920

1020

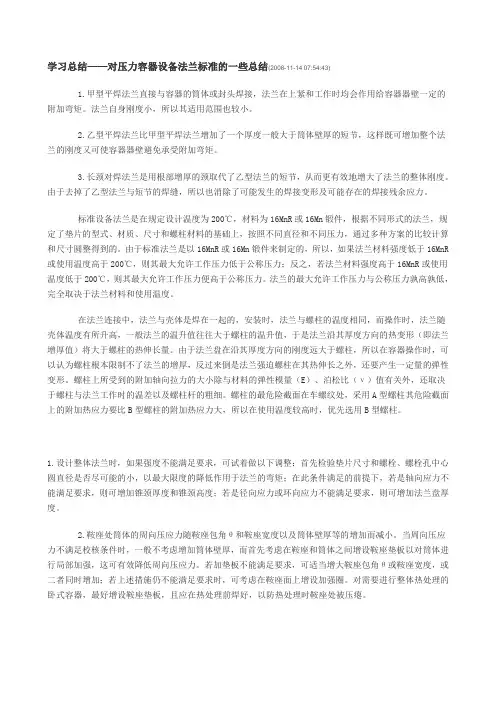

对压力容器设备法兰标准的一些总结

对压力容器设备法兰标准的一些总结

学习总结——对压力容器设备法兰标准的一些总结(2008-11-14 07:54:43)

1.甲型平焊法兰直接与容器的筒体或封头焊接，法兰在上紧和工作时均会作用给容器器壁一定的附加弯矩。法兰自身刚度小，所以其适用范围也较小。

2.乙型平焊法兰比甲型平焊法兰增加了一个厚度一般大于筒体壁厚的短节，这样既可增加整个法兰的刚度又可使容器器壁避免承受附加弯矩。

3.长颈对焊法兰是用根部增厚的颈取代了乙型法兰的短节，从而更有效地增大了法兰的整体刚度。由于去掉了乙型法兰与短节的焊缝，所以也消除了可能发生的焊接变形及可能存在的焊接残余应力。

标准设备法兰是在规定设计温度为200℃，材料为16MnR或16Mn锻件，根据不同形式的法兰，规定了垫片的型式、材质、尺寸和螺柱材料的基础上，按照不同直径和不同压力，通过多种方案的比较计算和尺寸圆整得到的。由于标准法兰是以16MnR或16Mn锻件来制定的，所以，如果法兰材料强度低于16MnR或使用温度高于200℃，则其最大允许工作压力低于公称压力；反之，若法兰材料强度高于16MnR或使用温度低于200℃，则其最大允许工作压力便高于公称压力。法兰的最大允许工作压力与公称压力孰高孰低，完全取决于法兰材料和使用温度。

在法兰连接中，法兰与壳体是焊在一起的，安装时，法兰与螺柱的温度相同，而操作时，法兰随壳体温度有所升高，一般法兰的温升值往往大于螺柱的温升值，于是法兰沿其厚度方向的热变形（即法兰增厚值）将大于螺柱的热伸长量。由于法兰盘在沿其厚度方向的刚度远大于螺柱，所以在容器操作时，可以认为螺柱根本限制不了法兰的增厚，反过来倒是法兰强迫螺柱在其热伸长之外，还要产生一定量的弹性变形。螺柱上所受到的附加轴向拉力的大小除与材料的弹性模量（E）、泊松比（ν）值有关外，还取决于螺柱与法兰工作时的温差以及螺柱杆的粗细。螺柱的最危险截面在车螺纹处，采用A型螺柱其危险截面上的附加热应力要比B型螺柱的附加热应力大，所以在使用温度较高时，优先选用B型螺柱。

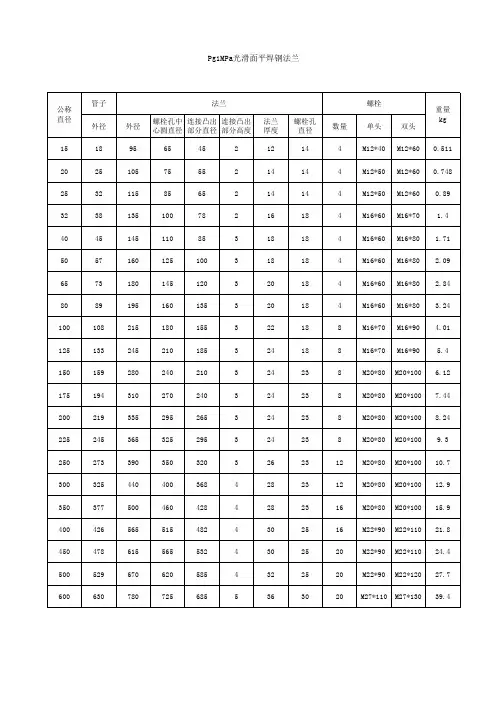

法兰标准尺寸

法兰标准尺寸

管子

外径外径螺栓孔中心圆直径连接凸出部分直径连接凸出部分高度法兰厚度螺栓孔直径数量单头双头

1518956545212144M12*40M12*600.511

20251057555214144M12*50M12*600.748

25321158565214144M12*50M12*600.89

323813510078216184M16*60M16*701.4

404514511085318184M16*60M16*801.71

5057160125100318184M16*60M16*802.09

6573180145120320184M16*60M16*802.84

8089195160135320184M16*60M16*803.24

100108215180155322188M16*70M16*904.01

125133245210185324188M16*70M16*905.4

150159280240210324238M20*80M20*1006.12

175194310270240324238M20*80M20*1007.44

200219335295265324238M20*80M20*1008.24

225245365325295324238M20*80M20*1009.3

2502733903503203262312M20*80M20*10010.7

3003254404003684282312M20*80M20*10012.9

3503775004604284282316M20*80M20*10015.9

4004265655154824302516M22*90M22*11021.8

4504786155655324302520M22*90M22*11024.4

5005296706205854322520M22*90M22*12027.7

6006307807256855363020M27*110M27*13039.4法兰螺栓公称直径重量kgPg1MPa光滑面平焊钢法兰管子
