平面图设计知识点

设计平面图纸基础知识点

一、引言

设计平面图纸是许多设计领域中的基础工作之一。无论是建筑设计、机械设计还是电子电路布局设计，平面图纸都扮演着十分重要的角色。本文将介绍设计平面图纸的基础知识点，包括图纸类型、比例尺、标注规范以及常见符号等，以帮助读者更好地理解和应用设计平面图纸。

二、图纸类型

设计平面图纸可根据所涵盖领域的不同，划分为多个类型。以下是常见的几种图纸类型：

1. 建筑平面图：用于展示建筑物的平面布局，包括墙体、门窗、房间分布等。

2. 机械装配图：用于显示机器设备的组装工艺，包括各个零部件的位置关系、连接方式等。

3. 电路图：用于描述电子电路的连接关系和元器件布局，包括线路、电源、传感器等。

4. 城市规划图：用于规划城市的发展布局，包括道路、绿地、建筑物分布等。

三、比例尺

在设计平面图纸中，比例尺是一项非常重要的指标。比例尺决定了图纸上的实际尺寸与实际物体尺寸之间的比例关系。常见的比例尺有1:100、1:50、1:20等。选择合适的比例尺能够保证图纸的准确性和可读性。通常，较大的比例尺适用于较小的物体，而较小的比例尺适用于较大的物体。

四、标注规范

设计平面图纸的标注规范是为了确保图纸能够被准确理解和应用。以下是一些常见的标注规范：

1. 尺寸标注：标注实体尺寸，包括长度、宽度、高度等。尺寸标注要清晰、简洁，并遵循一定的标注规则，如垂直标注、水平标注等。

2. 标题标注：标注图纸的名称、版本、作者等信息，以便管理和查找。

3. 符号标注：使用符合行业规范的符号标注各个元件、设备的属性和特征，以便于理解和解释。

五、常见符号

设计平面图纸中使用了许多符号来表示不同的元素和意义。以下是一些常见的符号：

1. 平面图示意：用简单的线条和形状表示建筑物、设备或零部件的平面布局。

2. 箭头符号：表示物体或元件之间的流动方向、连接关系等，常用于流程图、电路图等。 3. 材料标识：用特定的符号和缩写表示建筑材料或元器件的种类、特性等。

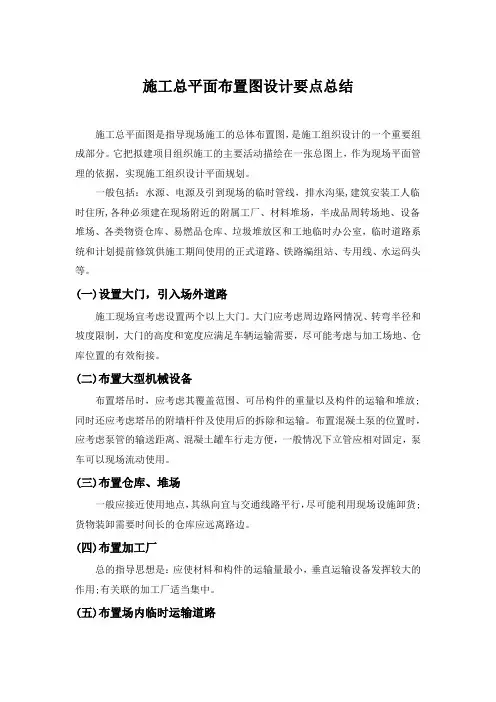

施工总平面布置图设计要点总结

施工总平面图是指导现场施工的总体布置图，是施工组织设计的一个重要组成部分。它把拟建项目组织施工的主要活动描绘在一张总图上，作为现场平面管理的依据，实现施工组织设计平面规划。

一般包括：水源、电源及引到现场的临时管线，排水沟渠,建筑安装工人临时住所,各种必须建在现场附近的附属工厂、材料堆场，半成品周转场地、设备堆场、各类物资仓库、易燃品仓库、垃圾堆放区和工地临时办公室，临时道路系统和计划提前修筑供施工期间使用的正式道路、铁路编组站、专用线、水运码头等。

(一)设置大门，引入场外道路

施工现场宜考虑设置两个以上大门。大门应考虑周边路网情况、转弯半径和坡度限制，大门的高度和宽度应满足车辆运输需要，尽可能考虑与加工场地、仓库位置的有效衔接。

(二)布置大型机械设备

布置塔吊时，应考虑其覆盖范围、可吊构件的重量以及构件的运输和堆放;同时还应考虑塔吊的附墙杆件及使用后的拆除和运输。布置混凝土泵的位置时，应考虑泵管的输送距离、混凝土罐车行走方便，一般情况下立管应相对固定，泵车可以现场流动使用。

(三)布置仓库、堆场

一般应接近使用地点，其纵向宜与交通线路平行，尽可能利用现场设施卸货;货物装卸需要时间长的仓库应远离路边。

(四)布置加工厂

总的指导思想是：应使材料和构件的运输量最小，垂直运输设备发挥较大的作用;有关联的加工厂适当集中。

(五)布置场内临时运输道路 施工现场的主要道路应进行硬化处理，主干道应有排水措施。临时道路要把仓库、加工厂、堆场和施工点贯穿起来，按货运量大小设计双行干道或单行循环道满足运输和消防要求。主干道宽度单行道不小于4m，双行道不小于6m。木材场两侧应有6m宽通道，端头处应有12m×12m回车场，消防车道不小于4m，载重车转弯半径不宜小于15m。

(六)布置临时房屋

(1)尽可能利用已建的永久性房屋为施工服务，如不足再修建临时房屋。临时房屋应尽量利用可装拆的活动房屋且满足消防要求。有条件的应使生活区、办公区和施工区相对独立。宿舍内应保证有必要的生活空间，室内净高不得小于2.4m，通道宽度不得小于0.9m，每间宿舍居住人员不得超过16人。

总平面图设计要点课件 (一)

总平面图设计是地理信息系统中非常重要的一环，通过合理的总平面图设计，能够更好地展示地理信息，使之变得更加直观、精确和易于理解。而合理的总平面图设计，需要注意以下几个要点：

1. 数据准备

在总平面图设计之前，首先需要对数据进行准备，这包括数据的收集、整理、清洗和处理等过程。在处理数据时需要注意：确保数据的准确性、完整性、一致性和有效性，消除噪声和异常值，正确处理数据属性和空间关系等。

2. 地图风格的确定

地图风格是总平面图中非常重要的一个方面，它直接影响地图的表现力和观赏性。在确定地图风格时，需要考虑以下几个方面：

（1）色彩的运用。色彩可以让地图更加生动、夺人眼球，但同时也需要注意不要使用过于艳丽或对比度过强的颜色。

（2）图式的选择。不同的图式能够更好地表现不同的地理信息，但需要注意不要使用过于复杂或不必要的图式。

（3）标注的位置和字体。标注应当尽可能地清晰、简明、易于理解，并合理地分布在地图上。

3. 地理信息分类和符号化的确定

地理信息的分类和符号化是总平面图设计的核心部分，它直接决定着地图的展现效果和传达信息的准确性。在确定地理信息分类和符号化时，需要注意以下几个方面：

（1）分类的准确性和完整性。分类需要根据实际情况进行准确、详尽和完整的划分，同时需要避免过于细分和重叠的情况。

（2）符号化的形式和尺寸。不同的地理信息需要根据其特点和重要性确定相应的符号形式和符号尺寸，同时需要注意符号的清晰和合理的空间分布。

（3）符号的颜色和对比度。符号的颜色和对比度需要与地图风格和整体色彩协调，并注意符号颜色的明度和色调的变化。

4. 地图布局和比例尺的确定

地图布局和比例尺是总平面图设计中非常重要的一个方面，它直接关系到地图展现的质量和实际使用的便捷性。在确定地图布局和比例尺时，需要注意以下几个方面：

（1）布局的合理性和美观性。布局需要根据地图内容和地图尺寸进行优化，避免地图过于拥挤或布局不合理的情况。

建筑物平面图设计的要点和常见问题解决方案

建筑物平面图是建筑设计中非常重要的一部分，它是设计师将建筑理念转化为实际施工的工具之一。合理的平面图设计不仅能够满足功能需求，还能提高建筑物的使用效率和舒适度。本文就建筑物平面图设计的要点和常见问题解决方案进行探讨。

一、功能布局与流线安排

功能布局是建筑物平面图设计的首要任务，它决定了建筑物内各个功能区域的位置和相互关系。在进行功能布局时，需要充分考虑建筑物的使用性、流线安排以及各个区域之间的联系。

首先，建筑物的不同功能区域应分类布局，以实现各个功能区域的独立性。例如住宅建筑的起居区、卧室区、厨房区和卫生间区，以及办公建筑的办公区、会议区和休闲区等。通过合理的分类布局，可以提高建筑物的使用效率和便利性。

其次，建筑物内部的流线安排也非常重要。流线是指人们在建筑物内的活动路径，如进出通道、楼梯、电梯和走廊等。合理的流线安排能够提高建筑物的功能性和效率，并减少不必要的空间浪费。例如，将公共通道和私人区域分离，可以在保证私密性的前提下提高使用效率。

二、空间规划和尺度关系

空间规划是指将建筑物内部的各个功能区域按照一定的尺度和比例进行布局。在进行空间规划时，需要充分考虑尺度关系、空间流通和室内环境。

首先，建筑物内部的各个功能区域应该有明确的尺度关系。例如，在住宅建筑中，卧室的尺度应该与起居区和卫生间相匹配，避免出现尺寸不协调的情况。此外，不同尺度的功能区域之间也需要保持合适的过渡，以确保建筑物整体的美观性和协调性。

其次，空间流通是指人们在建筑物内部进行活动时的路径和方式。合理的空间流通能够提高建筑物的使用效率和舒适度。例如，在办公建筑中，将办公区域和会议区域相连，并设置合适的走廊和过道，方便员工的日常工作和交流。

最后，室内环境也是建筑物平面图设计的考虑因素之一。室内环境包括采光、通风、温度和湿度等方面。在进行空间规划时，需要合理考虑这些因素，以提高建筑物的舒适度。例如，在住宅建筑中，卧室布局应该充分考虑采光和通风的需求，以保证居住者的生活质量。
