PKPM使用说明PKPM（Pushover Kinematical Pre-and Post-Processor）是一种结构工程软件，主要用于计算结构的静力分析、动力分析和非线性分析等。
PKPM软件具有用户友好的界面和丰富的功能，可以满足不同类型结构的分析需求。
本文将详细介绍PKPM软件的使用方法，包括软件的安装、模型的创建、荷载施加、分析运行、结果检查等。
一、软件安装在使用PKPM软件之前，首先需要将其安装在计算机上。
安装步骤如下：1.打开PKPM软件的安装程序，点击“下一步”继续安装。
2.阅读软件许可协议并接受协议条款。
3.选择软件的安装路径，可以使用默认路径或自定义路径。
4.点击“安装”按钮开始安装软件。
5.安装完成后，点击“完成”按钮退出安装程序。
二、模型创建PKPM软件提供了多种工具和方法来创建结构模型，包括手工创建、导入CAD文件、使用模板等。
以下是一种常用的模型创建方法：1.打开PKPM软件，点击“文件”-“新建模型”创建一个新的模型文件。
2.在模型绘制界面，选择合适的绘图工具，绘制结构的各个构件，如梁、柱、板等。
4.添加构件后，可以使用不同的材料属性和截面属性对构件进行定义。
5.在模型绘制完毕后，保存模型文件。
三、荷载施加在进行结构分析之前，需要对模型施加适当的荷载。
PKPM软件提供了多种荷载类型，包括静力荷载、动力荷载和温度荷载等。
以下是一种常用的荷载施加方法：1.打开模型文件，在荷载界面选择“添加荷载”选项。
2.在弹出的对话框中，选择合适的荷载类型，并填写相应的荷载参数，如大小、位置等。
3.依次添加需要的荷载，并进行适当的调整。
4.在添加完所有荷载后，保存荷载设定。
四、分析运行经过模型创建和荷载施加后，可以进行结构分析。
PKPM软件提供了多种分析方法，包括静力分析、动力分析和非线性分析等。
以下是一种常用的分析运行方法：1.在菜单栏选择“分析”-“静力分析”选项。
2.在静力分析参数对话框中，选择适当的分析方法和求解器。
PKPM结构设计软件应用教程PKPM（Public Key Infrastructure for Privacy-Enhanced Mail）是一种用于设计结构的软件，它能够帮助工程师和建筑师进行结构设计和分析。
本文将为你介绍PKPM结构设计软件的应用教程。
一、软件简介PKPM是一种功能强大的结构设计软件，它提供了多种工具和功能，可以用于设计和计算各种结构。
PKPM的核心功能包括结构绘图、性能计算和分析、荷载计算和分析等，它能够帮助用户轻松地进行结构设计和分析，并提供详细的计算结果和报告。
二、软件安装与设置2.同意软件许可协议，并选择软件安装路径。
3.点击“下一步”进行软件安装。
4.成功安装后，打开软件，按照提示进行软件初始化设置。
三、结构绘图1.在PKPM软件中，选择“绘图”功能，创建一个新的绘图文件。
2.在绘图文件中，可以使用绘图工具和参数设置工具来绘制结构的基本形状。
3.可以选择各种结构元件，如梁、柱、板等，进行绘制。
4.在绘制过程中，可以根据需要进行尺寸、角度、位置等参数的设置。
5.绘制完成后，保存绘图文件，并进行下一步的性能计算和分析。
四、性能计算和分析1.在PKPM软件中，选择“性能计算和分析”功能，打开绘图文件。
2.在计算和分析界面中，可以设置结构的材料、截面属性和边界条件等参数。
3.可以选择各种加载条件，如静态加载、动态加载等，进行计算。
4.进行计算时，软件会根据输入的参数和条件自动计算结构的性能参数，如应力、位移、应变等。
5.计算完成后，软件会生成详细的计算结果和报告，并显示在界面上。
6.可以对计算结果和报告进行查看、保存和导出，以备后续使用。
五、荷载计算和分析1.在PKPM软件中，选择“荷载计算和分析”功能，打开绘图文件。
2.在荷载计算界面中，可以设置各种荷载条件，如静态荷载、动态荷载等。
3.可以根据结构的实际情况和要求，选择合适的荷载条件，并进行计算。
4.进行计算时，软件会根据输入的参数和条件自动计算结构的荷载情况，如最大荷载、最大变形等。
PKPMV3.1软件说明书-复杂楼板设计软件SLABCAD前言 (1)第1章简介 (2)1.1楼板设计软件的基本功能 (2)1.2板带设计概要 (4)1.3适用范围 (5)第2章复杂楼板参数与模型输入 (6)2.1参数输入 (7)2.1.1基本参数 (8)2.1.2设计参数 (11)2.1.3工况信息 (13)2.1.4舒适度信息 (14)2.2柱帽输入 (15)2.3洞口输入 (17)2.4空心板输入 (18)2.5计算区域 (20)2.6布筋方向 (20)2.7修改板厚 (21)2.8荷载输入 (21)2.9舒适度工况、荷载输入 (23)2.9.1舒适度工况管理 (24)2.9.2舒适度荷载输入 (25)2.9.3舒适度荷载删除 (27)2.10约束输入 (27)2.11板带生成 (28)2.12构件属性 (30)2.13网格划分 (30)2.14生成数据 (31)第3章复杂楼板分析与设计 (32)第4章复杂楼板后处理 (34) 4.1有限元挠度结果 (34)4.2有限元内力结果 (36)4.3有限元配筋结果 (37)4.4板带设计结果 (38)4.4.1板带几何材料信息 (39) 4.4.2板带内力信息 (39)4.4.3板带配筋及验算信息 (40) 4.5冲切结果 (41)4.6舒适度结果 (42)4.7文本查看 (44)4.7.1有限元结果文件 (44) 4.7.2板带结果文件 (44)4.7.3冲切验算结果文件 (46) 4.7.4舒适度结果文件 (46)第5章楼板施工图 (47)5.1参数设置 (49)5.2绘新图 (63)5.3楼板计算 (64)5.4计算结果 (68)5.5施工图 (71)5.6板带 (76)5.7平法标注 (79)5.8空心砌块 (81)5.9桁架钢筋叠合板 (82)5.10PK叠合板 (84)5.11通用功能 (86)5.12标注 (87)5.13层间板 (87)5.14修改板厚及楼板荷载 (87)第6章技术条件 (89)6.1有限元分析与设计技术条件 (89)6.1.1有限元分析模型 (89)6.1.2空心楼板计算模型 (89)6.1.3空心楼板设计 (91)6.2板带计算与设计技术条件 (91)6.2.1板带划分 (91)6.2.2截面划分 (93)6.2.3内力计算 (93)6.2.4板带设计及验算 (95)6.3舒适度分析技术条件 (99)6.3.1动力荷载概述 (99)6.3.2固有模态分析 (99)6.3.3动力学时程分析 (102)6.3.4关于动力学分析的补充说明 (103)6.4板施工图技术条件 (106)6.4.1板的弹性计算规则 (106)6.4.2配筋设计 (107)6.4.3裂缝和挠度计算 (108)6.4.4人防计算 (108)前言随着现代多、高层建筑的发展，结构体系越来越呈现出多样化的特点，除了普通结构外，板柱结构、厚板转换层结构、楼板局部开大洞结构等越来越多。

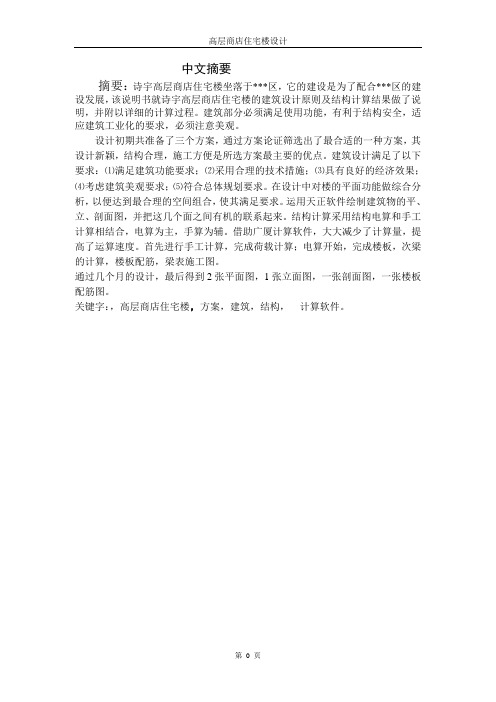

中文摘要摘要：诗宇高层商店住宅楼坐落于***区，它的建设是为了配合***区的建设发展，该说明书就诗宇高层商店住宅楼的建筑设计原则及结构计算结果做了说明，并附以详细的计算过程。
建筑部分必须满足使用功能，有利于结构安全，适应建筑工业化的要求，必须注意美观。
设计初期共准备了三个方案，通过方案论证筛选出了最合适的一种方案，其设计新颖，结构合理，施工方便是所选方案最主要的优点。
建筑设计满足了以下要求：⑴满足建筑功能要求；⑵采用合理的技术措施；⑶具有良好的经济效果；⑷考虑建筑美观要求；⑸符合总体规划要求。
在设计中对楼的平面功能做综合分析，以便达到最合理的空间组合，使其满足要求。
运用天正软件绘制建筑物的平、立、剖面图，并把这几个面之间有机的联系起来。
结构计算采用结构电算和手工计算相结合，电算为主，手算为辅。
借助广厦计算软件，大大减少了计算量，提高了运算速度。
首先进行手工计算，完成荷载计算；电算开始，完成楼板，次梁的计算，楼板配筋，梁表施工图。
通过几个月的设计，最后得到2张平面图，1张立面图，一张剖面图，一张楼板配筋图。
关键字：，高层商店住宅楼，方案，建筑，结构，计算软件。
AbstractShi Yu market and residence Building located in on west district, iron of Shen yang, construction of it for cooperate with west district, iron of Shen yang, build and developping, Manual this explain after making on building design principle and result of calculation of the structure of mansion, And enclose it with the detailed computational process. Building part must meet function of use is safe to favorable to structure, meet building industrialized request, Must pay attention to being beautiful. Design and prepare three scheme altogether initial stage, prove and screen the most suitable kind of scheme through the scheme, Its is novel in design, the structure is rational, it is mains merit of schemes selected that it is convenient that construct. The architectural design has met the following requests: ⑴Meet the function request of the building ; ⑵Adopt the rational technological measure; ⑶Have good economic results; ⑷Consider that the building is required beautifully ; ⑸Accord with the overall planning request. Plane function in the building made and analyses synthetically in design, in order to reach the most rational space association, Make it meet the demands. Use the straight software of it to draw flat, setting up, section system in the building, and link up the organic one between these. Structure calculate adopt structure electricity calculate and calculate and combine together by hand, electricity it charges to be main fact, Hands are calculated in order to complement. Calculate the software through the spacious mansion, reduced the calculating amount greatly, has improved the speed of operation. Calculate by hand at first, finish loading and calculating; Electricity regard as begin, finish floor, times of calculation of roof beam, The floor matches the muscle, the form construction drawing of roof beam. Through the design of several months, get 2 plane figures, a piece of elevation finally, A section system, a floor mixes muscle pictures.Key word: Shi Yu Market And Residence Building, the scheme, the building, Structure, calculate the software in the spacious mansion.目录第一章引言 (4)1.1设计说明 (4)1.2基本要求 (4)1.3自然条件 (4)1.4设计条件 (5)第二章建筑设计说明书 (6)2.1 方案论证 (6)2.2总平面设计 (6)2.3平面设计 (7)2.4剖面设计 (10)2.5 立面设计 (12)2.6交通组织及防火疏散设计 (13)2.7屋面设计 (13)2.8防水防潮工程 (13)2.9地面工程 (14)2.10门窗工程 (14)2.11油漆工程 (14)2.12工程配置 (14)第三章结构设计部分 (15)3.1设计时注意问题 (15)3.2设计成果 (15)3.3结构总体布置 (15)3.4荷载计算 (16)3.5构造应考虑抗震构造措施 (17)3.6基础设计 (18)3.7手算计算 (19)3.8内力计算 (23)3.9风荷载作用下的结构受力图 (29)3.10内力组合 (30)3.11板的计算 (35)3.12基础计算 (36)3.13应用广厦计算软件计算过程 (37)3.14电算计算结果 (40)第一章引言1.1 设计说明配合****区的建设发展，适应人民生活水平的提高，特别是住房的改善，拟在沈阳铁西区内建一幢住宅楼。
2024最新PKPM钢结构计算经验全集1.设计前的准备工作在进行PKPM钢结构计算前，需要进行一些准备工作。
首先要明确设计要求和标准，如国家标准、建筑规范等。
其次要对设计的结构进行充分的了解，包括结构形式、截面形状、荷载情况等。
还要了解PKPM软件的使用方法和计算原理。
2.结构模型的建立在PKPM软件中建立结构模型时，应按照实际结构的情况进行准确的建模。
要选择合适的材料性能参数，包括钢材的弹性模量、屈服强度、抗拉强度等。
3.荷载的施加在进行钢结构计算时，首先要施加正确的荷载。
应根据实际使用情况，包括静载、动载和温度荷载等，合理设置荷载参数。
对于地震作用的计算，应根据规范要求选择设计地震动参数。
4.结果的分析与判断在PKPM软件中进行结构计算后，应仔细分析计算结果。
要对结构内力进行检查，确保结构的强度、刚度和稳定性等满足设计要求。
如果结构存在问题，如局部屈曲、应力过大等，要重新优化设计。
5.设计注意事项钢结构计算过程中需要注意以下几个方面。
首先是梁的计算，应根据梁的受力特点选择合适的截面形式和尺寸。
其次是柱的计算，应根据柱的轴力和弯矩确定合适的截面尺寸。
还要注意钢构件的连接方式和节点设计，确保连接处的强度和刚度。
6.设计案例分析为了更好地理解PKPM钢结构计算的应用，可以通过一些实际的设计案例进行分析。
可以选择一些具有代表性的钢结构项目，如钢框架、钢桥梁、钢屋面等，分析其受力情况、结构设计和计算结果等。
通过实例分析，可以更加直观地了解PKPM软件在钢结构计算中的应用。
7.设计中的常见问题及解决方法在使用PKPM软件进行钢结构计算过程中，可能会遇到一些常见的问题。
如其中一构件出现不平衡荷载、模型收敛失败等。
对于这些问题，可以通过调整荷载设置、优化结构模型和调整参数等方式解决。
通过以上的经验全集，可以帮助工程师更好地应用PKPM软件进行钢结构计算。
这些经验可以帮助工程师提高计算的准确性和效率，同时保证结构的安全性和可靠性。
建筑说明一．工程概况本工程为包头市某办公楼，建筑地点为包头市新开发区内，建筑结构采用整体框架式结构。
建筑为五层，建筑总高度为19.7m，层高为3.6m，室内外高差为0.6m，建筑总面积为4991.52㎡。
二．设计资料１．冬季采暖室内外计算温度为-19度，绝对最高温度为33.4度，绝对最低温度为-30.4度。
2．年平均降雨日数91.8天。
3．日最大降雨量为100.8㎜。
4．月最大降雨量为229.2㎜。
5．年最大降雨量为673.4㎜。
6．地下水稳定水位6.6-8.7m。
7．包头市标注冻结深度1.6m。
8．夏季主导风向为东南风，冬季为北风，最大风速25m/s。
基本风压0.55kN/㎡。
9．最大积雪深度210㎜，基本雪压0.25 kN/㎡。
10．冬季相对湿度为55％，夏季相对湿度为40％。
11．地震设防烈度为8度。
三．平面设计建筑采用“一”字型平面，平面对称规则、抗震性好。
四．建筑设计建筑设计遵循经济、适用、美观的原则，力求简洁、明快。
即满足使用功能，又经济美观，同时又符合城市的总体规划和城市的总体风格，建筑设计的依据，符合人体活动及心理所需的空间尺寸。
符合人员流动，建筑防火、隔热、隔声的要求，符合保温抗震的要求。
1．柱网平面布置根据建筑场地及设计要求，柱网尺寸如下：横向：6.6m, 2.7m, 6.6m。
纵向：6.6m，6.6m，6.6m，6.6m，6.6m，6.6m，6.6m，6.6m，6.6m。
柱网平面布置图根据建筑使用及功能要求，人数（按一般办公室3.89㎡/人）本设计中每层均设男女卫生间各一间，面积为3.3×6.6＝21.78㎡。
结构计算说明书一.框架杆件与截面尺寸确定1.框架梁截面尺寸地选择a.按照《钢筋混凝土构造》梁截面选择地要求：梁截面高度小于或等于800㎜宜取50为模数，800㎜以上可取100为模数。
现浇楼盖中，主梁至少要比次梁高50㎜，便于施工。
b.按经验选择：主梁 11812h =-，次梁 111215h =-c.按《抗震规范》规定（1）梁截面宽度不宜小于200㎜。
第3章 PKPM-BIM结构设计PKPM-BIM结构设计是BIM建筑信息模型的基础。
BIM结构设计主要是指基于钢筋混凝土及钢梁结构的全框架、半框架结构的设计，本章以一个全框架混凝土结构设计的实例，将PKPM-BIM结构设计的相关工具指令和BIM设计流程进行全面介绍。
3.1 PKPM-BIM结构设计概述建筑结构是房屋建筑的骨架，该骨架由若干基本构件通过一定的连接方式构成整体，能安全可靠地承受并传递各种荷载和间接作用。
注：“作用”是指能使结构或构件产生效应（内力、变形、裂缝等）的各种原因的总称。
作用可分为直接作用和间接作用。
• 直接作用：即习惯上所说的荷载，指施加在结构上的集中力或分布力系，如结构自重、家具及人群荷载、风荷载等。
• 间接作用：指使房屋结构产生效应，但不直接以力的形式出现的作用，如温度变化、材料收缩、地基变形、地震等。
图3-1所示为某单层钢筋混凝土厂房的结构组成示意图。
1-屋面板；2-天沟板；3-天窗架；4-屋架；5-托架；6-吊车梁；7-排架柱；8-抗风柱；9-基础；10-连系架；11-基础梁；12-天窗架垂直支撑；13-屋架下弦横向水平支撑；14-屋架端部垂直支撑；15-柱间支撑图3-13.1.1 建筑结构类型在房屋建筑中，组成结构的构件包括板、梁、屋架、柱、墙、基础等。
028中文版PKPM 2022结构设计完全实战技术手册1. 按材料划分按材料划分，包括钢筋混凝土结构、钢结构、砌体结构、木结构及塑料结构等，如图3-2所示。
钢筋混凝土结构 钢结构木结构塑料结构 砌体结构图3-22. 按结构形式划分按结构形式划分，可分为墙体结构、框架结构、深梁结构、筒体结构、拱结构、网架结构、空间薄壁结构（包括折板）、钢索结构、舱体结构等，如图3-3所示。
墙体结构 框架结构 深梁结构筒体结构拱结构 网架结构 薄壁（膜）结构 钢索结构图3-33. 按体型划分建筑结构按体型划分，包括单层结构、多层结构（一般2~7层）、高层结构（一般8层以上）及大跨度结构（跨度约为40~50m 以上）等，如图3-4所示。
PKPM结构设计软件应用教程PKPM（结构分析与设计软件）是一种广泛应用于建筑工程行业的结构设计软件。
它能够对建筑结构进行静力计算、动力计算、温度变形计算等，为工程师提供设计和分析的工具。
本教程将向您介绍PKPM软件的基本使用方法和一些重要功能。
1.安装与启动PKPM软件：2.创建工程项目：在软件主界面上点击“新建”按钮，然后填写工程的基本信息，如工程名称、工程地址等。
接下来，选择适当的工程类型，如住宅楼、商业建筑等。
点击“确定”按钮创建新的工程项目。
3.导入或绘制设计模型：在新建工程项目后，您可以通过导入设计模型或自己绘制设计模型来建模。
点击软件菜单栏上的“导入模型”按钮，选择合适的文件格式导入设计模型。
如果您想自己绘制设计模型，可以打开软件提供的绘图工具，如“墙体绘制工具”、“梁绘制工具”等。
4.结构材料与截面设置：在设计模型绘制完成后，您需要为各个结构构件设置合适的材料属性和截面属性。
在软件主界面左侧的“材料属性”栏和“截面属性”栏中，点击“添加”按钮，然后选择适当的材料和截面进行设置。
5.载重设置：在设计模型和材料截面属性设置完成后，您需要为结构模型设置适当的载荷。
在软件主界面上选择“载荷设置”选项卡，然后点击“添加”按钮，选择对应的载荷类型，如重力荷载、风荷载等，并根据实际情况填写各项参数。
6.结构分析与设计：在设置好材料截面和载荷后，可以进行结构的静力分析与设计。
点击软件主界面上的“计算”按钮，等待软件自动进行静力分析以及设计结果的输出。
您可以查看分析结果，并根据需要进行设计修改。
7.其他功能介绍：PKPM软件还提供了一些其他的功能，如动力分析、温度变形分析、施工工况分析等。
您可以从软件主界面上的菜单栏中选择相应的功能模块进行操作。
总结：本教程向您简要介绍了PKPM（结构分析与设计软件）的基本使用方法和一些重要功能。
通过掌握这些基本应用技巧，您可以更好地利用PKPM软件进行结构设计与分析工作。
标书制作软件进入主菜单→选取或新建工作子目录→建立标书框架结构→标书编辑及生成→标书模板和用户标书的管理→人事资料、设备资料的管理上面的流程就是建立一个简单标书所需要进行的操作步骤，用户只需按照这个简单的操作流程走下去，那么一个完整的招投标书就算完成了。
一、进入主菜单软件安装完毕，自动在桌面上生成STAT&CMIS图标，如下图鼠标指示点。
双击鼠标左键――――――――――――双击单击鼠标左键――――――――――――单击双击屏幕上的STAT&CMIS图标，即启动了PKPM系列软件主菜单。
主菜单在屏幕左上角的专业分页上选择“施工管理”菜单主界面。
二、选取或新建工作子目录每做一项新的工程，都应建立一个新的子目录，并在新子目录中操作，这样不同工程的数据才不致混淆。
如工作子目录事先已建立好，则可通过【改变目录】直接选择，如尚未建立，可在目录名称下直接键入硬盘驱动器名和目录名称。
这里介绍下新建工作子目录：单击主菜单中的【改变目录】按钮，这时用户需指定要新建的目录名（双击变为填写状态）。
输入目录名称，例如：D:\快速入门，目录名称可输入：中文、英文、数字等。
输入中文应在显示屏右下角的“En”处单击，选择输入法。
然后单击【确定】按钮，弹出如下窗口。
这时单击【确定】按钮。
新建工作子目录完毕。
三、建立标书框架结构1、新建工程双击主菜单中的“标书制作”，自动进入“标书制作管理系统”窗口，如图3-1图3-1在上图界面“当前标书”的空白处单击鼠标右键，点取“新建工程”，此时弹出如图3-2。
图3-2注：工程名称是必须填写的，工程名称可用中文或英文输入，根据提示输入信息。
如工程名称：天津滨海公寓输入完毕，单击【确定】按钮，便完成新建工程，如图3-3。
图3-32、标书的框架结构编辑标书文件结构是按章、节、段落等多层结构以树形结构组织存贮的。
具体地说标书结构文件是由多章组成，每章由若干节段落构成，每节又包含若干段落，段落是标书结构的基本单位。
PKPM使用手册PKPM使用手册2001年-2002年9月PKPM系列软件主要改进和新增功能中国建筑科学研究院PKPMCAD工程部2002年9月目录图形支撑平台CFG 3建筑软件APM和DEC的主要改进 11 PMCAD和梁柱楼板CAD 24TAT&SATWE的改进 34基础JCCAD 91特殊多、高层建筑结构分析与设计软件(PMSAP) 93钢结构CAD软件STS 97预应力设计软件PREC 100多层及高层建筑结构弹塑性动力、静力分析软件EPDA 102设备软件 108概予算软件STAT 115建筑施工软件 119开展《PKPM工程设计能力认证》的通知 124欢迎订阅2002年度《PKPM新天地》 126图形支撑平台CFG图形平台的改进关系到整个PKPM系统的1．仿事件驱动方式，用CLKCMD（）控制转向，减少菜单转换的操作步骤。
以往的PKPM软件在交互操作中，当要结束某项操作再执行另外一项操作时，往往需要按一次或多次鼠标右键或“ESC”键，一步步退出当前的交互操作才能点取其它的菜单或工具条。
而新版本的PKPM软件充分利用WINDOWS 资源，进一步强化了交互操作中的事件驱动方式。
用户在进行某一操作过程中，可以随时点取右侧菜单、下拉菜单或工具条，程序会自动结束当前工作而进入新的操作。
如果点取的是下拉菜单或工具条中的显示缩放等功能时，在结束了显示变换后还会自动接续刚才的工作。
新的事件驱动方式让用户减少了大量的按键操作，使用PKPM软件时会更流畅自如。
2．轴线输入时鼠标、键盘同时驱动，可用键盘在鼠标工作时键入相对坐标或相对极坐标的工作方式。
在以前的版本中，用户在屏幕上画网格时，点的定位以光标定位优先，比如当用户需要采用键盘输入网点坐标时每次都要按“Insert”、“Home”及“End”键来切换。
而在新版本的程序中PKPM系统可对光标和键盘两种输入方式进行转换，即当用光标顶点时，如想改为键盘输入，可直接使用键盘输入坐标值后回车即可，不必再按“Insert”、“Home”及“End”键来进行切换。
PKPM使用说明PKPM使用说明1.概述1.1 系统介绍1.2 目的和范围1.3 读者对象2.安装和配置2.1 硬件需求2.2 软件安装2.3 PKPM配置2.4 数据库设置3.用户登录和权限管理3.1 登录过程3.2 用户注册3.3 权限分配和管理3.4 密码找回和重置4.项目管理4.1 创建新项目4.2 项目信息修改4.3 项目成员管理4.4 项目文件管理5.计划和进度管理5.1 添加计划任务5.2 设置任务优先级5.3 监控任务进度5.4 完成任务和调整计划6.资源管理6.1 添加资源6.2 资源分配和管理6.3 资源调度和优化6.4 资源报表和统计7.问题和风险管理7.1 添加问题和风险7.2 问题和风险跟踪7.3 解决问题和应对风险7.4 问题和风险报告8.进度报告和分析8.1 进度报告8.2 分析进度数据8.3 提供数据可视化8.4 分享和导出报告9.附件附件内容：●PKPM用户手册.pdf●PKPM安装包.zip法律名词及注释：●PKPM: 中文全称为“结构分析设计软件”，是国内一种常用的工程设计软件。
●数据库: 用于存储和管理大量结构设计数据的系统。
●项目管理: 管理项目全过程，包括项目创建、成员管理、文件管理等。
●进度管理: 根据项目计划，管理和监控任务完成情况和进度。
●资源管理: 管理项目所需资源，包括人力、物料、设备等。
●问题管理: 对项目中出现的问题进行跟踪管理，并提供解决方案。
●风险管理: 对可能影响项目成功的风险进行辨识、评估和应对。
●进度报告: 提供项目进度和绩效数据的文档或演示，用于沟通和决策。
●数据可视化: 通过图表、图形等形式将数据直观展示，便于分析和理解。
第1章PMSAP功能概况 (2)1.1 PMSAP用于建筑结构分析的几个特点 (2)1.2 PMSAP分析设计功能简介 (2)1.2.1 程序的分析功能和设计功能 (2)1.2.2 解题规模 (3)1.2.3 可处理的结构形式 (4)1.2.4 单元库 (4)1.2.5 结构的二次位移假定 (6)1.2.6 图形前处理 (7)1.2.7 图形后处理 (7)1.2.8 梁、柱、剪力墙施工图 (7)1.3 PMSAP的运行环境及安装 (7)1.3.1 微机设备 (7)1.3.2 PMSAP程序的安装、运行 (8)1.3.3 PMSAP程序清单 (8)1第1章PMSAP功能概况1.1 PMSAP用于建筑结构分析的几个特点✧分析上具有通用性，可以处理任意结构形式✧基于广义协调技术的新型高精度剪力墙单元✧对厚板转换层及板柱体系的全楼整体分析与设计✧对斜楼板和普通楼板的全楼整体分析与设计✧梁、柱、墙、楼板之间的协调细分功能✧梁、柱、墙、楼板的温度应力分析✧针对斜交抗侧力结构的多方向地震作用分析✧考虑楼层偶然质量偏心的地震作用分析✧适用于任意复杂结构的P-Δ效应分析✧对恒荷载可根据用户指定的施工次序进行施工模拟计算✧提供竖向地震的振型分解反应谱分析✧整体刚性、分块刚性、完全弹性等多种楼板假定方式✧针对侧刚和总刚模型的快速广义特征值算法✧三维与平面相结合的图形前、后处理✧与梁柱墙施工图、钢结构、基础及非线性模块的全面接口1.2 PMSAP分析设计功能简介PMSAP 从力学上看是一个线弹性组合结构有限元分析程序，它适合于广泛的结构形式和相当大的结构规模。
该程序能对结构做线弹性范围内的静力分析、固有振动分析、时程响应分析和地震反应谱分析，并依据规范对混凝土构件、钢构件进行配筋设计或验算。
除了程序结构上的通用性，PMSAP在开发过程中着重考虑了结构分析在建筑领域中的特殊性，对于多高层建筑中的剪力墙、楼板、厚板转换层等关键构件提出了基于壳元子结构的高精度分析方法，并可做施工模拟分析、温度应力分析、预应力分析、活荷载不利布置分析等。
2005版P K P M结构计算软件使用说明书PKPM使用说明书PMCAD使用说明一、人机交互方式输入本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。
PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。
对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。
使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。
由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。
2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。
配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。
其它项目一般不必修改。
(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。
完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。
(4) 程序所输的尺寸单位全部为毫米（mm）。
3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。
具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段，也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
第5步：“荷载定义”是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
第6步：“信息输入”是进行结构竖向布置。
每一个实际楼层都要确定其属于哪一个结构标准层、属于哪一个荷载标准层，其层高为多少。
从而完成楼层的竖向布置。
在输入一些必要的绘图和抗震计算信息后便完成了一个结构物的整体描述。
第7步：“保存文件”是确保上述各项工作不被丢弃的必须的步骤。
二、基本轴线图素节点程序提供了“节点”，“两点直线”，“平行直线”及“折线”，“矩形”，“园环”，“圆弧”，“三点圆弧”等基本图素，它们配合各种捕捉工具，热键和下拉菜单中的各项工具，构成了一个小型绘图系统，用于绘制各种形式的轴线。
1. 绘节点用于直接绘制白色节点，供以节点定位的构件使用，绘制是单个进行的，如果需要成批输入可以使用图编辑菜单进行复制。
2. 两点直线用于绘制零散的直轴线，可以使用任何方式和工具进行绘制。
3. 平行直线适用于绘制一组平行的直轴线。
首先绘制第一条轴线：以第一条轴线为基准输入复制的间距和次数，间距值的正负决定了复制的方向。
以“上右为正”，可以分别按不同的间距连续复制，提示区自动累计复制的总间距。
4. 辐射线适用于绘制一组辐射状直轴线。
首先沿指定的旋转中心绘制第一条直轴线，输入复制角度和次数，角度的正负决定了复制的方向，以逆时针方向为正。
可以分别按不同角度连续复制，提示区自动累计复制的总角度。
5. 连续线适用于绘制连续首尾相接的直轴线和弧轴线，按［Del］可以结束一条折线，输入另一条折线或切换为切向圆弧。
6. 矩形适用于绘制一个与x、y轴平行的，闭合矩形轴线，它只需要两个对角的坐标，因此它比用“折线”绘制的同样轴线更快速。
7. 圆环适用于绘制一组闭合同心圆环轴线，在确定圆心和半径后可以绘制第一个圆。
输入复制间距和次数可绘制同心圆，复制间距值的正负决定了复制方向，以“半径增加方向为正”，可以分别按不同间距连续复制，提示区自动累计半径增减的总和。
8. 圆弧适用于绘制一组同心圆弧轴线按圆心起始角、终止角的次序绘出第一条弧轴线。
输入复制间距的次数，复制间距值的正负表示复制方向，以“半径增加方向为正”，可以分别按不同间距连续复制，提示区自动累计半径增减总和。
9. 三点圆弧适用于绘制一组同心圆弧轴线。
按第一点、第二点、中间点的次序输入第一个圆弧轴线。
输入复制间距和次数，复制间距的正负表示复制方向，以“半径增加方向为正”，可以分别按不同间距连续复制，提示区自动累计半径增减总和。
10. 两点圆弧适用于绘制一组同心圆弧轴线首先点取第一点的切线方向控制点，然后点取圆弧的两个端点，其复制方式同“三点圆弧”。
三、网点生成网点生成的子菜单有：1. 轴线显示是一条开关命令，画出各建筑轴线并标注各跨跨度和轴线号。
2. 形成网点可将用户输入的几何线条转变成楼层布置需用的白色节点和红色网格线。
并显示轴线与网点的总数。
这项功能在输入轴线后自动执行，一般不必专门点此菜单。
改变轴线后原构件的布置情况不会改变。
3. 网点编辑，它有6个子菜单“删除节点”和“删除网格”是在形成网点图后对网格和节点进行删除菜单，删除节点过程中若节点已被布置的墙线挡住，可点下拉菜单中的“填充开关”项使墙线变为非填充状态。
节点的删除将导致与之联系的网格也被删除。
“恢复节点”和“恢复网格”是将被删除的网格和节点进行恢复的菜单。
“平移网点”可以不改变构件的布置情况，而对轴线、节点、间距进行调整。
对于与园弧有关的节点应使所有与该园弧有关的节点一起移动，否则园弧的新位置无法确定。
4. 轴线命名是在网点生成之后为轴线命名的菜单。
在此输入的轴线名将在施工图中使用，而不能在本菜单中进行标注。
在输入轴线中，凡在同一条直线上的线段不论其是否贯通都视为同一弧轴线，在执行本菜单时可以一一点取每根网格，为其所在的轴线命名，对于平行的直轴线可以在按一次[Tab]键后进行成批的命名，这时程序要求点取相互平行的起始轴线和终止轴线以及虽然平行但不希望命名的轴线，点取之后输入一个字母或数字后程序自动顺序地为轴线编号。
对于数字编号，程序将只取与输入的数字相同的位数。
轴线命名完成后，应该用[F5]刷新屏幕。
注意：（同一位置上在施工图中出现的轴线名称，取决于这个工程中最上一层（或最靠近顶层）中命名的名称，所以当想修改轴线名称时，应重新命名的为靠近顶层的层）。
5. 显示间距菜单是在形成网点之后，在每条网格上显示网格的编号和长度，即两节点的间距。
帮助用户了解网点生成的情况。
如果文字太小，可执行显示放大后再执行本菜单。
程序初始值设定为50mm。
6. 节点距离是为了改善由于计算机精度有限产生意外网格的菜单。
如果有些工程规模很大或带有半径很大的园弧轴线，“形成网点”菜单会产生一些误差而引起网点混乱，此时应执行本菜单。
程序要求输入一个归并间距，一般输入50mm即可，这样，凡是间距小于50mm的节点都视为同一个节点，程序初始值设定为50mm。
7. 节点对齐将上面各标准层的各节点与第一层的相近节点对齐，归并的距离就是6中定义的节点距离，用于纠正上面各层节点网格输入不准的情况。
8. 上节点高上节点高即是本层在层高处节点的高度，程序隐含为楼层的层高，改变上节点高，也就改变了该节点处的柱高、墙高和与之相连的梁的坡度。
用该菜单可更方便地处理坡屋顶。
本菜单总说明这部分用人机交互式输入有关楼板结构的信息（在各层楼面上布置次梁、铺予制板、楼板开洞、改楼板厚、设层间梁、设悬挑板、楼板错层等）。
它必须在主菜单1项（PM1）操作完成以后进行。
主菜单项目2运行完后，产生的文件是TATDA1.PM，LAYDATN.PM。
这两文件是描述各层布置并与本CAD系统其它功能模块接口的重要数据文件。
屏幕上出现四个选择菜单：0. 本菜单不是第一次执行当本项工程以前已执行过主菜单二，且没有再执行主菜单A与一，对结构布置修改时，选择0，这时可对已布置过的次梁楼板等进行修改补充。
用于反复进入主菜单二。
1. 本菜单是第一次执行当执行完主菜单A与一，且第一次执行主菜单二时，必须选择1，程序建立一个新的数据结构。
如已经执行过主菜单二建立了各层次梁楼板的数据，这次再选择1，则已输入的次梁楼板数据被清除，必须重新输入。
2. 执行完主菜单一并保留以前输入的次梁楼板信息当已输完次梁楼板，但又需对结构布置修改而执行完主菜单A与一，为保留前次输入的次梁楼板数据，可选择2。
注意：对层间梁的信息不能保留，需由用户再作补充。
3. 读修改过的CLLBDK.PM文件输入次梁楼板洞口有时可通过修改已建立好的CLLBDK.PM文件来修改次梁或洞口布置，可选择3。
键入1后，若各层平面上有墙输入，则屏幕提示墙体材料是什么，是砼则键入1，是砖则键入0，这数据是表示全部或大部分的墙体材料，局部的改动可通过菜单进行。
本节的大部分操作是以房间为单元进行的，房间的划分和编号由程序自动进行，程序把由墙或梁围成的每个平面闭合形体作为一个房间，房间编号无规律，在有房间的地方才能布置次梁、予制板、开洞口等，房间内的荷载可从楼板自动传递给周围杆件，程序先隐含每房间内设一定厚度的现浇楼板。
不闭合的区域不能形成房间，如悬挑梁外未用拉梁封闭形成开口区域时不能形成房间，无房间的区域内无现浇板，不能在上布置次梁予制板等，上面也无荷载可传。
但悬挑板上的荷载可传到与其相邻的构件上。
房间分为矩形房间和非矩形房间，目前版本有些功能如楼板开洞和铺予制板还不能在非矩形房间进行。
每层平面房间总数限于900个，每个房间周边的杆件数量不宜大于150个，超过此数时，宜设拉梁把房间划小。
这些操作在自下而上的各标准层中逐层进行。
