《汽车动力总成悬置系统振动分析及优化设计》

《汽车动力总成悬置系统振动分析及优化设计》篇一

一、引言

随着汽车工业的快速发展，汽车动力总成悬置系统的性能逐渐成为影响汽车舒适性和稳定性的关键因素。本文旨在分析汽车动力总成悬置系统的振动问题，并提出相应的优化设计方案，以提高汽车的驾驶体验和性能。

二、汽车动力总成悬置系统概述

汽车动力总成悬置系统是连接发动机、变速器和底盘的重要部分，其主要作用是减少振动和噪声的传递，提高汽车的乘坐舒适性和行驶稳定性。该系统通常由发动机悬置、变速器悬置和副车架等组成。

三、汽车动力总成悬置系统振动分析

1. 振动产生原因

汽车动力总成悬置系统的振动主要来源于发动机的运转和道路的不平度。发动机运转时产生的振动会通过悬置系统传递到车身和底盘，而道路不平度则会导致整个动力总成系统的振动。

2. 振动影响分析

动力总成悬置系统的振动会对汽车的乘坐舒适性、行驶稳定性和发动机性能产生不良影响。长期振动还可能导致悬置系统零部件的疲劳损坏，增加维修成本。

四、汽车动力总成悬置系统优化设计 1. 材料选择优化

优化材料选择是提高动力总成悬置系统性能的有效途径。采用高强度、轻量化的材料，如铝合金、复合材料等，可以降低系统质量，提高系统的刚度和减振性能。

2. 结构优化设计

结构优化设计是解决动力总成悬置系统振动问题的关键。通过改进悬置系统的结构布局、增加减振元件和优化阻尼特性等措施，可以有效地减少振动和噪声的传递。例如，采用多级减振结构，使系统在不同频率下的减振效果更加明显。

3. 智能控制技术应用

智能控制技术如主动或半主动悬置系统，可以通过传感器实时监测系统的振动状态，并自动调整控制参数，以实现更好的减振效果。这种技术可以提高系统的自适应能力和性能稳定性。

五、实例分析

以某款汽车的动力总成悬置系统为例，通过对其振动问题进行详细分析，发现主要问题在于发动机运转时产生的振动过大。针对这一问题，我们采用了上述的优化设计方案，包括采用高强度铝合金材料、优化结构布局和增加减振元件等措施。经过实际测试，该优化后的动力总成悬置系统在减少振动和噪声传递方面取得了显著效果，提高了汽车的乘坐舒适性和行驶稳定性。

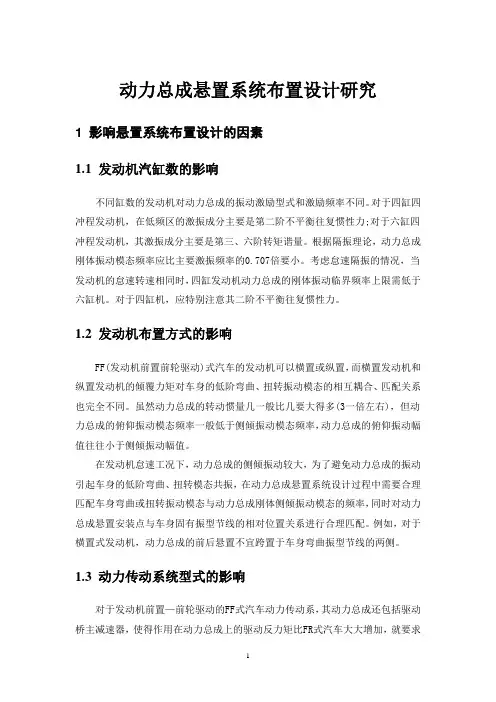

1 动力总成悬置系统布置设计研究

1 影响悬置系统布置设计的因素

1.1 发动机汽缸数的影响

不同缸数的发动机对动力总成的振动激励型式和激励频率不同。对于四缸四冲程发动机，在低频区的激振成分主要是第二阶不平衡往复惯性力;对于六缸四冲程发动机，其激振成分主要是第三、六阶转矩谐量。根据隔振理论，动力总成刚体振动模态频率应比主要激振频率的0.707倍要小。考虑怠速隔振的情况，当发动机的怠速转速相同时，四缸发动机动力总成的刚体振动临界频率上限需低于六缸机。对于四缸机，应特别注意其二阶不平衡往复惯性力。

1.2 发动机布置方式的影响

FF(发动机前置前轮驱动)式汽车的发动机可以横置或纵置，而横置发动机和纵置发动机的倾覆力矩对车身的低阶弯曲、扭转振动模态的相互耦合、匹配关系也完全不同。虽然动力总成的转动惯量几一般比几要大得多(3一倍左右)，但动力总成的俯仰振动模态频率一般低于侧倾振动模态频率，动力总成的俯仰振动幅值往往小于侧倾振动幅值。

在发动机怠速工况下，动力总成的侧倾振动较大，为了避免动力总成的振动引起车身的低阶弯曲、扭转模态共振，在动力总成悬置系统设计过程中需要合理匹配车身弯曲或扭转振动模态与动力总成刚体侧倾振动模态的频率，同时对动力总成悬置安装点与车身固有振型节线的相对位置关系进行合理匹配。例如，对于横置式发动机，动力总成的前后悬置不宜跨置于车身弯曲振型节线的两侧。

1.3 动力传动系统型式的影响

对于发动机前置—前轮驱动的FF式汽车动力传动系，其动力总成还包括驱动桥主减速器，使得作用在动力总成上的驱动反力矩比FR式汽车大大增加，就要求 2 提高悬置的静刚度。同时，FF式汽车动力总成与FR式相比，其扭矩轴与曲轴的夹角明显增大，当其悬置系统采用V型布置方案时，往往由于布置空间和布置位置的限制，难以使得悬置组在布置达到使悬置组的弹性中心落在扭矩轴上的目标。因此，有必要在整车总布置初期预留必要的空间。

《汽车动力总成悬置系统振动分析及优化设计》篇一

一、引言

随着汽车工业的快速发展，消费者对汽车乘坐舒适性及行驶稳定性的要求越来越高。汽车动力总成悬置系统作为汽车的重要部件，其性能直接影响到整车的乘坐体验和行驶安全。因此，对汽车动力总成悬置系统的振动特性进行分析，以及对其进行优化设计显得尤为重要。本文旨在分析汽车动力总成悬置系统的振动问题，并探讨相应的优化设计方案。

二、汽车动力总成悬置系统概述

汽车动力总成悬置系统主要由发动机、变速器、悬挂系统等组成，其作用是将动力总成的振动和噪声进行有效隔离，保证整车的乘坐舒适性和行驶稳定性。该系统主要通过安装减震器、弹性元件等装置来实现振动和噪声的隔离。

三、汽车动力总成悬置系统振动分析

（一）振动产生原因

汽车动力总成悬置系统的振动主要来源于发动机的振动以及道路不平引起的振动等。这些振动会通过悬挂系统传递到车身，影响整车的乘坐舒适性和行驶稳定性。

（二）振动特性分析

为分析汽车动力总成悬置系统的振动特性，需要进行实验测试和理论分析。实验测试主要包括对悬置系统进行振动测试，获取其振动数据。理论分析则通过建立数学模型，对悬置系统的振动特性进行预测和分析。

四、汽车动力总成悬置系统优化设计

（一）设计目标

汽车动力总成悬置系统的优化设计旨在提高整车的乘坐舒适性和行驶稳定性，降低动力总成振动和噪声的传递。

（二）优化设计策略

1. 材料选择：选用高强度、轻量化的材料，降低悬置系统的质量，提高其刚性和减震性能。

2. 结构优化：对悬置系统的结构进行优化设计，如改进减震器的结构、调整弹性元件的刚度等，以降低振动和噪声的传递。

3. 控制系统设计：通过引入先进的控制技术，如主动悬挂系统、半主动悬挂系统等，实现对悬置系统振动的主动控制。

4. 实验验证：通过实验测试验证优化设计的有效性，对设计参数进行调优，以达到最佳的性能指标。

五、案例分析

以某款汽车的动力总成悬置系统为例，对其进行振动分析及优化设计。首先，通过实验测试获取该悬置系统的振动数据；然后，建立数学模型，对振动特性进行分析；最后，根据分析结果，采用上述优化设计策略，对悬置系统进行改进设计。经过实验验证，改进后的悬置系统在乘坐舒适性和行驶稳定性方面均有明显提升。

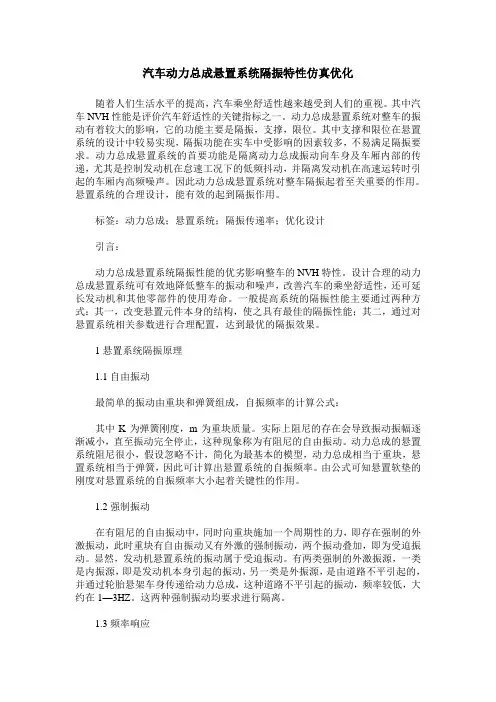

汽车动力总成悬置系统隔振特性仿真优化

随着人们生活水平的提高，汽车乘坐舒适性越来越受到人们的重视。其中汽车NVH性能是评价汽车舒适性的关键指标之一。动力总成悬置系统对整车的振动有着较大的影响，它的功能主要是隔振，支撑，限位。其中支撑和限位在悬置系统的设计中较易实现，隔振功能在实车中受影响的因素较多，不易满足隔振要求。动力总成悬置系统的首要功能是隔离动力总成振动向车身及车厢内部的传递，尤其是控制发动机在怠速工况下的低频抖动，并隔离发动机在高速运转时引起的车厢内高频噪声。因此动力总成悬置系统对整车隔振起着至关重要的作用。悬置系统的合理设计，能有效的起到隔振作用。

标签：动力总成；悬置系统；隔振传递率；优化设计

引言：

动力总成悬置系统隔振性能的优劣影响整车的NVH特性。设计合理的动力总成悬置系统可有效地降低整车的振动和噪声，改善汽车的乘坐舒适性，还可延长发动机和其他零部件的使用寿命。一般提高系统的隔振性能主要通过两种方式：其一，改变悬置元件本身的结构，使之具有最佳的隔振性能；其二，通过对悬置系统相关参数进行合理配置，达到最优的隔振效果。

1悬置系统隔振原理

1.1自由振动

最简单的振动由重块和弹簧组成，自振频率的计算公式：

其中K为弹簧刚度，m为重块质量。实际上阻尼的存在会导致振动振幅逐渐减小，直至振动完全停止，这种现象称为有阻尼的自由振动。动力总成的悬置系统阻尼很小，假设忽略不计，简化为最基本的模型，动力总成相当于重块，悬置系统相当于弹簧，因此可计算出悬置系统的自振频率。由公式可知悬置软垫的刚度对悬置系统的自振频率大小起着关键性的作用。

1.2强制振动

在有阻尼的自由振动中，同时向重块施加一个周期性的力，即存在强制的外激振动，此时重块有自由振动又有外激的强制振动，两个振动叠加，即为受迫振动。显然，发动机悬置系统的振动属于受迫振动。有两类强制的外激振源，一类是内振源，即是发动机本身引起的振动，另一类是外振源，是由道路不平引起的，并通过轮胎悬架车身传递给动力总成，这种道路不平引起的振动，频率较低，大约在1—3HZ。这两种强制振动均要求进行隔离。
