水利施工中碾压混凝土的技术要点

碾压混凝土坝的施工技术

碾压混凝土坝是一种常见的大型水利工程结构，用于蓄水、防洪和发电等方面。它以其结构坚固、稳定可靠的特点，广泛应用于各地。本文将介绍碾压混凝土坝的施工技术，包括设计原则、施工步骤和质量控制等方面。

一、设计原则

在进行碾压混凝土坝的施工前，需要进行详细的设计工作。设计原则如下：

1. 安全稳定：碾压混凝土坝的主要功能是蓄水和防洪，因此在设计时必须考虑安全和稳定性。结构设计应满足地质条件、水流冲击、地震等要求，确保坝体的安全性和稳定性。

2. 坝体抗渗性：为了防止水渗漏，碾压混凝土坝需要具备良好的抗渗性能。设计应合理确定坝体的渗透系数，采取相应的增渗措施，如在坝体表面涂覆防水材料等。 3. 坝体变形和约束：在设计过程中，需要考虑到坝体受力引起的变形和约束。结构形式应合理选择，应用适当的约束措施，以保证坝体的稳定性和变形控制。

二、施工步骤

碾压混凝土坝的施工包括以下几个步骤：

1. 基坑开挖：首先，根据设计要求，在施工场地上开挖适当的基坑。基坑的开挖要保证坚实的基础，以提供稳固的支撑。

2. 基础处理：基坑开挖完成后，对基础进行处理。处理包括清理坑底、坡度修整、加固等工作，以确保基础的平整和稳定。

3. 混凝土浇筑：在基础处理完成后，进行混凝土的浇筑。浇筑前，要对混凝土进行充分的搅拌，确保其质量和均匀性。同时要保证浇筑过程中混凝土的连续性和一致性。

4. 碾压和振动：混凝土浇筑完成后，采用碾压和振动的方式对坝体进行加固。碾压可以提高混凝土的密实度和坚固程度，增加其抗震能力和防渗性。 5. 坝顶处理：最后，对坝顶进行处理，包括修整、密封和防水等工作。坝顶的处理应符合设计要求，以确保整个工程的质量和安全性。

三、质量控制

在碾压混凝土坝的施工过程中，需要进行严格的质量控制，以确保工程的质量。以下是一些质量控制的要点：

1. 原材料质量：对使用的混凝土、钢筋和其他材料进行质量检测，确保其符合设计和规范的要求。

碾压混凝土坝施工技术要点分析

摘要：随着碾压混凝土筑坝技术的应用和普及，碾压混凝土大坝建造施工技术已成为水利工程大坝首选坝型技术之一，它具有施工速度快和工程造价低的特点，受到业主和设计单位的青睐。本文介绍了碾压混凝土坝施工技术的优点，指出了当前碾压混凝土坝工程建造施工中存在的问题，重点对碾压混凝土坝施工技术要点进行了分析总结。

关键词：碾压混凝土坝；施工技术；技术要点

碾压混凝土施工技术是干硬性混凝土建造水利大坝的重要施工工艺之一，振动碾压施工方法是一种非常好的混凝土施工技术。它的机械化程度比较高，大大的缩短了水利大坝的建设工期，科学合理的简化了施工的工序，可以有效的降低混凝土大坝的投入资金，这种技术打破了原来传统的混凝土水利大坝的浇筑方式，已经成为了现代水利工程大坝普遍采用的坝型之一。因此加强碾压混凝土坝施工技术分析研究是一项非常重要的工作，应当得到所有水利工程人员的重视。

1、碾压混凝土坝施工技术的优点

1.1性能方面具有优越性。碾压混凝土(RCC)作为一种干硬性混合料，无塌落度，施工方法接近于土石坝的填筑方法，采用通仓薄层铺料，振动碾压压实。与常规混凝土相比，无论在材料消耗、施工效率，还是其本身性能等方面都有明显的优越性。

1.2施工速度快，建设周期短。RCC可全断面上升，其上升速度可达到15～25m/月。因此，比常态混凝土坝的工期可缩短l/3～l/2。

1.3坝体结构简单而经济。由于RCC取消了纵缝和灌浆系统，不需要一期冷却和二期冷却，同时，横缝可达到30～80m一条。这种横缝不需要立摸，只需在RCC每层碾压完毕后用截缝机在现场截缝即可。所以能够节约大笔材料费和人工费。 1.4可用当地骨料，一般不要特殊处理。常态混凝土能用的砂砾料或人工碎石料，RCC都能用。特别是人工碎石的石粉，常态混凝土不能用，而RCC可以用。一般砂中可达8%～17%。如用石灰岩石粉还可节约水泥，同时可改善RCC的可压性能，如普定RCC，掺l7%的灰岩粉后，RCC的水泥用量可降到50kg/m 3。如果施工过程中，仓面万一泌水，可减少粉煤灰掺量，加大石粉掺量来改善RCC的性能

碾压混凝土坝施工技术要点分析

碾压混凝土是水利工程中性能良好，成本较低的新型混凝土材料。其单位用水量和水泥用量较少，粉煤灰掺量可达114Kg/m3，无流动性。经过振动碾压养护等工艺，碾压混凝土具有结构密实，强度高，耐久性好，干缩性小，节约水泥，水化热低的优点。基于此，文中笔者就碾压混凝土坝施工相关技术进行了简要的阐述。

标签： 碾压混凝土;施工技术;技术要点

一、前言

随着相关实验研究和实践探索，碾压混凝土坝的施工技术得到持续不断的创新与完善，由于其自身特点得到广泛的应用。在我国，碾压混凝土筑坝技术的发展起步较晚，但进展很快，这使得我国在碾压混凝土坝筑坝技术方面也取得了喜人成果。

二、碾压混凝土的材料

碾压混凝土建筑材料主要包括水泥、活性掺合料、骨料、外加剂及拌合用水。胶凝材料中掺合料所占的重量比，在外部碾压混凝土中不宜超过总胶凝材料的55%，在内部碾压混凝土中不宜超过总胶凝材料的65%。

1、水泥，凡适用于水工混凝土使用的水泥，均可用于碾压混凝土。性质稳定，有较低水化热、教高抗裂性能的水泥较为理想。优选32.5R或42.5R低热矿碴硅酸盐水泥，以控制坝内温升，有效降低坝体内温度应力。

2、砂石骨料，由于适当的石粉（d≤0.16mm的颗粒）含量能显著改善碾压混凝土的和易性、保水性，提高碾压混凝土的密实性、抗渗性和力学指标，且工程实践经验表明，采用人工骨料的碾压混凝土性能较天然骨料为优，因此不少工程均采用人工轧制粗、细骨料。当采用天然砂时，为了提高碾压混凝土的密实度和改善其可碾性，可掺入岩粉来解决。此外，应避免使用对混凝土产生碱骨料危害反应的骨料。

3、粉煤灰、火山灰、粒化高炉矿渣等活性掺合料能与水泥化物中的氢氧化钙发生二次水化反应，生成稳定的水化硅酸钙和水化铝酸钙，从而改善混凝土的性能。为适应碾压混凝土连续、快速施工，降低水泥用量，碾压混凝土中均掺入掺合料，一般可达水泥用量的30%～65%，其中使用较多的是粉煤灰。粉煤灰由于燃烧条件不同，其化学成分及质量等级也不同，对碾压混凝土的性能和质量有较大影响，宜采用I级灰或II级灰，质量满足GB1596-91的规定。在无粉煤灰资源地区或运距太远时，可就近选择技术经济指标合理的其他活性或非活性掺合料，如大朝山水电站碾压混凝土坝采用了当地的凝灰岩粉掺磷矿渣（PT）作为碾压混凝土的掺合料，建造了百米级的碾压混凝土大坝。

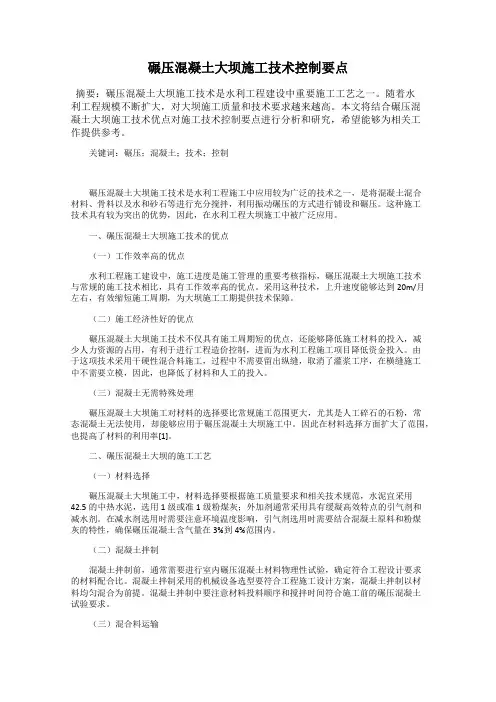

碾压混凝土大坝施工技术控制要点

摘要：碾压混凝土大坝施工技术是水利工程建设中重要施工工艺之一。随着水利工程规模不断扩大，对大坝施工质量和技术要求越来越高。本文将结合碾压混凝土大坝施工技术优点对施工技术控制要点进行分析和研究，希望能够为相关工作提供参考。

关键词：碾压；混凝土；技术；控制

碾压混凝土大坝施工技术是水利工程施工中应用较为广泛的技术之一，是将混凝土混合材料、骨料以及水和砂石等进行充分搅拌，利用振动碾压的方式进行铺设和碾压。这种施工技术具有较为突出的优势，因此，在水利工程大坝施工中被广泛应用。

一、碾压混凝土大坝施工技术的优点

（一）工作效率高的优点

水利工程施工建设中，施工进度是施工管理的重要考核指标，碾压混凝土大坝施工技术与常规的施工技术相比，具有工作效率高的优点。采用这种技术，上升速度能够达到20m/月左右，有效缩短施工周期，为大坝施工工期提供技术保障。

（二）施工经济性好的优点

碾压混凝土大坝施工技术不仅具有施工周期短的优点，还能够降低施工材料的投入，减少人力资源的占用，有利于进行工程造价控制，进而为水利工程施工项目降低资金投入。由于这项技术采用干硬性混合料施工，过程中不需要留出纵缝，取消了灌浆工序，在横缝施工中不需要立模，因此，也降低了材料和人工的投入。

（三）混凝土无需特殊处理

碾压混凝土大坝施工对材料的选择要比常规施工范围更大，尤其是人工碎石的石粉，常态混凝土无法使用，却能够应用于碾压混凝土大坝施工中。因此在材料选择方面扩大了范围，也提高了材料的利用率[1]。

二、碾压混凝土大坝的施工工艺

（一）材料选择

碾压混凝土大坝施工中，材料选择要根据施工质量要求和相关技术规范，水泥宜采用42.5的中热水泥，选用1级或准1级粉煤灰；外加剂通常采用具有缓凝高效特点的引气剂和减水剂。在减水剂选用时需要注意环境温度影响，引气剂选用时需要结合混凝土原料和粉煤灰的特性，确保碾压混凝土含气量在3%到4%范围内。
