第2章 结构布置及计算简图
4 第２章 结构布置及计算简图
2.1 结构选型和布置
2.1.1 结构选型
根据建筑功能的要求，为使建筑平面布置灵活，获得较大的使用空间，本结构设计采用钢筋混凝土框架结构体系。
2.1.2 结构布置
根据建筑功能的要求及建筑物的平面形状，本结构横向尺寸较短，纵向尺寸较长，故把框架结构横向布置，即采用横向框架承重方案。施工方案采用梁、板、柱整体现浇方案，楼梯采用整体现浇板式楼梯，基础采用柱下交叉条形基础。
2.1.3 初步截面尺寸
本建筑的结构类型为钢筋混凝土框架结构，且建筑地处山东省东营市，抗震设防烈度为7度，根据《建筑抗震设计规范》（GB50001-2001）6.1.2知，本建筑的抗震等级为三级。楼盖、屋盖均采用现浇钢筋混凝土结构，楼板厚度为100mm，屋面板厚度120mm。板的混凝土强度等级均为C30，梁柱及基础的混凝土强度等级为C30，纵向受力钢筋采用HRB400，其余钢筋采用HRB335。根据建筑平面确定结构局部平面布置图如图2-1。
图2-1 结构平面布置图
⑴ 柱截面尺寸估算：
柱的截面尺寸估算公式:AGnN。
cNcfNA 第2章 结构布置及计算简图
5 N—柱组合的轴压力设计值。
—考虑地震作用组合后柱轴压力增大系数，边柱取1.3，不等跨内柱取1.25，等跨内柱取1.2。
A—按简支状态计算的柱的负载面积。
G—折算在单位面积上的重力荷载代表值，可近似取为142/mkN。
n—验算截面以上的楼层层数。
N—框架柱轴压比限值，对一级、二级、三级抗震等级，分别取0.7、0.8和0.9 。
cf—混凝土轴心抗压强度设计值。
所以取轴压力较大的中柱进行柱子截面的设计：
kNN1277.6451421.152.1
2mm1051103.145.801277640cA
则取柱的截面尺寸为mm400mm400。
第一章 建筑结构设计的基本原则
项目一 混凝土结构材料的选择与检测
1 混凝土
*1、混凝土的强度等级共有 级。
A、12 B、13 C、14 D、15
答案：C
2、所测砼的立方体抗压强度相同，请问下列哪种试件强度最高。（ ）
A、100mm立方体试块 B、150mm立方体试块 C、200mm立方体试块
答案：C
解释：实际工程中如采用边长200mm或100mm立方体试块是，需将其立方体抗压强度实测值分别乘以换算系数1.05或0.95。
*3、通常将试件在循环200万次时发生破坏的压应力称为混凝土的疲劳强度，以fcf表示。
答案：
*4、在实际工程中，以下哪些构件是需要进行疲劳强度验算的（ ）
A、吊车梁 B、框架柱 C、汽锤基础 D、钢筋混凝土屋架
答案：AC
*5、与荷载有关的变形是 。
A、徐变 B、收缩 C、膨胀 D、体积变形
答案：A
6、影响徐变的因素有 。
A、水泥用量 B、水泥品种 C、荷载大小 D、养护条件
答案：ABCD
7、简述影响徐变的因素有哪些？
答：影响砼徐变的因素有许多。（1）应力的大小是最主要的因素，应力越大，徐变也越大。（2）加载时砼的龄其越短，徐变也越大。（3）水泥用量多，徐变大。（4）养护温度高、时间长，则徐变小。（5）混凝土骨料的级配好，弹性模量大，则徐变小。（6）与水泥的品种有关，普通硅酸盐水泥的混凝土较矿渣水泥、火山灰水泥的砼徐变相对要大。
8、简述影响砼收缩的因素有哪些？
9、砼的设计指标有（ ）
A、砼立方体抗压强度 B、砼轴心抗压强度 C、砼轴心抗拉强度 D、砼弹性模量
答案：BCD
第四章建筑结构施工图设计
第一节施工图设计深度要求
一、一般要求
1.施工图设计文件
（1）合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见《建筑工程设计文件编制深度规定》4.2～4.8节）以及图纸总封面；
（2）合同要求的工程预算书。
注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。
2.总封面应标明的内容
（1）项目名称；
（2）编制单位名称；
（3）项目的设计编号；
（4）设计阶段；
（5）编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章；
（6）编制年月（即出图年、月）
二、图纸目录
应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。
三、结构设计总说明
每一单项工程应编写一份结构设计总说明，对多子项目工程宜编写统一的结构施工图设计总说明。如为简单的小型单项工程，则设计总说明中的内容可分别写在基础平面图和各层结构平面上。
结构设计总说明应包括一下内容：
（1）本工程结构设计的主要依据（同3.2.2条）；
（2）设计±0.000标高所对应的绝对标高值；
（3）图纸中标高、尺寸的单位；
（4）建筑结构的安全等级和设计使用年限，混凝土结构的耐久性要求和砌体结构施工质量控制等级；
（5）建筑场地类别、地基的液化等级、建筑抗震设防类别、抗震设防烈度（设计基本地震加速度及设计地震分组）和钢筋混凝土结构的抗震等级；
（6）人防工程的抗力等级； （7）扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基上的冰冻深度、地基基础的设计等级；
（8）采用的设计荷载，包含风荷载、雪荷载、楼层面允许使用荷载、特殊部位的最大使用荷载标准值；
（9）所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法、预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构件或部位的材料提出特殊要求；

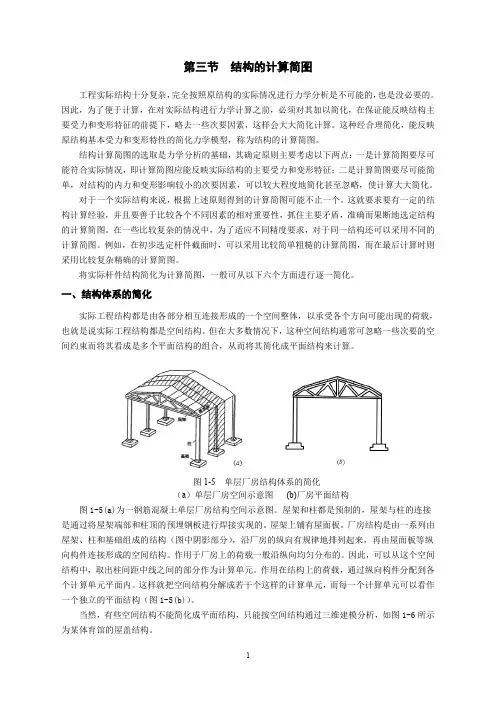

1 第三节 结构的计算简图 工程实际结构十分复杂，完全按照原结构的实际情况进行力学分析是不可能的，也是没必要的。因此，为了便于计算，在对实际结构进行力学计算之前，必须对其加以简化，在保证能反映结构主要受力和变形特征的前提下，略去一些次要因素，这样会大大简化计算。这种经合理简化，能反映原结构基本受力和变形特性的简化力学模型，称为结构的计算简图。 结构计算简图的选取是力学分析的基础，其确定原则主要考虑以下两点：一是计算简图要尽可能符合实际情况，即计算简图应能反映实际结构的主要受力和变形特征；二是计算简图要尽可能简单，对结构的内力和变形影响较小的次要因素，可以较大程度地简化甚至忽略，使计算大大简化。 对于一个实际结构来说，根据上述原则得到的计算简图可能不止一个。这就要求要有一定的结构计算经验，并且要善于比较各个不同因素的相对重要性，抓住主要矛盾，准确而果断地选定结构的计算简图。在一些比较复杂的情况中，为了适应不同精度要求，对于同一结构还可以采用不同的计算简图。例如，在初步选定杆件截面时，可以采用比较简单粗糙的计算简图，而在最后计算时则采用比较复杂精确的计算简图。 将实际杆件结构简化为计算简图，一般可从以下六个方面进行逐一简化。 一、结构体系的简化 实际工程结构都是由各部分相互连接形成的一个空间整体，以承受各个方向可能出现的荷载，也就是说实际工程结构都是空间结构。但在大多数情况下，这种空间结构通常可忽略一些次要的空间约束而将其看成是多个平面结构的组合，从而将其简化成平面结构来计算。 图1-5 单层厂房结构体系的简化 （a）单层厂房空间示意图 (b)厂房平面结构 图1-5(a)为一钢筋混凝土单层厂房结构空间示意图。屋架和柱都是预制的，屋架与柱的连接是通过将屋架端部和柱顶的预埋钢板进行焊接实现的。屋架上铺有屋面板。厂房结构是由一系列由屋架、柱和基础组成的结构（图中阴影部分），沿厂房的纵向有规律地排列起来，再由屋面板等纵向构件连接形成的空间结构。作用于厂房上的荷载一般沿纵向均匀分布的。因此，可以从这个空间结构中，取出柱间距中线之间的部分作为计算单元。作用在结构上的荷载，通过纵向构件分配到各个计算单元平面内。这样就把空间结构分解成若干个这样的计算单元，而每一个计算单元可以看作一个独立的平面结构（图1-5(b)）。 当然，有些空间结构不能简化成平面结构，只能按空间结构通过三维建模分析，如图1-6所示为某体育馆的屋盖结构。
