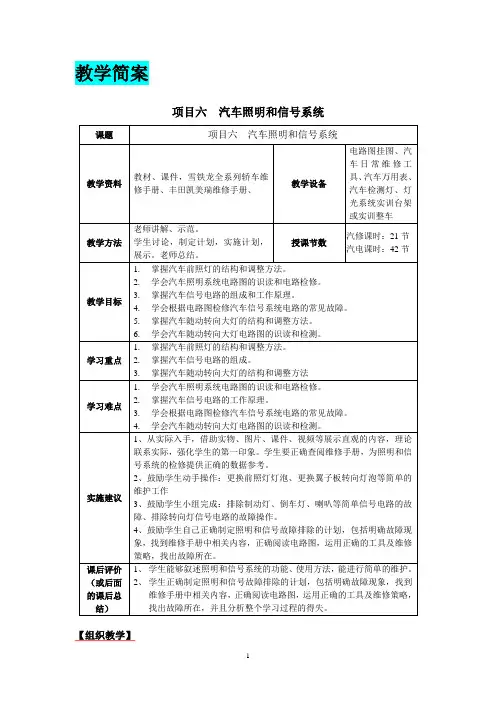

1 教学简案
项目六 汽车照明和信号系统
课题 项目六
汽车照明和信号系统
教学资料 教材、课件，雪铁龙全系列轿车维修手册、丰田凯美瑞维修手册、 教学设备 电路图挂图、汽车日常维修工具、汽车万用表、汽车检测灯、灯光系统实训台架或实训整车
教学方法 老师讲解、示范。
学生讨论，制定计划，实施计划，展示。老师总结。 授课节数 汽修课时：21节
汽电课时：42节
教学目标 1. 掌握汽车前照灯的结构和调整方法。
2. 学会汽车照明系统电路图的识读和电路检修。
3. 掌握汽车信号电路的组成和工作原理。
4. 学会根据电路图检修汽车信号系统电路的常见故障。
5. 掌握汽车随动转向大灯的结构和调整方法。
6. 学会汽车随动转向大灯电路图的识读和检测。
学习重点 1. 掌握汽车前照灯的结构和调整方法。
2. 掌握汽车信号电路的组成。
3. 掌握汽车随动转向大灯的结构和调整方法
学习难点 1. 学会汽车照明系统电路图的识读和电路检修。
2. 掌握汽车信号电路的工作原理。
3. 学会根据电路图检修汽车信号系统电路的常见故障。
4. 学会汽车随动转向大灯电路图的识读和检测。
实施建议 1、从实际入手，借助实物、图片、课件、视频等展示直观的内容，理论联系实际，强化学生的第一印象。学生要正确查阅维修手册，为照明和信号系统的检修提供正确的数据参考。
2、鼓励学生动手操作：更换前照灯灯泡、更换翼子板转向灯泡等简单的维护工作
3、鼓励学生小组完成：排除制动灯、倒车灯、喇叭等简单信号电路的故障、排除转向灯信号电路的故障操作。
4、鼓励学生自己正确制定照明和信号故障排除的计划，包括明确故障现象，找到维修手册中相关内容，正确阅读电路图，运用正确的工具及维修策略，找出故障所在。
课后评价（或后面的课后总结） 1、 学生能够叙述照明和信号系统的功能、使用方法，能进行简单的维护。
2、 学生正确制定照明和信号故障排除的计划，包括明确故障现象，找到维修手册中相关内容，正确阅读电路图，运用正确的工具及维修策略，找出故障所在，并且分析整个学习过程的得失。
5.1:照明与信号装置的拆装
※
学习目标：
1、叙述照明灯的种类和作用；
2、叙述前大灯、后组合灯的结构；
3、叙述各信号装置的组成和功用；
4、掌握照明灯与信号灯的更换技能；
5、熟悉各种信号装置的故障检测与维修方法。
※ 学习任务描述：
汽车上的某个照明灯或某个信号系统不工作，请查是明故障原因，并把故障排除。
※ 学习课时：
共用14个课时
※设备与工具：
1、照明灯及灯泡；
2、继电器、闪光器、各种信号开关、灯光开关；
3、万用表。
※ 注意事项：
1、严格遵守操作规程并注意安全；
2、灯具易碎易烂，要轻拿轻放；
3、在不清楚的情况下，不能乱接乱搭，以免烧坏设备。
※ 项目任务布置：
（见后附任务书）
※ 项目展开：
一、汽车灯具的种类及用途
汽车的照明系统主要由灯具、电源和电路（包括控制开关）三大部分组成。而灯具大体分为照明用的灯具和信号及标志用的灯具。照明用的灯具有前照灯、防雾灯、后照灯、牌照灯、顶灯、仪表灯和工作灯等。信号及标志用灯具有转向信号灯、制动灯、小灯、尾灯、指示灯和警报灯等。汽车灯具如图9-1所示。
图9-1 汽车灯具
汽车灯具种类与用途
二、前照灯的照明要求
1．前照灯应保证车前有明亮而均匀的照明，远光灯使驾驶员能看清车前100m远路面上的任何障碍物；近光灯使驾驶员能看清车前40m远路面上的任何障碍物并不得眩眼；随种类
外照明灯 信号灯 内照明灯
前照灯
雾灯
牌照灯
倒车灯 转向信号灯 驻车灯 制动动 危险警告信号灯 顶灯
仪表灯
行李箱灯
工作时的特点
白色；
远光灯40～60Ｗ；近光灯35～55Ｗ
前黄色,灯45～55W；后白色；灯２１W或6W 白色
，灯泡５～10Ｗ
白色,灯泡20～25W 琥珀色闪烁；主转向灯20～25Ｗ 前灯白尾灯红 红色；制动灯20～25Ｗ 琥珀色 白色
；灯泡5～15w
白色
常亮
白色
；
灯泡5w
用途
为驾驶员安全行车提供保障

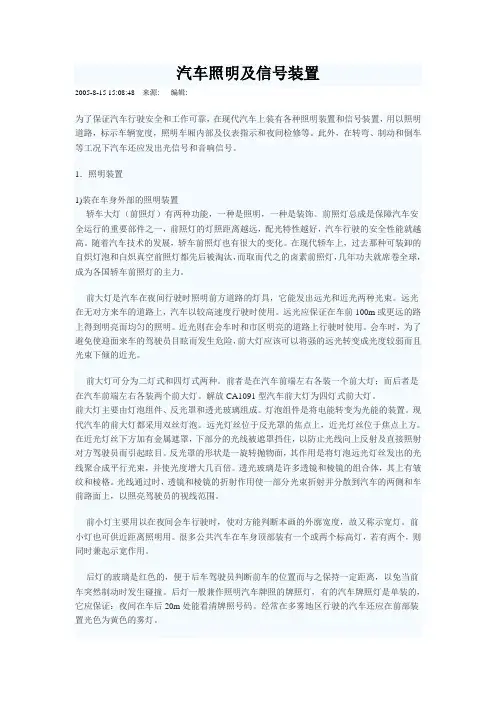

汽车照明及信号装置
2005-8-15 15:08:48 来源: 编辑:
为了保证汽车行驶安全和工作可靠，在现代汽车上装有各种照明装置和信号装置，用以照明道路，标示车辆宽度，照明车厢内部及仪表指示和夜间检修等。此外，在转弯、制动和倒车等工况下汽车还应发出光信号和音响信号。
1．照明装置
1)装在车身外部的照明装置
轿车大灯（前照灯）有两种功能，一种是照明，一种是装饰。前照灯总成是保障汽车安全运行的重要部件之一，前照灯的灯照距离越远，配光特性越好，汽车行驶的安全性能就越高。随着汽车技术的发展，轿车前照灯也有很大的变化。在现代轿车上，过去那种可装卸的自炽灯泡和白炽真空前照灯都先后被淘汰，而取而代之的卤素前照灯，几年功夫就席卷全球，成为各国轿车前照灯的主力。
前大灯是汽车在夜间行驶时照明前方道路的灯具，它能发出远光和近光两种光束。远光在无对方来车的道路上，汽车以较高速度行驶时使用。远光应保证在车前100m或更远的路上得到明亮而均匀的照明。近光则在会车时和市区明亮的道路上行驶时使用。会车时，为了避免使迎面来车的驾驶员目眩而发生危险，前大灯应该可以将强的远光转变成光度较弱而且光束下倾的近光。
前大灯可分为二灯式和四灯式两种。前者是在汽车前端左右各装一个前大灯；而后者是在汽车前端左右各装两个前大灯。解放CA1091型汽车前大灯为四灯式前大灯。
前大灯主要由灯泡组件、反光罩和透光玻璃组成。灯泡组件是将电能转变为光能的装置。现代汽车的前大灯都采用双丝灯泡。远光灯丝位于反光罩的焦点上，近光灯丝位于焦点上方。在近光灯丝下方加有金属遮罩，下部分的光线被遮罩挡住，以防止光线向上反射及直接照射对方驾驶员而引起眩目。反光罩的形状是一旋转抛物面，其作用是将灯泡远光灯丝发出的光线聚合成平行光束，并使光度增大几百倍。透光玻璃是许多透镜和棱镜的组合体，其上有皱纹和棱格。光线通过时，透镜和棱镜的折射作用使一部分光束折射并分散到汽车的两侧和车前路面上，以照亮驾驶员的视线范围。

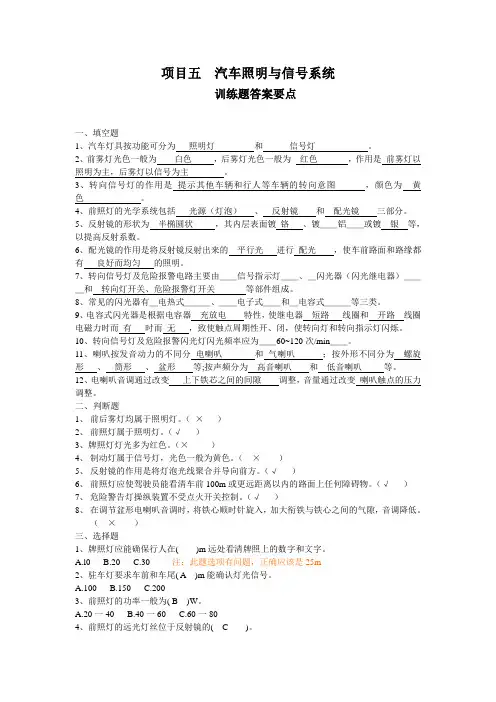

项目五 汽车照明与信号系统
训练题答案要点
一、填空题
1、汽车灯具按功能可分为 照明灯 和 信号灯 。
2、前雾灯光色一般为 白色 ，后雾灯光色一般为 红色 ，作用是 前雾灯以照明为主，后雾灯以信号为主 。
3、转向信号灯的作用是 提示其他车辆和行人等车辆的转向意图 ，颜色为 黄色 。
4、前照灯的光学系统包括 光源（灯泡） 、 反射镜 和 配光镜 三部分。
5、反射镜的形状为 半椭圆状 ，其内层表面镀 铬 、镀＿＿铝＿＿或镀 银 等，以提高反射系数。
6、配光镜的作用是将反射镜反射出来的 平行光 进行 配光 ，使车前路面和路缘都有 良好而均匀 的照明。
7、转向信号灯及危险报警电路主要由＿＿信号指示灯＿＿、＿闪光器（闪光继电器）＿＿＿和 转向灯开关、危险报警灯开关 等部件组成。
8、常见的闪光器有＿电热式＿＿＿、＿＿电子式＿＿和＿电容式＿＿＿等三类。
9、电容式闪光器是根据电容器 充放电 特性，使继电器 短路 线圈和 开路 线圈电磁力时而 有 时而 无 ，致使触点周期性开、闭，使转向灯和转向指示灯闪烁。
10、转向信号灯及危险报警闪光灯闪光频率应为＿＿60~120次/min＿＿。
11、喇叭按发音动力的不同分 电喇叭 和 气喇叭 ；按外形不同分为 螺旋形 、 筒形 、 盆形 等;按声频分为 高音喇叭 和 低音喇叭 等。
12、电喇叭音调通过改变 上下铁芯之间的间隙 调整，音量通过改变 喇叭触点的压力
调整。
二、 判断题
1、 前后雾灯均属于照明灯。（ × ）
2、 前照灯属于照明灯。（√ ）
