电镀前处理工艺流程

电镀前处理工艺的内容

镀前〔后）处理

镀前（后）处理工艺包括表面整理、除油、浸蚀。表面整理一般分为的磨光、抛光、滚光、刷光、喷砂处理等。

磨光是为了提高零件的表面平整度，除去零件的表面宏观缺陷、腐蚀痕、划痕、毛刺、焊缝、砂眼、气泡等，用以提高电镀质量。磨光适用于一切金属材料的镀前处理，磨光的效果取决于磨料、磨光轮的刚性和轮子的旋转速度。磨光前的零件、尤其是机械加工的零件应符合工艺规程要求，必要时可按标准样板检查，磨光前的酸浸蚀不允许有残留氧化皮、过腐蚀、变形、螺纹损伤等。

抛光一般用于镀后处理，也叫用于表面粗糙度要求较高的零件的镀前处理，使制品获得装饰性外观，提高制品的耐蚀性。抛光般在抛光机上进行。

滚光适用于大批量小零件的处理，可全部或部分替代镀前磨光、抛光、刷光工序，滚光效果与滚筒的形状、尺寸、转速、滚筒中磨料及溶液性质、零件种类及形状有关。

刷光是用金属丝轮或金属丝刷在刷光机上或用手工进行刷光的一种表面整理过程，它可全部或部分替代滚光处理。

喷砂是为除去零件表面的毛刺、氧化皮、铸件表面上的熔渣等杂质、焊渣等。喷砂的效果取决于砂粒的粒度和压缩空气的压力的大小。

除油工艺包括机械除油、溶剂除油、化学除油、电解除油、是为了除去零件表面的油污，以保证镀层与基体的附着强度。

机械除油一般采用滚简除油和擦拭除油。滚筒除油适用于小件大批量除油，擦拭除油适用于大型复杂件的除油。

溶剂除油是将零件浸于有机溶剂（或蒸汽）中，使油污溶于溶剂中。常用的有机溶剂有煤油、汽油、苯类、酮类及某些氯化烷烃、烯烃等。溶剂除油适应于所有金属零件的除油，特别适应于粉末冶金零件如轴瓦等。

化学除油是利用碱液的皂化作用和表面活性剂的乳化作用除去零件表面油污的过程，适用于所有零件．化学除油的效果取决于除油液的碱度和表面活性刘的乳化性能。

电化学除油是将零件挂在碱性电解液的阴极或阳极上，利用电化学极化作用及电极表面析出气体对油膜的撕裂作用和气泡的机械搅拌作用除去零件表面油污的过程。电化学除油的效果超过化学除油，是电镀前的最后除油工序．电化学除油适用于所有零件的除油。

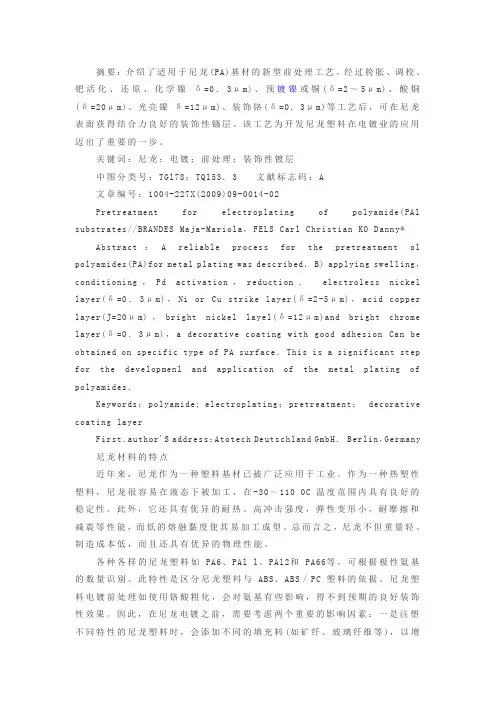

摘要：介绍了适用于尼龙(PA)基材的新型前处理工艺。经过胯胀、调校、

钯活化、还原、化学镍δ=0．3μm)、预镀镍或铜(δ=2～5μm)、酸铜

(δ=20μm)、光亮镍δ=12μm)、装饰铬(δ=0．3μm)等工艺后，可在尼龙

表面获得结合力良好的装饰性镪层。该工艺为开发尼龙塑料在电镀业的应用

迈出了重要的一步。

关键词：尼龙；电镀；前处理；装饰性镀层

中图分类号：TGl78；TQl53．3 文献标志码：A

文章编号：1004-227X(2009)09-0014-02

Pretreatment for electroplating of polyamide(PAl

substrates//BRANDES Maja-Mariola，FELS Carl Christian KO Danny*

Abstract：A reliable process for the pretreatment ol

polyamides(PA)for metal plating was described．B) applying swelling，

conditioning，Pd activation，reduction． electroless nickel

layer(δ=0．3μm)，Ni or Cu strike layer(δ=2-5μm)，acid copper

layer(J=20μm)，bright nickel layel(δ=12μm)and bright chrome

layer(δ=0．3μm)，a decorative coating with good adhesion Can be

obtained on specific type of PA surface．This is a significant step

for the developmenl and application of the metal plating of

不锈钢电镀前处理工艺流程

《不锈钢电镀前处理工艺流程》

电镀是一种表面处理工艺，通过在金属表面涂覆一层金属或其他材料，以提高其表面性能和使用寿命。不锈钢在电镀前需要进行一系列的处理工艺，以保证电镀层的附着力和表面质量。下面就是不锈钢电镀前处理的工艺流程：

1. 清洗

不锈钢表面通常会附着一层油污和杂质，因此首先需要进行清洗。清洗工艺一般包括碱洗、酸洗和水洗等步骤，以确保表面完全干净。

2. 脱脂

不锈钢表面可能还残留着一层油污，需要进行脱脂处理。脱脂工艺通常采用化学溶剂或者碱性洗涤剂，以去除表面的有机物质。

3. 酸洗

酸洗是为了去除不锈钢表面的氧化层和锈迹，以准备接收电镀涂层。酸洗一般采用盐酸或者硫酸等强酸进行处理。

4. 洗涤

酸洗后需要进行充分的水洗，以去除残留的酸性物质。

5. 预处理

预处理工艺包括活化处理、化学镀镍等步骤，以增强不锈钢表面对电镀层的附着力。

6. 电镀

最后一步是进行电镀，通过在不锈钢表面沉积金属或其他材料，以满足不同的使用需求。

以上就是不锈钢电镀前处理的工艺流程，通过这些步骤可以有效地提高电镀层的附着力和表面质量，使得不锈钢产品在使用过程中具有更好的性能和耐用性。

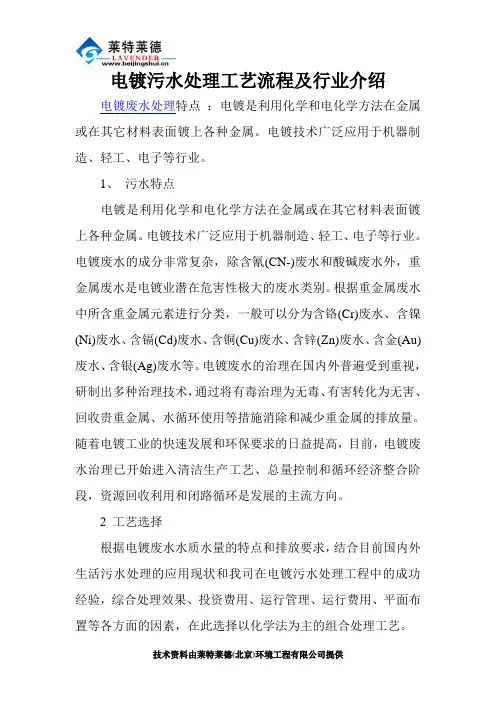

技术资料由莱特莱德(北京)环境工程有限公司提供 电镀污水处理工艺流程及行业介绍

电镀废水处理特点 ：电镀是利用化学和电化学方法在金属或在其它材料表面镀上各种金属。电镀技术广泛应用于机器制造、轻工、电子等行业。

1、 污水特点

电镀是利用化学和电化学方法在金属或在其它材料表面镀上各种金属。电镀技术广泛应用于机器制造、轻工、电子等行业。电镀废水的成分非常复杂，除含氰(CN-)废水和酸碱废水外，重金属废水是电镀业潜在危害性极大的废水类别。根据重金属废水中所含重金属元素进行分类，一般可以分为含铬(Cr)废水、含镍(Ni)废水、含镉(Cd)废水、含铜(Cu)废水、含锌(Zn)废水、含金(Au)废水、含银(Ag)废水等。电镀废水的治理在国内外普遍受到重视，研制出多种治理技术，通过将有毒治理为无毒、有害转化为无害、回收贵重金属、水循环使用等措施消除和减少重金属的排放量。随着电镀工业的快速发展和环保要求的日益提高，目前，电镀废水治理已开始进入清洁生产工艺、总量控制和循环经济整合阶段，资源回收利用和闭路循环是发展的主流方向。

2 工艺选择

根据电镀废水水质水量的特点和排放要求，结合目前国内外生活污水处理的应用现状和我司在电镀污水处理工程中的成功经验，综合处理效果、投资费用、运行管理、运行费用、平面布置等各方面的因素，在此选择以化学法为主的组合处理工艺。

技术资料由莱特莱德(北京)环境工程有限公司提供 3 工艺流程及说明

电镀废水经过收集之后，自流入本处理系统，经过处理之后直接排放。

工艺流程如下所示：

含铬废水→含铬废水集水池→耐酸碱泵→还原反应池→混合废水调解池

含氰含碱废水→含氰含碱废水集水池→耐酸碱泵→一级氧化反应池→二级氧化反应池→混合废水调解池

混合废水调解池→耐酸碱泵→混合反应池→沉淀池→中和池→达标排放

4 工艺流程说明：

含Cr6+废水从Cr6+集水池用耐酸碱泵提升至还原反应池，根据铬的浓度及废水处理量，通过pH和ORP自控仪控制H2SO4和Na2S2O5的投加量;还原反应完毕后自流进入混合废水调节池同其它废水一起进行进一步处理。含氰含碱污水自车间流入氰系调节池，后用耐酸碱泵提升至一级氧化反应池，根据含氰浓度及废水处理量，通过pH、ORP自控NaOH和NaClO的投加量，搅拌反应一级破氰后进入二级氧化反应池，再通过pH、ORP自控制仪分别控制H2SO4和NaClO的投加量，搅拌反应破氰完毕后自流进入混合废水调节池同其它废水一起进行进一步处理。
