煤泥水管路改造技术规格书

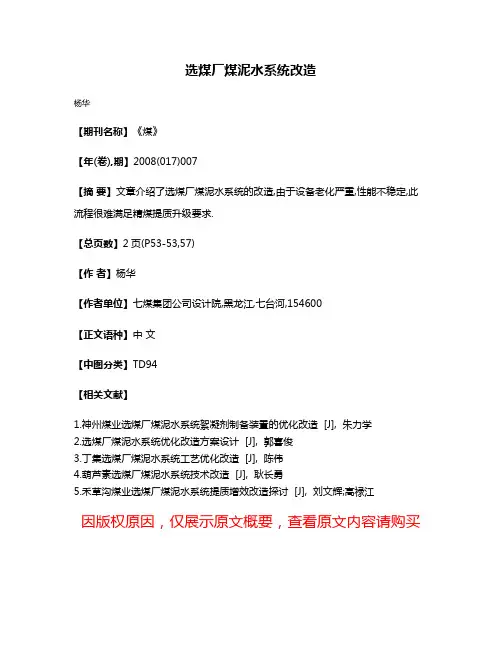

选煤厂煤泥水系统改造
杨华
【期刊名称】《煤》
【年(卷),期】2008(017)007
【摘要】文章介绍了选煤厂煤泥水系统的改造,由于设备老化严重,性能不稳定,此流程很难满足精煤提质升级要求.
【总页数】2页(P53-53,57)
【作者】杨华
【作者单位】七煤集团公司设计院,黑龙江,七台河,154600
【正文语种】中文
【中图分类】TD94
【相关文献】
1.神州煤业选煤厂煤泥水系统絮凝剂制备装置的优化改造 [J], 朱力学
2.选煤厂煤泥水系统优化改造方案设计 [J], 郭喜俊
3.丁集选煤厂煤泥水系统工艺优化改造 [J], 陈伟
4.葫芦素选煤厂煤泥水系统技术改造 [J], 耿长勇
5.禾草沟煤业选煤厂煤泥水系统提质增效改造探讨 [J], 刘文辉;高禄江
因版权原因，仅展示原文概要，查看原文内容请购买。

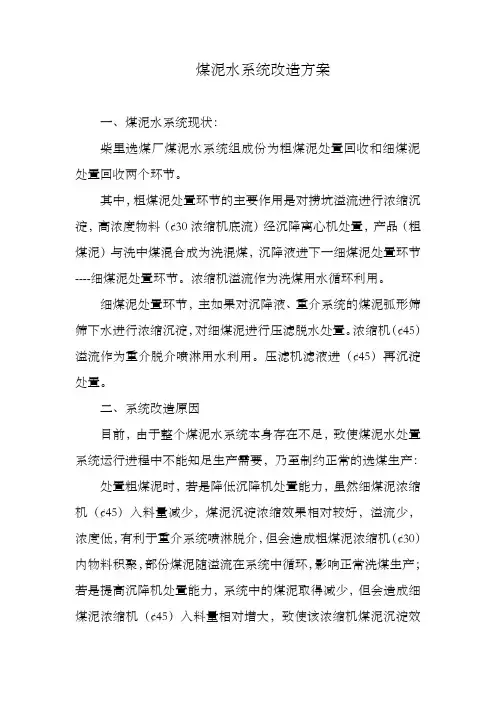

煤泥水系统改造方案一、煤泥水系统现状：柴里选煤厂煤泥水系统组成份为粗煤泥处置回收和细煤泥处置回收两个环节。

其中，粗煤泥处置环节的主要作用是对捞坑溢流进行浓缩沉淀，高浓度物料（¢30浓缩机底流）经沉降离心机处置，产品（粗煤泥）与洗中煤混合成为洗混煤，沉降液进下一细煤泥处置环节----细煤泥处置环节。

浓缩机溢流作为洗煤用水循环利用。

细煤泥处置环节，主如果对沉降液、重介系统的煤泥弧形筛筛下水进行浓缩沉淀，对细煤泥进行压滤脱水处置。

浓缩机（¢45）溢流作为重介脱介喷淋用水利用。

压滤机滤液进（¢45）再沉淀处置。

二、系统改造原因目前，由于整个煤泥水系统本身存在不足，致使煤泥水处置系统运行进程中不能知足生产需要，乃至制约正常的选煤生产：处置粗煤泥时，若是降低沉降机处置能力，虽然细煤泥浓缩机（¢45）入料量减少，煤泥沉淀浓缩效果相对较好，溢流少，浓度低，有利于重介系统喷淋脱介，但会造成粗煤泥浓缩机（¢30）内物料积聚，部份煤泥随溢流在系统中循环，影响正常洗煤生产；若是提高沉降机处置能力，系统中的煤泥取得减少，但会造成细煤泥浓缩机（¢45）入料量相对增大，致使该浓缩机煤泥沉淀效果降低，溢流易浑浊出黑水，无益于重介系统正常运行。

同时，由于浮选系统运行时需要清水进行入料浓度调浆稀释，单纯靠¢45溢流，在目前情形下，水量和水质无法取得有效保障，若是外在补加，又会无形中增加系统中的水量，无益于煤泥水系统管理。

专门是浮选系统扩容改造完毕后，这一问题会变得加倍突出。

为此，需对原煤泥水处置的浓缩沉淀环节进行改造，以达到粗煤泥有效处置，减少系统中的煤泥循环量，浓缩机溢流不仅能知足跳汰洗煤用水要求，同时知足浮选用水、重介用水的需要。

原¢24浓缩机被当做清水蓄水池用于浮选，大体处于闲置状态。

三、改造方案启用原¢24浓缩机，使其与¢45浓缩机并联，一路处置沉降机离心液，溢流聚集于循环泵房后侧的水池内，供浮选调浆用水和重介喷淋用水，底流经管道合拢后，用泵打至煤泥缓冲桶后进行压滤机处置回收。

荣成市石岛热电联产项目煤水处理系统技术规范书需方：荣成市昊阳热电有限公司设计方: 山东省鑫峰工程设计有限公司2016年06月目录一、技术规范--------------------------------------------------------------------- 1二、供货范围---------------------------------------------------------------------- 6三、技术资料和交付进度 ------------------------------------------------------------ 8四、监造（检查）和性能验收试验----------------------------------------------------- 9五、技术服务和设计联络 ----------------------------------------------------------- 10一、技术规范1、总则1.1 本协议书用于荣成市石岛热电联产项目煤水处理系统设备的功能设计、结构、性能、制造、安装、试验等方面的技术要求及验收标准。

1.2 本协议书提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合国家规范及技术条件书有关条款的优质产品。

1.3 根据投标单位的投标文件，对本设备技术规范中的所有技术规范和技术标准均应做到完全的承诺，故需方将以此技术协议为依据对供方的产品进行验收。

1.4 为确保供货完整和满足用户安装、使用的安全可靠性需要，供方有责任对本协议书技术条款提出补充。

1.5 在合同签订之后，需方有权提出因规程、规范和规定发生变化而产生的一些补充要求。

1.6 本协议书作为订货合同的附件，与合同正文具有同等法律效力。

2、技术规范供方所提供的设备及工艺流程必须是技术上先进、经济上合理，成熟可靠的产品，并且具有较高的灵活性，能满足设计工况与事故状态运行要求。

生活污水、矿井污水全面自动化改造技术规格书一、总则1.1 本规格书仅适用于*******生活污水、矿井污水全面自动化改造工程，它提出了自动化设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。

1.2 本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合有关工业标准、国家标准和本规格书的优质产品及其相应服务，同时符合国家有关设备制造等强制性标准。

1.3 如果投标方没有以书面形式对本规格书的条文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。

1.4 本规格书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。

1.6 投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。

1.7 本技术规格书未尽事宜，由投标方、招标方双方协商确定。

二、工程条件2.1自然条件****地区属于暖温带季风气候，四季分明。

气象条件：年平均温度： 13.3℃一14.1℃年平均相对湿度： 75.2%年平均气压： 101.52kPa最热月平均气温： 19.6℃极端最高温度： 43.1℃最冷月平均气温： -4.7℃极端最低温度： -13.2℃常年主导风向：夏季多偏南风，冬季多偏北风最大风速 27m/s年平均风速 3.1m/s地震烈度 7度2.2 工程概况***生活污水处理站，2010年进行改造，日处理水量由800T增加到 3000T，在工艺操作方面采用PLC全自动可编程序控制系统使系统具备自动、手动控制，泵与风机通过设定可自行启停与切换。

现在整个工艺过程具备了在现场的集中控制及污水处理的自动化操作。

目前，缺乏调节水池排水泵的自控、自动加药装置、地面水源井的控制及生活水的信号传输至调度室的集控，需进行改造，从而满足自动化控制和无人值守时的条件。
