第1页共7页 施工图设计交底与图纸会审制度范文

1总则

l为了使建设单位、监理部、施工单位了解工程设计特点和设计意图，掌握工程关键部位的质量要求，工程开工前，设计单位应对自己提交的施工图纸，进行系统的技术交底。

l为了减少施工图纸的差错，将图纸中的问题消除在施工之前，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。

2纪要

主持人负责写出会议纪要，并经各方签字，经各方签字后的纪要，被视为设计文件的一部分。或设计单位另出补充，替代设计图纸技术文件。经过会审，对设计没有提出任何问题的工程项目，也应写出纪要，以示对该部分设计的认可。

3设计图纸交底和会审的重点内容

l设计图纸是否经过设计单位各级人员正式签署。

l设计图纸与说明书是否齐全，图纸内容、表达深度是否满足施工需要，图中所列种类标准图册是否已经具备。

l设计图纸是否有错误。

l施工图与设备，特殊材料的技术要求是否一致，主要材料来源有无保证，能否代换，新技术、新材料的应用是否落实。

l各专业之间，平立剖面之间，是否有矛盾，预埋件、预留孔洞是否协调，各类管沟、支架等专业间是否协调、统一。

l施工图的几何尺寸、平面位置、标高等是否与总平面一致。 第2页共7页 l设计是否满足生产和检修要求，新老厂系统衔接是否吻合，施工过渡是否可行。

l设计是否满足安消防、环保的要求。

施工图设计交底与图纸会审制度范文（2）

一、总则

本制度的目的是规范施工图设计交底与图纸会审工作，确保施工图设计的质量和进度，提高施工图设计的有效性和可行性。

二、适用范围

本制度适用于所有施工图设计交底与图纸会审工作的相关人员。

三、定义

1.施工图设计交底：指设计人员将施工图纸内容、主要设计思路和技术要求等方面向相关人员进行明确说明、讲解和答疑的过程。

2.图纸会审：指设计人员与相关专业、各工种施工人员就设计图纸进行详细的讨论、确认和审查，保证设计方案的合理性和可行性。

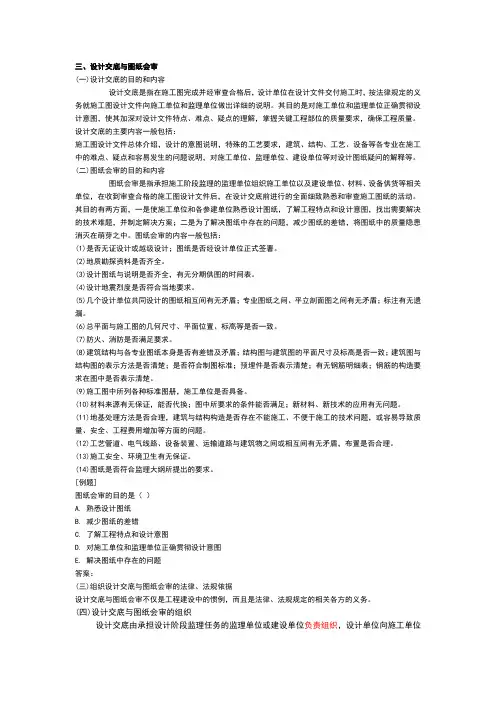

三、设计交底与图纸会审

(一)设计交底的目的和内容

设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。

设计交底的主要内容一般包括：

施工图设计文件总体介绍，设计的意图说明，特殊的工艺要求，建筑、结构、工艺、设备等各专业在施工中的难点、疑点和容易发生的问题说明，对施工单位、监理单位、建设单位等对设计图纸疑问的解释等。

(二)图纸会审的目的和内容

图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。

其目的有两方面，一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。图纸会审的内容一般包括：

(1)是否无证设计或越级设计；图纸是否经设计单位正式签署。

(2)地质勘探资料是否齐全。

(3)设计图纸与说明是否齐全，有无分期供图的时间表。

(4)设计地震烈度是否符合当地要求。

(5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

(7)防火、消防是否满足要求。

(8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。

(9)施工图中所列各种标准图册，施工单位是否具备。

施工图纸会审、设计技术交底会议纪要

会议时间：＿____年_____月_____日

会议地点：＿____会议室

参会单位及人员：

建设单位：＿____、＿____

设计单位：＿____、＿____

监理单位：＿____、＿____

施工单位：＿____、＿____

会议主持：＿____

会议主题：施工图纸会审及设计技术交底

会议内容：

一、设计单位进行设计技术交底

首先，设计单位的代表对本次工程项目的设计意图、设计要点、施工中应注意的事项等进行了详细的阐述。

1、 建筑部分

对建筑物的总体布局、功能分区、外立面造型等方面进行了说明，强调了建筑风格与周边环境的协调性。 介绍了建筑材料的选用原则，包括墙体材料、屋面材料、门窗材料等，要求施工单位严格按照设计要求采购和使用。

对建筑的防火、防水、保温等方面的设计要求进行了重点强调，确保建筑物的安全性和舒适性。

2、 结构部分

详细说明了结构体系的选型、基础形式、梁柱布置等，解释了结构设计的计算依据和主要参数。

强调了施工过程中对结构构件的保护措施，特别是在混凝土浇筑、钢筋绑扎等环节，要确保结构的质量和安全性。

对施工中可能遇到的特殊情况，如地质条件变化等，提出了相应的处理建议。

3、 给排水部分

介绍了给排水系统的设计方案，包括生活给水、排水、消防给水等系统的布置和管径选型。

强调了管道的敷设方式、坡度要求、防水处理等细节，确保给排水系统的正常运行。

对卫生器具的选型和安装要求进行了说明，要求施工单位按照标准图集进行施工。

4、 电气部分 阐述了电气系统的设计思路，包括供配电系统、照明系统、弱电系统等的设计方案。

对电气设备的选型、安装位置、线路敷设等提出了具体要求，强调了电气安全和防雷接地的重要性。

提供了电气系统的控制原理图和接线图，方便施工单位进行施工和调试。

二、施工单位提出图纸疑问及建议

在设计单位交底结束后，施工单位的技术负责人结合现场施工条件和以往的施工经验，对施工图纸中存在的疑问和不足之处提出了以下问题和建议：

融侨半岛.融侨城一期B3区1#楼-4#楼

图纸会审交底纪要

一、时间：2010年2月1日下午

二、地点：建设单位项目部会议室

三、参加单位

建设单位：融侨长江（重庆）房地产有限公司

设计单位：中国.机械工业第三设计研究院

监理单位：重庆林鸥监理咨询有限责任公司

施工单位：福建卓越建设工程开发有限公司

四、会审交底内容

一）、设计院直接交底1#楼-4#楼通用部分:

1.B户型有转角的地方楼板加厚为120MM,配筋不变.

2.屋在有抬柱子地方的楼板厚度改为180MM,配筋不弯.

3.在做6M标高的雨蓬板,应结合建施图施工,如果有装饰性的吊梁,应预留预埋好钢筋.

4.大样对应建筑的编号有一个有问题,做大样时一定要结合建筑图施工(对应相应位置).

5.04G-20梁图中WKL9的顶标高应该为-0.3米,否则次梁搭不上去.

6.室外重力式挡墙的基础承载力应满足图籍中的要求,若在土质地基上,其压实系数不应小于0.94.

7.挑板上做栏杆或者栏板的地方按安装需要预留预埋.挑板上的弯折钢筋可以分段施工,见附图1

8.商业门面的女儿墙在转角处及每隔2米应设构造柱.

9. 6.0米标高以下部分,若平面为架空层位置,则取消该位置的飘窗及空调位.

10.客厅处板中管线较多,且根据质检方面的要求,所有客厅板配筋改为双层双向,具体做法由设计院出图.

11.剪力墙竖向钢筋搭接长度为≥0.3米.

12.基础梁锚入孔桩时,当遇孔桩是圆桩时,基梁钢筋伸到孔桩过中且至桩外边纵筋内侧止.

13.基础梁处剪力墙柱插筋,应从梁面往下插入且锚固应满足设计要求.

二)、图纸会审时提出的1#楼-4#楼通用部分：

1是否把Ф6钢筋全部改为Ф6.5钢筋?

答:B3 项目图纸中出现的Ф6钢筋全部改为Ф6.5钢筋.

2.是否取消各幢号的外墙造形,或改为其它成品做法?
