电力变压器交接试验项目
电力变压器：
电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）通过铁芯导磁作用变成频率相同的另一种或几种数值不同的电压（电流）的电气设备，电力变压器通常用kVA或MVA来表示容量的大小，根据结构可以分为干式电力变压器、油浸式电力变压器、三相变压器等，变压器交接试验是在投运前按照国家相关技术标准进行预防性检验，其中，交接试验包括以下项目：
变压器交接试验项目：
1、绝缘油试验或SF6气体试验;
2、测量绕组连同套管的直流电阻;
3、检查所有分接的电压比;
4、检查变压器的二相接线组别和单相变压器引出线的极性;
5、测量铁心及夹件的绝缘电阻;
6、非纯瓷套管的试验;
7、有载调压切换装置的检查和试验;
8、测量绕组连同套管的绝缘电阻、吸收比或极化指数;
9、测量绕组连同套管的介质损耗因数(tanO')与电容量;
10、变压器绕组变形试验;
11、绕组连同套管的交流耐压试验;
12、绕组连同套管的长时感应耐压试验带局部放电测量;
13、额定电压下的冲击合闸试验;
14、检查相位;
15、测量噪音。
变压器试验项目应符合下列规定:
1 容量为1600kVA及以下油浸式电力变压器，可按第1、2、3、4、5、6，7，8、11、13和14条进行交接试验;
/products_list.html
2 干式变压器可按本标准第2、3、4、5、7、8、11、13和14条进行试验;
3 变流、整流变压器可按本标准2、3、4、5、6、7、8、11、13和14条进行试验;
4 电炉变压器可按本标准第1、2、3、4、5、6、7、8、11、13和14条进行试验;
5 接地变压器、曲折变压器可按本标准第2、3、4、5、8、11和13条进行试验，对于油浸式变压器还应按本标准第1条和第9条进行交接试验;
6 穿心式电流互感器、电容型套管应分别按互感器和套管的试验项目进行试验;
.

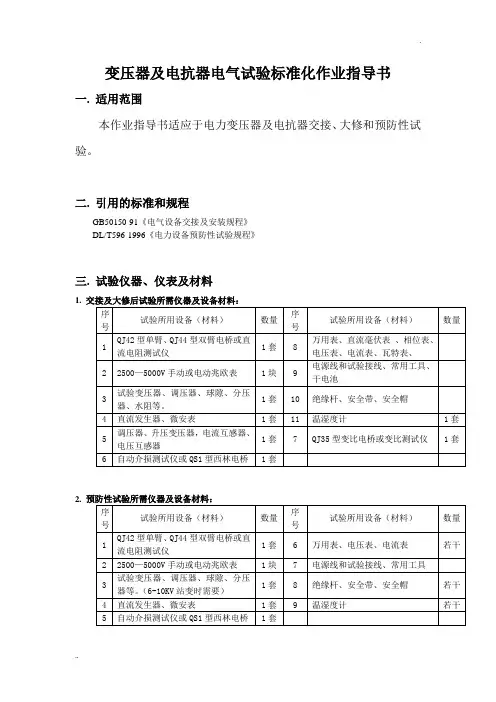

.. 变压器及电抗器电气试验标准化作业指导书
一. 适用范围
本作业指导书适应于电力变压器及电抗器交接、大修和预防性试验。
二. 引用的标准和规程
GB50150-91《电气设备交接及安装规程》
DL/T596-1996《电力设备预防性试验规程》
三. 试验仪器、仪表及材料
1.
交接及大修后试验所需仪器及设备材料：
序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量
1 QJ42型单臂、QJ44型双臂电桥或直流电阻测试仪 1套 8 万用表、直流毫伏表 、相位表、电压表、电流表、瓦特表、
2 2500—5000V手动或电动兆欧表 1块 9 电源线和试验接线、常用工具、干电池
3 试验变压器、调压器、球隙、分压器、水阻等。 1套 10 绝缘杆、安全带、安全帽
4 直流发生器、微安表 1套 11 温湿度计 1套
5 调压器、升压变压器，电流互感器、电压互感器 1套 7 QJ35型变比电桥或变比测试仪 1套
6 自动介损测试仪或QS1型西林电桥 1套
2. 预防性试验所需仪器及设备材料：
序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量
1 QJ42型单臂、QJ44型双臂电桥或直流电阻测试仪 1套 6 万用表、电压表、电流表 若干
2 2500—5000V手动或电动兆欧表 1块 7 电源线和试验接线、常用工具
3 试验变压器、调压器、球隙、分压器等。（6-10KV站变时需要） 1套 8 绝缘杆、安全带、安全帽 若干
4 直流发生器、微安表 1套 9 温湿度计 若干
5 自动介损测试仪或QS1型西林电桥 1套 .
.. 四. 安全工作的一般要求
1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督
五. 试验项目
1. 变压器绕组直流电阻的测量
1.1 试验目的
为规范本公司的成品试验，特别定本标准。 本标准主要根据下述标准制定：
GB 1094。1—1996 电力变压器 第1部分 总则
GB 1094.2-1996 电力变压器 第2部分 温升
GB 1094。3—2003 变压器 第3部分 绝缘水平和绝缘试验
GB 1094.5—2008 变压器 第5部分 承受短路的能力
GB 1094.11—2007 电力变压器 第11部分 干式变压器
GB/T 6451-2008 三相油浸式电力变压器技术参数和要求
GB/T 10228—1997 干式电力变压器技术参数和要求
JB/T 3837-1996 变压器类产品型号编制方法
GB 7595—87 运行中变压器油质量标准
JB/T 10088—2004 6kV—500kV级电力变压器声级
3、 试验程序和判定标准。
⒊⒈ 绕组直流电阻的测量(油变器身进炉烘干前也要测试该项目）：
对于配电变压器，绕组直流电压电阻不平衡率：相为不大于4％，线为不大于2%；对于电力变压器，绕组直流电阻不平衡率：相（有中性点引出时）为不大于2%，线（无中性点引出时）为不大于1%。
注 1：绕组直流电阻不平衡率应以三相实测最大值减最小值作分子，三相实测平均值作分母计算。 注 2:对所有引出的相应端子间的电阻值均应进行测量比较。
⒊⒉ 空载电压比测量和联结组标号的检定(油变可在器身进炉烘干前测试）： 每个分接都应进行电压比测量,各分接电压比的允许测量误差为:实际短路阻抗的±1/10，但不超过±0.5％。
在测量电压比时,同时应检定三相变压器的联结组标号是否正确及单相变压器的极性. ⒊⒊ 绝缘电阻的测量
测量变压器的绝缘电阻通常利用2500V或5000V的兆欧表,测量时:应以约每分钟120转的速度摇动兆欧表1分钟，此时读取的数值即为绝缘电阻值。
对双绕组变压器 测量绝缘电阻的部位有：
a、高压绕组(接火线）对低压绕组和地；其绝缘电阻值应不小于1000（MΩ）
.
.. 变压器及电抗器电气试验标准化作业指导书
一. 适用范围
本作业指导书适应于电力变压器及电抗器交接、大修和预防性试验。
二. 引用的标准和规程
GB50150-91《电气设备交接及安装规程》
DL/T596-1996《电力设备预防性试验规程》
三. 试验仪器、仪表及材料
1.
交接及大修后试验所需仪器及设备材料：
序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量
1 QJ42型单臂、QJ44型双臂电桥或直流电阻测试仪 1套 8 万用表、直流毫伏表 、相位表、电压表、电流表、瓦特表、
2 2500—5000V手动或电动兆欧表 1块 9 电源线和试验接线、常用工具、干电池
3 试验变压器、调压器、球隙、分压器、水阻等。 1套 10 绝缘杆、安全带、安全帽
4 直流发生器、微安表 1套 11 温湿度计 1套
5 调压器、升压变压器，电流互感器、电压互感器 1套 7 QJ35型变比电桥或变比测试仪 1套
6 自动介损测试仪或QS1型西林电桥 1套
2. 预防性试验所需仪器及设备材料：
序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量
1 QJ42型单臂、QJ44型双臂电桥或直流电阻测试仪 1套 6 万用表、电压表、电流表 若干
2 2500—5000V手动或电动兆欧表 1块 7 电源线和试验接线、常用工具
3 试验变压器、调压器、球隙、分压器等。（6-10KV站变时需要） 1套 8 绝缘杆、安全带、安全帽 若干
4 直流发生器、微安表 1套 9 温湿度计 若干
5 自动介损测试仪或QS1型西林电桥 1套 .
.. 四. 安全工作的一般要求
1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督
五. 试验项目
1. 变压器绕组直流电阻的测量
1.1 试验目的
