1元计算书_59_盘扣式梁底模板支架(梁板共用立杆)计算书6

盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-20102、《建筑地基基础设计规范》GB50007—20113、《建筑结构荷载规范》GB50009—20124、《钢结构设计规范》GB50017—2003一、脚手架参数二、荷载设计稳定性）风荷载体型系数μs1。

02搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算横向横杆钢管类型A-SG-1500 横向横杆自重G khg(kN）0。

05单跨间横杆根数n jg 2 间横杆钢管类型B—SG-1500 间横杆自重G kjg(kN）0。

043 纵向横杆钢管类型B—SG-1500横向横杆抗弯强度设计值(f）（N/mm2205纵向横杆自重G kzg（kN）0.043）横向横杆截面惯性矩I（mm4) 92800 横向横杆弹性模量E（N/mm2）206000横向横杆截面抵抗矩W(mm3）3860承载力使用极限状态q=1.2×（G khg/l b+G kjb×l a/（n jg+1））+1.4×Q kzj × l a /( n jg +1)=1.2×(0。

050/0.9+0.35×1。

8/(2+1）)+1。

4×2。

0×1。

8/(2+1）=1.999kN/m 正常使用极限状态q＇=(G khg/l b+G kjb×l a/（n jg+1) )+Q kzj × l a /( n jg +1)=（0。

050/0.9+0.35×1。

8/(2+1））+2。

0×1。

8/(2+1）=1。

466kN/m 计算简图如下1、抗弯验算M max=ql b2/8=1。

999×0。

92/8=0.202kN·mσ=M max/W=0。

202×106/3860=52。

43N/mm2≤[f］=205N/mm2满足要求。

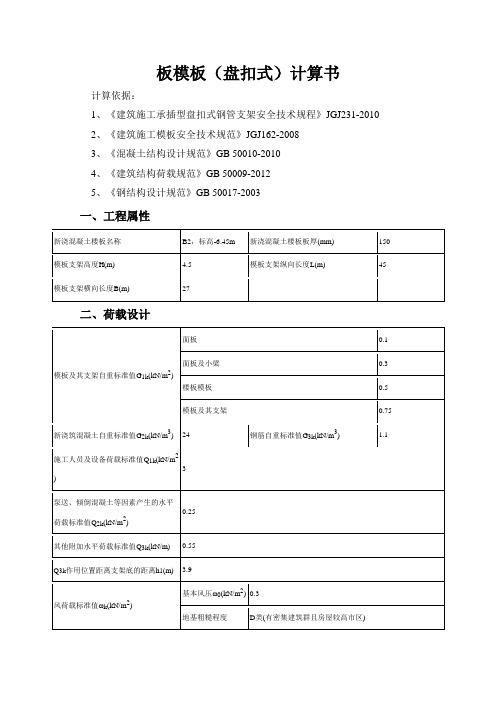

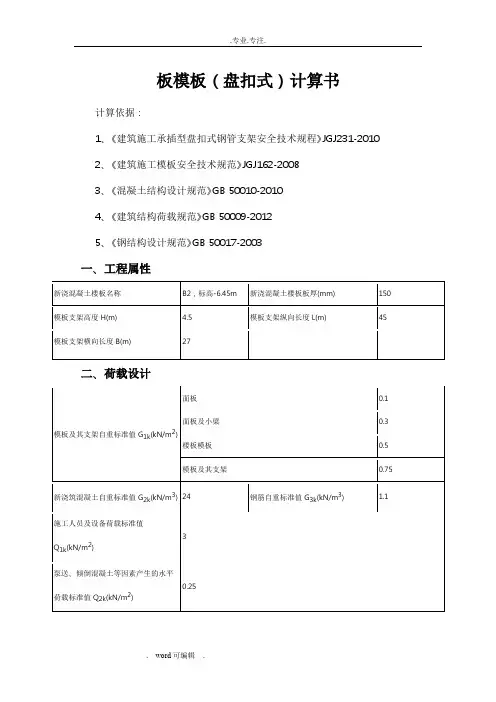

板模板（盘扣式）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：模板设计平面图纵向剖面图横向剖面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 12面板抗弯强度设计值[f](N/mm2) 16.83 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 9350 面板计算方式三等跨连续梁按三等跨连续梁，取1m单位宽度计算。

W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000m m4承载能力极限状态q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.1)×0.15)+1.4×3]×1=8.838kN/mq1静=[γG(G1k +(G2k+G3k)h)b] = [1.2×(0.1+(24+1.1)×0.15)×1]=4.638kN/mq1活=(γQ×Q1k)×b=(1.4×3)×1=4.2kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.1+(24+1.1)×0.15)+1×3)×1＝6.865kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×4.638×0.32+0.117×4.2×0.32＝0.086kN·mσ＝M max/W＝0.086×106/24000＝3.582N/mm2≤[f]＝16.83N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×6.865×3004/(100×9350×144000)=0.28mmνmax=0.28mm≤min{300/150，10}=2mm满足要求！五、小梁验算小梁类型矩形木楞小梁截面类型(mm) 40×80小梁抗弯强度设计值[f](N/mm2) 12.87 小梁抗剪强度设计值[τ](N/mm2) 1.39小梁截面抵抗矩W(cm3) 42.67 小梁弹性模量E(N/mm2) 8415小梁截面惯性矩I(cm4) 170.67 小梁计算方式二等跨连续梁q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.3+(24+1.1)×0.15)+1.4×3]×0.3＝2.723kN/m 因此，q1静＝1.2×(G1k+(G2k+G3k)×h)×b=1.2×(0.3+(24+1.1)×0.15)×0.3＝1.463kN/mq1活＝1.4×Q1k×b=1.4×3×0.3＝1.26kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×1.463×1.22+0.125×1.26×1.22＝0.49kN·m M2＝q1L12/2=2.723×0.12/2＝0.014kN·mM max＝max[M1，M2]＝max[0.49，0.014]＝0.49kN·mσ=M max/W=0.49×106/42670=11.488N/mm2≤[f]=12.87N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.463×1.2+0.625×1.26×1.2＝2.043kNV2＝q1L1＝2.723×0.1＝0.272kNV max＝max[V1，V2]＝max[2.043，0.272]＝2.043kNτmax=3V max/(2bh0)=3×2.043×1000/(2×40×80)＝0.957N/mm2≤[τ]=1.39N/mm2 满足要求！3、挠度验算q＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.3+(24+1.1)×0.15)+1×3)×0.3＝2.119kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×2.119×12004/(100×8415×170.67×104)＝1. 594mm≤[ν]＝min(L/150,10)＝min(1200/150,10)＝8mm;悬臂端νmax＝ql14/(8EI)=2.119×1004/(8×8415×170.67×104)＝0.002mm≤[ν]＝min(2×l/150,10)＝min(2×100/150,10)＝1.333mm1满足要求！六、主梁验算1、小梁最大支座反力计算q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×0.3＝2.795kN/m q1静＝1.2×(G1k +(G2k+G3k)×h)×b＝1.2×(0.5+(24+1.1)×0.15)×0.3＝1.535kN/m q1活＝1.4×Q1k×b ＝1.4×3×0.3＝1.26kN/mq2＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.5+(24+1.1)×0.15)+1×3)×0.3＝2.179kN/m 承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×2.795×1.2＝4.193kN按悬臂梁，R1＝2.795×0.1＝0.28kNR＝max[R max，R1]＝4.193kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.179×1.2＝3.269kN按悬臂梁，R'1＝q2l1=2.179×0.1＝0.218kNR＝max[R'max，R'1]＝3.269kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=1.95×106/10330=188.746N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=V max/(8I zδ)[bh02-(b-δ)h2]=9.487×1000×[40×602-(40-8)×522]/(8×309900×8)＝27. 49N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=1.911mm≤[ν]=min{1200/150，10}=8mm悬挑段νmax＝0.668mm≤[ν]=min(2×150/150,10)=2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=11.478kN，R2=17.873kN，R3=17.873kN，R4=11.478kN七、可调托座验算荷载传递至立柱方式可调托座可调托座承载力容许值[N](kN) 30 按上节计算可知，可调托座受力N＝17.873kN≤[N]＝30kN满足要求！八、立柱验算钢管截面类型(mm) Ф48×3.2钢管计算截面类型(mm) Ф48×3.2钢材等级Q235 立柱截面面积A(mm2) 424立柱截面回转半径i(mm) 15.9 立柱截面抵抗矩W(cm3) 4.49抗压强度设计值[f](N/mm2) 205 支架自重标准值q(kN/m) 0.15支架立柱计算长度修正系数η 1.2 悬臂端计算长度折减系数k 0.71、长细比验算l01=hˊ+2ka=1000+2×0.7×450=1630mml0=ηh=1.2×1800=2160mmλ=max[l01，l0]/i=2160/15.9=135.849≤[λ]=150满足要求！2、立柱稳定性验算根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010公式5.3.1-2：小梁验算q1＝[1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×0.3 = 2.669kN/m同上四～六步计算过程，可得：R1＝10.961kN，R2＝17.067kN，R3＝17.067kN，R4＝10.961kN顶部立柱段：λ1=l01/i=1630.000/15.9=102.516查表得，φ＝0.573不考虑风荷载:N1=Max[R1，R2，R3，R4]=Max[10.961，17.067，17.067，10.961]=17.098kN f＝ N1/(ΦA)＝17098/(0.573×424)＝70.376N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载:M w＝γQφcωk×l a×h2/10＝1.4×0.9×0.076×1.2×1.82/10＝0.037kN·mN1w=Max[R1,R2,R3,R4]+M w/l b=Max[10.961,17.067,17.067,10.961]+0.037/1.2=17.098kN f＝ N1w/(φA)+M w/W＝17098/(0.573×424)+0.037×106/4730＝78.198N/mm2≤[f]＝205N/mm2 满足要求！非顶部立柱段：λ=l0/i=2160.000/15.9=135.849查表得，φ1=0.371不考虑风荷载:N=Max[R1,R2,R3,R4]+γG×q×H=Max[10.961,17.067,17.067,10.961]+1.2×0.15×4.5=17. 877kNf=N/(φ1A)＝17.877×103/(0.371×424)=113.646N/mm2≤[σ]=205N/mm2满足要求！考虑风荷载:M w＝γQφcωk×l a×h2/10＝1.4×0.9×0.076×1.2×1.82/10＝0.037kN·mN w=Max[R1,R2,R3,R4]+γG×q×H+M w/l b=Max[10.961,17.067,17.067,10.961]+1.2×0.15×4 .5+0.037/1.2=17.908kNf=N w/(φ1A)+M w/W＝17.908×103/(0.371×424)+0.037×106/4490=121.665N/mm2≤[σ] =205N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3 H/B=4.5/27=0.167≤3满足要求！十、抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=ψc×γQ(ωk L1Hh2+Q3k L1h1)=1×1.4×(0.076×45×4.5×3.9+0.55×45×3.9)=219.164kN ·mM R=γG(G1k+0.15H/(l a l b))L1B12/2=0.9×(0.5+0.15×4.5/(1.2×1.2))×45×272/2=14300.93k N·mM T=219.164kN·m≤M R=14300.93kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=ψc×γQ(Q2k L1H+Q3k L1h1)=1×1.4×(0.25×45×4.5+0.55×45×3.9)=206.01kN·mM R=γG[(G2k+G3k)×h0+(G1k+0.15H/(l a l b))]L1B12/2=0.9×[(24+1.1)×0.15+(0.5+0.15×4.5 /(1.2×1.2))]×45×272/2=69880.801kN·mM T=206.01kN·m≤M R=69880.801kN·m满足要求！梁模板（盘扣式，梁板立柱共用）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 10000取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250m m4q1＝[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.5)×1.35)+1.4×3]×1＝45.6 3kN/mq1静＝1.2×[G1k+(G2k+G3k)×h]×b＝1.2×[0.1+(24+1.5)×1.35]×1＝41.43kN/mq1活＝1.4×Q1k×b＝1.4×3×1＝4.2kN/mq2＝[1×G1k+1×(G2k+G3k)×h+1×Q1k]×b＝[1×0.1+1×(24+1.5)×1.35+1×3]×1＝37.525k N/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×41.43×0.152+0.121×4.2×0.152＝0.111kN·m σ＝M max/W＝0.111×106/37500＝2.965N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×37.525×1504/(100×10000×281250)＝0.043mm≤[ν]＝min[L/150，10]＝min[150/150，10]＝1mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×41.43×0.15+0.446×4.2×0.15＝2.723kN R2=R4=1.143q1静L+1.223q1活L=1.143×41.43×0.15+1.223×4.2×0.15＝7.874kN R3=0.928q1静L+1.142q1活L=0.928×41.43×0.15+1.142×4.2×0.15＝6.487kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×37.525×0.15＝2.212kNR2'=R4'=1.143q2L=1.143×37.525×0.15＝6.434kNR3'=0.928q2L=0.928×37.525×0.15＝5.223kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=2.723/1＝2.723kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b =Max[7.874,6.487,7.874]/1= 7.874kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=2.723/1＝2.723kN/m小梁自重：q2＝1.2×(0.3-0.1)×0.6/4 =0.036kN/m梁左侧模板传递给左边小梁荷载q3左＝1.2×0.5×(1.35-0.15)=0.72kN/m梁右侧模板传递给右边小梁荷载q3右＝1.2×0.5×(1.35-0.15)=0.72kN/m梁左侧楼板传递给左边小梁荷载q4左＝[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×(0.5-0.6/ 2)/2×1=0.932kN/m梁右侧楼板传递给右边小梁荷载q4右＝[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×((1-0.5)-0.6/2)/2×1=0.932kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =2.723+0.036+0.72+0.932=4.411kN/m 中间小梁荷载q中= q1中+ q2=7.874+0.036=7.91kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =2.723+0.036+0.72+0.932=4.411kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[4.411,7.91,4.411]=7.91kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.212/1＝2.212kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b =Max[6.434,5.223,6.434]/1= 6.434kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=2.212/1＝2.212kN/m小梁自重：q2'＝1×(0.3-0.1)×0.6/4 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.35-0.15)=0.6kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.35-0.15)=0.6kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.15)+1×3]×(0.5-0.6/2)/2×1=0.727kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.15)+1×3]×((1-0.5)-0.6/ 2)/2×1=0.727kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左' =2.212+0.03+0.6+0.727=3.569kN/m 中间小梁荷载q中'= q1中'+ q2'=6.434+0.03=6.464kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.212+0.03+0.6+0.727=3.569kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[3.569,6.464,3.569]=6.464kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×7.91×0.92，0.5×7.91×0.22]＝0.801kN·mσ=M max/W=0.801×106/64000=12.514N/mm2≤[f]=15.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×7.91×0.9，7.91×0.2]＝4.449kNτmax=3V max/(2bh0)=3×4.449×1000/(2×60×80)＝1.39N/mm2≤[τ]=1.78N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×6.464×9004/(100×9350×256×104)＝0.923mm≤[ν]＝min[l1/150，10]=min[900/150，10]＝6mmν2＝q'l24/(8EI)＝6.464×2004/(8×9350×256×104)＝0.054mm≤[ν]＝min[2l2/150，10]= min[400/150，10]＝2.667mm满足要求！4、支座反力计算承载能力极限状态R max=[1.25qL1,0.375qL1+qL2]=max[1.25×7.91×0.9,0.375×7.91×0.9+7.91×0.2]=8.899 kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=4.962kN,R2=8.899kN,R3=7.338kN,R4=8.899kN,R5=4.962kN正常使用极限状态R max'=[1.25q'L1,0.375q'L1+q'L2]=max[1.25×6.464×0.9,0.375×6.464×0.9+6.464×0.2]=7.272kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=4.015kN,R2'=7.272kN,R3'=5.91kN,R4' =7.272kN,R5'=4.015kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×3.5主梁计算截面类型(mm) Ф48×3主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.49主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.78可调托座内主梁根数 2 受力不均匀系数0.6主梁自重忽略不计，主梁2根合并，其受力不均匀系数=0.6,则单根主梁所受集中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.727×106/4490=161.825N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝6.381kNτmax=2V max/A=2×6.381×1000/424＝30.1N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.26mm≤[ν]＝min[L/150，10]=min[500/150，10]＝3.333mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=1.935kN，R2=17.165kN，R3=1.935kN立柱所受主梁支座反力依次为P1=1.935/0.6=3.225kN，P2=17.165/0.6=28.609kN，P3=1.935/0.6=3.225kN七、可调托座验算荷载传递至立柱方式可调托座可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 0.851、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R3]＝max[1.935,1.935]＝1.935kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2]＝28.609kN≤[N]＝30kN满足要求！八、立柱验算钢管截面类型(mm) Ф48×3.2钢管计算截面类型(mm) Ф48×31、长细比验算h max=max(ηh,h'+2ka)=max(1.2×1500,1000+2×0.7×500)=1800mmλ=h max/i=1800/15.9=113.208≤[λ]=150长细比满足要求！查表得，φ＝0.3862、风荷载计算M w＝φc×1.4×ωk×l a×h2/10＝0.9×1.4×0.031×0.9×1.52/10＝0.008kN·m根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010公式5.3.1-2：1)面板验算q1＝[1.2×(0.1+(24+1.5)×1.35)+1.4×0.9×3]×1＝45.21kN/m2)小梁验算q1＝max{2.695+1.2×[(0.3-0.1)×0.6/4+0.5×(1.35-0.15)]+[1.2×(0.5+(24+1.1)×0.15)+1. 4×0.9×3]×max[0.5-0.6/2，(1-0.5)-0.6/2]/2×1，7.797+1.2×(0.3-0.1)×0.6/4}=7.833kN /m同上四～六计算过程，可得：P1＝3.18kN，P2＝28.286kN，P3＝3.18kN立柱最大受力N w＝max[P1+N边1，P2，P3+N边2]+1.2×0.15×(3.9-1.35)+M w/l b＝max[ 3.18+[1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×(0.9+0.5-0.6/2)/2×0.9，28.286，3.18+[ 1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×(0.9+1-0.5-0.6/2)/2×0.9]+0.459+0.008/1＝28. 753kNf＝N/(φA)+M w/W＝28753.141/(0.386×424)+0.008×106/4490＝177.466N/mm2≤[f]＝300N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3 H/B=3.9/30=0.13≤3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算F1=N=28.753kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.829N/mm2，η=1，h0=h-20=130mm，u m =2[(a+h0)+(b+h0)]=1320mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.829+0.25×0)×1×1320×130/1000=99.579kN≥F1=28.753kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=8.294N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln=ab=40000 mm2F=1.35βcβl f c A ln=1.35×1×3×8.294×40000/1000=1343.628kN≥F1=28.753kN满足要求！墙模板（木模板）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.5]＝min[29.87，108]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9 max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42 .285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板布置小梁布置方式竖直左部模板悬臂长(mm) 125小梁间距(mm) 200 小梁一端悬臂长(mm) 250主梁间距(mm) 500 主梁一端悬臂长(mm) 200对拉螺栓横向间距(mm) 500 对拉螺栓竖向间距(mm) 500模板设计立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 12面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2) 10000墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.5m，W＝bh2/6＝500×122/ 6＝12000mm3，I＝bh3/12＝500×123/12＝72000mm41、强度验算q＝bS承＝0.5×38.056＝19.028kN/m面板弯矩图(kN·m)M max＝0.095kN·mσ＝M max/W＝0.095×106/12000＝7.928N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算q＝bS正＝0.5×29.87=14.935kN/m面板变形图(mm)ν＝0.43mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算小梁材质及类型矩形木楞小梁截面类型(mm) 40×80 小梁抗弯强度设计值[f](N/mm2) 16.2 小梁弹性模量E(N/mm2) 9000 小梁截面抵抗矩W(cm3) 42.67 小梁截面惯性矩I(cm4) 170.671、强度验算q＝bS承＝0.275×38.056＝10.465kN/m小梁弯矩图(kN·m)小梁剪力图(kN)M max＝0.327kN·mσ＝M max/W＝0.327×106/42670＝7.664N/mm2≤[f]＝16.2N/mm2满足要求！2、挠度验算q＝bS正＝0.275×29.87=8.214kN/m小梁变形图(mm)ν＝0.462mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！3、支座反力计算R1=4.507kN，R2=...R37=4.007kN，R38=5.509kN六、主梁验算主梁材质及类型双钢管主梁截面类型(mm) Ф48×3主梁计算截面类型(mm) Ф48×3主梁抗弯强度设计值[f](N/mm2) 205 主梁弹性模量E(N/mm2) 206000 主梁截面抵抗矩W(cm3) 4.49 主梁截面惯性矩I(cm4) 10.781、强度验算主梁弯矩图(kN·m)M max＝0.611kN·mσ＝M max/W＝0.611×106/4490＝136.083N/mm2≤[f]＝205N/mm2 满足要求！2、挠度验算主梁变形图(mm)ν＝0.369mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！七、对拉螺栓验算对拉螺栓横向验算间距m＝max[500，500/2+200]＝500mm 对拉螺栓竖向验算间距n＝max[500，500/2+250]＝500mm N＝0.95mnS承＝0.95×0.5×0.5×38.056＝9.038kN≤N t b＝17.8kN 满足要求！柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.5]＝min[29.87，108]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9 max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42 .285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算面板类型覆面木胶合板面板厚度(mm) 12 面板抗弯强度设计值[f](N/mm2) 14.742 面板弹性模量E(N/mm2) 8925 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 700模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.7×29.87＝25.404kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.7×2＝1.235kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×25.404×0.152-0.121×1.235×0.152＝-0.065kN·m σ＝M max/W＝0.065×106/(1/6×700×122)＝3.841N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.7×29.87＝20.909kN/mν＝0.632ql4/(100EI)＝0.632×20.909×1504/(100×8925×(1/12×700×123))＝0.074mm≤[ν]＝l/400＝150/400＝0.375mm满足要求！四、小梁验算小梁类型矩形木楞小梁截面类型(mm) 40×80小梁截面惯性矩I(cm4) 170.67 小梁截面抵抗矩W(cm3) 42.67小梁抗弯强度设计值[f](N/mm2) 13.5 小梁弹性模量E(N/mm2) 9000小梁抗剪强度设计值[τ](N/mm2) 1.35 最低处柱箍离楼面距离(mm) 1801、强度验算小梁上作用线荷载q＝bS承＝0.15×38.056＝5.708 kN/m小梁弯矩图(kN·m)M max＝0.285kN·mσ＝M max/W＝0.285×106/42.67×103＝6.672N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝2.346kNτmax=3V max/(2bh0)=3×2.346×1000/(2×40×80)＝1.1N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.15×29.87＝4.481 kN/m小梁变形图(mm)ν＝0.409mm≤[ν]＝1.5mm满足要求！4、支座反力计算承载能力极限状态R max=4.438正常使用极限状态R max=3.484五、柱箍验算柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Ф48×3柱箍截面惯性矩I(cm4) 10.78 柱箍截面抵抗矩W(cm3) 4.49 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

附件1:现浇梁支架验算10.1结构布置H匝道第3联为等高度单箱单室现浇箱梁，梁高1.5m宽度10.5m，盘扣支架每跨纵向间距0.9m，横向腹板处间距0.6m、底板和翼缘位置处1.2m，标准步距为1.5m；顶、底层步距不大于1m。

主龙骨采用12工字钢，次龙骨为10x10cm 方木，腹板位置下方间距20mm其余位置30mm；翼缘板及外腹板采用10x5cm 方木间距25cm。

盘扣架竖向斜满布设置；水平剪刀撑采用扣件48mmx3mm钢管，从扫地杆起每4个布距布置一道，且顶层加布一道；断缝两侧架体用48mm 扣件钢管连接，隔一连一；应在桥墩位置设置48mmx3mm扣件钢管抱柱与桥墩可靠连接，布设层与水平剪刀撑一致。

10.2荷载取值混凝土容重：26kN/m3支架架体自重：0.15 kN/m模板合计考虑，取2.0kPa施工作业人员、施工设备、零新材料等施工荷载：3.0kPa振捣荷载：2.0kPa10.3风荷载计算查表的深圳市基本风压基本风压：％=4.5 kN/m2地面粗糙度：C类（有密集建筑群市区）模板支架顶部离建筑物地面高度（m）：13.5m风荷载高度变化系数&=0.65风荷载体型系数出=0.158风荷载标准值：%=%也％=0°46kPa10.4荷载组合注：强度及稳定性计算采用基本组合设计值（下文简称设计值）计算；刚度计算采用标准组合设计值（下文简称标准值）计算。

10.5结构验算新浇筑混凝土自重标准值：Q2=1.5X26 =39KPa模板自重标准值：Q1=2 KPa施工作业人员、施工设备、零新材料等施工荷载：Q3=2.0KPa混凝土浇筑振捣荷载:Q4=1.0KPa竖向荷载设计值及标准值：荷载标准值Q k=Q]+Q2+Q3+Q4=44KPa荷载设计值Q d=1.2（Q1+Q2）+1.4（Q3+Q4）=53.4KPa10.6模板验算模板采用15mm竹胶板直接搁置在10x10cm方木上间距30cm。
