直流单臂电桥的使用方法

QJ23型直流单电桥的使用、校验步骤及误差计算(一) QJ23型直流单电桥使用说明1 •面板介绍箱式单臂电桥的形式多样，本实验用QJ23型携带式直流单臂电桥，下图为其面板配置图。

各部分名称如下：⑴检流计，其上有机械调零器；⑵外接表计接线柱；③表计选择开关；⑷比例臂旋钮R1/R2，有七种选择：0.001, 0.01, 0.1，1，10，100，1000；⑸电源选择开关；⑹外接电源接线柱；⑺R3旋钮由四个盘共同构成，分别代表个位，十位, 百位，千位；⑻检流计按钮开关；⑼电源按钮开关；⑽待测电阻R X⑼ ⑻ ⑽2•使用方法(1)调零，检流计零点调节；(2)在仪器底部电池盒中装上3节1号干电池串联，或在外接电源接线柱“B夕卜”上接入4.5伏的直流电源，并将“电源选择”开关拔向相应位置。

(3)连线，将被测电阻R X的两端接到单臂电桥的相应两个接线柱上。

(4)预置，依据(1 )待测电阻R X的估计值，(2) R3的最高位(千位)不能为零，设置R1/R2旋钮和R3旋钮的初始值；(5) _______________________________ 当测量电阻时，应先按“ B ”后按“ G ”按钮，并调节读数盘 R b ,使电流计重新 回到“ 0”位。

断开时应先放“ G ”后放“ B ”按钮。

注意：一般情况下， “B ”按钮应间歇使 用。

此时电桥已处平衡，记录 R I /R 2= , R3= ;而被测电阻R X 为R X = R 1/R 2 X( R 3)欧(6)测灵敏度 S ,调节R 3,使检流计指针左偏(或右偏) 3R3=, z\n =,S(7) 检查数据，整理仪器。

(8) 使用完毕，应把“电源选择”开关拔向“外”位置上。

3■注意事项(1) .不能长时间按下按钮 B ,持续通电易使桥臂电阻升温，影响实验精度; (2) .不能长时间按下按钮 G ,否则可能烧坏检流计。

总之，要间断通电，不能连续通电。

4■数据及结果R XR 1/R 2R 3R 3'Al12345附录一：仪器描述型号 QJ23型直流电阻桥 测量范围 0Q 〜11.110M Q 倍率 量程 分辨力 准确度 X10-3 0-11.110 Q 1m Q 1% X10-2 0-111.10 Q 10m Q 0.5% X10-10-1.1110k Q 100m Q 0.1% X 0-11.110k Q 1 Q 0.1% X 10 0-111.10k Q 10 Q 0.1% X 1020-1.1110M Q100Q0.5%到5个刻度范围，记录 n5-ii.iiOM Q ik Q5%桥路电源 4.5V （3节i.5V i号电池串联）指零仪电源9V （i节6F22型叠层电池）外型尺寸(L)320mrm< (W) 280mr W (H) i70mm重量3kg备注：QJ44型直流双臂电桥，内附晶体管指零仪和能内附工作电源。

单臂电桥的原理和方法
单臂电桥的原理和方法可以从以下几个方面阐述:
一、单臂电桥的工作原理
单臂电桥是一种利用电桥平衡原理来测量电阻的电路装置。

它只有一个电阻测量分路,包括待测电阻Rx和一个可变电阻R。

当桥路电流I经过Rx和R时,如果RX = R,则电桥两臂上的电压降相等,电桥平衡,两台ALM表示U1-U2=0,此时可以测定出Rx的值。

二、单臂电桥的连接方法
1. 电源的正极接到R的一端,负极接到Rx的一端,形成环路。

2. R的另一端接至U1表的正极,Rx的另一端接至U2表的正极。

3. U1表的负极接至U2的负极,然后连接到电源负极,形成测量回路。

4. 调节R,当U1-U2=0时,Rx=R。

三、单臂电桥平衡条件的推导
假设电源电压为E,根据基尔霍夫定律,我们有: I*R = U1, I*Rx = U2
当电桥平衡时,U1=U2
则:I*R = I*Rx
因为此时电流I相同,所以:R = Rx
这就是单臂电桥平衡的理论条件。

四、单臂电桥的使用注意事项
1. 调节R时要缓慢细致,以得到精确平衡。

2. 保证Rx两端连接可靠,避免接触电阻影响。

3. 电源电压要稳定,避免浮动影响平衡点。

4. U表精度越高,测量结果越准确。

总之,单臂电桥利用简单的理论与电路,就可以准确测量未知电阻,是一种非常实用的电桥测量方法。

数字直流单臂电桥安全操作及保养规程
一、安全操作
1.1 环境要求
数字直流单臂电桥需要放置在无尘、无烟、干燥、通风、温度适宜的环境内，不得暴露于阳光直射下，也不得放置在潮湿、易燃、易爆环境下。

1.2 操作前检查
在进行数字直流单臂电桥操作之前，必须对仪器进行全面检查，确保仪器符合以下标准：
•仪表正常工作
•电源线接触良好
•测试坑无任何污物
•标准器件正确、无变形等情况
1.3 操作时的安全注意事项
在数字直流单臂电桥的操作过程中，一定要注意以下事项：•严禁拆卸和改动仪器内部结构；
•严禁操作人员将手伸进测试坑；
•使用标准器件时需注意其额定值和使用寿命，如有疑问应咨询专业人士；
•操作完成后须将电源关闭，且必须等待仪器彻底冷却后再进行移动。

二、保养规程
2.1 定期清洁
数字直流单臂电桥应当保持清洁，包括外部表面和测试坑内部。

在进行清洁之前，必须断开电源，等待其完全冷却后再行操作。

2.2 良好的使用习惯
数字直流单臂电桥必须按照正确的操作流程进行使用，避免使用不当带来的磨损和故障。

2.3 注意维护
数字直流单臂电桥应按要求定期进行维护，包括清洁、保养、调校等。

2.4 防止震动和撞击
数字直流单臂电桥在移动过程中一定要注意防止震动和撞击，以免造成部件疲劳、变形等损坏。

三、结论
数字直流单臂电桥是一款精密的电子仪器，操作人员在使用时必须安全操作和保养，以确保其正常工作和延长使用寿命。

同时，也需要注意切勿破坏仪器结构，如有破损或操作异常的情况，应该及时咨询专业人士进行相关的检修和维护。

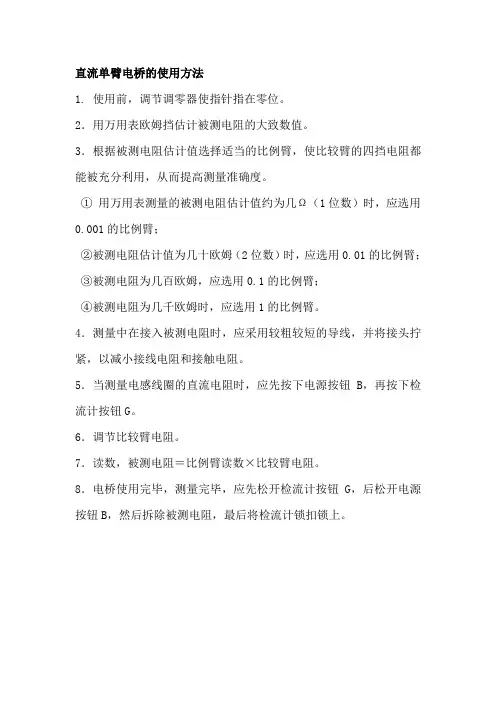

直流单臂电桥的使用方法
1. 使用前，调节调零器使指针指在零位。

2．用万用表欧姆挡估计被测电阻的大致数值。

3．根据被测电阻估计值选择适当的比例臂，使比较臂的四挡电阻都能被充分利用，从而提高测量准确度。

①用万用表测量的被测电阻估计值约为几Ω（1位数）时，应选用
0.001的比例臂；
②被测电阻估计值为几十欧姆（2位数）时，应选用0.01的比例臂；
③被测电阻为几百欧姆，应选用0.1的比例臂；
④被测电阻为几千欧姆时，应选用1的比例臂。

4．测量中在接入被测电阻时，应采用较粗较短的导线，并将接头拧紧，以减小接线电阻和接触电阻。

5．当测量电感线圈的直流电阻时，应先按下电源按钮B，再按下检流计按钮G。

6．调节比较臂电阻。

7．读数，被测电阻＝比例臂读数×比较臂电阻。

8．电桥使用完毕，测量完毕，应先松开检流计按钮G，后松开电源按钮B，然后拆除被测电阻，最后将检流计锁扣锁上。

电桥的使用技巧（此处已添加圈子卡片，请到今日头条客户端查看）电桥是利用比较法测量电路参数的仪器，具有很高的准确度和灵敏度。

它可以用来测量电阻、电容、电感和电路的参数。

电桥可分为测量电容、电感等交流参数的交流电桥和测量电阻等直流参数的直流电桥两种类型。

其中直流电桥又可分为单臂电桥和双臂电桥两种。

单臂电桥直流单臂电桥又称作惠斯登电桥，是一种测量1Ω以上中值电阻的比较精密的测量仪器。

单臂电桥的测量原理如图2.1所示。

在此以QJ23a型直流单臂电桥为例，介绍它的结构和使用方法。

图2.1中，被测电阻Rx和R2、R3、R4这3个已知电阻连接成四边形。

4个电阻的连接点a、b、c、d称为电桥的顶点;由这4个电阻组成的支路ac、cb、ad、bd 称为桥臂。

在电桥的a、b 两个顶点之间(一般称为电桥输入端)接一个直流电源，而在电桥的c、d两个顶点之间(一般称为电桥输出端)接一个指零仪(检流计)。

当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流Ig=0，这种状态称为电桥平衡。

当电桥平衡时，有：图2.1 单臂电桥的电路原理图式(2-1)中，R2/R3称为电桥的比率臂，电阻R4称为比较臂。

当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻Rx。

为读数方便，制造时，使R2/R3的值为十进制倍数的比率，如0.1、1.0、10、100 等。

这样，Rx便为已知量R4的十进制倍数，便于读取。

用电桥测电阻实际上是将被测电阻与已知的标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R2、R3和R4足够精确，Rx 的测量准确度也就比较高。

直流单臂电桥的准确度分为0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。

由于式(2-1)是根据Ig=0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。

教学设计电桥的测量原理：【电脑板书】被测电阻=比率臂ｘ比较臂4、直流单臂电桥的简介【教师活动】【电脑投影：QJ23型直流单臂电桥的外观图片】请大家结合实物观察电桥的组成。

【电脑板书】 1、比较臂：4个档位，每个转盘有9个完全相同的电阻组成，分别构成可调电阻的个位、十位、百位和千位，总电阻从0---9999欧变化，所以电桥的测量范围为1---9999000欧姆。

2、比例臂：有7个档，即 ⨯0.001 ⨯0.01 ⨯0.1 ⨯1 ⨯10 ⨯100 ⨯1000 3、检流计G （调零）：根据指针偏转，调节电桥平衡 4、按钮：电源按钮B (可以锁定) 、 检流计按扭G (点接)5、被测臂：接线端子R X 用于接被测电阻“内、外”接线柱：内接――锁检流计指针 外接――可以测量电桥的原理要求学生在教师的指导下，自主探究电桥的工作原理。

但推导过程只作一般了解。

学生熟悉电桥的面板结构和各部分组成的作用，可以更好的规范使用电桥。

了解内部构造和工作原理有助于学生更好的掌握电桥的使用通过PPT 展示QJ23型直流单臂电桥的外观图片让学生更直观的了解直流单臂电桥，为以后的实践操作课做好知识储备与兴趣。

5、电桥的使用方法【电脑详细板书】1、先将检流计的锁扣打开（内外），调节调零器把指针调到零位。

2、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。

这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。

3、把被测电阻接在“x R”的位置上。

要求用较粗较短的连接导线，并将漆膜刮净。

接头拧紧，避免采用线夹。

因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。

4、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。

5、调整比较臂电阻使检流计指向零位，电桥平衡。

若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。

6、读取数据：比较臂⨯比率臂=被测电阻7、测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。

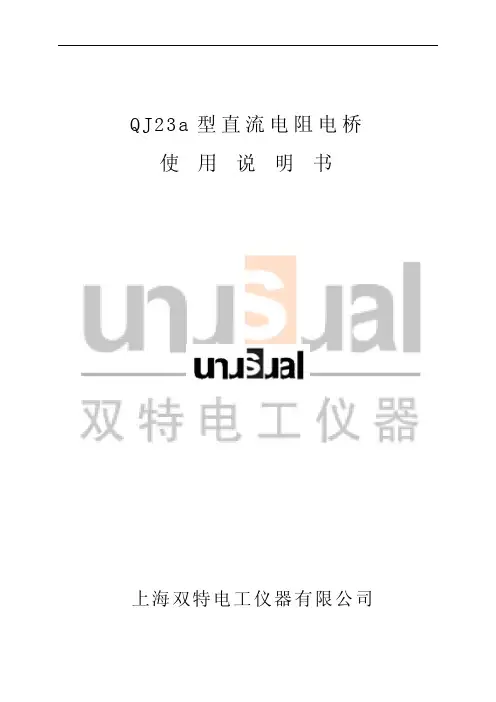

QJ23a型直流电阻电桥使用说明书上海双特电工仪器有限公司一、概述QJ23a型直流电阻电桥采用惠斯顿电桥线路，具有内附指零仪和电池盒，整个测量机构装在金属外壳内，轻巧且便于携带。

测量1Ω～10MΩ范围内的电阻极为方便，适宜在实验室及现场使用。

本电桥全部符合《ZBY164-83，测量电阻用直流电桥》专业标准。

二、主要规格1.总有效量程：1Ω～11.11MΩ2.测量盘：1000Ω×10+100Ω×10+10Ω×10+1Ω×103.量程倍率：×0.001、×0.01、×0.1、×1、×10、×100、×10004.温度、相对湿度使用范围：有效量程≥106Ω为10～30℃、25%～75%有效量程＜106Ω为5～35℃、25%～80%5.内附指零仪：电流常数：＜6×10-7A/mm阻尼时间：4s以内6.测量盘残余电阻：≤0.02Ω7.电源：1号干电池三节，4.5V8.外型尺寸：265×200×150mm9.重量：小于2Kg三、仪器各部分的名称与性能1.指零仪2.外接指零仪接线端钮3.内外接指零仪转换开关4.测量盘5.电源按钮（B）6.指零仪按钮（G）7.被测电阻接线端钮（RX） 8、9.内、外接电源转换开关10.量程倍率开关 11.指零仪零位调整器四、使用方法（1）仪器水平放置，打开仪器盖，项3（内外接指零仪转换开关）扳向“外接”，则内附指零仪短路，电桥由项2（外接指零仪接线端钮）接入外接指零仪；项3扳向“内接”，则内附指零仪接入电桥线路，仪器内附指零仪电源的电池盒装在仪器底部。

请按“+”“-”极性装上三节1.5V1号电池。

按下“β”钮再调整项11（指零仪零位调整器）使指零仪指零位。

（简称按“β”调零）（2）项8（内、外接电源转换开关）扳向“外接”，则由项9（外接电源接线端钮）接入外接电源；项8扳向内接，则电桥内附电源接入电桥线路。

直流单臂电桥操作方法
直流单臂电桥是一种常见的测量电阻值的电路。

操作方法如下：
1. 将直流电源接入电路，确保电源的电压稳定不变。

2. 将待测电阻接入电路的两个端点之间，将电阻两端分别连接到电桥电路的两个相邻节点上。

3. 调节电桥电路中的可变电阻，使电桥平衡，即使电流不流过检测螺线管。

4. 通过电桥电路中的电测螺线管，调节可变电阻，使其越来越接近平衡状态。

5. 当电桥电路平衡时，检测螺线管不发出嘶嘶声，这时可读取电桥上可变电阻的当前值。

6. 根据电桥的平衡条件，可以计算出待测电阻的值。

需要注意的是，操作电桥时要保持环境安静，尽量避免干扰。

同时，测量电阻时要注意调节可变电阻的精确度，以获取更准确的测量结果。
