单臂电桥的使用方法
1、先将检流计的锁扣打开（内外），调节调零器把指针
调到零位。
2、把被测电阻接在“x R”的位置上。
要求用较粗较短的连接导线，并将漆膜刮净。
接头拧紧，避免采用线夹。
因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。
3、估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。
这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。
4、先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。
5、调整比较臂电阻使检流计指向零位，电桥平衡。
若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。
6、读取数据：比较臂 比率臂=被测电阻
7、测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，再将检流计锁扣锁上，以防搬动过程中损坏检流计。
通过电桥调节R2、R3、R4数值，当电桥平衡时有：R1=R2×（R3/R4）从而可以测量出被测电阻。
从图可以看出：R1被测电阻包括了引线电阻和接触面接触电阻，故实际电阻应减去引线电阻和接触面接触电阻，被测电阻越小，引线的误差越大，所以单臂电桥常用来测量1欧以上的电阻，一般量程为1～99990欧。
对于开关接触电阻一般在微欧级，不宜使用此电桥，因为引线电阻为毫欧级，无法测量，此时可以使用双臂电桥。
图2 单臂电桥原理图
R1为被测电阻R2、R3、R4为可调电阻P为检流计E为电池。
直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥（Digital Force Balance Bridge）是一种新型测试仪器，它由电子源、功率差分器、示波器以及力传感器等部件组成，用于测量机械结构的运动特性、质量、固有频率、谐振特性、碰撞损伤等方面的参数。
下面介绍直流单臂电桥的使用方法：
一、安装环境
1、接线：将电子源、功率差分器、示波器以及力传感器进行接线，连接好各种电子元件，检查接线是否正确，确保直流单臂电桥正常工作。
2、位置：将直流单臂电桥设置在被测物体的旁边，确保被测物体不会受到外界的干扰，保证测试的准确性。
3、调试：将电子源设置好，并调试功率差分器，示波器和力传感器，使得这些部件的各项参数符合要求。
二、测量程序
1、输入信号：将所需要测试的信号输入到直流单臂电桥，并使这些信号通过功率差分器经过变换，得到测试所需要的信号。
2、调参：根据被测物体的参数，调整功率差分器、示波器以及力传感器的参数，确保测试的精度。
3、测量：通过力传感器测量被测物体的参数，并经过示波器对测量的信号进行显示，从而可以得到被测物体的运动参数。
4、结果分析：根据示波器的显示结果，对被测物体的运动参数
进行分析，从而得出测量结果。
以上就是关于直流单臂电桥的使用方法。
在使用前，需要对各个元件进行安装、接线以及调试，然后根据所测量的参数进行调参，最后通过力传感器测量完成测试，并根据示波器显示的结果分析得出结论。
数字直流单臂电桥安全操作及保养规程
一、安全操作
1.1 环境要求
数字直流单臂电桥需要放置在无尘、无烟、干燥、通风、温度适宜的环境内，不得暴露于阳光直射下，也不得放置在潮湿、易燃、易爆环境下。
1.2 操作前检查
在进行数字直流单臂电桥操作之前，必须对仪器进行全面检查，确保仪器符合以下标准：
•仪表正常工作
•电源线接触良好
•测试坑无任何污物
•标准器件正确、无变形等情况
1.3 操作时的安全注意事项
在数字直流单臂电桥的操作过程中，一定要注意以下事项：•严禁拆卸和改动仪器内部结构；
•严禁操作人员将手伸进测试坑；
•使用标准器件时需注意其额定值和使用寿命，如有疑问应咨询专业人士；
•操作完成后须将电源关闭，且必须等待仪器彻底冷却后再进行移动。
二、保养规程
2.1 定期清洁
数字直流单臂电桥应当保持清洁，包括外部表面和测试坑内部。
在进行清洁之前，必须断开电源，等待其完全冷却后再行操作。
2.2 良好的使用习惯
数字直流单臂电桥必须按照正确的操作流程进行使用，避免使用不当带来的磨损和故障。
2.3 注意维护
数字直流单臂电桥应按要求定期进行维护，包括清洁、保养、调校等。
2.4 防止震动和撞击
数字直流单臂电桥在移动过程中一定要注意防止震动和撞击，以免造成部件疲劳、变形等损坏。
三、结论
数字直流单臂电桥是一款精密的电子仪器，操作人员在使用时必须安全操作和保养，以确保其正常工作和延长使用寿命。
同时，也需要注意切勿破坏仪器结构，如有破损或操作异常的情况，应该及时咨询专业人士进行相关的检修和维护。
实验一 金属箔式应变片性能——单臂电桥一、实验目的：1、了解金属箔式应变片，单臂电桥的工作原理和工作情况。
2、掌握传感器的静态标定过程。
3、分析传感器的静态性能指标。
二、基本原理：本实验说明箔式应变片及单臂直流电桥的电源的原理和工作情况。
应变片是最常用的测力传感元件。
当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变，应变片的敏感栅随同变形，其电阻也随之发生相应的变化，通过测量电路，转换成电信号输出显示。
电桥电路是最常用的非电量电测电路中的一种。
当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为ΔR 1/ R 1、ΔR 2/ R 2、ΔR 3/ R 3、ΔR 4/ R 4，当使用一个应变片时，∑RRR ∆= ；当两个应变片组成差动状态工作，则有∑RRR ∆=2；用四个应变片组成两个差对工作，且R 1=R 2=R 3=R 4=R ， ∑RRR ∆=4。
由此可知，单臂、半桥、全桥电路的灵敏度依次增大。
三、需用器件与单元：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、 电压/频率表、主、副电源。
四、旋钮初始位置：直流稳压电源打到±2V 档， 电压/频率表(即电压/频率表)打到2V 档，差动放大增益最大。
当应变梁收到拉力时，各应变片电阻值变化图1五、实验步骤：1、了解所需单元、部件在实验仪上的位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。
上下两片梁的外表面各贴两片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。
2、将差动放大器调零：用连线将差动放大器的正(+)、负(–)、地短接，连接图如图1。
将差动放大器的输出端与 电压/频率表的输入插口V i 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮，使 电压/频率表显示为零，关闭主、副电源。
单臂电桥的使用方法
单臂电桥是一种常用的电子测量仪器，用于测量电阻、电容和电感等电路元件的参数。
它由一个电压源和四个电阻组成，通常呈“桥”字形排列。
使用单臂电桥的步骤如下：
1. 首先，将待测电阻、电容或电感连接到电桥的相应位置。
如果是测量电阻，将其连接到电桥的两个相邻的电阻端口；如果是测量电容或电感，将其连接到电桥的两个对角端口。
2. 设置电桥的平衡条件。
这可以通过调节电桥上的电阻或改变电桥的工作状态来实现。
具体方法包括旋转可变电阻、改变电源电压或改变电桥的工作频率等。
3. 当电桥达到平衡状态时，仪器上的指示器将显示零电压或电流。
这意味着待测元件的参数与电桥中的已知元件参数相等。
4. 根据电桥的设计和指示器的读数，可以计算出待测元件的参数值。
例如，当测量电阻时，可以利用欧姆定律和电桥的平衡条件计算出待测电阻的阻值。
除了上述基本步骤外，还有一些使用单臂电桥的注意事项：
- 在进行测量之前，应确保待测元件与电桥之间的连接良好，避免产生电阻或接
触不良的影响。
- 在调节电桥平衡时，应平稳地旋转可变电阻或调节电源电压，以避免产生干扰或损坏电桥。
- 对于精确的测量结果，应注意环境条件，如温度、湿度等对电桥的影响，并进行相应的校正。
总之，单臂电桥是一种简单实用的测量仪器，可以用于测量各种电路元件的参数。
正确使用电桥并遵循操作步骤，可以获得准确的测量结果。
单双臂电桥的操作方法
单臂电桥和双臂电桥是测量电阻的一种方法，操作方法如下：
1. 单臂电桥操作方法：
a. 首先，将被测电阻连接到两个被测电阻之间的两个接线柱上（通常标记为"Rx" 和“Ry”）。
b. 将一只电压表连接到接线柱上，然后将另一只电压表连接到悬挂接线上。
c. 用一个微调电位器，调节可变电阻器的阻值，直到两只电压表所示的电压差为零。
d. 此时，可变电阻器的阻值即为被测电阻的阻值。
2. 双臂电桥操作方法：
a. 首先，将被测电阻连接到两个被测电阻之间的两个接线柱上（通常标记为"Rx" 和“Ry”）。
b. 将一只电压表连接到接线柱上，然后将另一只电压表连接到悬挂接线上。
c. 用一个微调电位器，调节一侧可变电阻器的阻值，直到两只电压表所示的电压差为零。
d. 保持一侧可变电阻器阻值不变，再用另一侧可变电阻器，逐渐调节其阻值，直到两只电压表所示的电压差为零。
e. 此时，两侧可变电阻器的阻值之比即为被测电阻与已知电阻之间的比值，根据已知电阻的阻值，可以计算出被测电阻的阻值。
在进行操作时，需要注意以下几点：
- 确保所有电路接线良好，并没有短路或开路。
- 确保各电压表在合适的电压量程上工作。
- 在调节可变电阻器时，要小心操作，以防误调导致电路失衡或电压表受损。

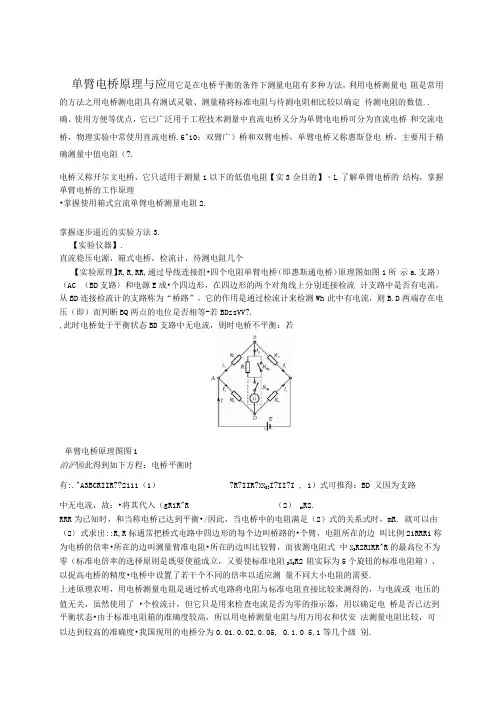

单臂电桥原理与应用它是在电桥平衡的条件下测量电阻有多种方法，利用电桥测量电阻是常用的方法之用电桥测电阻具有测试灵敬、测量精将标准电阻与待测电阻相比较以确定待测电阻的数值.. 确、使用方便等优点，它已广泛用于工程技术测量中直流电桥又分为单臂电电桥可分为直流电桥和交流电桥，物理实验中常使用直流电桥.6"10：双臂广）桥和双臂电桥，单臂电桥又称惠斯登电桥，主要用于精确测量中值电阻（?.电桥又称开尔文电桥，它只适用于测量1以下的低值电阻【实3佥目的】・L 了解单臂电桥的结构，掌握单臂电桥的工作原理•掌握使用箱式宜流单臂电桥测量电阻2.掌握逐步逼近的实验方法3.【实验仪器】.直流稳压电源，箱式电桥，检流计，待测电阻几个【实验原理】R,R,RR,通过导线连接组•四个电阻单臂电桥（即惠斯通电桥）原理图如图1所示a.支路）（AC （BD支路〉和电源E成•个四边形，在四边形的两个对角线上分别连接检流计支路中是否有电流，从BD连接检流计的支路称为“桥路”，它的作用是通过检流计来检测Wh 此中有电流，则B.D两端存在电压（即）而判断BQ两点的电位是否相等-若BDzsVV?.,此时电桥处于平衡状态BD支路中无电流，则时电桥不平衡：若单臂电桥原理图图1泊沪因此得到如下方程：电桥平衡时有:.^A3BCRIIR??2111（1）?R?IIR?XX S3I?II?I , 1）式可推得：BD 又因为支路中无电流，故：•将其代入（gRiR"R （2）SK R2.RRR为已知时，和当称电桥己达到平衡•/因此，当电桥中的电阻满足（2）式的关系式时，mR. 就可以由（2〉式求出::R,R标通常把桥式电路中四边形的每个边叫桥路的•个臂，电阻所在的边叫比例21RRR1称为电桥的倍率•所在的边叫测量臂准电阻•所在的边叫比较臂，而彼测电阻式中X S R2R I RR^R的最高位不为零（标准电倍率的选择原则是既耍使能成立，又要使标准电阻S X S R2阻实际为5个旋钮的标准电阻箱），以捉高电桥的精度•电桥中设置了若干个不同的倍率以适应测量不同大小电阻的需要.上述原理农明，用电桥测量电阻是通过桥式电路将电阻与标准电阻直接比较来测得的，与电流或电压的值无关，虽然使用了•个检流计，但它只是用来检查电流是否为零的指示器，用以确定电桥是否已达到平衡状态•由于标准电阻箱的准确度较高，所以用电桥测量电阻与用万用衣和伏安法测量电阻比较，可以达到较高的准确度•我国现用的电桥分为0.01.0.02,0.05, 0.1.0 5,1等几个级别.【实验内容与步骤】(1) QJ2 3型单双脅电桥介绍QJ23型直流电阻电桥主要由测虽盘、量程变换器、检流计、电源等组合而成，全部组件置放于机箱内，携带方便。
QJ23单臂电桥的使用技巧作者：武海军来源：《科技与创新》2017年第03期摘要：单臂电桥可以测量10～1 000 000 Ω的中值电阻。
传统的测量方法是，先用万用表估测直流电阻，然后根据估测电阻确定比例臂，再调节电桥平衡，从而计算出被测电阻。
可是，如果没有万用表或者万用表估测的电阻不准确，则无法测量。
简要介绍了一种不用万用表估测电阻值，直接用QJ23单臂电桥测量直流电阻的巧方法，以期为日后的相关工作提供参考。
关键词：单臂电桥；万用表；比例臂；电桥平衡中图分类号：TM938.4 文献标识码：A DOI：10.15913/ki.kjycx.2017.03.029电工测量仪表根据用途可分为两大类，一类是安装式仪表，比如电流表、电压表、功率表等安装到配电柜中，用来测量电力线路中的电气参数的；另一类是便携式仪表，比如万用表、兆欧表、电桥等仪表，它们是电气工作者随身携带的，用来测量某些线路某个时刻的电气参数。
作为一个电气工作者，经常要测量一些中值电阻，其中，QJ23单臂电桥就是使用频率比较高的便携式仪表。
然而，传统的测量方法是需要万用表先估值，然后才能测量。
可是，经常会因为没有万用表或因为万用表估测值不准确而无法测量，所以，需要不断探索。
可否不用提前估测电阻，直接利用电桥的测量特点测量呢？笔者通过研究电桥的结构和工作原理，总结出了一个直接测量中值直流电阻的巧方法，调节电桥时非常方便。
下面简要介绍QJ23单臂电桥巧测电阻的原理和方法，以便让所有电气工作者方便使用。
1 单臂电桥测量直流电阻的工作原理单臂电桥是一个比较式仪表，要想求1个待测电阻Rx，就要比较它与另外3个电阻R2，R3，R4组成的桥式电路。
当这个桥式电路接上电源后，如果2个电桥的中点电位相等，则这两点连接的电路中的电流等于零。
如果这两点间连接一个检流计，则此时检流计指针指零，此时称为电桥平衡；如果检流计指针不指零，则称为电桥不平衡。
当电桥平衡时，被测电阻Rx 正好等于其中一个比较电阻R4与另外2个电阻的比值R2/R3的乘积。
电桥使用及注意事项电桥是比较精密的测量仪器,如果使用不当,不但不会得到准确的测量结果,而且还很容易损坏仪器。
单臂电桥的测量范围为中值电阻（1欧—0.1兆欧），双臂电桥的测量范围为小电阻（1欧—10—5欧）。
因此,在使用前,熟悉一下电桥的结构,各端钮和开关的功能,根据被测电阻R X的大致范围和精确度的要求,选用的电桥的量程应大于被测电阻R X,所选用的电桥的误差略小于被测电阻R X所允许的误差数值,然后才能测量。
(1)直流电桥的使用方法。
1.使用前,应首先将仪器置于水平位置,把检流计锁扣打开,观察指针是否准确地指在零刻度上,如有偏差,应用零位调节器把指针调至0位。
2.用较粗较短的连接导线,将被测电阻R X接入,并将接头拧紧。
接头接触不良时,将使电桥难以平衡,甚至可能损坏检流计。
3.估计被测电阻R X大致的数值,以便选择合适的倍率,此时应充分利用各旋钮使每只旋钮都有数可读(单臂电桥),使电桥易于平衡保证被测电阻R X 的准确度。
4. 进行测量时，应先按下电源按扭并锁住，经过一定时间充电后再按下检流计G按钮,此时,检流计开始向“+"或“—”方向偏转，如果向“+"的方向偏转,表示要增加比较臂电阻(先调大阻值,后调小阻值),反之,如果指针向“—”方向偏转,则应减小比较臂电阻。
反复调节,使指针平稳准确地指在0位上,便可读取被测电阻数值,被测电阻数值为倍率数乘以测量臂电阻数。
5.测量完毕后,应断开检流计G按钮,再断开电源按钮,并将检流计锁扣锁上。
有的检流计不装锁扣,在按钮断开后,自动将检流计短路,使可动部分在摆动时受到强烈的阻尼作用而得到保护。
(2) 操作过程中注意事项1.用电桥测量电阻时,均不许带电测试,测量时必须将被测电阻与其他所有接线断开,单独测量。
2.在进行测量时,应先接通电源按钮,然后接通检流计按钮。
测量结束后,应先断开检流计按钮,再断开电源按钮。
这是为了防止被测元件具有电感时,由于电路的通断产生很大的自感电势而给检流计造成损坏。
电桥的使用技巧（此处已添加圈子卡片，请到今日头条客户端查看）电桥是利用比较法测量电路参数的仪器，具有很高的准确度和灵敏度。
它可以用来测量电阻、电容、电感和电路的参数。
电桥可分为测量电容、电感等交流参数的交流电桥和测量电阻等直流参数的直流电桥两种类型。
其中直流电桥又可分为单臂电桥和双臂电桥两种。
单臂电桥直流单臂电桥又称作惠斯登电桥，是一种测量1Ω以上中值电阻的比较精密的测量仪器。
单臂电桥的测量原理如图2.1所示。
在此以QJ23a型直流单臂电桥为例，介绍它的结构和使用方法。
图2.1中，被测电阻Rx和R2、R3、R4这3个已知电阻连接成四边形。
4个电阻的连接点a、b、c、d称为电桥的顶点;由这4个电阻组成的支路ac、cb、ad、bd 称为桥臂。
在电桥的a、b 两个顶点之间(一般称为电桥输入端)接一个直流电源，而在电桥的c、d两个顶点之间(一般称为电桥输出端)接一个指零仪(检流计)。
当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流Ig=0，这种状态称为电桥平衡。
当电桥平衡时，有：图2.1 单臂电桥的电路原理图式(2-1)中，R2/R3称为电桥的比率臂，电阻R4称为比较臂。
当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻Rx。
为读数方便，制造时，使R2/R3的值为十进制倍数的比率，如0.1、1.0、10、100 等。
这样，Rx便为已知量R4的十进制倍数，便于读取。
用电桥测电阻实际上是将被测电阻与已知的标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R2、R3和R4足够精确，Rx 的测量准确度也就比较高。
直流单臂电桥的准确度分为0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。
由于式(2-1)是根据Ig=0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。
单臂电桥的使用步骤
单臂电桥的使用步骤如下:
(1)使用前先将检流计的锁扣打开，调节调零器使指针指在零位。
(2)接入被测电阻时，应采用较粗较短的导线，并将接头拧紧。
(3)估计被测电阻的大小，选择适当的比例臂.应使比较臂的4个挡位电阻都能被充分利用，从而提高测量准确度。
例如，被测电阻及约为几欧时(假定5Ω)，应选用Rx0.001的比例臂。
当调整到电桥平衡时比较臂读数为5331，则R=0.001x5331=5.331(Ω)。
而此时如果比例臂选择在Rxl挡，则R=1x5=5(Ω)。
显然，比例臂选择不正确会产生很大的测量误差，从而失去电桥精确测量的意义。
同理，被测电阻为几十欧时，比例臂应选及x0.01挡。
其余依此类推。
(4)当测量电感绕组(如电机或变压器绕组)的直流电阻时，应先按下电源按钮B,再按下检流计按钮C;测量完毕，应先松开检流计按钮，后松开电源按钮，以免被测绕组产生的自感电动势损坏检流计。
(5)电桥电路接通后.若检流计指针向“+”方向偏转，应增大比较臂电阻;反之，则应减小比较臂电阻。
如此反复调节各比较臂电阻，直至检流计指针指“0”为止。
此时，被测电阻值=比例臂读数x比较臂读数。
(6)电桥使用完毕，应先切断电源，然后拆除被测电阻，最后将检流计锁扣锁上，以防搬动过程中震坏检流计。
单臂电桥操作方法
单臂电桥是一种常用的测量电阻值的仪器，用于测量电阻的精确值。
它可以通过测量待测电阻与已知电阻之间的电位差来计算待测电阻的阻值，并且具有高精度和较好的稳定性。
下面我将详细介绍单臂电桥的操作方法。
首先，将单臂电桥放在平稳的台面上，并确保电桥的各个部件完好无损。
接下来，连接电桥所需的电源，通常为直流电源，将其与电桥上的电源接口相连接。
确保电源电压稳定，并按照电桥的说明书设置合适的电源电压。
接下来，将待测电阻连接到电桥的未知端子上。
选取一个已知的标准电阻，并将其连接到电桥的已知端子上。
确保电阻的连接牢固，并通过检查确认连接正确。
接下来，连接电桥的电流源和电压测量仪器。
将电流源连接到电桥的电流源端子上，将电压测量仪器连接到电桥的电压测量端子上。
这些连接可以使用导线实现，确保导线的连接牢固可靠。
完成上述连接后，打开电桥的电源开关，开启电桥的工作状态。
此时，电桥会开始工作，测量待测电阻的阻值。
接下来，使用电压测量仪器测量电桥输出端的电位差。
电桥工作时，其输出端将会产生一个电位差，用于测量待测电阻的阻值。
使用电压测量仪器可以精确地测量这一电位差。
测量结束后，根据电桥的工作原理，可以通过待测电阻与已知电阻之间的电位差来计算待测电阻的阻值。
电桥的计算公式根据电桥的类型而有所差异，可以根据电桥的说明书或相关教材进行相应的计算。
最后，关闭电桥的电源开关，断开电力源和测量仪器的连接。
将待测电阻和已知电阻从电桥上移除，并将电桥归位。
在操作过程中要特别注意安全，防止触电或发生其他安全事故。
需要注意的是，在操作单臂电桥时，应该确保连接的稳固可靠，电桥的电源电压稳定，测量仪器的准确度高，并掌握好电桥的操作原理和计算方法。
此外，还应遵循相关的安全操作规程，以确保自身和设备的安全。
综上所述，单臂电桥的操作方法主要包括连接电源、连接待测电阻和已知电阻、连接电流源和电压测量仪器、打开电源开关、测量电位差、计算待测电阻的阻值等步骤。
在操作时需要注意安全，并掌握好电桥的工作原理和计算方法。
通过正确操作单臂电桥，我们可以准确地测量电阻的阻值。
