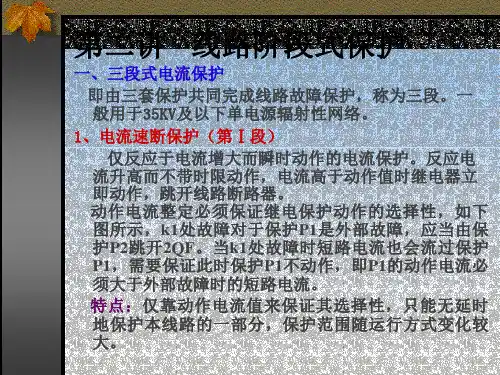

线路阶段式距离保护

实验三、距离保护及方向距离保护整定实验一、实验目的1．熟悉阶段式距离保护及方向距离保护的工作原理和基本特性。

2．掌握时限配合、保护动作阻抗（距离）和对DKB、YB的实际整定调试方法。

二、预习与思考1．什么是距离保护？距离保护的特点是什么？2．什么是距离保护的时限特性？3．什么是方向距离保护？方向距离保护的特点是什么？4．方向距离保护的Ⅰ段和Ⅱ段为什么在单电源或多电源任何形状的电网中都能够保证有选择性地切除故障线路？5．阶段式距离保护中各段保护是如何进行相关性配合的？6．在整定距离保护动作阻抗时，是否要考虑返回系数。

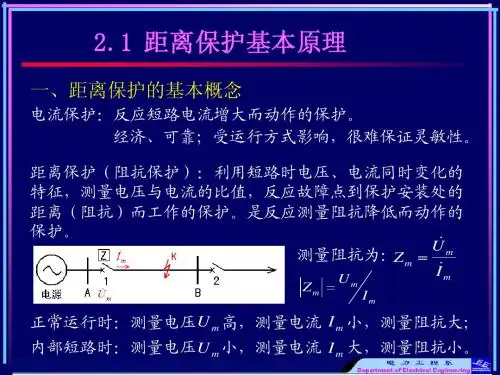

三、原理说明1．距离保护的作用和原理电力系统的迅速发展，使系统的运行方式变化增大，长距离重负荷线路增多，网络结构复杂化。

在这些情况下，电流、电压保护的灵敏度、快速性、选择性往往不能满足要求。

电流、电压保护是依据保护安装处测量电流、电压的大小及相应的动作时间来判断故障是否发生以及是否属于内部故障，因而受系统的运行方式及电网的接线形式影响较大。

针对被保护的输电线路或元件，在其一端装设的继电保护装置，如能测量出故障点至保护安装处的距离并与保护范围对应的距离比较，即可判断出故障点的位置从而决定其行为。

这种方式显然不受运行方式和接线的影响。

这样构成的保护就是距离保护。

以上设想，表示在图5-1中。

图中线路A侧装设着距离保护，由故障点到保护安装处间的距离为l，按该保护的保护范围整定的距离为l zd，如上所述，距离保护的动作原理可用方程表示：l≤l zd。

满足此方程时表示故障点在保护范围内，保护动作；反之，则不应动作。

图5-1 距离保护原理说明Z—表示距离保护装置距离比较的方程两端同乘以一个不为零且大于零的z1（输电线每千米的正序阻抗值）得到：Z d = z1l ≤ z1l zd ( 5-1 )式（5-1）称为动作方程或动作条件判别式。

表明距离保护是反应故障点到保护安装处间的距离（或阻抗）并与规定的保护范围（距离或阻抗）进行比较，从而决定是否动作的一种保护装置。

距离保护的整定计算一、距离保护第一段 1.动作阻抗(１)对输电线路，按躲过本线路末端短路来整定，即取AB K dzZ k Z '='⋅12．动作时限0≈'t 秒。

二、距离保护第二段1．动作阻抗（1）与下一线路的第一段保护范围配合，并用分支系数考虑助增及外汲电流对测量阻抗的影响，即()BC k fz AB k dzZ K K Z K Z '+''=''⋅1式中fz K 为分支系数min ⎪⎪⎭⎫ ⎝⎛=ABBCfz II K（2）与相邻变压器的快速保护相配合()B fz AB k dzZ K Z K Z +''=''⋅1取（1）、（2）计算结果中的小者作为1⋅''dzZ 。

2. 动作时限保护第Ⅱ段的动作时限，应比下一线路保护第Ⅰ段的动作时限大一个时限阶段，即12CABA '图3-50 电力系统接线图AZ 'BABZ BCZ Z 'Z ''Z '''00.5tZ 'Z ''Z '''00.5t3AZ 12CABA '图3-50 电力系统接线图AZ 'BABZ BCZ Z 'Z ''Z '''00.5tZ 'Z ''Z '''00.5t3AZt t t t ∆≈∆+'=''213.灵敏度校验5.1≥''=ABdzlm Z Z K如灵敏度不能满足要求，可按照与下一线路保护第Ⅱ段相配合的原则选择动作阻抗，即()2.dz fz AB k dzZ K Z K Z ''+''=''这时，第Ⅱ段的动作时限应比下一线路第Ⅱ段的动作时限大一个时限阶段，即t t t ∆+''=''21三、 距离保护的第三段1．动作阻抗按躲开最小负荷阻抗来选择，若第Ⅲ段采用全阻抗继电器，其动作阻抗为min.1.1fh zqh k dzZ K K K Z '''='''式中2．动作时限保护第Ⅲ段的动作时限较相邻与之配合的元件保护的动作时限大一个时限阶段，即t t t ∆+'''='''23．灵敏度校验作近后备保护时5.11.≥'''=⋅ABdzlm Z Z K 近作远后备保护时2.1≥+'''=⋅BCfz ABdzlm Z K Z Z K 远式中，K fz 为分支系数，取最大可能值。

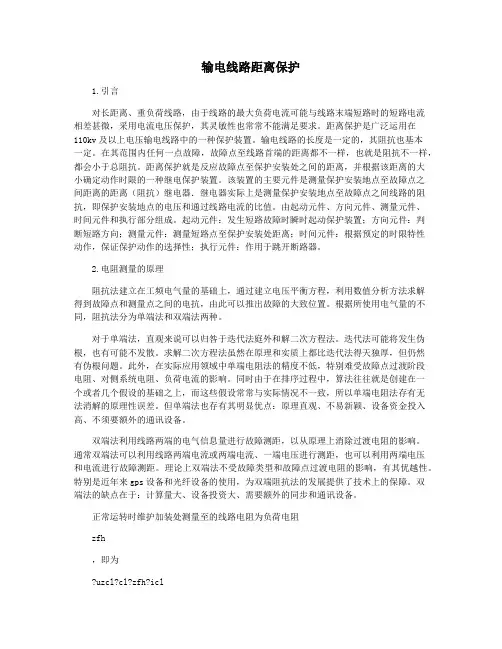

输电线路距离保护1.引言对长距离、重负荷线路，由于线路的最大负荷电流可能与线路末端短路时的短路电流相差甚微，采用电流电压保护，其灵敏性也常常不能满足要求。

距离保护是广泛运用在110kv及以上电压输电线路中的一种保护装置。

输电线路的长度是一定的，其阻抗也基本一定。

在其范围内任何一点故障，故障点至线路首端的距离都不一样，也就是阻抗不一样，都会小于总阻抗。

距离保护就是反应故障点至保护安装处之间的距离，并根据该距离的大小确定动作时限的一种继电保护装置。

该装置的主要元件是测量保护安装地点至故障点之间距离的距离（阻抗）继电器．继电器实际上是测量保护安装地点至故障点之间线路的阻抗，即保护安装地点的电压和通过线路电流的比值。

由起动元件、方向元件、测量元件、时间元件和执行部分组成。

起动元件：发生短路故障时瞬时起动保护装置；方向元件：判断短路方向；测量元件：测量短路点至保护安装处距离；时间元件：根据预定的时限特性动作，保证保护动作的选择性；执行元件：作用于跳开断路器。

2.电阻测量的原理阻抗法建立在工频电气量的基础上，通过建立电压平衡方程，利用数值分析方法求解得到故障点和测量点之间的电抗，由此可以推出故障的大致位置。

根据所使用电气量的不同，阻抗法分为单端法和双端法两种。

对于单端法，直观来说可以归咎于迭代法庭外和解二次方程法。

迭代法可能将发生伪根，也有可能不发散。

求解二次方程法虽然在原理和实质上都比迭代法得天独厚，但仍然有伪根问题。

此外，在实际应用领域中单端电阻法的精度不低，特别难受故障点过渡阶段电阻、对侧系统电阻、负荷电流的影响。

同时由于在排序过程中，算法往往就是创建在一个或者几个假设的基础之上，而这些假设常常与实际情况不一致，所以单端电阻法存有无法消解的原理性误差。

但单端法也存有其明显优点：原理直观、不易新颖、设备资金投入高、不须要额外的通讯设备。

双端法利用线路两端的电气信息量进行故障测距，以从原理上消除过渡电阻的影响。
