多轴联动的同步协调控制（原创版）目录一、引言1.1 背景介绍1.2 多轴联动的同步协调控制的重要性二、多轴联动的同步协调控制的基本原理2.1 多轴联动的定义2.2 同步协调控制的定义2.3 多轴联动的同步协调控制的基本原理三、多轴联动的同步协调控制的关键技术3.1 控制算法的设计3.2 控制器的设计3.3 通信网络的设计四、多轴联动的同步协调控制的应用实例4.1 工业机器人4.2 飞行器控制4.3 汽车制造五、总结5.1 多轴联动的同步协调控制在各个领域的重要性5.2 多轴联动的同步协调控制的未来发展方向正文一、引言1.1 背景介绍随着科技的进步和社会的发展，多轴联动的同步协调控制技术在各个领域中得到了广泛的应用。
多轴联动的同步协调控制是指多个轴向的设备在运动过程中，能够保持一定的同步性和协调性，从而实现高精度、高速度的运动控制。
1.2 多轴联动的同步协调控制的重要性多轴联动的同步协调控制对于提高设备的运行效率和精度具有重要的意义。
在工业生产中，多轴联动的同步协调控制可以提高生产效率，降低生产成本。
在航空航天、汽车制造等领域，多轴联动的同步协调控制可以提高设备的运行精度，保证设备的安全性和可靠性。
二、多轴联动的同步协调控制的基本原理2.1 多轴联动的定义多轴联动是指在控制系统中，有多个轴向的设备需要同时进行控制。
例如，在工业机器人中，有多个关节需要同时进行控制。
2.2 同步协调控制的定义同步协调控制是指在控制系统中，多个设备之间需要保持一定的同步性和协调性。
例如，在工业机器人中，多个关节的运动需要保持一定的同步性和协调性。
2.3 多轴联动的同步协调控制的基本原理多轴联动的同步协调控制的基本原理是通过控制算法，控制器和通信网络，实现多个轴向的设备的同步性和协调性。
三、多轴联动的同步协调控制的关键技术3.1 控制算法的设计控制算法的设计是多轴联动的同步协调控制的关键技术之一。
控制算法的设计需要考虑设备的运动学和动力学特性，以及控制系统的稳定性和精度。
多轴联动的同步协调控制
摘要：
1.引言
2.多轴联动的同步协调控制的定义和原理
3.多轴联动的同步协调控制的应用
4.多轴联动的同步协调控制的挑战和解决方案
5.结论
正文：
【引言】
多轴联动的同步协调控制，是工业自动化领域的一种重要技术，主要应用于机器人控制、自动化生产线等领域。
其主要目的是通过协调多个轴的运动，实现高精度、高速度的运动控制。
【多轴联动的同步协调控制的定义和原理】
多轴联动的同步协调控制，是指通过控制多个轴（通常是三个轴以上）的同时运动，使各个轴之间的运动同步，以实现精确的运动控制。
其原理主要是通过控制各个轴的转速、加速度等参数，使得各个轴在同一时间内完成相同的运动任务。
【多轴联动的同步协调控制的应用】
多轴联动的同步协调控制在工业自动化领域有广泛的应用，主要包括机器人控制、自动化生产线、数控机床等。
例如，在机器人控制中，通过多轴联动的同步协调控制，可以实现机器人的高精度、高速度的运动，提高其工作效率
和准确性。
【多轴联动的同步协调控制的挑战和解决方案】
多轴联动的同步协调控制面临的主要挑战是轴之间的相互影响和干扰，以及控制系统的稳定性和精度。
为了解决这些问题，一般采用闭环控制、自适应控制、模糊控制等技术，以提高控制系统的稳定性和精度。
【结论】
总的来说，多轴联动的同步协调控制是一种重要的工业自动化技术，它通过协调多个轴的同时运动，实现高精度、高速度的运动控制。

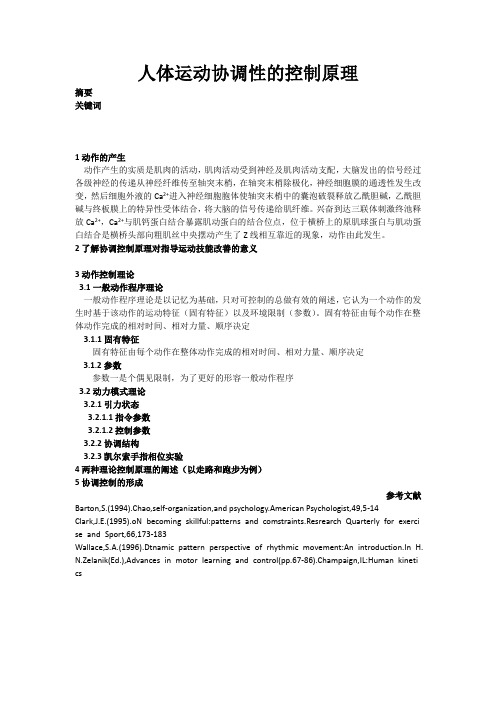

人体运动协调性的控制原理摘要关键词1动作的产生动作产生的实质是肌肉的活动，肌肉活动受到神经及肌肉活动支配，大脑发出的信号经过各级神经的传递从神经纤维传至轴突末梢，在轴突末梢除极化，神经细胞膜的通透性发生改变，然后细胞外液的Ca2+进入神经细胞胞体使轴突末梢中的囊泡破裂释放乙酰胆碱，乙酰胆碱与终板膜上的特异性受体结合，将大脑的信号传递给肌纤维。
兴奋到达三联体刺激终池释放Ca2+，Ca2+与肌钙蛋白结合暴露肌动蛋白的结合位点，位于横桥上的原肌球蛋白与肌动蛋白结合是横桥头部向粗肌丝中央摆动产生了Z线相互靠近的现象，动作由此发生。
2了解协调控制原理对指导运动技能改善的意义3动作控制理论3.1一般动作程序理论一般动作程序理论是以记忆为基础，只对可控制的总做有效的阐述，它认为一个动作的发生时基于该动作的运动特征（固有特征）以及环境限制（参数）。
固有特征由每个动作在整体动作完成的相对时间、相对力量、顺序决定3.1.1固有特征固有特征由每个动作在整体动作完成的相对时间、相对力量、顺序决定3.1.2参数参数一是个偶见限制，为了更好的形容一般动作程序3.2动力模式理论3.2.1引力状态3.2.1.1指令参数3.2.1.2控制参数3.2.2协调结构3.2.3凯尔索手指相位实验4两种理论控制原理的阐述（以走路和跑步为例）5协调控制的形成参考文献Barton,S.(1994).Chao,self-organization,and psychology.American Psychologist,49,5-14Clark,J.E.(1995).oN becoming skillful:patterns and comstraints.Resrearch Quarterly for exerci se and Sport,66,173-183Wallace,S.A.(1996).Dtnamic pattern perspective of rhythmic movement:An introduction.In H. N.Zelanik(Ed.),Advances in motor learning and control(pp.67-86).Champaign,IL:Human kineti cs。

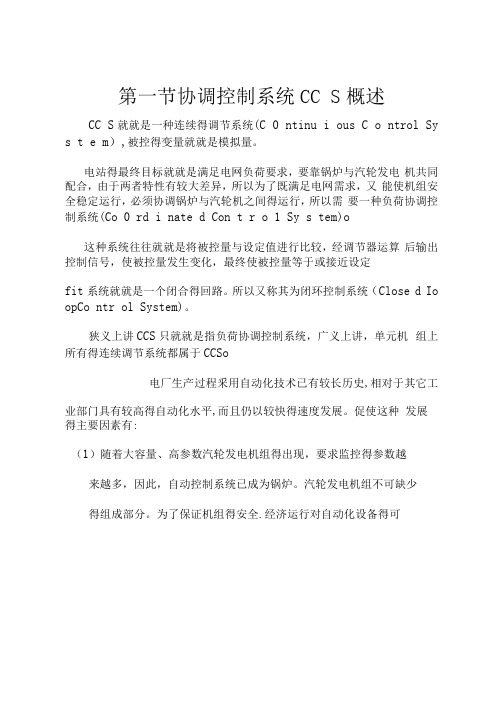

第一节协调控制系统CC S概述CC S就就是一种连续得调节系统(C 0 ntinu i ous C o ntrol Sy s t e m）,被控得变量就就是模拟量。
电站得最终目标就就是满足电网负荷要求，要靠锅炉与汽轮发电机共同配合，由于两者特性有较大差异，所以为了既满足电网需求，又能使机组安全稳定运行，必须协调锅炉与汽轮机之间得运行，所以需要一种负荷协调控制系统(Co 0 rd i nate d Con t r o 1 Sy s tem)o这种系统往往就就是将被控量与设定值进行比较，经调节器运算后输出控制信号，使被控量发生变化，最终使被控量等于或接近设定fit系统就就是一个闭合得回路。
所以又称其为闭环控制系统（Close d Io opCo ntr ol System)。
狭义上讲CCS只就就是指负荷协调控制系统，广义上讲，单元机组上所有得连续调节系统都属于CCSo电厂生产过程釆用自动化技术已有较长历史,相对于其它工业部门具有较高得自动化水平,而且仍以较快得速度发展。
促使这种发展得主要因素有:（1）随着大容量、高参数汽轮发电机组得出现，要求监控得参数越来越多，因此，自动控制系统已成为锅炉。
汽轮发电机组不可缺少得组成部分。
为了保证机组得安全.经济运行对自动化设备得可靠性，以及对自动控制系统得性能都提岀了更高得要求。
(2)电子技术得发展也为自动化提供了越来越完备得仪表与设备。
特别就就是随着计算机控制技术得发展，微机分散控制系统(DCS)，以其功能全面、组态灵活、安全可靠得优点，而被广泛应用于火电厂得自动控制。
下面先介绍一些基础知识。
1.自动控制得基木概念及术语被控对象一一被控制得生产过程或设备，也称为调节对象或简称对象。
例如汽包水位控制系统中得汽包。
被控量一一控制系统所要控制得参数，又称为被调量，例如汽包水位。
设定值一一被控暈所要达到或保持得数值。
例如汽包水位定值O 扰动量一一破坏被控量与设定值相一致得一切作用，例如汽包水位控制系统中得蒸汽流暈乙给水量。
第一节协调控制系统CCS概述CCS是一种连续的调节系统（Continuious Control System），被控的变量是模拟量。
电站的最终目标是满足电网负荷要求，要靠锅炉和汽轮发电机共同配合，由于两者特性有较大差异，所以为了既满足电网需求，又能使机组安全稳定运行，必须协调锅炉和汽轮机之间的运行，所以需要一种负荷协调控制系统（Coordinated Control System）。
这种系统往往是将被控量与设定值进行比较，经调节器运算后输出控制信号，使被控量发生变化，最终使被控量等于或接近设定值，系统是一个闭合的回路。
所以又称其为闭环控制系统（Closed loop Control System）。
狭义上讲，CCS只是指负荷协调控制系统，广义上讲，单元机组上所有的连续调节系统都属于CCS。
电厂生产过程采用自动化技术已有较长历史，相对于其它工业部门具有较高的自动化水平，而且仍以较快的速度发展。
促使这种发展的主要因素有：（1）随着大容量、高参数汽轮发电机组的出现，要求监控的参数越来越多，因此，自动控制系统已成为锅炉。
汽轮发电机组不可缺少的组成部分。
为了保证机组的安全、经济运行对自动化设备的可靠性，以及对自动控制系统的性能都提出了更高的要求。
（2）电子技术的发展也为自动化提供了越来越完备的仪表和设备。
特别是随着计算机控制技术的发展，微机分散控制系统（DCS），以其功能全面、组态灵活、安全可靠的优点，而被广泛应用于火电厂的自动控制。
下面先介绍一些基础知识。
1．自动控制的基本概念及术语被控对象――被控制的生产过程或设备，也称为调节对象或简称对象。
例如汽包水位控制系统中的汽包。
被控量――控制系统所要控制的参数，又称为被调量，例如汽包水位。
设定值――被控量所要达到或保持的数值。
例如汽包水位定值。
扰动量――破坏被控量与设定值相一致的一切作用，例如汽包水位控制系统中的蒸汽流量、给水量。
调节器――用于自动控制系统中的控制装置、或具有相似作用的软件。
例如P、PI、PID调节器。
控制指令――或称调节指令。
一般是调节器的输出信号，也可是运行人员手动给出的控制信号，该信号被送往执行机构。
执行机构――接受控制指令、对被控对象施加作用的机构。
也称为执行元件、执行器。
例如，机械执行机构、电动执行机构、液压执行机构。
控制机构――其动作可以改变进入对象的质量或能量的装置，例如给水阀门、空气挡板。
2．自动控制系统的分类实际生产过程中采用的自动控制系统的类型是多种多样的，从不同的角度出发，可以进行不同的分类。
（1）按设定值变化的规律来分，有恒值控制系统、程序控制系统和随动控制系统。
恒值是指设定值不随时间而变化。
例如电厂锅炉水位、汽温控制系统，属于这一类型（2）按系统的结构来分，有闭环控制系统、开环控制系统和复合控制系统。
闭环控制系统亦称反馈控制系统，这是一种最基本的控制系统。
在闭环控制系统中。
被控量信号以反馈方式送入调节器的输入端，作为不断引起控制作用的依据，而控制的目的是尽可能地减少被控量与其设定值之间的偏差，因此，信号是沿控制系统的闭合回路传递的。
如果系统中不存在被被控量的反馈回路，“调节器”只是根据直接或间接反映扰动输入的信号来控制，例如前馈控制系统，这种控制系统被称为开环系统。
开关量控制，例如阀门的开、关，挡板的开、关、电机的启、停，一般称为顺序控制，但也有一些电厂将这类系统称为开环控制系统。
生产过程中，开环控制和闭环控制常常配合使用，组成复合控制系统，例如前馈、反馈控制系统。
（3）按控制系统闭环回路的数目来分，有单回路控制系统和多回路控制系统，例如机组负荷协调控制系统就是一种多回路控制系统。
（4）按系统特性分，有线性控制系统和非线性控制系统。
所有各种类型的控制系统中，最基本、也是目前热工生产达程中用得比较广泛的，是线性闭环、恒值控制系统。
3．自动调节器的典型动态特性在最基本的热工自动控制系统中，自动调节器和被控对象组成一个相互作用的闭合回路。
在这种系统中，调节器根据被控量Y与设定值Z的偏差信号e，而使执行机构按一定的规律动作，从而引起控制机关位置m的变化。
目前的调节器的动态特性一般由三种典型调节作用组成，它们是比例、积分和微分作用，即P 、I 、D 作用。
即使DCS 应用于电厂以后，PID （规律）仍然是主要的控制器。
（1）比例作用（P 作用）比例作用的动态方程为m=ke ，K 称为比例系数，k1=δ 称为比例带。
比例作用的规律是，偏差e 愈大，控制机关位移量m 也愈大，偏差e 的变化速度快，控制机关的移动速度也快。
当采用P 作用调节器时，控制机关位置m 与被控量或相关变量的数值之间必然存在着一一对应的关系，因此，在不同负荷时（即对应不同的控制机关位置），被控量与设定值之间的偏差也不同，也就是说，调节过程结束时，被控量总是有偏差的。
合适确定比例带，一般总能使系统达到稳定，δ 越大，对提高稳定性愈有利，但调节过程速度放慢，静态时被控量与设定值偏差也增大。
（2）积分作用（I 作用）积分作用的动态方程式为 ⎰⋅=dt e m ，从该式可以看出，如果被控量不等于给定值，即0≠e ，执行机构就不会停止动作，只有在 e =0，即偏差消失时，执行机构才停止动作，因此，调节过程结束时，被控量必定是无差的。
在调节过程中，积分作用也存在着不合理的一面，即如果参数整定不当，会使调节过程发生振荡。
（3）微分作用（D 作用）微分作用的动态方程式是 dt de m =，从上式可以看出，调节过程结束时，偏差e 不变，dtde 等于零，所以控制机构位置不会有变化，这样就不能适应负荷的变化，因此，仅有微分作用是不能执行控制任务的。
但微分作用的特点是其控制作用与偏差的变化速度成正比。
在调节过程的开始阶段，被控量Y 虽然偏离设定值不大，但如果其变化速度较快，微分作用可以使执行机构产生一个较大的位移。
也就是说D 作用比P 、I 作用超前，它加强了控制作用，限制了偏差的进一步增大，所以微分作用可以有效地减少动态偏差。
（4）比例、积分、微分（PID ）调节器比例、积分、微分调节器的动态方程式为⎪⎪⎭⎫ ⎝⎛++=⎰dt de T edt T e m d i 11δ δ称为比例带， Ti 称为积分时间常数，Td 称为微分时间常数。
这种调节器有比例、积分、微分作用的特点，因此，在采用这种调节器时，只要三个作用配合得当，就可以避免调节过程过分振荡，可得到无差的控制结果（积分作用），又能在调节过程中加强控制作用，减少动态偏差（微分作用）。
调节过程的品质应从三个方面来衡量，即稳定性，准确性（动态、静态偏差），以及快速性（调节时间）。
不能认为稳定性越高，调节品质就越好，在整定P、I、D参数时，应从稳定性、准确性、快速性三方面综合考虑。
4．主要的热工对象特性对象特性可以用静态特性和动态特性来描述。
静态特性描述的是对象平衡时输出与输入之间的关系，而动态特性是描述对象动态变化过程中输出与输入之间的关系。
分析被控对象的动态、静态特性有利于设计性能优良的控制系统。
对象特性可以通过理论计算、试验方法获得。
后面各节在对系统进行分析时，将对某些对象的对象特性进行分析。
5．跟踪和无扰动切换自动调节系统通常可以有两种或多种运行方式，例如手动、自动方式；采用DCS后，为了实现最优的控制性能和实现全程自动控制，对于同一个被控量，可能有多种控制方案。
当进行方式切换或方案切换时，应该是无扰动的。
为了实现无扰动切换，就必须采用跟踪技术。
6．提高CCS可靠性及控制性能的措施（1）为了提高测量信号的可靠性，除了在计算机硬件上采取必要措施（如提高转换精度、采用抗干扰措施等）外，还用软件对测量进行处理。
例如（质量检查、双测量处理、三测量处理）（2）MRE ，切手动。
在出现影响投入自动的信号后，为了安全起见，应将系统强切到手动方式。
（3）PLW ，优先降。
当出现某些异常或特殊情况时，将不再采用正常的控制信号，而是自动地降低控制输出。
（4）PRA，优先增。
与PLW相似，但，是增加控制输出。
（5）BI，闭锁增。
负荷协调控制系统中采用的一种功能。
当某一被调量，例如燃料量，跟不上燃料量需求指令的变化，且差距越来越大时，则闭锁机组负荷指令的增加。
（6）BD ，闭锁减。
与BI相反。
（7）RU、RD，迫升/迫降。
负荷协调控制系统在出现异常时的一种升/降负荷的行为。
（8）RB，快速减负荷。
在出现主要辅机跳闸时，负荷协调控制系统自动快速降低负荷。
（9）为了均衡负荷和实现无扰切换，对于多执行机构，采用平衡回路。
9．SAMA图中几个重要缩写及含义LWI 禁止减。
这时，无论是手动还是自动，都不能减小控制输出。
当出现异常情况时，如果继续减小控制输出会使控制性能进一步恶化的话，则应禁止减小控制输出。
RAI 禁止增。
与LWI相似，但，是不允许增加控制输出。
MRE 切手动。
ARE 切自动。
PLW 优先降，又称减超弛。
PRA 优先增，又称增超驰。
第二节测量信号的处理过程变量的测量与处理是构成闭环控制系统的一个重要组成部分，为了保证自动调节系统具有较好的品质，就必须使测量信号具有一定准确性。
在热力设备运行过程中，有许多因素会影响到测量的准确性，特别是由于测量元件、变送器或电路故障，可能会导致测量信号的失真甚至错误，进而使自动控制系统不能正常运行。
对测量信号进行处理的目的，就是为了提高测量信号的可靠性和准确性，为提高自动控制系统的品质创造必要条件。
对于某一过程变量，根据其在过程中的重要程度，可分别采取单测量、双测量或三测量处理方法。
单测量是指使用一个测量元件（一个变送器）测量工厂中某一点上的物理参数。
对那些不太重要的参数或者是被用于记录、显示、补偿等用途的参数，例如加热器水位、燃油压力、给水温度等，一般采用这种测量方法。
对于那些被认为对工厂运行相对重要的参数，例如凝汽器热井水位、屏式过热器出口汽温等，采用双测量方法，即采用两个测量元件（变送器），测量同一个意义的参数。
对于那些对工厂安全、经济运行非常重要的参数，往往采用三测量方法，即用三个测量元件（变送器）测量同一个意义的过程参数。
例如，主蒸气压力、机组负荷、炉膛压力、汽包水位、高温过热器出口汽温等。
当用多个测量元件测量同一个参数时，究竟用哪一个测量元件（变送器）测出的参数作为自动控制系统所使用的过程变量呢？这就需要由相应的算法来处理和选择。
对单测量的处理较为简单，仅需对测量信号进行质量的检查，若无质量问题，则说明该测量可用于自动控制系统，否则就不能用作自动控制系统中的过程变量信号，系统就不能以自动方式运行，测量处理算法将发出切手动信号。
这里说明一下，所谓一个信号出现了质量问题一般是指，一个输入信号的值是一个非法数值，或者是一个不在正常的测量范围内的值，或输入信号的值长时间未得到更新。
