振动开关原理
振动开关是一种常见的电子元件,它在许多电子设备中被广泛应用。
振动开关的原理是基于振动传感器的工作原理,它能够通过检测物体的振动来实现开关的控制。
在本文中,我们将详细介绍振动开关的原理及其在实际应用中的作用。
振动开关的工作原理主要是利用振动传感器对物体振动的敏感性。
当物体受到外部力的作用而产生振动时,振动传感器会产生相应的电信号。
振动开关通过检测这些电信号的变化来实现开关的控制。
当物体处于静止状态时,振动传感器不会产生电信号,开关保持关闭状态;而当物体受到振动时,振动传感器会产生电信号,开关就会打开。
振动开关在实际应用中有着广泛的用途。
例如,在自动化生产线中,振动开关可以用来检测物体的运动状态,实现自动控制;在家用电器中,振动开关可以用来控制设备的开关,提高设备的智能化程度;在安防系统中,振动开关可以用来检测窗户或门的开关状态,实现对家庭安全的监控。
除了以上的应用领域外,振动开关还可以被广泛应用于其他方面。
例如,在交通信号灯中,振动开关可以用来检测车辆的通过情况,实现交通信号的智能控制;在医疗设备中,振动开关可以用来检测患者的生理状态,实现对患者的监护。
总的来说,振动开关作为一种常见的电子元件,具有着广泛的应用前景。
它的工作原理简单易懂,操作方便灵活,能够满足各种不同场景下的控制需求。
随着科技的不断发展,振动开关的应用范围将会越来越广泛,为人们的生活带来更多的便利和安全保障。
希望通过本文的介绍,读者对振动开关的原理及应用有了更深入的了解。
振动控制原理
振动控制原理指的是通过对振动系统进行控制,降低或消除系统的振动,并使系统能够稳定工作的技术原理。
在振动控制中,一般会采用控制器和执行器来实现振动的监测和抑制。
振动控制的基本原理是通过合适的控制算法,根据振动系统的输入输出关系,对系统进行有针对性的控制,从而达到减小系统振动幅度和频率,提高系统的稳定性和运行效率的目的。
振动控制的核心思想是通过调节系统的力、位置或速度等参数,使系统的振动能量减小或分散到其他影响较小的频段中。
常见的振动控制方法包括被动控制和主动控制。
被动控制是指通过连接阻尼器、减振器等被动元件来消耗和分散振动能量,从而减小系统振动的幅度。
被动控制通常适用于频率固定的振动问题,而对于频率变化较大或需要更加精确的控制问题,主动控制则是更为有效的方法。
主动控制是指通过对系统输入信号进行实时调整和控制,实现对系统振动的主动抑制。
主动控制通常需要使用传感器来监测系统的振动状态,然后通过控制器对执行器进行控制,对系统进行实时调整。
主动控制方法通常包括PID控制、自适应控制、模糊控制等。
振动控制的应用领域非常广泛,包括工程结构防振、车辆振动控制、航空航天、机器人、医疗设备等。
振动控制可以降低噪声、提高系统的稳定性和寿命,同时也可以提高系统的运行效率和精度。
尽管振动控制领域存在一些挑战,如控制算法的设
计、系统模型的准确性、实时性等问题,但随着技术的不断进步,振动控制技术在各个领域的应用前景仍然非常广阔。
手机振动原理
手机振动是通过内部的电机或称为震动马达来实现的。
手机震动马达通常由一个旋转偏心圆盘和一个重力块组成。
当手机收到振动信号时,控制电路会将电流传送到震动马达的线圈中。
线圈中的电流产生了一个磁场,这个磁场与一个永久磁铁相互作用,使得线圈开始旋转。
在线圈的旁边,有一个固定的偏心圆盘。
当线圈旋转时,偏心圆盘也会随之旋转。
偏心圆盘的形状使得其在旋转时中心点会产生离心力。
这个离心力会传递给整个手机,使得手机产生震动效果。
在偏心圆盘的底部还有一个重力块。
这个重力块会随着偏心圆盘的旋转而不断地改变位置。
这种不断改变的位置可以增加手机震动的多样性和效果。
当振动信号结束时,电流会被切断,磁场消失,线圈停止旋转。
这样手机的震动也会随之停止。
总的来说,手机振动的原理是通过电机内部的旋转线圈产生离心力,并借助重力块实现震动效果。
这种振动机制可以让手机在接收到来电、短信或其他提醒时,以震动的方式让用户知晓。
机械振动的原理和控制方法机械振动是指物体在弹性介质作用下,出现周期性的膨胀与收缩的现象。
机械振动广泛存在于工业、军事、天文等多个领域中,对于系统的稳定性、工作性能、安全性、寿命等方面都有着重要的影响。
因此,研究机械振动的原理和控制方法显得非常必要。
一、机械振动的原理机械振动是由于物体在弹性介质作用下,出现周期性的膨胀与收缩的现象。
这里主要涉及到两种形式的振动:一种是自由振动,即物体在没有外部作用下自然地振动;另一种是强制振动,即物体受外部强制作用而振动。
自由振动的原理:自由振动的主要原理是由于物体本身的初始形态造成的。
在没有外部作用时,物体会遵循自身特定的固有频率,反复执行某些动作。
这是由于物体受到扰动后,内部的弹性介质会将能量存储起来,随后再释放出来,从而使物体开始振动。
自由振动的特点是在系统中,没有外力或外干扰,其振动的幅度与频率都是恒定的。
强制振动的原理:另一种振动形式是强制振动,其原理是由外部的作用所引起。
通过施加一个外力,物体将发生周期性振动,并随之受到外力的影响。
此外,振动还可以通过参数的变化而被改变。
二、机械振动的控制方法机械振动对于工业生产、精密制造、核航天等领域的其他安全工程具有一定的风险。
因此,开发监控和控制机械振动的方法非常重要。
以下是三种常用的控制方法:1、主动控制主动控制是利用反馈控制来控制机械振动的方法。
它将传感器和控制器紧密结合,并利用控制算法来实现反馈控制。
主动控制可以在短时间内调整扰动力,避免波动的扩大。
这种方法多为闭环控制,实现快速响应和精密控制。
2、被动控制被动控制是通过设计结构或材料本身来抵消机械振动的方法。
例如,在应用中添加减振器、吸振器等来减少机械振动的影响。
被动控制的主要优点是不会引起额外的环境破坏。
3、半主动控制半主动控制通过结合主动控制和被动控制的特点来控制机械振动。
这种控制方法通常涉及添加补偿系统来调整扰动力。
比如,使用半主动液压隔振器来实现机械振动的控制。
机械振动控制工作原理机械振动是指物体在静态平衡位置附近以一定频率和振幅进行周期性的来回运动。
在许多机械系统中,振动会带来诸多问题,例如噪音、磨损、疲劳损伤等。
因此,为了保证机械系统的正常运行和增强其工作寿命,我们需要采取相应的振动控制措施。
机械振动控制的核心原理是通过减小振动的幅值或改变振动的频率来达到控制振动的目的。
下面将介绍几种常见的机械振动控制原理及其应用。
1. 质量阻尼器质量阻尼器是一种常见的振动控制装置,其原理基于振动吸能材料的使用。
通过将质量阻尼器与机械系统相连,振动能量将被吸收和消散,从而减小振动传递到机械系统的幅值。
质量阻尼器常用于建筑物、桥梁和车辆等领域,能有效降低振动带来的不利影响。
2. 主动振动控制主动振动控制是通过采取主动控制手段在机械系统中引入与振动相位和幅值相反的力或位移,从而实现振动的减小。
主动振动控制系统中通常包括传感器、控制器和执行器等部件,传感器用于监测振动信号,控制器根据传感器信号实时调整力或位移的大小和方向,执行器则负责施加控制力或位移。
主动振动控制在航空航天、汽车和机床等领域得到广泛应用。
3. 被动振动控制被动振动控制是指采用被动元件来控制机械振动。
常见的被动振动控制元件包括阻尼材料、弹簧、质量块等。
通过选择合适的阻尼材料和弹簧刚度,可以有效吸收和控制振动能量的传输,减小振动的幅值。
被动振动控制通常适用于小型机械系统,如舰船、航空器等。
4. 振动吸振器振动吸振器是一种能够通过调整固有频率和阻尼系数来控制振动的装置。
其原理基于动态振动吸收系统,通过与机械系统耦合,吸收和消耗机械系统中的振动能量,从而减小振动幅值。
振动吸振器常用于建筑结构、桥梁和振动源机械等领域。
总结机械振动控制工作原理主要通过减小振动幅值或改变振动频率来达到控制振动的目的。
常用的控制方法包括质量阻尼器、主动振动控制、被动振动控制和振动吸振器等。
通过深入研究振动控制原理和应用,我们可以更好地理解和解决机械系统中的振动问题,提高机械系统的工作效率和可靠性。
振动主动控制的基本原理振动主动控制的基本原理,哎呀,听起来好高深对吧?其实不然,咱们来聊聊这个话题,轻松又幽默,保证你听了之后恍若一阵春风拂面,心里暖暖的。
振动这个东西,真是无处不在,想想你坐的椅子,走的路,还有你心爱的手机,随时随地都在给你送上各种震动体验。
你是不是觉得生活中好多东西都跟振动扯上关系?没错!振动控制,简单来说,就是管理这些“抖动”,让它们不至于影响我们的生活和工作。
想象一下,家里的洗衣机在高速旋转时,整个地板都跟着它摇摆,这可不是什么好事。
如果不控制好,那可真是让人崩溃的场景。
就像你在外面聚会时,耳边总有一种“嗡嗡”的声音,真想让它安静下来。
这时候,振动主动控制就派上了用场。
它通过各种高科技手段,像是给机器加了一双“耳朵”,能及时察觉到振动的变化,立马采取措施,把不必要的振动给压下去,省得你受罪。
说到这里,不得不提一种神奇的装置,那就是“传感器”。
嘿,这小家伙就像是机器的“神经末梢”,随时在监测周围的环境。
它们能感知到任何微小的变化,比如说某个零件开始抖动,那可不能让它任性下去。
于是,控制系统会立刻启动,像个贴心的小助手,调整机器的运行状态,确保一切正常。
是不是感觉有点像科幻电影里的情节?不过,这可都是现实,真的很酷!然后我们得说说反馈控制。
这是个牛逼的概念,听着可能有点晦涩,但实际上它就是个“闭环”操作。
简单点说,就是机器在做什么,控制系统会实时监测,然后自动调整。
就像你在打篮球,投篮的时候看到球飞向篮筐,立马调整自己的姿势。
这样一来,振动就能被精准控制,真是让人拍手叫好。
振动主动控制并不是万能的,偶尔也会出现“意外”。
比如说,某些环境因素会影响到传感器的效果,甚至让机器产生意外的震动。
这就像你和朋友聚会时,有个小伙伴突然开始唱歌,大家都吓了一跳。
这个时候就需要更高级的技术来应对,比如算法和数据分析。
这些高科技手段就像是大厨的秘密调料,让你的机器不再“发疯”。
现在咱们来说说实际应用。
振动开关原理
振动开关是一种常见的传感器,它可以通过物体的振动来探测物体的状态,从而控制设备的开关。
振动开关原理是基于物体的振动会导致开关内部的金属球或弹簧产生振动,从而触发开关的开闭动作。
振动开关的工作原理主要包括以下几个方面:
1. 结构组成:振动开关一般由金属球、弹簧、接点等部件组成。
当外部物体振动时,金属球或弹簧会受到振动力的作用而产生位移,从而触发接点的开闭动作。
2. 振动传感:振动开关内部的金属球或弹簧可以视作一种振动传感器,当外部物体振动时,这些部件会感受到振动力的作用,从而产生相应的振动响应。
3. 接点触发:振动开关内部的金属球或弹簧在受到振动力作用时,会触发接点的开闭动作,从而实现设备的控制开关。
4. 应用领域:振动开关广泛应用于各种设备中,如安防系统中的震动报警器、智能家居中的振动感应灯等,以实现对设备状态的监测和控制。
总的来说,振动开关利用物体振动产生的力来触发接点的开闭动作,从而实现设备的控制。
其工作原理简单直观,应用领域广泛,是一种常见的传感器设备。
2,解析基础隔震、消能减震、振动控制的原理和分类。
工程中的隔震(振)分两种情况:(书本内容)(1)阻止振动的输出。
(主动隔震)(2)阻止振动的输入。
(被动隔震)第一种隔振情况实际上是力的隔离,即使动力机器产生的不平衡力或地铁车辆产生的冲击力降低,不传入或减少传入到地基中。
第二种隔振情况实际上是基底振动的隔离。
隔震的原理:隔震的基本思想就是在建筑与基础之间设置一个柔软的隔震层,利用水平刚度相对很小的隔震装置减少地震对上部结构的作用。
在建筑的上部与下部结构之间设置隔震支座,当发生地震时,隔震支座上下结构发生相对水平位移使隔震支座发生弹性变形耗散能量、使结构的基本周期由常规的0.3s~1.2s延长至隔震结构的2.0s~4.0s、使上部结构的震动近似为缓慢的“整体平动”和使结构处于弹性状态,从而地震作用大大减少。
建筑隔震的分类:1,按技术类型划分:1)叠层橡胶支座隔震技术2)摩擦滑移隔震技术3)滚动隔震技术4)碟形弹簧竖向隔震技术5)复合隔震技术2,按隔震层位移划分:1)基础隔震2)层间隔震3)大跨空间屋架或网架支座隔震4)房屋内部局部隔震消能减震的原理:结构消能减震技术是在结构某些部位(如支撑、剪力墙、连接缝或连接构件)设置耗能(阻尼)装置(或元件)。
在主体进入非弹性状态前装置(或元件)率先进入耗能工作状态,通过该装置产生摩擦、弯曲(或剪切、扭转)弹塑性(或粘弹性)滞回变形来耗散能量或吸收地震输入结构的能量,以减少主体结构的地震反应。
耗能元件分为:1)数度相关型耗能元件,如线性粘滞或粘弹性阻尼器。
2)位移相关型耗能元件,如金属屈服型或摩擦型阻尼器。
3)调谐吸震型耗能元件,如TMD,TLD。
振动控制原理:在工程结构的特定部位装设某种装置(例如隔震垫等)或某种机构(例如消能支撑、消能剪力墙、消能节点、消能器等)或某种子结构(例如调频质量等)或施加外力(外部能量输入)或调整结构的动力特性,使工程结构在地震(或风)的作用下,其结构的动力响应(加速度、速度、位移)得到合理的控制,确保结构本身及结构中的人员仪器设备的安全和处于正常的使用环境状况。
混凝土结构振动控制原理一、引言混凝土结构是现代建筑中最常见的结构之一,其重要性不言而喻。
然而,随着地震等自然灾害的频繁发生,如何保障混凝土结构的安全性变得越来越重要。
因此,振动控制技术被广泛应用于混凝土结构中,以降低地震等外力对混凝土结构的影响,提高其抗震能力。
二、混凝土结构的振动特性混凝土结构的振动特性是进行振动控制的前提,因此,在混凝土结构振动控制原理的解释中,我们首先需要了解混凝土结构的振动特性。
混凝土结构振动的主要特性有以下几点:1. 固有频率固有频率是指混凝土结构在自由振动时的振动频率,它与混凝土结构的几何尺寸、材料性质等因素有关。
2. 阻尼比阻尼比是指混凝土结构在振动时能量损失的程度,它与混凝土结构的材料性质、结构形式等因素有关。
阻尼比越小,混凝土结构的振动越明显。
3. 模态形状模态形状是指混凝土结构在振动时的振动形态,它与混凝土结构的几何尺寸、材料性质等因素有关。
4. 振动模式振动模式是指混凝土结构在振动时的振动方式,它与混凝土结构的几何尺寸、材料性质等因素有关。
混凝土结构的振动模式有水平振动、垂直振动等。
三、混凝土结构振动控制方法混凝土结构的振动控制方法主要包括主动振动控制和被动振动控制两种。
1. 主动振动控制主动振动控制是指通过主动加入控制力的方式,使混凝土结构的振动状态得到控制。
主动振动控制的实现需要引入控制系统,包括传感器、控制器和执行器等组成。
传感器用于感知混凝土结构的振动状态,控制器用于根据传感器采集的信息,计算出控制力指令,执行器用于实施控制力指令。
主动振动控制的优点是可以实时对混凝土结构的振动状态进行控制,但需要大量的设备和能源,成本较高。
2. 被动振动控制被动振动控制是指通过被动控制装置,在混凝土结构振动时,利用其自身的阻尼特性和质量惯性,实现对混凝土结构的振动控制。
被动控制装置通常是一些装置,如减震器、阻尼器等。
被动振动控制的优点是设备简单,成本低,但其控制效果较主动控制差。

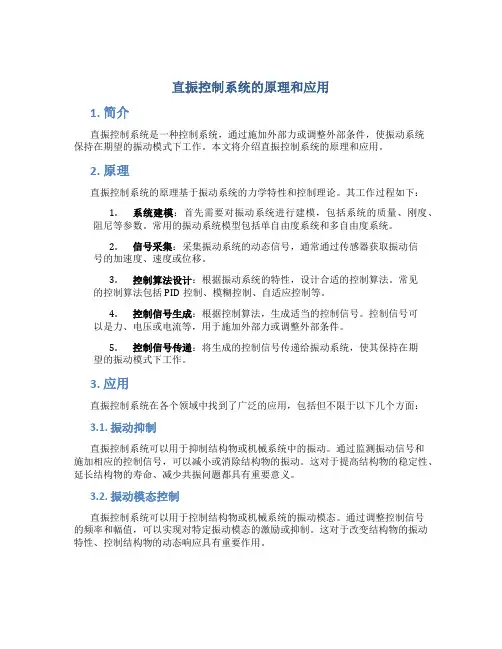

直振控制系统的原理和应用1. 简介直振控制系统是一种控制系统,通过施加外部力或调整外部条件,使振动系统保持在期望的振动模式下工作。
本文将介绍直振控制系统的原理和应用。
2. 原理直振控制系统的原理基于振动系统的力学特性和控制理论。
其工作过程如下:1.系统建模:首先需要对振动系统进行建模,包括系统的质量、刚度、阻尼等参数。
常用的振动系统模型包括单自由度系统和多自由度系统。
2.信号采集:采集振动系统的动态信号,通常通过传感器获取振动信号的加速度、速度或位移。
3.控制算法设计:根据振动系统的特性,设计合适的控制算法。
常见的控制算法包括PID控制、模糊控制、自适应控制等。
4.控制信号生成:根据控制算法,生成适当的控制信号。
控制信号可以是力、电压或电流等,用于施加外部力或调整外部条件。
5.控制信号传递:将生成的控制信号传递给振动系统,使其保持在期望的振动模式下工作。
3. 应用直振控制系统在各个领域中找到了广泛的应用,包括但不限于以下几个方面:3.1. 振动抑制直振控制系统可以用于抑制结构物或机械系统中的振动。
通过监测振动信号和施加相应的控制信号,可以减小或消除结构物的振动。
这对于提高结构物的稳定性、延长结构物的寿命、减少共振问题都具有重要意义。
3.2. 振动模态控制直振控制系统可以用于控制结构物或机械系统的振动模态。
通过调整控制信号的频率和幅值,可以实现对特定振动模态的激励或抑制。
这对于改变结构物的振动特性、控制结构物的动态响应具有重要作用。
3.3. 机器人控制直振控制系统可以用于机器人的振动控制。
通过监测机器人的振动状态,并通过施加控制信号调整机器人的动作,可以提高机器人的稳定性和精度。
3.4. 高精度加工直振控制系统可以用于高精度加工设备的控制。
通过控制加工设备的振动状态,可以提高加工的精度和表面质量。
3.5. 航空航天领域直振控制系统在航空航天领域中有着重要的应用。
例如,直振控制系统可以用于调整飞机的振动模态,提高飞机的稳定性和飞行性能。
机械振动控制的工作原理机械振动控制是指通过各种控制手段和技术手段,减少或控制机械系统中的振动幅值,从而提高机械系统的运行效率、安全性和可靠性。
在日常生活和工业生产中,机械系统的振动现象普遍存在,并且会给人们带来不便和经济损失,因此,研究和应用机械振动控制技术具有重要意义。
一、机械振动的基本原理机械振动是指在机械系统中由于各种力的作用使得系统中某些部分产生周期性的振动。
机械振动的基本原理可以归结为以下几个方面:1. 弹簧质量系统的振动原理: 弹簧质量系统是机械振动研究中最基本的系统之一。
它由质量、弹簧和阻尼器组成,当质量受到外力作用时,会引起弹簧变形和阻尼器的耗散,从而产生振动。
2. 振动的能量转换原理: 机械振动是通过能量的转换来实现的。
在振动过程中,机械系统中的能量由一种形式转换为另一种形式,如机械能、势能、动能等。
通过合理地控制能量的转换,可以实现对振动的控制。
3. 系统固有频率的原理: 一个机械系统具有固有频率,即自由振动频率。
当外力频率与系统的固有频率相同时,系统会出现共振现象,振幅会大幅度增加。
因此,控制机械振动需要合理选择激励频率。
二、机械振动控制的方法机械振动控制的方法主要包括两类:被动控制和主动控制。
1. 被动控制:被动控制是指通过改变结构或添加控制器来控制振动。
常见的被动控制方法有减振器的使用、质量的改变、刚度的调节等。
通过设计合理的减振器或调节结构参数,可以降低系统的振动响应。
2. 主动控制:主动控制是指通过传感器和控制系统主动地对振动进行控制。
主动控制方法可以根据振动水平的监测结果,实时调整振动控制器的参数,实现对机械振动的控制。
常见的主动控制方法有电动机控制、液压控制和电磁控制等。
三、机械振动控制的关键技术机械振动控制的过程中需要借助一些关键技术来实现,以下是几个关键技术的介绍:1. 传感器技术: 传感器是实现振动控制的基础。
通过传感器来实时采集和监测振动信号,对系统的振动情况进行评估和分析,从而为控制措施的实施提供依据。
振动控制技术原理及其应用在日常生活中,我们经常会遇到许多振动的场景,比如车辆行驶时的颠簸和震动,飞机在空中的震动和抖动等等。
这些都是由振动引起的,如果振动控制不好,会对设备的稳定性和安全性产生很大的影响。
因此,振动控制技术的研究和应用具有重要的意义。
振动控制技术的原理振动控制技术的原理主要包括几种方法:主动控制、被动控制和半主动控制。
主动控制是指通过激励与反馈系统实现力的控制,从而改变系统的振动特性。
这种方法在实际应用中用得最多,可提高振动控制的准确性和灵活性。
被动控制是指在系统中安装缓冲器、阻尼器等装置,利用其阻碍或吸收能量的性质来减小振动。
这种方法实现简单,但控制效果并不十分明显。
半主动控制是指结合主动控制和被动控制的方法。
通过某种能量转换装置,将被动装置所吸收的能量部分以较小功率反馈给系统,从而实现能量的控制。
振动控制技术的应用振动控制技术在许多工业领域中都有广泛的应用,主要包括机械制造、交通运输、建筑工程和航空航天等。
在机械制造领域,振动控制技术可以用于检测和控制机械设备的振动情况,从而提高生产效率和安全性。
例如,在车间制造过程中,加工机床的准确度可以通过振动控制技术大大提高,确保产品出厂质量。
在交通运输领域,振动控制技术可以用于减少汽车和飞机在行驶过程中的颠簸和震动。
例如,汽车的悬挂系统和飞机的飞行控制系统都使用了振动控制技术,以提高其稳定性和安全性。
在建筑工程领域,振动控制技术可以用于减少建筑物在地震、风等自然灾害中的震动。
例如,大桥、高楼等建筑物在设计中加入了振动控制装置,确保其在强烈震动环境中的稳定性和安全性。
在航空航天领域,振动控制技术可以用于减少飞行器在空中的抖动和震动,并提高其空气动力学性能。
例如,飞机的飞行控制系统、结构材料与结构处理等方面都使用了振动控制技术。
总结振动控制技术是一个涵盖范围非常广的技术领域,其应用前景非常广阔。
在实践中,我们需要根据需要选择合适的振动控制方法和技术装置,并且不断探索新的技术手段,以满足不同领域的振动控制需求,为社会和人类发展做出更大的贡献。
混凝土板的振动控制原理一、混凝土板振动的原因及危害混凝土板在使用过程中会产生振动,主要原因有以下几点:1.施工时振捣混凝土时产生的振动2.混凝土板上荷载作用下产生的振动3.地震、风等自然因素引起的振动混凝土板振动对结构的影响主要表现为:1.振动会导致混凝土板的破坏,进而影响结构的使用寿命。
2.振动会引起噪声和震动,对周围环境造成影响。
二、混凝土板振动控制的方法为了防止混凝土板振动对结构造成的影响,需要采用一些控制振动的方法,主要包括以下几种:1.增加混凝土板的刚度2.减小混凝土板的质量3.控制荷载的大小和分布4.采用振动控制器控制振动其中,采用振动控制器控制振动是目前应用最为广泛的方法。
三、振动控制器的工作原理振动控制器是一种能够对混凝土板振动进行控制的装置,其工作原理主要包括以下几点:1.检测振动信号振动控制器会通过传感器来检测混凝土板上的振动信号,将其转化为电信号。
2.处理振动信号振动控制器会对检测到的振动信号进行处理,包括滤波、放大等操作,以便进行控制。
3.生成控制信号根据处理后的振动信号,振动控制器会生成相应的控制信号,用于控制激励器的工作。
4.驱动激励器振动控制器会将控制信号传递给激励器,从而控制激励器的工作。
5.控制振动当激励器工作时,会对混凝土板进行振动,通过控制激励器的工作,振动控制器可以控制混凝土板的振动情况。
四、振动控制器的分类振动控制器主要有两种类型,分别是模拟振动控制器和数字振动控制器。
1.模拟振动控制器模拟振动控制器是一种基于模拟电路技术的振动控制装置,具有以下特点:(1)控制精度相对较低,一般为10%左右。
(2)对于高频振动控制效果较好。
(3)成本较低,适用于一些低要求的工程。
2.数字振动控制器数字振动控制器是一种基于数字信号处理技术的振动控制装置,具有以下特点:(1)控制精度相对较高,一般为1%左右。
(2)对于低频振动控制效果较好。
(3)成本较高,适用于一些高要求的工程。
建筑物的震动控制与减振设计震动控制与减振设计在建筑物的设计和建设过程中起着至关重要的作用。
本文将重点讨论建筑物的震动控制和减振设计的原理、方法以及在不同类型建筑中的应用。
一、引言建筑物的震动控制与减振设计是为了增强建筑物的抗震能力、保护人员生命安全和财产安全。
随着地震频发现象的出现,对于建筑物的震动控制和减振设计的需求越来越迫切。
下面将介绍震动控制与减振设计的基本原理。
二、震动控制与减振设计的基本原理1.质量减震法:通过增加建筑物的质量,降低震动对建筑物的影响。
质量越大,建筑物所受的震动越小。
例如,在高层建筑中采用重力负荷墙结构,可以有效降低建筑物受地震力的响应。
2.刚度减震法:通过增加建筑物的刚度,减少震动对建筑物的影响。
刚度越大,建筑物所受的震动越小。
例如,在桥梁结构中可以采用加固措施,增加桥墩的刚度,减小地震对桥梁的破坏。
3.隔震设计:通过将建筑物与地基分离,减少震动的传递。
例如,在地震频繁地区,可以采用隔震支座,将建筑物与地基分离,减小地震对建筑物的影响。
4.阻尼器设计:通过在建筑物中设置阻尼器,消耗震动能量,减小震动对建筑物的影响。
例如,在高层建筑中可以设置摩擦阻尼器或者粘滞阻尼器,控制建筑物的振动响应。
三、震动控制与减振设计的方法1.数值模拟方法:通过计算机模拟分析建筑物在地震作用下的响应,确定合理的结构参数和设计方案。
数值模拟方法可以提供较为准确的预测结果,为工程师提供指导意见。
2.试验方法:通过模型试验或全尺寸试验,研究建筑物在地震作用下的响应,验证设计方案的有效性。
试验方法可以直接观察到建筑物在地震作用下的变形和破坏情况,为减振设计提供重要参考。
四、不同类型建筑中的应用1.高层建筑:高层建筑由于自重大、高度高,容易受到地震的影响。
在高层建筑中,可以采用重力负荷墙结构、钢结构或者混合结构,通过质量减震、刚度减震或者阻尼器设计来控制震动。
2.桥梁结构:桥梁是承受地震力较大的结构,桥梁的破坏会对交通运输带来很大影响。
振动控制原理和技术振动控制原理和技术是一种用于减少或控制物体振动的方法和技术,广泛应用于机械工程、建筑结构、航空航天、汽车工程等领域。
其基本原理是通过采取措施来减少或抑制振动的能量传递或振动的幅值,以达到减少振动对系统性能和结构完整性的影响的目的。
振动控制技术的基本原理包括主动控制、被动控制和半主动控制三种方式。
主动控制:主动控制是指通过激励和反馈控制来产生与振动相反的力或力矩,以抑制振动。
主动控制系统通常由传感器、控制器和执行器组成。
传感器用于测量振动信号,控制器根据测量结果计算并输出控制指令,执行器根据控制指令产生相应的力或力矩,从而实现振动抑制。
主动控制技术具有响应速度快、可调节性强的优点,适用于对振动进行精确控制的应用场景。
被动控制:被动控制是指通过添加阻尼器、弹簧等被动元件来吸收或分散振动能量,从而减少振动的幅值。
被动控制技术通常采用传统的机械或材料手段,例如减震器、隔振垫等。
这些被动元件能够消耗振动能量,减小振动的传递路径或改变结构的固有频率,从而实现振动控制。
被动控制技术简单可靠,成本相对较低,适用于一些振动幅值较小的应用场景。
半主动控制:半主动控制是主动控制和被动控制的结合,通过调节控制器中的参数或改变元件的特性来实现振动控制。
半主动控制技术可以根据振动的特征和控制要求动态调整控制参数,以适应不同工况下的振动抑制需求。
常见的半主动控制技术包括可调阻尼器、液体阻尼器等。
在振动控制技术中,还存在一些常用的方法和技术手段,包括模态分析、频域分析、时域分析、最优控制等。
这些方法和手段可以用于振动系统的建模和分析,通过对振动系统的特性进行分析,选择合适的控制策略和参数,从而实现振动的减小或控制。
综上所述,振动控制原理和技术通过采取不同的控制策略和措施,减少或抑制振动对系统性能和结构完整性的影响。
无论是主动控制、被动控制还是半主动控制,都旨在提高系统的稳定性、减小振动幅值、延长系统的使用寿命,为各个领域的工程应用提供更加可靠和安全的解决方案。
机械振动技术的原理和应用机械振动技术是一种通过激励物体并产生振动的技术,可用于许多不同的应用领域,包括工业、航空、建筑和医学。
本文将介绍机械振动技术的基本原理以及它在各个领域中的应用。
1. 基本原理机械振动技术的原理基于物体的自然频率。
当一个物体经过受力后产生振动时,其振动频率与物体的固有频率相匹配。
因此,通过对物体施加恰当的周期性力,可以激励物体并产生振动。
在机械振动中,最常用的方法之一是使用振动器。
振动器是一种能够在不同频率下产生振动的设备,可使用电动机、液压和气压等各种能源。
振动器通常包括一个驱动器和一个振幅调节器,用于控制振动强度和频率。
对于机械振动的特定应用,可以通过选择不同类型的振动器并调节其参数来实现振动效果。
例如,可以使用电动振动器产生高频振动以清洗零件表面;或使用液压振动器实现更大的振动幅度以进行混合或研磨。
2. 工业应用机械振动技术在工业领域中具有广泛的应用。
其中的一种应用是在制造过程中使用振动来控制材料的流动性。
例如,在混合物中添加振动可以增强混和效果,并改善材料的均匀性。
另一个应用是在清洗和去污方面。
通过在液体中添加振动,可以加速清洗效果,减少清洗时间,并提高效率。
此外,还可以使用高频振动来消除金属零件表面的污垢和碎片,从而防止锈蚀并延长零件寿命。
3. 航空应用在航空领域中,机械振动技术可用于航空器的结构分析和性能测试。
这些试验通常涉及到使用振动台来模拟不同频率下的振动,以评估航空器在不同条件下的稳定性和安全性。
同时,振动台还可用于模拟航空器在不同地形条件下的振动,以模拟飞行中可能遇到的不同风险和问题。
这样的试验可以帮助开发人员更好地预测飞机的行为,从而正确评估其安全性和可靠性。
4. 建筑应用机械振动技术可以用于建筑领域中的结构安全和更可靠的建筑设计。
例如,在桥梁、管道和大型机器的结构持久性方面,机械振动技术可用于评估结构极限和疲劳寿命。
此外,机械振动技术还可用于模拟地震和其他自然灾害的条件,并评估结构在这些情况下的表现和安全性。
B 图1-1振动控制的基本原理(1)电动台的工作原理及框图载流导体载磁场中受电磁力的作用而运动,根据电磁学的基本原理,一段载流元dI放在磁场中(见图1-1)所受的电磁力可用下式表示Df=BId ℓsin (d ℓ^B )式中B 一载流导体所处磁场的磁通(Gs )I 一载流导体的电流有效值(A )dI ^B 一电流元与V 的夹角载振动台的设计中d ℓ^B=90°则sin (d ℓ^B )=sin90°=1∴df=BId ℓ整个驱动动圈的线圈式由无数小电流元组成的因此动圈所受的力F 为F=∫ℓ 0BId ℓ=IB ℓ………(1-1) ℓ…………动圈的有效长度显然,在上式中,当振动台与定型时B ℓ为定值则F αI 因此,当动圈上通过的电流I 以正弦规律变化,即产生所谓振动。
由(1-1)式可知振动台的激振力大小取决于I 、B 、ℓ三个参数的打小,气隙磁通B 的大小式不能无限制地增加的,当采取恒磁场时,B 一般为6000Gs 一7000Gs ,当采用单磁场励磁时,B 一般在13000Gs 左右,采用双磁场式B一般在16000Gs-18000Gs,ℓ是动圈线的有限长度,它受振动台体体积大小限制。
如果要增加激振力,则要增加动圈驱动电流I 的大小,而I是由功率放大器提供的,也就要增大功率放大器输出的大小。
为了表明由功率化为激振力的能力,人们常用数来表达,它定义为每产生一公斤的激振力所需功率放大器的瓦数,称为该振动台的力常数。
在振动台的应用中常用下列量纲I…………安培(A)ℓ…………厘米(cm)B…………高斯(Gs)F…………公斤力(kgf)则(1-1)改写成F=2x10-7IB ℓ……………………1—2(2)电动台的框图及各部件作用电动台的框图如图1-2所示各部分的主要作用是:信号发生器:提供振动台所需的控制电流。
功率放大器:把信号发生器提供的电流和电压进行放大,供给振动台足够的电流和电压。
震动控制技术的主要原理
震动控制技术主要基于以下原理:
1.反馈控制:震动控制系统会通过传感器将振动信号转化为电信号,并将其反馈给控制器。
控制器会根据反馈的振动信息与设定的参考信号进行比较,然后通过调节控制器输出的控制信号来减小振动幅度。
反馈控制可以实时地调整控制量,以快速减小或消除振动。
2.负反馈控制:负反馈控制是一种常见的控制策略,其原理是通过将控制器输出信号与振动信号进行比较,并根据比较结果调整控制器输出,使振动信号减小。
负反馈控制可以通过调整控制器增益来改变系统响应,以适应不同的振动条件。
3.主动控制:主动控制是一种主动干预系统振动的控制策略。
主动控制系统使用主动振动控制器,可以通过传感器检测到振动信号,并通过激励器或执行器产生反向的激励力以抵消振动力。
主动控制可以实时调整激励力的大小和方向,以实现更精确的振动控制。
4.模态控制:模态控制是一种基于系统的模态响应特性设计的控制策略。
它通过分析系统的自然模态,确定系统的振动特性,并设计相应的控制器来抑制或减小系统的振动。
模态控制可以根据系统动态特性进行精确的振动抑制,并同时考虑系统的结构特性和控制器设计。
综上所述,震动控制技术主要基于反馈控制、负反馈控制、主动控制和模态控制等原理来减小或消除系统的振动。
不同的控制策略可以根据应用的具体需求来选择和设计。
微振动被动控制原理微振动被动控制原理是一种新型的控制方法,它可以通过微小的振动来控制物体的运动,从而达到控制目的。
这种控制方法具有很多优点,比如控制精度高、控制范围广、控制成本低等等。
下面我们就来详细了解一下微振动被动控制原理。
我们需要了解什么是微振动。
微振动是指物体在运动过程中产生的微小振动,这种振动通常是由于外部环境的影响或者物体自身的特性所引起的。
微振动的特点是振幅小、频率高、能量低,因此它对物体的影响通常是微小的,但是如果能够利用这种微小的振动来进行控制,就可以达到很好的控制效果。
微振动被动控制原理的核心思想是利用物体自身的振动特性来进行控制。
具体来说,就是通过在物体上施加微小的外力,使得物体产生微小的振动,然后利用这种振动来控制物体的运动。
这种控制方法通常被称为被动控制,因为它不需要外部能量的输入,而是利用物体自身的能量来进行控制。
被动控制的优点在于它可以实现高精度的控制,因为它可以利用物体自身的振动特性来进行控制,从而达到很高的控制精度。
此外,被动控制还可以实现广泛的控制范围,因为它可以适用于各种不同的物体和环境。
最重要的是,被动控制的成本通常比较低,因为它不需要额外的能量输入,而是利用物体自身的能量来进行控制。
被动控制的实现通常需要利用一些特殊的控制器和传感器。
控制器通常用于控制外部力的大小和方向,以及控制物体的振动频率和振幅。
传感器则用于检测物体的振动状态,以便控制器可以根据物体的振动状态来进行控制。
这些控制器和传感器通常需要精密的设计和制造,以确保它们可以实现高精度的控制。
微振动被动控制原理在很多领域都有广泛的应用,比如机械工程、电子工程、航空航天等等。
在机械工程领域,微振动被动控制可以用于控制机械系统的振动和噪声,从而提高机械系统的性能和可靠性。
在电子工程领域,微振动被动控制可以用于控制电子设备的振动和热量,从而提高电子设备的性能和寿命。
在航空航天领域,微振动被动控制可以用于控制飞行器的姿态和稳定性,从而提高飞行器的飞行性能和安全性。
直振的工作原理
直振的工作原理是利用振动原理来实现物体的定点振动。
通过在物体上施加调频电流,使得物体内部的电磁铁产生不断变化的磁场,进而产生振动。
具体工作步骤如下:
1. 提供电源:将直流电源接入直振装置,以提供电流。
2. 施加电流:通过控制电源的开关以及电流大小来给物体内部的电磁铁供电。
这里的电流可以是正弦波、方波或其他形式的电流信号。
3. 产生磁场:物体内部的电磁铁在接受电流的作用下产生磁场。
磁场的大小和方向根据电流的强度和方向而定。
4. 产生力:由于物体内部磁场的变化,磁力将作用于振动元件上。
这个力的大小和方向取决于电磁铁和振动元件之间的相对位置以及磁场的变化速率。
5. 振动:产生的力将使振动元件发生振动。
振动元件可以是弹簧、振荡子或其他形式的机械结构。
6. 调整频率:通过调整电流的频率,可以控制振动的频率和幅度。
不同频率的电流将产生不同频率和振幅的振动。
总的来说,直振通过控制电流来产生磁场,从而使物体发生振动。
这种振动可以应用于许多领域,如声波发生器、震动传感器等。
B 图1-1
振动控制的基本原理
(1)电动台的工作原理及框图
载流导体载磁场中受电磁力的作用而运动,根据电磁学的基本原理,一段载流元dI
放在磁场中(见图1-1)
所受的电磁力可用下式
表示Df=BId ℓsin (d ℓ^B )
式中B 一载流导体所处
磁场的磁通(Gs )I 一载
流导体的电流有效值
(A )dI ^B 一电流元与V 的夹角载振动台的设计中d ℓ^B=90°则sin (d ℓ^B )=sin90°=1∴df=BId ℓ整个驱动动圈的线圈式由无数小电流元组成的因此动圈所受的力F 为
F=∫ℓ 0BId ℓ=IB ℓ………(1-1) ℓ…………动圈的有效长度
显然,在上式中,当振动台与定型时B ℓ为定值则F αI 因此,当动圈上通过的电流I 以正弦规律变化,即产生所谓振动。
由(1-1)式可知
振动台的激振力大小取决于I 、B 、ℓ三个参数的打小,气隙磁通B 的大小式不能无限制地增加的,当采取恒磁场时,B 一般为6000Gs 一7000Gs ,当采用单磁场励磁时,B 一般在13000Gs 左右,采用双
图1-2
动台体体积大小限制。
如果要增加激振力,则要增加动圈驱动电流I 的大小,而I是由功率放大器提供的,也就要增大功率放大器输出的大小。
为了表明由功率化为激振力的能力,人们常用数来表达,它定义为每产生一公斤的激振力所需功率放大器的瓦数,称为该振动台的力常数。
在振动台的应用中常用下列量纲
I…………安培(A)
ℓ…………厘米(cm)
B…………高斯(Gs)
F…………公斤力(kgf)
则(1-1)改写成
F=2x10-7IB ℓ……………………1—2
(2)电动台的框图及各部件作用
电动台的框图如图1-2所示
各部分的主要作用是:
信号发生器:提供振动台所需的控制电流。
功率放大器:把信号发生器提供的电流和电压进行放大,供给
振动台足够的电流和电压。
励磁电源:为振动台提供强大的磁场所需的直流电源。
振动台体:是振动台的振动源,在这里产生振动。
测量与控制系统:用以测量振动量值的大小,并对振动台进行各
种控制(如定加速度扫频、定位移扫频等)。
振动形式及振动方式
1振动:
(1)振动是物体围绕平衡位置进行的往复运动的一种形式。
通常用一些物理量(如位移、速度、加速度等)随时间变化的函数来表达振动的时间历程。
或者说,振动可以认为是一个质点或物体相对于一个基准位置的运动。
当这个运动在一定的时间间隔后仍精确地重复着,我们称之为周期振动。
周期振动可以用它的振动位移x(t)为时间t 的函数关系来表示
X(t)=x(t+T)
周期振动的波形可以是各种各样的,最简单的形式是简谐振动,当把它按时间函数描绘成曲线时可以用图2-1的正弦曲线表示
t
图2-1周期振动的时间历程
图中T 代表周期,即两个相邻的完整的运动状态所经历的时间。
周期的倒数称为频率
ƒ=T
1
2振动的分类
(2-1)按振动产生的原因分
自由振动:当系统的平衡破坏、只靠其弹性恢复力来维持的振动。
振动频率就是系统的固有频率。
当有阻尼时,振动逐步
衰减知道停止。
t
图2-2周期振动的时间历程
动。
振动的特性与外部施加的激振力的大小、方向和频
率有关。
自激振动:由于系统具有非振荡性能源和反馈特性,从而引起的一种稳定的周期性振动。
振动的频率接近系统的固有频
率。
(2-2)按振动的规律分
正弦振动
(或称简谐振动):能用正弦(或余弦)函数描述其运动规律的周期
性振动,振动的幅值和相位是随时间变化,并可
以预测。
随机振动:不能用简单的函数(如正弦函数、余正弦函数、余弦函数等)或其简单组合来表达其运动规律,而只能用统计
方法来研究的非周期性振动。
振动的瞬时幅值事先必能
精确地判断、但可以用随机过程来描述。
其中还有随机加随机、随机加随机在加随机、正弦加随机加随机、正弦加随机。
(2-3)按振动的自由度数目分
单自由度振动:确定系统在振动过程中任何瞬时的几何位置
只需要一个独立的坐标
多自由度振动:确定系统在振动过程中任何瞬时的几何位置
需要对多个独立的坐标。
正弦振动用下述数字方程式描述
X=X m sin(ωt+φ)式中ω=2πƒ为角频率
T 时间
φ初相角
X m 质点离开基准的最大位移(亦称单振幅位移) 振动的大小通常可用振动参数如频率、位移、速度和加速度等不同
量值来表示,只要是正弦振动规律,各参量就有固
定的数学关系。
由于运动质点的速度是位移对时间
的变化率,所以振动速度V 可以将位移函数求导得
到 V=dt dx =ωX m cos ωt=ωX m sin(ωt+2π)= V m sin(ωt+2
π) 式中V m=ωX m=2πƒX m
同样,运动质点的加速度a 是速度对时间的变化率 A=dt
dv =ω2X m sin(ωt+π)=a m sin(ωt+π) 式中a m=2πƒ2v=ω2X m =4π2ƒ2X m
在振动的描述中,常用下列量纲
X m ——毫米(mm ) 振幅X m -1mm (单振幅)
a m ——重力加速度(g ) g=9.8m/s 2
f ——赫兹
随机振动中的随机推力的计算
F r=∑m·a rms
式中:F r为随机激振力
∑m运动系统的质量总和
a r.m.s随机振动的加速度总平方根
总平方根值的计算方法
随机振动功率谱均方根值是其谱密度曲线下的总面积的开方
Sxx(ω)dω
E(X2)=⎰∞
-
∞
式中:Sxx(ω)…………谱密度函数
E(X2)…………功率谱均方根
总均方根值a r.m.s是均方值E(X2)的正平方根
a r.m.s=)2
E
(X
计算加速度的均方根值G r.m.s
G r.m.s=E
+
+
A+
+
D
C
B
3振动台的选型
(1)根据被试产品(含夹具)的质量和正弦振动的最大加速度值(或随机振动的均方根值)的乘积、加30%余量确定额定激振力。
(2)根据试验规范的频率范围选择振动台的上、下限工作频率。
(3)当试验需要做水平振动时应配置水平滑台。
(4)试验的其它规范,例如最大位移、最大速度、最大承载能力
以及根据试件尺寸大小是否应配置垂直扩展台面(扩展台面的工作频率)等。
4工装夹具设计基本原则
(1)当试件体积比较小,而且形状比较规则时,试件可以用螺杆、压板的方式把试件牢牢的固定在振动台面。
但当试件体积较大,而且形状复杂时,这种固定方法显然很困难,这时需要制作夹具,因此实际上夹具是试件与振动台面连接的过度体,其功能是将振动台的振动和能量不失真的传递给试件。
(2)对试件夹具的要求
3-1振动各部分传递关系图
要想把振动台面上的振动不失真地通过夹具转到试件上,也就是说希望试件上测得的加速度值与振动台面上测得的加速度值完全一样,理论上夹具必须是一刚体才能做到。
而实际上是不可能的,可见夹具对振动试验的影响是很大的。
由刚度和形状决定的夹具一阶共振频率的大小将直接限制振动试验系统工作的上限频率。
夹具的设计是一门技术,对它的要求是比刚度尽可能大,也希望刚度大而重量轻。
从夹具的材料、结构、形状和制造工艺三方面考虑。
为了提高夹具的一阶共振频率,一般选择A3刚材料,A3刚强度高但重量重(比重为7.8kg/dm3)。
在同等激振力情况下,较重的夹具意味着振动台产生的加速度减少。
选择铝合金(或美铝合金)重量大大降低(比重为2.7kg/dm3或1.8kg/dm3),刚度不如A3,但可以加大材料厚度,形状上采用箱型结构、半球结构、封闭式结构以及胫板结构,在制造方法上采用整体铸造、焊接工艺都能提高夹具的刚度,进而提高夹具的一阶共振频率,扩大试验系统的使用范围。
4-1直九WA夹具
图4-1我们自己设计的直九W A夹具,材料用铝合金,整体焊接,其刚度较高重量轻,改变方向时装卸方便。
我们在试件上分别A-B两点上做了试验,采取了数据。
A
B
左图是直九W A夹具数据,右图是振动台台体数据。
夹具A点50hz
台体50hz 夹具B点50hz
夹具A点100hz
台体100hz 夹具B点100hz
A点500hz
台体500hz B点500hz。
