交流电的基础知识

交流电基础知识一、电压等级1、安全电压：≦36V，，2、低电压等级：127V，220V，380V，660V等1000V以下低压3、中压：1140V,10KV等1000V-10KV叫中压4、高压：35KV----220KV5、超高压：330KV---750KV。

6、特高压。

1000kV为特高压电2007年2月5日我国首个1000kV特高压电压等级在武汉特高压交流试验基地诞生。

二、功率1、有功功率（平均功率）正弦交流电在一个周期内的平均功率为：P=I*VCOSϕ；cosφ 称为RLC电路的功率因数。

2、无功功率有功功率反映的是电路消耗的功率，而无功功率反映的是电路储能元件的能量交换情况，它等于能量变换的最大功率，计算可得：Q=I*VSINϕ感性负载：电动机等负载电流的相位是滞后于电压的，这类负载称为感性负载。

容性负载：电容器等负载电流是超前于端电压的，这类负载称为容性负载。

一般地电力用户功率因数为0.90及以上，其他100kVA(kW)及以上电力用户和大、中型电力排灌站功率因数为0.85及以上，趸售和农业用电功率因数为0.80及以上。

凡功率因数未达到上述规定的新用户，供电局可拒绝接电。

用户可以接入无功补偿设备（电容性）来提功率因数。

3、视在功率在交流电路中，由于有感性或容性储能设备，电压与电流有相位差，通俗讲就是电压与电流不在同一时间到达；因此，表面看电压有多大、电流有多大，实际并没有做那么大的功，有电源与储能设备的能量转换；所以称为视在功率。

交流电路中总电压与总电流有效值的乘积叫做视在功率，即：22S=P*Q I V+=三、负载对直流电路：电感L ，感抗L X =0 ；电容C ：容抗C X =∞ 对交流电路：电感L ，L X =j L ω；电容C ：C 1X =j C ω； 并联阻抗：1Z=R j L j Cωω RLC 电路：串联阻抗1Z=R+j L j C ωω+欧姆定律的相量表达式：U =I Z ∙∙已知：上图所示 u(t)=1202cos(100090)15,30,83.3t R L mL C Fμ︒+=Ω== 求ｉ（t ） (t+90)(t+90)(t+90)i90t (t+90)i90(t+180)t t t (t+127)U =120e /8e /120e /e 4120e *e =10e 10e 6e 8e 10e i i R i i L i i i C i i i R L C I U R I U j L L I U j C C I I I I j ωωωωωωωωωωωωωω∙∙∙∙∙∙∙∙∙∙∙========-=++=-+=。

第四节 三相交流电路工业上应用最多的交流电是三相交流电。

单相交流电实际上也是三相交流电的一部分。

三相交流电有很多优点：例如三相电机比同尺寸的单相电机输出功率大，性能好；三相交流电的输送比较经济；既节约了有色金属又降低电能损耗等。

一、 、 三相交流三相交流三相交流电电的产生三相交流电一般由三相发电机产生。

其原理可由图1-46说明。

发电机定子上有U1-U2、V1-V2、W1-W2三组绕组，每组绕组称为一相，各相绕组匝数相等、结构一样，对称地排放在定子铁芯内侧的线槽里。

在转子上有一对磁极的情况下，三相绕组在排放位置上互差120o 。

转子转动时U1-U2、V1-V2、W1-W2绕组中分别都产生同样的正弦感应电动势。

但当N极正对哪一相绕组时，该相感应电动势取得最大值。

显然，V相比U相滞后120o ，W相比V相滞后120o ，U相比W滞后120o 。

三相电动势随时间变化的曲线如图1-47所示。

这种大小相等、频率相同、但在相位上互差120o 的电动势称为对称三相电动势。

同样，最大值相等、频率相同、相位相差120o 的三相电压和电流分别称为对称三相电压和对称三相电流。

图1-46 三相交流电发电机示意图图1-47 三相交流电波形三相交流电动势在时间上出现最大值的先后次序称为相序。

相序一般分为正相序、负相序、零相序。

最大值按U—V—W—U顺序循环出现的为正相序。

最大值按U—W—V—U顺序循环出现的为负相序。

如令三个相电压的参考极性都是起始端U1、V1、W1为正，尾端U2、V2、W2为负，又令U1—U2绕组中的电动势e u ，为参考正弦量，那么，三个相电压的函数表达式为：图1-48 三相交流电势相量图对称三相交流电动势的相量图，如图2-48所示。

二、三相三相电电源的接法源的接法 在生产中，三相交流发电机的三个绕组都是按一定规律连接起来向负载供电的。

通常有两种接法；一种是星形（Y）连接；另一种是三角形（△）连接。

（一） ） 星形星形星形连连接图1-49 三相交流电源的连接将电源三相绕组的末端U 2、V 2、W 2连接在一起，成为一个公共点（中性点），而由三个首端U 1、V 1、W 1分别引出三条导线向外供电的连接形式，称为星形（Y）连接。

交流电基础知识一、交流电简介交流电（Alternating Current，缩写为AC）是指电流方向和大小都随时间变化的电流。

与交流电相对的是直流电（Direct Current，缩写为DC），直流电的电流方向恒定不变。

二、交流电的特点1. 电流方向周期性变化：交流电的电流方向会在正向和反向之间周期性地变化。

2. 电流大小周期性变化：交流电的电流大小也会周期性地变化，呈现出正弦波形状。

3. 频率和周期：交流电的频率是指单位时间内电流方向变化的次数，单位为赫兹（Hz）。

周期是指电流方向变化一次所需要的时间，单位为秒（s）。

三、交流电的产生交流电可以通过发电机产生。

发电机中的转子由机械能驱动，通过旋转磁场的方式在线圈中感应出交流电。

四、交流电的表示交流电可以用正弦函数表示，即I=I0sin(ωt+φ)，其中I是电流的大小，I0是最大电流值，ω是角频率，t是时间，φ是相位差。

五、交流电的单位1. 电流单位：交流电的电流单位是安培（A）。

2. 电压单位：交流电的电压单位是伏特（V）。

3. 频率单位：交流电的频率单位是赫兹（Hz）。

六、交流电的优势与直流电相比，交流电具有以下优势：1. 传输损耗小：交流电在输送过程中，可以通过变压器进行升压和降压，减少传输损耗。

2. 远距离传输：交流电可以通过变压器进行长距离传输，方便用电。

3. 适用范围广：交流电可以通过变频器进行调节，以满足不同设备的需求。

七、交流电的应用交流电在我们的日常生活中得到了广泛的应用，包括：1. 家庭用电：交流电为我们的家庭提供了照明、供暖、空调等各种用电设备的能量。

2. 工业生产：交流电在工业生产中被广泛应用，驱动各种机械设备，提供能源支持。

3. 通信技术：交流电在通信技术中扮演着重要的角色，例如电话、电视、互联网等。

八、交流电的安全注意事项在使用交流电时，我们需要注意以下安全事项：1. 避免触电：不要用湿手触摸电线或插头，以免触电。

2. 使用绝缘工具：在进行电路操作时，使用绝缘手套或绝缘工具，提高安全性。

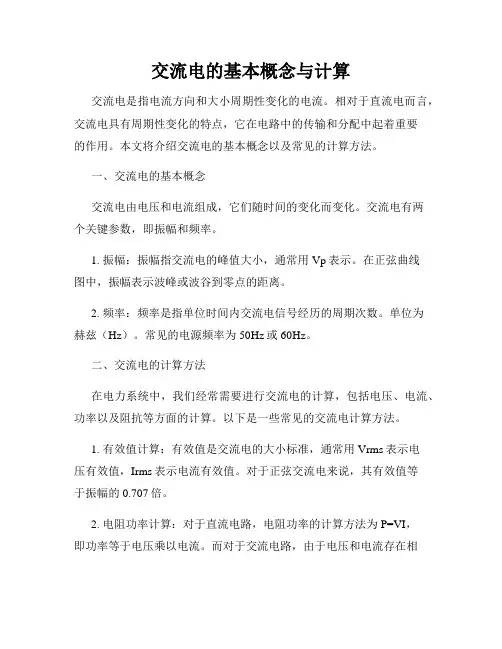

交流电的基本概念与计算交流电是指电流方向和大小周期性变化的电流。

相对于直流电而言，交流电具有周期性变化的特点，它在电路中的传输和分配中起着重要的作用。

本文将介绍交流电的基本概念以及常见的计算方法。

一、交流电的基本概念交流电由电压和电流组成，它们随时间的变化而变化。

交流电有两个关键参数，即振幅和频率。

1. 振幅：振幅指交流电的峰值大小，通常用Vp表示。

在正弦曲线图中，振幅表示波峰或波谷到零点的距离。

2. 频率：频率是指单位时间内交流电信号经历的周期次数。

单位为赫兹（Hz）。

常见的电源频率为50Hz或60Hz。

二、交流电的计算方法在电力系统中，我们经常需要进行交流电的计算，包括电压、电流、功率以及阻抗等方面的计算。

以下是一些常见的交流电计算方法。

1. 有效值计算：有效值是交流电的大小标准，通常用Vrms表示电压有效值，Irms表示电流有效值。

对于正弦交流电来说，其有效值等于振幅的0.707倍。

2. 电阻功率计算：对于直流电路，电阻功率的计算方法为P=VI，即功率等于电压乘以电流。

而对于交流电路，由于电压和电流存在相位差，所以需要使用复数形式的功率计算公式：P=Re(VI*)，其中Re 表示取实部，V和I分别表示电压和电流的复数形式。

3. 相位角计算：交流电中，电压和电流的相位差对于电路中能量的传递和性能的影响很大。

相位角是指电压和电流的相位差的大小，通过相位角可以判断电路中的电压和电流的关系。

4. 阻抗计算：阻抗是用来描述交流电路中电阻、电感和电容对电流和电压的影响。

阻抗可以通过复数形式表示，计算公式为Z=|Z|<θ，其中|Z|表示阻抗的模值，θ表示相位角。

三、交流电的应用交流电在生活和工业中有广泛的应用。

以下列举一些常见的应用领域。

1. 交流电作为电力传输的基础：电力系统中的电压都是交流电，通过变压器可以将电压升高或降低，以满足不同的用电需求。

2. 交流电驱动电动机：交流电驱动电动机在工业生产中应用广泛，如空调、电梯、制造业等领域。

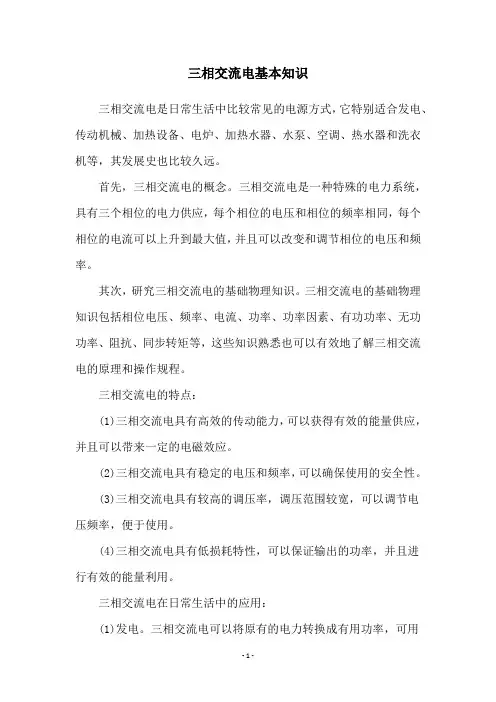

三相交流电基本知识三相交流电是日常生活中比较常见的电源方式，它特别适合发电、传动机械、加热设备、电炉、加热水器、水泵、空调、热水器和洗衣机等，其发展史也比较久远。

首先，三相交流电的概念。

三相交流电是一种特殊的电力系统，具有三个相位的电力供应，每个相位的电压和相位的频率相同，每个相位的电流可以上升到最大值，并且可以改变和调节相位的电压和频率。

其次，研究三相交流电的基础物理知识。

三相交流电的基础物理知识包括相位电压、频率、电流、功率、功率因素、有功功率、无功功率、阻抗、同步转矩等，这些知识熟悉也可以有效地了解三相交流电的原理和操作规程。

三相交流电的特点：(1)三相交流电具有高效的传动能力，可以获得有效的能量供应，并且可以带来一定的电磁效应。

(2)三相交流电具有稳定的电压和频率，可以确保使用的安全性。

(3)三相交流电具有较高的调压率，调压范围较宽，可以调节电压频率，便于使用。

(4)三相交流电具有低损耗特性，可以保证输出的功率，并且进行有效的能量利用。

三相交流电在日常生活中的应用：(1)发电。

三相交流电可以将原有的电力转换成有用功率，可用于发电设备的运转。

(2)传动机械。

三相交流电可以将电能转换为机械能，可用于机械设备的运转。

(3)加热设备。

三相交流电可以将电能转换为热能，可用于加热设备的运转。

(4)电炉、加热水器、电暖器、洗衣机、空调等家电设备。

三相交流电可以提供电能，可以满足家用电器的运行需求。

另外，三相交流电的安全使用也不可忽视，应该注意的有：（1）在使用三相交流电时，要确保接触电压安全，接触电压低于接线电压的10%是安全的。

（2）在使用三相交流电的时候，应该保证绝对的平衡，考虑到正确的相位角度以保证电路的可靠性。

（3）在使用三相交流电时，要注意观察电压频率，如果电压频率超过正常范围，则相关设备应该立即停止运行，以避免出现意外情况。

（4）三相交流电的接线要正确，不能混接，应按电路的要求正确接线，以免对电路造成损坏。

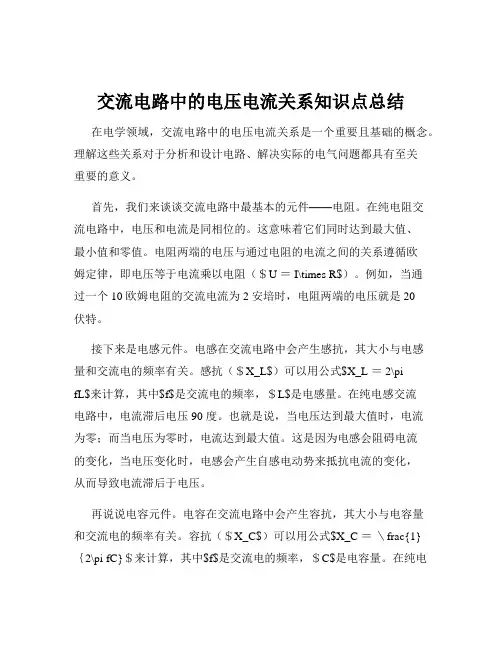

交流电路中的电压电流关系知识点总结在电学领域，交流电路中的电压电流关系是一个重要且基础的概念。

理解这些关系对于分析和设计电路、解决实际的电气问题都具有至关重要的意义。

首先，我们来谈谈交流电路中最基本的元件——电阻。

在纯电阻交流电路中，电压和电流是同相位的。

这意味着它们同时达到最大值、最小值和零值。

电阻两端的电压与通过电阻的电流之间的关系遵循欧姆定律，即电压等于电流乘以电阻（＄U ＝ I\times R$）。

例如，当通过一个 10 欧姆电阻的交流电流为 2 安培时，电阻两端的电压就是 20伏特。

接下来是电感元件。

电感在交流电路中会产生感抗，其大小与电感量和交流电的频率有关。

感抗（＄X_L$）可以用公式$X_L ＝ 2\pifL$来计算，其中$f$是交流电的频率，＄L$是电感量。

在纯电感交流电路中，电流滞后电压 90 度。

也就是说，当电压达到最大值时，电流为零；而当电压为零时，电流达到最大值。

这是因为电感会阻碍电流的变化，当电压变化时，电感会产生自感电动势来抵抗电流的变化，从而导致电流滞后于电压。

再说说电容元件。

电容在交流电路中会产生容抗，其大小与电容量和交流电的频率有关。

容抗（＄X_C$）可以用公式$X_C ＝＼frac{1}｛2\pi fC}＄来计算，其中$f$是交流电的频率，＄C$是电容量。

在纯电容交流电路中，电流超前电压 90 度。

这是因为电容两端的电压不能突变，当电压开始变化时，电流会立即响应，从而导致电流超前于电压。

在实际的交流电路中，往往不是单纯的电阻、电感或电容，而是它们的组合。

对于串联交流电路，如果是电阻和电感串联，总阻抗（＄Z$）等于电阻的平方加上感抗的平方的平方根，并且电压和电流之间的相位差取决于电阻和感抗的比例。

如果是电阻和电容串联，总阻抗等于电阻的平方加上容抗的平方的平方根，电压和电流之间的相位差也取决于电阻和容抗的比例。

对于并联交流电路，情况会稍微复杂一些。

在电阻和电感并联的电路中，总导纳等于电阻的倒数加上感抗倒数的平方和的平方根的倒数。

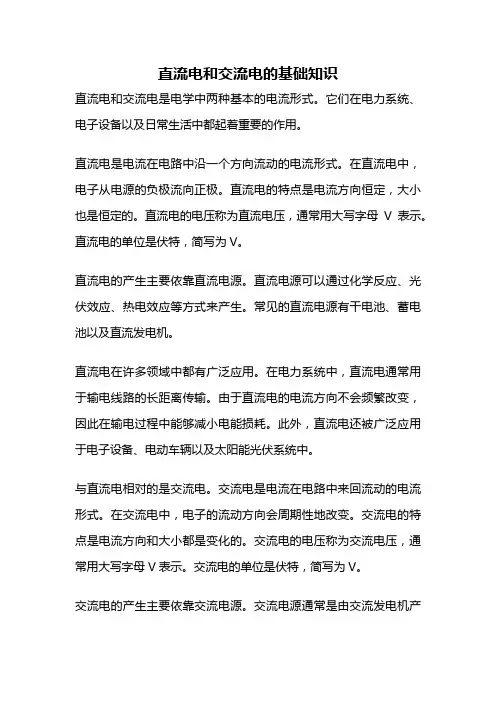

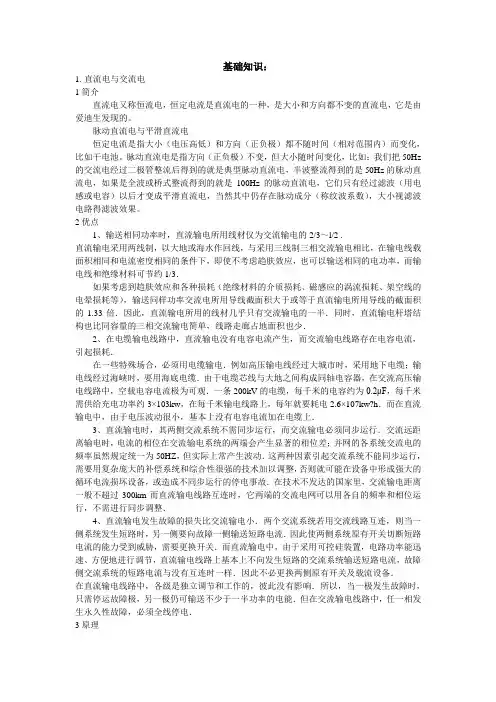

直流电和交流电的基础知识直流电和交流电是电学中两种基本的电流形式。

它们在电力系统、电子设备以及日常生活中都起着重要的作用。

直流电是电流在电路中沿一个方向流动的电流形式。

在直流电中，电子从电源的负极流向正极。

直流电的特点是电流方向恒定，大小也是恒定的。

直流电的电压称为直流电压，通常用大写字母V表示。

直流电的单位是伏特，简写为V。

直流电的产生主要依靠直流电源。

直流电源可以通过化学反应、光伏效应、热电效应等方式来产生。

常见的直流电源有干电池、蓄电池以及直流发电机。

直流电在许多领域中都有广泛应用。

在电力系统中，直流电通常用于输电线路的长距离传输。

由于直流电的电流方向不会频繁改变，因此在输电过程中能够减小电能损耗。

此外，直流电还被广泛应用于电子设备、电动车辆以及太阳能光伏系统中。

与直流电相对的是交流电。

交流电是电流在电路中来回流动的电流形式。

在交流电中，电子的流动方向会周期性地改变。

交流电的特点是电流方向和大小都是变化的。

交流电的电压称为交流电压，通常用大写字母V表示。

交流电的单位是伏特，简写为V。

交流电的产生主要依靠交流电源。

交流电源通常是由交流发电机产生的，它通过旋转磁场的方式使电流方向周期性地改变。

交流电源是我们日常生活中常见的电源形式，例如家庭用电、工业用电等。

交流电在电力系统中起着重要的作用。

电力系统中的电能输送是以交流电的形式进行的。

交流电的优点是可以方便地改变电压和电流的大小，通过变压器可以实现电能的长距离传输和调节。

此外，交流电还被广泛应用于家庭、工业以及交通运输等领域。

直流电和交流电在电学中有着不同的特点和应用。

直流电的特点是电流方向恒定，大小恒定；交流电的特点是电流方向和大小周期性变化。

直流电适用于长距离传输和稳定电压供应的场合，而交流电适用于电能输送和电压调节的场合。

直流电和交流电是电学中两种基本的电流形式。

它们在电力系统、电子设备以及日常生活中都发挥着重要的作用。

了解直流电和交流电的特点和应用，有助于我们更好地理解电学原理和电力系统的工作机制。

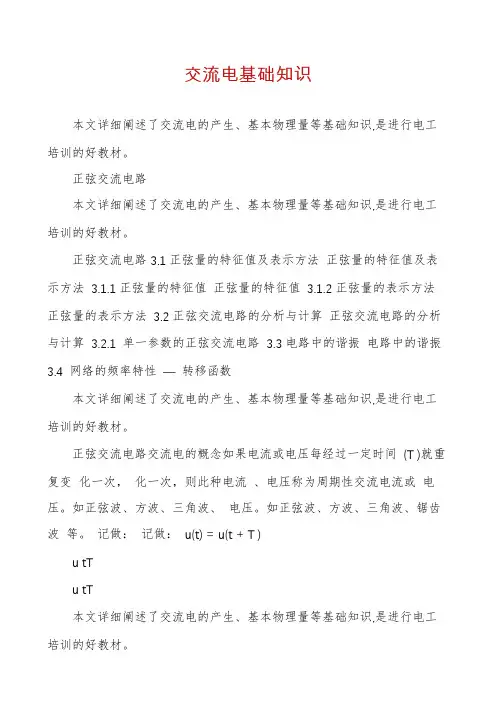

交流电基础知识本文详细阐述了交流电的产生、基本物理量等基础知识,是进行电工培训的好教材。

正弦交流电路本文详细阐述了交流电的产生、基本物理量等基础知识,是进行电工培训的好教材。

正弦交流电路3.1正弦量的特征值及表示方法正弦量的特征值及表示方法 3.1.1正弦量的特征值正弦量的特征值 3.1.2正弦量的表示方法正弦量的表示方法3.2正弦交流电路的分析与计算正弦交流电路的分析与计算 3.2.1 单一参数的正弦交流电路 3.3电路中的谐振电路中的谐振3.4 网络的频率特性― 转移函数本文详细阐述了交流电的产生、基本物理量等基础知识,是进行电工培训的好教材。

正弦交流电路交流电的概念如果电流或电压每经过一定时间(T )就重复变化一次，化一次，则此种电流、电压称为周期性交流电流或电压。

如正弦波、方波、三角波、电压。

如正弦波、方波、三角波、锯齿波等。

记做：记做：u(t) = u(t + T )u tTu tT本文详细阐述了交流电的产生、基本物理量等基础知识,是进行电工培训的好教材。

正弦交流电路如果在电路中电动势的大小与方向均随时间按正弦规律变化，由此产生的电流、正弦规律变化，由此产生的电流、电压大小和方向也是正弦的，这样的电路称为正弦交流电路。

也是正弦的，这样的电路称为正弦交流电路。

i t本文详细阐述了交流电的产生、基本物理量等基础知识,是进行电工培训的好教材。

正弦交流电的正方向正弦交流电也要规定正方向, 正弦交流电也要规定正方向,表示电压或电流的瞬时方向iuRi实际方向和假设方向一致t用小写字母表示交流瞬时值实际方向和假设方向相反交流电路进行计算时，交流电路进行计算时，首先要规定物理量的正方向，然后才能用数字表达式来描述。

的正方向，然后才能用数字表达式来描述。

本文详细阐述了交流电的产生、基本物理量等基础知识,是进行电工培训的好教材。

3.1正弦量的特征量及表示方法正弦量的特征量及表示方法3.1.1 正弦波的特征量Imi = I m sin(ω t + )ωtIm电流幅值(最大值) : 电流幅值(最大值) 角频率(弧度/秒：角频率(弧度秒): 初相角特征量: 特征量:ω本文详细阐述了交流电的产生、基本物理量等基础知识,是进行电工培训的好教材。

高考交流电知识点高考是每个中国学生都会经历的重要考试，其中物理科目涉及了许多知识点。

本文将探讨高考物理中一个重要且常遇到的知识点——交流电。

一、交流电的概念和特点交流电是指电流方向和大小周期性地反复变化的电流。

与交流电相对的是直流电，直流电的电流方向保持不变。

交流电具有以下几个特点：1. 频率：交流电的频率是指单位时间内交流电的周期数。

在中国，市电的频率是50赫兹。

频率越高，电流周期变化越快。

2. 交流电的振幅：交流电在正负半个周期内的最大电流值称为振幅。

振幅越大，交流电的电压变化范围越大。

3. 交流电的相位：交流电的相位是指交流电的位置相对于某一起点的偏移角度。

相位差决定了电流和电压之间的关系。

二、交流电的电压和电流关系交流电的电压和电流之间存在着一定的关系。

根据欧姆定律，电压与电流之间的关系可以用以下公式表示：U(t) = U0 * sin(ωt + φ)其中，U(t)表示时间t时刻的电压值，U0表示电压的最大值（即振幅），ω表示角频率，φ表示相位角。

可以看出，交流电的电压随时间变化而变化，呈正弦曲线。

通过改变电压的振幅和相位差，可以实现对交流电的控制。

三、交流电的功率和效率交流电的功率定义为电压U和电流I的乘积。

交流电的功率可以用以下公式表示：P(t) = U(t) * I(t)交流电的功率也会随着时间的变化而变化。

交流电的效率是指输出功率与输入功率之间的比值。

交流电的效率通常是通过电阻和电感来确定的。

在实际应用中，交流电的效率常常通过控制电路的元件来提高。

四、交流电的应用交流电在生活中有广泛的应用。

市电就是一种使用交流电供电的形式。

交流电的高频和高能量特点使其在工业、交通以及通信领域发挥重要作用。

除了供电之外，交流电还可以用于信息传输。

调制技术可以通过改变交流电的某些特性，使其携带音频、视频等信息。

这也是我们使用无线电、电视、手机等设备的基本原理。

五、交流电的安全问题在使用交流电时，安全问题非常重要。

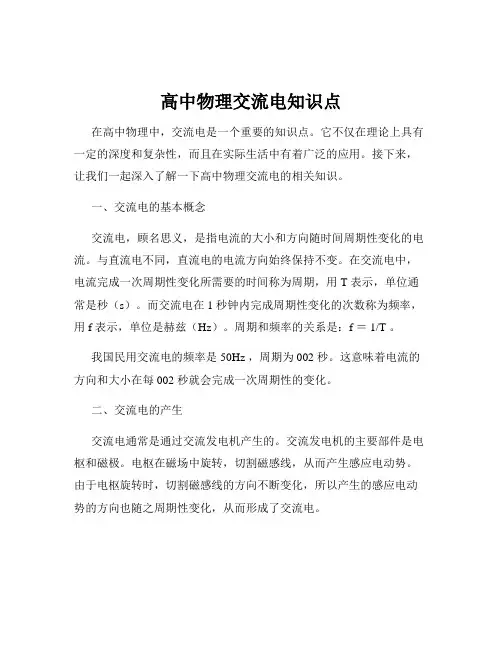

高中物理交流电知识点在高中物理中，交流电是一个重要的知识点。

它不仅在理论上具有一定的深度和复杂性，而且在实际生活中有着广泛的应用。

接下来，让我们一起深入了解一下高中物理交流电的相关知识。

一、交流电的基本概念交流电，顾名思义，是指电流的大小和方向随时间周期性变化的电流。

与直流电不同，直流电的电流方向始终保持不变。

在交流电中，电流完成一次周期性变化所需要的时间称为周期，用 T 表示，单位通常是秒（s）。

而交流电在 1 秒钟内完成周期性变化的次数称为频率，用 f 表示，单位是赫兹（Hz）。

周期和频率的关系是：f ＝ 1/T 。

我国民用交流电的频率是 50Hz ，周期为 002 秒。

这意味着电流的方向和大小在每 002 秒就会完成一次周期性的变化。

二、交流电的产生交流电通常是通过交流发电机产生的。

交流发电机的主要部件是电枢和磁极。

电枢在磁场中旋转，切割磁感线，从而产生感应电动势。

由于电枢旋转时，切割磁感线的方向不断变化，所以产生的感应电动势的方向也随之周期性变化，从而形成了交流电。

在正弦式交流电中，感应电动势的大小可以用公式 E ＝nBSωsinωt来表示。

其中，n 是线圈的匝数，B 是磁感应强度，S 是线圈的面积，ω 是角速度。

三、交流电的图像交流电的变化规律可以用图像来直观地表示。

最常见的是正弦交流电的图像，它是一条正弦曲线。

在图像中，横坐标表示时间 t ，纵坐标表示电流 i 或电压 u 。

通过图像，我们可以清楚地看到交流电的周期性变化，包括最大值、最小值、周期和相位等信息。

四、交流电的表达式正弦交流电的电流和电压可以用以下表达式来表示：电流：i ＝ Iₘsin(ωt ＋φ₁)电压：u ＝ Uₘsin(ωt ＋φ₂)其中，Iₘ和 Uₘ分别是电流和电压的最大值，也称为峰值；ω 是角频率，ω ＝2πf ；φ₁和φ₂分别是电流和电压的初相位。

五、交流电的有效值由于交流电的大小和方向不断变化，为了方便衡量交流电的做功能力，引入了有效值的概念。
