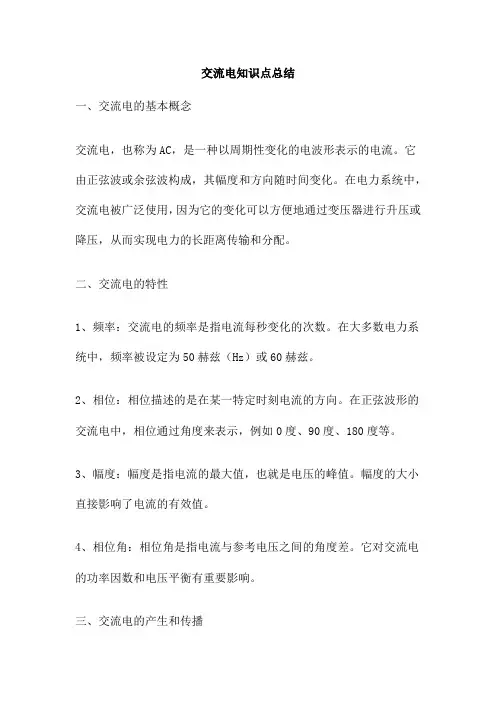

交流电知识点总结一、交流电的基本概念交流电，也称为AC，是一种以周期性变化的电波形表示的电流。

它由正弦波或余弦波构成，其幅度和方向随时间变化。

在电力系统中，交流电被广泛使用，因为它的变化可以方便地通过变压器进行升压或降压，从而实现电力的长距离传输和分配。

二、交流电的特性1、频率：交流电的频率是指电流每秒变化的次数。

在大多数电力系统中，频率被设定为50赫兹（Hz）或60赫兹。

2、相位：相位描述的是在某一特定时刻电流的方向。

在正弦波形的交流电中，相位通过角度来表示，例如0度、90度、180度等。

3、幅度：幅度是指电流的最大值，也就是电压的峰值。

幅度的大小直接影响了电流的有效值。

4、相位角：相位角是指电流与参考电压之间的角度差。

它对交流电的功率因数和电压平衡有重要影响。

三、交流电的产生和传播交流电可以通过机械方法产生，例如通过汽轮机或水轮机的转动来产生交流电。

交流电也可以通过电子器件如晶体管产生。

在电力系统中，交流电通过输电线路进行传输，其传播速度等于光速。

四、交流电的接收和使用在电力系统中，交流电被接收并转换为各种电压等级，以供各种电器设备使用。

通过变压器，交流电的电压可以得到调整，以适应不同的电器设备需求。

通过整流器等电子设备，交流电可以被转换为直流电，供一些电器设备使用。

五、交流电的安全使用在使用交流电时，需要注意安全。

不应在没有专业人员指导的情况下尝试修理电气设备。

对于高压线路，应保持足够的距离以避免触电。

在处理电力设备时，应始终佩戴适当的防护设备。

六、交流电的未来发展随着科技的发展，电力系统的技术和设备也在不断进步。

例如，柔性交流输电系统（FACTS）和超导变压器等新技术的应用将极大地提高电力系统的效率和稳定性。

随着可再生能源如风能和太阳能的广泛应用，电力系统的能源结构也在发生变化，这将进一步推动电力系统的可持续发展。

总结：交流电是现代电力系统的基础和核心，对于它的理解和掌握是理解现代电力系统的关键。

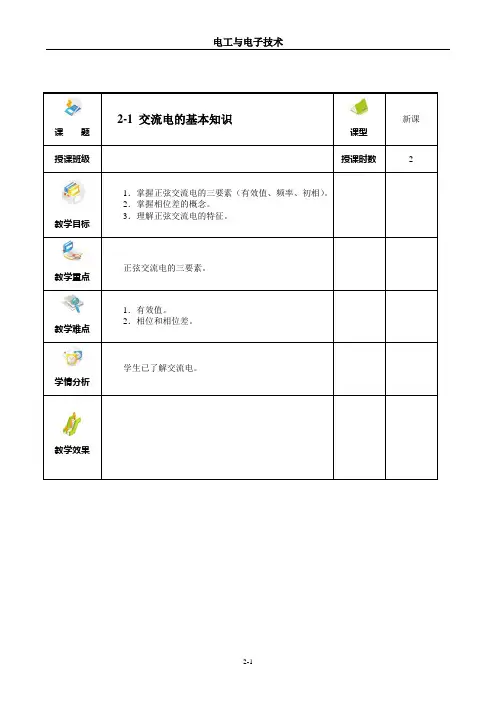

课题2-1 交流电的基本知识课型新课授课班级授课时数 2教学目标1．掌握正弦交流电的三要素（有效值、频率、初相）。

2．掌握相位差的概念。

3．理解正弦交流电的特征。

教学重点正弦交流电的三要素。

教学难点1．有效值。

2．相位和相位差。

学情分析学生已了解交流电。

教学效果新课教后记课前复习1．交流电是按什么规律变化的？2．写出交流电流、电压和电动势的解析式。

第一节 交流电的基本知识一、交流电的产生演示：由图引出交流电的概念。

1．交流电：强度和方向都随时间作周期性变化的电流叫交流电。

2．交流电的变化规律中性面：跟磁力线垂直的平面叫中性面。

（1）线圈平面跟中性面重合的时刻开始计时 ① 某一瞬间整个线圈中的感应电动势：e = 2 B l v sin ωt或者e = E m sin ωt E m = 2 B l v式中：e 电动势的瞬时值E m 电动势的最大值由上式知在匀强磁场中匀速转动的线圈里产生的感应电动势是按正弦规律变化的。

② 当线圈平面转到与磁感线平行的位置时，由于ωt = π / 2，sin ωt = 1，所以此时的感应电动势最大e = 2 B l v ；当线圈平面转到与磁感线垂直时，此时感应电动势最小，e = 0。

③ 若线圈和电阻组成闭合电路，则电路中就有感应电流。

I = Re = RE m sin ωt = I m sin ωt式中：R —— 整个闭合电路的电阻I m —— 电流的最大值 i —— 电流强度的瞬时值 ④ 电压的瞬时值u = I R ' = I m R' sin ωt = U m sin ωt式中：R' —— 某段导线的电阻U m —— 电压的最大值由上可知：感应电动势、感应电流、外电路中一段导线上的电压都按正弦规律变化。

二、表征交流电变化快慢的物理量——周期、频率、角频率1．周期：交流电完成一次周期性变化所需的时间。

用T 表示，单位：s 。

2．频率：交流电在1s 内完成周期性变化的次数。

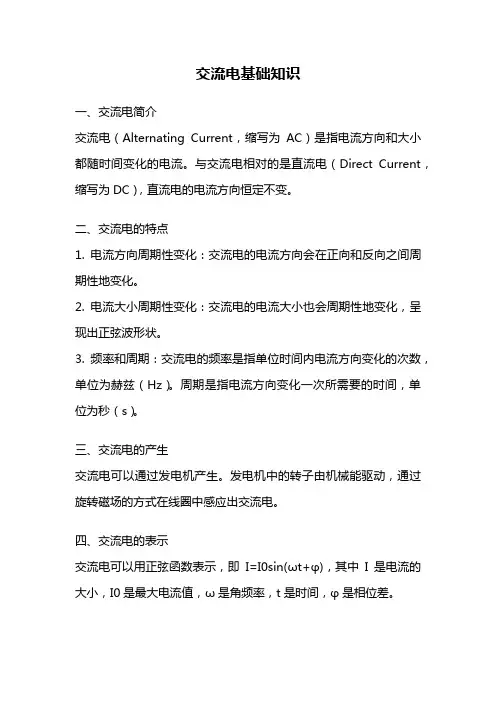

交流电基础知识一、交流电简介交流电（Alternating Current，缩写为AC）是指电流方向和大小都随时间变化的电流。

与交流电相对的是直流电（Direct Current，缩写为DC），直流电的电流方向恒定不变。

二、交流电的特点1. 电流方向周期性变化：交流电的电流方向会在正向和反向之间周期性地变化。

2. 电流大小周期性变化：交流电的电流大小也会周期性地变化，呈现出正弦波形状。

3. 频率和周期：交流电的频率是指单位时间内电流方向变化的次数，单位为赫兹（Hz）。

周期是指电流方向变化一次所需要的时间，单位为秒（s）。

三、交流电的产生交流电可以通过发电机产生。

发电机中的转子由机械能驱动，通过旋转磁场的方式在线圈中感应出交流电。

四、交流电的表示交流电可以用正弦函数表示，即I=I0sin(ωt+φ)，其中I是电流的大小，I0是最大电流值，ω是角频率，t是时间，φ是相位差。

五、交流电的单位1. 电流单位：交流电的电流单位是安培（A）。

2. 电压单位：交流电的电压单位是伏特（V）。

3. 频率单位：交流电的频率单位是赫兹（Hz）。

六、交流电的优势与直流电相比，交流电具有以下优势：1. 传输损耗小：交流电在输送过程中，可以通过变压器进行升压和降压，减少传输损耗。

2. 远距离传输：交流电可以通过变压器进行长距离传输，方便用电。

3. 适用范围广：交流电可以通过变频器进行调节，以满足不同设备的需求。

七、交流电的应用交流电在我们的日常生活中得到了广泛的应用，包括：1. 家庭用电：交流电为我们的家庭提供了照明、供暖、空调等各种用电设备的能量。

2. 工业生产：交流电在工业生产中被广泛应用，驱动各种机械设备，提供能源支持。

3. 通信技术：交流电在通信技术中扮演着重要的角色，例如电话、电视、互联网等。

八、交流电的安全注意事项在使用交流电时，我们需要注意以下安全事项：1. 避免触电：不要用湿手触摸电线或插头，以免触电。

2. 使用绝缘工具：在进行电路操作时，使用绝缘手套或绝缘工具，提高安全性。

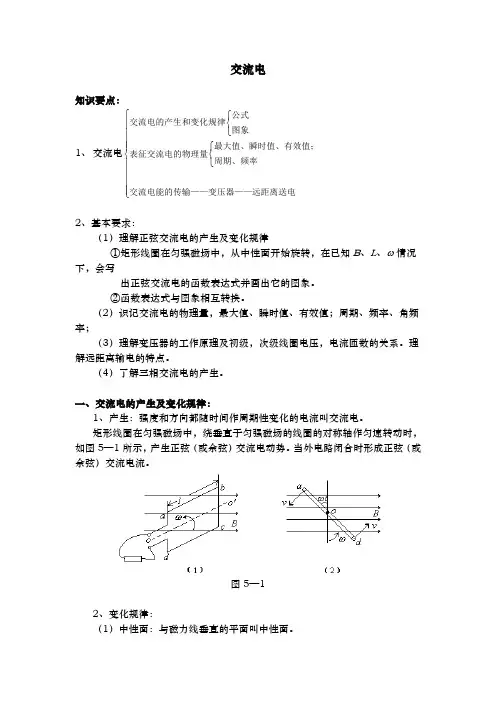

交流电知识要点：1、交流电交流电的产生和变化规律公式图象表征交流电的物理量最大值、瞬时值、有效值；周期、频率交流电能的传输——变压器——远距离送电⎧⎨⎩⎧⎨⎩⎧⎨⎪⎪⎪⎪⎩⎪⎪⎪⎪2、基本要求：（1）理解正弦交流电的产生及变化规律①矩形线圈在匀强磁场中，从中性面开始旋转，在已知B、L、ω情况下，会写出正弦交流电的函数表达式并画出它的图象。

②函数表达式与图象相互转换。

（2）识记交流电的物理量，最大值、瞬时值、有效值；周期、频率、角频率；（3）理解变压器的工作原理及初级，次级线圈电压，电流匝数的关系。

理解远距离输电的特点。

（4）了解三相交流电的产生。

一、交流电的产生及变化规律：1、产生：强度和方向都随时间作周期性变化的电流叫交流电。

矩形线圈在匀强磁场中，绕垂直于匀强磁场的线圈的对称轴作匀速转动时，如图5—1所示，产生正弦（或余弦）交流电动势。

当外电路闭合时形成正弦（或余弦）交流电流。

图5—12、变化规律：（1）中性面：与磁力线垂直的平面叫中性面。

线圈平面位于中性面位置时，如图5—2（A ）所示，穿过线圈的磁通量最大，但磁通量变化率为零。

因此，感应电动势为零 。

图5—2 当线圈平面匀速转到垂直于中性面的位置时（即线圈平面与磁力线平行时）如图5—2（C ）所示，穿过线圈的磁通量虽然为零，但线圈平面磁通量变化率最大。

因此，感应电动势值最大。

εωm N B l v N B S ==2·······（伏）（N 为匝数）（2）感应电动势瞬时值表达式： 若从中性面开始，感应电动势的瞬时值表达式：e t m =εω·sin （伏）如图5—2（B ）所示。

感应电流瞬时值表达式：i I t m =·sin ω（安）若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：e t m =εω·cos （伏）如图5—2（D ）所示。

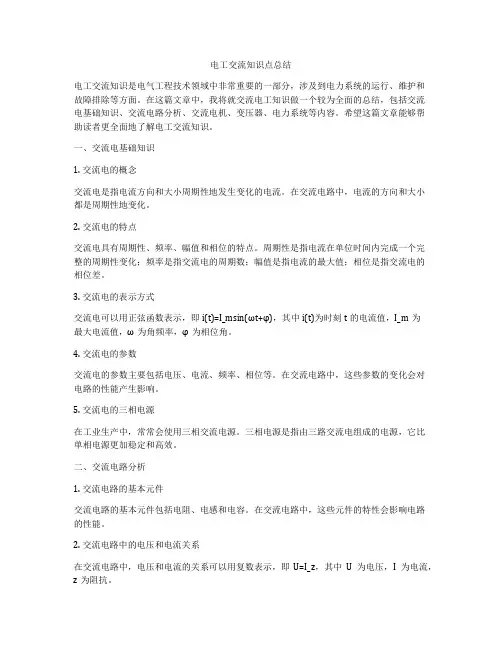

电工交流知识点总结电工交流知识是电气工程技术领域中非常重要的一部分，涉及到电力系统的运行、维护和故障排除等方面。

在这篇文章中，我将就交流电工知识做一个较为全面的总结，包括交流电基础知识、交流电路分析、交流电机、变压器、电力系统等内容。

希望这篇文章能够帮助读者更全面地了解电工交流知识。

一、交流电基础知识1. 交流电的概念交流电是指电流方向和大小周期性地发生变化的电流。

在交流电路中，电流的方向和大小都是周期性地变化。

2. 交流电的特点交流电具有周期性、频率、幅值和相位的特点。

周期性是指电流在单位时间内完成一个完整的周期性变化；频率是指交流电的周期数；幅值是指电流的最大值；相位是指交流电的相位差。

3. 交流电的表示方式交流电可以用正弦函数表示，即i(t)=I_msin(ωt+φ)，其中i(t)为时刻t的电流值，I_m为最大电流值，ω为角频率，φ为相位角。

4. 交流电的参数交流电的参数主要包括电压、电流、频率、相位等。

在交流电路中，这些参数的变化会对电路的性能产生影响。

5. 交流电的三相电源在工业生产中，常常会使用三相交流电源。

三相电源是指由三路交流电组成的电源，它比单相电源更加稳定和高效。

二、交流电路分析1. 交流电路的基本元件交流电路的基本元件包括电阻、电感和电容。

在交流电路中，这些元件的特性会影响电路的性能。

2. 交流电路中的电压和电流关系在交流电路中，电压和电流的关系可以用复数表示，即U=I_z，其中U为电压，I为电流，z为阻抗。

3. 交流电路中的频率响应交流电路的频率响应是指交流电路对不同频率交流电的响应特性。

频率响应的研究对于电路设计和分析非常重要。

4. 交流电路中的功率分析在交流电路中，功率的分析是非常重要的。

交流电路中的功率包括有功功率和无功功率，它们对电路性能有重要影响。

5. 交流电路中的谐振现象在交流电路中，谐振现象是指电路对特定频率的交流电呈现共振现象。

谐振在无线通信、电路滤波等方面有重要应用。

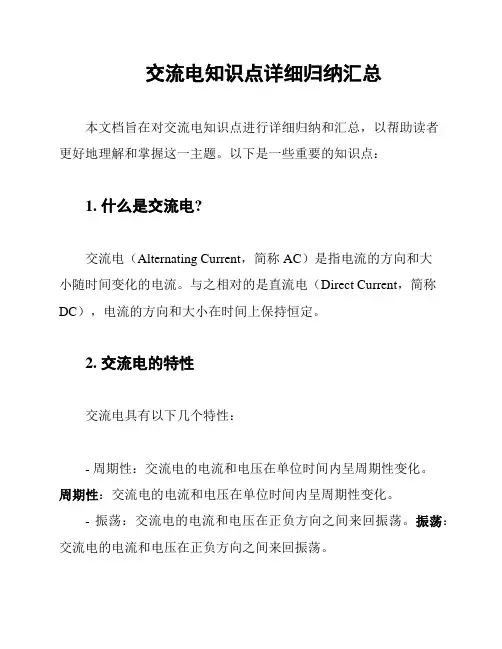

交流电知识点详细归纳汇总本文档旨在对交流电知识点进行详细归纳和汇总，以帮助读者更好地理解和掌握这一主题。

以下是一些重要的知识点：1. 什么是交流电?交流电（Alternating Current，简称AC）是指电流的方向和大小随时间变化的电流。

与之相对的是直流电（Direct Current，简称DC），电流的方向和大小在时间上保持恒定。

2. 交流电的特性交流电具有以下几个特性：- 周期性：交流电的电流和电压在单位时间内呈周期性变化。

周期性：交流电的电流和电压在单位时间内呈周期性变化。

- 振荡：交流电的电流和电压在正负方向之间来回振荡。

振荡：交流电的电流和电压在正负方向之间来回振荡。

- 频率：交流电的频率指的是单位时间内振荡的次数，单位为赫兹（Hz）。

频率：交流电的频率指的是单位时间内振荡的次数，单位为赫兹（Hz）。

- 相位：交流电的相位是指电流或电压的变化与一个参考信号的关系。

相位：交流电的相位是指电流或电压的变化与一个参考信号的关系。

3. 交流电的表示方法交流电可以用正弦函数来表示，形式为：其中，A表示幅值，ω表示角速度，t表示时间。

4. 交流电的重要参数交流电有几个重要的参数需要了解：- 幅值：交流电的幅值是指电流或电压在振荡过程中的最大值。

幅值：交流电的幅值是指电流或电压在振荡过程中的最大值。

- 峰值：交流电的峰值是指交流电幅值的一半。

峰值：交流电的峰值是指交流电幅值的一半。

- 有效值：有效值是指交流电在相同功率下所产生的热效应相同的直流电的大小。

有效值：有效值是指交流电在相同功率下所产生的热效应相同的直流电的大小。

5. 交流电的应用交流电在现代生活中有广泛的应用，包括但不限于以下几个领域：- 家电：如电视机、冰箱、洗衣机等家用电器都使用交流电供电。

家电：如电视机、冰箱、洗衣机等家用电器都使用交流电供电。

- 电力输送：交流电在电力输送中应用广泛，可以方便地通过变压器来改变电压，以减少能量损耗。

电工入门基础理论知识学习现在我们来学习一下电工入门的基础理论知识之一：电工名词（1）三相交流电：交流电是指电流（电压或电动势）的大小和方向都随时间呈周期性变化，是交流电流、交流电压、交流电动势的总称。

由 3 个频率相同、电势振幅相等、相位相互差120°的交流电组成的电力系统，叫三相交流电。

(2)一次设备:直接与生产电能和输配电有关的设备称为一次设备,包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

(3)二次设备:监视、测量、控制和保护一次设备的辅助设备，如各种继电器、信号装置、测量仪表、故障录波装置、遥测和电信装置、各种控制电缆和小型母线等。

(4)高压断路器:也叫高压开关。

它不仅能切断或闭合高压电路中的空载电流和负载电流，而且能在系统故障时通过继电保护装置的动作切断过载电流和短路电流。

它具有相当完善的灭弧结构和足够的分断电流能力。

(5)负荷开关:负荷开关的结构与隔离开关类似，只是增加了简单的灭弧装置。

也有明显的切断点，有一定的切断能力，可以带负荷运行，但不能直接切断短路电流。

如果有必要，就要靠与之串联的高压熔断器。

(6）空气断路器（自动开关)：用手动（或电动）合闸、用锁扣保持合闸位置、由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷,短路、电压降低或消失时，能自动切断电路。

(7)电缆:由芯线(导电部分)、外绝缘层和保护层组成的导线称为电缆。

（8）母线：电气母线是汇集和分配电能的通路设备。

它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

(9)电流互感器:又称仪器仪表转换器，是将大电流转换成小电流的电气装置。

（10）变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

交流电的基础知识1 交流电的基本概念交流电：大小和方向随时间作周期性变化，并且在一个周期内的平均值为零的电压、电流和电动势。

图2.1画出了直流电和几种交流电的波形。

2 正弦交流电相关量1．周期：交流电变化一个循环所需要的时间，如图2.3所示。

2．频率：交流电在单位时间内（每秒钟）完成的周期数，单位是赫[兹]（Hz ）。

频率和周期是互为倒数，即f = T1图2.3 正弦交流电的波形3．角频率：单位时间内变化的角度（以弧度为单位），单位是弧度/秒（rad / s ）。

角频率与周期T 、频率f 之间的关系为ω = 2 π f[例2.1] 我国供电电源的频率为50 Hz ，称为工业标准频率，简称工频，其周期为多少？角频率为多少？[解]T = 5011=f s = 0.02 s ω = 2 π f =2 ⨯ 3.14 ⨯ 50 rad / s = 314 rad / s即工频50 Hz 的交流电，每0.02 s 钟变化一个循环，每秒钟变化50个循环。

4．瞬时值：交流电每一瞬时所对应的值。

5．最大值：交流电在一个周期内数值最大的值。

6．有效值：规定用来计量交流电大小的物理量。

如果交流电通过一个电阻时，在一个周期内产生的热量与某直流电通过同一电阻在同样长的时间内产生的热量相等，就将这一直流电的数值定义为交流电的有效值。

正弦交流电的有效值和最大值之间的关系为2m I I = = 0.707 I m一般情况下，人们所说的交流电流和交流电压的大小以及测量仪表所指示的电流和电压值都是指有效值。

[例2.2] 我国生活用电是220 V 交流电，其最大值为多少？[解] U m =2U =2 ⨯ 220 V = 311 V7．相位：正弦交流电流在每一时刻都是变化的，（ωt +ϕ0）是该正弦交流电流在t 时刻所对应的角度。

8．初相角：t = 0所对应的角度ϕ0。

9．相位差：两个同频正弦交流电的相位之差。

ϕ = ( ω t + ϕ 01 ) - ( ω t + ϕ 02 ) = ϕ 01 - ϕ 02若 0 < ϕ < π 时，波形如图2.5（a ）所示，i 1总比i 2先经过对应的最大值和零值，这时就称i 1超前i 2 ϕ 角（或称i 2滞后i 1 ϕ 角）。

交流电基本知识一、交流电的基本概念大小和方向都随时间作周期性变化的电压和电流，分别叫交流电压和交流电流，统称交流电。

按正弦规律变化的交流电叫做正弦交流电。

大小和方向不随时间变化的电压和电流分别叫做直流电压和直流电流，统称为直流电。

如直流发电机、蓄电池等。

二、正弦交流电的瞬时值、最大值、有效值和平均值瞬时值：正弦交流电在某一瞬间的数值称为瞬时值。

最大值：正弦交流电在一个周期中所出现的最大瞬时值称为最大值。

有效值：交流电的有效值是指在热效应上同它相当的直流值。

正弦交流电的有效值等于最大值的21倍。

平均值：正弦交流电在正半周期内所有瞬时值的平均大小称为正弦交流电的平均值。

三、交流电的周期和频率及角频率1、周期和频率周期：交流电每交变一次所需的时间，通常用T 表示，单位是秒。

频率：每秒内交流电交变的周期数或次数叫做频率，用f 表示，单位是赫兹。

周期和频率互为倒数，即：fT 1= 我国工业上使用的正弦交流电的频率为50Hz, 习惯上称为工频。

2、角频率正弦交流电表达式中的t ω项中，通常称为角频率或角速度。

它表示交流电每秒钟内变化的角度。

四、正弦交流电的三种表示方法正弦交流电常用的表示方法有：解析法、图形法和矢量法三种。

1、用一个数字子来表示交流电的方法称为解析法。

2、用波形图来表示交流电的方法叫图形法，也叫曲线图法。

3、用矢量来表示交流电的方法叫矢量法。

这是一种能比较简便直观的表示交流电的方法。

五、三相交流电源1、基本知识概括的说，三相交流电是三相交流发电机产生，经三相输电线输送到各地的对称电源。

三相电源对外输出的为E u 、E v 、E w 三个电动势，三者之间的关系为：大小相等、频率相同、相位上互差120°。

三相电动势达到最大值的先后次序叫相序。

正序为U-V-W-U ；反之为逆序。

常用黄、绿、红三色分别表示U 、V 、W 三相。

2、三相电源的联结电力系统的负载分为两大类，一类是单相负载，如照明等。

交流电知识点总结一、交流电的基本概念交流电（Alternating Current，简称 AC）是指电流方向和大小随时间作周期性变化的电流。

与直流电（Direct Current，简称 DC）不同，直流电的电流方向始终保持不变。

在日常生活中，我们使用的市电就是交流电，其频率一般为 50Hz或 60Hz。

这意味着电流的方向和大小每秒会改变 50 或 60 次。

二、交流电的产生交流电通常由交流发电机产生。

交流发电机的基本原理是电磁感应。

当导体在磁场中运动时，导体中会产生感应电动势。

如果导体构成闭合回路，就会产生感应电流。

在交流发电机中，通过旋转的磁铁或旋转的线圈，使得线圈中的磁通量不断变化，从而产生周期性变化的感应电动势和感应电流，这就是交流电的产生过程。

三、交流电的表达式交流电的电压或电流可以用正弦函数来表示。

以电压为例，其表达式为：U ＝ U₀sin(ωt ＋φ)其中，U 表示瞬时电压，U₀表示电压的最大值（也称为峰值），ω 称为角频率（ω ＝2πf，f 是频率），t 是时间，φ 是初相位。

四、交流电的周期和频率周期（T）是指交流电完成一个完整的变化所需要的时间。

频率（f）则是单位时间内交流电完成的周期数。

它们之间的关系是：f ＝ 1/T例如，50Hz 的交流电，其周期为 1/50 ＝ 002 秒。

五、交流电的有效值由于交流电的大小在不断变化，为了方便衡量交流电的功率和能量等，引入了有效值的概念。

交流电的有效值是指在相同的时间内，产生与交流电相同热效应的直流电的数值。

对于正弦交流电，其有效值等于峰值除以根号 2，即 U 有效＝U₀/√2 ，I 有效＝ I₀/√2 。

我们日常所说的市电电压 220V 就是指有效值。

六、交流电的相位和相位差相位是描述交流电在某一时刻所处状态的物理量。

相位差则是指两个交流电的相位之差。

在电路分析中，相位差对于研究交流电之间的相互关系非常重要。

例如，当两个同频率的交流电相位差为 0 时，它们是同相的；相位差为 180°时，它们是反相的。

大一交流电知识点总结交流电（Alternating Current，AC）是指电流方向和大小以一定频率周期性地变化的电流。

在大一的学习中，我们广泛涉及到了交流电的相关知识。

本文将对大一交流电的一些重要概念和原理进行总结和讨论。

一、交流电的基本概念交流电是指电流的方向和大小以一定的频率周期性地变化。

它与直流电（Direct Current，DC）相对应，直流电是电流方向和大小始终保持不变的电流。

二、交流电的表示方法为了表示交流电的特性，我们使用正弦函数来描述电流和电压的变化过程。

正弦函数的一般形式为：i(t) = I_m sin(ωt + φ)，其中i(t)表示时刻t的电流值，I_m为最大电流值，ω为角频率，φ为相位差。

三、交流电的频率和周期交流电的频率是指单位时间内交流电周期的个数。

频率单位为赫兹（Hz），常用的交流电频率有50Hz和60Hz。

周期是指一个完整的电流变化过程所需要的时间，周期的倒数即为频率。

四、交流电的电压和电流关系交流电的电压和电流之间存在一定的相位差。

相位差表示电压和电流之间的时间关系。

当电压和电流的相位差为0时，电压和电流的峰值同时出现；当相位差为正值时，电压峰值出现在电流峰值之前；当相位差为负值时，电流峰值出现在电压峰值之前。

五、交流电的效率和功率因数交流电的效率定义为有用功与总功率之比，可以表示为功率因数的绝对值。

功率因数是交流电中有用功与视在功之比。

有用功是指在电路中真正能够被有用地转换为其他形式能量的功率，而视在功是指交流电中充满整个电路的总功率。

六、交流电路中的电阻、电感和电容在交流电路中，电阻、电感和电容是常见的元件。

电阻用来限制电流流动，电感用来储存电能，电容用来储存电荷。

它们在交流电路中具有不同的特性和作用。

七、交流电路中的串联和并联在交流电路中，电阻、电感和电容可以进行串联和并联。

串联是指将元件按照一条路径连接，电流在这些元件之间依次流动；并联是指将元件的两端连接在一起，电流在这些元件间分流。

50 电工电子技术基本功二、项目基本知识知识点一 单相交流电基础1．交流电（1）交流电的产生大小和方向都不随时间而变化的电流或电压叫做直流电，许多用电器，如手机、电子表、收音机等电器都使用直流电来工作。

大小和方向都随时间作周期性变化的电流或电压叫做交流电，家庭用电和工业动力用电都是正弦交流电。

所谓正弦交流电，即电压和电流的大小与方向按正弦规律变化，如图3-19所示。

交流电通常由交流发电机产生。

交流发电机包括两大部分：一个可以自由转动的电枢（转子）和一对固定的磁极（定子）。

电枢上绕有线圈，线圈切割磁极产生的磁力线，便可产生感应电动势。

交流发电机的基本原理可以利用图3-20所示的矩形线圈abcd，在匀强磁场中沿逆时针方向作匀速转动来说明（本书不再详述）。

图3-19 正弦交流电流图3-20 利用线圈产生交流电示意图上述过程可利用如图3-21所示的感生电动势波形图来描述。

图3-21 线圈感生电压的波形如果只有一个线圈在磁场里转动，电路里只产生一个交变电动势，这种发电机叫做单相交流发电机，发出的电流叫做单相交变电流。

目前应用最为广泛的是三相交流电，其电源是由三相发电机产生的。

在磁场里均匀放置3个互成120°的线圈，如图3-22所示，3个线圈同时转动，电路里就产生3个交变电动势，这种发电机叫做三相交流发电机，发出的电流叫做三相交变电流。

51图3-22 三相交流发电机示意图和三相交变电流的电动势（2）三相四线制将三相发电机三相绕组的末端U 2、V 2、W 2（相尾）连接在一点，始端U 1、V 1、W 1（相头）分别与负载相连，这种连接方法叫做星形（Y 形）连接，如图3-23所示。

从三相电源3个相头U 1、V 1、W 1引出的3根导线叫做相线，俗称火线，Y 形公共连接点N 叫做中点，从中点引出的导线叫做中线或零线。

由3根相线和1根中线组成的输电方式叫做三相四线制（通常在低压配电中采用）。

三相四线制输出两种电压，即线电压和相电压。
