临时用电施工方案线路布置图

施工现场临电——“三级配电”配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。

配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。

配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。

配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

临时用电专项方案一、工程概况：本工程为佳和·溪林苑3#、7#楼，位于市府路以北凌西大街以西小扒沟以南，结构形式3#为框架结构、7#楼为剪力墙结构，基础为筏板基础。

3#楼地上十四层，地下人防一层；7#楼地上十七层，地下二层。

层高为：3#楼标准层层高为3.3 米，建筑总高度为47.9 米；7#楼标准层层高为2.8 米，地下二层2.8m，地下一层分别为2.8 米、4.2 米，地上一层门市为3.6 米，地上二层门市为3.3 米，建筑总高度为51.7m。

3#楼建筑面积为13850.8 ㎡，7#楼建筑面积为9648.6 ㎡，总建筑面积为23499.4 ㎡。

本工程由锦州佳和房地产开发有限公司开发新建，锦州市太和区建筑工程公司施工。

根据本工程的特点施工需要，和工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组织设计的要求（设备台数和用电总容量见表）二、编制依据：1、锦州市建筑设计研究院设计的建筑结构施工图；2、本工程的施工组织设计；3、锦州市建筑设计研究院的“岩土工程勘察报告” ；4、中国建筑工业出版社出版的“建筑施工安全技术手册” ；5、中国建筑工业出版社出版的“建筑施工手册” ；6、建筑工程施工现场管理制度；7、施工进度安排和现场施工条件。

8、按规范要求编制临时用电施工组织设计根据JGJ46—2005《施工现场临时用电安全技术规范》的要求，本工程施工现场临时用电配电系统必须采用：1、采用三级配电系统；2、采用TN-S 接零保护系统；3、采用二级漏电保护系统。

必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经由安全部、技术部及专业技术负责人、总工程师、专业监理工程师、总监理工程师审核批准后方可实施，施工技术人员一定要按照技术标准、规程规范、设计要求组织施工，如有变更必须经有关专业技术人员同意（签字）方可变动。

为此，特编制本工程临时用电施工组织设计。

三、现场勘探：1、根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，确定所用机械设备的位置和三级配电的层次及导线架设（地埋）的布置等。

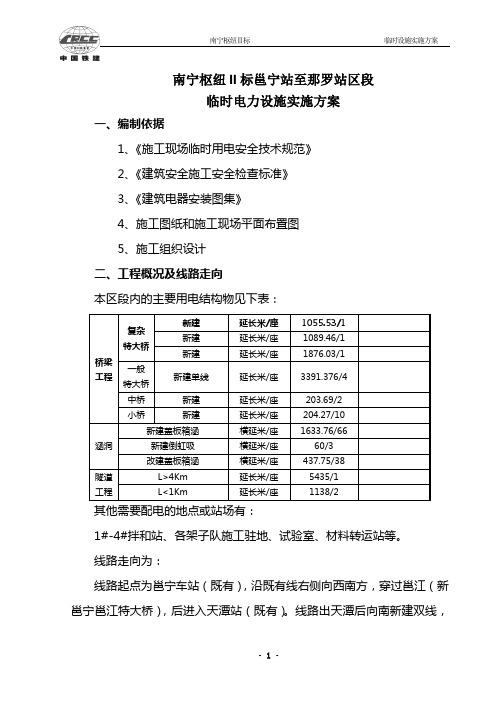

南宁枢纽II标邕宁站至那罗站区段临时电力设施实施方案一、编制依据1、《施工现场临时用电安全技术规范》2、《建筑安全施工安全检查标准》3、《建筑电器安装图集》4、施工图纸和施工现场平面布置图5、施工组织设计二、工程概况及线路走向本区段内的主要用电结构物见下表：桥梁工程复杂特大桥新建延长米/座1055.53/1新建延长米/座1089.46/1新建延长米/座1876.03/1 一般特大桥新建单线延长米/座3391.376/4 中桥新建延长米/座203.69/2 小桥新建延长米/座204.27/10涵洞新建盖板箱涵横延米/座1633.76/66 新建倒虹吸横延米/座60/3改建盖板箱涵横延米/座437.75/38隧道工程L>4Km 延长米/座5435/1 L<1Km 延长米/座1138/2其他需要配电的地点或站场有：1#-4#拌和站、各架子队施工驻地、试验室、材料转运站等。

线路走向为：线路起点为邕宁车站（既有），沿既有线右侧向西南方，穿过邕江（新邕宁邕江特大桥），后进入天潭站（既有）。

线路出天潭后向南新建双线，过新村特大桥、梁村大桥、五象南车站至团里左右线特大桥、那迓坡特大桥，上跨柳南高速、南钦线后折向西走，经过玉洞货运中心（新建）后，进入本标段工期最紧张的特长花油山隧道，穿过5400m的花油山隧道后，与既有线路并行一段至那布河中桥，再次单线绕行，经良凤江大桥跨群益河，下穿南广铁路（顶进框架桥），至新羽四岭隧道，到达那罗车站。

三、变压器设置方案（一）变压器的设置原则1、重点桥梁施工按照每座桥10台钻机，每台钻机80kw进行计算，共计800kw，考虑到钢筋加工以及平行墩台施工等，每座桥配置1000kw 变压器。

考虑到桥梁后期用电较小，每处安装两台500kw变压器。

良凤江特大桥两台500kw的分别安装在桥两端，方便顶进框架桥的用电。

新邕宁邕江特大桥设315，500，315，三台变压器，其中500kw的兼拌和站用电。
