庭院灯技术要求

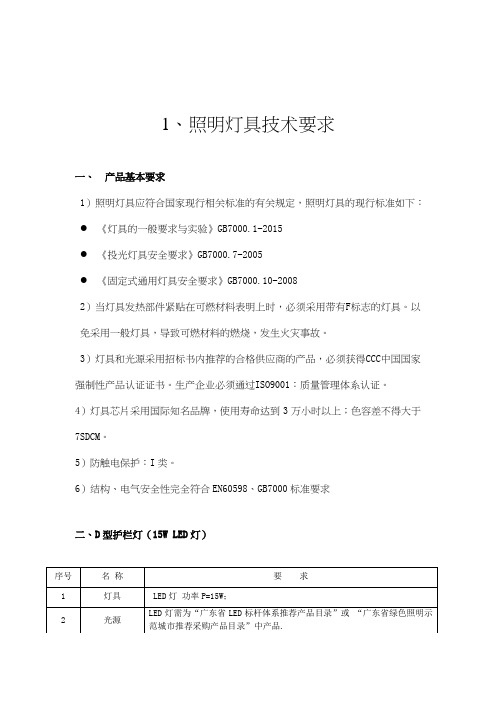

1、照明灯具技术要求一、产品基本要求1）照明灯具应符合国家现行相关标准的有关规定，照明灯具的现行标准如下：●《灯具的一般要求与实验》GB7000.1-2015●《投光灯具安全要求》GB7000.7-2005●《固定式通用灯具安全要求》GB7000.10-20082）当灯具发热部件紧贴在可燃材料表明上时，必须采用带有F标志的灯具。

以免采用一般灯具，导致可燃材料的燃烧，发生火灾事故。

3）灯具和光源采用招标书内推荐的合格供应商的产品，必须获得CCC中国国家强制性产品认证证书。

生产企业必须通过ISO9001：质量管理体系认证。

4）灯具芯片采用国际知名品牌，使用寿命达到3万小时以上；色容差不得大于7SDCM。

5）防触电保护：I类。

6）结构、电气安全性完全符合EN60598、GB7000标准要求二、D型护栏灯（15W LED灯）三、壁灯（15W LED灯）四、隧道灯、梁底投光灯、腰灯五、4米庭院灯六、道路路灯2、其他设施技术要求一、电缆穿管1)路灯供电线路采用YJV-1KV电缆穿管敷设,埋设于人行道或绿化带下或沿墙明敷，管线在穿越绿化和树坑时,应尽量避免与树根正交。

2)穿管的导线总截面积（包括外皮），应不超过管内截面的40%；不同电压等级或不同性质的不应穿于同一管内；线管内不允许有导线接头，所有导线接头应在接线箱（盒）或接线井内连接，埋地线管的弯曲半径不得少于直径的10倍，明敷线管则不少于6倍。

明敷线管的固定点间距离；φ20以下为1米；φ25-40为1.5米，φ50以上为2米。

3)为保证线管穿线方便在下列情况应装拉线盒（拉线井），否则应放大管径；线管全长超过30米且无弯或有一个弯曲时；线管全长超过20米且有两个弯曲时；线管全长超过12米且有三个弯曲时；4)凡穿越车道的埋地管深应大于0.7米（路面与顶管距离）.二、路灯控制箱1)采用防盗控制箱，控制元件和供电开关电器安装在同一电箱内，电箱适合室外安装，防护等级不小于IP54，具体款式及要求应满足当地路灯管理部门的要求。

景观照明技术交底一、前言景观照明作为城市景观和建筑美学的重要组成部分，不仅能够提升夜间环境的品质，还能为人们带来独特的视觉体验。

为了确保景观照明工程的顺利实施，达到预期的效果，特进行本次技术交底。

二、景观照明的概念与作用景观照明是通过灯光的设计与布置，对自然景观、建筑、广场、公园等场所进行照明，以突出其特色、增强美感、营造氛围。

其主要作用包括：1、增强景观的可视性：在夜间让人们清晰地看到景观的形态和细节。

2、塑造景观的独特形象：通过灯光的色彩、亮度和分布，赋予景观不同的风格和特点。

3、营造氛围和情感：根据不同的场景和需求，营造出浪漫、神秘、欢快等各种氛围。

三、景观照明的设计原则1、功能性原则：首先要满足照明的基本需求，确保行人、车辆的安全，以及人们对环境的正常使用。

2、艺术性原则：运用灯光的表现力，展现景观的美感和文化内涵。

3、节能环保原则：选择高效节能的灯具和照明方案，减少能源消耗，降低光污染。

4、协调性原则：灯光与景观的风格、周边环境相协调，形成整体统一的效果。

四、景观照明灯具的选择1、路灯道路照明的主要灯具，要根据道路的宽度、照度要求选择合适的功率和高度。

常见的路灯类型有高压钠灯、LED 路灯等。

2、庭院灯用于庭院、小区等场所，造型多样，能提供温馨的照明效果。

一般高度在 25 5 米之间。

3、地灯安装在地面，可起到引导、装饰的作用。

防水性能要求较高。

4、壁灯安装在建筑物的墙壁上，为立面提供照明和装饰。

5、投光灯能够将光线集中投射到特定区域，用于突出景观的重点部位。

6、洗墙灯使墙面产生均匀的光线效果，增强建筑物的立体感。

五、照明控制系统1、手动控制：简单直接，但灵活性较差。

2、定时控制：可根据预设的时间自动开启和关闭照明。

3、智能控制：通过传感器、控制器等实现根据环境亮度、人流量等自动调节照明亮度和模式，达到节能和优化效果。

六、景观照明的施工要点1、布线按照设计方案进行线路铺设，确保线路安全、隐蔽。

一、交底目的为确保庭院灯安装、维修、更换过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。

二、交底对象本交底对象为参与庭院灯安装、维修、更换的施工人员、技术人员及管理人员。

三、交底内容1. 施工现场安全管理（1）施工现场应设立明显的安全警示标志，施工区域应设置围挡，防止非施工人员进入。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工现场应配备必要的安全防护设施，如安全网、防护栏等。

2. 庭院灯安装、维修、更换前的安全检查（1）检查施工现场是否具备施工条件，如场地平整、电源接入等。

（2）检查庭院灯灯具、电缆、支架等材料是否符合要求，质量合格。

（3）检查施工工具、设备是否完好，功能正常。

3. 庭院灯安装、维修、更换过程中的安全措施（1）安装、维修、更换庭院灯时，应先切断电源，确保安全。

（2）施工人员应站在稳固的支撑物上作业，防止坠落。

（3）施工过程中，注意防止触电事故发生，严禁私拉乱接电源。

（4）高空作业时，应使用安全带，确保作业人员安全。

（5）施工过程中，注意防止物品坠落伤人。

4. 庭院灯安装、维修、更换后的验收（1）验收庭院灯的安装、维修、更换质量，确保符合设计要求。

（2）检查庭院灯的照明效果，确保照明亮度达标。

（3）检查庭院灯的电源接入是否安全可靠。

四、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握各项安全措施。

2. 施工过程中，严格遵守安全技术交底要求，确保施工安全。

3. 施工人员应主动提出安全隐患，及时报告给现场管理人员。

4. 施工现场管理人员应加强对施工人员的安全管理，确保施工安全。

五、交底时间本次安全技术交底时间为2023年X月X日。

六、交底人（签名）七、接受交底人（签名）八、备注1. 本安全技术交底内容为本次施工项目专用，如有变更，以最新交底为准。

2. 施工过程中，如遇特殊情况，应立即停止施工，待安全措施落实后继续施工。

3. 本安全技术交底自签字之日起生效，直至施工结束。

庭院灯技术、质量要求（28套H=4米）庭院灯技术、质量要求(28套H=4米) 灯杆材质要求:1、灯杆总高度4米(含灯具高度),灯杆上径89MM、杆下径(法兰盘以上1米)165 MM 、杆壁厚4MM、采用低碳热扎钢板，钢材性能符合GB/T699、GB/T700、GB/T1591、GB/T1220的规定。

2、灯杆表面无环形焊缝，其焊接质量应符合GB/T12469的要求，外壁光滑，无凹凸不平现象。

3、灯杆内外酸洗除锈防腐(防腐质量应符合GB/T9790、GB/T36011和GB/T11373的规定)，热浸锌，浸锌层厚度不小于65цm，外表静电喷塑，。

4、灯杆整体为黑色。

5、法兰盘尺寸为300MM*300MM，孔间距为212MM*212MM，厚度为20MM。

6、灯杆下部配电检修门应具有有效可靠的防盗措施。

灯具材质要求:7、灯具(罩)材质参照现场样灯。

8、灯具(罩)防护等级为IP66，表面光洁度好，采用静电喷塑。

9、灯具(罩)采用耐高温硅橡胶密封圈，耐高温、耐高压硅橡胶电线，不锈钢扣件。

电器光源要求:10、电器、光源采用飞利浦产品，应在灯具内安装完成。

11、电器光源为 150W钠灯。

材料要求:除路灯灯杆和电器光源外，每柱路灯应配置路灯灯杆内线材( 2.5MM2铜塑线)，路灯分支保险(15A)，路灯预埋基础件。

庭院灯选型:单悬臂路灯灯杆、灯具技术、质量要求(48套、H=7米)灯杆材质要求:1、圆锥杆总高7米(灯头顶部---法兰盘)、杆上径80MM、杆下径185MM 、杆壁厚4MM、采用低碳热扎钢板，钢材性能符合GB/T699、GB/T700、GB/T1591、GB/T1220的规定。

2、灯杆表面无环形焊缝，其焊接质量应符合GB/T12469的要求，外壁光滑，无凹凸不平现象。

3、灯杆内外酸洗除锈防腐(防腐质量应符合GB/T9790、GB/T36011和GB/T11373的规定)，热浸锌，浸锌层厚度不小于65цm，外表静电喷塑，。

SHENZHEN VA NKE REA L EST A TE CO., LTD.灯具安装工程（介绍性标准）编制金保宁日期2004-11-25审核殷建勋日期2004-12-30批准孟浩日期2005-1-31修订记录日期修订状态修改内容修改人审核人批准人参加讨论认定人员：邓荣宣、舒建平、李勇、齐德春、曾斌、金保宁、殷建勋、李波、成刚、王晓宇、宋建立、李勇刚SHENZHEN VA NKE REA L EST A TE CO., LTD.灯具安装工程1.适用范围本技术标准适用于万科地产深圳区域室外灯具工程招投标及现场施工指导。

2.依据2.1.除另有注明外，本工程须符合设计要求、图纸和相关国家、地方及行业标准，主要包括但不限于：《民用建筑电气设计规范》JGJ/T16-92《建筑电气工程施工质量验收规范》（GB50303-2002）《灯具一般安全要求与试验》（GB7000－2000）《防尘、防固体异物和防水灯具的规定》（GB4208－2000）《灯具外壳防护等级分类》（GB7001－2000）《投光照明灯具光度测试》（GB7002－2000）《室内外灯具光度测试》（GB9467－2000）2.2.若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。

3.室外灯具材料、设备及配件要求室外灯具电器安全标准不能用0类灯具，可用I类灯具，多尘和污染等特殊环境须用II/III类灯具。

室外灯具须使用节能、环保材料及新颖时尚样式。

室外灯具光源主要使用荧光灯、紧凑型荧光灯、2U/3U节能灯、低压卤钨灯、钠灯、金卤灯、汞灯、白炽灯、LED。

3.1.埋地灯具3.1.1.材料：铸铝、铸铜、合金，表面喷塑处理；盖罩以防爆玻璃（车道等特殊部位使用双层玻璃），耐高温玻璃。

3.1.2.IP等级：IP67。

3.1.3.电器安全：I类灯具，有需求时可用II类灯具。

SHENZHEN VA NKE REA L EST A TE CO., LTD.3.1.4.光源类型：节能灯、PAR38、卤素灯、汞灯、高压钠灯、金卤灯。

产品标准和要求一、所有货物均须交货至指定地点，并派出技术人员对施工安装进行指导（供应商无需负责安装）。

二、采购灯具数量及规格1、庭院灯（高3.5m）,数量194杆，光源45W节能灯；2、路灯（高6.0m），数量152杆，光源65W节能灯；3、电缆：规格为VV-3×6铜芯电力电缆，数量约23500m；4、所采购灯具图样均参照采购文件后附效果图。

三、路灯技术要求1、灯杆（1）材质：路灯灯杆要求使用Q235优质钢材，直线度误差不超过0.05%，壁厚≥4mm，一次折弯成型加工，表面经内外热镀锌防腐处理，打砂后表面喷塑。

法兰盘厚度不小于20mm。

管内穿铜芯线2.5mm2。

法兰预留孔应与基础预埋铁件匹配，6m灯型为121杆300mm*300mm，31杆200mm*200mm；3.5m灯型为200mm*200mm。

（2）焊接工艺：整个杆体应无任何一处开裂、漏焊、连接气孔、咬边等，焊缝光滑平整，无凹凸起伏，无任何焊接缺陷，如采购人需要应提供焊接探伤报告。

（3）电器门A.电器门采用等离子切割。

B.电器门与杆休形成一体，接缝平顺，缝隙不超过1mm，具备良好的防水性能。

C.有专门紧固系统，具备良好的防盗性能，起固定螺栓采用非通用专专制工具开启。

（4）热镀锌工艺采用表面内外热镀锌防腐处理，厚度≥80um，符合GB/T13912-92标准，设计使用寿命不低30年，镀锌表面应光滑美观，颜色一致，锤击试验后不起皮、不剥落。

如采购人需要应提供镀锌测试报告。

（5）喷塑工艺喷塑应采用优质户外纯聚脂塑粉，颜色为白灰色。

塑层质量稳定，不褪色，不脱落，附着力强，抗强紫外线，设计使用寿命不低于30年，厚度≥80um，各项指标符合ASTMD3359-83标准要求。

如采购人需要应提供喷塑测试报告。

喷塑防护要求：膜厚不小于40um，附着力强，刀片划痕（15*6mm方格）不起皮、不脱落。

表面平整光滑，色泽基本一致。

（6）所有固定螺栓、螺母等等使用不锈钢材料（地脚螺栓、螺母除外）。

鸟巢庭院灯具技术参数照明目标 被照面特性 行道砖铺地，反射率0∙2灯杆间距15~20m （道路交叉口根据现场实际情况进行调整） 灯杆高度h （m ） 3.5m （目前为参考高度，根据现场试灯效果调整灯杆高度） 维护系数 0.6照度要求 地面照度2101x,路面宽度约5.5m效果质量 下照地面：照亮地面均匀退晕，地面无明显曝光光斑；灯具在满足照度要求的前提下，均匀度越高越好；需考虑增加防眩光附件，保证灯杆直径50Onim 范围之外，人行视点无明显眩光。

设备需求 灯具类型 庭院灯光源类型 LED 工作电压 AC220V 色温/颜色3000K(±200K)光源功率主光源W40W,采用高光效、高显指芯片，防护等级IP68,电源为国内一线品牌。

防浪涌保护4KV,防触电保护等级：1类显色指数Ra270,光效2120Lm∕W,发光角度：纵向130°,横向75°。

装饰光源W7W,柔性灯带，采用国内一线品牌，暖黄色光，亮度高、寿命长、色彩一致性好、稳定性好，输入电压:DC12V 或者DC24V,优异的耐候性和耐紫外线性能，良好的防水性能，防水等级IP68o 工作环境温度-25~+60C,发光角度120°。

I材质颜色灯头材质为合金压铸铝，整体颜色为白色，表面光洁无小突起。

表面喷涂户外专用塑粉，喷塑厚度不低于85um,具有抗紫外线、抗腐蚀效果，表面喷塑颜色保持期时间长。

使用寿命不应低于20年，厚度280Unb 符合GB9286-1998标准。

表面平整光滑、色泽基本一致，刀片划痕（15*6mm 方格）不起皮、不脱落。

注：灯具图片仅作参考，排布及灯具外型由厂家深化，设计方及业主方最终确定。

尺寸要求 套接管：壁厚24mm灯头：如尺寸图所示，尺寸大小偏差正负10%范围内防护等级 IP68附件要求 满足48h 中性盐雾试验，表面无锈蚀，无漆层脱落。

开关灯源单独安装于检修门内。

所有紧固件螺钉、螺母均为不锈钢制品。

SHENZHEN VA NKE REA L EST A TE CO., LTD.灯具安装工程（介绍性标准）编制金保宁日期2004-11-25审核殷建勋日期2004-12-30批准孟浩日期2005-1-31修订记录日期修订状态修改内容修改人审核人批准人参加讨论认定人员：邓荣宣、舒建平、李勇、齐德春、曾斌、金保宁、殷建勋、李波、成刚、王晓宇、宋建立、李勇刚SHENZHEN VA NKE REA L EST A TE CO., LTD.灯具安装工程1.适用范围本技术标准适用于万科地产深圳区域室外灯具工程招投标及现场施工指导。

2.依据2.1.除另有注明外，本工程须符合设计要求、图纸和相关国家、地方及行业标准，主要包括但不限于：《民用建筑电气设计规范》JGJ/T16-92《建筑电气工程施工质量验收规范》（GB50303-2002）《灯具一般安全要求与试验》（GB7000－2000）《防尘、防固体异物和防水灯具的规定》（GB4208－2000）《灯具外壳防护等级分类》（GB7001－2000）《投光照明灯具光度测试》（GB7002－2000）《室内外灯具光度测试》（GB9467－2000）2.2.若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。

3.室外灯具材料、设备及配件要求室外灯具电器安全标准不能用0类灯具，可用I类灯具，多尘和污染等特殊环境须用II/III类灯具。

室外灯具须使用节能、环保材料及新颖时尚样式。

室外灯具光源主要使用荧光灯、紧凑型荧光灯、2U/3U节能灯、低压卤钨灯、钠灯、金卤灯、汞灯、白炽灯、LED。

3.1.埋地灯具3.1.1.材料：铸铝、铸铜、合金，表面喷塑处理；盖罩以防爆玻璃（车道等特殊部位使用双层玻璃），耐高温玻璃。

3.1.2.IP等级：IP67。

3.1.3.电器安全：I类灯具，有需求时可用II类灯具。

SHENZHEN VA NKE REA L EST A TE CO., LTD.3.1.4.光源类型：节能灯、PAR38、卤素灯、汞灯、高压钠灯、金卤灯。

关于庭院灯和建筑物附属路灯的安装要求一、概述庭院灯和建筑物附属路灯是常见的照明设施，用于提供充足的照明，增强安全性和美化环境。

本文将详细介绍关于庭院灯和建筑物附属路灯的安装要求，以确保其正常运行和达到预期的照明效果。

二、安装位置在选择庭院灯和建筑物附属路灯的安装位置时，应充分考虑以下因素：1. 功能性需求：根据使用需求，如道路照明、景观装饰等，选择适当的安装位置。

2. 安全性：避免安装在可能导致安全问题的位置，如易受撞击的地方或靠近易燃物品。

3. 美观性：确保灯具与周围环境相协调，提升整体美观度。

4. 维护与检修：选择便于日后维护和检修的位置。

三、高度与角度1. 高度：根据灯具的功能和使用场景，确定适当的高度。

一般来说，庭院灯的高度应在2-3米之间，建筑物附属路灯的高度可根据道路宽度和照明需求进行调整。

2. 角度：根据需要照射的方向和范围，调整灯具的角度。

确保光线能够有效地覆盖目标区域，同时避免对周边环境和人员造成干扰。

四、电缆与开关1. 电缆：选择合适的电缆规格和类型，确保满足灯具的功率需求并保证安全。

使用合适的电缆护套和连接方式，确保电缆的安全性和可靠性。

2. 开关：根据需要选择适当的开关类型（如时控开关、光控开关等），并安装在便于操作的位置。

确保开关能够有效地控制灯具的开启和关闭。

五、固定方式根据土壤类型和地质条件，选择适当的固定方式，以确保灯具的稳定性和安全性。

可以使用预埋件、膨胀螺丝、地笼等方式进行固定。

同时，应定期检查固定情况，确保灯具不会发生倾倒或移位。

六、维护与保养1. 定期检查：定期对庭院灯和建筑物附属路灯进行检查，确保其正常运行。

检查内容包括灯具的外观、电缆连接、开关等。

2. 清洁与除尘：定期清洁灯具表面，去除积尘和污垢，保持其良好的照明效果和外观。

3. 更换灯泡/光源：根据需要定期更换灯泡或光源，确保灯具的正常运行和良好的照明效果。

4. 调整与校准：如发现灯具的角度、亮度等发生变化，应及时进行调整和校准，以确保其正常工作。

贵州草坪庭院灯规范1. 简介贵州草坪庭院灯规范是为了保证贵州地区草坪庭院灯的安全、美观和节能效果而制定的规范。

该规范适用于贵州地区的住宅小区、公园、商业区等场所。

2. 设计要求在设计贵州草坪庭院灯时，应符合以下要求：2.1 照明效果灯光的照明效果应能够满足人们在夜间活动时的基本照明需求，同时要考虑到景观效果和安全性。

灯光应均匀分布，避免产生强烈眩光。

2.2 能源节约设计时应尽量选择节能灯具，并合理布局，避免浪费能源。

可以考虑使用太阳能灯具，以减少对传统电力的依赖。

2.3 适应环境设计时应考虑到贵州地区的气候特点和环境要求。

灯具应能够适应贵州的高原气候，具有防水、防潮、防腐蚀等功能。

3. 安装要求在安装贵州草坪庭院灯时，应符合以下要求：3.1 安全性安装过程中应注意灯具的防水、防漏电等安全性能。

灯具与电源的接线应牢固可靠，避免接触不良导致的漏电或短路。

3.2 固定稳固灯具安装应固定稳固，不得存在松动或晃动的情况。

避免灯具在风雨天气中的脱落或受损。

3.3 安装高度和密度根据不同的灯具类型和照明需求，确定合理的安装高度和灯具间隔。

高度过低或间隔过大都会影响照明效果和美观度。

4. 使用和维护在使用和维护草坪庭院灯时，应遵循以下要求：4.1 正常使用正确使用草坪庭院灯，不要随意关闭或调整灯具的电源和亮度。

避免私自拆卸或更换灯具零配件。

4.2 定期检查定期对灯具进行检查，确保其正常工作。

及时更换损坏的零配件，保证灯具的安全和使用寿命。

4.3 清洁保养定期清洁灯具表面，避免灰尘和污物导致照明效果下降。

不要使用含有腐蚀性物质的清洁剂。

5. 总结贵州草坪庭院灯规范对贵州地区草坪庭院灯的设计、安装、使用和维护都提出了明确的要求。

遵守这些规范可以确保灯具的安全性、照明效果和节能效果，提升草坪庭院的美观，为人们提供一个安全舒适的夜间环境。

因此，在进行相关工程时，应严格遵守规范的要求，并加强对规范的宣传和培训。
