定制可编程气氛保护箱式炉SXQC-12-16说明书

SX2系列箱式电阻炉使用说明书一、用途本系列箱式电阻炉又称实验室电炉或马弗炉。

与相应的热电偶和温度控制台配套使用，能在额定温度范围内自动测温控温。

适用于大专院校、科研及环保单位的实验室，作元素分析测定及一般小型件淬火，退火，回火等热处理作业。

二、结构简介本系列电阻炉外型均为长方体,炉壳采用优质冷轧钢板折边焊接制成,工作室有优质碳化硅耐火材料制成,炉膛与炉壳之间用优质保温材料作保温层.为了减少炉口的热量散失,提高炉膛内温度的均匀性,在炉门内侧装有优质耐火材料制成的挡热板.炉内温度的测量,指示和调节自动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置,在加热过程中当测温热电偶断路时,可自动切断电源,以保证电炉及被处理工件的安全。

三、安装和使用1. 电炉不需特殊安装,只需平放在室内地面或台架上。

控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.5. 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.6. 烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:当室温升到200℃ 4小时(打开炉门让水蒸气散发)当200℃到600℃ 4小时(关闭炉门)当600℃到800℃ 2小时(关闭炉门)7. 使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关.维修及保养1.电炉第一次使用或长期停用后再次使用时，必须进行烘炉干燥。

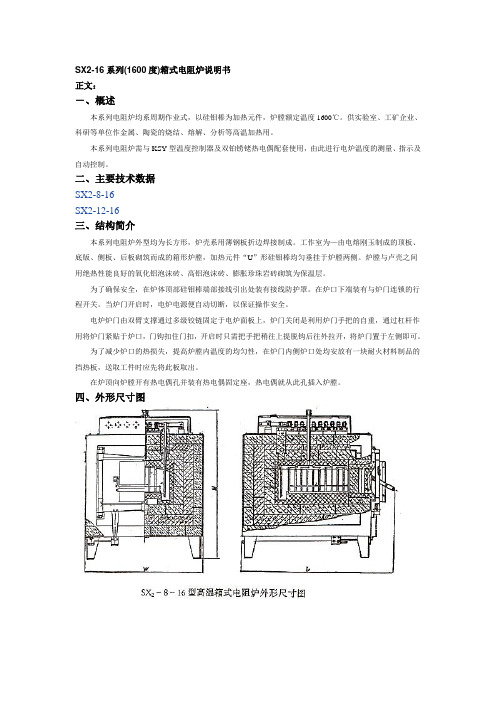

SX2-16系列(1600度)箱式电阻炉说明书正文：－、概述本系列电阻炉均系周期作业式，以硅钼棒为加热元件，炉膛额定温度1600℃。

供实验室、工矿企业、科研等单位作金属、陶瓷的烧结、熔解、分析等高温加热用。

本系列电阻炉需与KSY型温度控制器及双铂铹铑热电偶配套使用，由此进行电炉温度的测量、指示及自动控制。

二、主要技术数据SX2-8-16SX2-12-16三、结构简介本系列电阻炉外型均为长方形，炉壳系用薄钢板折边焊接制成。

工作室为—由电熔刚玉制成的顶板、底版、侧板、后板砌筑而成的箱形炉膛，加热元件“U”形硅钼棒均匀垂挂于炉膛两侧。

炉膛与卢壳之间用绝热性能良好的氧化铝泡沫砖、高铝泡沫砖、膨胀珍珠岩砖砌筑为保温层。

为了确保安全，在炉体顶部硅钼棒端部接线引出处装有接线防护罩。

在炉口下端装有与炉门连锁的行程开关。

当炉门开启时，电炉电源便自动切断，以保证操作安全。

电炉炉门由双臂支撑通过多级铰链固定于电炉面板上，炉门关闭是利用炉门手把的自重，通过杠杆作用将炉门紧贴于炉口，门钩扣住门扣，开启时只需把手把稍往上提脱钩后往外拉开，将炉门置于左侧即可。

为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉门内侧炉口处均安放有一块耐火材料制品的挡热板，送取工件时应先将此板取出。

在炉顶向炉膛开有热电偶孔并装有热电偶固定座，热电偶就从此孔插入炉膛。

四、外形尺寸图五、电阻炉与温度控制器电气联接接线示意图六、硅钼棒安装接线示意图1、将炉顶砖上的异形砖抽出，硅钼棒上冷端中间的木块小心拆卸，然后，硅钼棒冷端伸进异形砖两孔内，冷端部露出65-75毫米将石棉固定轧头平放在异形砖上端部，固定硅钼棒。

2、将装有硅钼棒的异形砖装入炉顶的空挡中，并在轧头和异形砖之间用适量的耐火纤维填充。

3、用铝编织导线按硅钼棒接线示意图将硅钼棒与连接支架相连接。

SX2-8-16型高温箱式电阻炉硅钼棒连接示意图七、安装与使用1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。

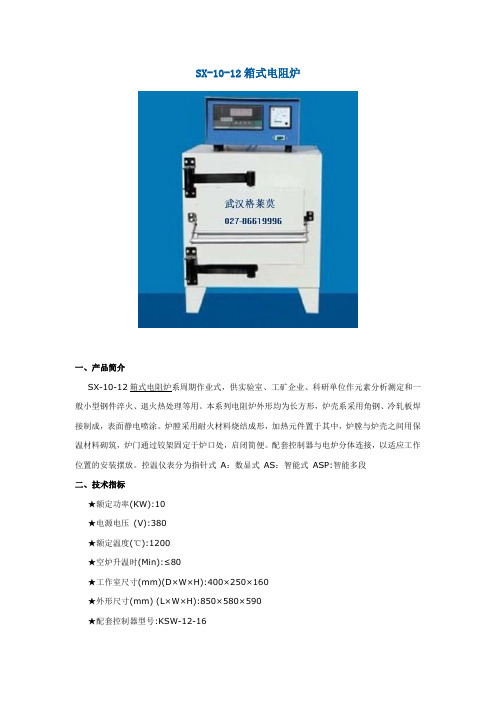

SX-10-12箱式电阻炉一、产品简介SX-10-12箱式电阻炉系周期作业式，供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火热处理等用。

本系列电阻炉外形均为长方形，炉壳系采用角钢、冷轧板焊接制成，表面静电喷涂。

炉膛采用耐火材料烧结成形，加热元件置于其中，炉膛与炉壳之间用保温材料砌筑，炉门通过铰架固定于炉口处，启闭简便。

配套控制器与电炉分体连接，以适应工作位置的安装摆放。

控温仪表分为指针式A：数显式AS：智能式ASP:智能多段二、技术指标★额定功率(KW):10★电源电压(V):380★额定温度(℃):1200★空炉升温时(Min):≤80★工作室尺寸(mm)(D×W×H):400×250×160★外形尺寸(mm) (L×W×H):850×580×590★配套控制器型号:KSW-12-16★重量(KG):1352011仪器仪表行业市场形势机械工业13个行业中，仪器仪表不属于增长最高的行业，没有前两年的工程机械或者汽车增长那么高，近两年都是20%多，没有超过30%，但这对于仪器仪表来说已经很快了。

正常情况下，仪器仪表年增长率在7%～7.5%。

前两年仪器仪表在国际发达国家不是很景气，一般增长率3%，我们增长10%～14%不算慢。

这两年受宏观经济的影响，仪器仪表行业的增长率都在20%～25%之间，今年上半年销售收入增长24.9%，工业总产值增长近20%，对仪器仪表来说是一个比较高的增长速度。

但是可以看出增长速度与前两年相比有所下降。

从整个行业的运行态势来看，大部分企业都还感到日子相对好过，主要企业还没有明显感受到宏观调控的影响。

但是从数字来分析可以感到，在宏观调控的大环境下，该行业有减速的迹象。

一般来说工业总产值增长率和销售收入增长率是很贴近的，哪一个稍微高一些或稍微低一些是很正常的。

但如果工业总产值与销售收入偏离得比较大，比如今年上半年里有4个月工业总产值比销售收入低好几个百分点，这就说明销售收入降低不厉害，而有的厂投入开始减小了，不然就不会出现工业总产值的下降。

一体化程控高温炉SXC-12-16使用说明书简介引言：尊敬的用户：欢迎使用SXC-12-16一体化程控高温炉，该系列产品能得到您的认可，我公司深感荣幸。

为了使您对我司该系列产品有一个总体的认识，方便您的使用，我们专门为您配置了本使用说明书，内容包含设备的基本参数、特点、仪表操作功能、使用注意事项、简单故障排除、保养维护等，是您使用本设备必不可少的指南。

使用前，请您仔细阅读使用说明书。

另外，在使用过程中，如有什么问题，请来电，邮件咨询，我们定当竭诚为您服务。

特别声明：为了您能安全有效的使用该产品，请仔细阅读该说明书后再操作使用。

本公司主要生产的产品有各种箱式炉、管式炉、立式炉、升降炉、气氛炉、真空炉、烧结炉、井式炉、钼棒炉、碳棒炉、立式管式炉、箱管两用炉、箱熔两用炉、窑炉、辊道窑、推板窑、梭式窑等。

是高校、科研院所、工矿企业做粉末、陶瓷烧结、高温实验、质量检测的理想产品。

公司始终秉承“质量第一、服务第一、用户至上、脚踏实地、追求卓越”的五大方针，做出最佳产品来满足客户的要求，与国内各大院校均有长期合作，产品远销国内外30多个城市，产品深受客户好评。

本公司其产品主要用于大专院校、研究院（所）实验室及工厂与生产等等，同时根据客户需要设计各种非标准型号、电炉、窑炉。

并为您提供最满意最放心的售后服务。

公司一直秉承科技创新，追求以质量为奠基客户至上，服务为品牌的理念，并在持续经营和长期发展过程中，继承企业优良传统，适应时代要求，诚信、合作、善于学习，做事:认真、创新、追求卓越。

公司按以上“做人”、“做事”的准则努力推进并积极营造健康、向上的企业文化。

第一章（产品概述）一、高温电炉集控制系统与炉膛为一体，采用可靠的集成化电路，工作环境好，抗干扰，大大提高了工作环境，微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。

采用硅钼棒或硅碳棒为加热元件，是专为高等院校、科研院所的实验室及工矿企业对金属，非金属及其它化和物材料进行烧结、融化、分析而研制的专用设备。

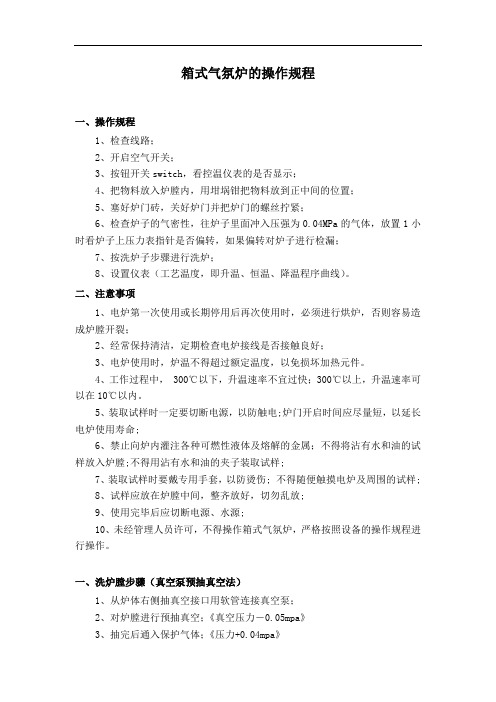

箱式气氛炉的操作规程一、操作规程1、检查线路；2、开启空气开关；3、按钮开关switch，看控温仪表的是否显示；4、把物料放入炉膛内，用坩埚钳把物料放到正中间的位置；5、塞好炉门砖，关好炉门并把炉门的螺丝拧紧；6、检查炉子的气密性，往炉子里面冲入压强为0.04MPa的气体，放置1小时看炉子上压力表指针是否偏转，如果偏转对炉子进行检漏；7、按洗炉子步骤进行洗炉；8、设置仪表（工艺温度，即升温、恒温、降温程序曲线）。

二、注意事项1、电炉第一次使用或长期停用后再次使用时，必须进行烘炉，否则容易造成炉膛开裂；2、经常保持清洁，定期检查电炉接线是否接触良好；3、电炉使用时，炉温不得超过额定温度，以免损坏加热元件。

4、工作过程中， 300℃以下，升温速率不宜过快；300℃以上，升温速率可以在10℃以内。

5、装取试样时一定要切断电源，以防触电;炉门开启时间应尽量短，以延长电炉使用寿命;6、禁止向炉内灌注各种可燃性液体及熔解的金属；不得将沾有水和油的试样放入炉膛;不得用沾有水和油的夹子装取试样;7、装取试样时要戴专用手套，以防烫伤; 不得随便触摸电炉及周围的试样;8、试样应放在炉膛中间，整齐放好，切勿乱放;9、使用完毕后应切断电源、水源;10、未经管理人员许可，不得操作箱式气氛炉，严格按照设备的操作规程进行操作。

一、洗炉膛步骤（真空泵预抽真空法）1、从炉体右侧抽真空接口用软管连接真空泵；2、对炉膛进行预抽真空；《真空压力－0.05mpa》3、抽完后通入保护气体；《压力+0.04mpa》4、再对炉膛进行预抽真空；5、如此循环几次以达到炉膛内气氛要求。

二、烘炉工艺1、电炉在正式使用前应先烘炉，具体步骤如下：0－300℃ 1h升温300℃ 3h保温300－600℃ 1h升温600℃ 3h保温2、电炉闲置半年以上再次使用，应按上述工艺重新烘炉；3、炉温升至300℃时开始向出料管的水冷腔中通入冷却水，出水温度以40－60℃为宜。

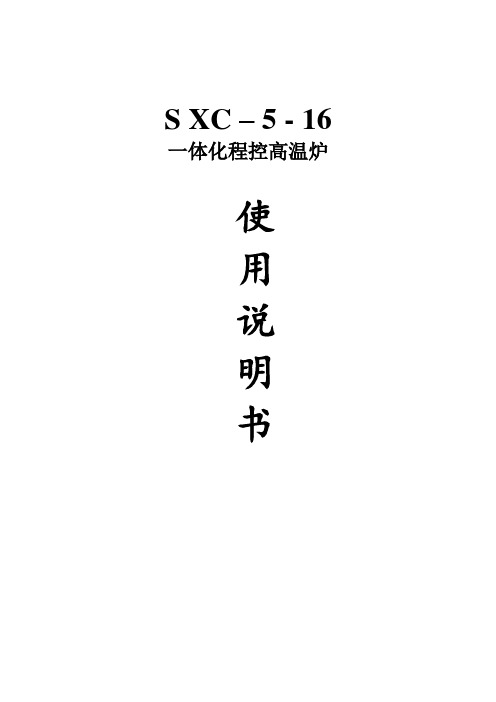

S XC – 5 - 16 一体化程控高温炉使用说明书目录一：仪器特点 (1)二：仪器使用...................................................1-2 三：技术参数 (2)四：注意事项 (2)五：故障及排除 (3)六：装箱单 (3)一、仪器特点SXC-5-16节能纤维电阻炉，采用全自动控温。

可编程多波段控制曲线，控温精度±1℃，运行中可以修改控温参数和程序，炉胆采用最新超轻质耐火材料，耐高温、低蓄热，升温速度快。

节能效果明显，内外双层炉套，风冷散热，整机一体化设计制作，使用方便，外形美观。

二、仪器使用（温控仪的操作方法）接通电源后（两相220V,火线(A)和零线(N)要分清）先按炉子上的电源键（绿色），按以下方式操作1.仪表上行红色显示室温（PV代表实际温度，也就是炉膛的温度，）仪表下行显示0（SV代表设定温度）2.按SET键（最左边的一个）显示OUTL（代表输出百分比）已调好。

3.再按SET键显示AT（代表PID自整定，出厂时已经调节好）已调好4.再按SET键显示AL1（代表上限报警，是1600度）5.再按SET键显示PTN（代表程序组选择，一般选择第一段）已调好6.再按SET键显示SEG(代表当前运行到第几组几段)已调好7.再按SET键显示TIOR(代表当前还剩多长时间)已调好8.再按SET键显示SY-1（代表第一段的温度，可以用移位键和加键或减键调节您所需要的温度）9.再按SET键显示TO-1(代表第一段的时间，也就是说您想多长时间升到您刚才SY-1所设的温度, 可以用移位键和加键或减键调节您所需要的时间，注意中间有一个小点数，小点数左边单位为小时，右边为分钟。

)10.再按SET键显示OUT1（代表第一段的输出百分比，一般都调为100.00意思百分比没有限制）11.以下会是SY-2. TO-2. OUT2和第一段的意思相同只不过这是第二段，后面的1改为2了。

第1篇一、操作前的准备工作1. 确保气氛炉周围环境符合要求，通风良好，无易燃易爆气体，无腐蚀性气体。

2. 检查气氛炉外观是否完好，有无损坏，特别是炉门、炉膛、加热元件等部位。

3. 检查电源线路是否正常，接地是否良好，确保安全。

4. 准备好加热样品，确认样品规格、数量、装样方式等。

5. 根据实验要求，选择合适的气氛气体，如氮气、氩气、氢气等，确保气体纯度符合要求。

二、操作步骤1. 开启气氛炉电源，预热炉膛至实验所需温度，一般预热时间为30分钟至1小时。

2. 打开炉门，将加热样品放入炉膛中间，确保样品放置平稳。

3. 关闭炉门，启动气体流量控制器，调节气体流量至实验要求。

4. 设置加热温度和时间，开始加热实验。

5. 在实验过程中，密切观察气氛炉运行状态，如炉温、气体流量、炉膛内气氛等。

6. 实验结束后，关闭气体流量控制器，停止加热。

7. 打开炉门，取出加热样品。

8. 关闭气氛炉电源，切断电源。

三、注意事项1. 操作过程中，严禁将手直接伸入炉膛内，以免烫伤。

2. 加热样品时，注意不要将样品放置过密，以免影响加热效果。

3. 在加热过程中，如发现炉膛内气氛异常，应立即停止加热，检查原因。

4. 气氛炉运行过程中，严禁随意调整气体流量和加热温度。

5. 实验结束后，及时清理炉膛内杂物，保持炉膛清洁。

6. 定期检查气氛炉的加热元件、炉门、炉膛等部位，确保其完好。

7. 严禁在气氛炉内加热易燃易爆、易氧化、易还原等物质。

8. 严禁在气氛炉内进行化学实验，如酸碱反应等。

9. 严禁在气氛炉附近放置易燃易爆物品。

10. 未经专业人员培训，严禁擅自操作气氛炉。

四、安全操作规程1. 操作人员必须熟悉气氛炉的操作规程和安全知识。

2. 操作过程中，严禁操作人员离开现场，确保实验安全。

3. 如发现气氛炉异常，应立即停止加热，切断电源，并报告管理人员。

4. 实验结束后，及时关闭气氛炉，确保实验安全。

5. 严禁在气氛炉附近吸烟、饮食、使用手机等。

箱式气氛炉作业指导一、引言箱式气氛炉是一种用于高温处理的设备，广泛应用于金属加工、陶瓷制造、玻璃工艺等领域。

为了确保操作安全和产品质量，本文将详细介绍箱式气氛炉的操作指导。

二、设备概述箱式气氛炉是一种封闭式加热设备，通常由炉体、加热元件、温度控制系统、气氛控制系统等组成。

炉体采用耐高温材料制成，内部空间可根据加工需要进行分隔。

加热元件通常采用电阻丝或电磁加热器。

温度控制系统用于监测和调节炉内温度，气氛控制系统用于控制炉内气氛成分。

三、操作步骤1. 准备工作a. 确保箱式气氛炉周围环境安全，无易燃物品和易爆物品。

b. 检查气源和电源是否正常，确保供气和供电稳定。

c. 检查炉体内部是否清洁，无杂物和污垢。

2. 设置温度和气氛参数a. 打开温度控制面板，输入所需温度值。

b. 根据工艺要求，设置气氛控制系统的参数，如气氛成分、流量等。

3. 加载待处理物品a. 将待处理物品放置在炉体内部，注意不要超过炉体容量和承重限制。

b. 根据工艺要求，合理安排物品的位置和分隔。

4. 启动加热和气氛控制a. 打开加热开关，启动加热元件。

b. 打开气氛控制系统，确保气氛成分和流量稳定。

5. 监控和调节a. 定期监测炉内温度和气氛成分，确保符合工艺要求。

b. 根据需要，调节温度和气氛参数，保持稳定。

6. 加工完成a. 当加工时间到达设定值时，关闭加热和气氛控制系统。

b. 等待炉体冷却至安全温度后，打开炉门，取出加工完成的物品。

四、安全注意事项1. 操作人员应穿戴防护服和防护手套，避免直接接触高温部件和炉体表面。

2. 在操作过程中，严禁将易燃物品和易爆物品放置在炉体附近。

3. 加工过程中，应定期检查电源和气源的供应情况，确保稳定和可靠。

4. 在开启炉门前，应等待炉体冷却至安全温度，避免烫伤和烟雾中毒。

5. 如发现异常情况，如温度过高、气氛异常等，应立即停止操作并报告相关人员。

五、维护保养1. 定期清洁炉体内部，清除杂物和污垢。

电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：3004501、SX2-8-16箱式电阻炉使用说明书一、 用途：本系列箱式电阻炉最高工作温度可达1600度，可供实验室、工矿企业、科研单位做元素分析测定、小型钢件淬火、退火、回火时加工用。

本系列电阻炉配有可程序升温的温度控制器、数显表和测温用电热偶。

由制造厂成套供货，由此实现指标调节、控制电炉之目的。

二、 技术参数：型号：SX2-8-16，炉膛尺寸（长、宽、高）300×150×120mm，外型尺寸:870×660×875额定功率8KW，额定温度1600℃，空炉升温时间〈1小时，配用控制器：KWS-12-16，重量160kg。

三、 结构简介：本系列电阻炉采用薄钢板断边焊成长方形炉壳，开启炉门时，将把手上提外拉，使拉杆脱扣，炉门开启后向左推开，可使炉门高热部位背设操作人，减少灼热。

1600℃型炉膛采用轻质高铝耐火材料烧制成长方形，在炉膛与炉壳之间用绝热保温材料（轻质粘土后硅酸铝纤维毡）填砌隔热，发热元件均制成螺旋形，分段穿入炉膛长槽孔中。

炉膛后壁上方设有测量温度用小孔，热电偶由此插入。

控制器机壳由铝合金、薄钢板构成。

内部装有温度测量、温度调节和电源控制等装置。

不仅能测量温度，并且还能自动地控制温度在给定范围内。

四、 安装与使用：打开包装后，检查电炉是否完整无损，配件是否齐全。

本型电炉不需要特殊安电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：300450最高装，只需平放在室内平整的地面或搁架上。

控制器应避免震动，放置位置与电炉热电偶源开关，以便控制总电源。

为了保证安全操作，，则机械零点调升温、定的红绿灯指示，绿灯表示升温，红灯表示定温。

气氛箱式炉说明书天津玛福尔仪器科技有限公司地址：天津市东丽区金钟公路3699号电话：************传真：************E-Mail：***************网址：目录一、概述 (3)二、各种规格型号气氛箱式炉技术参数 (4)三、结构简介 (6)四、气氛炉通气流程 (6)五、烘炉工艺 (8)六、设备的安装接线 (8)七、设备操作 (9)八、仪表操作的基本操作和注意事项 (10)九、炉子的保养及注意事项 (17)十、各种气氛下的最高温度 (18)十一、常见故障及排除 (19)十二、成套供应范围（装箱单） (19)十三、电路图 (21)一、概述本系列气氛箱式炉均系周期作业式,采用双层壳体结构和日本岛电40段程序控温系统，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，双层炉壳间配有风冷系统，能快速升降温，采用外壳整体密封（或不锈钢内胆整体密封）、盖板和炉门均采用高温硅胶垫密封，炉门口安装有水冷系统，气体经过流量计后由后膛进气口进入，有多处洗炉膛进气口、出气口处有燃烧嘴，可以通氢气、氩气、氮气、氧气、一氧化碳等气体，该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做气氛保护烧结、气氛还原用的理想产品。

二、各种规格型号气氛箱式炉技术参数型号项目KXF16Q或KXF17Q KXF11Q单位指标值指标值炉体结构双层壳体结构，并配有风冷系统额定功率KW4KW160X150X1506KW200X200X2008KW300X200X2009KW300X250X25013KW400X300X3002.5KW300X200X1203.5KW300X200X200 5KW300X250X250 9KW400X300X300 15KW500X400X400额定电压V AC220VAC220VAC220VAC380V单相AC380V单相AC220VAC220VAC220VAC380V三相AC380V三相功率HZ50/6050/60相数相单相单相温度范围℃800-1600800-1700（在各种气氛下的最高使用温度请查看说明书13）0-1100额定温度℃150016001000升温速率℃/min≤15(可根据要求进行设计)炉膛尺寸mm160X150X150200X200X200300X200X200300X250X250400X300X300300X200X120 300X200X200 300X250X250 400X300X300 500X400X400外型尺寸（LXWXH）mm 520X480X800560X530X850560X630X850610X630X930660X730X1400460X530X560460X530X640460X580X690600X670X780控温精度℃±1控温方式40段程序控温PID调节可控硅控制热电偶型号分度B K热元件1800型硅钼棒电阻丝（瑞典康泰尔）炉膛材料1800型氧化铝多晶纤维（氧化铝含量95%以上,）1800型氧化铝多晶纤维（氧化铝含量98%以上）四周表面温度℃≤35空气开关本公司设备自带有空气开关通讯接口本公司设备配有R485通讯接口和配套的软件型号项目KXF14Q KXF11Q-B单位指标值指标值炉体结构双层壳体结构，并配有风冷系统额定功率KW4KW160X150X1506KW200X200X2008KW300X200X2009KW300X250X25013KW400X300X3002.5KW300X200X1203.5KW300X200X200 5KW300X250X250 9KW400X300X300额定电压V AC220VAC220VAC220VAC380V单相AC380V单相AC220VAC220VAC220VAC380V3相功率HZ50/6050/60相数相单相单相温度范围℃0-1400（在各种气氛下的最高使用温度请查看说明书14条）0-1100额定温度℃13001000升温速率℃/min≤15(可根据要求进行设计)炉膛尺寸mm160X150X150200X200X200300X200X200300X250X250400X300X300300X200X120 300X200X200 300X250X250 400X300X300外型尺寸mm（LXWXH）520X480X800560X530X850560X630X850610X630X930660X730X1400460X530X560460X530X640460X580X690600X670X780控温精度℃±1控温方式40段程序控温PID调节可控硅控制热电偶型号分度S K加热元件硅碳棒电阻丝（康泰尔）炉膛材料1600型氧化铝多晶纤维（氧化铝含量95%以上,）1800型氧化铝多晶纤维（氧化铝含量98%以上）炉体表面温度℃≤35空气开关本公司设备自带有空气开关通讯接口本公司设备配有R485通讯接口和配套的软件三、结构简介本系列气氛箱式炉外形均为长方体。
