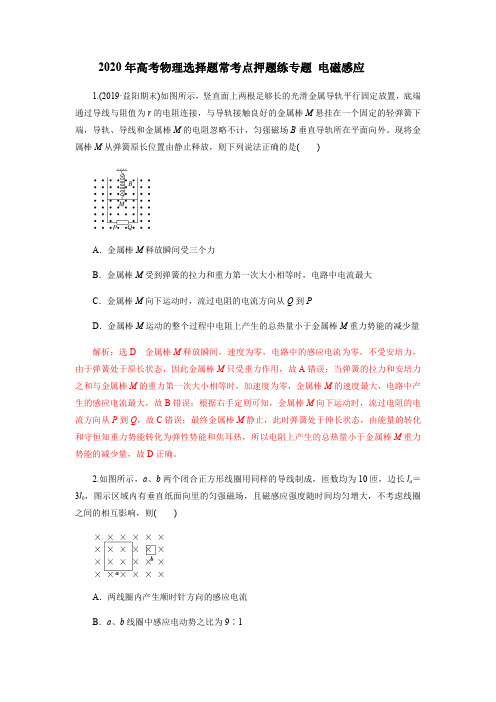

2020年高考物理选择题常考点押题练专题电磁感应1.(2019·益阳期末)如图所示，竖直面上两根足够长的光滑金属导轨平行固定放置，底端通过导线与阻值为r的电阻连接，与导轨接触良好的金属棒M悬挂在一个固定的轻弹簧下端，导轨、导线和金属棒M的电阻忽略不计，匀强磁场B垂直导轨所在平面向外。

现将金属棒M从弹簧原长位置由静止释放，则下列说法正确的是()A．金属棒M释放瞬间受三个力B．金属棒M受到弹簧的拉力和重力第一次大小相等时，电路中电流最大C．金属棒M向下运动时，流过电阻的电流方向从Q到PD．金属棒M运动的整个过程中电阻上产生的总热量小于金属棒M重力势能的减少量解析：选D金属棒M释放瞬间，速度为零，电路中的感应电流为零，不受安培力，由于弹簧处于原长状态，因此金属棒M只受重力作用，故A错误；当弹簧的拉力和安培力之和与金属棒M的重力第一次大小相等时，加速度为零，金属棒M的速度最大，电路中产生的感应电流最大，故B错误；根据右手定则可知，金属棒M向下运动时，流过电阻的电流方向从P到Q，故C错误；最终金属棒M静止，此时弹簧处于伸长状态，由能量的转化和守恒知重力势能转化为弹性势能和焦耳热，所以电阻上产生的总热量小于金属棒M重力势能的减少量，故D正确。

2.如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C ．a 、b 线圈中感应电流之比为3∶4D ．a 、b 线圈中电功率之比为3∶1解析：选B 当磁感应强度变大时，由楞次定律知，线圈中感应电流的磁场方向垂直于纸面向外，由安培定则知，线圈内产生逆时针方向的感应电流，选项A 错误；由法拉第电磁感应定律E ＝S ΔB Δt 及S a ∶S b ＝9∶1知，E a ＝9E b ，选项B 正确；由R ＝ρL S ′知两线圈的电阻关系为R a ＝3R b ，其感应电流之比为I a ∶I b ＝3∶1，选项C 错误；两线圈的电功率之比为P a ∶P b ＝E a I a ∶E b I b ＝27∶1，选项D 错误。

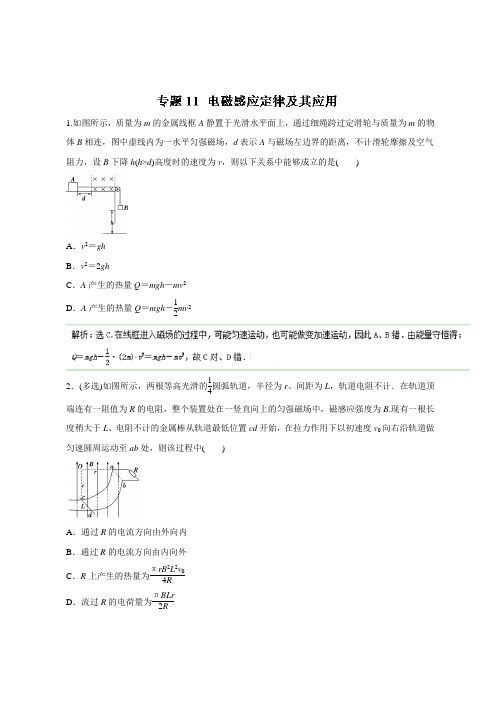

1.如图所示，质量为m 的金属线框A 静置于光滑水平面上，通过细绳跨过定滑轮与质量为m 的物体B 相连，图中虚线内为一水平匀强磁场，d 表示A 与磁场左边界的距离，不计滑轮摩擦及空气阻力，设B 下降h (h >d )高度时的速度为v ，则以下关系中能够成立的是( )A ．v 2＝ghB ．v 2＝2ghC ．A 产生的热量Q ＝mgh －mv 2D ．A 产生的热量Q ＝mgh －12mv 22．(多选)如图所示，两根等高光滑的14圆弧轨道，半径为r 、间距为L ，轨道电阻不计．在轨道顶端连有一阻值为R 的电阻，整个装置处在一竖直向上的匀强磁场中，磁感应强度为B .现有一根长度稍大于L 、电阻不计的金属棒从轨道最低位置cd 开始，在拉力作用下以初速度v 0向右沿轨道做匀速圆周运动至ab 处，则该过程中( )A ．通过R 的电流方向由外向内B ．通过R 的电流方向由内向外C ．R 上产生的热量为πrB 2L 2v 04RD ．流过R 的电荷量为πBLr2R解析：选AC.cd棒运动至ab处的过程中，闭合回路中的磁通量减小，再由楞次定律及安培定则可知，回路中电流方向为逆时针方向(从上向下看)，则通过R的电流方向为由外向内，故A对，B错．通过R的电荷量为q＝ΔΦR＝BrLR，D错．R上产生的热量为Q＝U2R t＝（BLv0/2）2Rπr2v0＝πrB2L2v04R，C对．3.如图所示，两个垂直于纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为a.高度为a的正三角形导线框ABC从图示位置沿x轴正方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下列图形中能正确描述感应电流I与线框移动距离x关系的是()4.如图所示，匀强磁场垂直纸面向里，磁感应强度的大小为B，磁场在y轴方向足够宽，在x轴方向宽度为a.一直角三角形导线框ABC(BC边的长度为a)从图示位置向右匀速穿过磁场区域，以逆时针方向为电流的正方向，在下图中感应电流i、BC两端的电压U BC与线框移动的距离x的关系图象正确的是()解析：选D.由楞次定律可知，线框刚进入磁场时产生的感应电流的磁场方向垂直纸面向外，故线框中的感应电流沿逆时针方向，为正，又因为线框做匀速运动，故感应电流随位移线性增大；同理可知线框离开磁场时，产生的感应电流大小随位移线性增大，方向为负，选项A、B错误；BC 两端的电压U BC跟感应电流成正比，故选项C错误，D正确．5.如图所示，质量均为m的金属棒ab、cd与足够长的水平金属导轨垂直且接触良好，两金属棒与金属导轨间的动摩擦因数为μ，磁感应强度为B的匀强磁场的方向竖直向下．则ab棒在恒力F＝2μmg作用下向右运动的过程中，有()A．安培力对ab棒做正功B．安培力对cd棒做正功C．ab棒做加速度逐渐减小的加速运动，最终匀速运动D．cd棒做加速度逐渐减小的加速运动，最终匀速运动6.(多选)如图所示，xOz是光滑水平面，空间有沿z轴正方向的匀强磁场，其磁感应强度为B，现有两块平行金属板，彼此间距为d，构成一个电容为C的电容器；在两板之间焊一根垂直于两板的电阻不计金属杆PP′，已知两板和杆PP′的总质量为m，若对此杆PP′作用一个沿x轴正方向的恒力F ，则下列说法正确的是( )A ．金属杆PP ′不存在感应电流B ．金属杆PP ′存在沿P 到P ′方向的感应电流C ．两板和杆先做加速度减小的加速运动，最后做匀速直线运动D ．两板和杆做匀加速直线运动解析：选BD.设某时刻金属杆运动的加速度为a ，速度为v ，那么金属杆切割磁感线所产生的感应电动势为E ＝Bdv ，电容器两端的电压U ＝E ＝Bdv ，所以，通过金属杆的电流为I ＝C ΔU Δt ＝BdC ΔvΔt ，方向沿P 到P ′方向，所以B 选项正确；又因为a ＝ΔvΔt ，所以I ＝BdCa ，这样，两板和杆整体的水平方向除受恒力F 作用外，还受到沿x 轴负方向的安培力，它的大小为：F A ＝BdI ＝B 2d 2Ca ，运用牛顿第二定律得：F －B 2d 2Ca ＝ma ，所以a ＝Fm ＋B 2d 2C，即D 选项正确．7．(多选)如图甲是矩形导线框，电阻为R ，虚线左侧线框面积为S ，右侧面积为2S ，虚线左右两侧导线框内磁场的磁感应强度随时间变化如图乙所示，设垂直线框向里的磁场为正，则关于线框中0～t 0时间内的感应电流的说法正确的是( )A ．感应电流的方向为顺时针方向B ．感应电流的方向为逆时针方向C ．感应电流的大小为B 0SRt 0D ．感应电流的大小为3B 0SRt 08.如图所示，两根电阻不计的光滑金属导轨竖直放置，导轨上端接电阻R，宽度相同的水平条形区域Ⅰ和Ⅱ内有方向垂直导轨平面向里的匀强磁场B，Ⅰ和Ⅱ之间无磁场．一导体棒两端套在导轨上，并与两导轨始终保持良好接触，导体棒从距区域Ⅰ上边界H处由静止释放，在穿过两段磁场区域的过程中，流过电阻R上的电流及其变化情况相同．下面四个图象能定性描述导体棒速度大小与时间关系的是()解析：选C.MN棒先做自由落体运动，当到Ⅰ区磁场时由四个选项知棒开始减速，说明F安>mg，由牛顿第二定律得，F安－mg＝ma，减速时F安减小，合力减小，a也减小，速度图象中图线上各点切线斜率减小；离开Ⅰ区后棒做加速度为g的匀加速直线运动，随后进入Ⅱ区磁场，因棒在穿过两段磁场区域的过程中，流过电阻R上的电流变化情况相同，则在Ⅱ区磁场中运动情况与Ⅰ区磁场中完全相同，所以只有C项正确．9．(多选)如图甲所示，光滑绝缘水平面上，虚线MN的右侧存在磁感应强度B＝2 T的匀强磁场，MN的左侧有一质量m＝0.1 kg的矩形线圈abcd，bc边长L1＝0.2 m，电阻R＝2 Ω.t＝0时，用一恒定拉力F拉线圈，使其由静止开始向右做匀加速运动，经过时间1 s，线圈的bc边到达磁场边界MN，此时立即将拉力F改为变力，又经过1 s，线圈恰好完全进入磁场，整个运动过程中，线圈中感应电流i随时间t变化的图象如图乙所示．则()A．恒定拉力大小为0.05 NB．线圈在第2 s内的加速度大小为1 m/s2C．线圈ab边长L2＝0.5 mD．在第2 s内流过线圈的电荷量为0.2 C10．如图甲所示，在竖直平面内有四条间距相等的水平虚线L1、L2、L3、L4，在L1与L2、L3与L4之间均存在着匀强磁场，磁感应强度的大小均为1 T，方向垂直于竖直平面向里．现有一矩形线圈abcd，宽度cd＝L＝0.5 m，质量为0.1 kg，电阻为2 Ω，将其从图示位置(cd边与L1重合)由静止释放，速度随时间变化的图象如图乙所示，t1时刻cd边与L2重合，t2时刻ab边与L3重合，t3时刻ab边与L4重合，t2～t3之间的图线为与t轴平行的直线，t1～t2的时间间隔为0.6 s，整个运动过程中线圈始终位于竖直平面内．(重力加速度g取10 m/s2)则()A．在0～t1时间内，通过线圈的电荷量为2.5 CB．线圈匀速运动的速度为8 m/sC．线圈的长度ad＝1 mD．0～t3时间内，线圈产生的热量为4.2 J11．(多选)如图xOy 平面为光滑水平面，现有一长为d ，宽为L 的线框MNPQ 在外力F 作用下，沿x 轴正方向以速度v 做匀速直线运动，空间存在竖直方向的磁场，磁感应强度B ＝B 0cos πd x (式中B 0为已知量)，规定竖直向下方向为磁感应强度正方向，线框电阻为R .t ＝0时刻MN 边恰好在y 轴处，则下列说法正确的是( )A ．外力F 为恒力B ．t ＝0时，外力大小F ＝4B 20L 2vRC ．通过线框的瞬时电流i ＝2B 0Lv cosπvtdRD ．经过t ＝d v ，线框中产生的电热Q ＝2B 20L 2vdR解析：选BCD.因线框沿x 轴方向匀速运动，故F ＝F 安，由图中磁场分布知F 安的大小是变化的，故F 不是恒12.如图所示，平行金属导轨与水平面间夹角均为37°，导轨间距为1 m，电阻不计，导轨足够长．两根金属棒ab和a′b′的质量都是0.2 kg，电阻都是1 Ω，与导轨垂直放置且接触良好，金属棒和导轨之间的动摩擦因数为0.25，两个导轨平面处均存在着垂直轨道平面向上的匀强磁场(图中未画出)，磁感应强度B的大小相同．让a′b′固定不动，将金属棒ab由静止释放，当ab下滑速度达到稳定时，整个回路消耗的电功率为8 W．求：(1)ab下滑的最大加速度；(2)ab下落了30 m高度时，其下滑速度已经达到稳定，则此过程中回路电流的发热量Q为多大？(3)如果将ab与a′b′同时由静止释放，当ab下落了30 m高度时，其下滑速度也已经达到稳定，则此过程中回路电流的发热量Q′为多大？(g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8)解析：(1)当ab棒刚下滑时，ab棒的加速度有最大值：a＝g sin θ－μg cos θ＝4 m/s2.(2)ab棒达到最大速度时做匀速运动，有mg sin θ＝BIL＋μmg cos θ，整个回路消耗的电功率P电＝BILv m＝(mg sin θ－μmg cos θ)v m＝8 W，则ab棒的最大速度为：v m＝10 m/s由P电＝E22R＝（BLv m）22R得：B＝0.4 T.根据能量守恒得：mgh＝Q＋12mv2m＋μmg cos θ·hsin θ解得：Q＝30 J.13．如图甲所示，平行长直导轨MN、PQ水平放置，两导轨间距L＝0.5 m，导轨左端M、P间接有一阻值R＝0.2 Ω的定值电阻，导体棒ab的质量m＝0.1 kg，与导轨间的动摩擦因数μ＝0.1，导体棒垂直于导轨放在距离左端为d＝1.0 m处，导轨和导体棒始终接触良好，电阻均忽略不计．整个装置处在范围足够大的匀强磁场中，t＝0时刻，磁场方向竖直向下，此后，磁感应强度B随时间t的变化如图乙所示，不计感应电流磁场的影响．取重力加速度g＝10 m/s2.(1)求t＝0时棒所受到的安培力F0；(2)分析前3 s时间内导体棒的运动情况并求前3 s内棒所受的摩擦力F f随时间t变化的关系式；(3)若t ＝3 s 时，突然使ab 棒获得向右的速度v 0＝8 m/s ，同时垂直棒施加一方向水平、大小可变化的外力F ，使棒的加速度大小恒为a ＝4 m/s 2、方向向左．求从t ＝3 s 到t ＝4 s 的时间内通过电阻的电荷量q .解析：(1)t ＝0时棒的速度为零，故回路中只有感生电动势，为E ＝ΔΦΔt ＝ΔBΔt Ld ＝0.1×0.5×1.0 V＝0.05 V感应电流为：I ＝E R ＝0.050.2A ＝0.25 A可得t ＝0时棒所受到的安培力：F 0＝B 0IL ＝0.025 N.答案：(1)0.025 N (2)见解析 (3)1.5 C。

单元训练金卷·高三·物理(B)卷 第十一单元注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。

2．选择题的作答：每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。

3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。

写在试题卷、草稿纸和答题卡上的非答题区域均无效。

4．考试结束后，请将本试题卷和答题卡一并上交。

一、 (本题共13小题，每小题4分，共52分。

在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～13题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分)1．下列没有利用涡流的是( )A ．金属探测器B ．变压器中用互相绝缘的硅钢片叠成铁芯C ．用来冶炼合金钢的真空冶炼炉D ．车站的安检门2．如图所示，光滑固定的金属导轨M 、N 水平放置，两根初速为零、质量均为m 的导体棒P 、Q 平行放置在导轨上，形成一个闭合回路。

一质量为M 的条形磁铁从a 处由静止下落，当下落到b处时，磁铁的速度为v 0，两个导体棒的速度均为v 。

重力加速度设为g ，a 、b 之间的高度为h ，不计空气阻力，在磁铁自a 到b 的下落过程中，以下说法正确的是( )A ．因为P 、Q 中的感应电流方向相反，故P 、Q 之间的安培力为斥力，P 、Q 将相互远离B ．P 、Q 受到的安培力竖直向下C ．回路中产生的热为21()2Mgh M m v -+D ．回路中的磁通量一直在增加3．如图甲所示，水平地面上有一边长为L 的正方形ABCD 区域，其下方埋有与地面平行的金属管线．为探测地下金属管线的位置、走向和埋覆深度，先让金属管线载有电流，然后用闭合的试探小线圈P (穿过小线圈的磁场可视为匀强磁场)在地面探测。

如图乙所示，将暴露于地面的金属管接头接到电源的一端，将接地棒接到电源的另一端，这样金属管线中就有沿管线方向的电流。

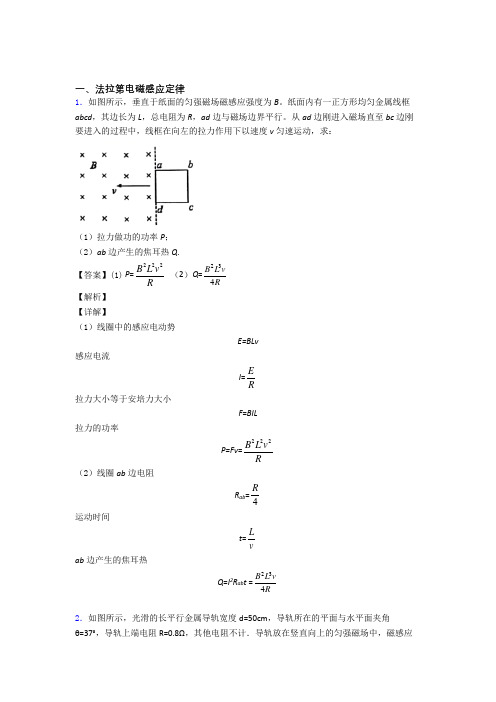

一、法拉第电磁感应定律1．如图所示，垂直于纸面的匀强磁场磁感应强度为B。

纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为R，ad边与磁场边界平行。

从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：（1）拉力做功的功率P；（2）ab边产生的焦耳热Q.【答案】(1)P=222B L vR（2）Q=234B L vR【解析】【详解】（1）线圈中的感应电动势E=BLv 感应电流I=E R拉力大小等于安培力大小F=BIL 拉力的功率P=Fv=222 B L v R（2）线圈ab边电阻R ab=4R 运动时间t=L vab边产生的焦耳热Q=I2R ab t =23 4B L vR2．如图所示，光滑的长平行金属导轨宽度d=50cm，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ， cos 1BLv I A Rθ==， 0.2F BIL N ==，24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=3．如图甲所示，相距d 的两根足够长的金属制成的导轨，水平部分左端ef 间连接一阻值为2R 的定值电阻，并用电压传感器实际监测两端电压，倾斜部分与水平面夹角为37°.长度也为d 、质量为m 的金属棒ab 电阻为R ，通过固定在棒两端的金属轻滑环套在导轨上，滑环与导轨上MG 、NH 段动摩擦因数μ＝18(其余部分摩擦不计)．MN 、PQ 、GH 相距为L ，MN 、PQ 间有垂直轨道平面向下、磁感应强度为B 1的匀强磁场，PQ 、GH 间有平行于斜面但大小、方向未知的匀强磁场B 2，其他区域无磁场，除金属棒及定值电阻，其余电阻均不计，sin 37°＝0.6，cos 37°＝0.8，当ab 棒从MN 上方一定距离由静止释放通过MN 、PQ 区域(运动过程中ab 棒始终保持水平)，电压传感器监测到U －t 关系如图乙所示．（1）求ab 棒刚进入磁场B 1时的速度大小． （2）求定值电阻上产生的热量Q 1.（3）多次操作发现，当ab 棒从MN 以某一特定速度进入MNQP 区域的同时，另一质量为2m ，电阻为2R 的金属棒cd 只要以等大的速度从PQ 进入PQHG 区域，两棒均可同时匀速通过各自场区，试求B 2的大小和方向．【答案】（1）11.5U B d （2）2221934-mU mgL B d；（3）32B 1 方向沿导轨平面向上 【解析】 【详解】(1)根据ab 棒刚进入磁场B 1时电压传感器的示数为U ,再由闭合电路欧姆定律可得此时的感应电动势：1 1.52UE U R U R=+⋅= 根据导体切割磁感线产生的感应电动势计算公式可得：111E B dv =计算得出:111.5Uv B d=. (2)设金属棒ab 离开PQ 时的速度为v 2，根据图乙可以知道定值电阻两端电压为2U ，根据闭合电路的欧姆定律可得：12222B dv R U R R⋅=+ 计算得出：213Uv B d=；棒ab 从MN 到PQ ，根据动能定理可得： 222111sin 37cos3722mg L mg L W mv mv μ︒︒⨯-⨯-=-安 根据功能关系可得产生的总的焦耳热 ：=Q W 总安根据焦耳定律可得定值电阻产生的焦耳热为：122RQ Q R R =+总联立以上各式得出：212211934mU Q mgL B d=-(3)两棒以相同的初速度进入场区匀速经过相同的位移，对ab 棒根据共点力的平衡可得：221sin 37cos3702B d vmg mg Rμ︒︒--=计算得出：221mgRv B d =对cd 棒分析因为：2sin 372cos370mg mg μ︒︒-⋅>故cd 棒安培力必须垂直导轨平面向下，根据左手定则可以知道磁感应强度B 2沿导轨平面向上，cd 棒也匀速运动则有：1212sin 372cos37022B dv mg mg B d R μ︒︒⎛⎫-+⨯⨯⨯= ⎪⎝⎭将221mgRv B d =代入计算得出：2132B B =. 答：(1)ab 棒刚进入磁场1B 时的速度大小为11.5UB d; (2)定值电阻上产生的热量为22211934mU mgL B d-; (3)2B 的大小为132B ，方向沿导轨平面向上.4．如图所示，两平行光滑的金属导轨MN 、PQ 固定在水平面上，相距为L ，处于竖直向下的磁场中，整个磁场由n 个宽度皆为x0的条形匀强磁场区域1、2、3、…n 组成，从左向右依次排列，磁感应强度的大小分别为B 、2B 、3B 、…nB ，两导轨左端MP 间接入电阻R ，一质量为m 的金属棒ab 垂直于MN 、PQ 放在水平导轨上，与导轨电接触良好，不计导轨和金属棒的电阻。

高考物理电磁感应现象压轴难题培优题及答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图，垂直于纸面的磁感应强度为B ，边长为 L 、电阻为 R 的单匝方形线圈 ABCD 在外力 F 的作用下向右匀速进入匀强磁场，在线圈进入磁场过程中，求： (1)线圈进入磁场时的速度 v 。

(2)线圈中的电流大小。

(3)AB 边产生的焦耳热。

【答案】(1)22FR v B L =；(2)F I BL=；(3)4FL Q =【解析】 【分析】 【详解】(1)线圈向右匀速进入匀强磁场，则有F F BIL ==安又电路中的电动势为E BLv =所以线圈中电流大小为==E BLvI R R 联立解得22FRv B L =(2)根据有F F BIL ==安得线圈中的电流大小F I BL=(3)AB 边产生的焦耳热22()4AB F R L Q I R t BL v==⨯⨯ 将22FRv B L =代入得 4FL Q =2．如图所示，一阻值为R 、边长为l 的匀质正方形导体线框abcd 位于竖直平面内，下方存在一系列高度均为l 的匀强磁场区，与线框平面垂直，各磁场区的上下边界及线框cd 边均磁场方向均与线框平面垂水平。

第1磁场区的磁感应强度大小为B 1，线框的cd 边到第1磁区上场区上边界的距离为h 0。

线框从静止开始下落，在通过每个磁场区时均做匀速运动，且通过每个磁场区的速度均为通过其上一个磁场区速度的2倍。

重力加速度大小为g ，不计空气阻力。

求： (1)线框的质量m ；(2)第n 和第n +1个磁场区磁感应强度的大小B n 与B n+1所满足的关系；(3)从线框开始下落至cd 边到达第n 个磁场区上边界的过程中，cd 边下落的高度H 及线框产生的总热量Q 。

【答案】22112B l gh gR ；(2)+12n n B B =；23112(1)2n B l gh - 【解析】 【分析】 【详解】(1)设线框刚进第一个磁场区的速度大小为v 1，由运动学公式得2112v gh =，设线框所受安培力大小为F 1，线框产生的电动势为E 1，电流为I ，由平衡条件得1F mg =由安培力的表达式得11F B Il =，111=E Blv ，1E I R=联立解得 22112B l m gh gR=(2)设线框在第n 和第n +1个磁场区速度大小分别为v n 、v n +1，由平衡条件得22n nB l v mg R=22+1+1n n B l v mg R=且12n n v v +=联立解得12n n B B +=(3)设cd 边加速下落的总距离为h ，匀速下落的总距离为L ，由运动学公式得22nv h g=112n n v v -==2(1)L n l -联立解得2(1)122(1)n H h L h n l -=+=+-由能量守恒定律得2(1)Q mg n l =-联立解得23112(1)2n B l gh Q R-=3．如图所示，光滑导线框abfede 的abfe 部分水平，efcd 部分与水平面成α角，ae 与ed 、bf 与cf 连接处为小圆弧，匀强磁场仅分布于efcd 所在平面，方向垂直于efcd 平面，线框边ab 、cd 长均为L ，电阻均为2R ，线框其余部分电阻不计。

(精品推荐)2019高考物理复习考前强化必刷练习题《电磁感应规律及其应用》高考精品典型练习题（整理含详解）1．如图所示，两根相距为l 的平行直导轨ab 、cd ，b 、d 间连有一固定电阻R ，导轨电阻可忽略不计．MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R .整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面(垂直纸面向里)．现对MN 施力使它沿导轨方向以速度v 水平向右做匀速运动．令U 表示MN 两端电压的大小，则( )A ．U ＝12Blv ，流过固定电阻R 的感应电流由b 经R 到d B ．U ＝Blv ，流过固定电阻R 的感应电流由d 经R 到bC ．MN 受到的安培力大小F A ＝B 2l 2v 2R，方向水平向右 D ．MN 受到的安培力大小F A ＝B 2l 2v R，方向水平向左2．如图所示，两相邻有界匀强磁场的宽度均为L ，磁感应强度大小相等、方向相反，均垂直于纸面．有一边长为L 的正方形闭合线圈向右匀速通过整个磁场．用i 表示线圈中的感应电流，规定逆时针方向为电流正方向，图示线圈所在位置为位移起点，则下列关于i ­x 的图象中正确的是( )3．如图所示，表面粗糙的U 形金属线框水平固定，其上横放一根阻值为R 的金属棒ab ，金属棒与线框接触良好，一通电螺线管竖直放置在线框与金属棒组成的回路中，下列说法正确的是( )A ．当变阻器滑片P 向上滑动时，螺线管内部的磁通量增大B ．当变阻器滑片P 向下滑动时，金属棒所受摩擦力方向向右C ．当变阻器滑片P 向上滑动时，流过金属棒的电流方向由a 到bD ．当变阻器滑片P 向下滑动时，流过金属棒的电流方向由a 到b4．如图所示，处于竖直面的长方形导线框MNPQ 边长分别为L 和2L ，M 、N 间连接两块水平正对放置的金属板，金属板距离为d ，虚线为线框中轴线，虚线右侧有垂直线框平面向里的匀强磁场．两板间有一个质量为m 、电量为q 的带正电油滴恰好处于平衡状态，重力加速度为g ，则下列关于磁场磁感应强度大小B 的变化情况及其变化率的说法正确的是( )A ．正在增强，ΔB Δt ＝mgd qL 2B ．正在减小，ΔB Δt ＝mgd qL 2C ．正在增强，ΔB Δt ＝mgd 2qL 2D ．正在减小，ΔB Δt ＝mgd 2qL 25.如图所示，相距为d 的两条水平虚线L 1、L 2之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd 边长为L (L ＜d )，质量为m 、电阻为R ，将线圈在磁场上方h 高处静止释放，cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v 0，则线圈穿过磁场的过程中(从cd 边刚进入磁场一直到ab 边离开磁场为止)( )A ．感应电流所做的功为3mgdB ．线圈的最小速度一定大于mgR B 2L 2C ．线圈的最小速度一定是2g （h ＋L －d ）D ．线圈穿出磁场的过程中，感应电流为逆时针方向6．如图所示的电路中，三个相同的灯泡a 、b 、c 和电感L 1、L 2与直流电源连接，电感的电阻忽略不计．电键S 从闭合状态突然断开时，下列判断正确的( )A ．a 先变亮，然后逐渐变暗B ．b 先变亮，然后逐渐变暗C ．c 先变亮，然后逐渐变暗D ．b 、c 都先变亮，然后逐渐变暗7．(多选)如图甲所示，宽度为L 的足够长的光滑平行金属导轨固定在水平面上，导轨左端连接一电容为C 的电容器，将一质量为m 的导体棒与导轨垂直放置，导轨间存在垂直导轨平面向下的匀强磁场，磁感应强度为B .用与导轨平行的外力F 向右拉动导体棒，使导体棒由静止开始运动，作用时间t 1后撤去力F ，撤去力F 前棒内电流变化情况如图乙所示．整个过程中电容器未被击穿，不计空气阻力．下列说法正确的是 ( )A ．有外力作用时，导体棒在导轨上做匀速运动B ．有外力作用时，导体棒在导轨上做匀加速直线运动C ．外力F 的冲量大小为It 1⎝⎛⎭⎪⎫BL ＋m CBL D ．撤去外力F 后，导体棒最终静止在导轨上，电容器中最终储存的电能为零8．(多选)如图所示，在竖直平面内MN 、PQ 两光滑金属轨道平行竖直放置，两导轨上端M 、P 间连接一电阻R .金属小环a 、b 套在金属轨道上，质量为m 的金属杆固定在金属环上，该装置处在匀强磁场中，磁场方向垂直竖直平面向里．金属杆以初速度v 0从图示位置向上滑行，滑行至最高点后又返回到出发点．若运动过程中，金属杆保持水平，两环与导轨接触良好，不计轨道、金属杆、金属环的电阻及空气阻力．金属杆上滑过程和下滑过程相比较，以下说法正确的是( )A ．上滑过程所用时间比下滑过程短B ．上滑过程通过电阻R 的电量比下滑过程多C ．上滑过程通过电阻R 产生的热量比下滑过程大D ．上滑过程安培力的冲量比下滑过程安培力的冲量大9．(多选)如图所示，两根足够长的光滑平行金属导轨MN 、PQ 相距为L ，导轨平面与水平面的夹角θ＝30°，导轨电阻不计，整个装置处于磁感应强度大小为B 、方向垂直导轨平面向上的匀强磁场中．质量为m 、长为L 、电阻为R 的金属棒垂直导轨放置，且始终与导轨接触良好．金属导轨的上端连接一个阻值也为R 的定值电阻．现闭合开关K ，给金属棒施加一个平行于导轨斜向上、大小为F ＝2mg 的恒力，使金属棒由静止开始运动．若金属棒上滑距离s 时，金属棒开始匀速运动，则在金属棒由静止到刚开始匀速运动过程，下列说法中正确的是(重力加速度为g )( )A ．金属棒的末速度为3mgRB 2L 2B ．金属棒的最大加速度为1.4gC ．通过金属棒的电荷量为BLs RD ．定值电阻上产生的焦耳热为34mgs －9m 3g 2R 24B 4L 410．(多选)如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L＝0.2 m，两导轨的左端之间连接的电阻R＝0.4 Ω，导轨上停放一质量m＝0.1 kg的金属杆ab，位于两导轨之间的金属杆的电阻r ＝0.1 Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B＝0.5 T的匀强磁场中，磁场方向竖直向下．现用一外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U随时间t变化的关系如图乙所示．则在金属杆开始运动经t＝ 5.0 s 时( )A．通过金属杆的感应电流的大小为1.0 A，方向由b指向aB．金属杆的速率为4.0 m/sC．外力F的瞬时功率为1.0 WD．0～5.0 s内通过R的电荷量为5.0 C(精品推荐)2019高考物理复习考前强化必刷练习题《电磁感应规律及其应用》高考精品典型练习题（整理含详解）1．如图所示，两根相距为l 的平行直导轨ab 、cd ，b 、d 间连有一固定电阻R ，导轨电阻可忽略不计．MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R .整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面(垂直纸面向里)．现对MN 施力使它沿导轨方向以速度v 水平向右做匀速运动．令U 表示MN 两端电压的大小，则( )A ．U ＝12Blv ，流过固定电阻R 的感应电流由b 经R 到d B ．U ＝Blv ，流过固定电阻R 的感应电流由d 经R 到bC ．MN 受到的安培力大小F A ＝B 2l 2v 2R，方向水平向右 D ．MN 受到的安培力大小F A ＝B 2l 2v R，方向水平向左 解析：选A.当MN 运动时，相当于电源．但其两边的电压是外电路的电压，假设导轨没电阻，MN 两端的电压也就是电阻R 两端的电压，电路中电动势为E＝BlV ，MN 的电阻相当于电源的内阻，二者加起来为2R ，则电阻上的电压为12Blv ，再由右手定则，拇指指向速度方向，手心被磁场穿过，四指指向即为电流方向，即由N 到M ，那么流过电阻的就是由b 到d .故A 正确，B 错误．MN 受到的安培力F ＝BIl ＝B 2l 2v 2R；由左手定则可知，安培力的方向水平向左；故CD 错误．故选A. 2．如图所示，两相邻有界匀强磁场的宽度均为L ，磁感应强度大小相等、方向相反，均垂直于纸面．有一边长为L 的正方形闭合线圈向右匀速通过整个磁场．用i 表示线圈中的感应电流，规定逆时针方向为电流正方向，图示线圈所在位置为位移起点，则下列关于i ­x 的图象中正确的是( )解析：选C.线圈进入磁场，在进入磁场的0～L 的过程中，E ＝BLv ，电流I ＝BLv R，根据右手定则判断方向为逆时针方向，为正方向；在L ～2L 的过程中，电动势E ＝2BLv ，电流I ＝2BLv R，根据右手定则判断方向为顺时针方向，为负方向；在2L ～3L 的过程中，E ＝BLv ，电流I ＝BLv R，根据右手定则判断方向为逆时针方向，为正方向；故ABD 错误，C 正确；故选C.3．如图所示，表面粗糙的U 形金属线框水平固定，其上横放一根阻值为R 的金属棒ab ，金属棒与线框接触良好，一通电螺线管竖直放置在线框与金属棒组成的回路中，下列说法正确的是( )A ．当变阻器滑片P 向上滑动时，螺线管内部的磁通量增大B ．当变阻器滑片P 向下滑动时，金属棒所受摩擦力方向向右C ．当变阻器滑片P 向上滑动时，流过金属棒的电流方向由a 到bD ．当变阻器滑片P 向下滑动时，流过金属棒的电流方向由a 到b解析：选C.根据右手螺旋定则可知螺线管下端为N 极，而穿过回路的磁通量分为两部分，一部分为螺线管内部磁场，方向竖直向下，一部分为螺线管外部磁场，方向竖直向上，而总的磁通量方向为竖直向下，当变阻器滑片P 向上滑动时，滑动变阻器连入电路的电阻增大，螺线管中电流减小，产生的磁场变弱，即穿过回路的磁通量向下减小，根据楞次定律可得流过金属棒的电流方向由a 到b ，A 错误C 正确；当变阻器滑片P 向下滑动时，滑动变阻器连入电路的电阻减小，螺线管中电流变大，产生的磁场变强，即穿过回路的磁通量向下增大，根据楞次定律可得流过金属棒的电流方向由b 到a ，而导体棒所处磁场方向为竖直向上的，金属棒所受安培力方向向右，故摩擦力方向向左，故BD 错误．故选C.4．如图所示，处于竖直面的长方形导线框MNPQ 边长分别为L 和2L ，M 、N 间连接两块水平正对放置的金属板，金属板距离为d ，虚线为线框中轴线，虚线右侧有垂直线框平面向里的匀强磁场．两板间有一个质量为m 、电量为q 的带正电油滴恰好处于平衡状态，重力加速度为g ，则下列关于磁场磁感应强度大小B 的变化情况及其变化率的说法正确的是( )A ．正在增强，ΔB Δt ＝mgd qL 2B ．正在减小，ΔB Δt ＝mgd qL 2C ．正在增强，ΔB Δt ＝mgd 2qL 2D ．正在减小，ΔB Δt ＝mgd 2qL 2解析：选B.电荷量为q 的带正电的油滴恰好处于静止状态，电场力竖直向上，则电容器的下极板带正电，所以线框下端相当于电源的正极，感应电动势顺时针方向，感应电流的磁场方向和原磁场同向，根据楞次定律，可得穿过线框的磁通量在均匀减小；线框产生的感应电动势：E ＝ΔB Δt S ＝ΔB ΔtL 2；油滴所受电场力：F ＝E 场q ，对油滴，根据平衡条件得：q E d＝mg ；所以解得，线圈中的磁通量变化率的大小为：ΔB Δt ＝mgd qL 2；故选B.5.如图所示，相距为d 的两条水平虚线L1、L 2之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd边长为L (L ＜d )，质量为m 、电阻为R ，将线圈在磁场上方h高处静止释放，cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v0，则线圈穿过磁场的过程中(从cd边刚进入磁场一直到ab边离开磁场为止)( )A．感应电流所做的功为3mgdB．线圈的最小速度一定大于mgR B2L2C．线圈的最小速度一定是2g（h＋L－d）D．线圈穿出磁场的过程中，感应电流为逆时针方向解析：选C.据能量守恒，研究从cd边刚进入磁场到cd边刚穿出磁场的过程：动能变化量为0，重力势能转化为线框进入磁场的过程中产生的热量，Q＝mgd.cd边刚进入磁场时速度为v，cd边刚离开磁场时速度也为v0，所以从cd 边刚穿出磁场到ab边离开磁场的过程，线框产生的热量与从cd边刚进入磁场到ab边刚进入磁场的过程产生的热量相等，所以线圈从cd边进入磁场到ab边离开磁场的过程，产生的热量Q′＝2mgd，感应电流做的功为2mgd，故A错误．线框可能进入磁场先做减速运动，在完全进入磁场前已做匀速运动，刚完全进入磁场时的速度最小，有：mg＝B2L2vR，解得可能的最小速度v＝mgRB2L2，故B错误．因为进磁场时要减速，线圈全部进入磁场后做匀加速运动，则知线圈刚全部进入磁场的瞬间速度最小，线圈从开始下落到线圈刚完全进入磁场的过程，根据能量守恒定律得：mg(h＋L)＝Q＋12mv2，解得最小速度v＝2g（h＋L－d），故C正确．线圈穿出磁场的过程，由楞次定律知，感应电流的方向为顺时针，故D错误．故选C.6．如图所示的电路中，三个相同的灯泡a、b、c和电感L1、L2与直流电源连接，电感的电阻忽略不计．电键S从闭合状态突然断开时，下列判断正确的( )A．a先变亮，然后逐渐变暗B．b先变亮，然后逐渐变暗C．c先变亮，然后逐渐变暗D ．b 、c 都先变亮，然后逐渐变暗解析：选A.电键S 闭合时，电感L 1中电流等于两倍L 2的电流，断开电键S的瞬间，由于自感作用，两个电感线圈相当于两个电源，与三个灯泡构成闭合回路，通过b 、c 的电流都通过a ，故a 先变亮，然后逐渐变暗，故A 正确； b 、c 灯泡由电流i 逐渐减小，B 、C 、D 错误 .故选A.7．(多选)如图甲所示，宽度为L 的足够长的光滑平行金属导轨固定在水平面上，导轨左端连接一电容为C 的电容器，将一质量为m 的导体棒与导轨垂直放置，导轨间存在垂直导轨平面向下的匀强磁场，磁感应强度为B .用与导轨平行的外力F 向右拉动导体棒，使导体棒由静止开始运动，作用时间t 1后撤去力F ，撤去力F 前棒内电流变化情况如图乙所示．整个过程中电容器未被击穿，不计空气阻力．下列说法正确的是 ( )A ．有外力作用时，导体棒在导轨上做匀速运动B ．有外力作用时，导体棒在导轨上做匀加速直线运动C ．外力F 的冲量大小为It 1⎝⎛⎭⎪⎫BL ＋m CBL D ．撤去外力F 后，导体棒最终静止在导轨上，电容器中最终储存的电能为零解析：选BC.对电容器Q ＝CU ，则ΔQ ＝C ΔU ，I ＝ΔQ Δt；ΔU ＝ΔE ＝BL Δv ；解得I ＝CBL Δv Δt＝CBLa ，则导体棒的加速度a 恒定，做匀加速运动，选项A 错误，B 正确；根据牛顿第二定律：F －BIL ＝ma ，则F ＝BIL ＋mI CBL ，则外力F 的冲量大小为I F ＝Ft 1＝It 1⎝⎛⎭⎪⎫BL ＋m CBL ，选项C 正确；撤去外力F 后，导体棒开始时做减速运动，当导体棒产生的感应电动势与电容器两端电压相等时，回路中电流为零，此时安培力为零，导体棒做匀速运动，此时电容器两端的电压不为零，则最终储存的电能不为零，选项D 错误；故选BC.8．(多选)如图所示，在竖直平面内MN 、PQ 两光滑金属轨道平行竖直放置，两导轨上端M 、P 间连接一电阻R .金属小环a 、b 套在金属轨道上，质量为m 的金属杆固定在金属环上，该装置处在匀强磁场中，磁场方向垂直竖直平面向里．金属杆以初速度v 0从图示位置向上滑行，滑行至最高点后又返回到出发点．若运动过程中，金属杆保持水平，两环与导轨接触良好，不计轨道、金属杆、金属环的电阻及空气阻力．金属杆上滑过程和下滑过程相比较，以下说法正确的是( )A ．上滑过程所用时间比下滑过程短B ．上滑过程通过电阻R 的电量比下滑过程多C ．上滑过程通过电阻R 产生的热量比下滑过程大D ．上滑过程安培力的冲量比下滑过程安培力的冲量大解析：选AC. 如图所示，v ­t 图斜率代表加速度，其面积表示位移，上滑过程中，做加速度逐渐减小的减速运动，下滑过程中是加速度逐渐减小的加速运动，由于位移大小相等，可知上升时间小于下落时间，故A 正确；由q＝ΔΦR，可知上滑过程通过电阻R 的电量等于下滑过程中电量，故B 错误；在相同位置，上滑时的速度大于下滑时的速度，则上滑过程安培力的平均值大于下滑过程安培力的平均值，导致上滑过程中导体棒克服安培力做功多，则上滑过程中电阻R 产生的热量大于下滑过程中产生的热量，故C 正确．安培力冲量I ＝BLq ，q ＝ΔΦR ，可知上滑过程安培力的冲量等于下滑过程安培力的冲量，故D 错误．9．(多选)如图所示，两根足够长的光滑平行金属导轨MN 、PQ 相距为L ，导轨平面与水平面的夹角θ＝30°，导轨电阻不计，整个装置处于磁感应强度大小为B、方向垂直导轨平面向上的匀强磁场中．质量为m、长为L、电阻为R的金属棒垂直导轨放置，且始终与导轨接触良好．金属导轨的上端连接一个阻值也为R的定值电阻．现闭合开关K，给金属棒施加一个平行于导轨斜向上、大小为F＝2mg的恒力，使金属棒由静止开始运动．若金属棒上滑距离s时，金属棒开始匀速运动，则在金属棒由静止到刚开始匀速运动过程，下列说法中正确的是(重力加速度为g)( )A．金属棒的末速度为3mgR B2L2B．金属棒的最大加速度为1.4gC．通过金属棒的电荷量为BLs RD．定值电阻上产生的焦耳热为34mgs－9m3g2R24B4L4解析：选AD.设金属棒匀速运动的速度为v，则感应电动势E＝BLv；回路电流I＝E2R＝BLv2R；安培力F安＝BIL＝B2L2v2R；金属棒匀速时，受力平衡有F＝mg sin30°＋F安，即2mg＝12mg＋B2L2v2R联立解得：v＝3mgRB2L2，故A正确；金属棒开始运动时，加速度最大，即F－mg sin 30°＝ma，代入数据2mg－12mg＝ma，解得a＝1.5g，故B错误；根据感应电量公式Q＝ΔΦR总＝BLs2R，故C错误；对金属棒运用动能定理，有Fs－mgs sin 30°－Q＝12mv2，其中定值电阻上产生的焦耳热为QR＝12Q＝34mgs－9m3g2R24B4L4，故D正确；故选AD.10．(多选)如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L＝0.2 m，两导轨的左端之间连接的电阻R＝0.4 Ω，导轨上停放一质量m ＝0.1 kg 的金属杆ab ，位于两导轨之间的金属杆的电阻r ＝0.1 Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B ＝0.5 T 的匀强磁场中，磁场方向竖直向下．现用一外力F 水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U 随时间t 变化的关系如图乙所示．则在金属杆开始运动经t ＝ 5.0 s 时( )A ．通过金属杆的感应电流的大小为1.0 A ，方向由b 指向aB ．金属杆的速率为4.0 m/sC ．外力F 的瞬时功率为1.0 WD ．0～5.0 s 内通过R 的电荷量为5.0 C解析：选AC.导体棒向右切割磁感线，由右手定则知电流方向为b 指向a ，金属杆开始运动经t ＝5.0 s ，由图象可知电压为0.4 V ，根据闭合电路欧姆定律得I ＝U R ＝0.40.4A ＝1 A ，故A 正确；根据法拉第电磁感应定律知E ＝BLv ，根据电路结构可知：U ＝RR ＋r E ，解得v ＝5 m/s ，故B 错误；根据电路知U ＝RR ＋r BLv ＝0.08v＝0.08at ，结合U ­t 图象知导体棒做匀加速运动，加速度为a ＝1 m/s 2，根据牛顿第二定律，在5 s 末时对金属杆有：F －BIL ＝ma 解得：F ＝0.2 N ，此时F 的瞬时功率P ＝Fv ＝0.2×5 W＝1 W 故C 正确；0～5.0 s 内通过R 的电荷量为q ＝It ＝E R ＋r t ＝ΔΦt （R ＋r ）×t ＝ΔΦR ＋r ＝B ×12at 2R ＋r ＝12.5 C ，故D 错误；综上所述本题答案是AC.。

电磁感应现象压轴题培优题及答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，两根光滑、平行且足够长的金属导轨倾斜固定在水平地面上，导轨平面与水平地面的夹角37θ=︒，间距为d =0.2m ，且电阻不计。

导轨的上端接有阻值为R =7Ω的定值电阻和理想电压表。

空间中有垂直于导轨平面斜向上的、大小为B =3T 的匀强磁场。

质量为m =0.1kg 、接入电路有效电阻r =5Ω的导体棒垂直导轨放置，无初速释放，导体棒沿导轨下滑一段距离后做匀速运动，取g =10m/s 2，sin37°=0.6，求：（1）导体棒匀速下滑的速度大小和导体棒匀速运动时电压表的示数； （2）导体棒下滑l =0.4m 过程中通过电阻R 的电荷量。

【答案】（1）20m/s 7V （2）0.02C 【解析】 【详解】（1）设导体棒匀速运动时速度为v ，通过导体棒电流为I 。

由平衡条件sin mg BId θ=①导体棒切割磁感线产生的电动势为E =Bdv ②由闭合电路欧姆定律得EI R r=+③ 联立①②③得v =20m/s ④由欧姆定律得U =IR ⑤联立①⑤得U =7V ⑥（2）由电流定义式得Q It =⑦由法拉第电磁感应定律得E t∆Φ=∆⑧B ld ∆Φ=⋅⑨由欧姆定律得EI R r=+⑩ 由⑦⑧⑨⑩得Q =0.02C ⑪2．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ， cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mvI Rt-=3．某兴趣小组设计制作了一种磁悬浮列车模型，原理如图所示，PQ 和MN 是固定在水平地面上的两根足够长的平直导轨，导轨间分布着竖直（垂直纸面）方向等间距的匀强磁场1B 和2B ，二者方向相反．矩形金属框固定在实验车底部（车厢与金属框绝缘）．其中ad边宽度与磁场间隔相等，当磁场1B 和2B 同时以速度0m 10sv =沿导轨向右匀速运动时，金属框受到磁场力，并带动实验车沿导轨运动．已知金属框垂直导轨的ab 边长0.1m L =m 、总电阻0.8R =Ω，列车与线框的总质量0.4kg m =，12 2.0T B B ==T ，悬浮状态下，实验车运动时受到恒定的阻力1h N ．（1）求实验车所能达到的最大速率；（2）实验车达到的最大速率后,某时刻让磁场立即停止运动,实验车运动20s 之后也停止运动，求实验车在这20s 内的通过的距离；（3）假设两磁场由静止开始向右做匀加速运动，当时间为24s t =时，发现实验车正在向右做匀加速直线运动，此时实验车的速度为m 2s v =，求由两磁场开始运动到实验车开始运动所需要的时间．【答案】(1)m 8s；(2)120m ；(3)2s【解析】 【分析】 【详解】（1）实验车最大速率为m v 时相对磁场的切割速率为0m v v -，则此时线框所受的磁场力大小为2204-B L v v F R=（）此时线框所受的磁场力与阻力平衡，得：F f =2m 028m/s 4fRv v B L =-= （2）磁场停止运动后，线圈中的电动势：2E BLv =线圈中的电流：EI R=实验车所受的安培力：2F BIL =根据动量定理，实验车停止运动的过程：m F t ft mv ∑∆+=整理得：224m B L vt ft mv R∑∆+=而v t x ∑∆=解得：120m x =（3）根据题意分析可得，为实现实验车最终沿水平方向做匀加速直线运动，其加速度必须与两磁场由静止开始做匀加速直线运动的加速度相同，设加速度为a ，则t 时刻金属线圈中的电动势 2)E BLat v =-（ 金属框中感应电流 2)BL at v I R-=（ 又因为安培力224)2B L at v F BIL R（-==所以对试验车，由牛顿第二定律得 224)B L at v f ma R（--=得 21.0m/s a =设从磁场运动到实验车起动需要时间为0t ，则0t 时刻金属线圈中的电动势002E BLat =金属框中感应电流002BLat I R=又因为安培力2200042B L at F BI L R==对实验车，由牛顿第二定律得：0F f =即2204B L at f R= 得：02s t =4．如图所示，两根粗细均匀的金属棒M N 、，用两根等长的、不可伸长的柔软导线将它们连接成闭合回路，并悬挂在光滑绝缘的水平直杆上，并使两金属棒水平。

专题11 电磁感应培优押题预测A卷一、选择题（在每小题给出的4个选项中，第1-8题只有一个选项正确，第9-12题有多个选项正确）1．如图所示是冶炼金属的高频感应炉的示意图，冶炼炉内装入被冶炼的金属，线圈通入高频交变电流，这时被冶炼的金属就能被熔化．这种冶炼方法速度快、温度容易控制，并能避免有害杂质混入被炼金属中，因此适于冶炼特种金属．该炉的加热原理是( )A．利用线圈中电流产生的焦耳热B．利用红外线C．利用交变电流的交变磁场在炉内金属中产生的涡流D．利用交变电流的交变磁场所激发的电磁波【答案】C2．如图为无线充电技术中使用的受电线圈示意图，线圈匝数为n，面积为S.若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B1均匀增加到B2，则该段时间线圈两端a和b之间的电势差φa －φb( )A．恒为 B．从0均匀变化到C．恒为 D．从0均匀变化到【答案】C【解析】穿过线圈的磁感应强度均匀增加，故产生恒定的感应电动势，根据法拉第电磁感应定律，有，根据楞次定律，如果线圈闭合，感应电流的磁通量向左，故感应电动势顺时针（从右侧看），故，故，C正确．3．如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直．磁感应强度B随时间均匀增大．两圆环半径之比为2∶1，圆环中产生的感应电动势分别为E a和E b.不考虑两圆环间的相互影响．下列说法正确的是( )A．E a∶E b＝4∶1，感应电流均沿逆时针方向B．E a∶E b＝4∶1，感应电流均沿顺时针方向C．E a∶E b＝2∶1，感应电流均沿逆时针方向D．E a∶E b＝2∶1，感应电流均沿顺时针方向【答案】B方向。

4．在如图甲所示的电路中，螺线管匝数n＝1 500，横截面积S＝20 cm2，螺线管导线电阻r＝1．0 Ω，R1＝4．0 Ω，R2＝5．0 Ω，电容器电容C＝30 μF。

在一段时间内，穿过螺线管的磁场的磁感应强度B按图乙所示的规律变化。

专题11 电磁感应培优押题预测B卷一、选择题（在每小题给出的4个选项中，第1-8题只有一个选项正确，第9-12题有多个选项正确）1．如图是一种焊接方法的原理示意图。

将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊工件就焊接在一起。

我国生产的自行车车轮圈就是用这种办法焊接的。

下列说法中正确的是（）A．线圈中的电流是很强的恒定电流B．线圈中的电流是交变电流，且频率很高C．待焊工件焊缝处的接触电阻比非焊接部分电阻小D．焊接工件中的感应电流方向与线圈中的电流方向总是相反【答案】B2．如图所示，北京某中学生在自行车道上从东往西沿直线以速度v骑行，该处地磁场的水平分量大小为B1，方向由南向北，竖直分量大小为B2，假设自行车的车把为长为L的金属平把，下列结论正确的是( )A．图示位置中辐条上A点比B点电势低B．左车把的电势比右车把的电势低C．自行车左拐改为南北骑向，辐条A点比B点电势高D．自行车左拐改为南北骑向，辐条A点比B点电势低【答案】A【解析】条幅AB切割水平方向的磁场，水平方向的磁场从南到北，所以根据右手定则可得，B点相当于电源正极，所以A正确；自行车车把切割竖直方向的磁场，磁场方向竖直向下，根据右手定则可得，左边车把相当于电源，B 错误；自行车左拐改为南北骑向，辐条不再切割磁场运动，没有感应电动势，车把仍旧切割磁感线运动，磁场竖直分量不变，速度不变，所以感应电动势大小不变，CD 错误；故选A3．如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感应强度为B ，方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻。

一根与导轨接触良好、有效阻值为R/2的金属导线ab 垂直导轨放置，并在水平外力F 的作用下以速度v 向右匀速运动，不计导轨电阻，则A ． 通过电阻R 的电流方向为P→R→MB ． a 、b 两点间的电压为BLvC ． a 端电势比b 端高D ． 外力F 做的功等于电阻R 上发出的焦耳热 【答案】C【解析】根据右手定则可知：ab 中产生的感应电流方向为b→a，则通过电阻R 的电流方向为 M→P→R．故A 错误；金属导线ab 相当于电源，ab 两点间的电压是路端电压，即是R 两端的电压．根据闭合电路欧姆定律得知，ab 两点间的电压为．故B 错误．金属导线ab 相当于电源，a 端相当于电源的正极，电势较高，故C 正确．ab棒向右做匀速直线运动，根据能量守恒得知：外力F 做的功等于电路中产生的焦耳热，大于电阻R 上发出的焦耳热，故D 错误．故选C ．4．两块水平放置的金属板间的距离为d ，用导线与一个n 匝线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图4所示，两板间有一个质量为m 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是 ( )A ．磁感应强度B 竖直向上且正增强，t∆Φ∆＝dmgnqB ．磁感应强度B 竖直向下且正增强，t∆Φ∆＝dmg nqC ．磁感应强度B 竖直向上且正减弱，t∆Φ∆＝()dmg R r nqR +D ．磁感应强度B 竖直向下且正减弱，t∆Φ∆＝()dmg R r nqR +【答案】C【解析】由平衡条件知，下金属板带正电，故电流应从线圈下端流出，由楞次定律可以判定磁感应强度B 竖直向上且正减弱或竖直向下且正增强，A 、D 错误；因mg ＝q U d ，U ＝E R r +R ，E ＝n t ∆Φ∆，联立可求得t∆Φ∆＝()dmg R r nqR +，故只有C 项正确．5．如图所示，A 、B 是两个完全相同的灯泡，D 是理想二极管，L 是带铁芯的线圈，其自感系数很大，直流电阻忽略不计．下列说法正确的是（ ）A ． S 闭合瞬间，A 先亮B ． S 闭合瞬间，A 、B 同时亮C ． S 断开瞬间，B 逐渐熄灭D ． S 断开瞬间，A 闪亮一下，然后逐渐熄灭 【答案】D6．如右图所示，光滑固定导轨M 、N 水平放置，两根导体棒P 、Q 平行放于导轨上，形成一个闭合回路当一条形磁铁N 极朝下从高处下落接近回路时A ． P 、Q 将互相靠扰B ． 产生的电流方向从Q 到PC ． 磁铁的加速度仍为gD ． 磁铁的加速度小于g 【答案】AD【解析】A、当一条形磁铁从高处下落接近回路时，穿过回路的磁通量增加，根据楞次定律：感应电流的磁场总是阻碍磁通量的变化，可知，P、Q将互相靠拢，回路的面积减小一点，使穿过回路的磁场减小一点，起到阻碍原磁通量增加的作用，故A正确，B错误；C、由于磁铁受到向上的安培力作用，所以合力小于重力，磁铁的加速度一定小于g，故C错误，D正确。
