如何设计BUCK电路的最佳驱动(NPN的MOSFET)

开关直流降压电源(BUCK)设计摘要随着电子技术的高速发展，电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系日益密切。

近年来，随着功率电子器件(如IGBT、MOSFET)、PWM技术以及电源理论发展，新一代的电源开始逐步取代传统的电源电路。

该电路具有体积小，控制方便灵活，输出特性好、纹波小、负载调整率高等特点。

开关电源中的功率调整管工作在开关状态，具有功耗小、效率高、稳压范围宽、温升低、体积小等突出优点，在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。

开关电源的高频变换电路形式很多, 常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式。

本论文采用双端驱动集成电路——TL494输的PWM脉冲控制器设计开关电源，利用MOSFET 管作为开关管，可以提高电源变压器的工作效率，有利于抑制脉冲干扰，同时还可以减小电源变压器的体积。

关键词：直流，降压电源,TL494,MOSFET1目录摘要 (1)Abstract........................................................... ........ 错误！未定义书签。

1.方案论证与比较 (4)1.1 总方案的设计与论证 ...................................... 错误！未定义书签。

1.2 控制芯片的选择 (4)1.3 隔离电路的选择 .............................................. 错误！未定义书签。

2. BUCK电路工作原理 ......................................... 错误！未定义书签。

3. 控制电路的设计及电路参数的计算 ................ 错误！未定义书签。

3.1 TL494控制芯片................................................ 错误！未定义书签。

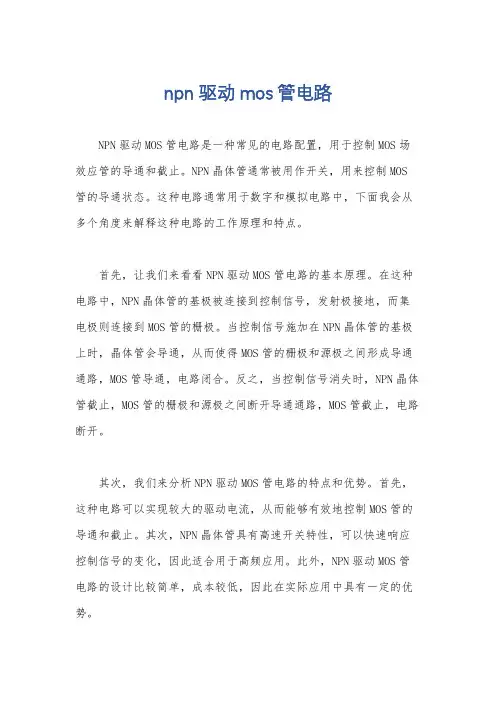

npn驱动mos管电路
NPN驱动MOS管电路是一种常见的电路配置，用于控制MOS场效应管的导通和截止。

NPN晶体管通常被用作开关，用来控制MOS 管的导通状态。

这种电路通常用于数字和模拟电路中，下面我会从多个角度来解释这种电路的工作原理和特点。

首先，让我们来看看NPN驱动MOS管电路的基本原理。

在这种电路中，NPN晶体管的基极被连接到控制信号，发射极接地，而集电极则连接到MOS管的栅极。

当控制信号施加在NPN晶体管的基极上时，晶体管会导通，从而使得MOS管的栅极和源极之间形成导通通路，MOS管导通，电路闭合。

反之，当控制信号消失时，NPN晶体管截止，MOS管的栅极和源极之间断开导通通路，MOS管截止，电路断开。

其次，我们来分析NPN驱动MOS管电路的特点和优势。

首先，这种电路可以实现较大的驱动电流，从而能够有效地控制MOS管的导通和截止。

其次，NPN晶体管具有高速开关特性，可以快速响应控制信号的变化，因此适合用于高频应用。

此外，NPN驱动MOS管电路的设计比较简单，成本较低，因此在实际应用中具有一定的优势。

最后，需要注意的是，NPN驱动MOS管电路也存在一些局限性，例如功耗较大、驱动电压要求较高等。

在实际应用中需要综合考虑
电路的特性和要求，选择合适的驱动方案。

总的来说，NPN驱动MOS管电路是一种常见且有效的电路配置，能够实现对MOS管的可靠控制。

通过合理的设计和应用，可以充分
发挥其优势，满足不同领域的需求。

希望这些信息能够对你有所帮助。

目录1 Buck变换器技术........................................................................................................................... - 1 -1.1 Buck变换器基本工作原理............................................................................................... - 1 -1.2 Buck变换器工作模态分析............................................................................................... - 2 -1。

3 Buck变化器外特性........................................................................................................ - 3 -2 Buck变换器参数设计.................................................................................................................. - 5 -2.1 Buck变换器性能指标....................................................................................................... - 5 -2。

2 Buck变换器主电路设计................................................................................................ - 5 -2.2。

N 沟道金属-氧化物-半导体场效应晶体管（N-MOSFET）是一种常用的场效应晶体管（FET），常见于电路中用于开关和放大信号。

Buck转换器是一种常见的直流-直流（DC-DC）转换器，用于将输入电压转换为较低的输出电压。

在Buck转换器中，N-MOSFET通常用于驱动开关管以实现电压降低。

本文将介绍N-MOSFET工作电路在Buck驱动中的应用。

1. N-MOSFET简介N-MOSFET是一种三端器件，包括栅极、漏极和源极。

当栅极和源极之间的电压大于阈值电压时，N-MOSFET处于导通状态，漏极和源极之间形成导通路径。

N-MOSFET的导通状态主要取决于栅极和源极之间的电压，因此可以通过控制栅极电压来控制N-MOSFET的导通状态。

2. Buck转换器Buck转换器是一种降压转换器，常用于将高电压转换为低电压。

其基本原理是通过周期性地开关N-MOSFET来调节输入电压，以实现稳定的输出电压。

Buck转换器通常包括输入滤波电感、开关管（N-MOSFET）、输出电容等元件，并通过PWM控制电路来控制开关管的导通时间，从而实现输出电压的稳定调节。

3. N-MOSFET在Buck转换器中的工作原理在Buck转换器中，N-MOSFET用作开关管，负责调节输入电压。

当PWM控制信号为高电平时，N-MOSFET导通，输入电压通过N-MOSFET导通路径到达电感和负载；当PWM控制信号为低电平时，N-MOSFET截止，电感中积累的能量通过输出电容和负载消耗。

通过控制PWM信号的占空比，可以实现对输出电压的精确调节。

4. N-MOSFET的驱动电路N-MOSFET的驱动电路通常包括驱动芯片、电流采样电阻、栅极电容、栅极电阻等元件。

驱动芯片负责产生PWM控制信号，栅极电容和栅极电阻用于减小开关过程中的功率损耗，电流采样电阻用于监测N-MOSFET的电流，从而确保N-MOSFET处于安全工作状态。

5. N-MOSFET的选型在选择N-MOSFET时，需要考虑其静态工作特性、动态开关特性、功率损耗、尺寸封装、成本等因素。

buck电路设计原则Buck电路，也称为降压电路，是一种常见的开关电源拓扑结构，用于将输入电压降低到较低的输出电压。

以下是设计Buck电路时应考虑的一些基本原则：1.选择合适的元件：选择适当的功率开关器件（如MOSFET）、电感和电容是设计中的关键步骤。

这些元件的选取会影响电路的效率、稳定性和功率处理能力。

2.控制电路设计：选择合适的控制方案，如电压模式控制（Voltage Mode Control）或当前模式控制（Current Mode Control）。

电压模式控制通常用于轻负载条件，而当前模式控制则对于大范围负载变化具有更好的响应。

3.反馈回路设计：设计准确的反馈回路以确保输出电压的稳定性。

这可能包括使用反馈电压调节器、误差放大器和比较器等元件。

4.过电流和过温度保护：考虑加入过电流保护和过温度保护电路，以防止电路元件受损。

5.EMI和滤波设计：由于开关电源可能引起电磁干扰（EMI），设计中需要采取措施来降低这些干扰。

这可能包括使用滤波器和合适的线路布局。

6.稳定性分析：进行控制环路稳定性分析，以确保电路在各种工作条件下都能保持稳定。

这通常需要考虑控制环路的相位和幅度裕度。

7.效率优化：设计时需要考虑电路的整体效率。

这可能包括最小化开关损耗、导通损耗以及减小其他电源损耗。

8.温度管理：确保电路元件在正常工作条件下的温度不超过其规定的极限，可以通过选择合适的散热器和热管理方案来实现。

9.输入输出电容选择：选择合适的输入和输出电容以实现足够的滤波和稳压效果。

10.负载变化响应：考虑负载变化时电路的响应速度，确保在快速变化的负载条件下仍能维持稳定的输出。

在设计Buck电路时，综合考虑上述原则可以帮助确保电路的性能、稳定性和可靠性。

最终的设计选择将取决于特定的应用和要求。

BUCK电路方案设计在电子领域中，BUCK电路是一种非常常见且重要的电路方案。

BUCK电路是一种降压型DC-DC转换器，也被称为降压开关电源。

它通过将输入电压降低到一个较低的输出电压来实现电源调节功能。

BUCK电路的工作原理是，当开关管导通时，输入电压源通过电感和开关管输出到输出电容上，输出电压上升。

当开关管截止时，电感中的能量继续通过电容供应负载，输出电压下降。

通过这种方式，BUCK电路能够稳定地将输入电压变为较低的输出电压。

1.确定输入和输出电压要求：根据具体应用需求确定输入和输出电压范围。

在此基础上，选择合适的开关管和电感。

2.计算工作频率：选择合适的工作频率，一般常见的有几十kHz到几MHz的范围。

工作频率的选择要平衡转换效率和滤波器尺寸。

3.计算电感和电容值：根据输入和输出电压范围，使用以下公式计算电感和电容值：电感值（L）=（输出电压/工作频率）*（输入电压-输出电压）/输出电流电容值（C）=输出电流/（工作频率*最大纹波电压）4.根据负载要求计算开关管的最大电流和功耗：通过确定负载电流以及开关管的最大导通时间和导通电阻，计算开关管的最大电流和功耗。

5.添加反馈控制：为了实现稳定的输出电压，需要使用反馈控制回路。

一般采用PID控制，通过调节开关管的导通时间来实现输出电压的调节。

6.性能评估和优化：通过仿真和实验评估BUCK电路的性能，包括效率、稳定性和纹波等。

根据评估结果进行优化，例如选择更合适的元件、调整控制参数等。

总之，BUCK电路是一种常用且重要的电路方案，适用于很多应用场景。

通过合理的设计和优化，可以实现稳定、高效的输出电压。

在实际应用中，还需考虑元件的选取、温度变化等因素，并根据具体需求进行优化调整，以实现最佳的电路性能。

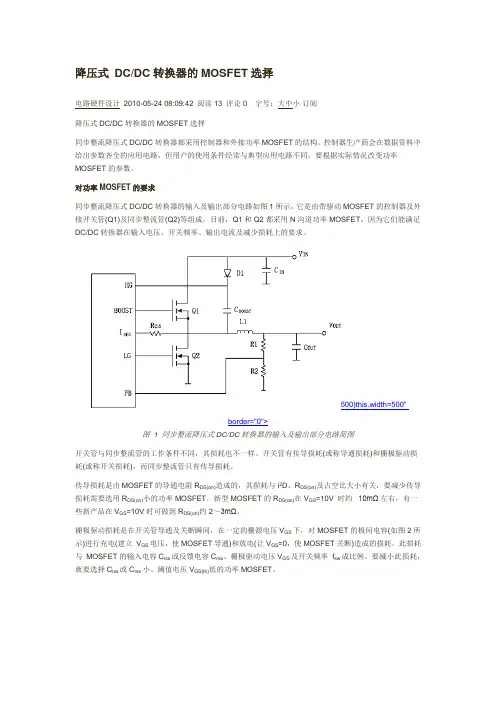

降压式DC/DC转换器的MOSFET选择电路硬件设计2010-05-24 08:09:42 阅读13 评论0 字号：大中小订阅降压式DC/DC转换器的MOSFET选择同步整流降压式DC/DC转换器都采用控制器和外接功率MOSFET的结构。

控制器生产商会在数据资料中给出参数齐全的应用电路，但用户的使用条件经常与典型应用电路不同，要根据实际情况改变功率MOSFET的参数。

对功率MOSFET的要求同步整流降压式DC/DC转换器的输入及输出部分电路如图1所示，它是由带驱动MOSFET的控制器及外接开关管(Q1)及同步整流管(Q2)等组成。

目前，Q1和Q2都采用N沟道功率MOSFET，因为它们能满足DC/DC转换器在输入电压、开关频率、输出电流及减少损耗上的要求。

500)this.width=500"border="0">图 1 同步整流降压式DC/DC转换器的输入及输出部分电路简图开关管与同步整流管的工作条件不同，其损耗也不一样。

开关管有传导损耗(或称导通损耗)和栅极驱动损耗(或称开关损耗)，而同步整流管只有传导损耗。

传导损耗是由MOSFET的导通电阻R DS(on)造成的，其损耗与i2D、R DS(on)及占空比大小有关，要减少传导损耗需要选用R DS(on)小的功率MOSFET。

新型MOSFET的R DS(on)在V GS=10V 时约10mΩ左右，有一些新产品在V GS=10V时可做到R DS(on)约2～3mΩ。

栅极驱动损耗是在开关管导通及关断瞬间，在一定的栅源电压V GS下，对MOSFET的极间电容(如图2所示)进行充电(建立V GS电压，使MOSFET导通)和放电(让V GS=0，使MOSFET关断)造成的损耗。

此损耗与MOSFET的输入电容C iss或反馈电容C rss、栅极驱动电压V GS及开关频率f sw成比例。

要减小此损耗，就要选择C iss或C rss小、阈值电压V GS(th)低的功率MOSFET。

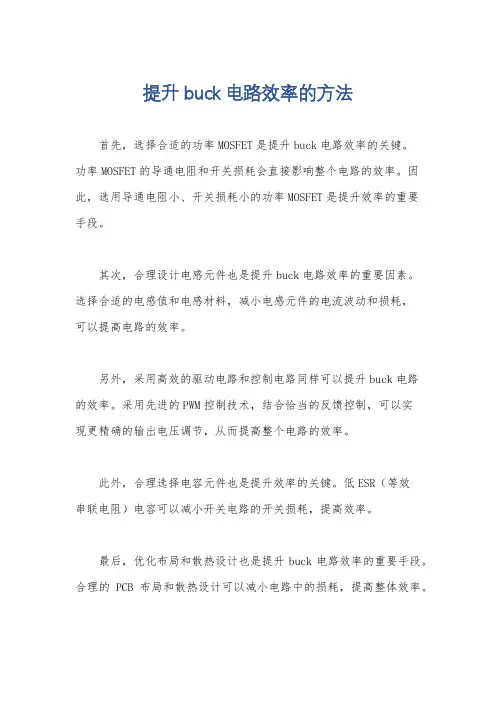

提升buck电路效率的方法
首先，选择合适的功率MOSFET是提升buck电路效率的关键。

功率MOSFET的导通电阻和开关损耗会直接影响整个电路的效率。

因此，选用导通电阻小、开关损耗小的功率MOSFET是提升效率的重要
手段。

其次，合理设计电感元件也是提升buck电路效率的重要因素。

选择合适的电感值和电感材料，减小电感元件的电流波动和损耗，
可以提高电路的效率。

另外，采用高效的驱动电路和控制电路同样可以提升buck电路
的效率。

采用先进的PWM控制技术，结合恰当的反馈控制，可以实
现更精确的输出电压调节，从而提高整个电路的效率。

此外，合理选择电容元件也是提升效率的关键。

低ESR（等效
串联电阻）电容可以减小开关电路的开关损耗，提高效率。

最后，优化布局和散热设计也是提升buck电路效率的重要手段。

合理的PCB布局和散热设计可以减小电路中的损耗，提高整体效率。

总的来说，提升buck电路效率的方法包括选择合适的功率MOSFET、合理设计电感元件、采用高效的驱动电路和控制电路、合理选择电容元件以及优化布局和散热设计等多个方面。

通过综合考虑这些因素并进行合理的设计和选择，可以有效提升buck电路的效率。

BUCK电路方案设计首先，需要明确设计目标，包括输出电压、输出电流和效率等。

根据这些目标，可以选择合适的BUCK拓扑和控制方式。

常见的BUCK拓扑有两种：非同步BUCK和同步BUCK。

非同步BUCK拓扑简单，成本较低，但效率较低；同步BUCK拓扑效率较高，但成本较高。

根据实际需求选择合适的拓扑。

控制方式主要分为开关控制和电流控制两种。

开关控制是通过PWM信号控制开关管的开关时间来调节输出电压；电流控制是通过测量和控制输出电流来实现稳定输出。

根据应用场景选择合适的控制方式。

在选择拓扑和控制方式时，还需要考虑输入电压范围、输出电流范围和负载变化等因素。

根据这些因素，可以确定合适的电源和开关管。

接下来，需要设计反馈控制回路，以确保输出电压的稳定性。

通常使用PID控制算法来控制输出电压。

PID控制器的设计需要根据具体情况进行参数调整。

在设计电路时，需要考虑电路的稳定性和抗干扰能力。

可以采用隔离设计或添加滤波电路来减小噪声和干扰。

同时，需要进行电路参数的计算和模拟仿真。

通过计算和仿真可以验证电路方案的可行性，并优化电路参数和控制策略。

在确定了最终的电路方案后，还需要进行实际的电路搭建和调试。

可以通过实验验证电路的性能和稳定性，并根据实际情况进行调整和改进。

最后，需要进行电路的安全设计和可靠性分析。

包括过压保护、过流保护、温度保护等功能的设计，以及电路的寿命和可靠性评估。

总之，BUCK电路方案设计需要结合实际需求和特点，进行拓扑选择、控制方式选择、反馈控制回路设计、电路参数计算和模拟仿真、电路搭建和调试、安全设计和可靠性分析等工作，最终得到一套满足要求的BUCK电路方案。
