1、单跨梁钢筋计算-KL1
➢ 左、右支座锚固长度的取值判断：
50010-2002 抗震的节点图 抗震的节点图 非抗震的节点图
P186-189 P306-307 P137-141
03G1011P54
1、单跨梁钢筋计算-KL1
➢左、右支座锚固长度的取值判断：
✓ 左、右支座锚固长度的取值判断：
当hc-保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc
✓ 抗扭筋长度=净跨长+2*锚固长度（同框架梁下 部纵筋）
3、单跨梁钢筋计算-KL3
➢拉筋的计算03G101-1P35、62
✓ 拉筋直径取值：梁宽≤350取6mm，>350取8mm ✓ 拉筋长度=梁宽-2*保护
+2*1.9d+2*max(10d,75mm)+2d ✓ 拉筋根数=((净跨长-50*2)/非加密间距*2+1))*排数
构造屋面框架梁纵向钢筋构造（一） 构造屋面框架梁纵向钢筋构造（二）
12、屋面框架梁钢筋计算
➢屋面框架梁箍筋构造
★软件重点功能
✓1、自动按名称识别梁类型 ✓2、属性自动记忆功能 ✓3、添加、删除支座 ✓4、应用到其它同名称梁 ✓5、梁跨格式刷、梁跨数据刷 ✓6、分层梁

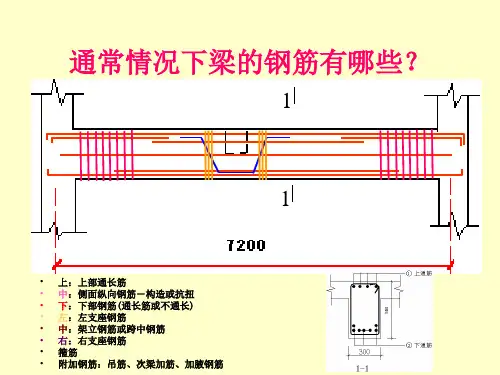

通常情况下梁的钢筋有哪些？
1
1
• 上：上部通长筋 • 中：侧面纵向钢筋－构造或抗扭 • 下：下部钢筋(通长筋或不通长) • 左：左支座钢筋 • 中：架立钢筋或跨中钢筋 • 右：右支座钢筋 • 箍筋 • 附加钢筋：吊筋、次梁加筋、加腋钢筋
1、单跨梁钢筋计算-KL1
➢ 1、上通筋计算03G101-1 P54
3、单跨梁钢筋计算-KL3
➢KL3钢筋构造

国家建筑标准图集G101全套共12本目录
《平法识图和钢筋计算疑惑解析》
《钢筋计算公式钢筋算量基本方法小结》
已发送至你邮箱，请注意查收！
得到满意答案-----------------------采纳也是一种美德
一、03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、
五、) 六、
七、
八、) 九、
十、
十一、
十二、
来源网络。

梁梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4l aE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

这两种算法，第一种较为安全，第二种省些钢筋。

不知道图集设计者同意采用哪一种算法？■答梁问题（1）：应按第一种算法。

如果柱截面高度较大，按54页注6实行。

●梁问题（2）：关于03G101图集第54页“梁端部节点”的问题，是否“只要满足拐直角弯15d 和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。

”■答梁问题（2）：laE是直锚长度标准。

当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标准，否则属于概念错误。

应当注意保证水平段≥0.4laE非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE的错误方法。

●梁问题（3）：对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第4条”：“当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。

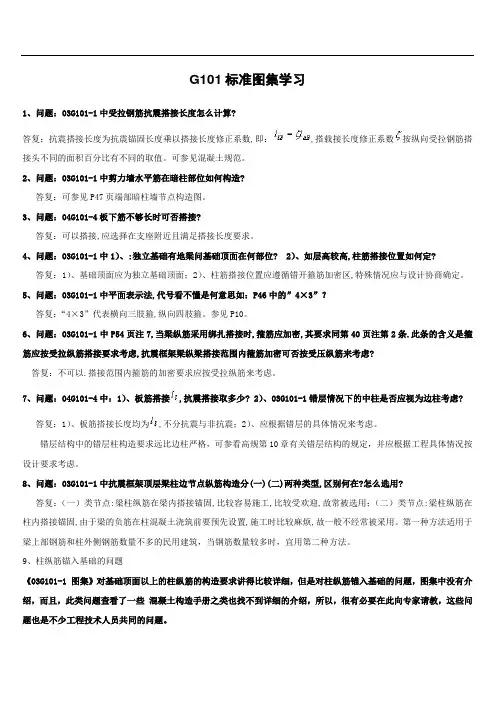

G101标准图集学习1、问题：03G101-1中受拉钢筋抗震搭接长度怎么计算?答复：抗震搭接长度为抗震锚固长度乘以搭接长度修正系数,即：,搭载接长度修正系数按纵向受拉钢筋搭接头不同的面积百分比有不同的取值。

可参见混凝土规范。

2、问题：03G101-1中剪力墙水平筋在暗柱部位如何构造?答复：可参见P47页端部暗柱墙节点构造图。

3、问题：04G101-4板下筋不够长时可否搭接?答复：可以搭接,应选择在支座附近且满足搭接长度要求。

4、问题：03G101-1中1）、:独立基础有地梁问基础顶面在何部位? 2）、如层高较高,柱筋搭接位置如何定?答复：1）、基础顶面应为独立基础顶面；2）、柱筋搭接位置应遵循错开箍筋加密区,特殊情况应与设计协商确定。

5、问题：03G101-1中平面表示法,代号看不懂是何意思如：P46中的”4×3”？答复：“4×3”代表横向三肢箍,纵向四肢箍。

参见P10。

6、问题：03G101-1中P54页注7,当梁纵筋采用绑扎搭接时,箍筋应加密,其要求同第40页注第2条.此条的含义是箍筋应按受拉纵筋搭接要求考虑,抗震框架梁纵梁搭接范围内箍筋加密可否按受压纵筋来考虑?答复：不可以.搭接范围内箍筋的加密要求应按受拉纵筋来考虑。

7、问题：04G101-4中：1）、板筋搭接,抗震搭接取多少? 2）、03G101-1错层情况下的中柱是否应视为边柱考虑?答复：1）、板筋搭接长度均为,不分抗震与非抗震；2）、应根据错层的具体情况来考虑。

错层结构中的错层柱构造要求远比边柱严格，可参看高规第10章有关错层结构的规定，并应根据工程具体情况按设计要求考虑。

8、问题：03G101-1中抗震框架顶层梁柱边节点纵筋构造分(一)(二)两种类型,区别何在?怎么选用?答复：（一）类节点:梁柱纵筋在梁内搭接锚固,比较容易施工,比较受欢迎,故常被选用；（二）类节点:梁柱纵筋在柱内搭接锚固,由于梁的负筋在柱混凝土浇筑前要预先设置,施工时比较麻烦,故一般不经常被采用。
