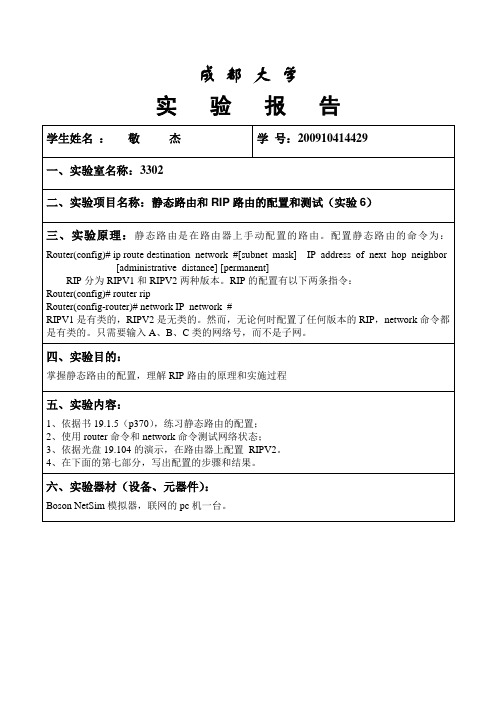

实验六、静态路由及RIP协议配置

实验 4 报告学号姓名 课堂号 01 实验日期 实验名称静态路由与RIP 路由实验用时 同组人 指导教师 一、实验目的通过实验理解并掌握路由器的原理及配置方法，理解并掌握查看路由器系统及配置信息；掌握静态路由方式实现网络的连通性。

二、实验要求1．通过实验理解并掌握路由器的原理及配置方法，2．理解并掌握查看路由器系统及配置信息；3．掌握静态路由方式实现网络的连通性。

4. 掌握RIP 路由方式实现网络的连通性。

三、实验环境(设备)实验设备路由器2台，PC2台，直连线1根，交叉线1根，V.35 DCE/DTE 电缆1根（一）静态路由 1、单击一个路由设备如：R2624-1 (4口) R2620-2（1口） 用ctrl+C 中断要你输入的内容，进入Red-Giant>2、路由器R2624-1配置（1）配置2624-1的接口 f0Red-Giant (config)#hostname R2624-1R2624-1(config)#interface fastethernet ?<0-3> FastEthernet interface numberR2624-1(config)#interface fastethernet 0R2624-1(config-if)#ip addressR2624-1(config-if)#no shutdown（2）配置2624-1的串口s1R2624-1(config)#interface serial 1R2624-1(config-if)#ip addressR2624-1(config-if)#clock rate 64000（配置时钟，注意是DCE 端）R2624-1(config-if)#no shutdown（3）验证路由器接口及串口配置：R2624-1#Show ip interface briefR2624-1#show interface serial 1（4）配置静态路由R2624-1(config)#ip route serial 1（或者用下一跳IP ：R2624-1#show ip route （查看路由）3、路由器2620-2配置(DCE) DTE S1 S0 F0 F0 R2624-1 R2620-2 PC2 PC1。

实验拓扑：IP地址表：路由器接口 IP地址R1 S0 192.168.10.1/24R2 S0 192.168.10.2/24R2 S1 192.168.20.1/24R3 S0 192.168.20.2/24注意：须配置完上面的IP地址并保证路由器两两都能ping通后才能进行路由协议的配置。

1.配置静态路由方法1：使用与本路由器直连的下一个路由器的接口地址进行配置。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2 //配置10.0到20.0的R1#sh ip route 静态路由。

R1#ping 192.168.20.1R1#ping 192.168.20.2 //虽然路由器R1通告了192.168.20.0的网段，不过目前20.2是ping不通的，因为192.168.20.2是路由器R3的接口地址，而R3在没有配置路由协议之前路由表中并没有到达192.168.10.0网段的路径。

R1(config)#Ctrl+Shift+6,X R3R3>R3>enR3#conf tR3(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1 //配置20.0到10.0的R3(config)#end 静态路由。

R3#sh ip routeR3#ping 192.168.10.1R3(config)#Ctrl+Shift+6,X R1R1#ping 192.168.20.2 //验证配置，这次ping 通了。

方法2：使用本路由器的出端口配置静态路由。

R1#conf tR1(config)#ip route 192.168.20.0 255.255.255.0 s0 //使用出接口的好处是：当对端R1(config)#Ctrl+Shift+6,X R3 IP更新时还能保证这个静态路R3> 由是有效的。

静态路由rip实验报告实验目的本实验主要目的是通过配置和实验验证静态路由和RIP（Routing Information Protocol）协议的工作原理和使用方法。

通过实验，我们能够更好地理解和掌握静态路由和RIP协议在网络中实现路由选择的过程。

实验环境- 操作系统：Windows 10- 软件：Cisco Packet Tracer- 实验设备：3台路由器、3台主机实验步骤1. 搭建实验拓扑使用Cisco Packet Tracer搭建实验拓扑，包括3台路由器和3台主机。

将路由器和主机连接起来，形成一个小型的局域网。

2. 配置IP地址和路由器接口为每个路由器和主机配置对应的IP地址。

打开命令提示符，使用以下命令：Router(config)interface [interface_name]Router(config-if)ip address [ip_address] [subnet_mask]配置完成后，为每个路由器配置默认网关。

3. 配置静态路由在每个路由器上配置静态路由。

打开命令提示符，使用以下命令：Router(config)ip route [destination_network] [subnet_mask] [next_hop] 配置完成后，通过命令`show ip route`检查静态路由是否配置正确。

4. 配置RIP协议在每个路由器上配置RIP协议。

打开命令提示符，使用以下命令：Router(config)router ripRouter(config-router)network [network_address]配置完成后，通过命令`show ip route`检查RIP协议是否配置正确。

5. 测试和验证- 使用主机发送ICMP消息，检查网络连通性。

- 使用命令`show ip route`查看路由表和距离矢量信息。

实验结果经过实验，我们成功搭建了静态路由和RIP协议实验环境，并成功配置和验证了静态路由和RIP协议。

计算机网络实验报告实验组号：课程：班级：实验名称：实验六路由器静态路由的配置姓名__________ 实验日期：学号_____________ 实验报告日期：同组人姓名_________________ 报告退发： ( 订正、重做 )同组人学号_ _______________________ 教师审批签字：通过不通过实验六路由器静态路由的配置一、实验名称:路由器的静态路由二、实验目的:掌握路由器的静态路由的基本配置方法。

背景描述：设校园网通过1台路由器连接到校园外的另一台路由器上，现要在路由器上做适当的配置，实现校园网内部主机与校园网外部主机的相互通讯。

三、实验设备：每一实验小组提供如下实验设备1、实验台设备：计算机两台PC1和PC2（或者PC4和PC5）2、实验机柜设备：R1762路由器两台计算机两台3、实验工具及附件：网线测试仪一台跳线若干四、实验内容及技术原理：路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去，实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的。

而路由表里就是由一条条的路由信息组成，路由表的产生方式一般有3种：直连路由：给路由器接口配置一个地址，路由器自动产生本接口IP所在网段的路由信息。

静态路由：在拓扑结构简单的网络中，管理员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网络段之间的连接。

动态路由：路由器通过路由协议学习自动产生的路由信息。

（注：本次实验不涉及）五、实验注意事项及要求：1、实验中严禁在设备端口上随意插拔线缆，如果确实需要应向老师说明征求许可。

2、以电子文档形式提交实验报告。

3、本次实验结果保留：是√否4、将路由器的配置文档、验证计算机的TCP/IP配置信息保存。

5、将路由器的配置信息以图片的形式保存到实验报告中。

6、切记不要关闭独立网卡，不要修改独立网卡上的IP地址。

7、注意区分实验设备，留意指导文档中实验设备的名称，不要用错配置参数。

学生课程实验报告书2012 级 淘宝店号530213 系淘宝店号530213 专业 3 班学号 淘宝店号530213 姓名 套套2013—2014学年 第 一 学期实验项目： 静态路由配置及RIP 协议配置实验时间： 2013-12-11实验原理：路由选择协议是路由器用来完成路由表建立和更新路由信息的通信协议。

在中小规模的网络中，通常使用静态路由和基于距离矢量算法的RIP 协议。

静态路由配置静态路由是在路由器中设置的固定的路由表。

除非网络管理员干预，否则静态路由不会发生变化。

由于静态路由不能对网络的改变作出反映，一般用于网络规模不大、拓扑结构固定的网络中。

静态路由的优点是简单、高效、可靠。

在所有的路由中，静态路由优先级最高。

当动态路由与静态路由发生冲突时，以静态路由为准。

实验仪器：用Packet Tracer 5.0模拟两台Quidway AR 28-09路由器和2台PC机实验步骤（纸张不够写可另外加纸并应装订）：1.IP地址规划：路由器接口和PC机的IP地址按S0/0： RTA ：202.1.1.1/24 RTB ：202.1.1.2/24E0/0： RTA：192.168.0.254/24 RTB ：192.168.1.254/24 HostA：IP：192.168.0.1/24网关：192.168.0.254HostB：IP：192.168.1.1/24网关：192.168.1.254进行配置。

2.查看路由器：查看RTA、RTB的路由表。

3.静态路由配置：RTA上的静态路由配置为：192.168.1.0 255.255.255.0 202.1.1.2RTB上的静态路由配置为192.168.0.0 255.255.255.0 202.1.1.14.RIP协议配置：在配置RIP协议之前，先删除已配置的静态路由。

a)配置RTA的路由：202.1.1.0， 192.168.0.0；b)配置RTB的路由：202.1.1.0， 192.168.1.0；c)查看路由。

实验11：静态路由协议和R I P路由协议设置一、实验目的：熟悉静态路由和RIP路由协议的配置原理，掌握它的配置方法。

二、实验拓扑如下：创建以下拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping得通。

三、实验步骤：1、首先按上图连接好路由器注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。

其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE是孔头（俗称母头），这样两种接口才能接在一起。

比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到。

这时它就是DTE，而对方就是DCE。

①添加路由的模块接口，如下图所示：②连线的时候注意不同的接口，连线选择DTE线,如下图所示：③设置之前需要打开对应的端口的电源，如图所示：2、按拓扑图规划IP 地址：A :S0/0 :/24 S0/1:/24B :S0/0 :/24 S0/1:/24C :S0/0 :/24 S0/1:/24D :S0/0 :/24 S0/1:/24在各路由器上配置IP地址,保证在链路的连通性如：A（config）# int S0/0A（config-if）#ip addressA（config-if）#no shutdownA（config）#int S0/1A（config-if）#ip addressA（config-if）#no shutdown同样道理同学们配置余下的三个路由器。

请记着配置时钟频率：路由器的接口模式下：Router(config-if)#clock rate 128000实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如下图所示：3、在每个路由器上配置静态路由协议命令格式：ip route 目标地址段目标地址子网掩码下一跳地址（即距离此路由器最近相连的S0地址）配置A的静态路由协议协议：A（config）#ip routeA（config）#ip routeA（config）#endA#copy run start同样道理同学们配置余下的三个路由器的静态路由协议。

实验三静态路由与RIP配置实验实验内容●在R1、R3上配置默认路由。

●在R2上配置静态路由。

●在子网20.1.2.0/24和子网10.1.2.0/24配置RIPv2协议，在R2中配置默认路由，并在RIP中发布，在R1配置静态路由。

●在子网20.1.2.0/24和子网10.1.2.0/24配置RIPv2协议，在R2中配置静态路由，并引入到RIP中，在R1配置默认路由。

●配置RIP验证。

实验拓扑图实验步骤：模块一：静态路由配置：●步骤1：配置各路由器接口地址。

[R1]interface GigabitEthernet 0/0[R1-GigabitEthernet0/0]ip address 20.1.1.1 255.255.255.0[R1]interface loopback0[R1-GigabitEthernet0/0]ip address 10.1.0.1 255.255.255.255[R2]interface GigabitEthernet 0/0[R2-GigabitEthernet0/0]ip address 20.1.2.1 255.255.255.0[R2]interface GigabitEthernet 0/1[R2-GigabitEthernet0/0]ip address 20.1.1.2 255.255.255.0[R3]interface GigabitEthernet 0/1[R3-GigabitEthernet0/0]ip address 20.1.2.2 255.255.255.0[R1]interface loopback0[R1-GigabitEthernet0/0]ip address 10.1.2.1 255.255.255.255●步骤2：在R1配置默认路由。

[R1]ip route-static 0.0.0.0 0.0.0.0 20.1.1.2●步骤3：在R2上配置静态路由。

广州XX学院计算机网络实验报告专业班级计科181 实验日期姓名李XX 学号20181443实验名称实验四VLAN的配置与VLAN间通信指导教师沈明一、实验目的1.理解VLAN的原理、功能和作用，掌握VLAN的基本配置方法。

2.掌握三层交换机的基本配置方法。

3.了解路由器的原理和作用。

（选做）二、实验设备及环境PC机和网络模拟器PT三、实验内容1. 在网络模拟器中，组建局域网，学习使用命令行配置VLAN，并观察报文的转发过程，理解VLAN的作用。

2. 学习三层交换机的基本配置方法。

3．了解路由器的工作原理、不同类型端口，选择连接线进行路由器与交换机的连接等；正确配置路由器各种端口的通信速率、时钟频率、IP地址、子网掩码及默认网关等，学会配置静态路由的方法，实现局域网的通信。

四、实验操作实例1：实验步骤1.在网络模拟器PT中，组建局域网，网络拓扑结构如图1-1所示。

图1-1 网络拓扑图2.配置各PC的IP地址PC0 192.168.1.1 255.255.255.0 连Switch0 f0/1PC1 192.168.1.2 255.255.255.0 连Switch0 f0/2PC2 192.168.1.3 255.255.255.0 连Switch1 f0/1PC3 192.168.1.4 255.255.255.0 连Switch1 f0/2Switch0 f0/3 连Switch1 f0/3Switch0 f0/4 连Switch1 f0/43.测试PC0-PC3的是否连通，如果不能连通，请找原因，并解决。

答：可以连通4.配置Switch0和Switch1两个交换机。

交换机1Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#交换机2Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#interface range f0/1Switch(config-if-range)#switchport access vlan 3Switch(config-if-range)#no shutdownSwitch(config-if-range)#interface range f0/2Switch(config-if-range)#switchport access vlan 2Switch(config-if-range)#no shutdownSwitch(config-if-range)#Switch#5.使用show命令显示端口的VLAN连接。
