化工管道涂色标准[wiki]化工[/wiki]管道色标Fluid service流体介质Service colour code介质颜色标准Marking (letters, numbers, arrows)标记（字母编号、箭头）General process (hydrocarbons)一般工艺（烃类）Light Grey (RAL 7035)淡灰Scarlet-R03(RAL 2002)鲜红Water水Bright Green-G03(RAL 6017)绿色White白色热水暗红消防水绿色Air (plant and instrument)空气（装置和仪表）Sky Blue-PB(RAL 5 )深蓝色Scarlet-R03(RAL2002)鲜红oxygen氧气Sky Blue-PB09(RAL 5015)天蓝色[wiki]氢[/wiki]气深绿色Nitrogen氮气Light Yellow-Y06(RAL 1018)淡黄Scarlet鲜红Steam蒸汽Light Grey(RAL 7035)淡灰Scarlet鲜红Ammonia氨Medium Yellow-Y06(RAL 1003)中黄Scarlet鲜红Acids/Alkalis (caustic)酸/碱（[wiki]腐蚀[/wiki]性）Pipe Purple (RAL 4006)管紫色Scarlet鲜红Effluent排放水Black黑色White白色Pneumatic signal lines风送信号管Impulse lines脉冲管Light Grey(RAL 7035)淡灰Emergency vent lines紧急排放管Scarlet-R03 (RAL 2002)鲜红Light Yellow-Y06(RAL 1018)淡灰Fire fighting lines消防管Scarlet-R03 (RAL 2002)鲜红White白色冷冻水淡绿色二氧化碳黑真空白氯草绿色纯碱份红色烧碱深蓝色盐酸灰[wiki]硫酸[/wiki] 红硝酸管本色煤气等可燃气体紫可燃液体（油类）银白物料管道红。
HGJ1074-79化工厂设备管道的保温油漆规定
序号介质名称涂色管道注字注字颜色1工业水绿上水白
2井水绿井水白
3生活水绿生活水白
4过滤水绿过滤水白
5循环上水绿循环上水白
6循环下水绿循环回水白
7软化水绿软化水白
8清静下水绿净化水白
9热循环回水(上)暗红热水(上)白10热循环回水暗红热水(回)白11消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水(上)淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水(上)淡绿冷冻盐水(上)红16冷冻盐水(回)淡绿冷冻盐水(回)红17低压蒸汽红低压蒸汽白18中压蒸汽红中亚蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液(回)绿22废气的蒸汽冷凝液暗红蒸汽冷凝液(废)黑23空气(压缩空气)深蓝压缩空气白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮(低压气)黄低压氮黑28氮(高压气)黄高压氮黑29仪表用氮黄仪表用氮黑30二氧化氮黑二氧化氮黄31真空白真空天蓝32氨气黄氨黑33液氨黄液氨黑34氨水黄氨水绿35氯气草绿氯气白36液氨草绿纯氯白37纯碱粉红纯碱白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿43煤气等可燃气体紫煤气(可燃气体)白44可燃液体银白油类(可燃液体)黑
45物料管道红按管道介质注字黄
说明：1）对于采暖装置一律涂刷银漆，不注字。
2）通风管道（塑料管除外）一律涂灰色。
3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。
5）对于保温涂沥青的防腐管道，均不涂色。

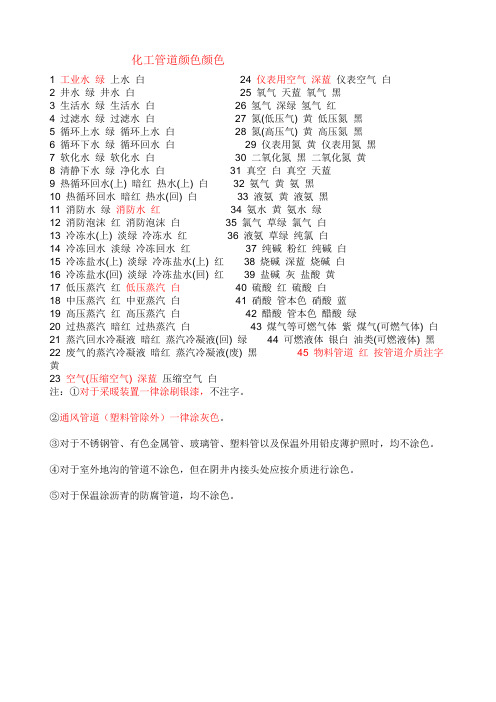

化工管道颜色颜色1 工业水绿上水白24 仪表用空气深蓝仪表空气白2 井水绿井水白25 氧气天蓝氧气黑3 生活水绿生活水白26 氢气深绿氢气红4 过滤水绿过滤水白27 氮(低压气) 黄低压氮黑5 循环上水绿循环上水白28 氮(高压气) 黄高压氮黑6 循环下水绿循环回水白29 仪表用氮黄仪表用氮黑7 软化水绿软化水白30 二氧化氮黑二氧化氮黄8 清静下水绿净化水白31 真空白真空天蓝9 热循环回水(上) 暗红热水(上) 白32 氨气黄氨黑10 热循环回水暗红热水(回) 白33 液氨黄液氨黑11 消防水绿消防水红34 氨水黄氨水绿12 消防泡沫红消防泡沫白35 氯气草绿氯气白13 冷冻水(上) 淡绿冷冻水红36 液氨草绿纯氯白14 冷冻回水淡绿冷冻回水红37 纯碱粉红纯碱白15 冷冻盐水(上) 淡绿冷冻盐水(上) 红38 烧碱深蓝烧碱白16 冷冻盐水(回) 淡绿冷冻盐水(回) 红39 盐碱灰盐酸黄17 低压蒸汽红低压蒸汽白40 硫酸红硫酸白18 中压蒸汽红中亚蒸汽白41 硝酸管本色硝酸蓝19 高压蒸汽红高压蒸汽白42 醋酸管本色醋酸绿20 过热蒸汽暗红过热蒸汽白43 煤气等可燃气体紫煤气(可燃气体) 白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿44 可燃液体银白油类(可燃液体) 黑22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑45 物料管道红按管道介质注字黄23 空气(压缩空气) 深蓝压缩空气白注：①对于采暖装置一律涂刷银漆，不注字。
②通风管道（塑料管除外）一律涂灰色。
③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
④对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
⑤对于保温涂沥青的防腐管道，均不涂色。
化工厂管道颜色标准序号介质名称管道涂色管道注字注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环下水白7 软化水绿软化水白8 清净下水绿净化水白9 热循环回水暗红热水（上）白10 热循环回水暗红热水（下）白11 消防水绿消防水红12 消防泡沫红消防泡沫白13 冷冻水（上）淡绿冷冻上水红14 冷冻水（回）淡绿冷冻回水红15 冷冻盐水（上）淡绿冷冻盐水（上）红16 冷冻盐水（回）淡绿冷冻盐水（回）红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中压蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑23 空气（压缩空气）深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝氧气黑26 氢气深绿氢气红27 氮（低压气）黄低压氮黑28 氮（高压氮）黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气红36 液氯草绿纯氯红37 纯碱粉红纯碱白38 烧碱深蓝烧碱白39 盐酸灰盐酸黄40 硫酸红硫酸白41 硝酸管本色硝酸蓝42 醋酸管本色醋酸绿43 煤气等可燃气体紫煤气（可燃气体）白44 可燃液体银白油类（可燃液体）黑45 物料管道红按管道介质注字黄注：1）对于采暖装置一律涂刷银漆，不注字。
2）通风管道（塑料管除外）一律涂灰色。
3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。
5）对于保温涂沥青的防腐管道，均不涂色。
按照管径大小尺寸选择合适的字体：（1）DN50≤管径≤DN80 选择宋体号（2）DN100≤管径≤DN250 选择宋体号（3）DN250＜管径≤DN400 选择宋体号（4）DN400≤管径≤DN600 选择宋体号（5）管径DN600以上选择宋体号。
化工管道颜色标准（摘自本坛台学友）序号介质名称涂色管道注字注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环下水白7 软化水绿软化水白8 清静下水绿净化水白9 热循环回水暗红热水（上）白10 热循环回水暗红热水（下）白11 消防水绿消防水红12 消防泡沫红消防泡沫白13 冷冻水（上）淡绿冷冻水红14 冷冻回水淡绿冷冻回水红15 冷冻盐水（上）淡绿冷冻盐水（上）红16 冷冻盐水（回）淡绿冷冻盐水（回）红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中压蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑23 空气（压缩空气）深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝氧气黑26 氢气深绿氢气红27 氮（低压气）黄低压氮黑28 氮（高压氮）黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气绿36 液氯草绿纯氯白37 纯碱粉红纯碱白38 烧碱深蓝烧碱白39 盐酸灰盐酸黄40 硫酸红硫酸白41 硝酸管本色硝酸蓝42 醋酸管本色醋酸绿43 煤气等可燃气体紫煤气（可燃气体）白44 可燃液体银白油类（可燃液体）黑45 物料管道红按管道介质注字黄说明：1）对于采暖装置一律涂刷银漆，不注字。
2）通风管道（塑料管除外）一律涂灰色。
3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。
5）对于保温涂沥青的防腐管道，均不涂色。
工业设备、管道、钢结构、建（构）筑物表面色和标志管理标准4 管理内容与要求4.1 除表面采用搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、合金铝板、石棉水泥等材料的设备和管道宜保持制造厂出厂或材料本色，不再刷表面色（但应刷标志色）外，其它设备和管道应刷表面色和标志色。
化工管道颜色国家标准化工管道颜色国家标准是为了在化工生产中统一管道颜色，以便于识别和管理管道系统。
根据国家标准，化工管道的颜色应当符合统一的规定，以确保生产安全和工作效率。
下面将介绍化工管道颜色国家标准的相关内容。
首先，根据国家标准，化工管道颜色应当符合以下规定，红色代表易燃危险物质，橙色代表易燃液体或气体，黄色代表有毒危险物质，绿色代表非常规危险物质，蓝色代表可燃气体，紫色代表放射性危险物质，黑色代表非常规危险物质，白色代表蒸汽或其他非常规危险物质。
这些颜色的规定是为了方便工作人员在生产现场快速识别管道的内容，以便采取相应的安全措施。
其次，根据国家标准，化工管道颜色的标识应当清晰可见，不得模糊或褪色。
标识应当采用耐腐蚀、耐高温、耐低温的材料制作，以确保标识的持久性和可靠性。
此外，标识的位置应当合理布局，便于工作人员在需要时快速找到并识别管道颜色，避免发生意外事故。
再次，根据国家标准，化工管道颜色的标识应当配备文字说明，以便于工作人员了解管道的具体内容和危险性。
文字说明应当简洁明了，符合国家标准规定的内容，不得含有任何误导性信息。
标识的文字说明应当与管道颜色相匹配，以确保工作人员能够准确理解管道的内容和危险性。
最后，根据国家标准，化工管道颜色的标识应当定期检查和更新，以确保标识的清晰可见和准确性。
一旦发现标识模糊、褪色或损坏，应当立即进行更换或修复。
此外，管道颜色的标识应当与管道内容保持一致，不得存在任何混淆或错误。
综上所述，化工管道颜色国家标准的制定和执行对于化工生产安全至关重要。
只有严格遵守国家标准的规定，才能有效地保障生产现场的安全和工作人员的健康。
希望相关部门和企业能够高度重视化工管道颜色国家标准的执行，确保生产现场的安全和稳定运行。
化工管道颜色标准序号介质名称涂色管道注字注字颜色1 业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环下水白7 软化水绿软化水白8 清静下水绿净化水白9 热循环回水暗红热水（上）白10 热循环回水暗红热水（下）白11 消防水绿消防水红12 消防泡沫红消防泡沫白13 冷冻水（上）淡绿冷冻水红14 冷冻回水淡绿冷冻回水红15 冷冻盐水（上）淡绿冷冻盐水（上）红16 冷冻盐水（回）淡绿冷冻盐水（回）红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中压蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑23 空气（压缩空气）深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝氧气黑26 氢气深绿氢气红27 氮（低压气）黄低压氮黑28 氮（高压氮）黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气绿36 液氯草绿纯氯白37 纯碱粉红纯碱白38 烧碱深蓝烧碱白39 盐酸灰盐酸黄40 硫酸红硫酸白41 硝酸管本色硝酸蓝42 醋酸管本色醋酸绿43 煤气等可燃气体紫煤气（可燃气体）白44 可燃液体银白油类（可燃液体）黑45 物料管道红按管道介质注字黄注：1）对于采暖装置一律涂刷银漆，不注字。
2）通风管道（塑料管除外）一律涂灰色。
3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。
5）对于保温涂沥青的防腐管道，均不涂色。
6）对于管架及管廊一般采用灰色。
工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施。
HGJ1074-79化工厂设备管道的保温油漆规定
序号介质名称涂色管道注字注字颜色1工业水绿上水白
2井水绿井水白
3生活水绿生活水白
4过滤水绿过滤水白
5循环上水绿循环上水白
6循环下水绿循环回水白
7软化水绿软化水白
8清静下水绿净化水白
9热循环回水(上)暗红热水(上)白10热循环回水暗红热水(回)白11消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水(上)淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水(上)淡绿冷冻盐水(上)红16冷冻盐水(回)淡绿冷冻盐水(回)红17低压蒸汽红低压蒸汽白18中压蒸汽红中亚蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液(回)绿22废气的蒸汽冷凝液暗红蒸汽冷凝液(废)黑23空气(压缩空气)深蓝压缩空气白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮(低压气)黄低压氮黑28氮(高压气)黄高压氮黑29仪表用氮黄仪表用氮黑30二氧化氮黑二氧化氮黄31真空白真空天蓝32氨气黄氨黑33液氨黄液氨黑34氨水黄氨水绿35氯气草绿氯气白36液氨草绿纯氯白37纯碱粉红纯碱白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿43煤气等可燃气体紫煤气(可燃气体)白44可燃液体银白油类(可燃液体)黑
45物料管道红按管道介质注字黄
说明：1）对于采暖装置一律涂刷银漆，不注字。
2）通风管道（塑料管除外）一律涂灰色。
3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时，均不涂色。
4)对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。
5）对于保温涂沥青的防腐管道，均不涂色。
