公差与配合标准表应用

公差配合讲的就是配合关系的尺寸数据，举例，对于Φ40的孔，与Φ40的轴配合：一、当需要能够转动时，叫间隙配合1、需要非常大的间隙，或着是农用机械：可以选择H11/c112、需要间隙稍微小一点：选择H9/d93、需要非常小的间隙：选择H8/f7二、当不需要转动时（包括轴承与轴的配合），叫过渡配合1、紧密配合，用于定位：H7/js62、轴承与轴的配合：H7/k6三、当需要轴、孔完全固联在一起时，叫过盈配合1、过盈配合的轴要做得比孔要小，需要用压力机装配，或温差法装配四、配合前面的字母由A、B、C……X、Y、Z，A级间隙最大，Z级间隙为负值（不仅没有间隙，而其轴比孔小）五、字母后面的是精度等级，数字越小精度越高六、基本尺寸是设计的基准值，相互配合的轴与孔都应该是同一个基准值七、公差是以基本尺寸为基准的一系列配合形式八、非刚性的过盈配合，可以选择过盈量大的配合，如：H7/z6（这需要用压力机装配的）九、设计顺序是：首先要确定基本尺寸，而后再选择配合形式公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类标准公差值(基本尺寸大于6至500mm)孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号圆度和圆柱度公差 μm主参数d (D)图例直线度和平面度公差μm 主参数L图例平行度、垂直度和倾斜度公差μm主参数L、d (D)图例同轴度、对称度、圆跳动和全跳动公差确良 μm主参数d(D)、B 、L 图例表面粗糙度表面粗糙度R a值的应用范围注：1. 粗糙度代号I为第一种过渡方式。

它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。

因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。

2. 粗糙度代号Ⅱ为第2种过渡方式。

尺寸公差与配合标准表公差与配合公差是机械零件制造中不可避免的概念，用于描述零件尺寸的偏差范围。

在机械零件的配合中，公差是一个非常重要的参数。

公差的大小直接影响到零件的互换性、装配性和使用性能。

基本偏差系列及配合种类在机械制造中，基本偏差系列是一系列用于描述零件尺寸的基准值。

在基本偏差系列中，每个基准值都对应着一组公差值，用于描述零件尺寸的允许偏差范围。

根据不同的配合要求，可以选择不同的基本偏差系列和公差等级。

标准公差值及孔和轴的极限偏差值标准公差值是机械制造中常用的公差规范，适用于基本尺寸大于6至500mm的零件。

标准公差值包括了IT5、IT6、IT7、IT8、IT9、IT10、IT11和IT12等公差等级。

这些公差等级分别对应着不同的公差范围，用于描述零件尺寸的允许偏差范围。

孔的极限差值（基本尺寸由大于10至315mm）μm孔的极限差值是机械制造中用于描述孔尺寸的允许偏差范围的参数。

孔的极限差值包括了不同的公差带级，如+77、+50、+93、-9、+120、+43、+32、+40、+50、+60、+72、+85、+100和+110等。

这些公差带级分别对应着不同的公差范围，用于描述孔尺寸的允许偏差范围。

原文中的数字序列是一个尺寸公差表，需要将其改写成完整的句子形式。

尺寸公差表中，每个尺寸级别的公差范围都有所不同，具体的数字可以参考表格中的数据。

例如，在10～18的尺寸级别中，公差范围为▼9至+12.同理，其他级别的公差范围也可以在表格中找到。

需要注意的是，公差范围的单位是mm，表示该尺寸级别内允许的最大偏差值。

这些公差范围是为了保证产品的尺寸精度，生产过程中需要严格遵守。

Shape and n Tolerances (excerpt from GB1182-1184-80)___ Runout___ ______n ExamplesMain Parameter d(D) mm Tolerance Level5.6.10.18.30.50.80.120.180.250.315.400.500Dynamic bearing fit。

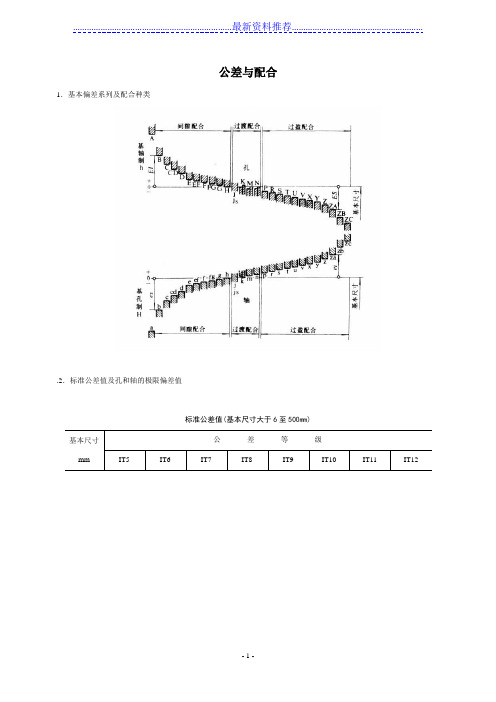

公差与配合1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10 安装E、C级滚6 2.5 3 4 4 5 6 8 10 12 13 15动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

7 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d（D）mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 56 8 10 12 15 20 25 30 40 垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60 平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100 垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150 平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良μm主参数d(D)、B、L图例公差等主参数d（D）、B、Lmm 应用举例级>3～6 >6~10>10～18 >18～30>30～50>50～120>120～250>250～5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴（100r/min以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60 表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。

公差与配合1．根本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(根本尺寸大于6至500mm)根本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值〔根本尺寸由大于10至315mm〕μm轴的极限偏差〔根本尺寸由于大于10至315mm〕注：标注▼者为优先公差等级，应优先选用。

形状和位置公差〔摘自GB1182～1184－80〕形位公差符号分类形状公差位置公差工程直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 2 3 4 5 7 8 9 10 安装E、C级滚6 3 4 4 5 6 8 10 12 13 15动轴承的配合面，通用减速器的轴颈，一般机床的主轴。

7 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm 主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40 轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d〔D〕mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 56 8 10 12 15 20 25 30 40 垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60 平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100 垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150 平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良μm主参数d(D)、B、L图例公差等主参数d〔D〕、B、Lmm 应用举例级>3～6 >6~10>10～18 >18～30>30～50>50～120>120～250>250～5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴〔100r/min以下〕，长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60 外表粗糙度外表粗糙度R a值的应用范围粗糙度代号光洁度代号外表形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供给状况的外表微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的外表可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比拟精确的粗加工外表，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的外表，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨外表；要求密封的液压传动的工作面；塞的外外表；活汽缸的内外表注：1. 粗糙度代号I为第一种过渡方式。

常用和优先的公差与配合表1—8、表1—9 优先，常用公差带配合说明：优先，常用配合车轴，轴公差等级的选用上采用工艺等价原则。

工艺等价：相配的孔轴难易程度相当。

生产实践证明：当公差等级较高时，同等级的孔比轴加工变难。

按工艺等价原则，标准规定：1）高等级区，孔比轴低一级，7/6、6/5。

2）IT8级，孔比轴低一级，也可孔轴同级,8/83）低等级区，孔轴同级，9/9 10/10公差等级；确定尺寸精确程度的等级。

大写表示孔，小写表示轴国标设置了20个公差等级，代号为IT01、IT0、IT1……IT18基孔制：孔公差带位置固定，改变轴公差带位置而得到不同的配合性质的一种制度。

基孔制中孔为基准孔EI=0基轴制：轴公差带位置固定，改变孔公差带位置而得到不同的配合性质的一种制度。

基轴制中轴为基准轴es=0说明：基孔制和基轴制是两个等效的配合制度，但实际应用中有所区别。

基准制的选择1、优先选用基孔制，减少定值刀量具的规格数目，提高经济效益。

2、基轴制的选用a、冷拔轴；农业纺织机械b 、一轴多配件；活塞销轴c 、轴类标准件（滚动轴承）轴承外圈与轴承孔基轴制K7/h6轴承内圈与轴颈基孔制H7/k6对于与标准零部件配合的轴或孔，必须以标准零部件为基准选择配合制3、非基准制的应用举例说明：公差等级的选用1、选用的基本原则：在满足使用要求下，尽量选用低的公差等级。

2、工艺性；按工艺等价原则，在高等级区孔比轴低一级。

3、相配件：与齿轮、轴承等零件相配的，应按齿轮、轴承的精度确定。

4、公差等级的应用说明6/5 ：精密级7/6 基本级8/7 ：一般级9 级以上：中低级5、I T6的轴，IT7的孔应用广泛，较高精度的重要配合。

普通等级轴承内、外圈配合的轴和孔分别采用IT6的轴，IT7的孔。

IT8，IT9分别用于普通平键宽度与键槽宽度的配合。

配合的选择间隙配合a,b,c,d,e,f,g,h 过渡配合js k m n 过盈配合p r s t uK 常用轴承配合平均间隙接近零用于定位配合。

公差与配合标准表以下是公差与配合标准表，它提供的是在工程制造中的公差和配合规范，可以用来衡量零件的准确度，以及它们是否配合得当，从而确保性能的高效运行。
