SDE-28S测涂仪操作流一、准备工作：由于电瓶电压方面的问题，由船队配合。
部分设备可放在船长处。
①.通知电工大电瓶充电，准备好递变器及连接线。
②.准备钢卷尺。
皮尺。
测试板。
（至少应准备测不它）。
仪器架子要保持垂直。
测量杆子。
（总长2.68m。
一般吃水0.4m）仪器中GPS。
仪器高设为2.28m）③.制做计划先导入电脑中。
检查测涂仪辅助（DSB键盘及鼠标可拆分）检查测涂仪器（探头）、直流电瓶线及交流电瓶线。
连接线等。
④.RTK基站连接及参数调试成功后，连接仪器。
即可下一步测量。
⑤.设置参数（新建工程）打开电脑主机→进入桌面自由行（非演示版）→启动同时启动测深仪→单击“工程”→“套用标准龙栖湾.TAK”按日期时段输入名称。
⑥.设置测深仪参数：点击同时启动的.UNTILEOL-南方SDE-28S软件→设置→测量参数→吃水本工程为0.4m其他参数为默认→确定；点击本软件的“自动”图标→检校水深并记录三个不同区域（深度）的比对值→记录此时测深仪已开启→转入自动软件。
⑦.自动中→设置→坐标参数设置→查看勾送四参数及校正参数情况是否与手本一致→输入新的校正参数→检查GPS天线是否为2.28或量杆实测情况⑧.导入计划线文件：工程→图像导入→选择D盘的计划线文件（注意DXF文件CAD制作时另存为2000版本CAD—DXF文件类型）⑨.点击链接仪器果F4键开始测量。
再点击“开始测量”或F6键。
二、正式测量中注意事项①.船偏情况，②.测杆保持垂直。
③.防止破坏探头。
④水有浑浊不宜测量。
⑤.电瓶电压或交流电压不稳，不宜测量。
⑥.密切关注桌面运行斗轮中高程h及水深状况要同实际吻合，出现大幅度变化时及时找出原因。
⑦.过程中，间隔一个小时左右用测下它比对一下深度值。
发现问题及时进行修正。
⑧.若出现软件自动关闭情况，重启软件即可。
按连接及记录即可，不须重启电脑！三、后处理①.完成测量后。
比较数据情况，尤其潮位及水深不对，完成即可进行处理。

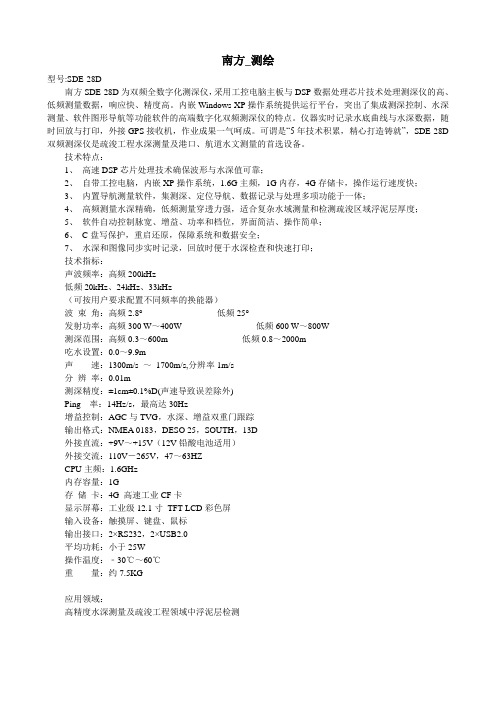

南方_测绘型号:SDE-28D南方SDE-28D为双频全数字化测深仪，采用工控电脑主板与DSP数据处理芯片技术处理测深仪的高、低频测量数据，响应快、精度高。
内嵌Windows XP操作系统提供运行平台，突出了集成测深控制、水深测量、软件图形导航等功能软件的高端数字化双频测深仪的特点。
仪器实时记录水底曲线与水深数据，随时回放与打印，外接GPS接收机，作业成果一气呵成。
可谓是“5年技术积累，精心打造铸就”，SDE-28D 双频测深仪是疏浚工程水深测量及港口、航道水文测量的首选设备。
技术特点：1、高速DSP芯片处理技术确保波形与水深值可靠；2、自带工控电脑，内嵌XP操作系统，1.6G主频，1G内存，4G存储卡，操作运行速度快；3、内置导航测量软件，集测深、定位导航、数据记录与处理多项功能于一体；4、高频测量水深精确，低频测量穿透力强，适合复杂水域测量和检测疏浚区域浮泥层厚度；5、软件自动控制脉宽、增益、功率和档位，界面简洁、操作简单；6、C盘写保护，重启还原，保障系统和数据安全；7、水深和图像同步实时记录，回放时便于水深检查和快速打印；技术指标：声波频率：高频200kHz低频20kHz、24kHz、33kHz（可按用户要求配置不同频率的换能器）波束角：高频2.8°低频25°发射功率：高频300 W～400W 低频600 W～800W测深范围：高频0.3～600m 低频0.8～2000m吃水设置：0.0～9.9m声速：1300m/s ～1700m/s,分辨率1m/s分辨率：0.01m测深精度：±1cm±0.1%D(声速导致误差除外)Ping 率：14Hz/s，最高达30Hz增益控制：AGC与TVG，水深、增益双重门跟踪输出格式：NMEA 0183，DESO 25，SOUTH，13D外接直流：+9V～+15V（12V铅酸电池适用）外接交流：110V－265V，47～63HZCPU主频：1.6GHz内存容量：1G存储卡：4G 高速工业CF卡显示屏幕：工业级12.1寸TFT LCD彩色屏输入设备：触摸屏、键盘、鼠标输出接口：2×RS232，2×USB2.0平均功耗：小于25W操作温度：﹣30℃～60℃重量：约7.5KG应用领域：高精度水深测量及疏浚工程领域中浮泥层检测南方测绘型号:SDE-28S南方SDE-28S是SDE-28的升级版，同样是以工控电脑平台与Windows XP操作系统结合，内部集成水深测量、软件图形导航等功能软件的高端数字化单频测深仪。
测深仪参数设置总结：☐一般的浅水区测量：发射脉宽：0.1～0.3 毫秒抑制脉宽：1.2～2.0 毫秒发射功率：低档灵敏度：1～2时间门限：10～20％☐深水区测量时可适当增加脉宽、功率参数值☐下表为一些参数的经验值，用户可以参考SDE-28 测深仪的数据格式1．无锡SDH-13D 格式----数据格式1格式说明如下：DT ＃＃＃＃＃＃<CR><LF>DTB＃＃＃＃＃＃<CR><LF>DTE＃＃＃＃＃＃<CR><LF>DT 为数据头，第3 位，当水深结果为正确值时为空格，当水深结果为合理突变值时为B，当水深结果为错误值时为E，第4～9 位为水深值，单位为厘米。
<CR>为回车符，（不可显示）<LF>为换行符，（不可显示）2．南方水深格式----数据格式2格式说明如下：$GPSSS,005.34, 1463, 0.60, 0.3, 0.5, ,*f<CR><LF>$GPSSS 为数据头，005.34 为水深数据，单位为米，当前表示水深为5.34米1463 为声速，单位为米0.60 为探头吃水，单位为米0.3 为脉冲宽度，单位为毫秒0.5 为测量周期，单位为秒，*f 为校验码，f 为校验字符串，可变<CR>为回车符，（不可显示）<LF>为换行符，（不可显示）例如：$GPSSS,005.07,1463,0.60,0.3,0.5, ,*E3$GPSSS,005.10,1463,0.60,0.3,0.5, ,*DA$GPSSS,005.07,1463,0.60,0.3,0.5, ,*FB3．DESO 25 格式----数据格式3若高频通道：DA＃＃＃＃＃. ＃＃<SPACE>m<CR><LF>若低频通道：DB＃＃＃＃＃.＃＃<SPACE>m<CR><LF>D 为识别头；A 表示高频通道；B 表示低频通道＃＃＃＃＃.＃＃为水深，单位为米；<space>代表一位空格；m 代表单位为米4．INNERSPACE 格式----数据格式4STX＃＃＃＃＃<CR>STX 为识别头；＃＃＃＃＃为水深，单位为cm<CR>为回车符，（不可显示）。
测深仪操作说明测深仪操作规程1．电源开关（机内操作）打开机盖下的交流或直流开关使仪器工作。
AC-OK指示器表示可用交流电源。
纸记录停止。
2．系统休眠按下止键将使仪器进入睡眠状态，数码管熄灭仪器停止工作，但是未切断电源。
在睡眠状态下按任意键都将重新启动仪器。
3．功能参数记忆在第二功能模式中，按止键将记忆你刚刚所设置的参数。
此时，红数码管显示SET。
如果不按记忆键，参数将在退出第二功能时将不再被保存。
4．指示灯控制调整数码管和指示灯的亮度（量程，纸速，交流电源）。
共七级。
5．照明控制调整走纸记录照明的亮度。
包括关闭状态，共有7级。
6．量程量程指示灯将随之改变。
它将在记录纸上做垂直的标记并且在记录状态重置记时器。
7．增益控制转动增益旋钮改变接收器灵敏度。
请从最小位置向最大位置转动，防止回波探测软件锁紧在二次底部回波上。
8．记录器记录器停止打印停止走纸记录纸速指示灯显示停止状态。
9．记录器起动和走纸速度选择开始记录打印，记录纸开始走纸。
再按此键选择走纸速度（慢速-中速-快速-慢速）纸速指示灯相应改变。
10。
换纸操作1．关掉仪器；2．拨动扫描带，使记录笔转到记录板下方；3．勾住记录板凹槽，将记录板翻开放平；4．拨开压纸铰链，取出左边旧纸卷；5．将右边空纸轴纸到左边，对准定位缺口；6．将新纸卷放置左边，拉出足够纸长；7．将新纸起始端剪尖，插入左边空纸轴槽，卷紧空纸轴；8．将记录板放回原位。
南方数字化系列测深仪操作手册南方SDE系列数字化测深仪操作手册（含SDE-28、28S、28D、28M、230、18+）2014年合订版南方卫星导航测绘仪器有限公司2014年2月2南方数字化系列测深仪操作手册1前 言说明书用途：欢迎阅读南方测深仪使用说明书，本说明书详细介绍了如何设置和使用南方系列测深仪。
说明书简介：本说明书是以南方201401版本为例，指导您如何安装、设置和使用南方测深仪和南方水深测量软件软件进行工作，测深仪型号包括：SDE-28、SDE-28S 、SDE-230、SDE-28D 、SDE-28M 和SDE-18+(含SDE-18)等多款南方数字化测深仪。
经验要求：为了您能更好的使用南方测深仪和水深测量软件，南方卫星导航公司建议您具备一定的电脑操作和测量的知识，并仔细阅读本说明书。
如果您有任何疑问，请查阅南方卫星导航公司的官方网站： 。
安全技术提示注意： 该内容一般是操作特殊的地方，需要引起您的特殊注意，请认真阅读。
换能器电缆标配长度为15米，三节不锈钢测深杆，长度为2米，对于个别用户可能会不适用，建议提前说明或要求定制。
警告： 该内容一般为非常重要的提示，如果没有按照警告内容操作，将会造成仪器的损坏或数据的丢失，以及系统的崩溃，甚至会危及到人身安全。
责任免除：使用本产品之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本产品。
广州南方卫星导航仪器有限公司不对您未按照使用说明书的要求而操作本产品，或未能正确理解使用说明书的要求而误操作本产品所造成的损失承担责任。
南方卫星导航测绘仪器有限公司致力于不断改进产品功能和性能、提高服务质量，并保留对使用说明书的内容进行更改而不预先另行通知的权利。
我们已对印刷品中所述内容与硬件和软件的一致性作过检查，然而不排除存在偏差的可能性，且南方数字化系列测深仪操作手册2新旧型号之间会略有差异，与实际中的具体菜单细节也会有所变动，使用说明书和图片仅供参考，若有与产品实物不符之处，请以产品实物为准。
测深仪使用说明范文测深仪是一种地质勘探设备，用于测量水井、井筒、岩层等的深度。
下面是测深仪的使用说明：1.准备工作：-确保测深仪正常工作，电池电量充足。
-检查测深仪的各部组件是否完好，如探头、电源线等。
-将测深仪的地电极接地，确保接地良好，以减少干扰。
2.设置测深仪：-打开测深仪的电源开关，并进行初始化设置。
-根据实际情况选择合适的测深范围和测量精度。
-根据需要进行其他参数设置，如显示单位、语言等。
3.连接测深仪：-将测深仪的探头与电源线连接好，并确保连接牢固。
-将电源线插入测深仪的相应接口，并确保插头与接口完全贴合。
4.开始测量：-将测深仪的探头缓慢地放入井筒或岩层中，避免过快或过慢造成的误差。
-在测量过程中，可以通过测深仪上的显示屏观察到当前的测深值。
-同时，可以通过声音提示或振动反馈确认测深仪的工作状态。
5.数据记录：-在测量过程中，可以通过测深仪上的数据记录功能将测量结果保存下来。
-可以通过测深仪上的按钮或触摸屏进行数据记录的开始和结束。
-测深仪通常会记录每次测量的深度、时间、日期等信息。
6.数据处理：-将测深仪的记录数据导出到电脑或其他设备上进行进一步的处理和分析。
-可以使用相关软件进行数据的图表化显示、计算等。
7.维护保养：-使用完毕后，及时清洁测深仪的各个部件，以确保其长期的正常工作。
-定期检查测深仪的电池电量，并根据需要进行更换或充电。
-存放测深仪时，应放置在干燥、通风的地方，避免受到潮湿、高温等影响。
总结：测深仪是测量地下水井、岩层等深度的专业设备。
在使用测深仪之前，需要进行一些准备工作，确保设备正常工作。
使用测深仪时，需要进行相应的设置，如测量范围、测量精度等。
在测量过程中，应缓慢放入探头，并注意观察测深仪上的显示屏，以获得准确的测量值。
同时，还可以通过数据记录功能将测量结果保存下来，并进行进一步的数据处理和分析。
最后，在使用完毕后，应及时维护测深仪，以保证其长期的正常工作。
测深仪使用说明测深仪使用说明目录：1、引言2、产品概述2.1 产品描述2.2 产品特点3、环境要求3.1 使用场所3.2 环境温湿度3.3 光照条件4、准备工作4.1 解包验收4.2 附件清单4.3 电源连接5、使用方法5.1 仪器操作流程 5.2 基本仪器操作 5.3 靶心标定5.4 测量参数设置6、故障排除6.1 仪器无法开机 6.2 数据错误或异常6.3 其他故障现象7、维护与保养7.1 仪器清洁7.2 仪器存放7.3 定期维护8、安全注意事项8.1 使用安全8.2 维护保养安全8.3 废弃处理9、附件[附件清单]1、引言本文档为测深仪使用说明，旨在提供清晰的使用指导和操作方法，以便确保用户正确、安全地使用测深仪。
2、产品概述2.1 产品描述测深仪是一种用于测量水域深度的仪器，采用先进的声纳测量技术，能够准确、快捷地获取水深数据。
2.2 产品特点- 高精度测量：采用高性能传感器，能够实现高精度的水深测量。
- 易操作：简化的操作流程和友好的用户界面，使使用更加方便快捷。
- 轻便携带：仪器体积小巧，重量轻，便于携带和移动。
- 数据记录：能够记录和存储多组测量数据，并支持导出和打印。
3、环境要求3.1 使用场所测深仪适用于各种水域环境，包括湖泊、河流、海洋等场所。
3.2 环境温湿度- 温度范围：0℃~50℃- 相对湿度.10%~90%RH（无凝露）3.3 光照条件仪器适用于各种光照条件下的使用，但请保证测量时有足够的光线。
4、准备工作4.1 解包验收打开包装箱，检查测深仪及其附件是否完整，并确认无损坏。
4.2 附件清单请按照附件清单检查所配送的所有附件，确保齐全。
4.3 电源连接将测深仪的电源适配器插头连接到电源插座上，并将另一端连接到测深仪上。
5、使用方法5.1 仪器操作流程1、开启测深仪电源并等待仪器启动；2、进行基本设置和参数调整；3、根据需要进行靶心标定；4、开始测量，并观察仪器显示的测量结果；5、保存或导出数据，并进行必要的打印操作。
济源超声波测深仪sde-28s使用说明
一、概述
济源超声波测深仪sde-28s是专用于水库、湖泊、江湖等内陆水体测深的便携式测深仪。
济源超声波测深仪sde-28s应用超声波技术，测深时将换能器放置于水面，济源超声波测深仪
sde-28s向水下发射超声波，经水底反射再由换能器接收。
测定从发射到接收的时间，经济源超声波测深仪sde-28s自动换算及修正，即得水深。
济源超声波测深仪sde-28s的工作并对接收的数据进行分
析和处理。
除单片计算机外，济源超声波测深仪sde-28s采用CMOS集成电路和其它集成电路，并以液晶显示测深结果，具有使用方便，测深迅速、准确、耗电省，可靠性高，轻便等特点。
二、安装和使用
电池安装：用小起子拧下电池仓盖螺丝，取下盖板，装入八节5号电池。
( 注意极性不要装反)，重新装上电池仓盖。
电池装好后，打开济源超声波测深仪sde-28s背面的电源开关，液晶显示屏.上应显示“0”.。
南方SDE-28S测深仪在水下地形测量中的应用摘要：水利工程兴建前期通常要进行水下地形测量，水下地形测量成果质量关系到工程的正常施工与安全。
本文中，介绍了GNSS-RTK无验潮单波束水下地形测量的基本原理及方法。
以江门某山塘水库水下地形测量为例，介绍了南方SDE-28S型测深仪作业流程。
探讨了GNSS-RTK与数字测深仪集成技术在水下地形测量中平面定位和水深测绘数据采集、数据处理、内业成图等方面的内容。
关键词：测深仪；GNSS-RTK；水下地形1 概述水下地形测量的两项基本工作是定位和测深。
测深目前使用主要仪器为测深仪，测深仪又分单波束测深仪与多波束测深仪。
单波束测深仪一次只能测定水下一点水深值，多波束侧深仪一次能测出与航向垂直的垂直面内几十甚至上百个待测点水深值。
因此多波束测深仪在测量速度、测量精度、测量范围上都优于单波束测深仪。
同时多波束测深仪与单波束测深仪相比又存在系统复杂、操作不便、价格昂贵等缺点。
因而单波束测深仪，仍然是目前内陆河流湖泊水库测深的主要设备[1]。
随着科技的进步水下地形测量的定位方法从早期的天文定位、经纬仪定位、无线电定位发展到现在的全站仪定位、GNSS定位。
全站仪定位和GNSS定位是目前最为常用的两种定位方法。
全站仪定位精度高但是存在定位范围小、操作不便等缺点，因而仅适用于港口及沿岸水深定位。
GNSS定位相对于传统定位方法具有精度高、全覆盖、全天候等优点，其中基于载波相位差分技术的GNSS-RTK 因其能够在野外测量时实时获到厘米级定位精度，是目前使用最为广泛的水上定位方法[2]。
2 测量原理GNSS-RTK结合测深仪水下地形测量基本原理如图1所示。
为了保证测量过程中流动站测量点位与水下待测点处于同一铅垂线，将RTK流动站通过连接杆安装在测深仪正上方。
测量过程中，RTK接收机的平面坐标即为换能器平面坐标，RTK 流动站高程减去接收机到换能器距离h1为换能器高程，与此同时测深仪测定待测点的水深h2，则待测点高程计算公式为：3 测量实施为了进行水库安全鉴定，需测量水库大坝1:500地形图，水上部分采用GNSS-RTK结合全站仪完成，水下部分采用南方SDE－28S数字测深仪与随机《水上工程软件-自由行》软件完成。
SDE-28S外业测量快速配置指南
第一步：请确认所需设备是否完备，
1、SDE-28S全套配置、12V电源、捆绑探头用绳子或自制安装探头支架。
2、GPS全套配置、GPS数据输出电缆，串口延长线等
第二步：将探头线穿过金属杆，固定好探头，并将探头连接杆尽量垂直向下绑于船舷中部，注意远离螺旋桨，吃水应在0.3米以下，以防止水下气泡对探头产生影响。
第三步：将GPS天线旋于连接杆子一端，启动GPS主机收星并将数据输出端接入SDE-28S的COM1 口上。
第四步：将探头，鼠标，键盘，电源(红+，黑-)依次连接于主机。
第五步：启动主机后电源开关，启动自由行软件，（注意启动自由行后会自动启动SDE-28S测深软件)
第六步：自由行快速配置：
1、勾选上‘新建一个工程文件’，输入工程名，按下确定按钮进入新建向导；
2、基本信息：工程信息不需改动，工程文件中注意“存放位置”是否是D 盘，若不是要改为D盘存储；然后点击‘下一步’进入投影参数
3、投影参数选项:修改椭球（80/54）、中央子午线（117）。
其余都不需要改，然后点击‘下一步’进入转换参数
4、转换参数：以手簿为标准填入4参，校正参，或七参，校正参。
然后点击‘下一步’进入仪器选择
5、仪器选择：GPS型号设置（选择南方RTK S81T,S82T,S86T)，天线高为水面至GPS的高度，端口COM1或COM2、波特率115200。
其余都不需要改。
然后点击‘下一步’进入数据采集
6、数据采集：根据所用GPS精度选择固定解采集，采集方式：按距离1米或时间间隔1秒设置。
其余都不需要改。
然后点击‘确定’。
以上3,4步可在设置----坐标系统设置中修改
7、设置---端口分配---GPS1端口设置---端口设置将DTR的对勾去除，其余都不需要改。
点击确定。
8、设置---吃水深度设置---勾选显示吃水线---输入吃水深度（由水面到探头的距离）。
9、设置---坐标参数设置---勾选高程拟合参数设置---输入高程拟合参数
第七步：SDE--28S配置
1、设置---测量参数---吃水（由水面到探头的距离）。
其余都不需要改，
第八步：自由行---测量---连接仪器（或在工具栏中点蓝色快捷连接按钮）；注意，正确连接好后，软件里会有船出现，同时左边水深栏里有水深显示。
第九步：28S---自动（确认仪器正常工作）---手动---记录
第十步：自由行---测量---开始测量（或在工具栏中点褐色快捷连接按钮）；注意，开始测量后会在软件里显示坐标点号。
注意：
1、测量过程中应时刻保证GPS主机保持竖直。
2、就是快上岸时就要停止或暂停采集数据。
SDE-28S内业绘图快速配置指南自由行软件内业数据处理
1.点击自由行软件的“后处理”→采集水深取样→打开所采集数据文件（*.org）→工具→取样方式（设置取样范围和取样方式）点击『确定』。
2.工具---自动→查看处理水深结果，如发现异常水深进行平动处理（浏览整个原始数据，发现有不正确的点，可以通过鼠标拖动修改水深数据，或者将鼠标放在这个点上，通过鼠标左键双击，可以弹出该点的信息窗口，显示该点的坐标、采集时间和水深，然后根据时间查阅测深仪原始波形数据来判断真实水深值，最后根据真实水深值对这个点进行纠正。
）----保存（保存的数据格式为*.dep）→关闭。
3.点击自由行软件的“后处理”→综合改正输出→
1) 选择成果文件的格式，成果文件的标准格式南方CASS格式（*.DAT）。
2) 点击『打开文件』，弹出水深文件选择对话框，用户可以选择一个或者通过框选方式批量选择水深文件。
3) 在『选择改正项目』中勾除‘验潮站改正’。
4) 点击『开始改正』，完成综合改正。
4. 输出处理完成后的数据（“d”开头：负高程【用于海洋水深测量】，“h”开头：正高程）。
在PC中内业数据处理
1.将SDE-28S中的测量数据（*.dat）导入PC中，用EXCEL打开去除错误坐标点。
---保存
2.用CAD将文件展成图，在点稀疏位置适当进行加点。
操作测深仪出现的错误改正办法
测深仪测完数据后发现输入的4参、校正参、七参、高程拟合参数有错误或未勾选上，则先在自由行---设置---坐标参数设置中重新输入正确的4参、校正参、七参、高程拟合参数，然后在后处理---综合后处理向导---坐标数据后处理---下一步---使用当前工程中的参数---下一步---打开测量文件---选择要改正的文件---全选---下一步---下一步---无验潮模式---下一步---选中文件---开始改正---完成。
