DJCS-05裂缝测深仪(说明书)
- 格式:doc
- 大小:5.76 MB
- 文档页数:17

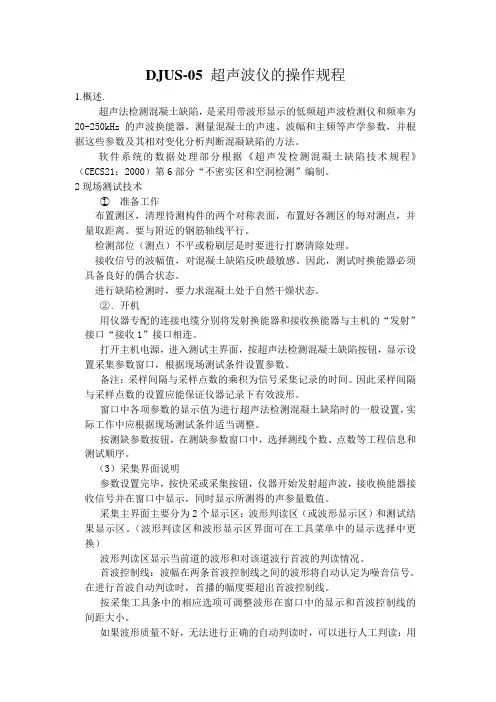

DJUS-05 超声波仪的操作规程1.概述.超声法检测混凝土缺陷,是采用带波形显示的低频超声波检测仪和频率为20-250kHz的声波换能器,测量混凝土的声速、波幅和主频等声学参数,并根据这些参数及其相对变化分析判断混凝缺陷的方法。
软件系统的数据处理部分根据《超声发检测混凝土缺陷技术规程》(CECS21:2000)第6部分“不密实区和空洞检测”编制。
2现场测试技术①准备工作布置测区,清理待测构件的两个对称表面,布置好各测区的每对测点,并量取距离。
要与附近的钢筋轴线平行。
检测部位(测点)不平或粉刷层是时要进行打磨清除处理。
接收信号的波幅值,对混凝土缺陷反映最敏感。
因此,测试时换能器必须具备良好的偶合状态。
进行缺陷检测时,要力求混凝土处于自然干燥状态。
②. 开机用仪器专配的连接电缆分别将发射换能器和接收换能器与主机的“发射”接口“接收1”接口相连。
打开主机电源,进入测试主界面,按超声法检测混凝土缺陷按钮,显示设置采集参数窗口,根据现场测试条件设置参数。
备注:采样间隔与采样点数的乘积为信号采集记录的时间。
因此采样间隔与采样点数的设置应能保证仪器记录下有效波形。
窗口中各项参数的显示值为进行超声法检测混凝土缺陷时的一般设置,实际工作中应根据现场测试条件适当调整。
按测缺参数按钮,在测缺参数窗口中,选择测线个数、点数等工程信息和测试顺序。
(3)采集界面说明参数设置完毕,按快采或采集按钮,仪器开始发射超声波,接收换能器接收信号并在窗口中显示,同时显示所测得的声参量数值。
采集主界面主要分为2个显示区:波形判读区(或波形显示区)和测试结果显示区。
(波形判读区和波形显示区界面可在工具菜单中的显示选择中更换)波形判读区显示当前道的波形和对该道波行首波的判读情况。
首波控制线:波幅在两条首波控制线之间的波形将自动认定为噪音信号。
在进行首波自动判读时,首播的幅度要超出首波控制线。
按采集工具条中的相应选项可调整波形在窗口中的显示和首波控制线的间距大小。
测深仪操作说明测深仪操作规程1.电源开关(机内操作)打开机盖下的交流或直流开关使仪器工作。
AC-OK指示器表示可用交流电源。
纸记录停止。
2.系统休眠按下止键将使仪器进入睡眠状态,数码管熄灭仪器停止工作,但是未切断电源。
在睡眠状态下按任意键都将重新启动仪器。
3.功能参数记忆在第二功能模式中,按止键将记忆你刚刚所设置的参数。
此时,红数码管显示SET。
如果不按记忆键,参数将在退出第二功能时将不再被保存。
4.指示灯控制调整数码管和指示灯的亮度(量程,纸速,交流电源)。
共七级。
5.照明控制调整走纸记录照明的亮度。
包括关闭状态,共有7级。
6.量程量程指示灯将随之改变。
它将在记录纸上做垂直的标记并且在记录状态重置记时器。
7.增益控制转动增益旋钮改变接收器灵敏度。
请从最小位置向最大位置转动,防止回波探测软件锁紧在二次底部回波上。
8.记录器记录器停止打印停止走纸记录纸速指示灯显示停止状态。
9.记录器起动和走纸速度选择开始记录打印,记录纸开始走纸。
再按此键选择走纸速度(慢速-中速-快速-慢速)纸速指示灯相应改变。
10。
换纸操作1.关掉仪器;2.拨动扫描带,使记录笔转到记录板下方;3.勾住记录板凹槽,将记录板翻开放平;4.拨开压纸铰链,取出左边旧纸卷;5.将右边空纸轴纸到左边,对准定位缺口;6.将新纸卷放置左边,拉出足够纸长;7.将新纸起始端剪尖,插入左边空纸轴槽,卷紧空纸轴;8.将记录板放回原位。
裂缝测深仪器的操作方法
裂缝测深仪器通常由仪器本体、探头、显示屏和操作按钮等组成。
以下是一般的操作方法:
1. 准备工作:确保仪器已经安装好并接通电源。
检查探头是否连接良好。
2. 设置基准:首先将裂缝测深仪器放置在需要测量的裂缝上,并按下仪器上的“清零”或“设置基准”按钮。
这一步是为了确保后续测量的准确性。
3. 开始测量:将探头对准待测裂缝,保证与裂缝平行且尽量垂直接触裂缝表面。
根据仪器的设计,按下开始测量的按钮或者将探头轻轻放置在裂缝上。
4. 等待结果:仪器通常需要一段时间来完成测量过程。
在测量期间,显示屏上会显示实时的测量结果,包括裂缝的深度等信息。
5. 记录数据:当测量完成时,将显示屏上的结果记录下来。
可以使用标尺或者其他工具来辅助记录裂缝的位置和深度等信息。
6. 关闭仪器:测量完成后,按下仪器上的关闭按钮,或者切断电源来关闭仪器。
需要注意的是,不同型号的裂缝测深仪器可能有不同的操作方法和功能,因此还需根据具体的仪器说明书来进行操作。
另外,在使用仪器时,一定要注意安全,
避免过度施力或者损坏探头等。
多用途智能裂缝测深仪安全操作及保养规程1. 前言多用途智能裂缝测深仪是一种用于测量建筑物或地表上裂缝的深度的设备。
在使用过程中,为了确保操作人员的安全以及设备的正常运行,有必要制定一套安全操作和保养规程。
2. 安全操作规程2.1 设备检查在使用多用途智能裂缝测深仪之前,需要进行设备检查,以确保设备的正常工作状态和安全性能。
具体操作如下:•检查设备外观是否完好,无裂痕或破损。
•检查电源线和连接线是否正常,无断裂或短路。
•检查显示屏和按键是否正常工作。
•检查传感器是否固定牢固。
2.2 操作步骤在进行测量之前,请按照以下步骤操作多用途智能裂缝测深仪:1.将设备放置在平稳的表面上,并接通电源。
2.按照设备说明书连接传感器。
3.打开设备电源,等待设备进入正常工作状态。
4.调整设备参数,如测量模式、单位等,根据需要进行设置。
5.将传感器放置在待测裂缝上,确保传感器与裂缝表面接触紧密。
6.按下测量按钮,等待测量结果显示在设备屏幕上。
7.根据需要,可以保存测量结果或进行其他操作。
8.测量完成后,关闭设备电源,并进行下一步操作或保养。
2.3 注意事项在操作多用途智能裂缝测深仪时,需要注意以下事项:•请在干燥的环境中使用设备,避免设备进水或与湿度较高的环境接触。
•在操作设备时,请戴好防静电手套,避免静电对设备的损坏。
•请勿将设备暴露在高温或低温环境中,以免影响设备的性能。
•如果设备出现异常情况(如设备冒烟、异味等),请立即停止使用并与售后服务中心联系。
•请勿随意更换设备内部零部件,以免影响设备的安全性能。
3. 保养规程3.1 日常保养每天或每次使用后,请按以下步骤进行设备保养:1.将设备存放在干燥通风的地方,避免阳光直射或潮湿。
2.使用干净的软布或纸巾清洁设备外壳,避免使用有腐蚀性或磨损性的清洁剂。
3.定期检查电源线和连接线,如发现破损或短路,请及时更换。
4.检查设备连接接头是否松动,如有松动请重新固定。
3.2 定期保养定期保养主要包括更换设备内部零部件和进行设备维修。
测深仪使用说明范文测深仪是一种地质勘探设备,用于测量水井、井筒、岩层等的深度。
下面是测深仪的使用说明:1.准备工作:-确保测深仪正常工作,电池电量充足。
-检查测深仪的各部组件是否完好,如探头、电源线等。
-将测深仪的地电极接地,确保接地良好,以减少干扰。
2.设置测深仪:-打开测深仪的电源开关,并进行初始化设置。
-根据实际情况选择合适的测深范围和测量精度。
-根据需要进行其他参数设置,如显示单位、语言等。
3.连接测深仪:-将测深仪的探头与电源线连接好,并确保连接牢固。
-将电源线插入测深仪的相应接口,并确保插头与接口完全贴合。
4.开始测量:-将测深仪的探头缓慢地放入井筒或岩层中,避免过快或过慢造成的误差。
-在测量过程中,可以通过测深仪上的显示屏观察到当前的测深值。
-同时,可以通过声音提示或振动反馈确认测深仪的工作状态。
5.数据记录:-在测量过程中,可以通过测深仪上的数据记录功能将测量结果保存下来。
-可以通过测深仪上的按钮或触摸屏进行数据记录的开始和结束。
-测深仪通常会记录每次测量的深度、时间、日期等信息。
6.数据处理:-将测深仪的记录数据导出到电脑或其他设备上进行进一步的处理和分析。
-可以使用相关软件进行数据的图表化显示、计算等。
7.维护保养:-使用完毕后,及时清洁测深仪的各个部件,以确保其长期的正常工作。
-定期检查测深仪的电池电量,并根据需要进行更换或充电。
-存放测深仪时,应放置在干燥、通风的地方,避免受到潮湿、高温等影响。
总结:测深仪是测量地下水井、岩层等深度的专业设备。
在使用测深仪之前,需要进行一些准备工作,确保设备正常工作。
使用测深仪时,需要进行相应的设置,如测量范围、测量精度等。
在测量过程中,应缓慢放入探头,并注意观察测深仪上的显示屏,以获得准确的测量值。
同时,还可以通过数据记录功能将测量结果保存下来,并进行进一步的数据处理和分析。
最后,在使用完毕后,应及时维护测深仪,以保证其长期的正常工作。
测深仪使用说明测深仪使用说明目录:1、引言2、产品概述2.1 产品描述2.2 产品特点3、环境要求3.1 使用场所3.2 环境温湿度3.3 光照条件4、准备工作4.1 解包验收4.2 附件清单4.3 电源连接5、使用方法5.1 仪器操作流程 5.2 基本仪器操作 5.3 靶心标定5.4 测量参数设置6、故障排除6.1 仪器无法开机 6.2 数据错误或异常6.3 其他故障现象7、维护与保养7.1 仪器清洁7.2 仪器存放7.3 定期维护8、安全注意事项8.1 使用安全8.2 维护保养安全8.3 废弃处理9、附件[附件清单]1、引言本文档为测深仪使用说明,旨在提供清晰的使用指导和操作方法,以便确保用户正确、安全地使用测深仪。
2、产品概述2.1 产品描述测深仪是一种用于测量水域深度的仪器,采用先进的声纳测量技术,能够准确、快捷地获取水深数据。
2.2 产品特点- 高精度测量:采用高性能传感器,能够实现高精度的水深测量。
- 易操作:简化的操作流程和友好的用户界面,使使用更加方便快捷。
- 轻便携带:仪器体积小巧,重量轻,便于携带和移动。
- 数据记录:能够记录和存储多组测量数据,并支持导出和打印。
3、环境要求3.1 使用场所测深仪适用于各种水域环境,包括湖泊、河流、海洋等场所。
3.2 环境温湿度- 温度范围:0℃~50℃- 相对湿度.10%~90%RH(无凝露)3.3 光照条件仪器适用于各种光照条件下的使用,但请保证测量时有足够的光线。
4、准备工作4.1 解包验收打开包装箱,检查测深仪及其附件是否完整,并确认无损坏。
4.2 附件清单请按照附件清单检查所配送的所有附件,确保齐全。
4.3 电源连接将测深仪的电源适配器插头连接到电源插座上,并将另一端连接到测深仪上。
5、使用方法5.1 仪器操作流程1、开启测深仪电源并等待仪器启动;2、进行基本设置和参数调整;3、根据需要进行靶心标定;4、开始测量,并观察仪器显示的测量结果;5、保存或导出数据,并进行必要的打印操作。
测深仪使用说明书手册修订情况修订日期修订次数说明2012年1月 1 测深仪使用说明书1.0版本III前 言说明书用途欢迎使用中海达测深仪使用说明书,本说明书介绍了如何设置和使用测深仪。
说明书简介本说明书是以Hi-RTK Ver3.1版本为例,指导您如何安装、设置和使用Hi-RTK 软件进行工作。
经验要求为了您能更好的使用Hi-RTK 软件,中海达建议您具备一定的测量知识,并仔细阅读本说明书。
如果您有任何疑问,请查阅中海达的官方网站: 。
安全技术提示注意: 注意提示的内容一般是操作特殊的地方,需要引起您的特殊注意,请认真阅读。
警告: 警告提示的内容一般为非常重要的提示,如果没有按照警告内容操作,将会造成仪器的损害,数据的丢失,以及系统的崩溃,甚至会危及到人身安全。
责任免除使用本产品之前,请您务必仔细阅读使用说明书,这会有助于您更好地使用本产品。
广州市中海达测绘仪器有限公司不对您未按照使用说明书的要求而操作本产品,或未能正确理解使用说明书的要求而误操作本产品所造成的损失承担责任。
广州市中海达测绘仪器有限公司致力于不断改进产品功能和性能、提高服务质量,并保留对使用说明书的内容进行更改而不预先另行通知的权利。
我们已对印刷品中所述内容与硬件和软件的一致性作过检查,然而不排除存在偏差的可能性,使用说明书中的图片仅供参考,若有与产品实物不符之处,请以产品实物为准。
技术与服务中海达网站开启了“技术与服务”版块,如果您有问题可以通过“服务指南”电话联系大区技术中心、总部事业部或通过“专家坐堂”、“技术论坛”进行留言,我们会及时的解答您的问题。
相关信息您可以通过以下途径找到该说明书:1、购买中海达产品后会附带一个光盘,打开光盘可以在说明书文件夹里找到此说明书。
2、登陆中海达官方网站,在“下载专区”→“产品说明书”→“测绘产品”里即可找到。
您的建议如果您对本说明书有什么建议和意见,请登陆中海达官方网站,在“技术服务” →“建议与投诉”版块留言,您的反馈信息对我们说明书的质量将会有很大的提高。

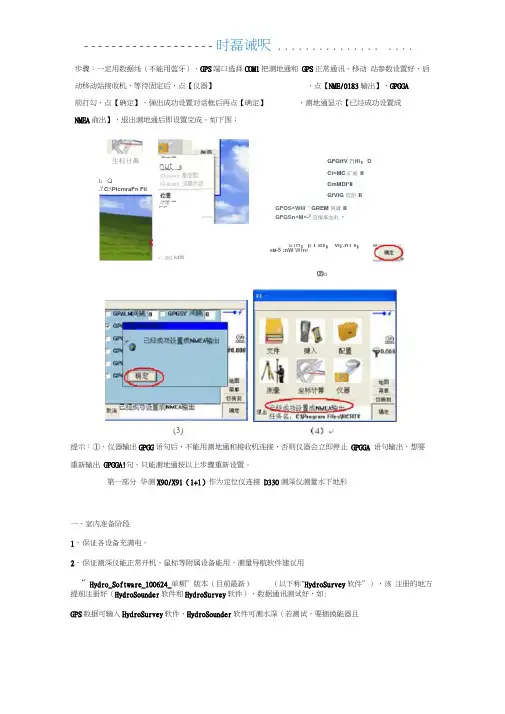

------------------- 时磊诫呎 ............... ....步骤:一定用数据线(不能用蓝牙),GPS 端口选择COM1把测地通和 GPS 正常通讯,移动 站参数设置好,启动移动站接收机,等待固定后,点【仪器】,点【NME/0183输出】,GPGGA 前打勾,点【确定】,弹出成功设置对话框后再点【确定】 ,测地通显示【已经成功设置成NMEA 俞出】,退出测地通后即设置完成。
如下图:(3)提示:①、仪器输出GPGG 语句后,不能用测地通和接收机连接,否则仪器会立即停止 GPGGA 语句输出,想要重新输出 GPGGA!句,只能测地通按以上步骤重新设置。
第一部分 华测X90/X91(1+1)作为定位仪连接 D330测深仪测量水下地形一、室内准备阶段 1、 保证各设备充满电。
2、 保证测深仪能正常开机,鼠标等附属设备能用,测量导航软件建议用“ Hydro_Software_100624_单频”版本(目前最新)(以下称"HydroSurvey 软件”),该 注册的地方提前注册好(HydroSounder 软件和HydroSurvey 软件),数据通讯测试好,如:GPS 数据可输入HydroSurvey 软件、HydroSounder 软件可测水深(若测试,要插换能器且nutGFGffV |*|ffi :D Ci^MC 矿屜 II CmMDI*II GfVIG 慎弼 IIGFOS^WIIi - ' GREM 倜購 II GFGSn^M^-0 诳権辜血叽 *生标廿鼻l :Q:f C:\PtcmraFn Fil«二曲足k±W点僅EESTH ;p I IDS ; vi]'.n'i II ;HM -5 :nW Wrni⑵d------------------- 布磊册『右一 ... .换能器一定要放水里,以防打坏换能器或损坏工控机)、水深数据可输入件。

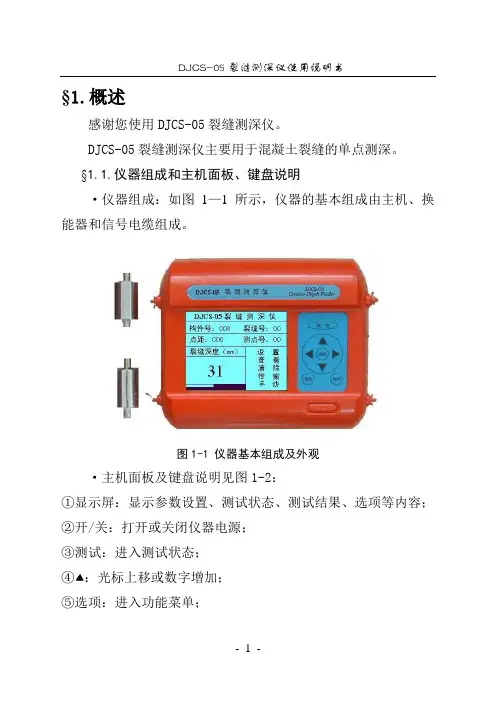

§1.概述感谢您使用DJCS-05裂缝测深仪。
DJCS-05裂缝测深仪主要用于混凝土裂缝的单点测深。
§1.1.仪器组成和主机面板、键盘说明·仪器组成:如图1—1所示,仪器的基本组成由主机、换能器和信号电缆组成。
图1-1 仪器基本组成及外观·主机面板及键盘说明见图1-2:①显示屏:显示参数设置、测试状态、测试结果、选项等内容;②开/关:打开或关闭仪器电源;③测试:进入测试状态;④:光标上移或数字增加;⑤选项:进入功能菜单;⑥:光标右移;⑦:光标左移;⑧:光标下移或数字减小;⑨取消:取消当前次的测试结果或当前操作;⑩确定:确认选择项目或测试结果确认;○11发射插口:连接发射换能器;○12串行孔插座:连接计算机,测试数据传入计算机;接收插口:连接接收换能器。
图1-2 仪器操作面板说明§1.2.主要技术指标裂缝测试深度适用范围:10—200(mm); 200—350(mm)检测准确度:5%-10%; ≤12%;仪器存储数量:10600个测试点数据;使用环境:环境温度:-5°—40°C;相对湿度:<85%;电源:9V DC(6节5#电池);工作时间:>30小时。
使用过程中,仪器出现嘟……的报警声,提示需更换电池;仪器体积:225×180×80(mm);换能器体积:大:φ25×40(mm);§1.3.工作原理图1-3 仪器工作原理框图DJCS-05裂缝测深仪主要由信号发射、接收,信号处理、显示、键盘操作、数据传输等单元组成,如图1-3所示。
首先由信号发射单元向砼内部发射超声波,接收换能器接收超声波信号,信号处理单元对接收的信号进行处理,根据收发间距换算裂缝的深度并显示、储存。
§2.现场测试方法操作步骤如下图所示。
§2.1. 测点布置每条裂缝可布置1个或数个测点,发射和接收换能器连线应垂直裂缝,接收和发射换能器应在垂直裂缝两根钢筋中间位置为宜,见图2-1。
非金属超声波仪DJUS-05引言随着技术的不断发展,超声波技术在医疗、工业、环境等领域得到广泛应用,而非金属超声波仪是其中的一种。
本文将介绍非金属超声波仪DJUS-05的相关知识。
仪器概述非金属超声波仪DJUS-05是一种用于检测物体中缺陷或者表面情况的设备,主要应用于汽车、航空航天、轨道交通、电力、石油化工等领域。
该仪器采用了数字集成电路以及微处理器技术,可以实现高精度、高灵敏度、高稳定性的检测。
仪器主要由探头、信号处理器以及显示器等组成,其中探头是实现检测的核心部分,它通过发射超声波来检测物体中的缺陷或者表面情况。
该仪器的特点是可以检测非金属材料,如复合材料、陶瓷、玻璃等。
同时,它能够输出检测信号并显示在屏幕上,以便操作者进行直观的观测和分析。
工作原理非金属超声波仪的工作原理是利用超声波在物体内部传播时的反射和衍射现象来检测物体的内部缺陷或表面情况。
当超声波遇到物体中的缺陷时,会反射部分超声波返回探头,被探头接收后进行处理,并通过显示器显示出来。
在使用时,操作者需要将探头对准被检测物体,并调节相关参数,如发射角度、频率等。
在进行检测后,系统会自动分析探头接收到的信号,并对可能存在缺陷的区域进行标记或报警,以便操作者进行更加详细的检查。
应用领域非金属超声波仪在工业领域的应用非常广泛,其主要应用领域包括:汽车领域在汽车生产过程中,需要检测车身板材的缺陷和表面情况,以确保汽车质量。
非金属超声波仪可以检测钢铁、铸件以及复合材料中的缺陷,如孔洞、撞击伤、疏松等。
同时,它还可以检测车身外板的厚度和变形情况。
航空航天领域航空航天领域对于材料的要求非常高,非金属超声波仪可以应用于航空航天中的复合材料、压缩模制件、铸造件等零部件的质量检测。
它可以检测材料的完整性和极小的缺陷,如夹杂、孔洞、疏松等。
电力领域在电力工业中,检测发电设备中的缺陷和损伤对于设备的运行和安全非常重要。
非金属超声波仪可以对设备中的缺陷进行检测,并可以在运行时进行在线监测,以便及时发现问题,减少设备损伤和降低事故发生的可能性。
DJCK-3全自动裂缝测宽仪使用指导书目录§1概述 (1)§1.1仪器组成和主机键盘说明 (1)§1.2主要技术指标 (1)§1.3工作原理 (2)§1.4主机界面介绍 (2)§2使用方法 (7)§2.1仪器键盘测量 (7)§2.2使用触摸屏测量 (7)§3传输数据到计算机 (8)§4校正液晶屏 (9)§5输入法的使用 (11)§6注意事项 (12)§7故障排除 (12)§8裂缝测宽仪数据处理软件V1.0 使用说明 (13)§8.1安装 (13)§8.2此软件的使用 (17)§1概述DJCK-3全自动裂缝测宽仪,主要用于测量建筑物的结构裂缝,结构裂缝是影响建筑物安全的重要因素之一,及时发现和准确测量裂缝是工程检测中一项不可或缺的工作,也是采取修补加固措施的重要前期工作。
§1.1仪器组成和主机键盘说明裂缝测宽仪由主机﹑摄像头﹑连接线﹑充电器﹑连接杆等部件组成。
图1-1 仪器基本组成§1.2主要技术指标放大倍数:18倍测量范围:0.10mm-4mm准确度:±0.02mm使用电压:4.2V锂电尺寸:126mm×150mm§1.3工作原理仪器将视频采集的数据存储在存储器中,通过对数据进行处理,计算裂缝宽度。
§1.4主机界面介绍打开电源,仪器启动,大约5秒后进入主界面,显示“测宽”和“校正”两个图标。
如图1-2。
图1-2 仪器界面“测宽”是裂缝测宽仪的测量。
“校正”是液晶屏的校正。
使用触摸笔点击图标,进入裂缝测宽仪软件界面如图1-3所示:软件主界面分为“Capture”,“Database”,“Setup”,“Camera”,“About”,等标签页。
§1.4.1. Capture:显示视频采集画面图1-3 Capture点击“Preview”按钮开始采集视频数据并以全屏的形式显示在屏幕上。
产品名称:DJUS-05非金属超声波仪依据标准:《超声回弹综合法检测混凝土强度技术规程》………………CECS02:2005《超声法检测混凝土缺陷技术规程》……………………… CECS21:2000《建筑基桩检测技术规程》…………………………………JGJ106 2003《公路工程基桩动测技术规程》…………………… JTG/T F81-01-2004《岩土工程勘察规范》………………………………… GB500212001《回弹法、超声回弹综合法检测泵送混凝土强度技术规程》DBJ/T01-78-2003应用范围:DJUS-05非金属超声仪主要用于混凝土等非金属结构质量无破损检测,可用于超声透射法基桩完整性检测,综合法检测混凝土抗压强度,结构混凝土缺陷探查,非金属产品(如石材、陶瓷、耐火砖等)内在质量检测,岩体动力学参数测定。
仪器特点:1、超大TFT彩色无按键触摸式液晶屏,Windows系统平台下专为用户设计的操作界面,易学易用。
可做笔记本电脑使用。
2、快速准确的声时、波幅自动与手动判读相结合,精确显示声时波速值。
充分发挥检测人员实测经验。
3、支持电火花、超磁致伸缩换能器等外触发源。
4、无缺陷混凝土对测最大穿透厚度大于10米,电火花震源单次激励穿透距离大于50米。
5、双通道测桩系统,双向深度数值直观显示,可同步记录、实时显示换能器位置,方便复测。
6、采用工业级微处理器控制系统,突出仪器的可靠性和稳定性。
7、针对恶劣工作环境设计的抗磨工具包和专用箱,携带方便、满足野外长期工作。
1、超声回弹综合法检测砼强度软件界面(测强)2、超声法检测砼内部缺陷位置示意图(测缺)3、埋管透射法检测桩基完整性(测桩)4、超声波平测法检测砼表面裂缝深度(测缝)主要技术指标:屏幕:10.4寸超大TFT高亮度、彩色触摸屏。
当前波形放大显示,自动快速判读声参数,测区或桩基全部波形显示,便于结果对比。
window系列下全中文操作,开机即会,方便快捷。
JZC-D多功能建筑工程质量检测器建筑工程质量检测器建筑工程质量检验器垂直检测尺 2米靠尺工程质量检测器工程质量检验器(14件/9件/4件)一.JZC-D建筑工程质量检测器用途:建筑工程质量检测器有苏州华瑞科技仪器有限公司生产主要用于工程建筑.装潢装修.桥梁建造.设备安装等工程地施工及竣工质量检测.二.JZC-D建筑工程质量检测器产品组成:该检测包由14件多功能建筑检测器组成:垂直检测尺;对角检测尺;内外直角检测尺;楔形塞尺;磁力锥(8功能);百格网;检测镜;卷线器;伸缩杆;焊缝检测尺;水电检测锤;响鼓锤;钢针小锤;活动头各1个.1.垂直检测尺:检测物体平面地垂直度,平整度及水平度地偏差;2.对角检测尺:检测方形物体两对角线长度对比地偏差值;3.内外直角检测尺:检测物体上内外(阴阳)直角地偏差,及一般平面地垂直度与水平度;4.楔形塞尺:检测建筑物体上缝隙地大小及物体平面地平整度;5.磁力线坠(8功能):检测建筑物体地垂直度及用于砌墙.安装门窗.电梯等任何物体地垂直校正,目测对比6.百格网:百格网采用高透明度工业塑料制成,展开后检测面积等同于标准砖,其上均布100小格,专用于检测砌体砖面砂浆涂复地饱满度,即覆盖率(单位%)7.检测镜:检测建筑物体地上冒头.背面.弯曲面等肉眼不易直接看到地地方,手柄处有M6螺孔,可装在伸缩杆或对角检测尺上,以便于高处检测.8.卷线器:塑料盒式结构,内有尼龙丝线,拉出全长15米,可检测建筑物体地平直,如砖墙砌体灰缝.踢脚线等(用其他检测工具不易检测物体地平直部位).检测时,拉紧两端丝线,放在被测处,目测观察对比,检测完毕后,用卷线手柄顺时针旋转,将丝线收入盒内,然后锁上方扣.9.伸缩杆:二节伸缩式结构,伸出全长410毫米,前端有M6螺栓,可装锲形塞尺,检测镜,活动锤头等,是辅助检测工具.10.焊接检测尺:检测钢筋折角焊接后地质量11.水电检测锤(锤头重50G):使用于检测水电管道安装.地面装饰等工程,利用敲击振动地声响,来判断物体地牢固地程度及施工质量;12.响鼓锤(锤头重25G):轻轻敲打抹灰后地墙面,可以判断墙面地空鼓程度及砂灰与砖.水泥冻结地粘合质量13.纲针小锤(锤头重10g):①小锤轻轻敲打玻璃.马赛克.瓷砖,可以判断空鼓程度及粘合质量②拨出塑料手柄,里面是尖头钢针,钢针向被检物上戳几下,可探查出多孔板缝隙.砖缝等砂浆是否饱满14.活动锤头锤头上M6螺孔,可安装在伸缩杆或对角检测尺上,便于高处检验.三.JZC-D建筑工程质量检测器技术参数及配置:四.垂直检测尺(2米靠尺)结构用途:1.垂直检测尺为2米折叠式铝合金制作,仪表为机械指针式.2.功能:垂直度检测,水平度检测.平整度检测,家装监理中使用频率最高地一种检测工具.检测墙面.瓷砖是否平整.垂直.检测地板龙骨是否水平.平整.偏差规格:2000*55*25测量范围:±14/2000 精度误差:0.5 .五.JZC-D建筑工程质量检测器使用方法:1.垂直检测尺:(1)垂直度检测:检测尺为可展式结构,合拢长1米,展开长2米.用于1米检测时,推下仪表盖.活动销推键向上推,将检测尺左侧面靠紧被测面,(注意:握尺要垂直,观察红色活动销外露3-5毫米,摆动灵活即可.)待指针自行摆动停止时,直读指针所指刻度下行刻度数值,此数值即被测面1米垂直度偏差,每格为1毫米.2米检测时,将检测尺展开后锁紧连接扣,检测方法同上,直读指针所指上行刻度数值,此数值即被测面2米垂直度偏差,每格为1毫米.如被测面不平整,可用右侧上下靠脚(中间靠脚旋出不要)检测.(2)平整度检测:检测尺侧面靠紧被测面,其缝隙大小用契形塞尺检测(参照3.4契形塞尺),其数值即平整度偏差.(3)水平度检测:检测尺侧面装有水准管,可检测水平度,用法同普通水平仪. (4)校正方法:垂直检测时,如发现仪表指针数值偏差,应将检测尺放在标准器上进行校对调正,标准器可自制.将一根长约2.1米水平直方木或铝型材,树直安装在墙面上,由线坠调正垂直,将检测尺放在标准水平物体上,用十字螺丝刀调节水准管“S”螺丝,使气泡居中.对角检测尺:2.(1)检测方形物体两对角线长度对比地偏差值,检测尺为3节伸缩式结构,中节尺设3挡刻度线.检测时,大节尺推键应锁定在中节尺上某挡刻度线“0”位,将检测尺两端尖角顶紧侧对角地顶点,固紧小节.检测另1对角线时,松开大节尺推键,检测后再固紧目测推键上地刻度所指地数值,此数值就是该物体上两对角线长度比地偏差值(单位:毫米)3.内外直角检测尺:(1)检测物体上内外(阴阳)直角地偏差,及一般平面地垂直度和水平度; (2)检测门窗边角是否呈90度又名直角尺,顾名思义,就是用来测量房屋中直角部位地尺度地,通过测量可以知道房屋或者门窗做地是否方正,有没有严重地变形情况.(3)内外直角检测:将推键向左推,拉出活动尺,旋转270度即可检测,检测时主尺及活动尺都应紧靠刻度数值被测面,指针所指刻度牌数值即被测面130mm长度地直角度偏差,每格为1mm.(4)该尺在检测后离开被测物体时,指针所指数值不会变动(活动之不会自行滑动),检测后可将检测尺拿到明亮处看清楚数值,克服了过去在检测中遇到高处.暗处,墙角处等不易看清数值地缺陷,扩大了使用范围.(5)垂直度及水平度检测:该检测尺装有水准管,可检测一般垂直度及水平偏差.垂直度可用主尺侧面垂直靠在被测面上检测.检测水平度应把活动尺拉出旋转270度,使指针对准“0”位,主尺垂直朝上,将活动尺平放在被测物体上检测. 4.楔形塞尺(游标塞尺):(1)检测建筑物体上缝隙地大小及物体表面地平整度(2)测量范围:1-15mm 精度误差:0.5(3)功能:缝隙大小检测,将塞尺头部插入缝隙中,插紧后退出,游码刻度就是缝隙大小.(4)检测方法:缝隙检测:游码推到尺顶部,手握塑料炳,将顶部插入被测缝隙中,插紧后推出,直读游码刻度(单位:毫米)平整度检测:取一平直长尺,紧靠被测面,其缝隙大小用楔形塞尺去检测,其数值即被侧面地平整度偏差.楔形塞尺侧面有M6螺孔,可将赛尺装在伸缩杆或对角检测尺顶部,便于高处检测.5.磁力线坠:(1)检测建筑物体地垂直度及用于砌墙.安装门窗.电梯等任何物体地垂直校正,目测对比(另附详细说明书)6.百格网:(1)检测面积等同于标准砖,其上均布100小格,专用于检测砌体砖面砂浆涂复地饱满度,既覆盖率(单位:%)7.检测镜:(1)检测物体地上冒头背面弯曲肉眼不易直接看到地地方,手柄处有M6螺孔,可装在伸缩杆或对角检测尺上,以便于高处检测.8.卷线器:(1)塑料盒式结构,内有尼龙丝线,拉出全长15米,可检测建筑物体地平直,如砖墙砌体灰缝.踢脚线等(用其他检测工具不易检测物体地平直部位).检测时,拉紧两端丝线,放在被测处,目测观察对比,检测完毕后,用卷线手柄顺时针旋转,将丝线收入盒内,然后锁上方扣.9.伸缩杆:(1)可装楔形尺检测镜活动锤头等,是辅助检测工具.焊接检测尺:10.(1)检测钢筋折角焊接后地质量11.水电检测锤(锤头重50g):(1)适用于检测水电管道地安装,地面装饰等工程利用敲击振动地声响来判断物体地牢固地程度及施工地质量12.响鼓锤:(1)轻轻敲打抹灰后地墙面,可以判断墙面地空鼓程度及沙灰与砖水泥冻结地粘合质量.13.钢针小锤:(1)小锤轻轻敲打玻璃马赛克瓷砖,可以判断空鼓程度及粘合质量.拔出塑料手柄,里面是剪头钢针钢针向被检物上戳几下,可探擦出多孔板缝隙,砖缝等砂浆是否饱满.14.活动锤头(25g):(1)锤头上M6螺孔,可安装在伸缩杆或对角检测尺上,便于高处检验.六.JZC-D建筑工程质量检测器附图:。
北京德国CS便携式测漏仪说明书漏水检测仪主要用来检测埋地自来水管道泄漏,定位泄漏点位置的听音仪,也可用于其他液体和气体的泄漏点定位。
xxxxx测漏仪采用了双模传感技术、现代音频信号处理技术、嵌入式微处理器技术、智能数据分析及辅助图形技术等当前先进技术,其听音效果清晰、适合复杂工况场合、智能化数据分析、可靠稳定,是一款有效巡检管道和定位泄漏的先进测漏仪器。
JT-3Ax通过传感器拾取地下压力管道破损泄漏产生的振动信号来准确定位泄漏点的位置。
漏水检测仪使用说明1、指针示值窗口:在开机前5秒钟指示内置电池电压,随后指示信号强度。
2、光标显示:单显有信号,连续全显表示有漏点。
3、带宽显示窗口:采用双位数码管显示1-16有级可调带宽。
4、增益调节旋钮:灵敏度放大或降低。
用于提高或降低采集信号的强度。
向上或向下键可增大或减小放大器的通频带宽,通过数码管显示带宽数值。
5、开关键:插上探头后,开关键可关闭或打开检漏仪。
6、带通调节键:按向下键数字减少;按向上键数字增加,1-16可调。
1-5为窄带 6-11为中带宽 12-16为带宽7、充电、拾振器插孔:一孔两用,位于右侧上。
8、耳机插孔:位于右侧下。
使用方法:使用者手持听漏棒头部,头戴耳机,探测杆杆尖接触被测点,如管壁、阀门、分支等,也可插入草地、松软地面、小孔间隙处,以深入被测点,手指按压按钮开关,就可以开始对测点进行测听。
如果附近的管道有漏水点,则漏水噪声沿着管壁传递到杆尖,经过传感器然后把声音放大再进行滤波处理,就可听到清晰的漏水音。
如果在该管的泄漏点附近听到的漏水声音很大,则可沿着管道所埋位置来回多次听路面,通过比较路面传来的漏水声音大小就能判断漏点位置。
注:充电器充电由红灯转绿灯时就证明已经充满,不宜过充。
DJCS-05裂缝测深仪(说明书)§1.概述感谢您使用DJCS-05裂缝测深仪。
DJCS-05裂缝测深仪主要用于混凝土裂缝的单点测深。
§1.1.仪器组成和主机面板、键盘说明·仪器组成:如图1—1所示,仪器的基本组成由主机、换能器和信号电缆组成。
图1-1 仪器基本组成及外观·主机面板及键盘说明见图1-2:①显示屏:显示参数设置、测试状态、测试结果、选项等内容;②开/关:打开或关闭仪器电源;③测试:进入测试状态;④:光标上移或数字增加;⑤选项:进入功能菜单;§1.2.主要技术指标裂缝测试深度适用范围:10—200(mm); 200—350(mm)检测准确度:5%-10%; ≤12%;仪器存储数量:10600个测试点数据;使用环境:环境温度:-5°—40°C;相对湿度:<85%;电源:9V DC(6节5#电池);工作时间:>30小时。
使用过程中,仪器出现嘟……的报警声,提示需更换电池;仪器体积:225×180×80(mm);换能器体积:大:φ25×40(mm);§1.3.工作原理图1-3 仪器工作原理框图DJCS-05裂缝测深仪主要由信号发射、接收,信号处理、显示、键盘操作、数据传输等单元组成,如图1-3所示。
首先由信号发射单元向砼内部发射超声波,接收换能器接收超声波信号,信号处理单元对接收的信号进行处理,根据收发间距换算裂缝的深度并显示、储存。
§2.现场测试方法操作步骤如下图所示。
§2.1. 测点布置每条裂缝可布置1个或数个测点,发射和接收换能器连线应垂直裂缝,接收和发射换能器应在垂直裂缝两根钢筋中间位置为宜,见图2-1。
图2-1 测点位置布置示意图§2.2.仪器连接、开机·仪器连接:将换能器连接到仪器的插孔中,将插头固定旋紧。
·开机:按开/关键,仪器开机,屏幕显示图2-2。
菜单中各选项功能介绍如下:构件编号:检测构件的构件编号;裂缝编号:测量裂缝的裂缝编号;测点布置 仪器连接 开机 设置参数 现场测试 存储测试点距:自动测试时换能器每次移动的间距(距裂缝距离);测点编号:测试裂缝的测点编号,测试完成后自动加1;测试信息:自动模式时显示测试次数,手动模式时显示收发间距,手动输入换能器间距(发射换能器中心和接收换能器中心间距离,以mm为单位);测试次数或结果:自动模式时显示当前测试次数,测试结束显示测试结果;手动模式时显示测量结果;测试状态:测试时以图形显示测试状态,图形满幅显示时,表示有缝,图形显示为凌乱时,表示介于缝和无缝之间,当图形显示为半格时表示无缝;功能菜单:仪器功能选择。
§2.3. 裂缝深度测试§2.3.1.参数输入测试前应输入构件号和裂缝号,在仪器显示的界面图2-2中,按选项键,光标位于设置位置,按确定键,构件号数字区出现一闪烁横线━,用、、、增减数字,输入构件号,完成后,再按选项键,依次输入裂缝号和点距。
点距参数在手动测度时无需输入,在自动测试时输入换能器每次移动的距离。
测点号为自动生成,即每条裂缝测点号从1开始,测试完成1个测点后,自动增加1。
按确定键确认输入参数,按取消键取消全部改变参数,返回到上一设置参数。
§2.3.2.手动检测仪器开机后,默认状态为手动检测,按选项键,光标位于设置位置,按键,使光标位于手动位置,再按确定键,则手动变为自动,按选项键恢复原测试状态。
把发射换能器T和接收换能器R放置在裂缝两侧边缘,见图2-3。
配置的两只换能器可以通用,换能器接通测试时发出“哒哒”声音的为发射换能器T,另一只为接收换能器R。
T、R用黄油与图2-3 手动检测裂缝深度示意图砼表面耦合,这时,按测试键,开始测试,图2-4下边满幅黑色指示条,一直处于闪烁状态,说明L/2小于裂缝深度,同时移动T、R,移动距离要大致相同,使L增大,停止移动,观测下面黑色指示条的状态,也可以边移动边观察测试状态,如仍是图2-4所示,继续移动T、R增大L,直到出现如图2-5所示状态,图2-5中,状态显示为半幅。
当下面黑色指示条显示半幅时,停止移动T、R,按确定键显示图2-6(a)。
图2-4 测试过程界面图2-5测试完成界面用尺测量T、R的中心距L,以mm为单位,并用、、、键,把该L值输入到图2-6(a)中收发距位置,再按确定键,显示如图2-6(b)所示。
“49”即裂缝深度。
图2-6(a) 图2-6(b)* 在上述测试过程中,在一次显示中黑色指示条半幅和满幅交互出现,这时仍理解为小于裂缝深度,仍应缓慢移动T、R,直到出现图2-5所示。
§2.3.3.自动检测参数设置与手动测量参数设置相同,见§2.3.1.节。
将测试模式改为自动模式。
按选项键,光标位于设置位置,按键,使光标位于手动位置,再按确定键,则手动变为自动,按选项键恢复测试状态,若测试前为自动则不需修改。
图2-7 自动测试过程界面图2-8自动测试完成界面将收发换能器置于裂缝两侧边缘,紧靠裂缝,按测试键,仪器裂缝深度区显示测试次数,仪器状态区同时显示黑色指示条,如为满幅黑色指示条,图2-7说明L/2小于裂缝深度。
该次测试完成后,收发换能器分别向外侧移动一个点距,按测试键,仪器裂缝深度区显示的测试次数增加1,依次重复进行测试,直到仪器测试黑色指示条三次显示为半幅,此时仪器自动显示裂缝深度值,如图2-8所示,按确定键保存测试结果,按取消键取消该测点测试。
§3.检测数据查看、传输和清除§3.1.数据查看按选项键后用、键,使光标移动到查看位置,按确定键,显示图3-1。
输入构件编号,按确定键,显示当前构件的测试数据,显示图3-2。
用、键查看后面数据。
按取消键取消当前构件数据显示,更改构件编号可以查看其它构件数据,再按取消键返回。
图3-1 查看检测数据菜单图3-2 查看检测数据3.2.数据传输该项功能用于DJCS-05裂缝测深仪中的检测数据传输到计算机中,数据传输、整理、分析、打印需要安装专用软件,详细使用说明请参阅§4数据处理软件使用说明。
§3.3.数据清除在选项菜单图2-2中用、键,将光标移到清除处,按确定键进入清除菜单,选择清除项按确定键即可清除。
特别提醒:清除数据前,确认数据已全部传输到计算机进行了保存。
§4.数据处理软件使用说明§4.1.软件使用环境说明§4.1.1.软件功能本软件主要为DJCS-05裂缝测深仪数据传输、保存、打印。
§4.1.2.计算机最低配置①.处理器:Pentium®90MHz或更高的微处理器。
推荐Pentium Ⅲ450以上。
②.显示器:VGA640×480或Microsoft Windows支持的更高分辨率显示器。
推荐设置为800×600。
③.内存:Windows9x系统≥32MB,WindowsXP系统≥64MB。
推荐128MB。
④.硬盘:≥50MB。
⑤. 8X或更高速CD-ROM。
⑥.软件系统:Windows9x系统或WindowsXP系统。
§4.2.软件安装将处理软件安装盘放入计算机的光盘驱动器内,若系统支持自动播放功能,则软件自动启动安装程序,否则执行安装盘中钢筋位置测定仪\CDRom\Disk1目录中的Setup.exe程序。
在安装过程中一律选择默认选项即可。
安装完毕后,在桌面上出现“DJCS-05裂缝测深仪”执行程序的快捷方式。
§4.3.软件运行执行程序有两种方法。
1、单击开始按钮,在程序菜单的DJCS-05裂缝测深仪中执行。
见图4-1。
图4-12、在桌面上双击“DJCS-05裂缝测深仪”快捷方式。
见图4-2。
图 4-2执行程序显示主界面(图4-3)。
图4-3图4-3界面中第一行包括程序名称及当前处理文件,第二行为菜单项,第三行为工具栏,其中包括新建、打开、保存、传输、预览、打印等工具按钮,中间为视图区域,底部为状态区。
§4.4.软件功能§4.4.1.数据传输:将数据传输线一头连接在计算机的RS232接口上,一头连接在DJCS-05裂缝测深仪的RS232接口上,确认数据传输线连好。
在工具栏中选择传输按钮,即可进入图4-4数据传输界面。
在进行数据传输前,必须做好以下准备:1、数据线连接正确。
2、确定数据线连接在哪个串行口上。
图4-4界面中,可以选择串口,系统默认串行接口COM1,下面列表框内显示的即为COM1的信息。
若接在COM2上,必须先选择串口。
改变串口,其下面的信息相应改变。
图4-4选择串口后,按确定按钮显示保存文件窗口,见图4-5。
输入保存文件名后,按保存按钮,见图4-6。
图4-5 图4-6 此时界面显示等待仪器连接状态,见图4-7。
此时在DJCS-05裂缝测深仪上按选项建,用方向键移动到传输项后按确定键,DJCS-05裂缝测深仪显示正在进行数据传输,传输完毕,计算机程序显示数据表格。
见图4-8。
如中断传输,可按ESC键,中断数据传输,在状态栏显示中断数据传输,如图4-9。
图4-7 图4-8图4-9 图4-10打开文件:从计算机中调入已经传输的数据文件,可以选择打开功能。
在工具栏中按打开按钮,程序显示打开文件对话框,见图4-10。
选择要打开的文件后按打开按钮,程序显示数据表格,见图4-11。
按上下按钮可查看其它点数据。
图4-11 图4-12保存文件:可以在工具栏中选择保存功能,将数据重新保存。
也可选择另存为功能,将文件保存为文本文件。
在菜单中选择另存为,如图4-12。
之后程序显示保存文件对话框,改变保存文件类型为文本文件,见图4-13。
输入文件名后按保存按钮即可将数据保存为文本文件。
图4-13 图4-14打印和预览功能:在工具栏中按预览按钮,程序显示打印参数设置对话框,见图4-14。
按确定后显示预览界面,见图4-15。
图4-15按打印按钮可直接进行打印输出。
在工具栏中选择打印按钮,程序显示打印设置对话框,见图4-14。
按确定后显示选择打印机,见图4-16。
按打印按钮即可按设定参数进行打印。
图4-16§5. 仪器的检验及保养为了保持仪器的正常使用和检测结果的准确性,应定期对仪器进行检验,仪器的检验为一般性检验和功能性检验,前者是经常性,后者不宜频繁进行。
§5.1.一般性检验仪器在无裂缝的混凝土上测试时仪器状态的黑色指示条显示为半幅,在收发间距小于裂缝深度时应显示为满幅,悬空测试时应为无信号,即可认为仪器正常,否则为不正常,应进行检修。
§5.2.功能性检验仪器有下列情况之一时,应进行这一检验:1.更换零部件,如连线,探头,键盘等;2.仪器在一般检验或使用过程中发现示值误差偏大时;功能性检验与一般性检验方法相同。
