四川大学《电子技术基础(1)(下)1346》19秋在线作业1

（完整版）电子技术基础习题答案三、选择题：（每小题2分，共20分）1、单极型半导体器件是（C）。

A、二极管；B、双极型三极管；C、场效应管；D、稳压管。

2、P型半导体是在本征半导体中加入微量的（A）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、稳压二极管的正常工作状态是（ C）。

A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。

4、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管（C）。

A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。

5、PN结两端加正向电压时，其正向电流是（A）而成。

A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。

6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。

A、放大区；B、饱和区；C、截止区；D、反向击穿区。

7、绝缘栅型场效应管的输入电流（C）。

A、较大；B、较小；C、为零；D、无法判断。

8、正弦电流经过二极管整流后的波形为（C）。

A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波。

9、三极管超过（C）所示极限参数时，必定被损坏。

A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U（BR）CEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数。

10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。

三、选择题：（每小题2分，共20分）1、基本放大电路中，经过晶体管的信号有（C）。

A、直流成分；B、交流成分；C、交直流成分均有。

2、基本放大电路中的主要放大对象是（B）。

A、直流信号；B、交流信号；C、交直流信号均有。

3、分压式偏置的共发射极放大电路中，若V B点电位过高，电路易出现（B）。

A、截止失真；B、饱和失真；C、晶体管被烧损。

精品文档《电子技术基础》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《电子技术基础》（编号为 08001）共有单选题 , 简答题 , 计算题 1, 作图题 1, 作图题 2, 计算题 2, 分析题 , 化简题等多种试题类型，其中，本习题集中有 [ 计算题 2, 作图题 2] 等试题类型未进入。

一、单选题1.测得 NPN三极管的三个电极的电压分别是U =1.2V ，U =0.5V ，U =3V，该三极管处在（）B E C状态。

A. 击穿B.截止C.放大D.饱和2.二极管的主要特性是（）。

A. 放大特性B.恒温特性C.单向导电特性D.恒流特性3.在 N 型半导体中（）。

A. 只有自由电子B. 只有空穴C.有空穴也有电子D. 没有空穴也没有自由电子4.三极管的两个PN结都正偏，则晶体三极管的状态是（）。

A. 放大B.饱和C.截止D.倒置5.工作在放大状态的某三极管，当输入电流 I B=10μA时，I C=1mA；而 I B=20μA时，IC=1.8mA，则该三极管的交流电流放大系数为（）。

A.50B.80C.100D.1806.稳压管的稳压是其工作在（）。

A. 正向导通B.反向截止C.反向击穿区D.正向死区7.在某放大电路中测得三极管三个极的静态电位分别为0V、 -10V和 -9.3V，则该管为（）。

A.NPN硅管B.NPN锗管C.PNP硅管D.PNP锗管8.在杂质半导体中，多数载流子的浓度主要取决于（）。

A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷9.测得 NPN型硅三极管三个电极电位分别为：U B=2.8V ， U E=2.1V ， U C＝ 3.6V ，则该管处于（）状态。

精品文档10.P 型半导体中的自由电子浓度（）空穴浓度。

A. 大于B.小于C.等于D.大于或等于11.N 型半导体是在纯净的本征半导体中加入（）。

A. 自由电子B.空穴C.硼元素D.磷元素12.三极管工作在放大区的条件是（）。

电子技术基础试题及答案一、单选题（共70题，每题1分，共70分）1.三极管具有（）放大作用。

A、电流B、功率C、电压正确答案：A2.N型半导体中多数载流子是（）A、原子核B、自由电子C、空穴正确答案：B3.由真值表得到的逻辑函数一般都要经过化简。

A、×B、✔正确答案：B4.触发器是构成时序逻辑电路的基本单元。

A、×B、✔正确答案：B5.在画放大电路的交流通路时，应将电路中的电容视为开路。

A、×B、✔正确答案：A6.最基本的逻辑关系是与，或，非。

A、×B、✔正确答案：B7.稳压二极管为避免因不可逆机穿而损坏，使用时必须串联一个适当的（）后在接入电源。

A、大电感。

B、限流电阻。

C、耦合电容。

正确答案：B8.模拟信号在时间上是一种持续变化的量，而数字信号则是一种离散量。

A、✔B、×正确答案：A9.用直流电压表测量npn型晶体三极管电路晶体三极管各电极对地电位是:ub=4.7v,uc=4.3v,ue=4v，则该晶体三极管的工作状态是（）A、饱和状态。

B、放大状态。

C、截止状态。

正确答案：A10.你只放大电路的电压放大倍数为100，当输入十毫伏时，输出是（）VA、3B、2C、1正确答案：C11.非门的逻辑功能是（）A、有0出1。

有1出0。

B、有0出0。

全1出1。

C、有1出1。

全0出0。

正确答案：A12.与二进制数100110等值的十进制数为26。

A、×B、✔正确答案：A13.放大电路采用复合管是为了增大放大倍数和输入电阻。

A、×B、✔正确答案：B14.接负载后，放大电路的放大倍数要（）A、减小。

B、增大。

C、不变。

正确答案：A15.将十进制数59写成二进制数应为（）A、111011B、111001C、110111正确答案：A16.异步二进制计数器一般由t触发器组成。

A、✔B、×正确答案：B17.桥式整流电容滤波电路输出电压的平均值，UO=（）A、U2B、0.9U2C、1.2U2正确答案：C18.射极跟随器的特点是。

第1章检测题（共100分, 120分钟）一、填空题: （每空0.5分, 共25分）1、N型半导体是在本征半导体中掺入极微量旳五价元素构成旳。

这种半导体内旳多数载流子为自由电子, 少数载流子为空穴, 不能移动旳杂质离子带正电。

P型半导体是在本征半导体中掺入极微量旳三价元素构成旳。

这种半导体内旳多数载流子为空穴, 少数载流子为自由电子, 不能移动旳杂质离子带负电。

2.三极管旳内部构造是由发射区、基区、集电区区及发射结和集电结构成旳。

三极管对外引出旳电极分别是发射极、基极和集电极。

3.PN结正向偏置时, 外电场旳方向与内电场旳方向相反, 有助于多数载流子旳扩散运动而不利于少数载流子旳漂移；PN结反向偏置时, 外电场旳方向与内电场旳方向一致, 有助于少子旳漂移运动而不利于多子旳扩散, 这种状况下旳电流称为反向饱和电流。

4、PN结形成旳过程中, P型半导体中旳多数载流子由P 向N 区进行扩散, N型半导体中旳多数载流子由N 向P 区进行扩散。

扩散旳成果使它们旳交界处建立起一种空间电荷区, 其方向由N 区指向P 区。

空间电荷区旳建立, 对多数载流子旳扩散起减弱作用, 对少子旳漂移起增强作用, 当这两种运动到达动态平衡时, PN结形成。

7、稳压管是一种特殊物质制造旳面接触型硅晶体二极管, 正常工作应在特性曲线旳反向击穿区。

三、选择题：（每题2分, 共20分）2.P型半导体是在本征半导体中加入微量旳（ A ）元素构成旳。

A.三价；B.四价；C.五价；D.六价。

3.稳压二极管旳正常工作状态是（ C ）。

A.导通状态；B.截止状态；C.反向击穿状态；D.任意状态。

5.PN结两端加正向电压时, 其正向电流是（ A ）而成。

A.多子扩散；B.少子扩散；C.少子漂移；D.多子漂移。

6、测得NPN型三极管上各电极对地电位分别为VE＝2.1V, VB＝2.8V, VC＝4.4V, 阐明此三极管处在（ A ）。

A.放大区；B.饱和区；C、截止区；D、反向击穿区。

《电子技术基础（一）》期终考试试题 （A 卷）适用专业：题号 一 二 三 四 五 六 总分 积分人 分数一、名词解释：（每小题2分，共10分）1、半导体三极管2、射极输出器3、电压传输特性4、整流电路5、稳压管二、填空题（每空档0.5分，共20分）1、二极管的类型按材料分有 和 两类。

2、2CW 是 材料的 二极管。

3、三极管有 、 和放大三种工作状态。

4、半导体是一种导电能力介于 与 之间的物质。

5、在放大电路中，静态工作点过高易出现 ，静态工作点过低易出现 。

6、三极管实现电流放大的外部条件是： ， 。

7、对于一个放大电路来说，一般希望其输入电阻要 些，以减轻信号 源的负担，输出电阻要 些，以提高带负载的能力。

8、功放电路中，为了不失真地输出最大功率，功放管常采用 放大，功放电路是 电路。

9、放大电路级与级之间的连接方式有： 、 和直接耦合。

10、电压负反馈是稳定，反馈信号与成正比。

11、解决零点漂移最有效的办法是采用。

12、非线性比较器有和两种。

13、减法运算电路利用可以进行减法运算。

14、和运放工作在电压传输特性的非线性区，即。

15、差分放大电路中的差模输入信号表示加在两个输入端的信号电压、。

16、OTL电路中的输出电容代替OCL电路中的。

17、深度电压负反馈运放工作在电压传输特性的。

18、单相桥式整流电路中，若变压器二次侧电压U2=100V，则负载两端电压为V；若接入滤波电容，则负载两端电压为V。

19、常用的滤波电路有、和π形滤波。

20、桥式整流二极管中，若某个二极管虚焊，则输出只有。

21、常用的小功率直流稳压电源由电源变压器、、和稳压电路四部分组成。

22、W78M05输出电压为，输出电流为。

三、判断题（正确的打“√”,错误的打“×”）（每题1分，共12分）1、三极管的发射结正偏时，它必处于放大状态。

（）2、如果输入信号本身已是一个失真的正弦波，引入负反馈后不能改善失真波形。

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN 结形成。

5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。

6、单极型晶体管又称为场效应（MOS）管。

其导电沟道分有N沟道和P沟道。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。

二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。

电子技术基础1、在电子技术领域里，为了便于存储、分析和传输，常将模拟信号进行编码，即把它转换为数字信号，利用数字逻辑这一强有力的工具来分析和设计复杂的数字电路或数字系统，为信号的存储、分析和传输创造硬件环境。

2、模拟信号是时间连续、数值也连续的物理量，它具有无穷多的数值。

3、电子系统中一般均含有模拟和数字两种构件:模拟电路是系统中必需的组成部分。

但为便于存储、分析或传输信号，数字电路更具优越性。

4、在数字电路中，常用二进制数来量化连续变化的模拟信号，而二进制数正好是用二值数字逻辑中的数字1和0来表示的，这样就可借助复杂的数字系统(例如计算机)来实现信号的存储、分析和传输。

5、数字信号在时间上和数值上均是离散的，常用数字0和1来表示。

这里的0和1不是十进制数中的数字，而是逻辑0和逻辑1，因而称之为二值数字逻辑或简称数字逻辑。

6、设周期性数字波形的高电平持续6ms，低电平持续10ms，求占空比q。

解: 37.5%7、脉冲波形上升时间的定义是，从脉冲幅值的10%上升到90%所经历的时间。

脉冲宽度则定义为脉冲幅值的50%的两个时间点所跨越的时间。

8、每秒钟所传输数据的位数称为数据率或比特率。

9、现代数字电路是用半导体工艺制成的若干数字集成器件构造而成。

逻辑门是其基本单元。

存储器是用来存储二值数据的数字电路。

从整体来看，数字电路可分为组合逻辑电路和时序逻辑电路两大类。

10、当前两种主要的逻辑门电路是什么TTL CMOS11、为什么在计算机或数字系统中通常采用二进制数？答：二进制的数字装置简单可靠，所用元件少二进制的基本运算规则简单，运算操作方便。

12、格雷码的特点答：相邻的两个码组之问仅有一位不同.因而常用于模拟量的转换中，当模拟量发生微小变化而可能引起数字量发生变化时，格雷码仅改变1位，这样与其他码同时改变两位或多位的情况相比更为可靠，即可减少出错的可能性。

13、在分析和设计数字电路时，所使用的数学工具是逻辑代数(又称布尔代数)。

电子技术基础考试题含参考答案一、单选题（共70题，每题1分，共70分）1.直接耦合放大器的低频特性比阻容耦合放大器的（）A、相同B、差C、好正确答案：C2.对运算放大器进行调零是由于（）A、存在输入失调电流。

B、存在输入失调电压。

C、存在输入偏置电压。

正确答案：B3.本征半导体温度升高后，两种载流子浓度仍然相等。

A、✔B、×正确答案：A4.一个异步三位二进制加法计数器，当第四个cp脉冲过后，计算器状态变为（）A、101B、100C、010正确答案：B5.静态工作点，简称（）A、P点B、O点C、Q点6.接负载后，放大电路的放大倍数要（）A、减小。

B、不变。

C、增大。

正确答案：A7.组合逻辑电路有若干个输入端，只有一个输出端。

A、✔B、×正确答案：B8.组合逻辑电路中一般应有JK触发器。

A、×B、✔正确答案：A9.用真值表表示逻辑函数缺乏直观性。

A、×B、✔正确答案：A10.三端集成稳压器cw7906的输出电压是（）A、-9VB、-12VC、-6V正确答案：C11.射极跟随器实质是共集电级放大电路。

A、✔B、×12.CH7555是一种典型的cm os集成定时器。

A、✔B、×正确答案：A13.晶体管在大电流工作时遂IC的增加β值将（）A、增加。

B、下降。

C、不变。

正确答案：B14.多谐振荡器是一种无稳态触发器。

A、✔B、×正确答案：A15.直流稳压电源中的滤波电路是低通滤波电路。

A、×B、✔正确答案：B16.逻辑代数运算中，A+A=（）A、2AB、AC、A2正确答案：B17.将二进制数11011写成十六进制数应是（）A、33B、1BC、1A正确答案：B18.集成运放电路是一个集成的多级放大电路。

A、✔B、×正确答案：A19.时序逻辑电路分析的关键是求出状态方程和状态转换真值表才可画出时序图。

A、✔B、×正确答案：A20.桥式整流电容滤波电路输出电压的平均值，UO=（）A、U2B、0.9U2C、1.2U2正确答案：C21.硅二极管（）用作开关元件。

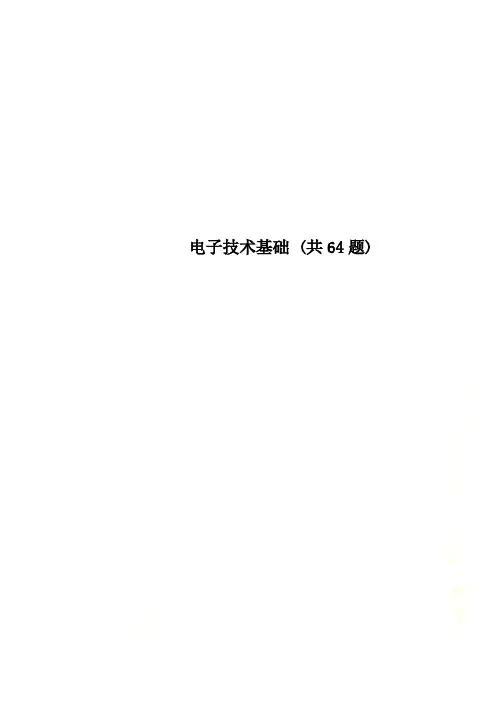

电子技术基础 (共64题)电子技术基础 (共64题)电子技术基础1、在电子技术领域里，为了便于存储、分析和传输，常将模拟信号进行编码，即把它转换为数字信号，利用数字逻辑这一强有力的工具来分析和设计复杂的数字电路或数字系统，为信号的存储、分析和传输创造硬件环境。

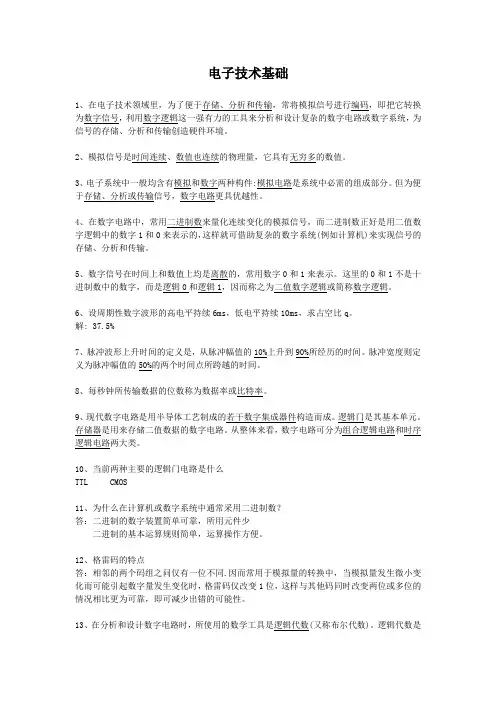

2、模拟信号是时间连续、数值也连续的物理量，它具有无穷多的数值。

3、电子系统中一般均含有模拟和数字两种构件:模拟电路是系统中必需的组成部分。

但为便于存储、分析或传输信号，数字电路更具优越性。

4、在数字电路中，常用二进制数来量化连续变化的模拟信号，而二进制数正好是用二值数字逻辑中的数字1和0来表示的，这样就可借助复杂的数字系统(例如计算机)来实现信号的存储、分析和传输。

5、数字信号在时间上和数值上均是离散的，常用数字0和1来表示。

这里的0和1不是十进制数中的数字，而是逻辑0和逻辑1，因而称之为二值数字逻辑或简称数字逻辑。

6、设周期性数字波形的高电平持续6ms，低电平持续10ms，求占空比q。

解: 37.5%7、脉冲波形上升时间的定义是，从脉冲幅值的10%上升到90%所经历的时间。

脉冲宽度则定义为脉冲幅值的50%的两个时间点所跨越的时间。

8、每秒钟所传输数据的位数称为数据率或比特率。

9、现代数字电路是用半导体工艺制成的若干数字集成器件构造而成。

逻辑门是其基本单元。

存储器是用来存储二值数据的数字电路。

从整体来看，数字电路可分为组合逻辑电路和时序逻辑电路两大类。

10、当前两种主要的逻辑门电路是什么TTL CMOS11、为什么在计算机或数字系统中通常采用二进制数？答：二进制的数字装置简单可靠，所用元件少二进制的基本运算规则简单，运算操作方便。

12、格雷码的特点答：相邻的两个码组之问仅有一位不同.因而常用于模拟量的转换中，当模拟量发生微小变化而可能引起数字量发生变化时，格雷码仅改变1位，这样与其他码同时改变两位或多位的情况相比更为可靠，即可减少出错的可能性。

《电子技术基础（1）（上）》复习资料一、填空：1、当PN结外加正向电压时，扩散电流大于于漂移电流，耗尽层变窄。

当PN结外加反向电压时，扩散电流小于漂移电流，耗尽层变宽。

2、测得工作在放大电路中的三极管三个电极的电位分别为：V A= 6V、V B=、V C= 12V，则三极管对应的电极是：A为集电极、B为基极、C为发射极极。

晶体管属 PNP 硅型三极管。

3、放大器有两种不同性质的失真，分别是线性失真和非线性失真。

4、双极型三极管是电流控制器件，场效应管是电压控制器件；N沟道结型场效应管的栅源极之间必须加负偏置电压，才能正常放大工作。

5、在差动放大电路中，如果v s1= 80mV，v s2=60mV，则差模输入电压v sd= 2021，共模输入电压v sc= 70MV V；若差模电压增益A Vd=50，共模电压增益A Vc= ，则差动放大电路单端输出电压V o1= 65 mV。

6、反馈电路中，若|1+AF|>1，则为负反馈；若|1+AF|<1，则为正反馈。

7、单相桥式整流电路中，若输入电压为30V，则输出电压为 27 V；若负载电阻为100Ω，整流二极管电流为 A。

8、杂质半导体有 P 型和 N 型之分。

9、PN结最重要的特性是_单向导电___，它是一切半导体器件的基础。

10、PN结的空间电荷区变厚，是由于PN结加了_反向_电压，PN结的空间电荷区变窄，是由于PN结加的是__正向__电压。

11、放大电路中基极偏置电阻Rb的作用是__调整工作点____。

12、有偶数级共射电路组成的多级放大电路中，输入和输出电压的相位__同相_，有奇数级组成的多级放大电路中，输入和输出电压的相位__反向__。

13、电压负反馈稳定的输出量是_电压__，使输出电阻_减小_，电流负反馈稳定的输出量是电流_，使输出电阻_增大_。

14、稳压二极管是利用二极管的_击穿_特性工作的。

15、晶闸管阳极和阴极间加_正向_，控制极加适当的_正向_，晶闸管才能导通。

1.与二进制数100011相应的十进制数是( )。

A.35B.19C.23D.67【参考答案】: A2.在下列编码中，不是8421BCD码的为（）。

A.1011B.0111C.0010D.1001【参考答案】: A3.逻辑图和输入A，B的波形如图所示，分析当输出F为“1”的时刻应是( )。

A.t1B.t2C.t3D.无【参考答案】: A4.四位二进制数码可以表示的状态有（）。

A.4种B.8种C.16种D.12种【参考答案】: C5.函数F=AB+CD的真值表中，F=1的状态有（）。

A.2个B.4个C.8个D.7个【参考答案】: D6.n个变量的逻辑函数其全部最小项有（）。

A.n个B.n2个C.D.2n个【参考答案】: C7.在下列逻辑运算中，错误的是（）。

A.若A=B，则AB=AB.若1A=B，则1AAB=BC.若AB=BC，则A=CD.若AB=AB，则A=B【参考答案】: C8.的最小项为（）。

A. B. C. D.【参考答案】: B9.函数的反函数为 ( ) 。

A. B. C. D.【参考答案】: A10.逻辑函数的最简与或式为（）。

A. B. C. D.【参考答案】: C11.CMOS与非门多余输入端的处理方法为（）。

A.悬空B.接高电位C.接地D.以上都可以【参考答案】: B12.为实现“线与”逻辑功能，应选用（）。

A.与非门B.与门C.集电极开路（OC）门D.或门【参考答案】: C13.在下列TTL门电路中，实现电路为（）。

A. B. C. D.【参考答案】: A14.CMOS数字集成电路与TTL数字集成电路相比突出的优点是（）。

A.高抗干扰能力B.电源范围宽C.高速度D.微功耗【参考答案】: D15.全加器逻辑符号如图所示，当A i?B i?C i-1=1时，C i和S i分别为( )。

A.Ci=0Si=0B.Ci=1Si=0C.Ci=0Si=1D.Ci=1Si=1【参考答案】: D16.欲使一路数据分配到多路装置应选用带使能端的（）。

1.A.稳定输出电压B.稳定输出电流C.减小输出电阻D.增大输入电阻【参考答案】: BD2.直流稳压电源包括下列哪些电路（）A.起振电路B.选频网络C.稳压电路D.滤波电路【参考答案】: CD3.与甲类功率放大方式比较，甲乙类互补对称功率放大的优点是（）A.效率高B.克服交越失真C.克服截止失真D.不需大电容【参考答案】: AB4.在信号的运算中，往往把运算放大器视为理想的放大器，在运算过程中，利用其两个重要的特性，它们是（）A.抑制共模信号B.可放大直流C.虚短D.虚断【参考答案】: CD5.三极管工作在放大区时，发射结和集电结分别处于( )。

A.正偏B.反偏C.零偏【参考答案】: AB6.A.m与j连接B.k与n 连接C.k与j连接D.m与n连接【参考答案】: AB7.1、硅二极管两端正向偏置电压大于多少时，二极管才能导通。

A.0VB.0.5VC.0.7V【参考答案】: B8.A.0VB.-12VC.-15V【参考答案】: A9.A.共射组态B.共基组态C.共集组态【参考答案】: A10.在多级直流放大器中，零点漂移影响最严重的是（）A.输入级B.中间级C.输出级【参考答案】: A11.A.32WB.16WC.4W【参考答案】: C12.放大器有两种不同性质的失真，分别是（）A.线性失真和非线性失真B.频率失真和相位失真C.截止失真和饱和失真【参考答案】: A13.A.8.7B.-8.7C.-10【参考答案】: B14.当PN结外加正向电压时，耗尽层（）A.变宽B.变窄C.宽度不变【参考答案】: B15.A.R4B.C.【参考答案】: B16.放大电路中，己知三极管三个电极的对地电位为VA=-6V、VB=-2.3V、VC =-2V , 则该三极管是（）A.PNP锗管B.PNP硅管C.NPN锗管【参考答案】: A17.使用串联反馈可以提高输入电阻，并联反馈可以减小输入电阻。

A.错误B.正确【参考答案】: A18.串联反馈可以提高输入电阻，并联反馈可以减小输入电阻。
