截排水沟计算程序

竭诚为您提供优质文档/双击可除边坡截水沟模板的计算面积篇一：截水沟截水沟截水沟又称天沟，指的是为拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟（规范规定距路堑坡顶外缘大于等于5m，距路堤坡脚外缘大于等于2m）。

挖方路基的堑顶截水沟应设置在坡口5m以外，并宜结合地形进行布设，填方路基上侧的路堤截水沟距填方坡脚的距离不应小于2m。

在多雨地区，视实际情况可设一道或多道截水沟，其作用是拦截路基上方流向路基的地表水，保护挖方边坡和填方坡脚不受水流冲刷。

当路基挖方上侧山坡汇水面积较大时，应于挖方坡口5m 以上设置截水沟。

截水沟水流一般不应引入边沟，当必须引入时，应切实做好防护措施。

截水沟长度一般不宜超过500m，当截水沟长度超过500m时应选择适当的地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口，截水沟必须有牢靠的出水口，必要时须设置排水沟、跌水或激流槽。

截水沟的出水口必须与其他排水设施衔接。

截水沟的平、纵转角处应设曲线连接，其沟底纵坡应不小于0.3%。

当流速大于土壤容许冲刷的流速时，应对沟面采取加固措施或设法减小沟底纵坡。

截水沟设置时主要考虑位置。

在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则；路基上方有弃土堆时，截水沟应离开弃土堆1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡；山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出。

边沟是指设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水；截水沟又称天沟，一般设置在挖方路基边坡坡顶以外，或山坡路堤上方的适当地点，用以拦截并排除路基上方流向路基的地面径流，减轻边沟的流水负担，保证挖方边坡和填方坡脚不受流水冲刷；排水沟的主要用途在于引水，将路基范围内各种水源（如边沟、截水沟、取土坑、边坡和路基附近积水），引至桥涵或路基范围以外的指定地点。

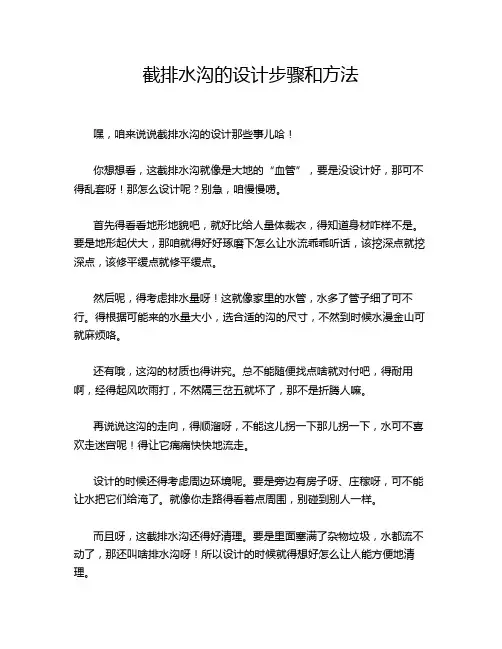

截排水沟的设计步骤和方法嘿，咱来说说截排水沟的设计那些事儿哈！
你想想看，这截排水沟就像是大地的“血管”，要是没设计好，那可不得乱套呀！那怎么设计呢？别急，咱慢慢唠。

首先得看看地形地貌吧，就好比给人量体裁衣，得知道身材咋样不是。

要是地形起伏大，那咱就得好好琢磨下怎么让水流乖乖听话，该挖深点就挖深点，该修平缓点就修平缓点。

然后呢，得考虑排水量呀！这就像家里的水管，水多了管子细了可不行。

得根据可能来的水量大小，选合适的沟的尺寸，不然到时候水漫金山可就麻烦咯。

还有哦，这沟的材质也得讲究。

总不能随便找点啥就对付吧，得耐用啊，经得起风吹雨打，不然隔三岔五就坏了，那不是折腾人嘛。

再说说这沟的走向，得顺溜呀，不能这儿拐一下那儿拐一下，水可不喜欢走迷宫呢！得让它痛痛快快地流走。

设计的时候还得考虑周边环境呢。

要是旁边有房子呀、庄稼呀，可不能让水把它们给淹了。

就像你走路得看着点周围，别碰到别人一样。

而且呀，这截排水沟还得好清理。

要是里面塞满了杂物垃圾，水都流不动了，那还叫啥排水沟呀！所以设计的时候就得想好怎么让人能方便地清理。

你说要是没设计好这截排水沟，那后果会咋样？下大雨的时候水到处乱跑，把路给淹了，把房子给泡了，那可不得了！就像人血管堵住了，那还不得生病呀！
所以呀，可得重视截排水沟的设计。

别小看这小小的沟，它的作用可大着呢！咱得用心设计，让它为我们好好服务，让水流得顺畅，让我们的生活不被水患困扰。

怎么样，听我这么一说，是不是觉得截排水沟的设计挺重要呀！
原创不易，请尊重原创，谢谢!。

排洪沟编号集雨面积（km 2）（河长）沟长(km)平均坡降(‰)洪峰流量(m 3/s)1#0.0130.2231.80.0982#0.0060.1643.80.048R—水力半径；χ—排水沟断面湿周；C—谢才系数；排洪沟断面按明渠均匀流公式谢才公式计算：R=A/χC=R 1/6/n式中： Q—设计坡面最大径流量；A—排水沟断面面积； ＝85mm，Cv6＝0.50=140mm，Cv 24＝0.45　根据项目区1：10000地形图量测区内各溪流集雨面积、河道长、坡降，其它参数参照当地水文部门提供的数据，分别计算两条排洪沟10年一遇的洪峰流量，详见表5-5。

表5-5 项目区排洪沟设计洪水社硎排水沟是如何计算（3）排洪沟水力计算 社硎村兰前后山经常由于暴雨产生漫流，损毁房屋基础以及农田，项目设置两条排洪沟，汇集山坡漫流，直排入河。

因流域内无实测水文资料，采用推理公式由暴雨推求设计洪水，暴雨参数由《福建省暴雨等值线图》查得：　＝48mm，Cv1＝0.45hH 1h H 6h H 24RiC A Q105260min420.5 3.569.7283.58101.646h1000.5 3.516619927724h 1200.6 3.5213.6264290.4下面这个表我是从其他《水土保持方案》复制过来的，他们是从那里查来的？是不是其他项目也可以用？根据《福建省暴雨等值线图》和《中国暴雨统计参数图集》，项目区暴雨特征值见表4-1。

表4-1 项目区暴雨特值设计频率暴雨值（mm,P= %)设计频率暴雨值（mm,P= %)中的（P= %)表示什么意思？暴雨历时均值(mm)变差系数Cv Cs/Cv n—沟渠的糙率，浆砌石明沟取0.025；i—沟道比降。

经计算，设计排洪沟断面能满足洪水过流要求。

是不是表示1小时的平均降水量48mm？ 是不是表示6小时的平均降水量85mm？ 是不是表示24小时的平均降水量140mm？A—（是不是表示要求得排水沟的断面面积？）式中R（从那里来？）R是不是水力半径RQ—设计坡面最大径流量；（从那里来？）R—水力半径；（从那里来？）C—谢才系数；（从那里来？）χ—排水沟断面湿周；（从那里来？）Cv6＝0.50是表示什么意思？Cv24＝0.45是表示什么意思？Cv1＝0.45是表示什么意思？hH 1hH 6hH 24n—沟渠的糙率，（从那里来？）浆砌石明沟取0.025；（从那里来？）i—沟道比降。

排洪沟编号集雨面积（km 2）（河长）沟长(km)平均坡降(‰)洪峰流量(m 3/s)1#0.0130.2231.80.0982#0.0060.1643.80.048R—水力半径；χ—排水沟断面湿周；C—谢才系数；排洪沟断面按明渠均匀流公式谢才公式计算：R=A/χC=R 1/6/n式中： Q—设计坡面最大径流量；A—排水沟断面面积； ＝85mm，Cv6＝0.50=140mm，Cv 24＝0.45　根据项目区1：10000地形图量测区内各溪流集雨面积、河道长、坡降，其它参数参照当地水文部门提供的数据，分别计算两条排洪沟10年一遇的洪峰流量，详见表5-5。

表5-5 项目区排洪沟设计洪水社硎排水沟是如何计算（3）排洪沟水力计算 社硎村兰前后山经常由于暴雨产生漫流，损毁房屋基础以及农田，项目设置两条排洪沟，汇集山坡漫流，直排入河。

因流域内无实测水文资料，采用推理公式由暴雨推求设计洪水，暴雨参数由《福建省暴雨等值线图》查得：　＝48mm，Cv1＝0.45hH 1h H 6h H 24h H 1h H 6hH 24RiC A Qn—沟渠的糙率，浆砌石明沟取0.025；i—沟道比降。

经计算，设计排洪沟断面能满足洪水过流要求。

下面这个表我是从其他《水土保持方案》复制过来的，他们是从那里查来的？是不是其他项目也可以用？根据《福建省暴雨等值线图》和《中国暴雨统计参数图集》，项目区暴雨特征值见表4-1。

设计频率暴雨值（mm,P= %)中的（P= %)表示什么意思？ 是不是表示1小时的平均降水量48mm？ 是不是表示6小时的平均降水量85mm？ 是不是表示24小时的平均降水量140mm？A—（是不是表示要求得排水沟的断面面积？）式中R（从那里来？）R是不是水力半径RQ—设计坡面最大径流量；（从那里来？）R—水力半径；（从那里来？）C—谢才系数；（从那里来？）χ—排水沟断面湿周；（从那里来？）Cv6＝0.50是表示什么意思？Cv24＝0.45是表示什么意思？Cv1＝0.45是表示什么意思？hH 1hH 6hH 24n—沟渠的糙率，（从那里来？）浆砌石明沟取0.025；（从那里来？）i—沟道比降。

截排水沟施工方案截排水沟是指在城市建设中，为了解决雨季排水问题而进行的一项工程。

下面是一份截排水沟施工方案，共计700字。

一、工程概述：截排水沟工程位于某某市某某区，总长度为1000米，宽度为1.5米，深度为1.2米。

本工程旨在解决该区域雨季排水不畅的问题，提高城市排水能力。

二、施工步骤：1.方案设计：根据现场实际情况，制定截排水沟的设计方案，包括截排水沟的长度、宽度、深度以及材料等。

2.场地准备：确定截排水沟起始点和终点，对施工区域进行清理和平整，确保施工顺利进行。

3.挖掘沟槽：按照设计要求，在施工区域挖掘合适尺寸的沟槽，保持沟底平整、坡度适宜，以便排水流畅。

4.施工材料：选择高质量的混凝土材料，进行配比，保证截排水沟的坚固和耐久性。

5.浇注混凝土：在挖掘好的沟槽内，倒入混凝土，并配合钢筋进行加固，确保截排水沟的承重能力和稳定性。

6.抹平表面：使用砂浆将截排水沟的表面抹平，保持沟槽内的坡度和流畅度。

7.安装格栅：在截排水沟的口部安装铁格栅，起到过滤杂质、防止堵塞的作用。

8.验收：经过施工队和相关部门的验收合格后，正式投入使用。

三、施工要求：1.材料要求：所选用的混凝土材料必须符合国家标准，保证混凝土的强度和耐久性。

2.施工机械：在挖掘和浇注混凝土过程中，要使用适当的挖掘机和搅拌车等施工机械设备，以提高施工效率。

3.工期要求：按照施工计划，保证工程的按时完成。

4.安全措施：施工期间，要做好现场安全管理工作，确保工人的人身安全。

5.环境保护：施工过程中，要注意保护现场周围的环境，禁止乱倒渣土和污水。

四、施工风险及应对策略：1.地质灾害：根据工程所在地的地质情况，采取相应的安全防护措施，如加强支护措施、加固边坡等。

2.水土保持：加强沟槽周围的水土保持工作，防止因施工而引起的土壤侵蚀和水源污染。

3.施工现场交通：设置合理的交通引导标志，保证施工现场交通秩序，预防交通事故发生。

4.施工质量控制：加强现场管理，确保施工质量符合设计要求，避免施工质量出现问题。

排水沟系统计算排水沟系统计算涉及多个方面，包括尺寸、流量、坡度以及所需的工程量等。

以下是一些关键的计算方法和公式：1. 排水沟尺寸计算：宽度：通常，排水沟的宽度应大于或等于排水管的直径。

深度：应足够容纳排水管和水流。

长度：根据实际需要进行设计。

2. 排水沟流量计算：常用的计算公式为：Q = K ×B ×D ×VQ：排水沟的流量，单位为m³/s。

K：系数，一般取0.7\~0.8。

B：排水沟的宽度，单位为m。

D：排水沟的深度，单位为m。

V：水流速度，单位为m/s。

另一个常用的公式是曼宁公式：Q = A ×R^(2/3) ×S^(1/2)A：排水沟横截面积，单位为平方米。

R：湿周半径，单位为米。

S：水流坡度，单位为米/米。

3. 排水沟坡度计算：常用的计算公式为：S = (H/L) ×100S：排水沟的坡度。

H：高度差，单位为m。

L：水平距离，单位为m。

通常，排水沟的坡度应大于0.5%。

4. 工程量计算：土方工程量：需要计算挖掘排水沟所需的土方工程量。

例如，混凝土的用量= 长度×截面积×厚度。

砖砌工程量：为了加强排水沟的稳定性，可以在排水沟两侧砌砖。

砖的用量= 长度×砌筑高度×砖长×砖宽÷砖高。

排水管工程量：在排水沟中安装排水管以将雨水排放到下水道或其他排水设施中。

5. 雨水排水量计算：计算公式：Q = C ×I ×AQ：雨水排水量，单位为m³/s。

C：径流系数，无单位，取值范围为0.5\~0.9。

I：降雨强度，单位为mm/h。

A：室外排水沟的有效面积，单位为m²。

在进行排水沟系统计算时，需要综合考虑多个因素，包括排水沟的尺寸、流量、坡度以及所需的工程量等。

同时，还需要考虑降雨强度、径流系数等因素对雨水排水量的影响。

这些计算方法和公式可以帮助工程师和设计师进行排水沟系统的规划和设计。

不同类型的排水沟，其尺寸计算公式有所不同。

以下是一些常见类型的排水沟尺寸计算公式：
1. 矩形排水沟：
* 横截面积（A）= 底部宽度（b）×高度（h）
* 周长（P）= 2 × (底部宽度（b） + 高度（h）)
2. 梯形排水沟：
* 横截面积（A）= (上底宽度（b1）+ 下底宽度（b2）) ×高度（h） / 2
* 周长（P）= 上底宽度（b1）+ 下底宽度（b2）+ 2 ×√(高度² + ((下底宽度 - 上底宽度) / 2)²)
3. 圆形排水沟：
* 横截面积（A）= π×半径²（r²）
* 周长（P）= 2π×半径（r）
4. 半圆形排水沟：
* 横截面积（A）= π×半径²（r²） / 2
* 周长（P）= π×半径（r） + 2 ×半径（r）
5. 椭圆形排水沟：
* 横截面积（A）= π×长轴（a）×短轴（b）
* 周长（P）≈ 2π×√((长轴² + 短轴²) / 2)
另外，排水沟的长度计算公式如下：
* 排水沟的长度（L）= 需要排放的水流量（Q） / (排水沟的宽度（W）×排水沟的深度（D）×排水沟的坡度（S))
请注意，上述公式中的符号（如A、b、h、P、Q、W、D、S等）分别代表不同的参数。

在实际应用中，需要根据具体情况选择合适的公式进行计算，并确保所有参数都使用正确的单位。

同时，这些公式提供的是理论值，实际工程中可能需要根据现场条件进行适当的调整。

排洪沟编号集雨面积（km 2）（河长）沟长(km)平均坡降(‰)洪峰流量(m 3/s)1#0.0130.2231.80.0982#0.0060.1643.80.048R—水力半径；χ—排水沟断面湿周；排洪沟断面按明渠均匀流公式谢才公式计算： R=A/χC=R 1/6/n式中： Q—设计坡面最大径流量；A—排水沟断面面积； ＝85mm，Cv6＝0.50=140mm，Cv 24＝0.45　根据项目区1：10000地形图量测区内各溪流集雨面积、河道长、坡降，其它参数参照当地水文部门提供的数据，分别计算两条排洪沟10年一遇的洪峰流量，详见表5-5。

表5-5 项目区排洪沟设计洪水社硎排水沟是如何计算（3）排洪沟水力计算 社硎村兰前后山经常由于暴雨产生漫流，损毁房屋基础以及农田，项目设置两条排洪沟，汇集山坡漫流，直排入河。

因流域内无实测水文资料，采用推理公式由暴雨推求设计洪水，暴雨参数由《福建省暴雨等值线图》查得：　＝48mm，Cv1＝0.45hH 1h H 6h H 24h H 1h H 6hH 24RiC A QC—谢才系数；n—沟渠的糙率，浆砌石明沟取0.025；i—沟道比降。

经计算，设计排洪沟断面能满足洪水过流要求。

下面这个表我是从其他《水土保持方案》复制过来的，他们是从那里查来的？是不是其他项目也可以用？根据《福建省暴雨等值线图》和《中国暴雨统计参数图集》，项目区暴雨特征值见表4-1。

设计频率暴雨值（mm,P= %)中的（P= %)表示什么意思？ 是不是表示1小时的平均降水量48mm？ 是不是表示6小时的平均降水量85mm？ 是不是表示24小时的平均降水量140mm？A—（是不是表示要求得排水沟的断面面积？）式中R（从那里来？）R是不是水力半径RQ—设计坡面最大径流量；（从那里来？）R—水力半径；（从那里来？）C—谢才系数；（从那里来？）Cv6＝0.50是表示什么意思？Cv24＝0.45是表示什么意思？Cv1＝0.45是表示什么意思？hH 1hH 6hH 24χ—排水沟断面湿周；（从那里来？）n—沟渠的糙率，（从那里来？）浆砌石明沟取0.025；（从那里来？）i—沟道比降。

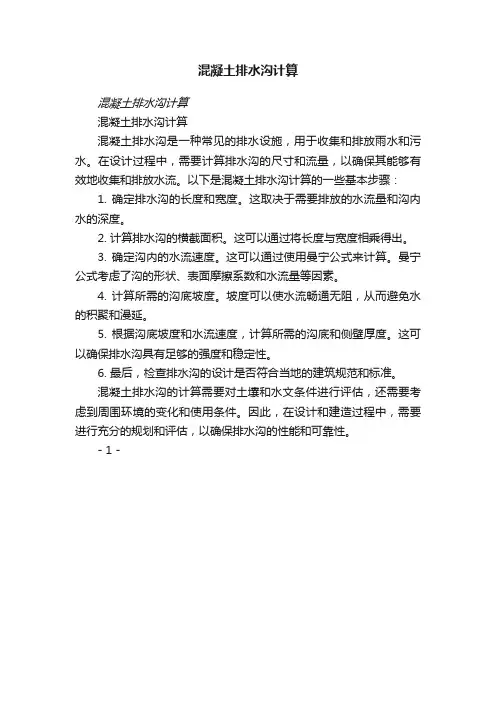

混凝土排水沟计算
混凝土排水沟计算
混凝土排水沟计算
混凝土排水沟是一种常见的排水设施，用于收集和排放雨水和污水。

在设计过程中，需要计算排水沟的尺寸和流量，以确保其能够有效地收集和排放水流。

以下是混凝土排水沟计算的一些基本步骤：
1. 确定排水沟的长度和宽度。

这取决于需要排放的水流量和沟内水的深度。

2. 计算排水沟的横截面积。

这可以通过将长度与宽度相乘得出。

3. 确定沟内的水流速度。

这可以通过使用曼宁公式来计算。

曼宁公式考虑了沟的形状、表面摩擦系数和水流量等因素。

4. 计算所需的沟底坡度。

坡度可以使水流畅通无阻，从而避免水的积聚和漫延。

5. 根据沟底坡度和水流速度，计算所需的沟底和侧壁厚度。

这可以确保排水沟具有足够的强度和稳定性。

6. 最后，检查排水沟的设计是否符合当地的建筑规范和标准。

混凝土排水沟的计算需要对土壤和水文条件进行评估，还需要考虑到周围环境的变化和使用条件。

因此，在设计和建造过程中，需要进行充分的规划和评估，以确保排水沟的性能和可靠性。

- 1 -。

5.3.3排水沟道排水沟采用梯形土沟，边坡1：0.5，沟底纵坡与地面坡度保持一致，且不小于2‰，共布置排水沟948m 。

a ）坡面洪水计算暴雨强度采用下式计算（） s，t ，p hm s ，l q 600—10—/—2汇流时间年暴雨重现期暴雨强度⋅设计流量采用下式计算 F q Q ⨯=设 （）2—，hm F 汇水面积汇水面积10.33hm 2，经计算设计流量为0.26m 3/s ，加大流量按设计流量的1.3倍计算为0.34 m 3/s 。

b ）排水沟断面尺寸渠顶安全超高根据《灌溉与排水工程设计规范》（GB50288-99）的规定，选择0.2m ，排水沟尺寸拟定通过试算确定，计算过程如下：----------------------------------------------------------------------[ 渠道断面简图 ]--------------------------------------------------------------------------------------------------------------------------------------------[ 计算条件 ]596.0)lg 75.01(670tP q +=----------------------------------------------------------------------[基本参数]渠道类型: 清水渠道水流运动状态:均匀流计算目标: 计算底宽和深度断面类型: 梯形断面渠道的等值粗糙高度:1.800(mm)水的运动粘滞系数: 1.011×10^-6(m2/s)计算谢才系数公式采用manning公式是否验算不冲不淤流速:验算渠道的不冲流速Vc:5.000(m/s)渠道的不淤流速Vy:2.000(m/s)渠道流量： 0.340(m3/s)渠道底坡： 0.005[几何参数]渠道宽深比(b/H):1.000渠道边坡系数m1:0.500渠道边坡系数m2:0.500渠道堤顶超高: 0.200(m)[糙率参数]渠道边坡的糙率n: 0.02500渠道边坡的糙率n1:0.02500渠道边坡的糙率n2:0.02500----------------------------------------------------------------------[ 计算过程 ]----------------------------------------------------------------------一、假定水流处于:水力粗糙区。

截水沟设计及流量计算（参考实例）
截水沟设计流量也就是截水沟所控制的山坡集雨汇流面积形成的地表径流量，采用《滑坡防治工程设计与施工技术规范》（DZ-T0219-2006）中的小汇水面积设计流量公式计算即：
Q p =φS
P
F
式中 Q
p
—设计频率地表水汇量，m3/s；
φ—当地径流系数，本项目区取0.5；
S
P
—设计降坡度强度，十年一遇1h降雨强度，本项目区取
66.15mm/h，即0.00001838m/s；
F—汇水面积，km2，即1000000m2。

各露天采场汇水面积及计算得的截水沟或排水沟设计流量见表6-5-7。

露天采场周边截水沟拟采用梯形浆砌石结构；露天采场台阶纵向排水沟采用梯形浆砌石结构，内侧排水沟采用梯形土质结构，根据流量计算截水沟过水断面：湿周长：X＝b+s
b－沟底宽
s—斜坡长
水力半径：R＝W/X
W—过水断面
沟床糙率：n
纵向坡降：i
谢才系数：C＝R1/6/n
流速： v＝C（Ri）1/2
流量： Q＝W×V
根据上述公式进行计算得出下表1的计算结果，基本确定水沟的设计参数，表2。

截洪沟将场区南侧周边山体汇水区域内的雨水拦截后，导入高速路旁的排水沟，预防雨水渗入修复场地的临时堆土场，导致土堆变形，以确保施工工程安全。

1.洪水流量的计算（1）设计防洪标准根据本工程的性质、特点和工程持续时间，以及国家防洪标准，防洪设计采用标准为50年一遇。

（2）计算依据计算依据如下：场区地形图；河池地区的水文、气象和环境地质资料。

（3）计算理论的选用洪水流量计算依据《开发建设项目水土保持方案技术规范》（SL203-1998）和近似工程类比方法，最大清水洪峰流量计算公式如下：Q b=0.278KiF式中Q b—最大清水洪峰流量，m3/s；K—径流系数；i—平均1h降雨强度，mm/h；F—有关汇水面积；（4）计算参数确定①计算50年一遇的1h的降雨强度根据河池地区1h最大降雨强度i=150.8mm；50年一遇的暴雨模比系数Kp=1.92，则50年一遇的1h最大降雨强度i50=289.6mm。

②径流系数根据《建筑给水排水设计规范》（GB50015-2009），取山体的径流系数为0.6。

（5）流量计算将相关的参数代入Q b=0.278KiF，求得Q b=0.278×0.6×289.6×0.001×5160/3600=0.069 m3/s 设计流量Q s=1.5×Q b=1.5×0.069=0.1035 m3/s2.断面设计（1）设计断面为等腰梯形，下底为0.3m，高0.2m，坡度为2:1，沟底纵坡坡度为0.07，断面尺寸设计如下图所示。

图1 截洪沟剖面图（2）最大设计流量A根据室外排水设计规范A=0.5(b1+b2)h=0.5×(0.3+0.7)×0.2=0.1m2X=b1+2(0.12+h2)0.5=0.3+2(0.12+0.22)0.5=0.75mR=A/X=0.1/0.75=0.13mV=(1/n)R(2/3)i(1/2)=1/0.015×0.13(2/3)×0.07(1/2)=4.53m/sQ1=A V=4.53×0.1=0.453m3/sB根据泥石流防治工程技术公式A=0.5(b1+b2)h=0.5×(0.3+0.7)×0.2=0.1m2X=b1+2(0.252+h2)0.5=0.6+2(0.252+0.52)0.5=0.75mR=A/X=0.25/1.05=0.13mV=(1/a)(1/n)R(2/3)i(1/2)=1/1.25×1/0.015×0.247(2/3)×0.07(1/2)=3.62m/sQ2=Sc×Vc=0.1×3.62=0.362m3/s式中A—过水断面，m2；X—截洪沟断面湿周，m；R—水力半径，m；n—截洪沟的粗糙系数；i—沟底纵坡坡度；a—阻力系数；Vc—允许流速，m/s；Sc—水力有效面积，m2；综上可以看出，设计的截水沟最大流量分别为Q1=0.453m3/s，Q2= 0.362m3/s，均大于Q s=0.1035 m3/s，满足排洪要求。

清理边沟的立方公式清理边沟土方量计算：V=（a+b）×h÷2×L（a是排水沟断面上底长，b是下底长，h是高，L是排水沟长度）V=L×（a+b）×h÷2（a是排水沟断面上底长，b是下底长，h是高，L是排水沟长度）假设排水沟长度是100米，上底长1.5米，下底长0.5米，高1米V=100×（1.5+0.5）×1÷2=100（立方米）这个排水沟的土方方量是100立方米。

扩展资料：排水沟方量计算，就是体积计算，等于梯形面积乘以排水沟长度。

排水沟【drainage ditch】指的是将边沟、截水沟和路基附近、庄稼地里、住宅附近低洼处汇集的水引向路基、庄稼地、住宅地以外的水沟。

排水沟设计(design of drainage ditch)按照排水系统工程布局和工程标准，确定田间排水沟深度和间距，并分析计算各级排水沟道和建筑物的流量、水位、断面尺寸和工程量。

排水沟的布设原则：1、排水沟一般布设在坡面截水沟的两端或较低一端，用以排除截水沟不能容纳的地表径流。

排水沟的终端连接蓄水池或天然排水道。

2、排水沟在坡面上的比降，根据其排水去处（蓄水池或天然排水道）的位置而定，当排水出口的位置在坡脚时，排水沟大致与坡面等高线正交布设；当排水去处的位置在坡面时，排水沟可基本沿等高线或与等高线斜交布设。

各种布设都必须作好防冲措施（铺草皮或石方衬砌）。

3、梯田区两端的排水沟，一般与坡面等高线正交布设，大致与梯田两端的道路同向。

一般土质排水沟应分段设置跌水。

排水沟纵断面可采取与梯田区大断面一致，以每台田面宽为一水平段，以每台田坎高为一跌水，在跌水处做好防冲措施（铺草皮或石方衬砌）。

第1篇一、工程准备1. 现场调查：对施工现场进行详细调查，了解地形、地质、水文、气象等条件，为施工提供依据。

2. 设计方案：根据现场调查结果，制定合理的截排水设计方案，包括截水沟、排水沟、泵站等设施的位置、尺寸、材料等。

3. 材料设备：准备施工所需的材料、设备，如混凝土、钢筋、模板、排水管、泵站设备等。

4. 施工人员：组织施工队伍，进行技术培训，确保施工人员掌握相关施工技能。

二、施工流程1. 开挖截水沟、排水沟：根据设计方案，开挖截水沟、排水沟，确保沟槽尺寸符合要求。

2. 基础处理：对沟槽底部进行基础处理，清除杂物、松散土层，确保基础稳定。

3. 钢筋绑扎：根据设计图纸，绑扎钢筋，确保钢筋间距、直径、形状等符合要求。

4. 模板安装：安装模板，确保模板的牢固性和稳定性。

5. 混凝土浇筑：进行混凝土浇筑，浇筑过程中注意混凝土的均匀性、密实度，防止出现蜂窝、麻面等质量问题。

6. 预应力施工：对有预应力的结构，进行预应力施工，确保结构的稳定性和耐久性。

7. 混凝土养护：浇筑完成后，对混凝土进行养护，保证混凝土强度达到设计要求。

8. 防水层施工：在混凝土表面铺设防水层，防止水分渗透。

9. 排水管道安装：安装排水管道，确保管道的畅通，防止淤堵。

10. 泵站设备安装：安装泵站设备，确保泵站运行正常。

11. 系统调试：对整个截排水系统进行调试，确保各项指标达到设计要求。

三、施工注意事项1. 施工过程中，严格按照设计方案进行施工，确保工程质量。

2. 注意施工安全，加强现场安全管理，防止事故发生。

3. 加强与相关部门的沟通协调，确保施工顺利进行。

4. 施工过程中，密切关注天气变化，及时调整施工计划。

5. 施工完成后，进行验收，确保截排水系统正常运行。

四、施工验收1. 施工完成后，组织相关部门进行验收，检查各项指标是否符合设计要求。

2. 对不合格的部分进行整改，确保截排水系统正常运行。

3. 验收合格后，办理移交手续，交付使用。

截水沟模板计算
摘要：
1.截水沟模板的概述
2.截水沟模板的计算方法
3.截水沟模板的实际应用
4.结论
正文：
1.截水沟模板的概述
截水沟模板是建筑工程中常见的一种模板，主要用于浇筑混凝土截水沟。

截水沟是建筑工程中的一种重要设施，通常用于排放雨水和废水，以保证建筑物内部环境的干燥和安全。

因此，截水沟模板的设计和计算至关重要。

2.截水沟模板的计算方法
在计算截水沟模板时，需要考虑以下几个因素：
（1）截水沟的尺寸：包括截水沟的宽度、深度和高度。

这些尺寸将直接影响模板的设计和计算。

（2）混凝土的强度：混凝土的强度决定了模板的承载能力。

在计算模板时，需要根据混凝土的强度选择合适的模板材料和结构。

（3）施工条件：包括施工现场的环境条件、施工设备的类型和性能等。

这些因素将影响模板的设计和计算。

根据以上因素，可以采用以下方法计算截水沟模板：
（1）确定模板的尺寸：根据截水沟的尺寸和混凝土的强度，确定模板的尺
寸。

（2）计算模板的承载能力：根据模板的尺寸和混凝土的强度，计算模板的承载能力。

（3）设计模板的结构：根据模板的承载能力和施工条件，设计模板的结构。

3.截水沟模板的实际应用
截水沟模板在实际应用中具有重要作用，可以提高施工效率、降低施工成本，并保证施工质量。

4.结论
截水沟模板的设计和计算是建筑工程中重要的一环，需要考虑多个因素。
