药厂车间设计与设备题目:冷冻干燥设备综述学院专业学号学生姓名指导教师二〇一年月目录1.冻干技术原理 (2)2.冻干设备分类 (3)2.1.干燥搁板面积 (4)2.2.冻结方式 (4)2.3.干燥仓形状 (4)3.冷冻干燥机结构 (4)4.冻干基本过程 (4)4.1 前处理 (5)4.2 预冻 (5)4.3 干燥 (5)3.4 后处理 (6)5.冻干技术发展历史 (6)5.1 食品的冻干 (6)5.2 标本、医药品的冻干 (7)5.3 当今情况 (8)6.冻干设备医药领域应用 (8)6.1中药现代化 (8)6.2西药制备 (8)6.3生物制品的保存 (9)7.冻干设备主要厂商 (9)7.1国内主要厂商及产品 (9)7.2国外主要厂商及产品 (11)8.冻干发展现状和趋势 (11)8.1 制冷系统的发展现状和趋势 (12)8.2 控制系统的发展现状和趋势 (13)8.3 整合的冻干生产线 (13)8.4结论 (13)9.参考文献 (14)1.冻干技术原理真空冷冻干燥技术,也可称之为冷冻升华干燥,它是将经过一定处理的新鲜物料或者湿物料的温度降低到物料共晶点温度以下,使物料内部的水分完全冻结,形成固态的冰,然后适当抽取干燥仓内的空气,使其达到一定的真空度,之后对加热板进行加热达到适当的温度下,使冰直接升华为水蒸气,再利用真空系统的捕水器或者制冷系统的水气凝结器将水蒸气冷凝,从而得到干制品物料的一种技术。
真空冷冻干燥技术其干燥过程是物料内部水分的物理状态变化并且逐渐移动的过程,由于这种变化和移动是发生在低温低压条件下的,因此,真空冷冻干燥技术的基本原理就是低温低压下传热传质的机理。
在低压下水的相变过程和常压下大体相似,但相变时的具体温度不同。
例如在103 Pa压力下,固态冰转化为液态水的温度略高于0℃,而液态水转化为蒸汽的温度为6.3℃,可见降低压力后冰点变化不大,而沸点却大大降低了。
可以想象,当压力降低到某一值时,沸点即与冰点相重合,固态冰就可以不经液态而直接变为气态,这时的压力称为三相点压力,相应的温度称为三相点温度。

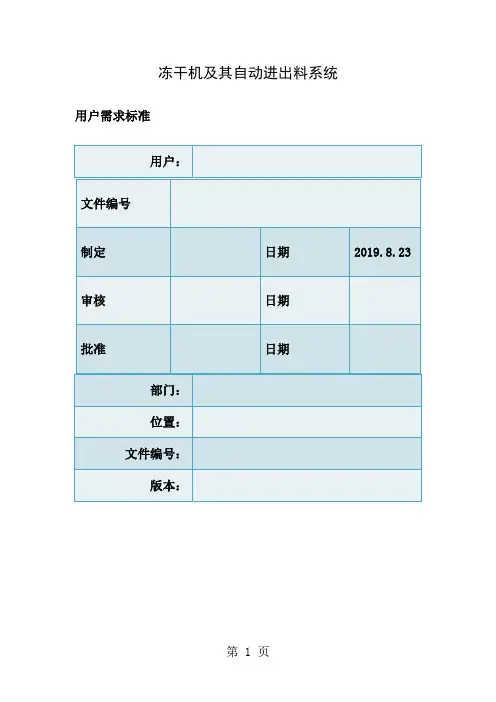

冻干机及其自动进出料系统URS用户需求标准URS文件编号制定日期2013.8.23 审核日期批准___ 日期____用户:部门:位置:文件编号:版本:审核和批准名字公司职能签名日期编写GMP咨询师审核GMP经理审核生产经理审核工程经理审核验证经理审核项目经理批准QA经理版本历史版本. 日期编写人变更描述目录1.概述 (1)1.1范围 (1)1.2遵循方针 (1)1.3法规和指南 (1)2.介绍 (1)2.1目的 (1)2.2范围 (1)2.3描述 (1)2.4说明 (2)3.术语 (3)4.用户要求 (4)4.1生产能力 (4)4.2工艺要求 (4)4.3功能 (5)5.自动进出料 (10)6.公用系统 (10)7.环境 (11)8.清洁要求 (11)9.限制和要求条款 (11)10.约束条件 (12)1. 概述1.1范围本文件的起草用来确认Iron Spirit设计对准备采购的冻干机及其自动进出料系统的规格和性能要求。
本文件内容涉及设备、测试步骤、规格、文档和参考书目,所有这些将支持冻干机及其自动进出料系统URS的合理性。
1.2遵循方针本URS文件的起草符合Iron Spirit设计的质量方针和要求。
1.3法规和指南整个系统或设备必须符合中国现行GMP,美国FDA和欧盟GMP的要求。
另外,供应商所供应系统或设备应该符合以下使用的法规和指南:ISPE制药工程基准指南系列——无菌生产设施(第二版)2. 介绍2.1 目的该文件的目的是定义位于生产厂房二楼的冻干制剂车间冻干机的用户需求标准。
该URS在移交给供应商之后,将意味着所有指定的要求被涵盖在供应商的供应范围之内。
2.2 范围序号设备名称部门流程图位号地点1.2.2.3 描述本文件是Iron Spirit设计制定的用以说明无菌冻干粉针剂的冻干机及其进出料系统的用户要求,目的是协助用户通过重要的部件、关键参数和必需的选择,一可能的最有效的花费去获得满足用户需求的无菌东干粉针剂的冻干机及其进出料系统。
冻干机及其自动进出料系统用户需求标准审核和批准版本历史目录1.概述.................................................... (1)1.1范围.................................................... . (1)1.2遵循方针 (1)1.3法规和指南 (1)2.介绍.................................................... (1)2.1目的.................................................... . (1)2.2范围.................................................... . (1)2.3描述.................................................... . (1)2.4说明.................................................... . (2)3.术语.................................................... (3)4.用户要求.................................................... .. (4)4.1生产能力 (4)4.2工艺要求 (4)4.3功能.................................................... . (5)5.自动进出料......................................................106.公用系统.................................................... . (10)7.环境.................................................... .. (11)8.清洁要求.................................................... . (11)9.限制和要求条款 (11)10.约束条件.................................................... . (12)1. 概述1.1范围本文件的起草用来确认设计对准备采购的冻干机及其自动进出料系统的规格和性能要求。

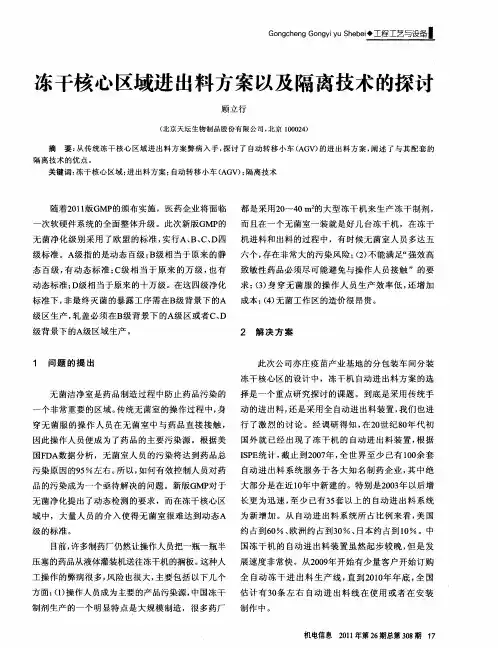

冻干制剂自动进出料系统用户采购要求说明书User’s Requirements Specification数量 2 套(包括相关附件等)买方地址卖方地址版本历史本采购说明适用于以下设备:名称冻干制剂自动进出料系统型号数量共2 套1. 总说明General本项目是一个系统工程项目。
项目编号:2008—03—NP15。
甲乙双方均为此设立项目组和项目经理,项目经理即为联系人。
This project is a system project. Project No: 2008-03-NP15. Both XX and the Vendor should set up a Project Team for this project. Project Manager should be the contact person本用户要求说明书(URS-2102)是对冻干制剂线(西林瓶)自动进出料系统(Automatic Loadingand Unloading System)的设计、制造、材质、控制系统、检查和测试、文件、包装运输发货、安装调试、验证、操作使用培训的说明和最低要求。
This URS-2102 is used for the minimum requirement for design, fabrication, material, control system, FAT, documentation, packing& transportation, installation/commissioning, validation and training for a lyophilisation line (vial) automatic loading and unloading system所有设备的设计、制造、材质、检查和测试、制造厂内测试(FAT)(包括试运行与验证)、用户现场最终检查和测调试(SAT)等活动由卖方负责并由买方人员参加复核及批准,SAT 部分将由双方人员共同实施并签署各项调试、验收的有关报告。
自动进出料系统用户需求User’s Request Specification文件编号:版本号:编制:审核:批准:1、目的该文件旨在从项目和系统的角度阐述用户的需求,主要包括相关法规符合度和用户的具体需求,这份文件是构建起项目和系统的文件体系的基础,同时也是系统设计和验证的可接受标准的依据。
2、范围本文件的范围涉及到了对此定制冻干机移动式自动进出料系统的要求,供应商应以URS将作为详细设计以及报价的基础。
供应商在设计、制造、组装时必须要按照URS来执行。
3、缩略词列表Term 术语Definition 定义CD Compact Disc压缩磁盘EU-GMP European –Good Manufacturing Practice欧盟药品质量管理规范FAT Factory Acceptance Test出厂验收测试GAMP Good Automated Manufacturing Practices良好的自动生产规范GMP Good Manufacturing Practices药品生产质量管理规范HMI Human Machine Interface人机界面IQ Installation Qualification安装确认ISO International Standards Organization国际标准组织MOC Material Of Construction建筑材料OQ Operational Qualification运行确认Ph Phase阶段P&ID Process and Instrument Diagram.工艺流程图PLC Programmable Logic Controller可编程逻辑控制器RTD Resistance Temperature Device 电阻温度设备SAT Site Acceptance Test现场验收测试SOP Standard Operating Procedures标准操作规程SS Stainless steel不锈钢WFI Water For Injection注射用水EPDM Ethylene―Propylene―Diene tripolym er 三元乙丙橡胶Hypalon 氯磺化聚乙烯4、设备标准设备必须符合以下标准、规范:4.1 GMP 法规●中华人民共和国药典(2010版)●药品生产质量管理规范(2010版)●中华人民共和国药品管理法实施条例4.2 行业标准设计、制造、材料、所有部件的供应以及配置必须基于并符合中国相关规范、要求和准则。

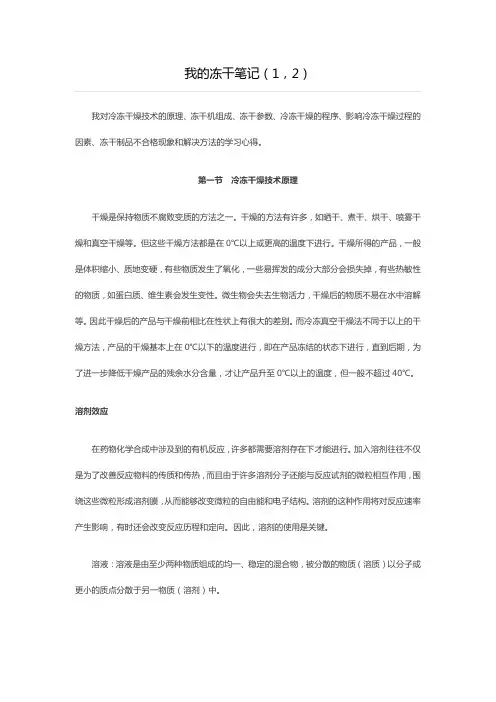

我对冷冻干燥技术的原理、冻干机组成、冻干参数、冷冻干燥的程序、影响冷冻干燥过程的因素、冻干制品不合格现象和解决方法的学习心得。
