自动检测与转换技术课后作业参考答案

1、外光电效应，光电导效应。

外光电效应：在光线作用下，物体内的电子逸出物体表面向外发射的现象。

光电导效应：在光线作用下，电子吸收光子能量从键合状态过度到自由状态，而引起材料电导率的变化2、霍尔效应霍尔效应：半导体薄片，置于磁感应强度为B的磁场中，两相对的两边通过电流I且与磁场方向正交。

则半导体薄片另外两边将产生由电势U H且U H正比于B与I的乘积。

这一现象称为霍尔效应。

3．引用误差（写出计算式）引用误差指绝对误差与仪表测量上限(量程)比值的百分数，计算式为引用误差=(绝对误差/测量上限)×100％4、绝对误差，是相对误差绝对误差等于测量结果与被测量真值之差。

相对误差等于绝对误差与被测量真值的比值，以百分数表示5．应变效应应变效应：半导体或导体材料在受到外界力作用下，产生机械形变，机械形变导致其电阻的变化，这种应形变而使其电阻值发生变化的现象称应变效应。

6．压电效应：压电效应：当某些物质沿其某一方向施加压力或拉力时，会产生形变，此时这种材料的两表面将产生符号相反的电荷。

当去掉外力时又重新回到不带电的现象，这种现象称为压电效应。

7．热电效应热电效应：将两种不同的金属连接成一条闭合回路，将其中一个接点进行加热到T度，而另一点放于室温中，则在回路中就有电流流过，这一现象称为热电效应。

8．光电效应光电效应：在光线的作用下，物体内的电子逃逸出物体表面向外发射的现象称为光电效应。

当光照射到物体上，使物体的电阻率发生变化，或发生光生电动势的效应叫做内光电效应4.1 什么是压电效应？什么是正压电效应和逆压电效应？答：某些电介质在沿一定的方向受到外力的作用变形时，由于内部电极化现象同时在两个表面上产生符号相反的电荷，当外力去掉后，恢复到不带电的状态；而当作用力方向改变时，电荷的极性随着改变。

晶体受力所产生的电荷量与外力的大小成正比。

这种现象称为正压电效应。

如对晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随之消失，称为逆压电效应5.10 什么叫电涡流效应？1）块状金属导体置于变化的磁场中或在磁场中作用切割磁力线运动时，导体内部会产生一圈圈闭和的电流，这种电流叫电涡流，这种现象叫做电涡流效应。

自动检测技术第二章作业及答案第二章作业及答案1. 什么是自动检测技术？自动检测技术是指利用计算机和相关设备，通过自动化的方式对目标进行检测、识别、分析和判定的技术。

它可以替代人工进行检测操作，提高检测效率和准确性。

2. 自动检测技术有哪些应用领域？自动检测技术广泛应用于各个领域，包括工业生产、医疗诊断、安全检查、环境监测等。

在工业生产中，自动检测技术可以用于产品质量检测、故障诊断等；在医疗诊断中，可以用于影像处理、病理分析等；在安全检查中，可以用于人脸识别、物品检测等；在环境监测中，可以用于气象预测、水质检测等。

3. 自动检测技术的原理是什么？自动检测技术的原理通常包括以下几个步骤：采集数据、预处理、特征提取、模式识别和判定。

首先，通过传感器等设备采集目标的数据；然后对数据进行预处理，包括滤波、去噪等操作；接下来，从预处理后的数据中提取出目标的特征；然后利用模式识别算法对特征进行分析和识别；最后根据识别结果进行判定并输出结果。

4. 自动检测技术有哪些特点？自动检测技术具有以下几个特点：高效性、准确性、可靠性和自动化。

通过自动化的方式进行检测操作，可以大大提高检测效率；利用计算机进行数据处理和模式识别，可以提高检测的准确性和可靠性。

5. 自动检测技术存在哪些挑战？自动检测技术存在一些挑战，包括数据质量、算法选择、计算复杂度和隐私保护等方面。

首先，数据质量对于自动检测技术的准确性和可靠性至关重要；其次，选择合适的算法对于不同的检测任务也是一项挑战；此外，复杂的计算过程可能会导致检测的速度较慢；最后，隐私保护是一个重要的问题，特别是在人脸识别等应用中。

6. 自动检测技术的发展趋势是什么？自动检测技术的发展趋势主要包括以下几个方面：智能化、多模态和深度学习。

智能化是指自动检测技术向智能化方向发展，例如引入机器学习和人工智能等技术；多模态是指利用多种传感器和数据源进行检测，提高检测的准确性和可靠性；深度学习是指利用深度神经网络等深度学习模型进行特征提取和模式识别，提高检测的效果。

1章1、系统误差：对同一被测量进行多次重复测量时，若误差固定不变或者按照一定规律变化，这种误差称为系统误差主要由于环境及本省不完备等造成的。

2、随机误差：对同一被测量进行多次重复测量时，若误差的大小随机变化、不可预知，这种误差叫随机误差，有很多引起反映了测量结果的精密度传感元件一般有敏感元件、专函元件和转换电路三部分组成。

3、传感器：是一种能够感觉外界信息并按一定规律将其转换成可用输出信号的器件或装置，一般有上面三部分组成。

4、电阻式传感器是一种能把非电量（如力、压力、位移。

）转换成预知有对饮关系的电阻值，在经过测量电桥把电阻值转换成便于传送和记录的电压（电流）信号的装置。

优点：结构简单。

尺寸小、质量轻、价格便宜、精度高、性能稳定。

输出信号大、受环境影响小。

缺点:电位势传感器的动触头与线绕电阻或电阻膜的抹茶存在磨损，因此可靠性差，寿命较短，分辨能力较低，动态性能不好，干扰大，一般用于静态和换变量的检测。

5、电阻应变片的工作原理是基于金属的电阻应变效应金属丝的电阻随着它所受的机械变形的大小而发生相应变化。

6、应变片的温度误差及其补偿温度误差：1、应变片的电阻丝具有一定的温度系数2、电阻丝材料与测试材料的线膨胀系数不同。

z温度补偿：1、单丝自补偿应变片2双丝组合式自补偿应变片3桥式电路补偿法4热敏电阻补偿。

7、压阻效应：半导体材料受到应力作用是，其电阻率会发生变化，这种现象叫8、压阻是传感器受温度影响后会引起零位飘逸和灵敏度漂移因而会产生温度误差。

零位温度一般可用串联电阻的方法进行补偿。

3章1、变磁势传感器是利用被测量的变化是线圈电感量发生改变这一物理现象来实现测量的，更具工作原理不同变磁势传感器分为自感式传感器变压器是传感器电涡流式传感器；2、差动变间隙式传感器的工作原理：采用连个相同的传感器公用一个衔铁组成，在测量时线头通过上下移动是，导杆带动衔铁也相同的位移上下移动，是两个磁回路中磁阻发生大小相等、方向相反的变化，导致一个线圈的电感量增加，另一个线圈的电感量减小，形成差动形式。

自动检测技术及应用课后答案【篇一：《自动检测技术》习题集及部分参考答案】ass=txt>第一章传感器和测量的基本知识1-1 测量的基本概念复习思考题1．测量的定义及其内容是什么？2．直接测量和间接测量的定义是什么？3．直接测量的方法有几种方法？它们各自的定义是什么？4．仪表精度有几个指标？它们各自的定义是什么？（学习指导p1） 5．仪表分辨力的定义是什么？作业题1．测量是借助和和，取得被测对象的某个量的大小或符号；或者取得与之间的关系。

（专用技术；设备；实验；计算；一个变量；另一变量）2．测量是将被测量与通过专用的技术和设备进行比。

表示测量结果时，必须注明。

（同性质的标准量；比较；标准量倍数；标准量x0的单位）3．直接测量是从事先间的函数关系，先测出，再通过相应的函数关系，被测量的数值。

（分度好的表盘；被测量；某种中间量；中间量；计算出）4．直接测量方法中，又分，和。

（零位法；偏差法；微差法）5．零位法是指在比较仪器中进行，让仪器指零机构，从而确定被测量等于。

该方法精度。

（被测量；已知标准量；比较；达到平衡（指零）；已知标准量；较高）6．偏差法是指测量仪表用，直接指出被测量的大小。

该法测量精度一般不高。

（指针、表盘上刻度线位移）7．微差法是和的组合。

先将被测量与一个进行用测出。

（零位法；偏差法；已知标准量；比较；偏差法）8．测量仪表指示值程度的量称为精密度。

测量仪表指示值有规律地称为准确度。

（不一致；偏离真值）9．测量仪表的精确度简称，是和以测量误差的来表示。

（精度；精密度；准确度；相对值）10．显示仪表能够监测到被测量（最小变化）1-2 传感器的一般特性复习思考题1．试述传感器的定义及其在检测中的位置。

2．传感器静态特性和动态特性的定义是什么？3．传感器静态特性的技术指标及其各自的定义是什么？作业题是与被测对象接触的环节，它将被测量转换成与机构。

它是检测和控制中最关键的部分。

（最初；被测量有确定对应关系；电量）2．通常用传感器的和来描述传感器输出-输入特性。

自动检测与转换技术题库(含答案)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第一章检测技术的基础知识（本文档适合电气工程类专业同学朋友们，希望能帮到你们）一、填空题1．检测技术是一门以研究自动检测系统中的信息提取、信息转换以及信息处理的理论和技术为主要内容的应用技术学科。

2．一个完整的检测系统或检测装置通常由传感器、测量电路和输出单元及显示装置等部分组成。

3．传感器一般由敏感元件、转换元件和转换电路三部分组成，其中敏感元件是必不可少的。

4．在选用仪表时，最好能使其工作在不小于满刻度值 2/3 的区域。

5．准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。

6．仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。

7、若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5倍的电压表。

（因为U≥2/3Umax）8、有一温度计，它的量程范围为0～200℃，精度等级为0.5级。

该表可能出现的最大误差为 1℃，当测量100℃时的示值相对误差为 1% 。

9、传感器是实现自动检测和自动控制的首要环节，它的作用是将非电量转换成与之具有一定关系的电量。

10、传感器一般由敏感元件和转换元件两部分组成。

11、某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为 60mv/mm 。

二、选择题1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。

A．传感器 B. 测量电路 C. 输出单元2．构成一个传感受器必不可少的部分是 B 。

A．转换元件 B．敏感元件 C．转换电路 D．嵌入式微处理器3．有四台量程均为0-600℃的测量仪表。

今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。

《自动检测与转换技术》各模块能力训练参考答案模块一能力训练1-1 请在你的学校内那些地方用到传感器？列举这些传感器所起的作用，或者说明检测的是什么物理量。

建议：重点关注：学校物业监控的探头；楼宇消防监控探头；楼宇自动门；自动楼道灯；图书馆监控；自动水龙头等场所的传感器。

1-2 请你列举日常生活中使用的传感器？说明这些传感器所起的作用，或者检测的物理量。

参考答案：冰箱、空调、电饭煲的温度传感器，检测的物理量是温度；自动洗衣机的水位传感器，检测的物理量是水位；电视机的遥控器，检测的是遥控器发出的红外线；手机的触摸屏，是电容或电阻传感器，检测的是手的触摸信息；宾馆接待大厅的自动门，检测的是人体接近的信息；宾馆房间上方的烟雾传感器，检测的房间是否有烟雾或火灾的信息；……等等。

模块二能力训练2-1 假设你应聘到某机械厂，现单位计划采用数显装置将一台普通车床改造为专门用于车削螺栓的简易数控车床。

此任务委托给你完成，所车制的螺栓具体指标为总长1000mm；直径30mm；螺距6mm；螺纹数120圈。

具体要求如下并填空。

①采用传感器测量主轴的角位移，它的技术指标必须达到为P／r(每转一圈，产生个脉冲)，角位移的分辨力才能达到0.350。

②采用传感器测量刀架的横向位移，分辨达到0.01mm。

③主轴每旋转一圈，刀架必须向右前进mm；在加工到规定的螺纹圈数（120圈）时，刀架共移动了mm，然后退刀。

④在开始退刀时刻，主轴的角位移传感器共得到个脉冲。

⑤若横向走刀失控，当刀架运动到床身的左、右两端限位时，依靠传感器使溜板能够立即停止下来，并依靠器件发出“嘀”的报警响声1s。

参考答案：①角数字编码器、1029、1029；②光栅位移；③6、720；④1029×120=123480；⑤限位或者位置传感器或者接近开关、鸣蜂器。

2-2 根据2-1中的几个要点完成以下工作：（1）请你查阅有关资料，简述车床的主运动和进给运动，并画出表示车床传动机构的简图。

绪论1.检测与转换技术与（）构成完整的信息技术学科。

答案:通信技术;机器人技术;自动控制技术2.检测与转换技术历史悠久，目前已经不属于前沿技术。

答案:错3.检测技术是衡量一个国家科技水平的重要指标之一答案:对4.传感器的输入是被测量，输出是可用输出信号。

答案:对5.敏感元件必须直接感受被测量。

答案:对6.传感器通常由敏感元件和转换元件组成。

答案:对7.智能传感器就是采用MCU将被测信号数字化。

答案:对8.实际使用的传感器多数不输出电信号。

答案:错9.变送器就是能输出电信号的传感器答案:对10.仿生是研制新型传感器的方向之一。

答案:对第一章1.传感器的静态特性，是指当传感器输入、输出不随（）变化时，其输出-输入的特性。

答案:地理位置2.传感器的非线性误差属于随机误差。

答案:错3.传感器在某点的灵敏度就是其静态特性曲线在该点的切线的斜率；答案:错4.非线性度是测量装置的输出和输入是否保持（）关系的一种度量。

答案:相似5.迟滞误差表明的是在（）期间输出-输入特性曲线不重合的程度。

答案:正反行程6.可靠性不属于传感器的特性。

答案:对7.传感器的时间常数τ越小越好。

答案:对8.仪表的精度等级是用引用误差的大小划分的。

答案:错9.传感器的精度表征了标准值与（）相符合的程度。

答案:相对值10.传感器实现波形测试不失真的理想条件是：传感器的幅频特性和相频特性均是常数；答案:对第二章1.电位器式传感器的动触点摩檫力会影响测量精度。

答案:对2.金属丝的电阻随着它所受的机械变形(拉伸或压缩)的大小而发生相应的变化的现象称为金属的（）。

答案:电阻应变效应3.应变片的工作原理是基于电阻的应变效应。

答案:对4.应变片对物体表面的形变感知是没有方向区别的。

答案:错5.1个应变片上的电阻体个数应该是（）。

答案:依需要而定6.蠕变是指已粘贴好的应变片，在温度一定并承受一定的机械应变时，指示应变值随( )的变化。

答案:时间7.由( )和应变片．以及一些附件(补偿元件、保护罩等) 组成的装置称为应变式传感器。

第一章作业答案2-3何谓真空度？某点的真空度为0.4×105Pa ，其绝对压力和相对压力分别是多少？ 答：绝对压力比大气压小的那部分数值为真空度。

绝对压力=大气压力—真空度=0.6×105Pa 相对压力=—真空度=—0.4×105Pa2-5在图2-12中，液压缸直径150D mm =，活塞直径100d mm =，负载50000F N =。

若不计油液自重及活塞或缸体重量，求a) 、b)两种情况下的液压缸内部的油液压力。

解：a)列活塞受力平衡式：柱pA F =，则MPa d F A F p 66221037.6101004500004⨯=⨯⨯===-ππ柱b) 列缸体受力平衡式：缸环pA pA F =+，则MPa d F A F p 66221037.6101004500004A -⨯=⨯⨯===-ππ环缸2-6如图2-13所示的液压装置中，已知120d mm =，250d mm =，180D mm =，2130D mm =，130/min q L =。

求1υ、2υ和2q 各是多少？解：s m A qv /106.0)2080(4601030223111=-⨯⨯⨯==-π在大小缸活塞之间，根据连续性方程可知：22221144D v D v ππ= 则有：s m v /04.0106.013080222=⨯=s m d D v q /105.410)50130(404.0)(434622222222--⨯=⨯-⨯⨯=-⨯⨯=ππ第三章作业答案3-9 图3-20中，若不计管路压力损失，试确定如图所示各工况下，泵的工作压力p （压力表的读数）各为多少？（已知图c 中节流阀的压差为Δp ）答：0=p ；AFp =；p p ∆=；0=p 3-11 某液压泵的工作压力为5MPa ，转速为1450r/min ，排量为40mL/r ，容积效率为0.93，总效率为0.88，求泵的实际输出功率和驱动该泵所用电动机的功率。

有关修改的说明红色字：建议删去的文字 绿色字：建议增加的文字黄色字：认为原稿中可能有问题的文字，请仔细考虑 灰色字：本人的说明性文字 公式和图的带黄色的编号不用管他1.1 什么是检测装置的静态特性？其主要技术指标有哪些？ 答：静态特性是指检测系统在被测量各值处于稳定状态时，输出量与输入量之间的关系特性。

静态特性的主要技术指标有：线性度、精度、灵敏度、迟滞、重复性、分辨力、稳定性、可靠性等。

1.2 什么是检测装置的动态特性？其主要技术指标有哪些？答：动态特性是指动态测量时，输出量与随时间变化的输入量之间的关系。

动态特性的主要技术指标有：动态误差、响应时间及频率特性等。

1.3 不失真测试对测量系统动态特性有什么要求？答：①输入信号中各频率分量的幅值通过装置时，均应放大或缩小相同的倍数，既幅频特性是平行于横轴的直线；②输入信号各频率分量的相角在通过装置时作与频率成正比的滞后移动，即各频率分量通过装置后均延迟相同的时间t ，其相频率特性为一过原点并有负斜率的斜线。

1.4 测量系统动态参数测定常采用的方法有哪些？答：动态特性参数测定方法常因测量系统的形式不同而不完全相同，从原理上一般可分为正弦信号响应法、阶跃信号响应法、脉冲信号响应法和随机信号响应法等。

1.5 某位移传感器，在输入位移变化1mm 时，输出电压变化300mv ，求其灵敏度？ 答：灵敏度可采用输出信号与输入信号增量比表示，即3001300==∆∆=xu k mv/mm1.6 用标准压力表来校准工业压力表时，应如何选用标准压力表精度等级？可否用一台0.2级，量程0～25MPa 的标准表来检验一台1.5级，量程0～2.5MPa 的压力表?为什么？ 解：选择标准压力表来校准工业用压力表时，首先两者的量程要相近，并且标准表的精度等级要高于被校表精度等级，至少要高一个等级。

题中若标准表是0.2级，量程0～25MPa ，则该标准表可能产生的最大绝对误差为2.0)025(1max ⨯-=∆％＝0.05MPa被校表是1.5等级，量程0～2.5MPa ，其可能产生的最大绝对误差为5.1)05.2(2max ⨯-=∆％＝0.0375MPa显然1max ∆>2max ∆，这种选择是错误的，因为虽然标准表精度等级较高，但是它的量程太大，故不符合选择的原则。

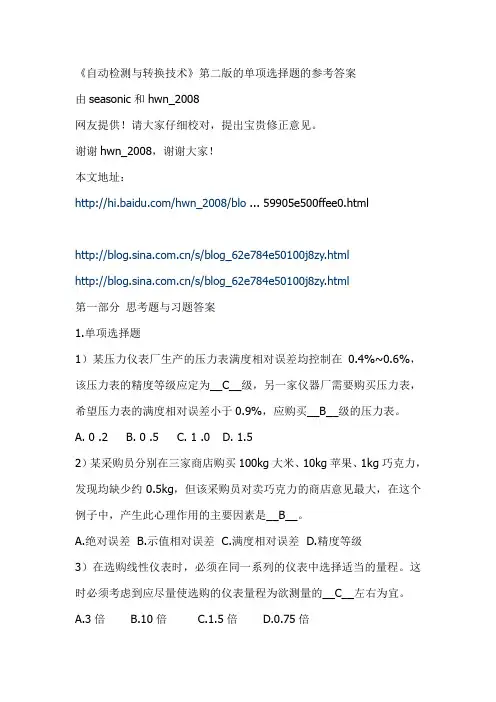

《自动检测与转换技术》第二版的单项选择题的参考答案由seasonic和hwn_2008网友提供！请大家仔细校对，提出宝贵修正意见。

谢谢hwn_2008，谢谢大家！本文地址：/hwn_2008/blo ... 59905e500ffee0.html/s/blog_62e784e50100j8zy.html/s/blog_62e784e50100j8zy.html第一部分思考题与习题答案1.单项选择题1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为__C__级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于0.9%，应购买__B__级的压力表。

A. 0 .2 B. 0 .5 C. 1 .0 D. 1.52）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是__B__。

A.绝对误差B.示值相对误差C.满度相对误差D.精度等级3）在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。

这时必须考虑到应尽量使选购的仪表量程为欲测量的__C__左右为宜。

A.3倍 B.10倍 C.1.5倍 D.0.75倍4）用万用表交流电压档（频率上限仅为5kHz）测量频率高达500kHz、10V左右的高频电压，发现示值还不到2V，该误差属于__D__。

用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于 A 。

A.系统误差B.粗大误差C.随机误差D.动态误差5）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了__D__。

A.提高精度B.加速其衰老C.测试其各项性能指标D.提高可靠性2.各举出两个非电量电测的例子来说明1）静态测量； 2）动态测量；3）直接测量； 4）间接测量；5）接触式测量； 6）非接触式测量；7）在线测量； 8）离线测量。

第一章检测技术的基础知识（本文档适合电气工程类专业同学朋友们，希望能帮到你们）一、填空题1．检测技术是一门以研究自动检测系统中的信息提取、信息转换以及信息处理的理论和技术为主要内容的应用技术学科。

2．一个完整的检测系统或检测装置通常由传感器、测量电路和输出单元及显示装置等部分组成。

3．传感器一般由敏感元件、转换元件和转换电路三部分组成，其中敏感元件是必不可少的。

4．在选用仪表时，最好能使其工作在不小于满刻度值2/3 的区域。

5．准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。

6．仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。

7、若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5倍的电压表。

（因为U≥2/3Umax）8、有一温度计，它的量程范围为0～200℃，精度等级为0.5级。

该表可能出现的最大误差为 1℃，当测量100℃时的示值相对误差为 1% 。

9、传感器是实现自动检测和自动控制的首要环节，它的作用是将　非电量转换成与之具有一定关系的电量。

10、传感器一般由　敏感元件　和　转换元件　两部分组成。

11、某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为60 mv/mm 。

二、选择题1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。

A．传感器 B. 测量电路 C. 输出单元2．构成一个传感受器必不可少的部分是 B 。

A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器3．有四台量程均为0-600℃的测量仪表。

今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。

A．5.0级B．2.5级C．2.0级D．1.5级4．有四台量程不同，但精度等级均为1.0级的测温仪表。

今欲测250℃的温度，选用量程为 C 的最为合理。

《自动检测与转换技术》 本书学习特点：(1) 理清理论和应用之间的关系（题型：选择20个，填充15个，判断5个，简答30分，计算5题30分）熟悉以前的考卷，难度和风格基本和以前考卷相似。

着重理论基础，应用也离不开基础，精力要放在基本知识点，应用实例不要花太多时间。

(2) 重要的知识点要背，否则将无法做简答题，重要的知识点会在考卷中反复出现，可能是简答，也可能是选择。

(3) 力争把计算题拿满分(30分)题型和以前不会有太大变化，所用公式基本相同，但所求量和已知量会有所不同。

第一章 检测技术的基本概念 ——1个计算题、1个简答题以及基本概念知识点1、测量的方法 P5 ①按手段分：直接测量、间接测量； ②按是否随时间变化分：静态测量(缓慢变化) 、动态测量(快速变化)；③按显示方式分 模拟测量、数字测量 (07.04填)偏位式测量——如：弹簧秤P6 测量的具体手段 零位式测量——如：天平、用平衡式电桥来测量电阻值均属零位式测量 微差式测量——如：核辐射钢板测厚仪知识点2、测量误差 P8 （计算题一定有）(1) 绝对误差 △＝A x －A 0 A x 为测量值 A 0为真值(2) 相对误差 a 、实际相对误差 γA ＝△/A 0×100%b 、示值相对误差 γx ＝△/A x ×100%c 、满度相对误差 γm ＝△/A m ×100% A m 为量程 A m ＝A max －A min用于判断仪表准确度等级精确度 s ＝│△m /A m │×100P8 * 我国模拟仪表有7种等级：0.1、0.2、0.5、1.0、1.5、2.5、5.0级，其他等级是没有的 P9 例1-1 例1-2 看懂又例：有三台仪表，量程为0～600℃，精度等级2.5级、2.0级、1.5级（仅作例题，实际无2.0级仪表）现需测量500℃左右温度，要求其相对误差不超过2.5%，应选哪只仪表合理？ (07.04计) 解：实际允许误差 △＝500×2.5%＝12. 5℃ 2.5级仪表最大误差 △1＝600×2.5%＝15℃ 2.0级仪表最大误差 △2＝600×2.0%＝12℃ 1.5级仪表最大误差 △3＝600×1.5%＝9℃ 选用2.0级仪表较为合理又例：有一仪表测量范围为0～500℃，重新校验时，发现其最大绝对误差为6℃，问这只仪表可定几级？ (07.04选) (07.04计)解：γm ＝△/A m ×100%＝6/500×100%＝1.2% 该仪表应定为1.5级* P9 (选/判)选用仪表时应兼顾精度等级和量程，通常希望示值落在仪表满度值的2/3以上，选仪表量程为实际值的1.5倍。

检测与转换技术课后习题和例题解答检测与转换技术课后习题和例题解答第1章 传感器技术基础传感器技术基础 练习题（共练习题（共2页）页）一、填空题（每空3分，共60分，11至12不计分，课后完成）不计分，课后完成）1、传感器是一种以一定的、传感器是一种以一定的 精确度精确度 把被测量转换为与之有确定对应关系的、便于应用的另一种量的便于应用的另一种量的 测量装置测量装置2、传感器由两部分组成：、传感器由两部分组成： 敏感软件敏感软件 以及以及 转换软件转换软件3、传感器的作用是： 信息的收集信息的收集 、 信息数据的转换信息数据的转换 以及以及 控制信息的采集制信息的采集 。

4、传感器按输出信号可分为、传感器按输出信号可分为 开关开关 式、模拟式以及式、模拟式以及 数字数字 式5、输出变化量与输入变化量的、输出变化量与输入变化量的 比值比值 称为灵敏度。

如图：称为灵敏度。

如图： 虚 线的灵敏度高。

敏度高。

6、传感器的输入输出特性曲线接近于、传感器的输入输出特性曲线接近于 直线的长度直线的长度 称为线性度。

如图：称为线性度。

如图： 虚 线的灵敏度线的灵敏度低。

低。

7、传感器正反行程、传感器正反行程 的不一致程度的不一致程度 称为迟滞。

如图，称为迟滞。

如图， 虚 线的迟滞大。

大。

8、多次重复测试的曲线的、多次重复测试的曲线的 重合的程度重合的程度 称为重复性。

如图，称为重复性。

如图， 虚 线的重复性较差。

重复性较差。

9、指被测量为稳定值时传感器输入与输出的关系称为传感器的、指被测量为稳定值时传感器输入与输出的关系称为传感器的 静态静态静态 特性。

特性。

指被测量为动态值时传感器输入与输出的关系称为传感器的指被测量为动态值时传感器输入与输出的关系称为传感器的 动态动态动态 特性。

特性。

特性。

10、分析动态特性的两种方法是、分析动态特性的两种方法是 阶跃响应阶跃响应 法和法和 频率响应频率响应 法V I V O 迟滞曲线迟滞曲线 V IV O 重复性曲线重复性曲线V I V O 线性度曲线线性度曲线 V I V O 灵敏度曲线灵敏度曲线的正弦信号输与频率之为阶跃函数时随时间二、简答题（每题20分，共20分）分）什么是传感器，其定义具体应包含哪些方面？什么是传感器，其定义具体应包含哪些方面？分）三、计算题（每题20分，共20分）如图，设曲线Y2和Y3的交点为A，在0≤X≤Ax区间内，（1）作两曲线Y2及Y3的端点连线拟合直线Y。

检测与转换技术习题第1章绪论、检测与转换技术的理论基础一、单项选择题1．一块量程为800℃，2.5级测温仪表，现要测量500℃的温度,其相对误差为【 B 】A．20℃ B．4％ C．1.6％ D．3.2％2．某温度仪的相对误差是1%，测量800℃炉温时，绝对误差是【 D 】A．0.08℃ B．8％ C．0.8℃ D．8℃3．漂移是指在输入量不变的情况下，传感器输出量随（）变化【 D 】A．温度 B．电压 C．电流 D．时间4．下列四个选项中，关于相对误差特征正确的是【 D 】A．大小与所取单位有关 B．量纲与被测量有关C．不能反映误差的大小和方向 D．能反映测量工作的精细程度5．下面哪一种情况可能会产生随机误差【 D 】A．测量人员的粗心大意 B．检测装置的指示刻度不准C．许多因素的微小变化之和 D．传感器的不稳定6．某量程为1000Kg的秤，相对误差是1%，则测量10Kg重物的绝对误差是【 C 】A 1KgB 10％C 0.1KgD 10Kg7. 属于传感器动态特性指标的是【 D 】A．重复性 B．线性度 C．灵敏度 D．固有频率8. 下列技术指标中，描述传感器静态特性的是【 C 】A．阶跃特性 B. 频率特性 C. 线性度 D. 时间常数9．精确度是反映检测系统误差和( )误差的综合评定指标。

【 D 】A．静态 B．动态 C．附加 D．随机10. 在选择压力表量程时，必须考虑到留有充分的余量。

一般在被测压力较稳定的情况下，最大压力值不应超过压力仪表满量程的【 C 】 A．1/3 B．2/ 3 C．3/4 D．满量程11．下面不是系统误差产生的主要原因的是【 B 】A．检测装置指示刻度不准 B．测量人员粗心大意C．测量原理方法不当 D．测试环境的变化二、多项选择题1．下列哪几项属于随机误差的特性【ABCE 】A．有界性 B．单峰C．对称性 D．替代性E．抵偿性三、填空题1．运算⨯-∆=δmin max max L y y L 100%是计算传感器 的公式。

《检测与转换技术》课后部分习题参考答案2.4解：利用最小二乘法进行拟合，得拟合直线方程为y=7.984x+0.548灵敏度S=7.984 uε/N线性度γL=(12.065/400)×100%=3.02%滞后量γH=[(252-228)/400]×100%=6%附：参考程序（采用Labview 8.6编程，不要求掌握）1、前面板图2、程序框图3.10解：1）单臂Uo=U/4*S*ε=2mV Su= U/4=1V2）差动半桥Uo=U/2*S*ε=4mV Su= U/2=2V3）差动全桥Uo=U*S*ε=8mV Su= U=4V3.11解：γ=( S*ε/2)×100%=1%∴S=203.12解：ε=F/AE=10-3ΔR=S*ε*R=2×120×10-3Ω=0.24Ω3.13解：ΔR1=ΔR4=S*ε1*R=2×120×1/105Ω=2.29ΩΔR2=ΔR3=-2.29ΩUo=USε=76mV3.14(1)差动全桥如图：(2)=1.3mV3.15解：（1）贴片图和接桥电路如下（2）ε1=ε3=uF/AE=4.77×10-5ε2=ε4=－F/AE=－1.59×10-4ΔR1/ R1=ΔR3/ R3= S*ε1=9.54×10-5 ΩΔR2/ R2=ΔR4/ R4= S*ε2=－3.18×10- 4 Ω（3）=1.24mV（4）可以补偿温度的影响，具体原因见书上48页电桥补偿法，在此不再赘述。

4.9解：S=C0/δ0=εA/(δ0)2=(8.85*10-12*8*10-4)/(10-3)2 F/m=7.08nF/m4.10解：差动：S=2C0/δ0=40pF/mmγ=(Δδ/δ0)2×100%=4%单板：S=C0/δ0=20pF/mmγ=(Δδ/δ0)×100%=20%4.11解：∵γ=(Δδ/δ0)×100%=0.1%∴Δδ=0.001δ0=1um4.12解：C0=εA0/δ0=50×0.03×0.02/0.01 uF=3uFC1=εA1/δ0=50×0.03×(0.02-0.01)/0.01 uF=1.5uF∴ΔC = C0-C1=1.5uF4.13解：1、无云母时，初始电容C0=86.8 pF极板间距减小Δδ时，C1=99.2 pF，ΔC1/ C0=14.29%极板间距增大Δδ时，C2=77.2 pF，ΔC2/ C0=11.06%2、有云母时，初始电容C0=151 pF极板间距减小Δδ时，C1=195 pF，ΔC1/ C0=29.14%极板间距增大Δδ时，C2=125 pF，ΔC2/ C0=17.22%5.11解：定义电压方向上正下负，电流方向自上而下为正。

第一章检测技术的基本知识思考题答案1.检测系统由哪几部分组成说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

檢测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测疑电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、徽分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义依次为主称（传感器）被测量一转换原理一序号主称——传感器，代号C；被测量一一用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理一一用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号一一用一个阿拉伯数字标记，厂家自定，用来表征产品设计待性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变牝的情况时，应当采用何种测量方法如何进行答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为弘，Z'U、其中△〃是负载电阻变化所引起的输出电压变化量，相对〃来讲为一小量。

如果采用偏差法测量，仪表必须有较大量程以满足弘的要求，因此对△“，这个小量造成的U。
