熟知接地变接地电阻的工作原理及作用

接地变原理

由于接地变有电磁特性，对正序负序电流呈高 阻抗，绕组中只流过很小的励磁电流。由于每 个铁心柱上两段绕组绕向相反，同心柱上两绕 组流过相等的零序电流呈现低阻抗，零序电流 在绕组上的压降很小。也既当系统发生接地故 障时，在绕组中将流过正序、负序和零序电流。 该绕组对正序和负序电流呈现高阻抗，而对零 序电流来说，由于在同一相的两绕组反极性串 联，其感应电动势大小相等，方向相反，正好 相互抵消，因此呈低阻抗。
电力系统现状Fra bibliotek但是随着电力事业日益的壮大和发展，这中简 单的方式已不在满足现在的需求，现在城市电 网中电缆电路的增多，电容电流越来越大（超 过10A），此时接地电弧不能可靠熄灭，就会 产生以下后果。
1）单相接地电弧发生间歇性的熄灭与重燃， 会产生弧光接地过电压，其幅值可达4U（U为 正常相电压峰值）或者更高，持续时间长，会 对电气设备的绝缘造成极大的危害，在绝缘薄 弱处形成击穿，造成重大损失； 2）由于持续电弧造成空气的游离，破坏了周 围空气的绝缘，容易发生相间短路； 3）产生铁磁谐振过电压，容易烧坏电压互感 器并引起避雷器的损坏甚至可能使避雷器爆炸。

接地变压器产生

为了防止上述事故的发生，为系统提供足够的 零序电流和零序电压，使接地保护可靠动作， 需人为建立一个中性点，以便在中性点接入接 地电阻。为了解决这样的办法。接地变压器 （简称接地变）就在这样的情况下产生了。接 地变就是人为制造了一个中性点接地电阻，它 的接地电阻一般很小（一般要求小于5欧）。

总之，接地变是人为的制造一个中性点， 用来连接接地电阻。当系统发生接地故障 时，对正序负序电流呈高阻抗，对零序电 流呈低阻抗性使接地保护可靠动作。 我站的接地变接线方式及其铭牌

电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。

接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

接地电阻测量原理
接地电阻是指用来测量接地系统或电气设备与大地之间的电阻大小的一种电性参数。

接地电阻的测量原理是利用电阻测试仪或者万用表等电测仪器，通过在测试环路中施加电流和测量电压的方法来判断接地系统的电阻值。

接地电阻的测量一般采用两种方法：电桥法和电流法。

1. 电桥法：电阻桥是一种常用的测量接地电阻的方法，它通过在测试电路中加入一个可调的标准电阻与被测接地电阻组成的一个电阻桥电路，然后通过调整电桥平衡时的电位差为零，从而测量出被测接地电阻的值。

2. 电流法：电流法是一种通过在被测接地系统中流入一定大小的电流，测量系统或设备上的电压来计算接地电阻的方法。

一般是通过在接地系统中加入一个标准电阻和电流表，然后利用欧姆定律计算出电阻值。

无论是采用电桥法还是电流法，测量接地电阻时需要注意的是：
- 在测量之前要确保测试环路中没有其它电流存在，防止干扰
影响测量结果；
- 测量时需要较为精确地测量电流值和电压值，以保证测量结
果的准确性；
- 对于较大的接地电阻值，要采用适当的电流大小以保证测量
的可靠性；
- 测量时要注意保持测量仪器和测试环路的良好接触，以减小接触电阻对测量结果的影响。

接地电阻测量原理接地电阻是指接地装置与地之间的电阻，它是保障人身安全和设备正常运行的重要指标。

在电气设备的安装和运行过程中，接地电阻的测量是必不可少的一项工作。

接地电阻测量原理是指通过特定的方法和工具，对接地电阻进行测量和评估，以确保其符合安全要求。

接地电阻的测量原理主要包括以下几个方面：一、测量原理概述。

接地电阻测量原理是基于欧姆定律，通过施加一定的电压或电流，利用电阻和导通状态的变化来测量接地电阻的大小。

在测量中，需要考虑接地电极的位置、形状、深度以及土壤的导电性等因素，以保证测量结果的准确性和可靠性。

二、测量方法。

接地电阻的测量方法主要包括电压法、电流法和综合法。

电压法是通过在接地系统中施加一定的电压，利用接地电阻和电流的关系来进行测量；电流法是通过在接地系统中施加一定的电流，利用接地电阻和电压的关系来进行测量；综合法是将电压法和电流法相结合，综合考虑接地电阻的实际情况进行测量。

三、测量工具。

接地电阻的测量工具主要包括接地电阻测试仪、接地电阻测试线、接地电极等。

其中，接地电阻测试仪是最常用的测量工具，它能够精确地测量接地电阻的数值，并提供相应的测量报告。

四、测量步骤。

接地电阻的测量步骤主要包括选择测量方法、准备测量工具、确定测量点、进行测量、记录测量结果和评估接地电阻的合格性。

在测量过程中，需要严格按照操作规程进行，确保测量结果的准确性和可靠性。

五、测量注意事项。

在进行接地电阻测量时，需要注意以下几个方面，首先，要保证测量仪器的准确性和可靠性；其次，要选择合适的测量方法和工具；最后，要根据实际情况合理确定测量点和测量深度，以确保测量结果的准确性和可靠性。

六、测量结果的评估。

接地电阻测量结果的评估主要包括与规定标准的比较和分析，以确定接地电阻是否符合安全要求。

如果接地电阻超出规定范围，需要及时采取相应的措施进行修复和改进。

综上所述，接地电阻测量原理是保障电气设备安全运行的重要环节，只有通过科学、准确的测量方法和工具，才能确保接地电阻符合安全要求，保障人身安全和设备正常运行。

接地电阻测试原理
接地电阻测试原理,简称接地测试,是指利用专用的测试仪器测
量接地电阻的方法。

它可用于各种工业、商业和住宅建筑中的接地系统测试，以确保接地系统的正常运行。

接地系统的主要作用是将电流从电气设备中的漏电到地面，以满足安全要求，防止电气事故发生。

接地电阻测试原理基于欧姆定律，即电流、电阻和电压之间的关系。

根据该定律，电流通过电阻的大小与电压成正比，与电阻的大小成反比。

因此，通过测量电流和电压的关系，可以得出接地电阻的值。

接地电阻测试时，测试仪器会将一定电流通过接地系统，然后测量所产生的电压。

根据欧姆定律，通过电流和测得的电压可以计算出接地电阻的值。

常用的测试仪器包括接地电阻测试仪、万用表和接地测试棒等。

在进行接地电阻测试之前，需要确保接地系统的周围环境干燥，并排除任何可能影响测试结果的干扰因素，如其他接地系统的存在。

测试时，测试仪器必须正确连接到接地系统的测试点上，并且保证测试电流的稳定输出。

测试时间应保持一定，以稳定测试结果。

接地电阻测试原理是实现接地系统质量控制的关键。

通过定期测试接地电阻，可以及时发现接地系统的故障或损坏，并采取相应措施修复或更换。

这有助于确保电气设备及人员的安全，并避免潜在的电气事故发生。

接地网接地电阻测试的原理方法和意义一、概述近些年来,国内多处变电站因雷击形成扩大事故,多数与地网接地电阻不合格有关,接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏.在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备<架空输电线路及变电站电气设备>带电导体的耐雷水平,达不到设计的要求而损坏设备.同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用,随着运行时间的加长,接地装置已有腐蚀,影响变电站的安全运行；因此,必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量,由于受系统流入地网电流的干扰以及试验引线线间的干扰,使测试结果产生较大的误差.特别是大型接地网接地电阻很小<一般在0.5Ω以下>,即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确,不仅损坏设备,而且会造成诸如地网误改造等不必要的损失,结合我对接地网接地阻抗测试方法的研究,现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远,通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍<平行布线法>,在土壤电阻率均匀的地区可取2倍及以上<三角形布线法>,电压引线长度为电流引线长度0.618倍<平线布线法>或等于电流线<三角形布线法>.1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路,且符合测试回路的布置的要求.G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化,电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动,每间隔d<50m或100m或200m>测试一次P与G之间的电位差U,绘出U与x的变化曲线.曲线平坦处即为电位零点,与曲线点间的电位即为在试验电流下被试接地装置的电位升高U,接地装置的接地阻抗为：Z=Um/I 如果电位测试线与电流线呈角度放设确实困难,可与之同路径放设,但要保持尽量远的距离.如果电位将曲线的平坦点难以确定,则可能是受被试接地装置或电流极C的影响,考虑延长电流回路；或者是地下情况复杂,考虑以其他方法来测试和校验.2、电流—电压表三极法a>直线法电流线和电位线同方向<同路径>防设称为三极法中的直线法,示意图2；dcG 符合测试回路的布置的要求,dPG通常为<0.5~0.6>dcG.电位极P应在被测接地装置G与电流极C连线方向移动三次,每次移动的距离为dcG的5%左右,当三次测试的结果误差在5%以内即可.大型接地装置一般不宜采用直线法测试.如果条件所限而必须采用时,应注意使电流线和电位线保持尽量远的距离,以减小互感耦合对测试结果的影响.G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度dCG—电流极与被试接地装置边缘的距离；dPG—电位极与被试接地装置边缘的距离；b>夹角法只要条件允许,大型接地装置接地阻抗的测试都采用电流——电位线夹角布置的方式.dcG符合测试回路的布置的要求,一般为4D~5D,对超大型接地装置则尽量远；dPG的长度与dcG相近.接地阻抗可用公式<2>修正.<2>式中θ---电流线和电位线的夹角；Z''---接地阻抗的测试值.如果土壤电阻率均匀,可采用dcG和dpG相等的等腰三角形布线,此时使θ约为30°,dcG=dpG=2D接地修正公式2.3、接地电阻测试仪法.图3是接地电阻测试仪测试接地网接地电阻的接线方法；测试原理、布线、要求与三极法类似.1、E极在使用三极法测量时必须与P1短接起来,但当地网接地电阻很小,当地网接地电阻较小时<≤0.5Ω>,为了提高测量精度,减小仪器与地网测量引线电阻及接触电阻对测量结果的影响,可将E.P短路片解开；减小接触电阻引起的误差,需单独引线与地网测试点相连.注：1、E――接被测量地网；2、P1――接被测量地网；3、P2――接测量电压线<其长度取电流线长度的0.618倍>；4、C――接测量电流线<其长度取地网对角线长度的4～5倍>；三、测试注意事项及意义接地装置的特性参数大都与土壤的潮湿程度密切相关,因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行进行,不应在雷、雨、雪中或雨、雪后立即进行.通过实际的测量,为我们整改提供可靠的依据.对变电站接地网接地状况,提出整改优化方案,使接地网的接地电阻符合要求,从而有效的防止设备绝缘损坏造成的跨步电压造成人员伤害或设备的进一步损坏.起到保证电气设备的安全运行,为变电站工作人员创造一个安全可靠的工作环境的作用.。

变压器中性点接地电阻柜工作原理变压器中性点接地电阻柜是电力系统中的重要设备之一，它的工作原理直接影响到电力系统的稳定性和可靠性。

本文将详细介绍变压器中性点接地电阻柜的工作原理。

一、变压器中性点接地电阻柜的基本结构变压器中性点接地电阻柜主要由变压器中性点接地电阻器、隔离开关、电流互感器、避雷器等组成。

其中，变压器中性点接地电阻器是核心部件，用于将中性点电压限制在规定范围内。

二、变压器中性点接地电阻柜的工作原理1、接地电阻器的作用变压器中性点接地电阻器的主要作用是将中性点电压限制在规定范围内。

当电力系统发生单相接地故障时，接地电阻器能够吸收多余的电流，降低中性点的电压，从而保证电力系统的稳定运行。

2、隔离开关的作用隔离开关是变压器中性点接地电阻柜中的重要设备之一，它主要用于隔离中性点电压。

当电力系统发生单相接地故障时，隔离开关能够迅速将中性点电压隔离，保证其他设备的正常运行。

3、电流互感器的作用电流互感器是用来测量中性点电流的设备。

它能够将通过接地电阻器的电流转换成二次电流，以便于监测和管理。

4、避雷器的作用避雷器是用来保护变压器中性点接地电阻柜中的其他设备免受雷电冲击的设备。

当雷电冲击到来时，避雷器能够迅速将雷电引入地下，从而保护其他设备的正常运行。

变压器中性点接地电阻柜的工作原理主要涉及接地电阻器、隔离开关、电流互感器和避雷器等设备的协同工作。

这些设备共同作用，保证了电力系统的稳定性和可靠性。

发电机中性点接地方式分析选择随着电力系统的不断发展，大容量、高电压的发电机被广泛应用在各种工业和商业环境中。

发电机的正常运行与其接地方式密切相关，特别是发电机的中性点接地方式，对于保障发电机的稳定运行以及整个电力系统的稳定性具有重要意义。

本文将就发电机中性点接地方式的选择进行分析。

一、发电机中性点接地方式的种类1、中性点不接地方式这种接地方式是最简单的，也是最常见的。

在这种接地方式下，发电机的中性点与大地之间没有直接的连接。

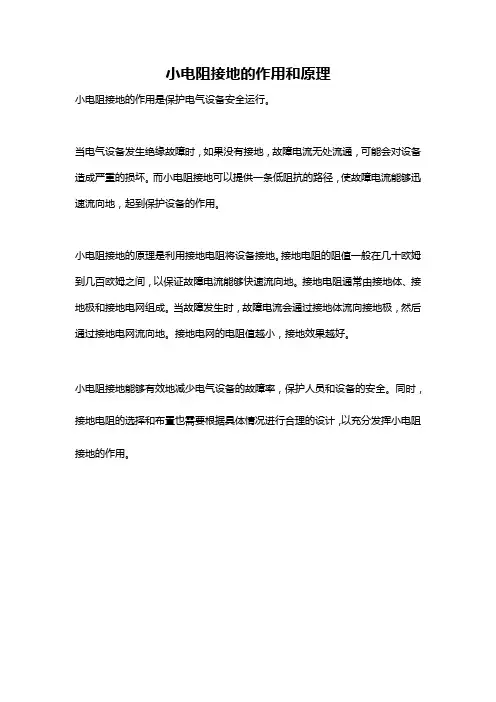

小电阻接地的作用和原理
小电阻接地的作用是保护电气设备安全运行。

当电气设备发生绝缘故障时，如果没有接地，故障电流无处流通，可能会对设备造成严重的损坏。

而小电阻接地可以提供一条低阻抗的路径，使故障电流能够迅速流向地，起到保护设备的作用。

小电阻接地的原理是利用接地电阻将设备接地。

接地电阻的阻值一般在几十欧姆到几百欧姆之间，以保证故障电流能够快速流向地。

接地电阻通常由接地体、接地极和接地电网组成。

当故障发生时，故障电流会通过接地体流向接地极，然后通过接地电网流向地。

接地电网的电阻值越小，接地效果越好。

小电阻接地能够有效地减少电气设备的故障率，保护人员和设备的安全。

同时，接地电阻的选择和布置也需要根据具体情况进行合理的设计，以充分发挥小电阻接地的作用。

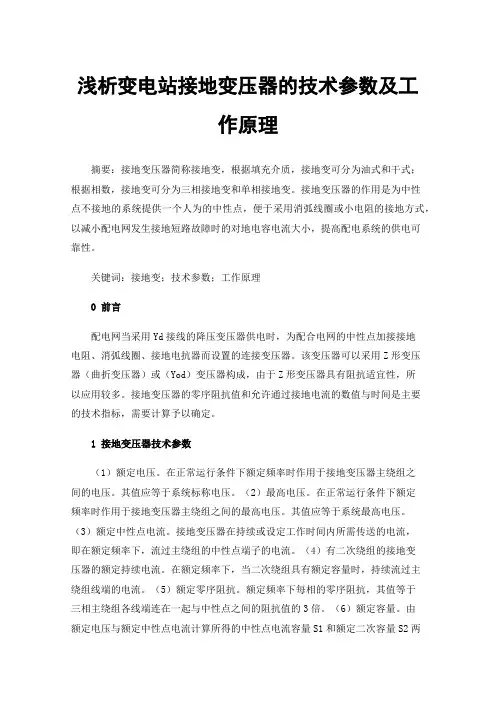

浅析变电站接地变压器的技术参数及工作原理摘要：接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。

接地变压器的作用是为中性点不接地的系统提供一个人为的中性点，便于采用消弧线圈或小电阻的接地方式，以减小配电网发生接地短路故障时的对地电容电流大小，提高配电系统的供电可靠性。

关键词：接地变；技术参数；工作原理0前言配电网当采用Yd接线的降压变压器供电时，为配合电网的中性点加接接地电阻、消弧线圈、接地电抗器而设置的连接变压器。

该变压器可以采用Z形变压器（曲折变压器）或（Yod）变压器构成，由于Z形变压器具有阻抗适宜性，所以应用较多。

接地变压器的零序阻抗值和允许通过接地电流的数值与时间是主要的技术指标，需要计算予以确定。

1接地变压器技术参数（1）额定电压。

在正常运行条件下额定频率时作用于接地变压器主绕组之间的电压。

其值应等于系统标称电压。

（2）最高电压。

在正常运行条件下额定频率时作用于接地变压器主绕组之间的最高电压。

其值应等于系统最高电压。

（3）额定中性点电流。

接地变压器在持续或设定工作时间内所需传送的电流，即在额定频率下，流过主绕组的中性点端子的电流。

（4）有二次绕组的接地变压器的额定持续电流。

在额定频率下，当二次绕组具有额定容量时，持续流过主绕组线端的电流。

（5）额定零序阻抗。

额定频率下每相的零序阻抗，其值等于三相主绕组各线端连在一起与中性点之间的阻抗值的3倍。

（6）额定容量。

由额定电压与额定中性点电流计算所得的中性点电流容量S1和额定二次容量S2两部分组成，标识为S1/S2。

对无二次绕组的接地变压器，S2＝0，额定容量可记为S1。

（7）额定中性点电流及其允许运行时间。

额定中性点电流及其允许运行时间不应小于所带消弧线圈的额定电流和额定运行时间。

（8）额定容量及其优先值。

1）S1不应小于消弧线圈额定容量。

2）带有二次绕组的接地变压器，其额定容量应同时满足容量S1和额定电流和额定运行时间。

采用过补障时，容易出现很高的过电压。例如， 当电网中因故障或其它原因而切除部分线路后，在欠补偿 电网中就有可能形成全补偿的运行方式而造成串联共振， 从而引起很高的中性点位移电压与过电压，在欠补偿电网 中也会出现很大的中性点位移而危及绝缘。只要采用欠补 偿的运行方式，这一缺点是无法避免的。 欠补偿电网在正常运行时，如果三相不对称度较大，还有 可能出现数值很大的铁磁共振过电压。这种过电压是因欠 补偿的消弧线圈(它的WL>1/3WC0)和线路电容3C0发生铁 磁共振而引起。如采用过补偿运行方式，就不会出现这种 铁磁共振现象。
补偿有三种不同的运行方式
补偿有三种不同的运行方式，即欠补偿、全补偿和过补偿 ① 欠补偿：补偿后电感电流小于电容电流。 ② 过补偿：补偿后电感电流大于电容电流。 ③ 全补偿：补偿后电感电流等于电容电流。
中性点经消弧线圈接地系统采用的补偿方式
中性点经消弧线圈接地系统采用全补偿时，无论不对 称电压的大小如何，都将因发生串联共振而使消弧线圈 感受到很高的电压。因此，要避免全补偿运行方式的发 生，而采用过补偿的方式或欠补偿的方式，但实际上一 般都采用过补偿的运行方式。
接地电弧不能可靠熄灭，就会产生的后果
1. 单相接地电弧发生间歇性的熄灭与重燃，会产生弧光 接地过电压，其幅值可达4U（U为正常相电压峰值）或 者更高，持续时间长，会对电气设备的绝缘造成极大的 危害，在绝缘薄弱处形成击穿；造成重大损失。 2. 由于持续电弧造成空气的离解，拨坏了周围空气的绝 缘，容易发生相间短路； 3. 产生铁磁谐振过电压，容易烧坏电压互感器并引起避 雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威 胁电网设备的绝缘，危及电网的安全运行。
电力系统往往是不断发展和扩大的，电网的对地电容亦 将随之增大。如果采用过补偿，原装的消弧线圈仍可以使 用一段时间，至多由过补偿转变为欠补偿运行，但如果原 来就采用欠补偿的运行方式，则系统一有发展就必须立即 补偿容量。 由于过补偿时流过接地点的是电感电流，熄弧后故障相 电压恢复速度较慢，因而接地电弧不易重燃。 采用过补偿时，系统频率的降低只能使过补偿度暂时增 大，这在正常运行时毫无问题;反之，如果欠补偿，系统 频率的降低使之接近于全补偿，从而引起中性点位移电压 的增大。

接地变压器的原理、特点和容量选择4.1接地变压器的接线原理当主变压器配电电压侧为三角形接线或为星型接线而中性点不能引出时，必须用一个Z型接线的接地变压器人为地制造一个中性点，中性点接地电阻接入接地变地中性点，如附图所示：Z型接地变压器地特点如下：将三相铁心的每个芯柱上的绕组平均分为两段，两段绕组极性相反，三相绕组按Z形连接法接成星型接线。

Z型接地变压器的电磁特性是：对正序、负序电流呈现高阻抗（相当于激磁阻抗），绕组中只流过很小的激磁电流；由于每个铁心柱上两段绕组绕向相反，同芯柱上两绕组流过相等的零序电流时，两绕组产生的磁通互相抵消，所以对零序电流呈现低阻抗（相当于漏抗），零序电流在绕组上的压降很小。

4.2接地变压器的容量选择计算过程●已知条件：系统额定电压：U＝35kV系统额定相电压：U＝20.2kV电阻器短时允许通流：I＝600A标称电阻值：R＝33.7Ω短时通流时间：10秒●接地变的10秒短时运行容量S＝3UI/3＝3*20.2*600/3＝12120kVA●将10秒短时运行容量折算为连续运行时的额定容量S＝S/10.5＝12120/10.5＝1154kVA取1200kVA●容量选择此种方法是根据变压器的允许过载倍数进行选择的，已考虑了变压器的可靠系数，这里无需再重复考虑可靠系数，所以选择额定容量为1200KVA的接地变压器是完全可以接地安全可靠运行的。

因此，接地变型号：DKSC-1200KVA/35KV五、零序CT的配置及零序保护整定的原则5.1概述采用定时限零序过电流保护或单相接地方向保护，零序保护方式可以准确判断出故障线路，实现有选择性的断开故障线路。

5.2零序电流互感器的配置采用专用的零序电流互感器；5.3单相接地故障零序保护的配置每条馈线首端配置限时零序电流保护；主变低压侧进线间隔装设反映单相接地故障的零序保护，作为母线单相接地故障的主保护和馈线单相接地的后备保护；5.4零序电流保护的一次动作电流I=K*II――保护装置的依次动作电流；K――可靠系数；I――被保护线路本身单相接地电容电流。

接地变压器的原理、特点和容量选择4.1 接地变压器的接线原理当主变压器配电电压侧为三角形接线或为星型接线而中性点不能引出时，必须用一个Z型接线的接地变压器人为地制造一个中性点，中性点接地电阻接入接地变地中性点，如附图所示：Z型接地变压器地特点如下：将三相铁心的每个芯柱上的绕组平均分为两段，两段绕组极性相反，三相绕组按Z形连接法接成星型接线。

Z型接地变压器的电磁特性是：对正序、负序电流呈现高阻抗（相当于激磁阻抗），绕组中只流过很小的激磁电流；由于每个铁心柱上两段绕组绕向相反，同芯柱上两绕组流过相等的零序电流时，两绕组产生的磁通互相抵消，所以对零序电流呈现低阻抗（相当于漏抗），零序电流在绕组上的压降很小。

4.2 接地变压器的容量选择接地变容量的选择依据IEEE-C62.92.3标准，该标准规定接地变压器10秒过载系数为额定容量的10.5倍，因此可首先计算出10秒情况下接地变的容量，然后按10秒允许过载倍数折算为连续运行的额定容量。

计算过程●已知条件：系统额定电压：U＝35kV系统额定相电压：U＝20.2kV电阻器短时允许通流：I＝600A标称电阻值：R＝33.7Ω短时通流时间：10秒●接地变的10秒短时运行容量S＝3 U I/3＝3*20.2*600/3＝12120kVA●将10秒短时运行容量折算为连续运行时的额定容量S＝S/10.5＝12120/10.5＝1154kVA取1200kVA●容量选择此种方法是根据变压器的允许过载倍数进行选择的，已考虑了变压器的可靠系数，这里无需再重复考虑可靠系数，所以选择额定容量为1200KVA的接地变压器是完全可以接地安全可靠运行的。

因此，接地变型号：DKSC-1200KVA/35KV五、零序CT的配置及零序保护整定的原则5.1概述采用定时限零序过电流保护或单相接地方向保护，零序保护方式可以准确判断出故障线路，实现有选择性的断开故障线路。

5.2零序电流互感器的配置采用专用的零序电流互感器；5.3单相接地故障零序保护的配置每条馈线首端配置限时零序电流保护；主变低压侧进线间隔装设反映单相接地故障的零序保护，作为母线单相接地故障的主保护和馈线单相接地的后备保护；5.4零序电流保护的一次动作电流5.4.1馈电线路单相接地保护的一次动作电流均按躲过被保护线路本身的单相接地电容电流进行整定:I=K*II――保护装置的依次动作电流；K――可靠系数；I――被保护线路本身单相接地电容电流。

接地电阻测试原理接地电阻是指接地系统中接地装置的电阻值，也是衡量接地系统性能的一个重要指标。

接地电阻测试是为了检测接地系统的有效性和安全性而进行的一项重要测试。

在工业生产和电力系统中，接地电阻测试是一项必不可少的工作，它可以有效地保障设备和人员的安全，减少因接地系统故障而引发的事故。

接地电阻测试原理主要是利用电流在接地系统中的传输特性来进行测试，通过测试结果来评估接地系统的性能。

在进行接地电阻测试时，需要使用专门的测试仪器，如接地电阻测试仪。

接地电阻测试仪通过施加一定的电流，测量接地系统中的电压降，从而计算出接地电阻的数值。

接地电阻测试原理的核心在于欧姆定律，即电流与电压和电阻之间的关系。

根据欧姆定律，电流和电压成正比，而与电阻成反比。

因此，通过施加一定的电流，测量接地系统中的电压降，就可以计算出接地电阻的数值。

这个过程需要严格控制测试电流的大小，以确保测试结果的准确性。

在实际的接地电阻测试中，需要注意以下几点原则：1. 测试前应确保接地系统处于正常工作状态，避免因接地系统故障而影响测试结果的准确性。

2. 测试时应选择合适的测试点，通常应选择接地电极周围的几个点进行测试，以确保测试结果的代表性。

3. 测试时应严格按照测试仪器的操作说明进行操作，确保测试的准确性和安全性。

4. 测试结果应及时记录并进行分析，以便及时发现和处理接地系统存在的问题。

通过接地电阻测试，可以及时发现接地系统存在的问题，保障设备和人员的安全。

同时，定期进行接地电阻测试也可以帮助提高接地系统的可靠性和稳定性，减少因接地系统故障而引发的事故。

因此，接地电阻测试是一项非常重要的工作，需要引起足够的重视和重视。

总之，接地电阻测试原理是基于欧姆定律，利用电流在接地系统中的传输特性来进行测试，通过测量电流和电压的关系来计算出接地电阻的数值。

在实际测试中，需要严格按照操作规程进行操作，并及时记录和分析测试结果，以确保接地系统的安全和可靠性。

接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源：就是要仪器网 ]一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。

在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。

同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。

特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。

1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。

G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x 的变化曲线。

电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。

接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。

电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。

防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。

（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N 线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。

即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。

（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。

可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

接地变又叫消弧变,它的作用是1) 平衡电容电流2)提供保护在35KV,10KV系统中采用的是中性点不接地方式.[这种接地方式当发生单相接地故障时候的特点是,三相线电压的三角形仍然保持对称,对用户继续工作影响不大,并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失]对低压电力系统，为了降低设备造价，一般都采用直接接地方式；对中压系统（即6.3kV,10kV,35kV），为了限制接地短路电流，可在电力系统中性点与接地之间，加入相当的电抗或电阻，对中压系统而言，若变电站主降电压二次绕组（中压绕组）为角型接线（一般降压主变为星/角接线），没有中性点引出，就需要在系统中接入接地变但是随着电力事业日益的壮大和发展，这种简单的方式已不再满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果:1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就在这样的情况下产生了。

当电网发生故障时，只在短时间内通过故障电流，中性点经小电阻接地电网发生单相接地故障时，高灵敏度的零序保护判断并短时切除故障线路，接地变只在接地故障至故障线路零序保护动作切除故障线路这段时间内起作用同时它可以起到所用变的作用,不用单设所用变,可带二次负荷供站用电使用；中性点接地变压器的作用:001.高电阻接地,可以限制接地电流,还可以适当减少接地过电压,但是没有必要弄一个很大的高电阻直接接到发电机中性点与大地之间.而是弄一个小电阻,再弄一台接地变压器,接地变压器的原边接中性点与地之间,副边接上一个小电阻即可,根据公式,一次侧呈现的阻抗等于二次侧电阻乘以变压器变比的平方,所以有接地变压器,可以用一个小电阻来发挥一个高电阻的作用.002.发电机接地的时候,中性点对地有电压,这个电压等于就加在了接地变压器的原边,那么副边自然能感应出一个电压,这个电压可以做为发电机接地保护的判据,即可以用接地变压器抽取零序电压.00限制动态过电压，接地电流要变大（与自然电容电流比较）。
