35KV及以下交联电力电缆技术参数
1.额定电压：35KV及以下电力电缆的额定电压一般是6KV、10KV、35KV，根据具体项目的需求选择。
2.导体材料：通常使用铜或铝作为导体材料，这两种材料都具有良好的导电性能和机械强度。
3.绝缘材料：35KV及以下电力电缆的绝缘层一般采用交联聚乙烯(XLPE)或交联聚氯乙烯(XLPE-C)。
这两种材料具有良好的耐热性、耐电击穿性和耐化学腐蚀性。
4.绝缘屏蔽层：为了降低电缆的电磁干扰和电场分布不均匀带来的电压梯度，35KV及以下电力电缆通常采用金属屏蔽层和绝缘层之间的半导体层来实现绝缘屏蔽。
5.装套材料：装套是为了保护电缆的绝缘层和绝缘屏蔽层而设置的，常用的装套材料有聚氯乙烯(PVC)、聚乙烯(PE)等。
6.电缆结构：35KV及以下电力电缆一般采用多芯结构，其芯数一般为1芯、2芯、3芯、4芯等。
每个芯的截面积根据具体电流负载大小进行设计。
7.防水性能：35KV及以下电力电缆通常需要具备一定的防水性能，以满足在埋地、水下或湿润环境中的使用需求。
常见的防水方式有充填线芯、铝塑带包覆等。
8.接头和终端：35KV及以下电力电缆的连接通常需要通过接头和终端来完成。
这些连接部件需要具备良好的电气性能和机械强度，以保证电缆线路的可靠运行。
总结起来，35KV及以下交联电力电缆的技术参数包括额定电压、导
体材料、绝缘材料、绝缘屏蔽层、装套材料、电缆结构、防水性能以及接
头和终端等。
这些参数的选择和设计对电缆的性能和可靠性均有重要影响，需要根据具体项目要求和电缆使用环境进行评估和选型。
电力电缆技术全参数电力电缆是输送电能的重要配套设备，其技术参数直接关系到电力传输的安全性和可靠性。
全参数包括电线规格、绝缘层材料、导体材料、电缆结构、外径、电缆截面、额定电压等多个方面。
首先，电线规格是指电缆所采用的电线的规格尺寸。
一般来说，电缆的电线规格有根数和截面两个方面。
截面是指电线的横截面积，常用的电缆截面有16平方毫米、25平方毫米、35平方毫米等多种规格。
根数是指单根电线的数量，一般是单根、二根、三根等。
其次，绝缘层材料是电缆绝缘层的材料。
绝缘层是为了防止电能泄漏到外部环境或导致触电等危险而设置的。
常见的绝缘层材料有PVC（聚氯乙烯）、XLPE（交联聚乙烯）等多种。
导体材料是电缆导体的材料，常见的导体材料有铜、铝等。
铜导体的导电性能好，但成本较高；而铝导体的成本相对较低，但导电性能较差，需要通过增加截面或采用特殊工艺来弥补其不足。
电缆结构是指电缆内部的构造。
一般来说，电缆结构包括导体、绝缘层、护套等几个部分。
导体是电流的传导载体，绝缘层是保护导体不与周围环境接触的层次，护套是保护绝缘层的外部层。
外径是指电缆的外部直径。
外径的大小直接关系到电缆的敷设和保护。
一般来说，外径越大，电缆的输送能力越大，但在敷设和保护上就相对麻烦。
电缆截面是指电缆截面积的大小。
电缆截面越大，电缆的输送能力越大，可以输送更多的电能。
常见的电缆截面有16平方毫米、25平方毫米、35平方毫米等多种。
综上所述，电力电缆技术全参数包括电线规格、绝缘层材料、导体材料、电缆结构、外径、电缆截面、额定电压等多个方面。
这些参数的选择和合理配置直接关系到电缆的性能和使用寿命，对电力传输的安全和可靠性起到重要作用。
目录一、电线|平方|电流|功率关系 (2)二、电线电缆重量外径载流量参考 (3)三、电工|电缆|功率|耗电量计算公式大全 (15)四、电线电缆材料用量计算公式 (21)五、实用电工速算口诀(新) (22)六、电线电缆的常用计算公式 (31)七、电线电缆主要产品型号 (34)八、低压线路线损理论计算 (36)电线|平方|电流|功率关系导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
电力电缆技术参数电力电缆是用于输送电能的一种电气设备，广泛应用于电力系统的输电、配电和供电领域。
电力电缆的技术参数包括额定电压、额定电流、导体截面积、绝缘材料、屏蔽结构、绝缘厚度、外径、重量、敷设方式等等。
首先是额定电压，电力电缆通常根据其所能承受的电压等级进行分类，常见的有低压电缆（额定电压不超过1kV）、中压电缆（额定电压1kV-35kV）、高压电缆（额定电压超过35kV）等。
其次是额定电流，电力电缆的额定电流是指在特定条件下，电缆所能承受的最大电流值。
额定电流的大小与电缆的导体截面积、散热条件等因素有关，一般由电缆制造商根据实际情况进行计算和标定。
导体截面积是电力电缆的重要参数之一，它决定了电缆的输电能力。
导体截面积越大，电流承载能力就越强，电缆的输电能力也就越大。
绝缘材料是用于包裹导体的一层绝缘层，其主要作用是防止电流泄漏和电缆短路。
常见的绝缘材料有聚乙烯（PE）、交联聚乙烯（XLPE）、橡胶等。
屏蔽结构是电力电缆中的一层屏蔽层，用于防止外界电磁干扰和电缆之间的相互干扰。
屏蔽结构的种类有单屏蔽、双屏蔽、金属屏蔽等多种形式。
绝缘厚度是指绝缘材料的厚度，它直接影响电缆的绝缘性能。
绝缘厚度越大，电缆的耐压能力越强，绝缘性能也就越好。
外径是电缆的外部尺寸，它决定了电缆的敷设方式和占地面积。
电缆的外径一般由导体截面积和绝缘厚度等参数决定。
重量是指电缆的质量，它直接影响电缆的悬挂和敷设方式。
电缆的重量一般由导体材料和绝缘材料等因素决定。
敷设方式是指电缆的安装方式，常见的有直埋式、管道敷设、架空敷设等多种方式。
敷设方式的选择需要根据实际情况和要求进行评估和决策。
综上所述，电力电缆的技术参数包括额定电压、额定电流、导体截面积、绝缘材料、屏蔽结构、绝缘厚度、外径、重量、敷设方式等多个方面。
这些参数的选择和确定需要根据实际要求和工程设计进行综合考虑，以确保电缆的安全可靠运行。

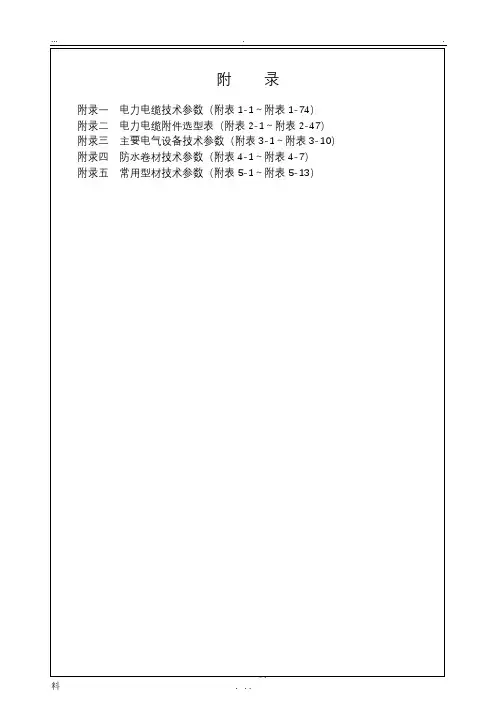

附录一电力电缆技术参数附表1-1 油浸纸绝缘铅包电力电缆型号、名称及用途注 1. 铅包一级外护层（编号11）由沥青复合物和聚氯乙烯护套组成。
2. 铠装一级外护层（编号12）由垫层、铠装层和外被层组成，其中垫层由沥青复合物、聚氯乙烯带和浸渍纸带组成，外被层由沥青复合物和浸渍电缆麻组成。
附表1-2 油浸纸绝缘电力电缆长期允许载流量（A）注 1. 周围环境温度为25℃。
2. 导线线芯最高允许工作温度：1～3kV为80℃；10kV为60℃。
3. 土壤热阻系数为120℃·cm/W。
附表1-3 1～10kV ZQ、ZQD型三芯电力电缆技术数据注生产厂：电缆厂，电缆厂。
附表1-4 1～10kV ZLQ、ZLQD型三芯电力电缆技术数据注生产厂：同附表1-3。
附表1-5 1kV ZQ、ZQD型四芯电力电缆技术数据注生产厂：同附表1-3。
附表1-6 1kV ZLQ、ZLQD型四芯电力电缆技术数据注生产厂：同附表1-3。
附表1-7 1～10kV ZQ11、ZQD11型三芯电力电缆技术数据注生产厂：同附表1-3。
附表1-8 1～10kV ZLQ11、ZLQD11型三芯电力电缆技术数据注生产厂：同附表1-3。
附表1-9 1kV ZQ11、ZQD11型四芯电力电缆技术数据注生产厂：同附表1-3。
附表1-10 1kV ZLQ11、ZLQD11型四芯电力电缆技术数据注生产厂：同附表1-3。
附表1-11 1～35kV ZQ11、ZQD11型单芯电力电缆技术数据注生产厂：同附表1-3。
附表1-12 1～35kV ZLQ11、ZLQD11型单芯电力电缆技术数据续表注生产厂：同附表1-3。
附表1-13 1kV ZQ11、ZQD11型双芯电力电缆技术数据注生产厂：同附表1-3。
附表1-14 1kV ZLQ11、ZLQD11型双芯电力电缆技术数据注生产厂：同附表1-3。
附表1-15 1～10kV ZQ11、ZQD11型三芯电力电缆技术数据注生产厂：同附表1-3。
铜芯YJV YJV 22YJV 325、产品规格及技术参数：① 电缆规格如表2② 电缆技术参数如表5-表16表2交联聚乙烯绝缘电力电缆（GB12706.3-91）电缆型号如表1。
4、结构简图：8、钢带铠装单芯无铠装电缆 型号：YJV、YJLV 三芯钢带铠装电缆 型号：YJV22 YJL V222、使用特性：①电缆导体的最高额定温度为90℃。
②短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
③敷设电缆时的环境温度应不低于0℃，其最小弯曲半径为：单芯电缆R＝20（D+d）±0.5％,mm；1、用途：型号电力电缆(交联、铠装）YJV22、YJV22电缆线交联聚乙烯绝缘电力电缆额定电压KV交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆7、隔离套（内护层）铝芯YJLV YJLV 22YJLV 32交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆9、聚氯乙烯外护套三芯我铠装电缆 型号：YJV、YJLV主要用途敷设于室内，隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引适用于室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力适用于高落差区，电缆能承受机械外力和相当的拉力1、导体2、导体屏蔽3、交联聚乙烯绝缘4、绝缘屏蔽5、金属屏蔽交联聚乙烯绝缘聚氯乙烯护套电力电缆6、填充适用于固定敷设在交流50Hz，额定电压35kv及以下的输配电线路上作输送电能用。
多芯电缆R=15（D+d）±0.5％,mm。
式中：D－－－－电缆的实际外径，mm；d－－－－电缆导体的实际外径，mm。
3、型号：名称标称截面mm 2表13 YJV22 、YJLV22 、-6/6，6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆绝缘标称厚度mm 近似外径mm 近似重量kg/km YJV 22YJLV 222550351209570185150642719835YJLV 223002403524.58764.51209570标称截面mm 2表14 YJV、YJLV—8.7/10，8.7/15KV单芯交联聚乙烯绝缘电力电缆绝缘标称厚度mm 近似外径mm 近似重量kg/km YJV 2274439251500351854.54.525.810334.529.315814.527.51287504.52539.72686198037.326713280170250 4.54.5标称截面mm 2表15 YJV、YJLV-8.7/10,8.7/15KV三芯交联聚乙烯绝缘电力电缆绝缘标称厚度mm 近似外径mm 1453196448.2251209570300240300240185150340353.23887标称截面mm 2表16 YJV22 、YJL V22-8.7/10,8.7/15KV三芯交联聚乙烯绝缘钢带铠装电力电缆绝缘标称厚度mm 近似外径mm 近似重量kg/kmYJV 22YJLV 2235 3.451.1399430493.447.9341427083.445.5294424473.468837953923.464.1717447823.459590640643.454.9488435235793.41410880474.523.5253.482.31170569603.471.6965259874.545.822571760YJLV 22近似重量kg/kmYJV 2212999694.531.5193811434.534.922924.563.76091369926644.558.7492730854.555.140254.551.2320922654.5811231464174.576.11030855634.570.9839147274.567.3717141834.550.829064.53182①电缆交货长度不小于100米，计量误差为±0.5％,mm。
VVVLV电力电缆技术参数
1.VV电力电缆技术参数：
VV电缆是一种常用的绝缘电缆，具有以下技术参数：
-额定电压：根据使用场合的不同，VV电缆的额定电压可以为
0.6/1kV、3.6/6kV、6/10kV、8.7/15kV、26/35kV等多种规格。
-绝缘材料：VV电缆的绝缘材料通常采用聚乙烯（PE）材料，具有优良的电绝缘性能和耐电压能力。
-载流体：VV电缆的导体材料一般采用高纯铜或铝，有些型号的电缆还可以使用铜包铝导体。
-外护层：VV电缆的外护层通常采用聚氯乙烯（PVC）材料，具有阻燃、耐磨、耐化学腐蚀等特性。
2.VLV电力电缆技术参数：
VLV电缆是一种铝芯绝缘电缆，具有以下技术参数：
-额定电压：通常情况下，VLV电缆的额定电压为0.6/1kV，可用于低压输配电系统。
-绝缘材料：VLV电缆的绝缘材料也是采用聚乙烯（PE）材料，具有优良的电绝缘性能和耐电压能力。
-载流体：VLV电缆的导体材料采用高纯度铝材或铝合金材料制成，具有良好的导电性能。
-外护层：VLV电缆的外护层通常采用聚氯乙烯（PVC）材料，具有阻燃、耐磨、耐化学腐蚀等特性，保护电缆内部的导体和绝缘层。
综上所述，VV电力电缆和VLV电力电缆在额定电压、绝缘材料、载流体和外护层等技术参数上存在一些差异。
VV电缆一般采用铜导体，额定电压可以比VLV电缆更高，而VLV电缆采用铝导体，额定电压通常为0.6/1kV。
此外，两种电缆的绝缘材料和外护层材料相同，均采用聚乙烯和聚氯乙烯材料，具有相似的性能特点。
YJV电缆的技术参数及载流量
1.额定电压：YJV电缆的额定电压通常为0.6/1kV，可以适用于低压、中压和高压电力系统中。
2. 芯数和截面积：YJV电缆的芯数可以根据实际需求进行设计和定制，常见的有单芯、双芯、三芯、四芯和五芯等，最多可达到61芯。
截
面积通常从1.5mm²到630mm²不等，具体选择取决于电缆的使用环境和所
需负载。
3.绝缘材料：YJV电缆的芯线采用的是纯铜导体，其优点是导电性好、可靠性高，适用于传输大电流。
绝缘材料采用聚乙烯（PE），具有较好的
绝缘性能和抗电磁干扰能力。
4.护套材料：YJV电缆的护套材料采用的是聚氯乙烯（PVC），具有
良好的耐候性、耐腐蚀性和电气绝缘性，能够有效保护电缆的内部结构。
5.阻燃性能：YJV电缆的护套材料通常具有良好的阻燃性能，能够满
足电力系统的防火要求，在火灾发生时起到很好的保护作用。
6. 载流量：YJV电缆的载流量是指电缆在一定工作条件下能够传输
的最大电流。
载流量的大小受到多个因素的影响，包括电缆的截面积、环
境温度、导体材料和绝缘材料的性能等。
根据国家标准，YJV电缆的标称
载流量为200A/mm²，具体载流量需要通过计算或参考电力电缆手册中的
相关数据来确定。
总之，YJV电缆作为一种常用的电力电缆，具有较好的绝缘性能、耐
高温性能和耐候性能。
其技术参数和载流量可以根据实际需要进行选择和
调整，以满足不同工程项目的要求。
在使用过程中，需要注意正确的安装
和保养，确保电缆的可靠性和安全性。
电力电缆技术参数
一、产品简介
电力电缆用输配电系统，本公司生产的交流额定电压0.6/1KV聚氯乙烯绝缘电力电缆和交联聚乙烯绝缘电力电缆,其性能符合GB/T12706—2008标准，燃烧试验符合GB/T18380—2008标准，阻燃和耐火性能符合GB/19666—2005阻燃和耐火电线电缆通则。
二、电缆的型号、名称和用途
序号型号名称使用范围
VV VLV
VY VLY 聚氯乙烯绝缘聚氯乙烯/
聚乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受机械外力作用。
五、护套厚度
挤包护套厚度值TS（以mm计）应按下列公式计算：
TS = 0.035D + 1.0
式中:D—挤包护套前电缆的假设直径，单位为毫米（mm）。
无铠装电缆和护套不直接包覆在铠装、金属屏蔽或同心导体上的电缆，其单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆护套的标称厚度应不小于1.8mm。
护套直接包覆在铠装、金属屏蔽或同心导体上的电缆，护套的标称厚度应不小于
1.8mm。
六、电力电缆安装注意事项、使用特性及运行敷设条件
1、电力电缆安装注意事项
①电缆与热力管道平行安装时保持2m的距离，交叉时应保持0.5m。
②电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
③电缆直埋安装时，1-35KV电缆直埋深度不小于0.7m。
④电缆的敷设温度不低于00C，弯曲半径：多芯电缆≥15（D+d），单芯电缆20（D+d），（D为电缆外径，d为导体外径）。
④对电缆端头和中间接头的基本要求：a、导体联接好；b、绝缘可靠，推荐采用辐照交联热收缩型硅橡胶材料；c、密封良好；d、足够的机械强度，能适应各种运行条件。
⑤电缆端头必须使用防止水及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化面导致击穿。
⑥电缆装卸必须使用吊车，禁止平运，平放，大型电缆安装时必须使用放缆车，以免电缆受外力损伤或因人工拖动面擦伤。
⑦电缆因故不能及时敷设时，应将其放在干燥地方贮存，防止日光爆晒，电缆端头进水。
注意：电线电缆安装应熟悉电线电缆性能的安装人员或专职技术人员担任，如仍有不清事项，请向相关技术部门或我公司技术部咨询。
2、电缆的使用特性及运行敷设条件
额定电压0.6/1KV聚氯乙烯绝缘电力电缆
①电缆的长期允许工作温度：≤700C；
②短路时（最长持续时间不超过5s）电缆的最高工作温度：1600C；
③电缆敷设后经受直流电压3.5KV/15min不击穿.
④在空气中敷设
a、单芯电缆平行敷设时的中心距：185mm2及以下电缆直径的2倍；240mm2
及以上为90mm。
b、周围环境温度：300C
⑤直埋敷设
a、单芯电缆不接角敷设时，中心距离为电缆直径的2倍；
b、周围环境温度：250C；
c、土壤热阻系数：1.0K.m/W;
d、直埋深度:0.7m。
额定电压0.6/1KV交联聚乙烯绝缘电力电缆
①电缆的长期允许工作温度：≤900C；
②短路时（最长持续时间不超过5s）电缆的最高工作温度：2500C；
③在空气中敷设
a、单芯电缆平行敷设时的中心距：185mm2及以下电缆直径的2倍；240mm2及以上为90mm。
b、周围环境温度：400C
④直埋敷设
a、单芯电缆不接角敷设时，中心距离为电缆直径的2倍；
b、周围环境温度：250C；
c、土壤热阻系数：1.0K.m/W;
d、直埋深度:0.7m。
